Lancia Delta 2012 Drift- och underhållshandbok (in Swedish)

LÄR KÄNNA DIN BIL49

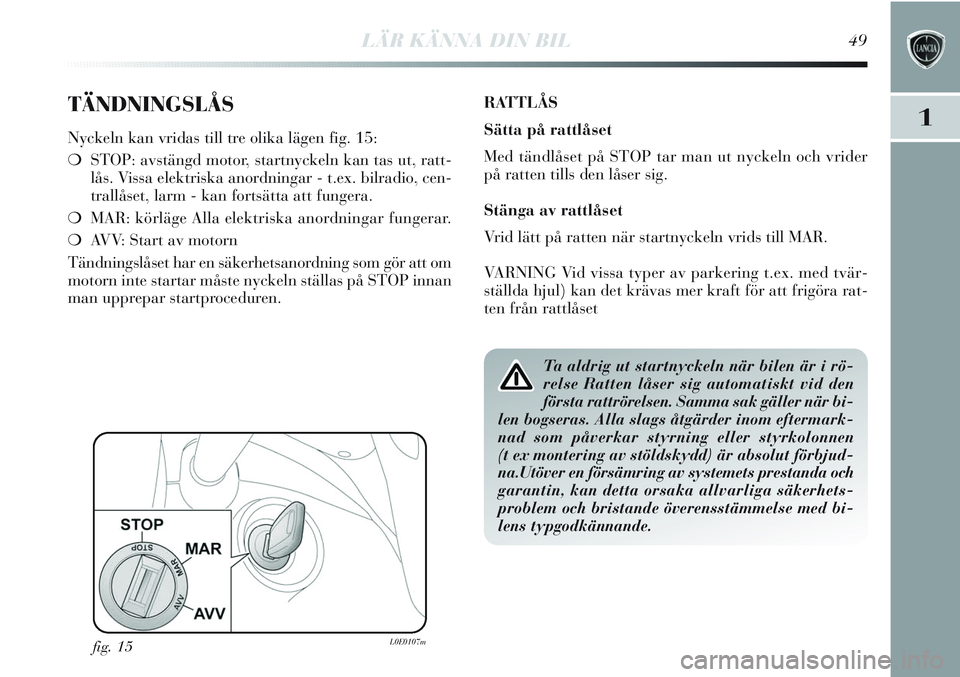

1TÄNDNINGSLÅS
Nyckeln kan vridas till tre olika lägen fig. 15:
❍STOP: avstängd motor, startnyckeln kan tas ut, ratt-
lås. Vissa elektriska anordningar - t.ex. bilradio, cen-
trallåset, larm - kan fortsätta att fungera.
❍MAR: körläge Alla elektriska anordningar fungerar.
❍AVV: Start av motorn
Tändningslåset har en säkerhetsanordning som gör att om
motorn inte startar måste nyckeln ställas på STOP innan
man upprepar startproceduren.RATTLÅS
Sätta på rattlåset
Med tändlåset på STOP tar man ut nyckeln och vrider
på ratten tills den låser sig.
Stänga av rattlåset
Vrid lätt på ratten när startnyckeln vrids till MAR.
VARNING Vid vissa typer av parkering t.ex. med tvär-
ställda hjul) kan det krävas mer kraft för att frigöra rat-
ten från rattlåset
fig. 15L0E0107m
Ta aldrig ut startnyckeln när bilen är i rö-
relse Ratten låser sig automatiskt vid den
första rattrörelsen. Samma sak gäller när bi-
len bogseras. Alla slags åtgärder inom eftermark-
nad som påverkar styrning eller styrkolonnen
(t ex montering av stöldskydd) är absolut förbjud-
na.Utöver en försämring av systemets prestanda och
garantin, kan detta orsaka allvarliga säkerhets-
problem och bristande överensstämmelse med bi-
lens typgodkännande.

50LÄR KÄNNA DIN BIL

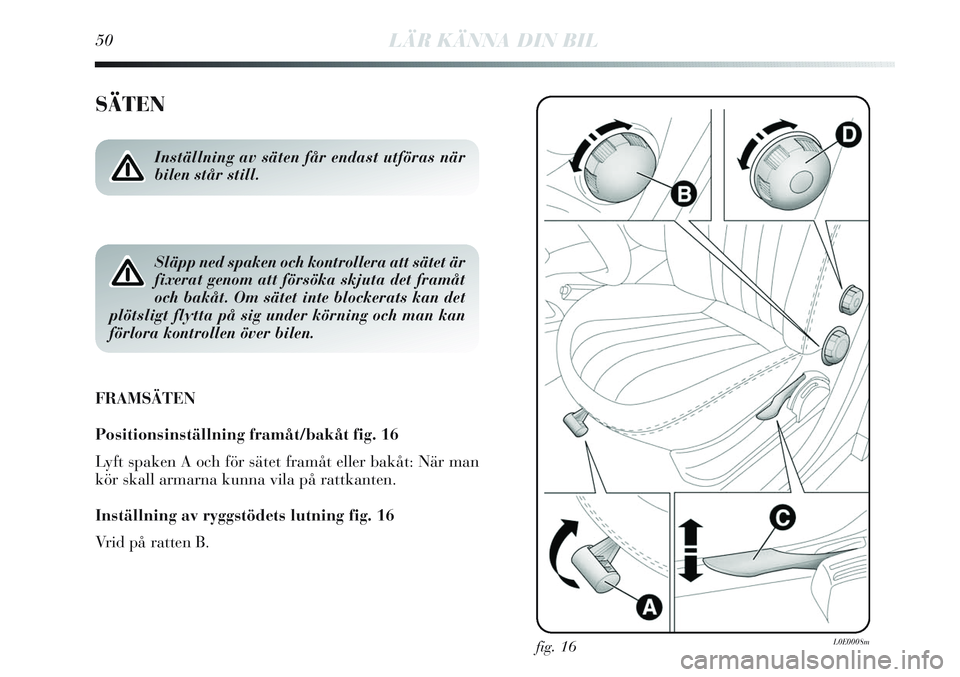

SÄTEN
FRAMSÄTEN
Positionsinställning framåt/bakåt fig. 16
Lyft spaken A och för sätet framåt eller bakåt: När man
kör skall armarna kunna vila på rattkanten.
Inställning av ryggstödets lutning fig. 16
Vrid på ratten B.
Inställning av säten får endast utföras när
bilen står still.
Släpp ned spaken och kontrollera att sätet är
fixerat genom att försöka skjuta det framåt
och bakåt. Om sätet inte blockerats kan det
plötsligt flytta på sig under körning och man kan
förlora kontrollen över bilen.
fig. 16L0E0008m

LÄR KÄNNA DIN BIL51
1

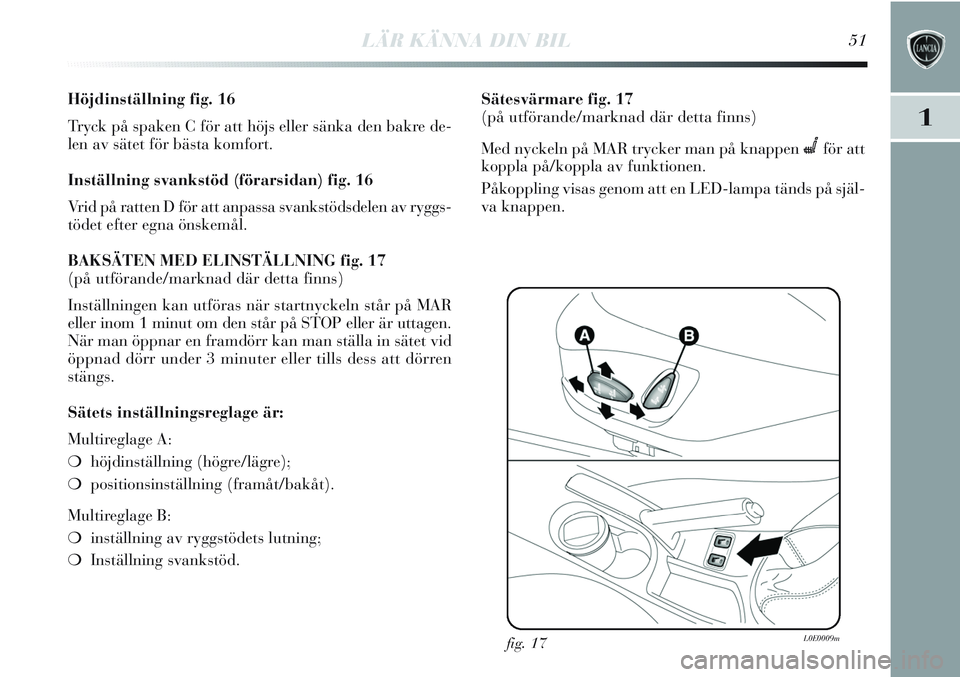

Höjdinställning fig. 16
Tryck på spaken C för att höjs eller sänka den bakre de-
len av sätet för bästa komfort.
Inställning svankstöd (förarsidan) fig. 16
Vrid på ratten D för att anpassa svankstödsdelen av ryggs-
tödet efter egna önskemål.
BAKSÄTEN MED ELINSTÄLLNING fig. 17
(på utförande/marknad där detta finns)
Inställningen kan utföras när startnyckeln står på MAR
eller inom 1 minut om den står på STOP eller är uttagen.
När man öppnar en framdörr kan man ställa in sätet vid
öppnad dörr under 3 minuter eller tills dess att dörren
stängs.
Sätets inställningsreglage är:
Multireglage A:
❍höjdinställning (högre/lägre);
❍positionsinställning (framåt/bakåt).
Multireglage B:
❍inställning av ryggstödets lutning;
❍Inställning svankstöd.Sätesvärmare fig. 17
(på utförande/marknad där detta finns)
Med nyckeln på MAR trycker man på knappen
Cför att
koppla på/koppla av funktionen.
Påkoppling visas genom att en LED-lampa tänds på själ-
va knappen.
fig. 17L0E0009m

52LÄR KÄNNA DIN BIL

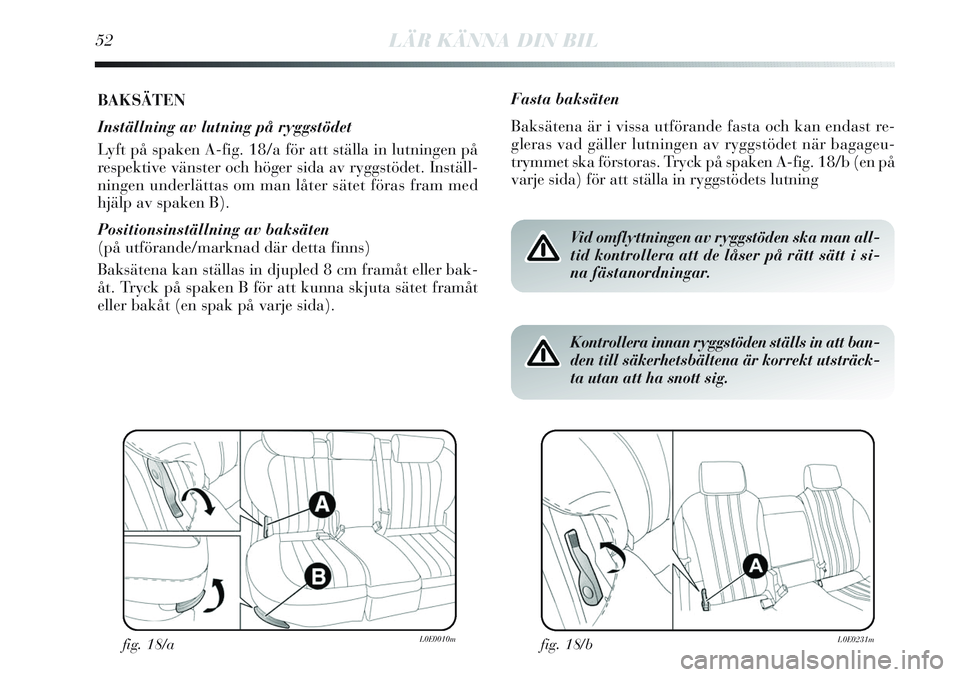

BAKSÄTEN
Inställning av lutning på ryggstödet
Lyft på spaken A-fig. 18/a för att ställa in lutningen på
respektive vänster och höger sida av ryggstödet. Inställ-
ningen underlättas om man låter sätet föras fram med
hjälp av spaken B).
Positionsinställning av baksäten
(på utförande/marknad där detta finns)
Baksätena kan ställas in djupled 8 cm framåt eller bak-
åt. Tryck på spaken B för att kunna skjuta sätet framåt
eller bakåt (en spak på varje sida).
fig. 18/aL0E0010m
Fasta baksäten
Baksätena är i vissa utförande fasta och kan endast re-
gleras vad gäller lutningen av ryggstödet när bagageu-
trymmet ska förstoras. Tryck på spaken A-fig. 18/b (en på
varje sida) för att ställa in ryggstödets lutning
Vid omflyttningen av ryggstöden ska man all-
tid kontrollera att de låser på rätt sätt i si-
na fästanordningar.
fig. 18/bL0E0231m
Kontrollera innan ryggstöden ställs in att ban-
den till säkerhetsbältena är korrekt utsträck-
ta utan att ha snott sig.

LÄR KÄNNA DIN BIL53
1

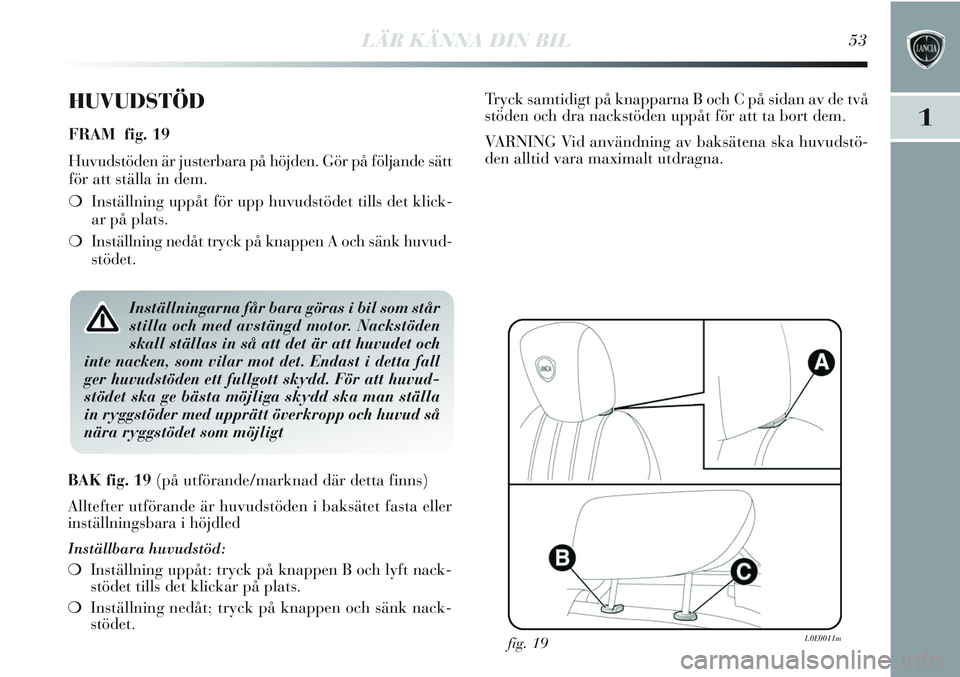

HUVUDSTÖD
FRAM fig. 19
Huvudstöden är justerbara på höjden. Gör på följande sätt
för att ställa in dem.
❍Inställning uppåt för upp huvudstödet tills det klick-
ar på plats.
❍Inställning nedåt tryck på knappen A och sänk huvud-
stödet.Tryck samtidigt på knapparna B och C på sidan av de två
stöden och dra nackstöden uppåt för att ta bort dem.
VARNING Vid användning av baksätena ska huvudstö-
den alltid vara maximalt utdragna.
Inställningarna får bara göras i bil som står
stilla och med avstängd motor. Nackstöden
skall ställas in så att det är att huvudet och
inte nacken, som vilar mot det. Endast i detta fall
ger huvudstöden ett fullgott skydd. För att huvud-
stödet ska ge bästa möjliga skydd ska man ställa
in ryggstöder med upprätt överkropp och huvud så
nära ryggstödet som möjligt
BAK fig. 19(på utförande/marknad där detta finns)
Alltefter utförande är huvudstöden i baksätet fasta eller
inställningsbara i höjdled
Inställbara huvudstöd:
❍Inställning uppåt: tryck på knappen B och lyft nack-
stödet tills det klickar på plats.
❍Inställning nedåt; tryck på knappen och sänk nack-
stödet.
fig. 19L0E0011m

54LÄR KÄNNA DIN BIL

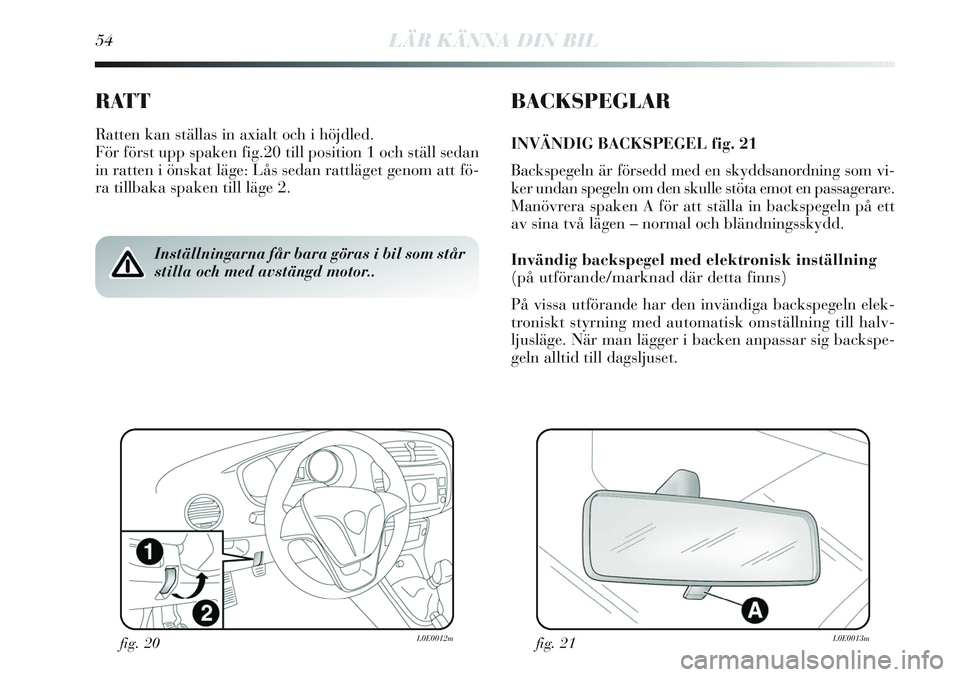

RATT
Ratten kan ställas in axialt och i höjdled.
För först upp spaken fig.20 till position 1 och ställ sedan
in ratten i önskat läge: Lås sedan rattläget genom att fö-
ra tillbaka spaken till läge 2.
BACKSPEGLAR
INVÄNDIG BACKSPEGEL fig. 21
Backspegeln är försedd med en skyddsanordning som vi-
ker undan spegeln om den skulle stöta emot en passagerare.
Manövrera spaken A för att ställa in backspegeln på ett
av sina två lägen – normal och bländningsskydd.
Invändig backspegel med elektronisk inställning
(på utförande/marknad där detta finns)
På vissa utförande har den invändiga backspegeln elek-
troniskt styrning med automatisk omställning till halv-
ljusläge. När man lägger i backen anpassar sig backspe-
geln alltid till dagsljuset.
Inställningarna får bara göras i bil som står
stilla och med avstängd motor..
fig. 21L0E0013mfig. 20L0E0012m

LÄR KÄNNA DIN BIL55
1

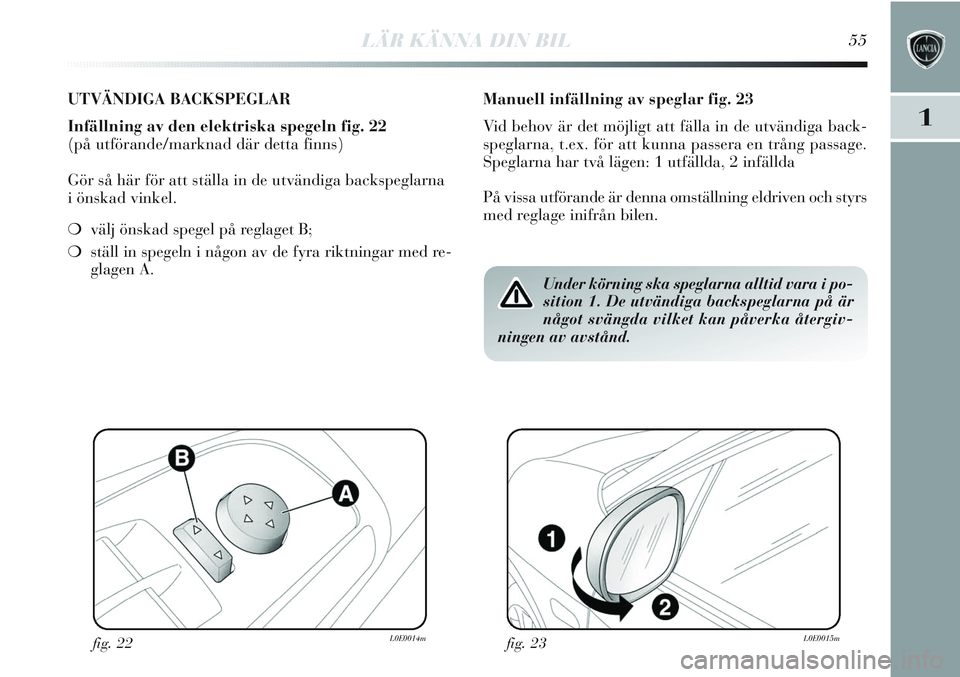

UTVÄNDIGA BACKSPEGLAR
Infällning av den elektriska spegeln fig. 22
(på utförande/marknad där detta finns)
Gör så här för att ställa in de utvändiga backspeglarna
i önskad vinkel.
❍välj önskad spegel på reglaget B;
❍ställ in spegeln i någon av de fyra riktningar med re-
glagen A.Manuell infällning av speglar fig. 23
Vid behov är det möjligt att fälla in de utvändiga back-
speglarna, t.ex. för att kunna passera en trång passage.
Speglarna har två lägen: 1 utfällda, 2 infällda
På vissa utförande är denna omställning eldriven och styrs
med reglage inifrån bilen.
fig. 22L0E0014mfig. 23L0E0015m
Under körning ska speglarna alltid vara i po-
sition 1. De utvändiga backspeglarna på är
något svängda vilket kan påverka återgiv-
ningen av avstånd.

56LÄR KÄNNA DIN BIL

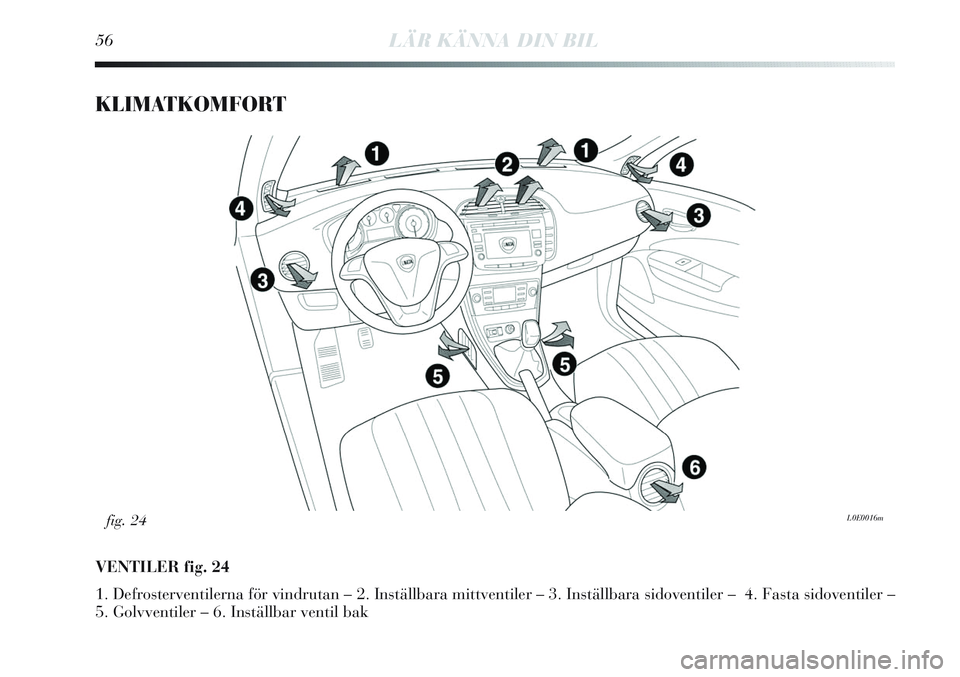

KLIMATKOMFORT
VENTILER fig. 24
1. Defrosterventilerna för vindrutan – 2. Inställbara mittventiler – 3. Inställbara sidoventiler – 4. Fasta sidoventiler –
5. Golvventiler – 6. Inställbar ventil bak
L0E0016mfig. 24

LÄR KÄNNA DIN BIL57
1

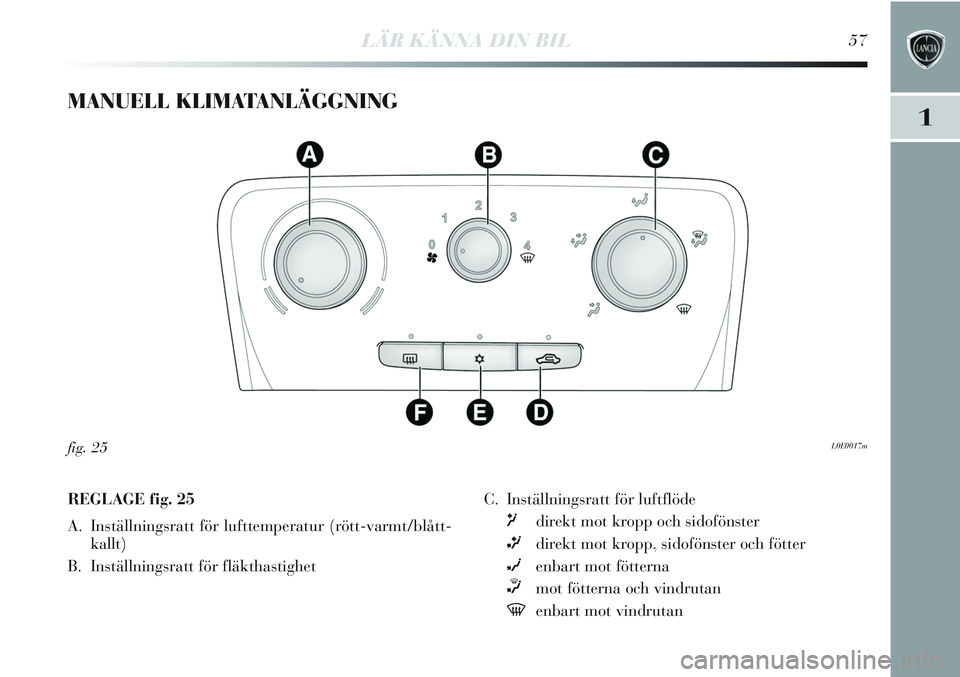

MANUELL KLIMATANLÄGGNING
L0E0017mfig. 25
REGLAGE fig. 25
A. Inställningsratt för lufttemperatur (rött-varmt/blått-
kallt)
B. Inställningsratt för fläkthastighet C. Inställningsratt för luftflöde
μdirekt mot kropp och sidofönster
∑direkt mot kropp, sidofönster och fötter
∂enbart mot fötterna
∏mot fötterna och vindrutan
-enbart mot vindrutan

58LÄR KÄNNA DIN BIL

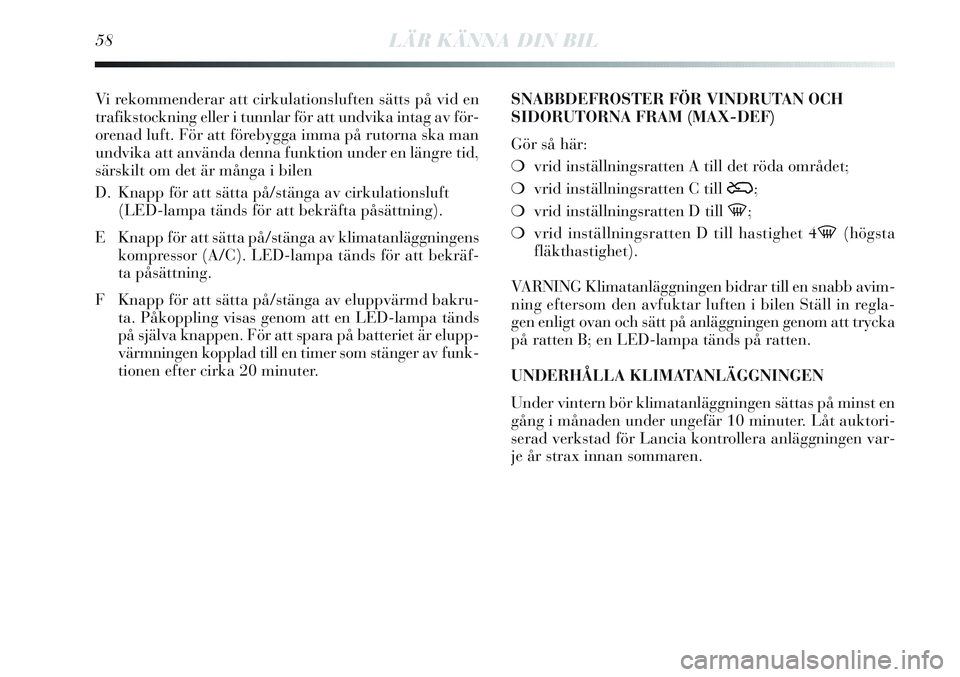

Vi rekommenderar att cirkulationsluften sätts på vid en
trafikstockning eller i tunnlar för att undvika intag av för-
orenad luft. För att förebygga imma på rutorna ska man
undvika att använda denna funktion under en längre tid,
särskilt om det är många i bilen
D. Knapp för att sätta på/stänga av cirkulationsluft
(LED-lampa tänds för att bekräfta påsättning).
E Knapp för att sätta på/stänga av klimatanläggningens
kompressor (A/C). LED-lampa tänds för att bekräf-
ta påsättning.
F Knapp för att sätta på/stänga av eluppvärmd bakru-
ta. Påkoppling visas genom att en LED-lampa tänds
på själva knappen. För att spara på batteriet är elupp-
värmningen kopplad till en timer som stänger av funk-
tionen efter cirka 20 minuter.SNABBDEFROSTER FÖR VINDRUTAN OCH
SIDORUTORNA FRAM (MAX-DEF)
Gör så här:
❍vrid inställningsratten A till det röda området;
❍vrid inställningsratten C till
Ú;
❍vrid inställningsratten D till -;
❍vrid inställningsratten D till hastighet 4-(högsta
fläkthastighet).
VARNING Klimatanläggningen bidrar till en snabb avim-
ning eftersom den avfuktar luften i bilen Ställ in regla-
gen enligt ovan och sätt på anläggningen genom att trycka
på ratten B; en LED-lampa tänds på ratten.
UNDERHÅLLA KLIMATANLÄGGNINGEN
Under vintern bör klimatanläggningen sättas på minst en
gång i månaden under ungefär 10 minuter. Låt auktori-
serad verkstad för Lancia kontrollera anläggningen var-
je år strax innan sommaren.
