Lancia Delta 2014 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

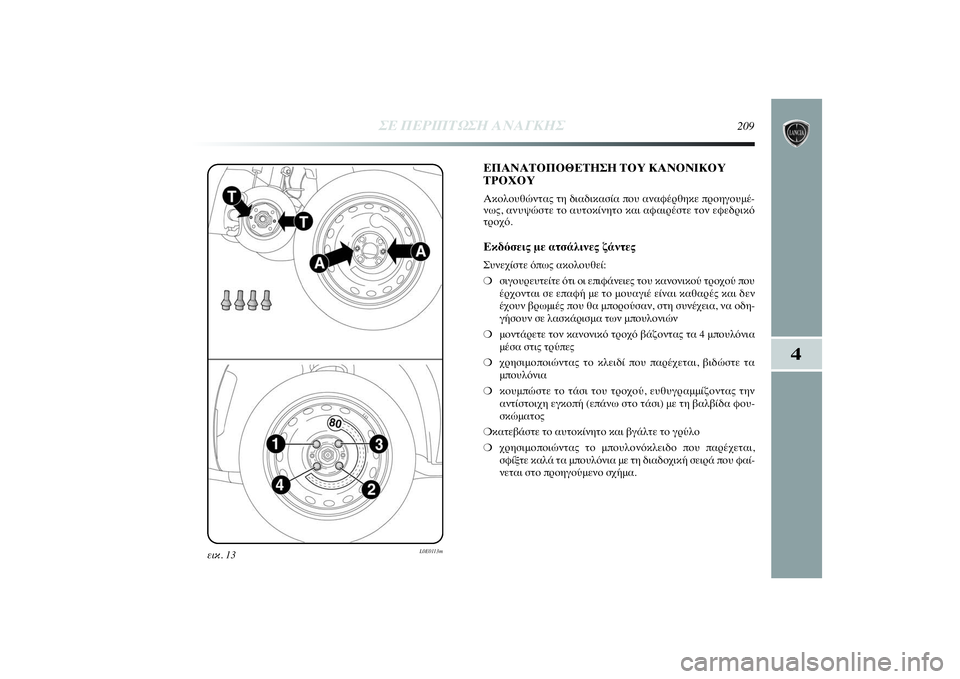

209
εικ. 13
L0E0113m
ΕΠΑΝΑΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΚΑΝΟΝΙΚΟΥ
ΤΡΟΧΟΥΑκολουθώντας τη διαδικασία που αναφέρθηκε προηγουμέ-
νως, ανυψώστε το αυτοκίνητο και αφαιρέστε τον εφεδρικό
τροχό.Εκδόσεις με ατσάλινες ζάντεςΣυνεχίστε όπως ακολουθεί:
❍σιγουρευτείτε ότι οι επιφάνειες του κανονικού τροχού που
έρχονται σε επαφή με το μουαγιέ είναι καθαρές και δεν
έχουν βρωμιές που θα μπορούσαν, στη συνέχεια, να οδη-
γήσουν σε λασκάρισμα των μπουλονιών
❍μοντάρετε τον κανονικό τροχό βάζοντας τα 4 μπουλόνια
μέσα στις τρύπες
❍χρησιμοποιώντας το κλειδί που παρέχεται, βιδώστε τα
μπουλόνια
❍κουμπώστε το τάσι του τροχού, ευθυγραμμίζοντας την
αντίστοιχη εγκοπή (επάνω στο τάσι) με τη βαλβίδα φου-
σκώματος
❍κατεβάστε το αυτοκίνητο και βγάλτε το γρύλο
❍χρησιμοποιώντας το μπουλονόκλειδο που παρέχεται,
σφίξτε καλά τα μπουλόνια με τη διαδοχική σειρά που φαί-
νεται στο προηγούμενο σχήμα.
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 209

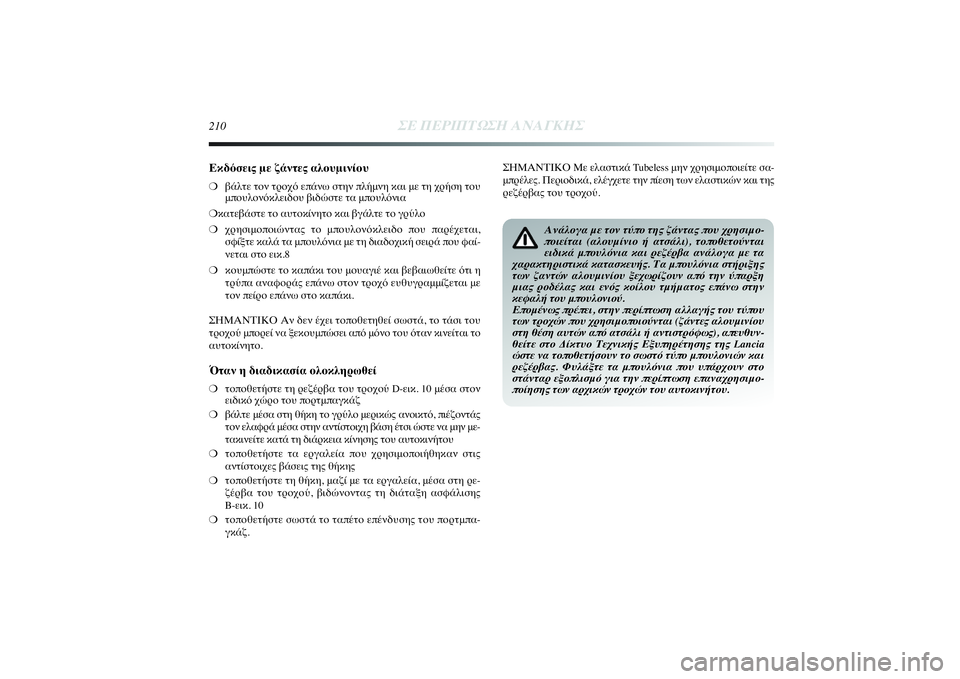

210
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
Εκδόσεις με ζάντες αλουμινίου ❍βάλτε τον τροχό επάνω στην πλήμνη και με τη χρήση του
μπουλονόκλειδου βιδώστε τα μπουλόνια
❍κατεβάστε το αυτοκίνητο και βγάλτε το γρύλο
❍χρησιμοποιώντας το μπουλονόκλειδο που παρέχεται,
σφίξτε καλά τα μπουλόνια με τη διαδοχική σειρά που φαί-
νεται στο εικ.8
❍κουμπώστε το καπάκι του μουαγιέ και βεβαιωθείτε ότι η
τρύπα αναφοράς επάνω στον τροχό ευθυγραμμίζεται με
τον πείρο επάνω στο καπάκι.
ΣΗΜΑΝΤΙΚΟ Αν δεν έχει τοποθετηθεί σωστά, το τάσι του
τροχού μπορεί να ξεκουμπώσει από μόνο του όταν κινείται το
αυτοκίνητο.Όταν η διαδικασία ολοκληρωθεί❍τοποθετήστε τη ρεζέρβα του τροχού D-εικ. 10 μέσα στον
ειδικό χώρο του πορτμπαγκάζ
❍βάλτε μέσα στη θήκη το γρύλο μερικώς ανοικτό, πιέζοντάς
τον ελαφρά μέσα στην αντίστοιχη βάση έτσι ώστε να μην με-
τακινείτε κατά τη διάρκεια κίνησης του αυτοκινήτου
❍τοποθετήστε τα εργαλεία που χρησιμοποιήθηκαν στις
αντίστοιχες βάσεις της θήκης
❍τοποθετήστε τη θήκη, μαζί με τα εργαλεία, μέσα στη ρε-
ζέρβα του τροχού, βιδώνοντας τη διάταξη ασφάλισης
B-εικ. 10
❍τοποθετήστε σωστά το ταπέτο επένδυσης του πορτμπα-
γκάζ.ΣΗΜΑΝΤΙΚΟ Με ελαστικά Tubeless μην χρησιμοποιείτε σα-
μπρέλες. Περιοδικά, ελέγχετε την πίεση των ελαστικών και της
ρεζέρβας του τροχού.
Ανάλογα με τον τύπο της ζάντας που χρησιμο-
ποιείται (αλουμίνιο ή ατσάλι), τοποθετούνται
ειδικά μπουλόνια και ρεζέρβα ανάλογα με τα
χαρακτηριστικά κατασκευής. Τα μπουλόνια στήριξης
των ζαντών αλουμινίου ξεχωρίζουν από την ύπαρξη
μιας ροδέλας και ενός κοίλου τμήματος επάνω στην
κεφαλή του μπουλονιού.
Επομένως πρέπει, στην περίπτωση αλλαγής του τύπου
των τροχών που χρησιμοποιούνται (ζάντες αλουμινίου
στη θέση αυτών από ατσάλι ή αντιστρόφως), απευθυν-
θείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia
ώστε να τοποθετήσουν το σωστό τύπο μπουλονιών και
ρεζέρβας. Φυλάξτε τα μπουλόνια που υπάρχουν στο
στάνταρ εξοπλισμό για την περίπτωση επαναχρησιμο-
ποίησης των αρχικών τροχών του αυτοκινήτου.
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 210

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

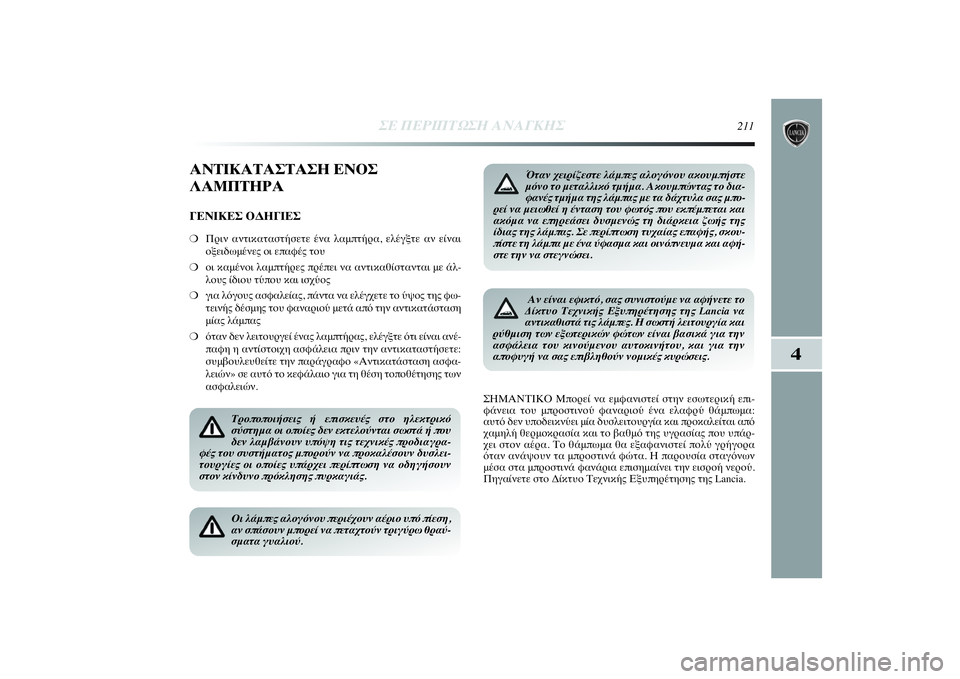

211
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΛΑΜΠΤΗΡΑΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ❍Πριν αντικαταστήσετε ένα λαμπτήρα, ελέγξτε αν είναι
οξειδωμένες οι επαφές του
❍οι καμένοι λαμπτήρες πρέπει να αντικαθίστανται με άλ-
λους ίδιου τύπου και ισχύος
❍για λόγους ασφαλείας, πάντα να ελέγχετε το ύψος της φω-
τεινής δέσμης του φαναριού μετά από την αντικατάσταση
μίας λάμπας
❍όταν δεν λειτουργεί ένας λαμπτήρας, ελέγξτε ότι είναι ανέ-
παφη η αντίστοιχη ασφάλεια πριν την αντικαταστήσετε:
συμβουλευθείτε την παράγραφο «Αντικατάσταση ασφα-
λειών» σε αυτό το κεφάλαιο για τη θέση τοποθέτησης των
ασφαλειών.
ΣΗΜΑΝΤΙΚΟ Μπορεί να εμφανιστεί στην εσωτερική επι-
φάνεια του μπροστινού φαναριού ένα ελαφρύ θάμπωμα:
αυτό δεν υποδεικνύει μία δυσλειτουργία και προκαλείται από
χαμηλή θερμοκρασία και το βαθμό της υγρασίας που υπάρ-
χει στον αέρα. Το θάμπωμα θα εξαφανιστεί πολύ γρήγορα
όταν ανάψουν τα μπροστινά φώτα. Η παρουσία σταγόνων
μέσα στα μπροστινά φανάρια επισημαίνει την εισροή νερού.
Πηγαίνετε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.
Τροποποιήσεις ή επισκευές στο ηλεκτρικό
σύστημα οι οποίες δεν εκτελούνται σωστά ή που
δεν λαμβάνουν υπόψη τις τεχνικές προδιαγρα-
φές του συστήματος μπορούν να προκαλέσουν δυσλει-
τουργίες οι οποίες υπάρχει περίπτωση να οδηγήσουν
στον κίνδυνο πρόκλησης πυρκαγιάς. Οι λάμπες αλογόνου περιέχουν αέριο υπό πίεση,
αν σπάσουν μπορεί να πεταχτούν τριγύρω θραύ-
σματα γυαλιού.
Όταν χειρίζεστε λάμπες αλογόνου ακουμπήστε
μόνο το μεταλλικό τμήμα. Ακουμπώντας το δια-
φανές τμήμα της λάμπας με τα δάχτυλα σας μπο-
ρεί να μειωθεί η ένταση του φωτός που εκπέμπεται και
ακόμα να επηρεάσει δυσμενώς τη διάρκεια ζωής της
ίδιας της λάμπας. Σε περίπτωση τυχαίας επαφής, σκου-
πίστε τη λάμπα με ένα ύφασμα και οινόπνευμα και αφή-
στε την να στεγνώσει.Αν είναι εφικτό, σας συνιστούμε να αφήνετε το
Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia να
αντικαθιστά τις λάμπες. Η σωστή λειτουργία και
ρύθμιση των εξωτερικών φώτων είναι βασικά για την
ασφάλεια του κινούμενου αυτοκινήτου, και για την
αποφυγή να σας επιβληθούν νομικές κυρώσεις.
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 211

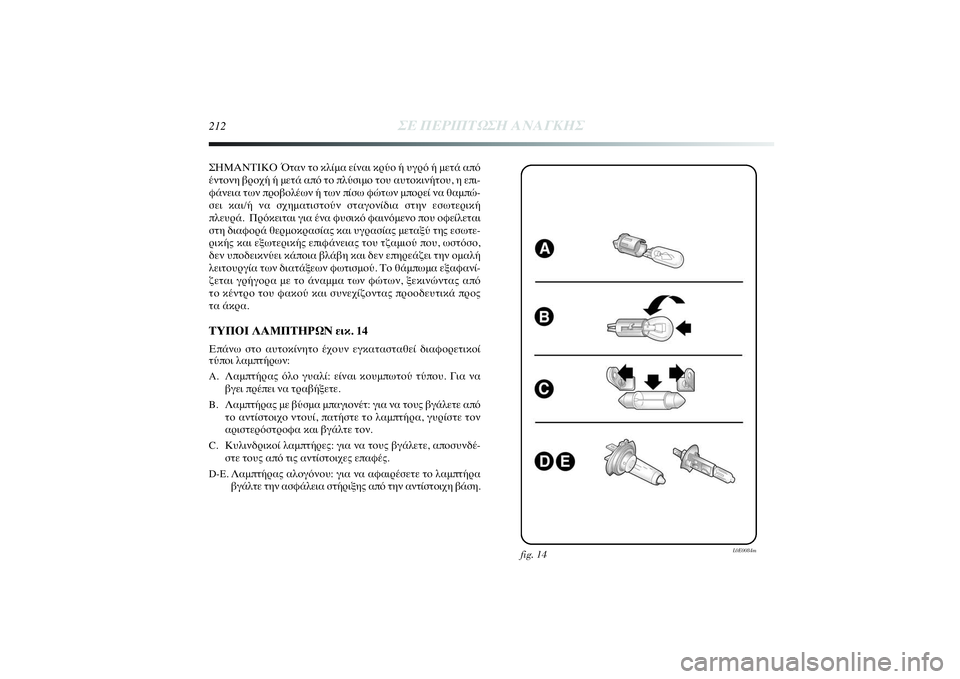

212
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΣΗΜΑΝΤΙΚΟ Όταν το κλίμα είναι κρύο ή υγρό ή μετά από
έντονη βροχή ή μετά από το πλύσιμο του αυτοκινήτου, η επι-
φάνεια των προβολέων ή των πίσω φώτων μπορεί να θαμπώ-
σει και/ή να σχηματιστούν σταγονίδια στην εσωτερική
πλευρά. Πρόκειται για ένα φυσικό φαινόμενο που οφείλεται
στη διαφορά θερμοκρασίας και υγρασίας μεταξύ της εσωτε-
ρικής και εξωτερικής επιφάνειας του τζαμιού που, ωστόσο,
δεν υποδεικνύει κάποια βλάβη και δεν επηρεάζει την ομαλή
λειτουργία των διατάξεων φωτισμού. Το θάμπωμα εξαφανί-
ζεται γρήγορα με το άναμμα των φώτων, ξεκινώντας από
το κέντρο του φακού και συνεχίζοντας προοδευτικά προς
τα άκρα.ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ εικ. 14Επάνω στο αυτοκίνητο έχουν εγκατασταθεί διαφορετικοί
τύποι λαμπτήρων:
A. Λαμπτήρας όλο γυαλί: είναι κουμπωτού τύπου. Για να
βγει πρέπει να τραβήξετε.
B. Λαμπτήρας με βύσμα μπαγιονέτ: για να τους βγάλετε από
το αντίστοιχο ντουί, πατήστε το λαμπτήρα, γυρίστε τον
αριστερόστροφα και βγάλτε τον.
C. Κυλινδρικοί λαμπτήρες: για να τους βγάλετε, αποσυνδέ-
στε τους από τις αντίστοιχες επαφές.
D-E. Λαμπτήρας αλογόνου: για να αφαιρέσετε το λαμπτήρα
βγάλτε την ασφάλεια στήριξης από την αντίστοιχη βάση.
fig. 14
L0E0084m
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 212

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

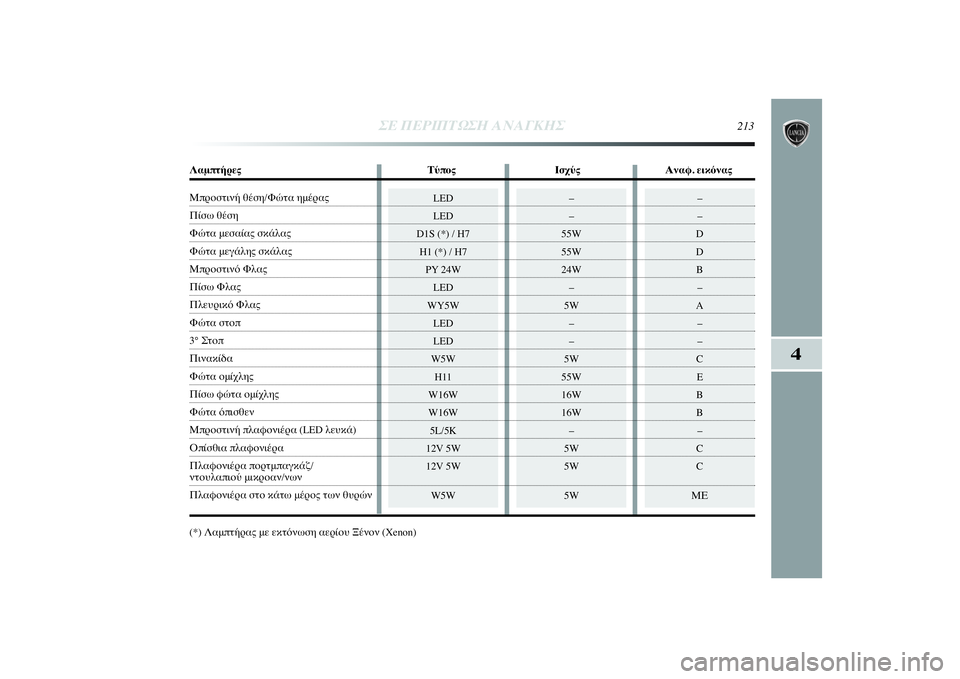

213
LED
LED
D1S (*) / H7
H1 (*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W
–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
ΜΕ
–
–
55W
55W
24W
–
5W
–
–
5W
55W
16W
16W
–
5W
5W
5W
(*) Λαμπτήρας με εκτόνωση αερίου Ξένον (Xenon)
Λαμπτήρες Τύπος Ισχύς Αναφ. εικόναςΜπροστινή θέση/Φώτα ημέραςΠίσω θέσηΦώτα μεσαίας σκάλαςΦώτα μεγάλης σκάλαςΜπροστινό ΦλαςΠίσω ΦλαςΠλευρικό ΦλαςΦώτα στοπ3° ΣτοπΠινακίδαΦώτα ομίχληςΠίσω φώτα ομίχληςΦώτα όπισθενΜπροστινή πλαφονιέρα (LED λευκά)Οπίσθια πλαφονιέρα
Πλαφονιέρα πορτμπαγκάζ/ντουλαπιού μικροαν/νωνΠλαφονιέρα στο κάτω μέρος των θυρών
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 213

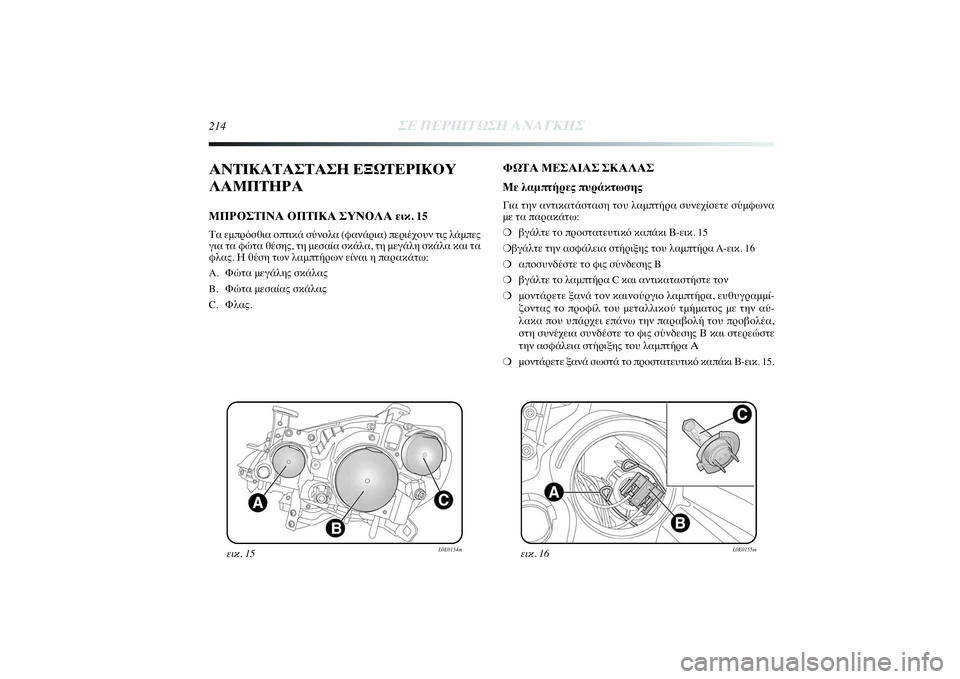

214
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑΜΠΡΟΣΤΙΝΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ εικ. 15Τα εμπρόσθια οπτικά σύνολα (φανάρια) περιέχουν τις λάμπες
για τα φώτα θέσης, τη μεσαία σκάλα, τη μεγάλη σκάλα και τα
φλας. Η θέση των λαμπτήρων είναι η παρακάτω:
A. Φώτα μεγάλης σκάλας
B. Φώτα μεσαίας σκάλας
C. Φλας.
ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
Με λαμπτήρες πυράκτωσηςΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍βγάλτε το προστατευτικό καπάκι Β-εικ. 15
❍βγάλτε την ασφάλεια στήριξης του λαμπτήρα A-εικ. 16
❍αποσυνδέστε το φις σύνδεσης B
❍βγάλτε το λαμπτήρα C και αντικαταστήστε τον
❍μοντάρετε ξανά τον καινούργιο λαμπτήρα, ευθυγραμμί-
ζοντας το προφίλ του μεταλλικού τμήματος με την αύ-
λακα που υπάρχει επάνω την παραβολή του προβολέα,
στη συνέχεια συνδέστε το φις σύνδεσης Β και στερεώστε
την ασφάλεια στήριξης του λαμπτήρα Α
❍μοντάρετε ξανά σωστά το προστατευτικό καπάκι Β-εικ. 15.
εικ. 15
L0E0154m
εικ. 16
L0E0155m
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 214

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

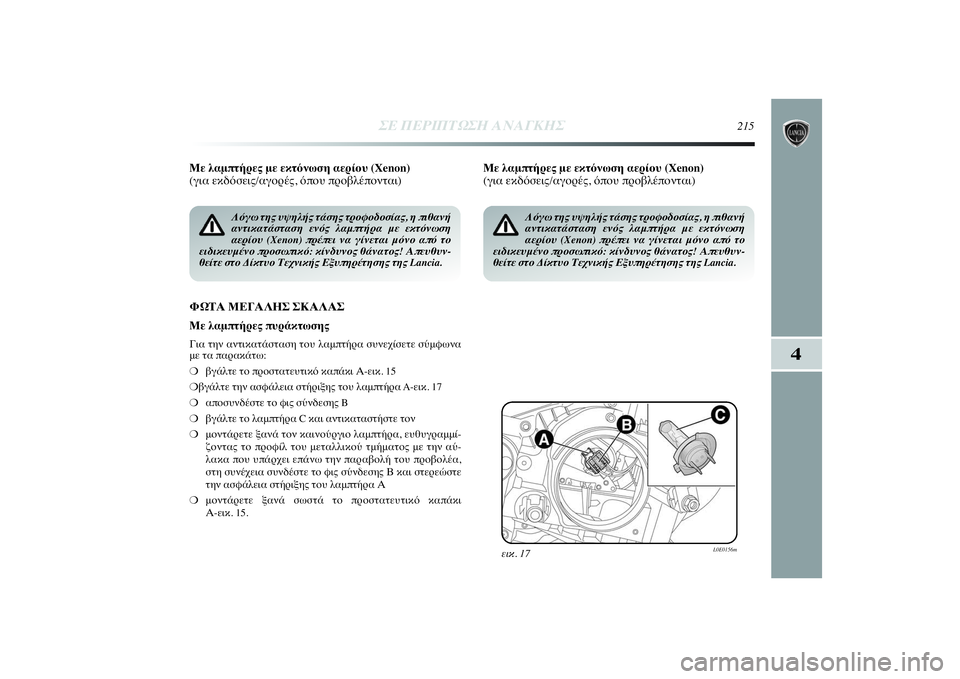

215
Με λαμπτήρες με εκτόνωση αερίου (Xenon)
(για εκδόσεις/αγορές, όπου προβλέπονται)
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Με λαμπτήρες πυράκτωσης
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍βγάλτε το προστατευτικό καπάκι Α-εικ. 15
❍βγάλτε την ασφάλεια στήριξης του λαμπτήρα A-εικ. 17
❍αποσυνδέστε το φις σύνδεσης B
❍βγάλτε το λαμπτήρα C και αντικαταστήστε τον
❍μοντάρετε ξανά τον καινούργιο λαμπτήρα, ευθυγραμμί-
ζοντας το προφίλ του μεταλλικού τμήματος με την αύ-
λακα που υπάρχει επάνω την παραβολή του προβολέα,
στη συνέχεια συνδέστε το φις σύνδεσης Β και στερεώστε
την ασφάλεια στήριξης του λαμπτήρα Α
❍μοντάρετε ξανά σωστά το προστατευτικό καπάκι
Α-εικ. 15.
εικ. 17
L0E0156m
Λόγω της υψηλής τάσης τροφοδοσίας, η πιθανή
αντικατάσταση ενός λαμπτήρα με εκτόνωση
αερίου (Xenon) πρέπει να γίνεται μόνο από το
ειδικευμένο προσωπικό: κίνδυνος θάνατος Απευθυν-
θείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.
Με λαμπτήρες με εκτόνωση αερίου (Xenon)
(για εκδόσεις/αγορές, όπου προβλέπονται)
Λόγω της υψηλής τάσης τροφοδοσίας, η πιθανή
αντικατάσταση ενός λαμπτήρα με εκτόνωση
αερίου (Xenon) πρέπει να γίνεται μόνο από το
ειδικευμένο προσωπικό: κίνδυνος θάνατος Απευθυν-
θείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 215

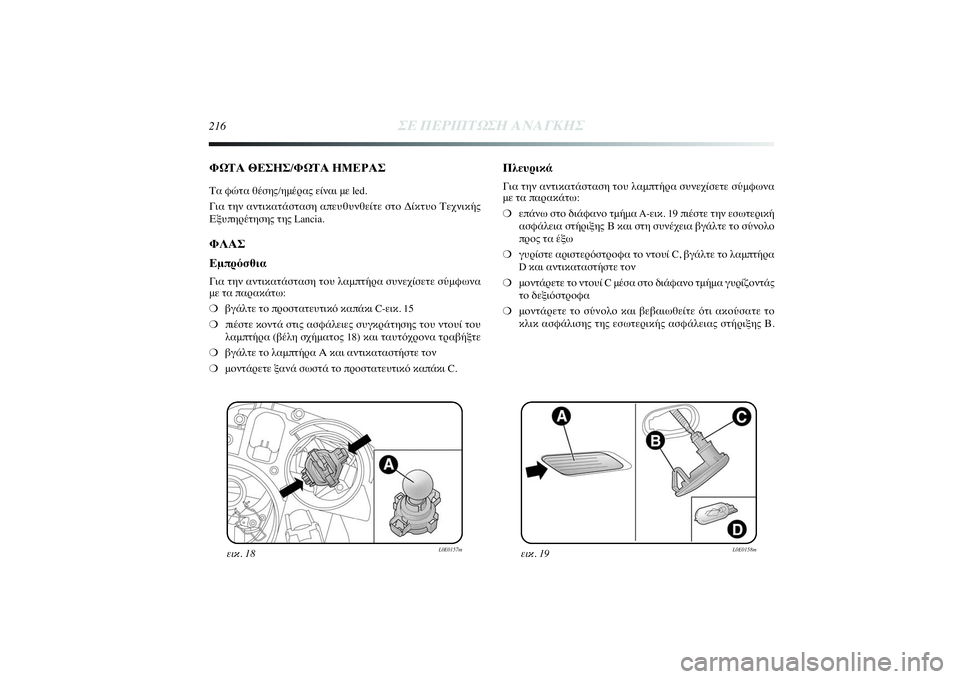

216
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣΤα φώτα θέσης/ημέρας είναι με led.
Για την αντικατάσταση απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Lancia.ΦΛΑΣ
ΕμπρόσθιαΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍βγάλτε το προστατευτικό καπάκι C-εικ. 15
❍πιέστε κοντά στις ασφάλειες συγκράτησης του ντουί του
λαμπτήρα (βέλη σχήματος 18) και ταυτόχρονα τραβήξτε
❍βγάλτε το λαμπτήρα Α και αντικαταστήστε τον
❍μοντάρετε ξανά σωστά το προστατευτικό καπάκι C.
ΠλευρικάΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍επάνω στο διάφανο τμήμα A-εικ. 19 πιέστε την εσωτερική
ασφάλεια στήριξης Β και στη συνέχεια βγάλτε το σύνολο
προς τα έξω
❍γυρίστε αριστερόστροφα το ντουί C, βγάλτε το λαμπτήρα
D και αντικαταστήστε τον
❍μοντάρετε το ντουί C μέσα στο διάφανο τμήμα γυρίζοντάς
το δεξιόστροφα
❍μοντάρετε το σύνολο και βεβαιωθείτε ότι ακούσατε το
κλικ ασφάλισης της εσωτερικής ασφάλειας στήριξης Β.
εικ. 18
L0E0157m
εικ. 19
L0E0158m
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 216

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

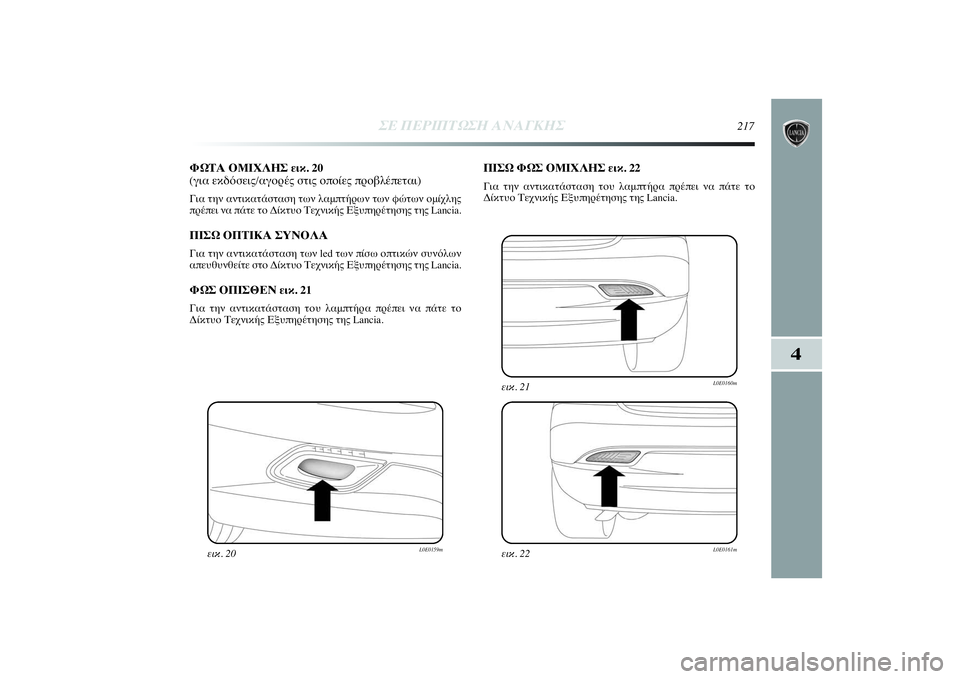

217
ΦΩΤΑ ΟΜΙΧΛΗΣ εικ. 20
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση των λαμπτήρων των φώτων ομίχλης
πρέπει να πάτε το Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.ΠΙΣΩ ΟΠΤΙΚΑ ΣΥΝΟΛΑ Για την αντικατάσταση των led των πίσω οπτικών συνόλων
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.ΦΩΣ ΟΠΙΣΘΕΝ εικ. 21Για την αντικατάσταση του λαμπτήρα πρέπει να πάτε το
Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.
ΠΙΣΩ ΦΩΣ ΟΜΙΧΛΗΣ εικ. 22Για την αντικατάσταση του λαμπτήρα πρέπει να πάτε το
Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.
εικ. 20
L0E0159m
εικ. 22
L0E0161m
εικ. 21
L0E0160m
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 217

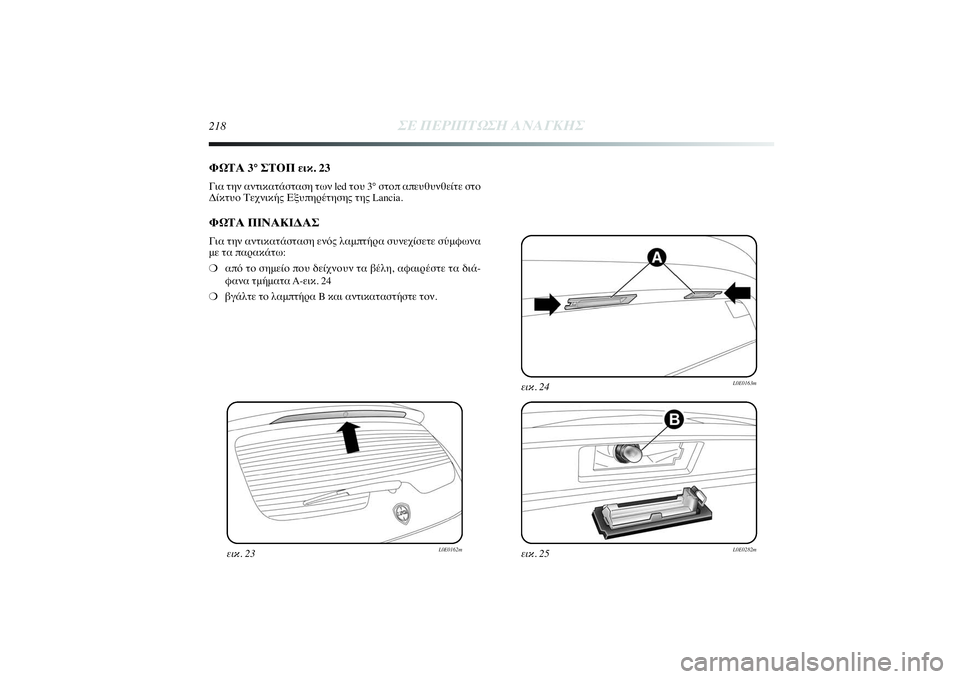

218
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΦΩΤΑ 3° ΣΤΟΠ εικ. 23Για την αντικατάσταση των led του 3° στοπ απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.ΦΩΤΑ ΠΙΝΑΚΙΔΑΣΓια την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍από το σημείο που δείχνουν τα βέλη, αφαιρέστε τα διά-
φανα τμήματα A-εικ. 24
❍βγάλτε το λαμπτήρα B και αντικαταστήστε τον.
εικ. 23
L0E0162m
εικ. 25
L0E0282m
εικ. 24
L0E0163m
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 218
