Lancia Delta 2014 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
219
εικ. 27
L0E0166m
εικ. 26
L0E0165m

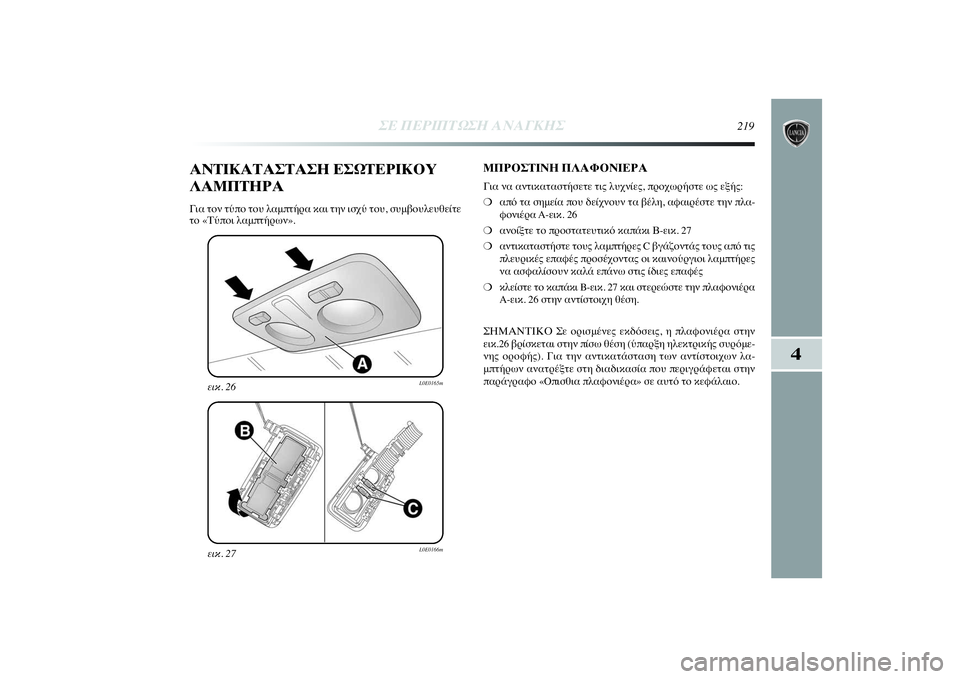

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑΓια τον τύπο του λαμπτήρα και την ισχύ του, συμβουλευθείτε
το «Τύποι λαμπτήρων».
ΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑΓια να αντικαταστήσετε τις λυχνίες, προχωρήστε ως εξής:
❍από τα σημεία που δείχνουν τα βέλη, αφαιρέστε την πλα-
φονιέρα A-εικ. 26
❍ανοίξτε το προστατευτικό καπάκι Β-εικ. 27
❍αντικαταστήστε τους λαμπτήρες C βγάζοντάς τους από τις
πλευρικές επαφές προσέχοντας οι καινούργιοι λαμπτήρες
να ασφαλίσουν καλά επάνω στις ίδιες επαφές
❍κλείστε το καπάκι B-εικ. 27 και στερεώστε την πλαφονιέρα
A-εικ. 26 στην αντίστοιχη θέση.
ΣΗΜΑΝΤΙΚΟ Σε ορισμένες εκδόσεις, η πλαφονιέρα στην
εικ.26 βρίσκεται στην πίσω θέση (ύπαρξη ηλεκτρικής συρόμε-
νης οροφής). Για την αντικατάσταση των αντίστοιχων λα-
μπτήρων ανατρέξτε στη διαδικασία που περιγράφεται στην
παράγραφο «Oπισθια πλαφονιέρα» σε αυτό το κεφάλαιο.
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 219

220
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
εικ. 28
L0E0167m
εικ. 30
L0E0169m
εικ. 29
L0E0168m

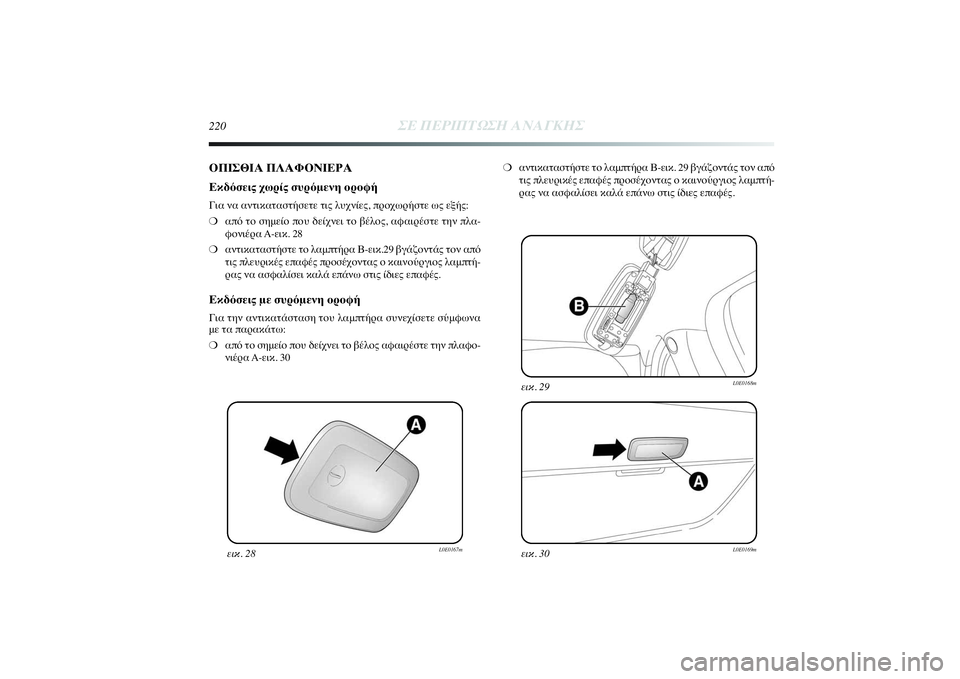

ΟΠΙΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑ
Εκδόσεις χωρίς συρόμενη οροφήΓια να αντικαταστήσετε τις λυχνίες, προχωρήστε ως εξής:
❍από το σημείο που δείχνει το βέλος, αφαιρέστε την πλα-
φονιέρα A-εικ. 28
❍αντικαταστήστε το λαμπτήρα Β-εικ.29 βγάζοντάς τον από
τις πλευρικές επαφές προσέχοντας ο καινούργιος λαμπτή-
ρας να ασφαλίσει καλά επάνω στις ίδιες επαφές.Εκδόσεις με συρόμενη οροφήΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍από το σημείο που δείχνει το βέλος αφαιρέστε την πλαφο-
νιέρα A-εικ. 30 ❍αντικαταστήστε το λαμπτήρα Β-εικ. 29 βγάζοντάς τον από
τις πλευρικές επαφές προσέχοντας ο καινούργιος λαμπτή-
ρας να ασφαλίσει καλά επάνω στις ίδιες επαφές.
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 220

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
221
εικ. 32
L0E0171m
εικ. 33
L0E0172m

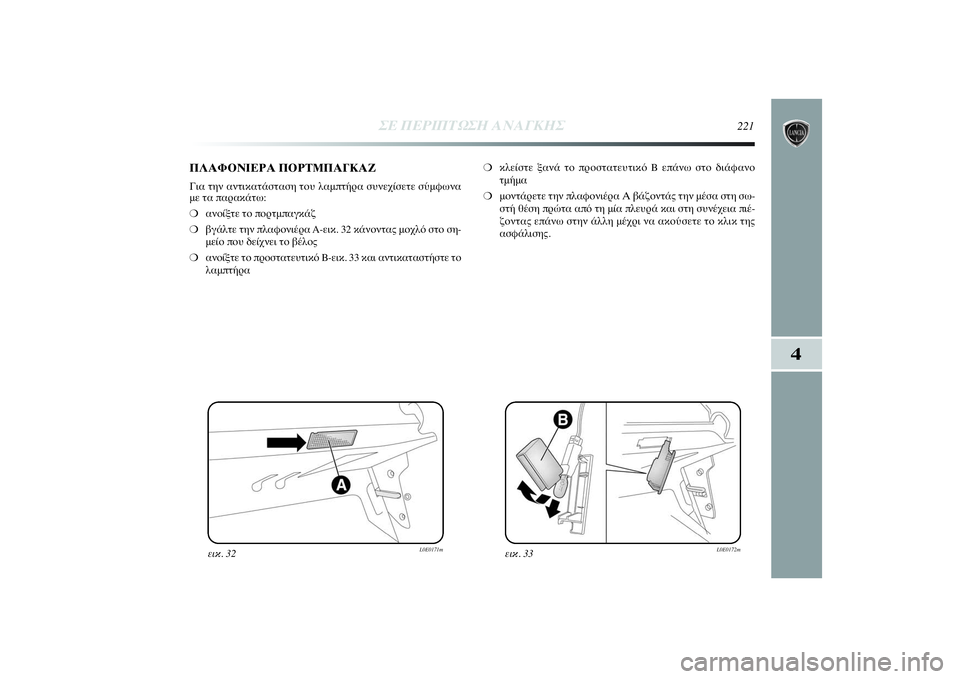

ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍ανοίξτε το πορτμπαγκάζ
❍βγάλτε την πλαφονιέρα A-εικ. 32 κάνοντας μοχλό στο ση-
μείο που δείχνει το βέλος
❍ανοίξτε το προστατευτικό B-εικ. 33 και αντικαταστήστε το
λαμπτήρα ❍κλείστε ξανά το προστατευτικό B επάνω στο διάφανο
τμήμα
❍μοντάρετε την πλαφονιέρα Α βάζοντάς την μέσα στη σω-
στή θέση πρώτα από τη μία πλευρά και στη συνέχεια πιέ-
ζοντας επάνω στην άλλη μέχρι να ακούσετε το κλικ της
ασφάλισης.
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 221

222
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
εικ. 34
L0E0173m
εικ. 36
L0E0175m
εικ. 35
L0E0174m

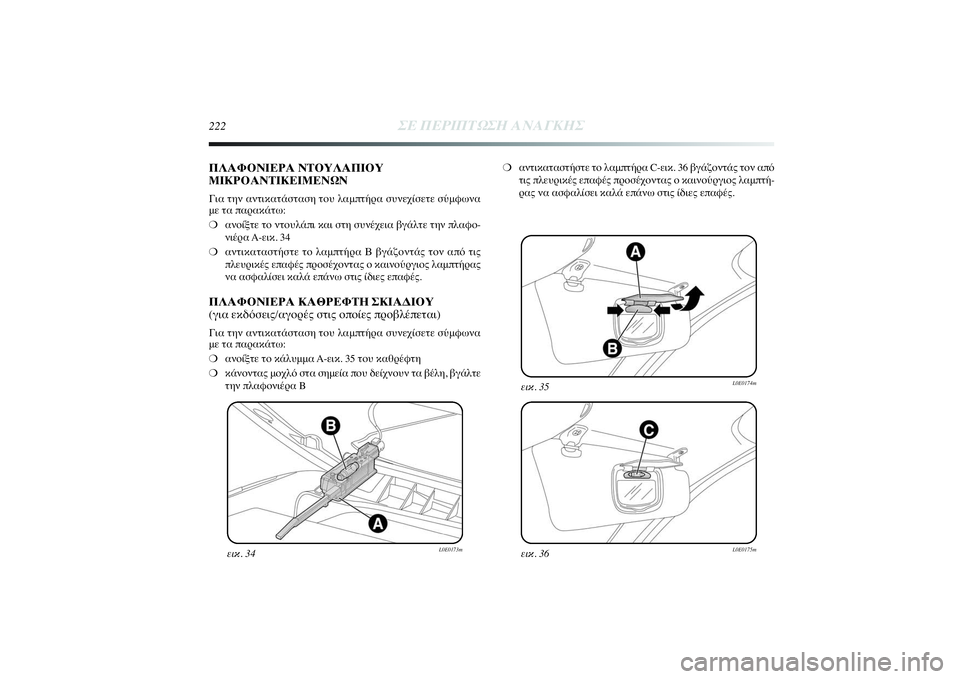

ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ
ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍ανοίξτε το ντουλάπι και στη συνέχεια βγάλτε την πλαφο-
νιέρα A-εικ. 34
❍αντικαταστήστε το λαμπτήρα Β βγάζοντάς τον από τις
πλευρικές επαφές προσέχοντας ο καινούργιος λαμπτήρας
να ασφαλίσει καλά επάνω στις ίδιες επαφές.ΠΛΑΦΟΝΙΕΡΑ ΚΑΘΡΕΦΤΗ ΣΚΙΑΔΙΟΥ
(για εκδόσεις/αγορές στις οποίες προβλέπεται)Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍ανοίξτε το κάλυμμα A-εικ. 35 του καθρέφτη
❍κάνοντας μοχλό στα σημεία που δείχνουν τα βέλη, βγάλτε
την πλαφονιέρα B ❍αντικαταστήστε το λαμπτήρα C-εικ. 36 βγάζοντάς τον από
τις πλευρικές επαφές προσέχοντας ο καινούργιος λαμπτή-
ρας να ασφαλίσει καλά επάνω στις ίδιες επαφές.
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 222

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
223
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝΓΕΝΙΚΑ Οι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα επεμβαί-
νοντας σε περίπτωση βλάβης ή λανθασμένης παρέμβασης
επάνω στο σύστημα. Επομένως, όταν μία διάταξη δεν λει-
τουργεί, πρέπει να ελέγξετε την απόδοση την αντίστοιχης
ασφάλειας προστασίας: το αγώγιμο στοιχείο Α-εικ. 37 δεν
πρέπει να έχει κοπεί. Αν έχει κοπεί, αντικαταστήστε την
καμένη ασφάλεια με μία άλλη με τα ίδια Αμπέρ (ίδιο χρώμα).
B ασφάλεια ακέραιη.
C ασφάλεια με καμένο αγώγιμο στοιχείο.
Για να αντικαταστήσετε μία ασφάλεια χρησιμοποιήστε την
τσιμπίδα D-εικ.37 που είναι τοποθετημένη στην ασφαλειο-
θήκη του ταμπλό.
Για να εντοπίσετε την ασφάλεια προστασίας, συμβουλευτείτε
τους πίνακες που αναφέρονται στις επόμενες σελίδες.
εικ. 37
L0E0085m
Στην περίπτωση που η ασφάλεια σταματήσει,
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτη-
σης της Lancia.Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια
με μεταλλικά σύρματα ή άλλο υλικό.Ποτέ μην αντικαθιστάτε μία ασφάλεια με μία
άλλη η οποία έχει περισσότερα Αμπέρ
ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ.Αν καεί μία γενική ασφάλεια προστασίας
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) απευ-
θυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Lancia.Πριν αντικαταστήσετε μία ασφάλεια, ελέγξτε ότι
έχει αφαιρεθεί το κλειδί από το διακόπτη
ανάφλεξης και ότι όλες οι άλλες ηλεκτρικές
συσκευές έχουν σβήσει/απενεργοποιηθεί.Εάν επέμβει μία γενική ασφάλεια για την προ-
στασία των συστημάτων ασφάλειας (σύστημα
αερόσακου, σύστημα πέδησης), των συστημάτων
κινητήρα-μετάδοσης (σύστημα κινητήρα, σύστημα
κιβωτίου ταχυτήτων), του συστήματος ενεργών αναρτή-
σεων (για εκδόσεις/αγορές στις οποίες προβλέπεται)
ή του συστήματος διεύθυνσης, απευθυνθείτε στο Δίκτυο
Τεχνικής Εξυπηρέτησης της Lancia.
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 223

224
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

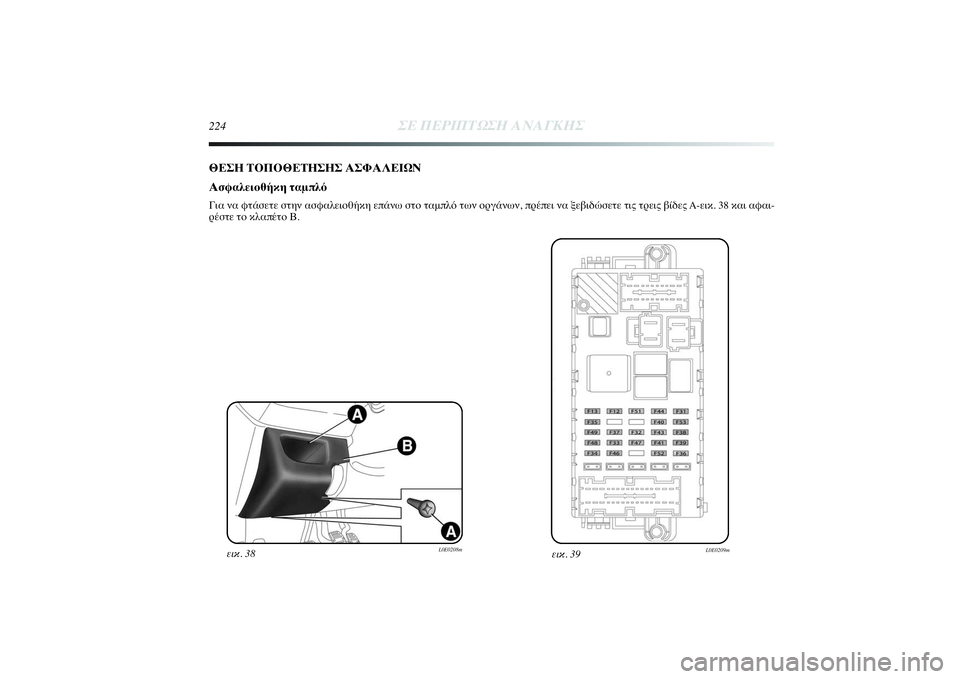

ΘΕΣΗ ΤΟΠΟΘΕΤΗΣΗΣ ΑΣΦΑΛΕΙΩΝ
Ασφαλειοθήκη ταμπλόΓια να φτάσετε στην ασφαλειοθήκη επάνω στο ταμπλό των οργάνων, πρέπει να ξεβιδώσετε τις τρεις βίδες A-εικ. 38 και αφαι-
ρέστε το κλαπέτο Β.
εικ. 38
L0E0208m
εικ. 39
L0E0209m
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 224

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
225

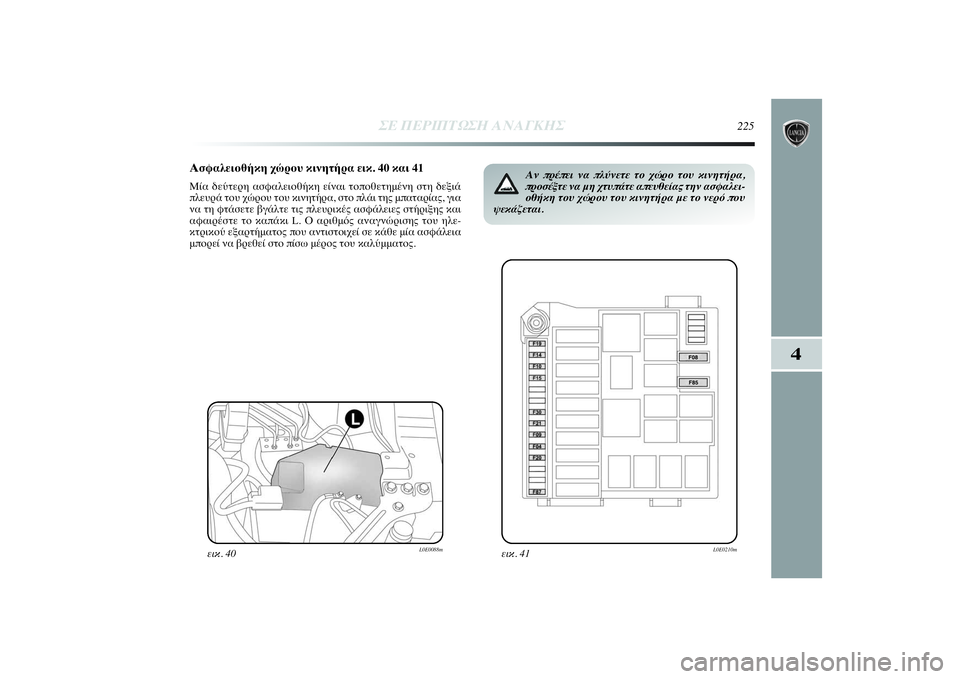

Ασφαλειοθήκη χώρου κινητήρα εικ. 4 και 41
Μία δεύτερη ασφαλειοθήκη είναι τοποθετημένη στη δεξιά
πλευρά του χώρου του κινητήρα, στο πλάι της μπαταρίας, για
να τη φτάσετε βγάλτε τις πλευρικές ασφάλειες στήριξης και
αφαιρέστε το καπάκι L. Ο αριθμός αναγνώρισης του ηλε-
κτρικού εξαρτήματος που αντιστοιχεί σε κάθε μία ασφάλεια
μπορεί να βρεθεί στο πίσω μέρος του καλύμματος.
εικ. 40
L0E0088m
Αν πρέπει να πλύνετε το χώρο του κινητήρα,
προσέξτε να μη χτυπάτε απευθείας την ασφαλει-
οθήκη του χώρου του κινητήρα με το νερό που
ψεκάζεται.
εικ. 41
L0E0210m
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 225

226
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

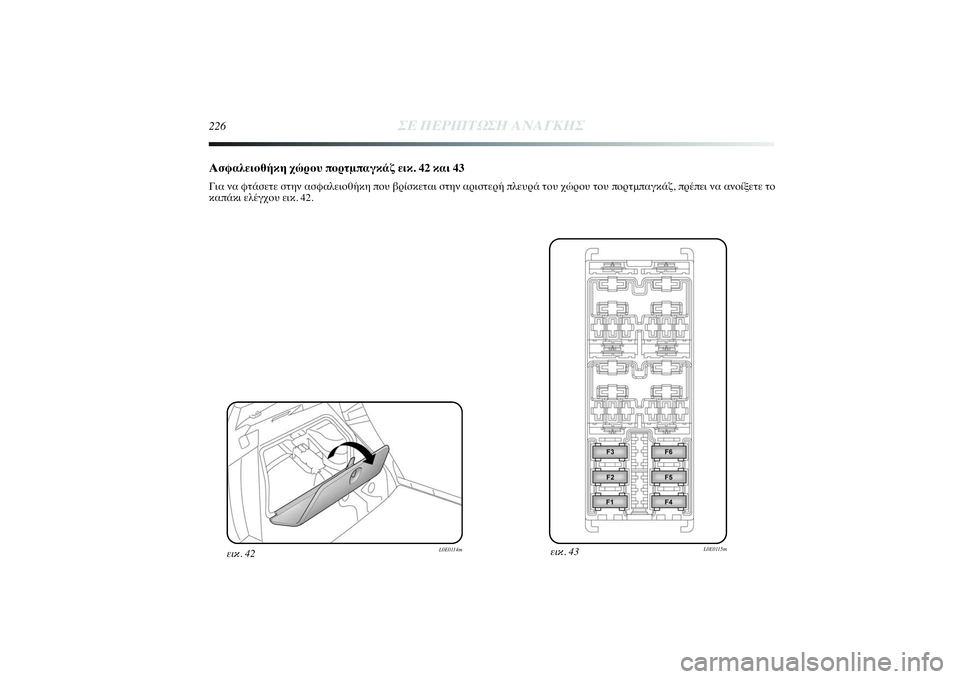

Ασφαλειοθήκη χώρου πορτμπαγκάζ εικ. 42 και 43Για να φτάσετε στην ασφαλειοθήκη που βρίσκεται στην αριστερή πλευρά του χώρου του πορτμπαγκάζ, πρέπει να ανοίξετε το
καπάκι ελέγχου εικ. 42.
εικ. 43
L0E0115m
εικ. 42
L0E0114m
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 226

4
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
227
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F41
7,5
15
7,5
15
5
20
20
5
20
7,5
10
10
30
7,5
39
39
39
39
39
39
39
39
39
39
39
39
39
39

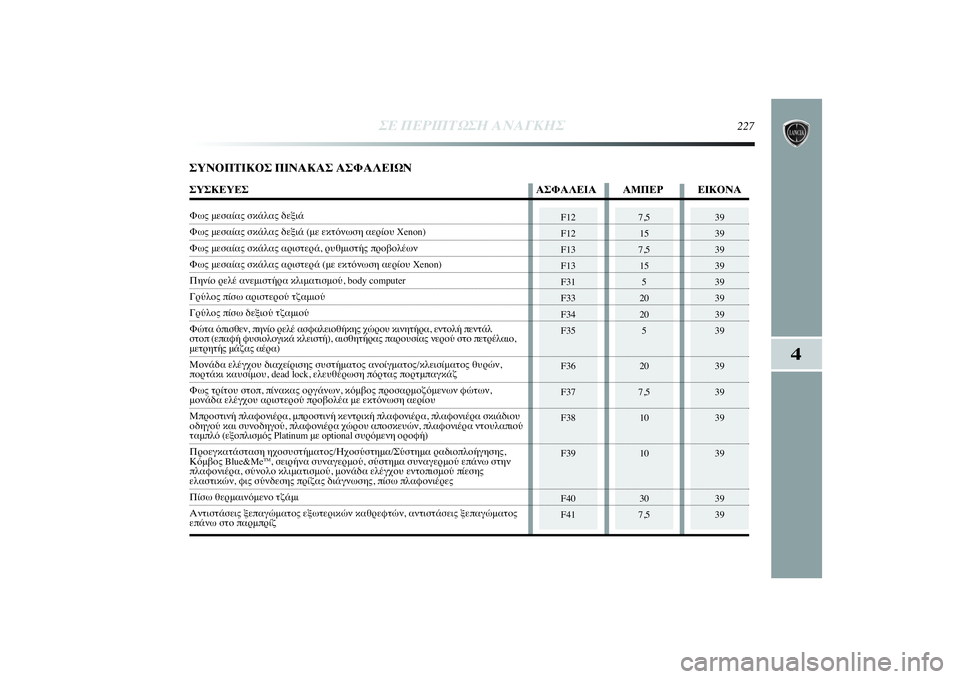

ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΑΣΦΑΛΕΙΩΝΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΕΙΚΟΝΑΦως μεσαίας σκάλας δεξιά Φως μεσαίας σκάλας δεξιά (με εκτόνωση αερίου Xenon) Φως μεσαίας σκάλας αριστερά, ρυθμιστής προβολέωνΦως μεσαίας σκάλας αριστερά (με εκτόνωση αερίου Xenon) Πηνίο ρελέ ανεμιστήρα κλιματισμού, body computerΓρύλος πίσω αριστερού τζαμιούΓρύλος πίσω δεξιού τζαμιούΦώτα όπισθεν, πηνίο ρελέ ασφαλειοθήκης χώρου κινητήρα, εντολή πεντάλ
στοπ (επαφή φυσιολογικά κλειστή), αισθητήρας παρουσίας νερού στο πετρέλαιο, μετρητής μάζας αέρα)Μονάδα ελέγχου διαχείρισης συστήματος ανοίγματος/κλεισίματος θυρών, πορτάκι καυσίμου, dead lock, ελευθέρωση πόρτας πορτμπαγκάζ
Φως τρίτου στοπ, πίνακας οργάνων, κόμβος προσαρμοζόμενων φώτων, μονάδα ελέγχου αριστερού προβολέα με εκτόνωση αερίου
Μπροστινή πλαφονιέρα, μπροστινή κεντρική πλαφονιέρα, πλαφονιέρα σκιάδιου
οδηγού και συνοδηγού, πλαφονιέρα χώρου αποσκευών, πλαφονιέρα ντουλαπιού ταμπλό (εξοπλισμός Platinum με optional συρόμενη οροφή)
Προεγκατάσταση ηχοσυστήματος/Ηχοσύστημα/Σύστημα ραδιοπλοήγησης,
Κόμβος Blue&Me
TM, σειρήνα συναγερμού, σύστημα συναγερμού επάνω στην
πλαφονιέρα, σύνολο κλιματισμού, μονάδα ελέγχου εντοπισμού πίεσης
ελαστικών, φις σύνδεσης πρίζας διάγνωσης, πίσω πλαφονιέρεςΠίσω θερμαινόμενο τζάμι
Αντιστάσεις ξεπαγώματος εξωτερικών καθρεφτών, αντιστάσεις ξεπαγώματος επάνω στο παρμπρίζ
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 227

39
39
39
39
39
39
39
39
39
228
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
F43
F44
F46
F47
F48
F49
F51
F52
F53
30
15
20
20
20
5
5/7,5 (*)
15
7,5

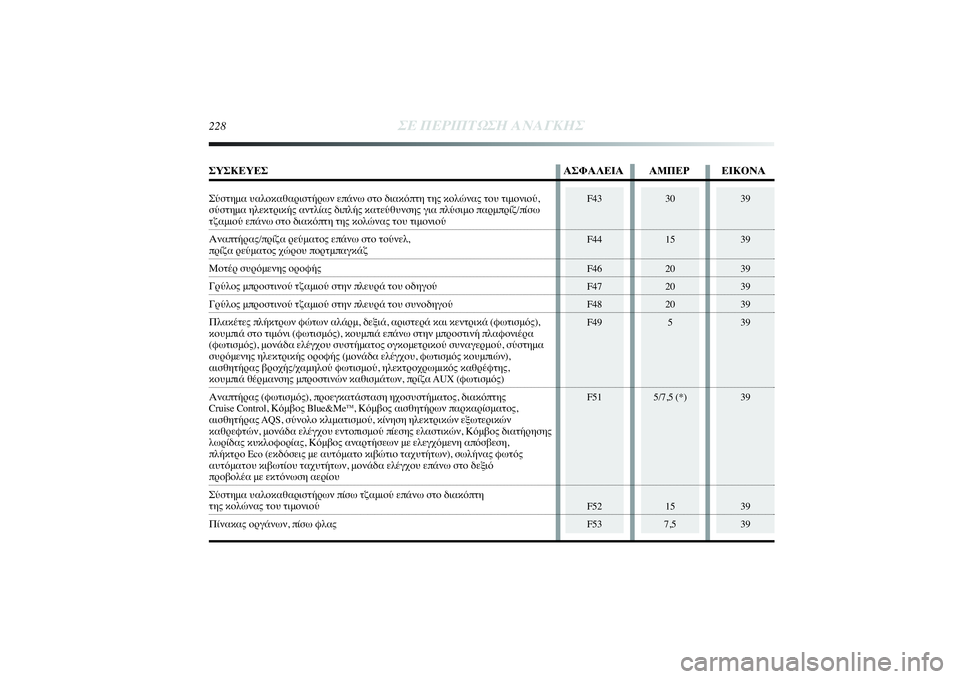

ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΕΙΚΟΝΑΣύστημα υαλοκαθαριστήρων επάνω στο διακόπτη της κολώνας του τιμονιού,
σύστημα ηλεκτρικής αντλίας διπλής κατεύθυνσης για πλύσιμο παρμπρίζ/πίσω τζαμιού επάνω στο διακόπτη της κολώνας του τιμονιού
Αναπτήρας/πρίζα ρεύματος επάνω στο τούνελ, πρίζα ρεύματος χώρου πορτμπαγκάζΜοτέρ συρόμενης οροφήςΓρύλος μπροστινού τζαμιού στην πλευρά του οδηγούΓρύλος μπροστινού τζαμιού στην πλευρά του συνοδηγού
Πλακέτες πλήκτρων φώτων αλάρμ, δεξιά, αριστερά και κεντρικά (φωτισμός),
κουμπιά στο τιμόνι (φωτισμός), κουμπιά επάνω στην μπροστινή πλαφονιέρα
(φωτισμός), μονάδα ελέγχου συστήματος ογκομετρικού συναγερμού, σύστημα
συρόμενης ηλεκτρικής οροφής (μονάδα ελέγχου, φωτισμός κουμπιών),
αισθητήρας βροχής/χαμηλού φωτισμού, ηλεκτροχρωμικός καθρέφτης, κουμπιά θέρμανσης μπροστινών καθισμάτων, πρίζα AUX (φωτισμός)
Αναπτήρας (φωτισμός), προεγκατάσταση ηχοσυστήματος, διακόπτης
Cruise Control, Κόμβος Blue&Me
TM, Κόμβος αισθητήρων παρκαρίσματος,
αισθητήρας AQS, σύνολο κλιματισμού, κίνηση ηλεκτρικών εξωτερικών
καθρεφτών, μονάδα ελέγχου εντοπισμού πίεσης ελαστικών, Κόμβος διατήρησης
λωρίδας κυκλοφορίας, Κόμβος αναρτήσεων με ελεγχόμενη απόσβεση,
πλήκτρο Eco (εκδόσεις με αυτόματο κιβώτιο ταχυτήτων), σωλήνας φωτός
αυτόματου κιβωτίου ταχυτήτων, μονάδα ελέγχου επάνω στο δεξιό
προβολέα με εκτόνωση αερίου
Σύστημα υαλοκαθαριστήρων πίσω τζαμιού επάνω στο διακόπτη της κολώνας του τιμονιούΠίνακας οργάνων, πίσω φλας
195-232 Delta EL 1ed 02/10/13 13.38 Pagina 228
