Lancia Delta 2014 Drift- och underhållshandbok (in Swedish)

TEKNISKA DATA
269
6
fig. 7
L0E0299m

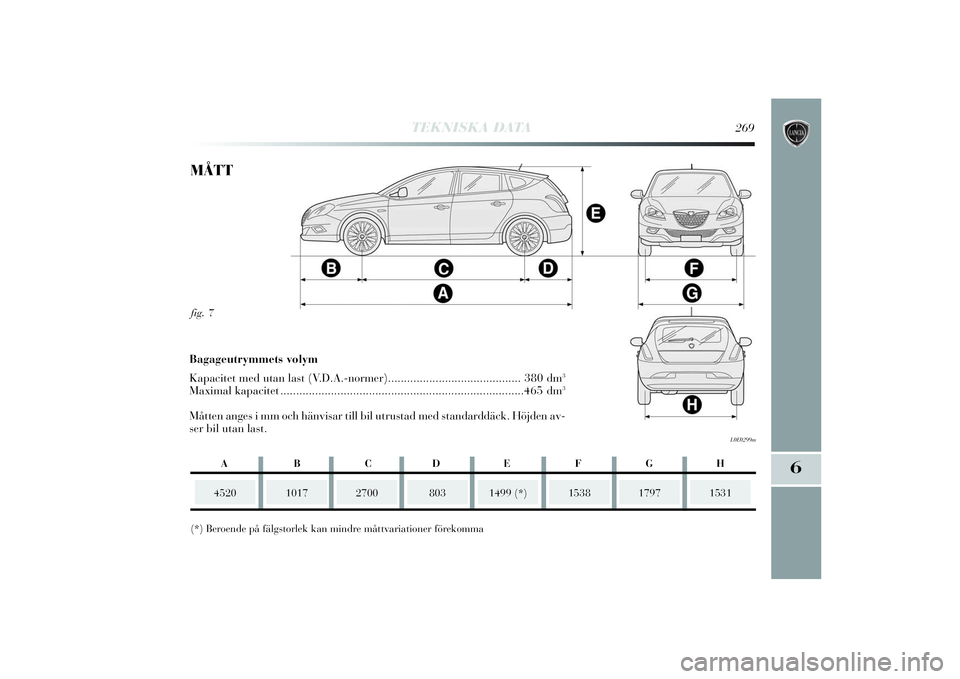

MÅTT
4520
1017
2700
(*) Beroende på fälgstorlek kan mindre måttvariationer förekomma
1499 (*)
1538
1531
Bagageutrymmets volym
Kapacitet med utan last (V.D.A.-normer)..........................................380 dm
3
Maximal kapacitet.............................................................................465 dm
3
Måtten anges i mm och hänvisar till bil utrustad med standarddäck. Höjden av-
ser bil utan last.
1797
ABCDEFGH
803
257-280 Delta SV 1ed 04/10/13 15.53 Pagina 269

270
TEKNISKA DATA

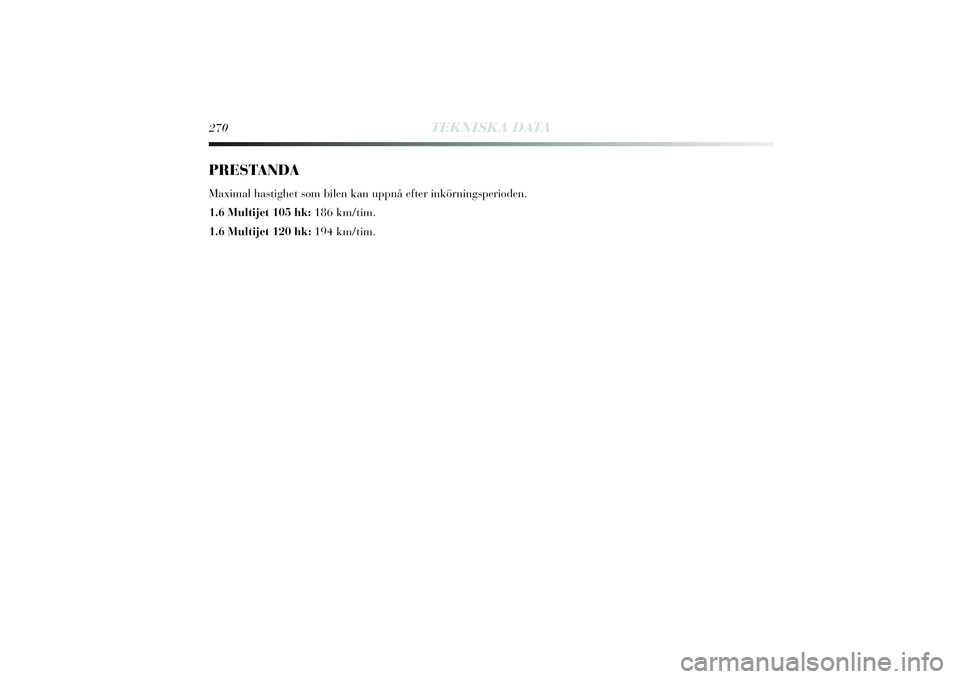

PRESTANDAMaximal hastighet som bilen kan uppnå efter inkörningsperioden.
1.6 Multijet 105 hk: 186 km/tim.
1.6 Multijet 120 hk:194 km/tim.
257-280 Delta SV 1ed 04/10/13 15.53 Pagina 270

TEKNISKA DATA
271
6
1410
570
1090
950
1980
1300
500
80
60

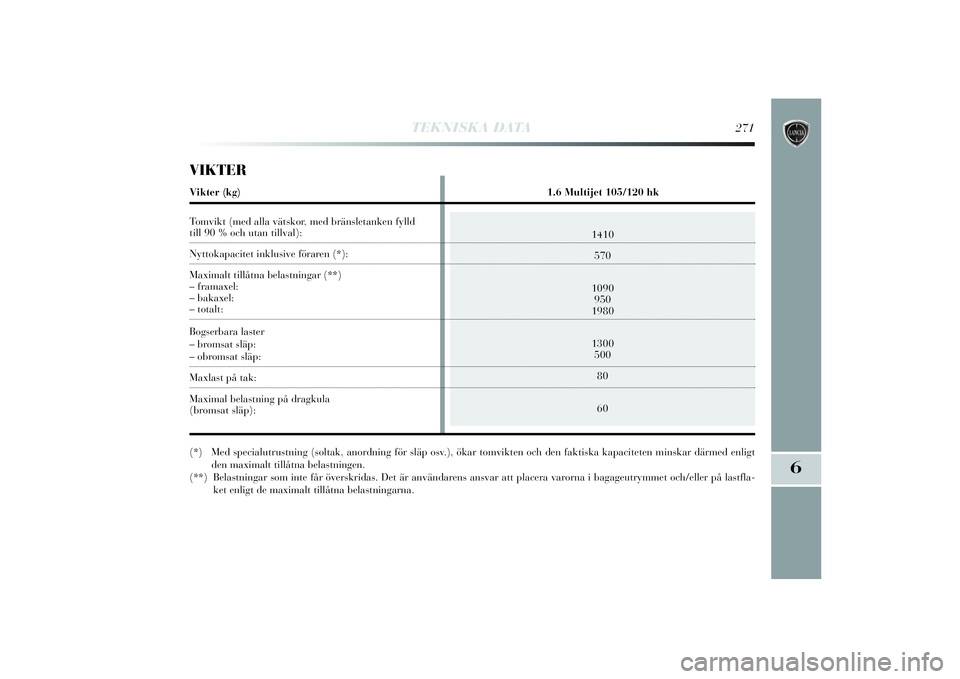

VIKTERVikter (kg) 1.6 Multijet 105/120 hk
Tomvikt (med alla vätskor, med bränsletanken fylld till 90 % och utan tillval):Nyttokapacitet inklusive föraren (*):
Maximalt tillåtna belastningar (**)
– framaxel:
– bakaxel:– totalt:
Bogserbara laster
– bromsat släp:– obromsat släp:Maxlast på tak:
Maximal belastning på dragkula
(bromsat släp):(*) Med specialutrustning (soltak, anordning för släp osv.), ökar tomvikten och den faktiska kapaciteten minskar därmed enligt
den maximalt tillåtna belastningen.
(**) Belastningar som inte får överskridas. Det är användarens ansvar att placera varorna i bagageutrymmet och/eller på lastfla-
ket enligt de maximalt tillåtna belastningarna.
257-280 Delta SV 1ed 04/10/13 15.53 Pagina 271

Fordonsdiesel
(Standard EN590)
Blandning av destillerat vatten
och PARAFLU
UPtill 50 % (▲)
SELENIA WR FORWARD
TUTELA TRANSMISSION GEARFORCE
TUTELA TOP 4
Blandning av vatten och
TUTELA PROFESSIONAL SC 35
58 –
8/10 –
7,1 –
4,3 3,6
4,9 4,1
1,87 1,7
–0,8
6–

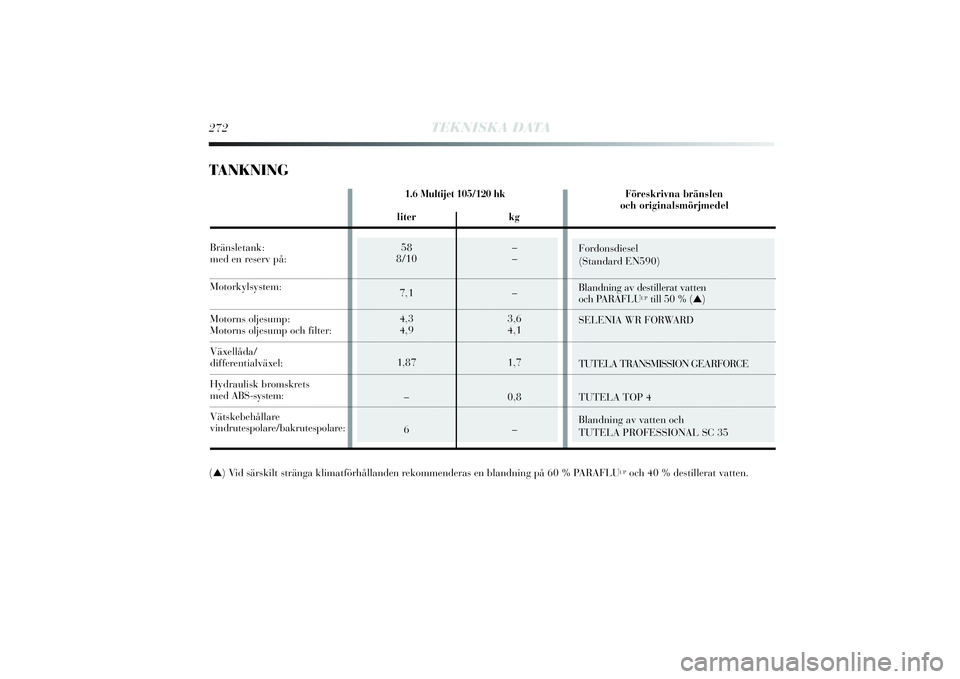

TANKNING272
TEKNISKA DATA
(▲) Vid särskilt stränga klimatförhållanden rekommenderas en blandning på 60 % PARAFLU
UPoch 40 % destillerat vatten.
1.6 Multijet 105/120 hk Föreskrivna bränslen
och originalsmörjmedelliter kg
Bränsletank:med en reserv på:
Motorkylsystem:Motorns oljesump:Motorns oljesump och filter:
Växellåda/differentialväxel:
Hydraulisk bromskrets med ABS-system:
Vätskebehållare
vindrutespolare/bakrutespolare:
257-280 Delta SV 1ed 04/10/13 15.53 Pagina 272

TEKNISKA DATA
273
6
I nödlägen då det inte finns smörjmedel med de specificerade egenskaperna tillgängliga, får man för påfyllningen använda produk-

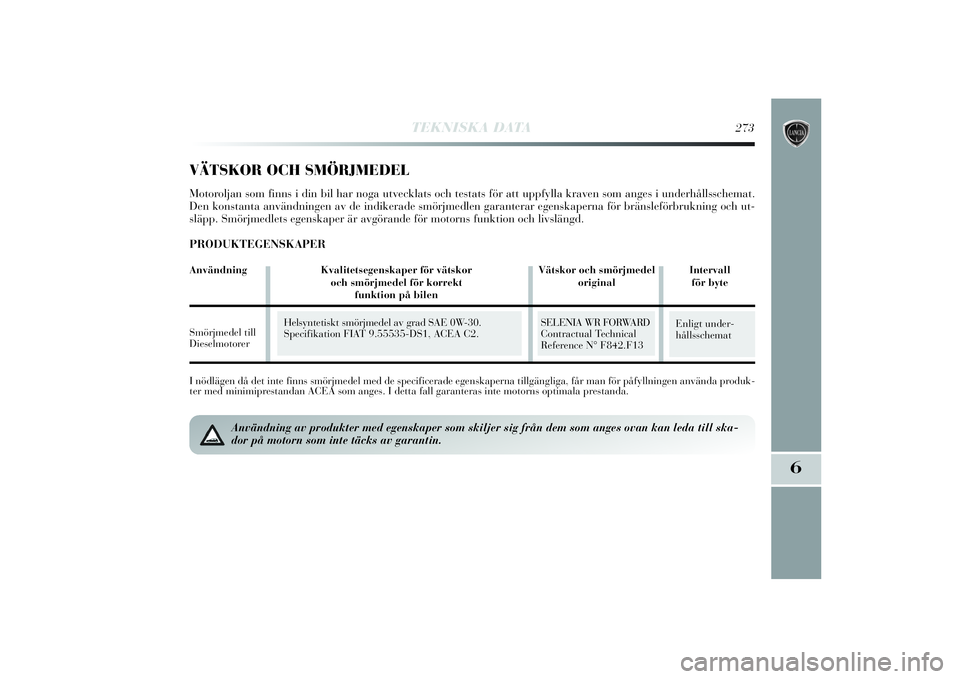

ter med minimiprestandan ACEA som anges. I detta fall garanteras inte motorns optimala prestanda.VÄTSKOR OCH SMÖRJMEDELMotoroljan som finns i din bil har noga utvecklats och testats för att uppfylla kraven som anges i underhållsschemat.
Den konstanta användningen av de indikerade smörjmedlen garanterar egenskaperna för bränsleförbrukning och ut-
släpp. Smörjmedlets egenskaper är avgörande för motorns funktion och livslängd.
PRODUKTEGENSKAPERAnvändning Kvalitetsegenskaper för vätskor Vätskor och smörjmedel Intervall
och smörjmedel för korrekt original för byte
funktion på bilen

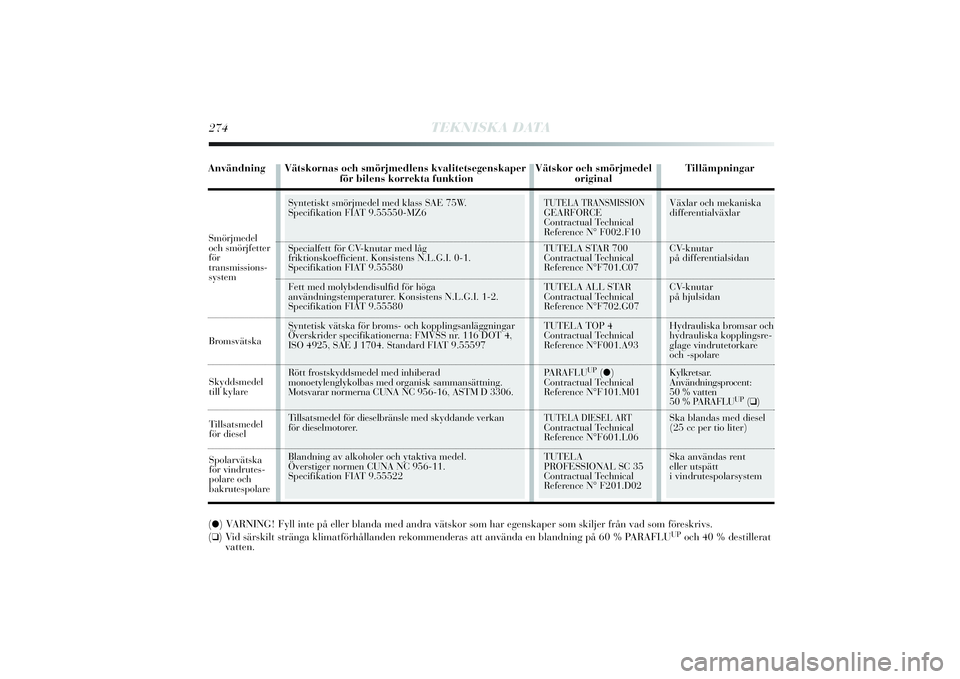

Smörjmedel till
Dieselmotorer
Helsyntetiskt smörjmedel av grad SAE 0W-30.
Specifikation FIAT 9.55535-DS1, ACEA C2.
SELENIA WR FORWARD
Contractual Technical
Reference N° F842.F13
Enligt under-
hållsschemat
Användning av produkter med egenskaper som skiljer sig från dem som anges ovan kan leda till ska-
dor på motorn som inte täcks av garantin.
257-280 Delta SV 1ed 04/10/13 15.53 Pagina 273

Växlar och mekaniska
differentialväxlar
CV-knutar
på differentialsidan
CV-knutar
på hjulsidan
Hydrauliska bromsar och
hydrauliska kopplingsre-
glage vindrutetorkare
och -spolare
Kylkretsar.
Användningsprocent:
50 % vatten
50 % PARAFLU
UP
(❑)
Ska blandas med diesel
(25 cc per tio liter)
Ska användas rent
eller utspätt
ivindrutespolarsystem
TUTELA TRANSMISSIONGEARFORCE
Contractual Technical
Reference N° F002.F10
TUTELA STAR 700
Contractual Technical
Reference N°F701.C07
TUTELA ALL STAR
Contractual Technical
Reference N°F702.G07
TUTELA TOP 4
Contractual Technical
Reference N°F001.A93
PARAFLU
UP
(●)
Contractual Technical
Reference N°F101.M01
TUTELA DIESEL ARTContractual Technical
Reference N°F601.L06
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02
Syntetiskt smörjmedel med klass SAE 75W.
Specifikation FIAT 9.55550-MZ6
Specialfett för CV-knutar med låg
friktionskoefficient. Konsistens N.L.G.I. 0-1.
Specifikation FIAT 9.55580
Fett med molybdendisulfid för höga
användningstemperaturer. Konsistens N.L.G.I. 1-2.
Specifikation FIAT 9.55580
Syntetisk vätska för broms- och kopplingsanl
äggningar
Överskrider specifikationerna: FMVSS nr. 116 DOT 4,
ISO 4925, SAE J 1704. Standard FIAT 9.55597
Rött frostskyddsmedel med inhiberad
monoetylenglykolbas med organisk sammansättning.
Motsvarar normerna CUNA NC 956-16, ASTM D 3306.
Tillsatsmedel för dieselbränsle med skyddande verkan
för dieselmotorer.
Blandning av alkoholer och ytaktiva medel.
Överstiger normen CUNA NC 956-11.
Specifikation FIAT 9.55522
274
TEKNISKA DATA
Bromsvätska
Skyddsmedel
till kylare
Tillsatsmedel
för diesel
Spolarvätska
för vindrutes-
polare och
bakrutespolare(●) VARNING! Fyll inte på eller blanda med andra vätskor som har egenskaper som skiljer från vad som föreskrivs.
(❑) Vid särskilt stränga klimatförhållanden rekommenderas att använda en blandning på 60 % PARAFLU
UP
och 40 % destillerat
vatten.
Smörjmedel
och smörjfetter
för
transmissions-
systemAnvändning Vätskornas och smörjmedlens kvalitetsegenskaper Vätskor och smörjmedel Tillämpningar
för bilens korrekta funktion original
257-280 Delta SV 1ed 04/10/13 15.53 Pagina 274

TEKNISKA DATA
275
6

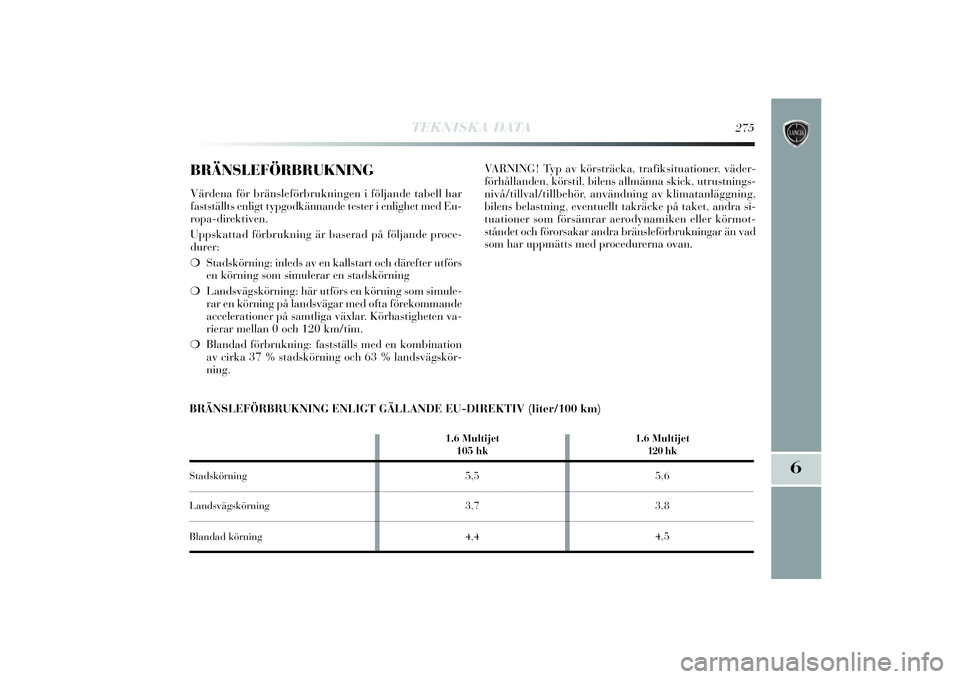

BRÄNSLEFÖRBRUKNINGVärdena för bränsleförbrukningen i följande tabell har
fastställts enligt typgodkännande tester i enlighet med Eu-
ropa-direktiven.
Uppskattad förbrukning är baserad på följande proce-
durer:
❍Stadskörning: inleds av en kallstart och därefter utförs
en körning som simulerar en stadskörning
❍Landsvägskörning: här utförs en körning som simule-
rar en körning på
landsvägar med ofta förekommande
accelerationer på samtliga växlar. Körhastigheten va-
rierar mellan 0 och 120 km/tim.
❍Blandad förbrukning: fastställs med en kombination
av cirka 37 % stadskörning och 63 % landsvägskör-
ning.VARNING! Typ av körsträcka, trafiksituationer, väder-
förhållanden, körstil, bilens allmänna skick, utrustnings-
nivå/tillval/tillbehör, användni
ng av klimatanläggning,
bilens belastning, eventuellt takräcke på taket, andra si-
tuationer som försämrar aerodynamiken eller körmot-
ståndet och förorsakar andra bränsleförbrukningar än vad
som har uppmätts med procedurerna ovan.
BRÄNSLEFÖRBRUKNING ENLIGT GÄLLANDE EU-DIREKTIV (liter/100 km)
1.6 Multijet
105 hk
1.6 Multijet
120
hk
Stadskörning
5,5
5,6
Landsvägskörning
3,7
3,8
Blandad körning
4,4
4,5
257-280 Delta SV 1ed 04/10/13 15.53 Pagina 275

276
TEKNISKA DATA

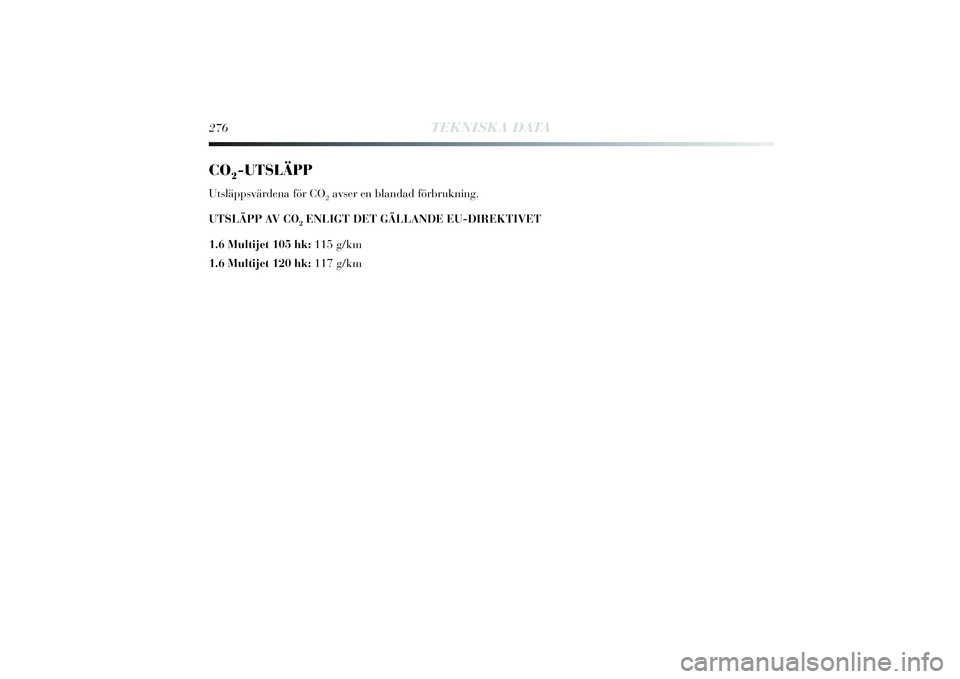

CO
2-UTSLÄPP
Utsläppsvärdena för CO
2avser en blandad förbrukning.
UTSLÄPP AV CO
2ENLIGT DET GÄLLANDE EU-DIREKTIVET
1.6 Multijet 105 hk: 115 g/km
1.6 Multijet 120 hk: 117 g/km
257-280 Delta SV 1ed 04/10/13 15.53 Pagina 276

TEKNISKA DATA
277
6

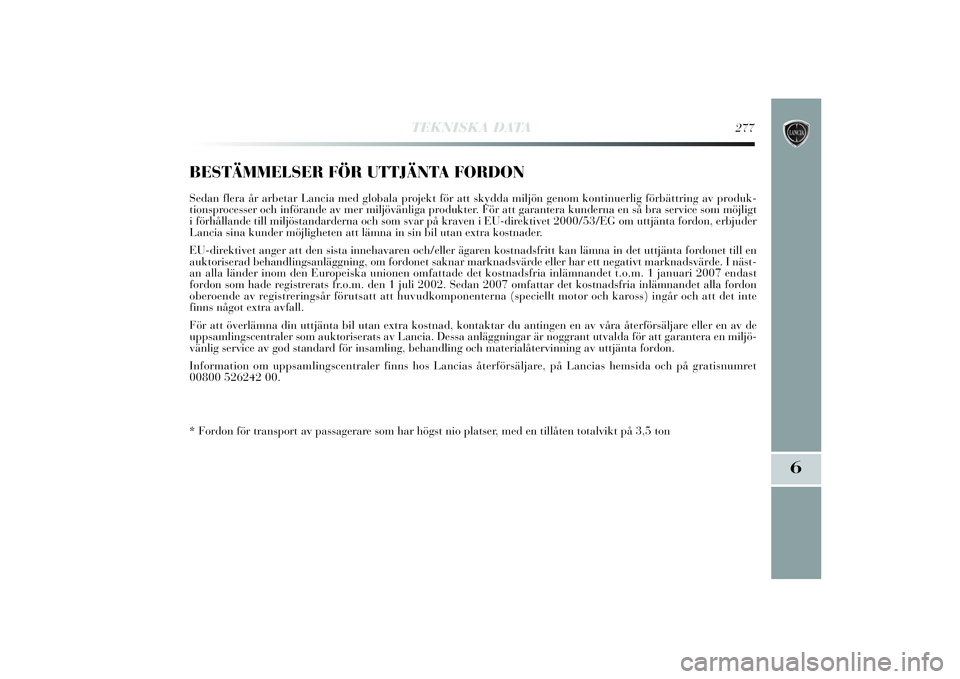

BESTÄMMELSER FÖR UTTJÄNTA FORDONSedan flera år arbetar Lancia med globala projekt för att skydda miljön genom kontinuerlig förbättring av produk-
tionsprocesser och införande av mer miljövänliga produkter. För att garantera kunderna en så bra service som möjligt
i förhållande till miljöstandarderna och som svar på kraven i EU-direktivet 2000/53/EG om uttjänta fordon, erbjuder
Lancia sina kunder möjligheten att lämna in sin bil utan extra kostnader.
EU-direktivet anger att den sista innehavaren och/eller
ägaren kostnadsfritt kan lämna in det uttjänta fordonet till en
auktoriserad behandlingsanläggning, om fordonet saknar marknadsvärde eller har ett negativt marknadsvärde. I näst-
an alla länder inom den Europeiska unionen omfattade det kostnadsfria inlämnandet t.o.m. 1 januari 2007 endast
fordon som hade registrerats fr.o.m. den 1 juli 2002. Sedan 2007 omfattar det kostnadsfria inlämnandet alla fordon
oberoende av registreringsår förutsatt att huvudkomponenterna (speciellt motor och kaross) ingår och att det inte
finns något extra avfall.
F
ör att överlämna din uttjänta bil utan extra kostnad, kontaktar du antingen en av våra återförsäljare eller en av de
uppsamlingscentraler som auktoriserats av Lancia. Dessa anläggningar är noggrant utvalda för att garantera en miljö-
vänlig service av god standard för insamling, behandling och materialåtervinning av uttjänta fordon.
Information om uppsamlingscentraler finns hos Lancias återförsäljare, på Lancias hemsida och på gratisnumret
00800 526242 00.
* Fordon för transport av passagerare som har högst nio platser, med en tillåten totalvikt på 3,5 ton
257-280 Delta SV 1ed 04/10/13 15.53 Pagina 277
