isofix Lancia Delta 2014 Instructieboek (in Dutch)

2
VEILIGHEID
155
Veiligheidsgordels ..........................................................156
SBR-systeem..................................................................157
Gordelspanners..............................................................158
Kinderen veilig vervoeren...............................................161
“Universeel” kinderzitje monteren..................................163
Inbouwvoorbereiding “Isofix”- kinderzitje .....................169
Frontairbags .................................................................173
Zijairbags (Zijairbag – Hoofdairbag) .............................178
155-182 Delta NL 1ed 26/09/13 11.03 Pagina 155

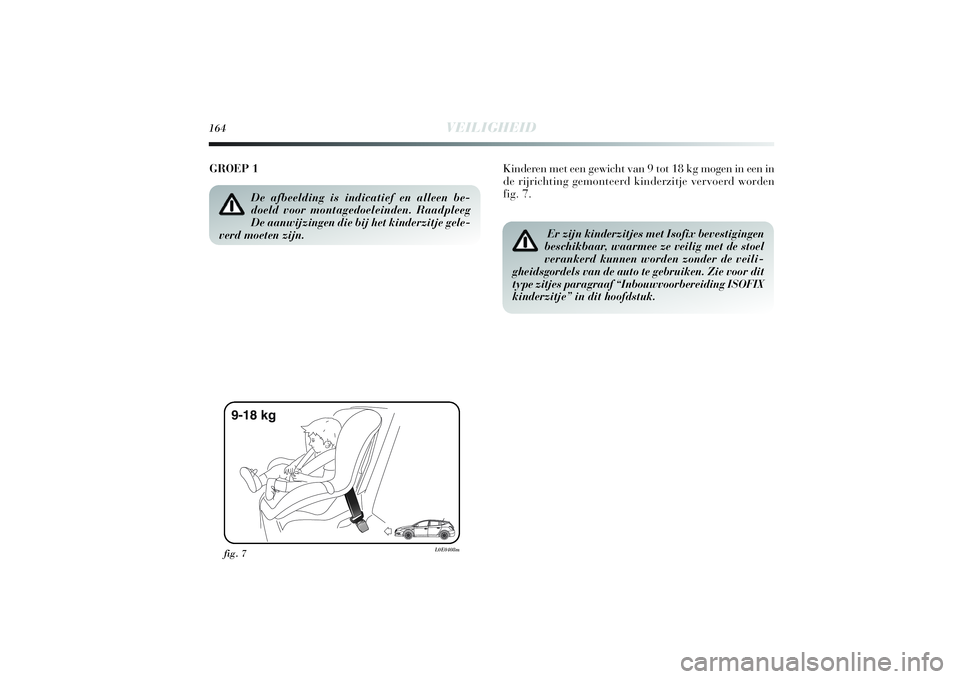

164
VEILIGHEID
Kinderen met een gewicht van 9 tot 18 kg mogen in een in
de rijrichting gemonteerd kinderzitje vervoerd worden
fig. 7. GROEP 1
De afbeelding is indicatief en alleen be-
doeld voor montagedoeleinden. Raadpleeg
De aanwijzingen die bij het kinderzitje gele-
verd moeten zijn.
Er zijn kinderzitjes met Isofix bevestigingen
beschikbaar, waarmee ze veilig met de stoel
verankerd kunnen worden zonder de veili-
gheidsgordels van de auto te gebruiken. Zie voor dit
type zitjes paragraaf “Inbouwvoorbereiding ISOFIX
kinderzitje” in dit hoofdstuk.
fig. 7
L0E0408m
155-182 Delta NL 1ed 26/09/13 11.03 Pagina 164

VEILIGHEID
169
2
INBOUWVOORBEREIDING
“ISOFIX"-KINDERZITJEDe auto is uitgerust met ISOFIX verankeringspunten,
een nieuwe standaard dat het monteren van een kinder-
zitje snel, eenvoudig en veilig maakt.
Het is mogelijk een combinatie te monteren van traditio-
nele en Isofix kinderzitjes op verschillende stoelen in de-
zelfde auto.
Een voorbeeld van een Isofix Universeel-kinderzitje voor
gewichtsgroep 1 weergegeven in fig. 10. Voor andere gewichtsgroepen zijn specifieke Isofix-kin-
derzitjes voorzien, deze kunnen alleen worden gebruikt als
ze speciaal voor deze auto z
ijn ontworpen (zie overzicht
auto’ s met bijbehorend kinderzitje).
fig. 10
L0E0065m
De afbeelding is indicatief en alleen be-
doeld voor montagedoeleinden. Raadpleeg
de aanwijzingen die bij het kinderzitje gele-
verd moeten zijn.
155-182 Delta NL 1ed 26/09/13 11.03 Pagina 169

170
VEILIGHEID
fig. 11
L0E0233m
Monteer het kinderzitje alleen bij stilstaan-
de auto. het kinderzitje is op de juiste wijze
aan de beugels bevestigd als de vergrende-
ling hoorbaar vastklikt. de instructies voor mon-
tage, demontage en plaatsing moeten in elk geval
worden opgevolgd. de fabrikant van het kinderzitje
is verplicht deze instructies bij het kinderzitje te
leveren.
MONTAGE UNIVERSEEL ISOFIX KINDERZITJE
Door het verschillende verankeringssysteem, moet het kin-
derzitje aan de daarvoor bestemde onderste metalen beu-
gels A-fig. 11 tussen de rugleuning en de zitting van
de achterbank worden bevestigd. Maak, na het verwijde-ren van de hoedenplank, de bovenste gordel (geleverd bij
het kinderzitje) vast aan de speciale beugel (na het ope-
nen van de ritssluiting B-fig. 11), die zich in de rugleu-
ning van de achterbank bevindt.
Onthoud dat in het geval van Isofix Universeel-kinder-
zitjes, alle zitjes gebruikt mogen worden die typegoed-
gekeurd zijn met het opschrift ECE R44 (R44/03 of ho-
ger) “Universeel Isofix".

In het Lancia Lineaccessori-assortiment is een Univer-
seel Isofix “Duo Plus” -kinderzitje en het speciale “G 0/1
S” zitje beschikbaar.
Zie de handleiding van het kinderzitje voor meer infor-
matie over de montage/het gebruik.
155-182 Delta NL 1ed 26/09/13 11.03 Pagina 170

Veiligheid
171
2
GESCHIKTHEID VAN DE PASSAGIERSSTOELEN VOOR HET GEBRUIK VAN ISOFIX KINDERZITJES
In de onderstaande tabel worden, in overeenstemming met de Europese standaard ECE 16, de verschillende mogelijkhe-
den weergegeven van de montage van Universeel Isofix kinderzitjes op de stoelen die zijn uitgerust met Isofix-beugels. IL: geschikt voor ISOFIX-kinderzitjes van de categorieën “Specifieke voor het voertuig", “Beperkt", of “Semi-universeel", goed-
gekeurd voor dit type voertuig.
IUF: geschikt voor Isofix-kinderzitjes die in de rijrichting gemonteerd moeten worden, van de Universele categorie en goedgekeurd
voor gebruik voor de gewichtsgroep. Gewichtsgroep Kinderzitje Isofix maat Achterzijde
richting klasse passagiers
Draagbaar wiegjeZijkant F-G ILGroep 0 tot 10 kg Tegen de rijrichting inE IL
Tegen de rijrichting inE IL
Groep 0+ tot 13 kg Tegen de rijrichting inD IL
Tegen de rijrichting inC ILTegen de rijrichting inD ILTegen de rijrichting inC IL
Groep 1 van 9 tot 18 kg In de rijrichting B IUF
In de rijrichting B1 IUFIn de rijrichting A IUF
155-182 Delta NL 1ed 26/09/13 11.03 Pagina 171

284
ALFABETISCH REGISTEREinde levensduur voertuig ....277
Elektrische ruitbediening ......91
EOBD (systeem) ...................124Fix&Go Automatic
(voorziening) ......................198
Flanklichten .........................68
Follow Me Home (systeem) ...70Gear Shift Indicator (GSI) ...28
Geavanceerd ESP–systeem ....117
Gebruik van
de versnellingsbak .............188
Gewichten ............................271
Gordelspanners .....................158
Grootlicht (bediening) ..........69
– lamp vervangen ...............215
Grootlichtsignaal ..................69
Handbediende
klimaatregeling ...................59
Handrem ..............................187
Hill Holder (systeem) ...........118
Hoofdairbag .........................178
Hoofdsteunen .......................55Identificatiegegevens ............258
Imperiaal/skidrager ..............104
Inhouden ..............................272
Instapverlichting ...................75
Instrumentenpaneel
en boordinstrumenten ........9
Instrumentenpaneel ..............8
Interieur ...............................256
Interieuruitrusting ................81
“Isofix” (inbouwvoorbereiding
kinderzitje) .........................169
Dashboardkastje ..................84
De auto opkrikken ................231
De sleutels ............................44
Derde remlicht
(lamp vervangen) ...............218
Dimlicht (bediening) .............69
– lamp vervangen ...............214
Display ................................26
Driving Advisor (systeem) .....110
DST (Dynamic
Steering Torque) .................107
Dualdrive (elektrische
stuurbekrachtiging) .....77–125Een lamp vervangen .............210
Een wiel vervangen ...............203
Een wiel verwisselen .............203
281-288 Delta NL 1ed 26/09/13 15.10 Pagina 284
