W RAZIE AWARII219
4
rys. 27L0E0166m
rys. 26L0E0165m

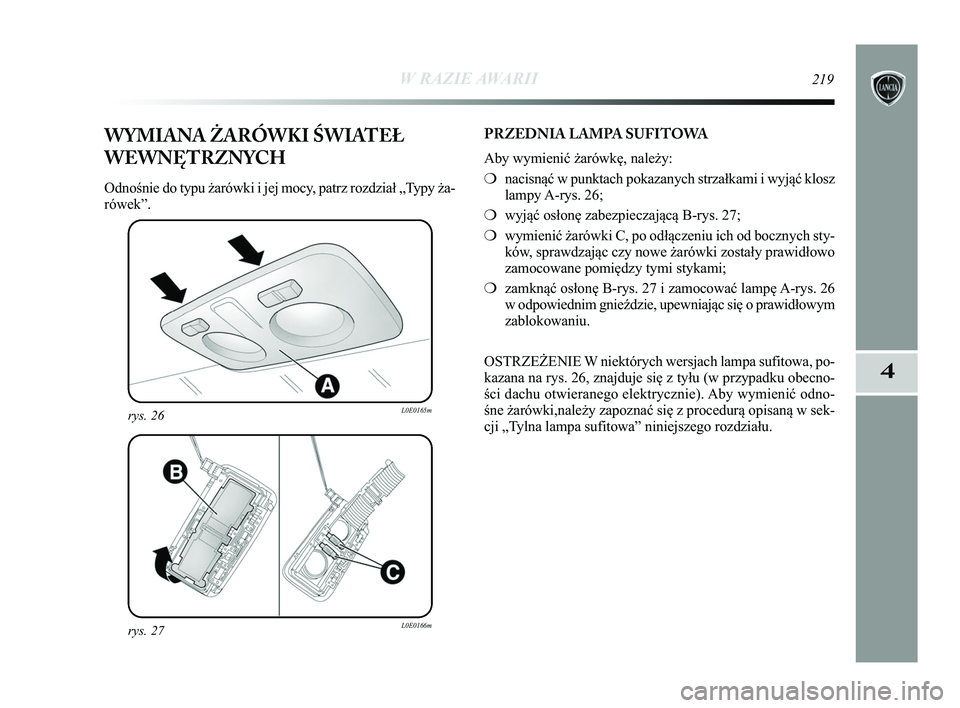

WYMIANA \bARÓWKI ŚWIATEŁ
WEWNĘTRZNYCH
Odnośnie do typu żarówki i jej mocy, patrz rozdział „Typy ża-
rówek”.PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówkę, należy:
❍
nacisnąć w punktach pokazanych strzałkami i wyjąć klosz
lampy A-rys. 26;
❍ wyjąć osłonę zabezpieczającą B-rys. 27;
❍ wymienić żarówki C, po odłączeniu ich od bocznych sty-
ków, sprawdzając czy nowe żarówki zostały prawidłowo
zamocowane pomiędzy tymi stykami;
❍ zamknąć osłonę B-rys. 27 i zamocować lampę A-rys. 26
w odpowiednim gnieździe, upewniając się o prawidłowym
zablokowaniu.
OSTRZE\bENIE W niektórych wersjach lampa sufitowa, po-
kazana na rys. 26, znajduje się z tyłu (w przypadku obecno-
ści dachu otwieranego elektrycznie). Aby wymienić odno-
śne żarówki,należy zapoznać się z procedurą opisaną\
w sek-
cji „Tylna lampa sufitowa” niniejszego rozdziału.
195-232 Delta PL 1ed 20/03/14 14:13 Pagina 219

220W RAZIE AWARII
rys. 28L0E0167mrys. 30L0E0169m
rys. 29L0E0168m

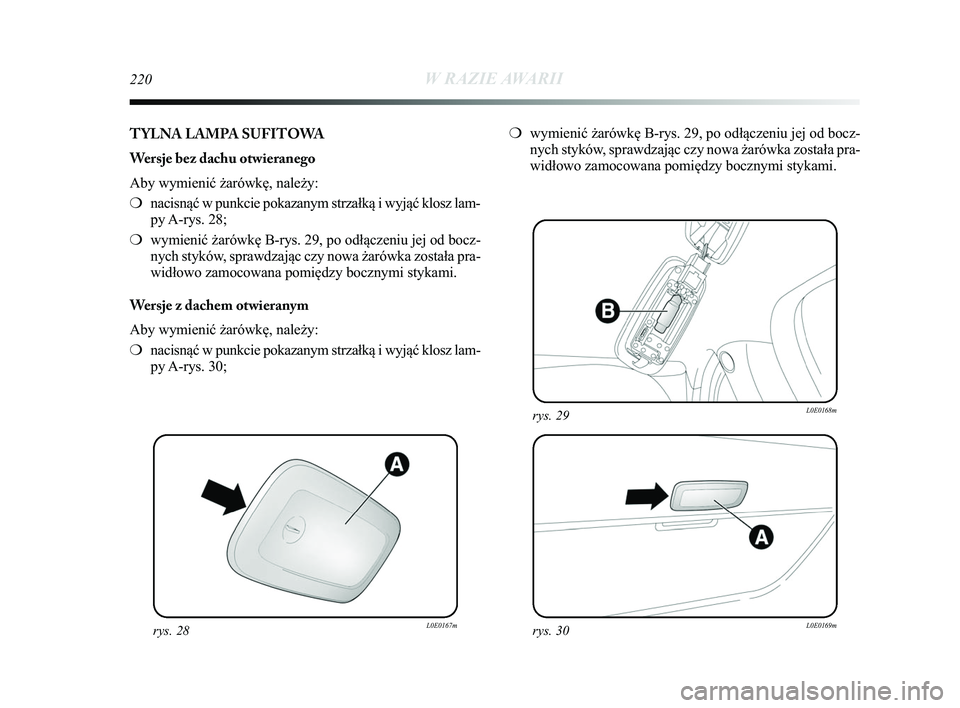

TYLNA LAMPA SUFITOWA
Wersje bez dachu otwieranego
Aby wymienić żarówkę, należy:
❍nacisnąć w punkcie pokazanym strzałką i wyjąć klosz la\
m-
py A-rys. 28;
❍ wymienić żarówkę B-rys. 29, po odłączeniu jej od bocz-\
nych styków, sprawdzając czy nowa żarówka została pra-
widłowo zamocowana pomiędzy bocznymi stykami.
Wersje z dachem otwieranym
Aby wymienić żarówkę, należy:
❍ nacisnąć w punkcie pokazanym strzałką i wyjąć klosz la\
m-
py A-rys. 30; ❍
wymienić żarówkę B-rys. 29, po odłączeniu jej od bocz-\
nych styków, sprawdzając czy nowa żarówka została pra-
widłowo zamocowana pomiędzy bocznymi stykami.
195-232 Delta PL 1ed 20/03/14 14:13 Pagina 220

W RAZIE AWARII221
4
rys. 32L0E0171mrys. 33L0E0172m

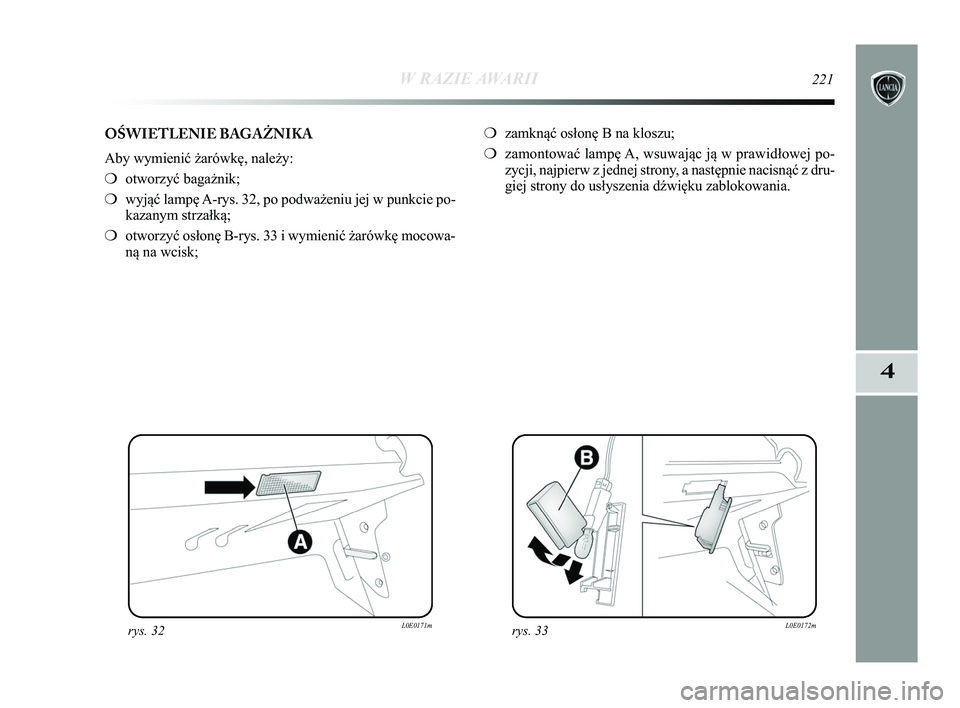

OŚWIETLENIE BAGA\bNIKA
Aby wymienić żarówkę, należy:
❍otworzyć bagażnik;
❍ wyjąć lampę A-rys. 32, po podważeniu jej w punkcie po-
kazanym strzałką;
❍ otworzyć osłonę B-rys. 33 i wymienić żarówkę mocowa\
-
ną na wcisk; ❍
zamknąć osłonę B na kloszu;
❍ zamontować lampę A, wsuwając ją w prawidłowej po-
zycji, najpierw z jednej strony, a następnie nacisnąć z dru-
giej strony do usłyszenia dźwięku zablokowania.
195-232 Delta PL 1ed 20/03/14 14:13 Pagina 221

222W RAZIE AWARII
rys. 34L0E0173mrys. 36L0E0175m
rys. 35L0E0174m

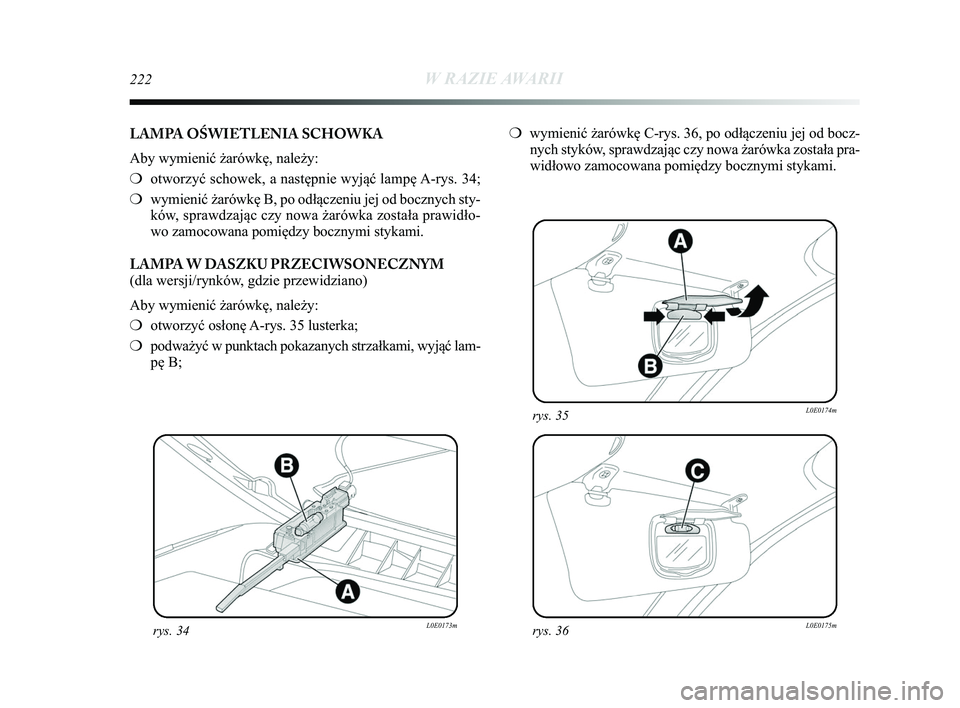

LAMPA OŚWIETLENIA SCHOWKA
Aby wymienić żarówkę, należy:
❍otworzyć schowek, a następnie wyjąć lampę A-rys. 34;
❍ wymienić żarówkę B, po odłączeniu jej od bocznych sty-\
ków, sprawdzając czy nowa żarówka została prawidło-
wo zamocowana pomiędzy bocznymi stykami.
LAMPA W DASZKU PRZECIWSONECZNYM
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić żarówkę, należy:
❍ otworzyć osłonę A-rys. 35 lusterka;
❍ podważyć w punktach pokazanych strzałkami, wyjąć lam-
pę B; ❍
wymienić żarówkę C-rys. 36, po odłączeniu jej od bocz-\
nych styków, sprawdzając czy nowa żarówka została pra-
widłowo zamocowana pomiędzy bocznymi stykami.
195-232 Delta PL 1ed 20/03/14 14:13 Pagina 222

W RAZIE AWARII223
4

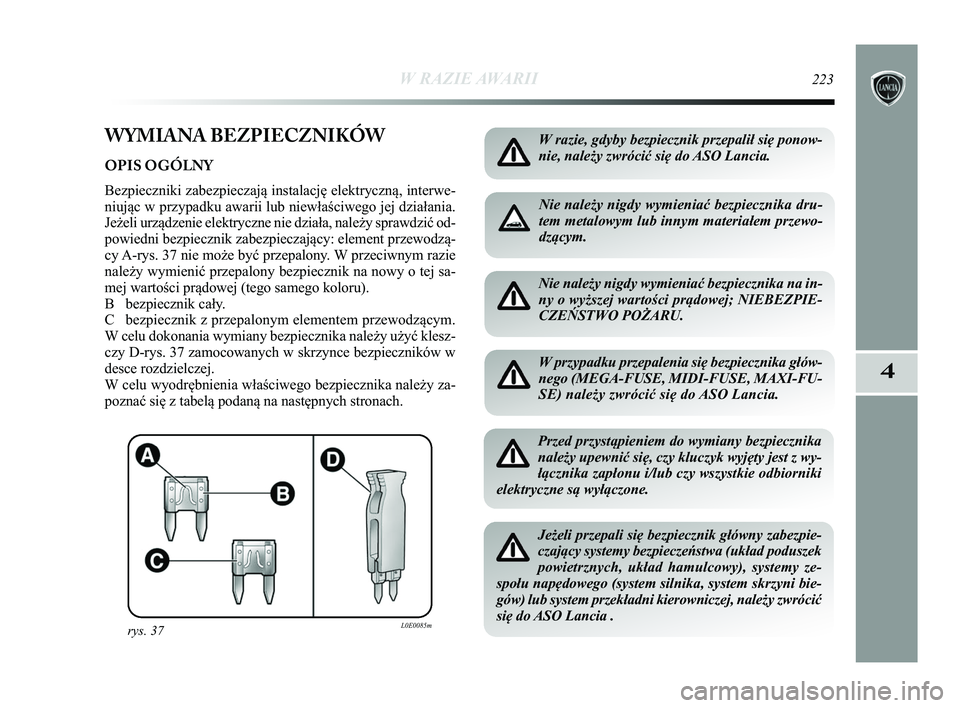

WYMIANA BEZPIECZNIKÓW
OPIS OGÓLNY
Bezpieczniki zabezpieczają instalację elektryczną, interwe-
niując w przypadku awarii lub niewłaściwego jej działania.
Jeżeli urządzenie elektryczne nie działa, należy sprawdzić\
od-
powiedni bezpiecznik zabezpieczający: element przewodzą-
cy A-rys. 37 nie może być przepalony. W przeciwnym razie
należy wymienić przepalony bezpiecznik na nowy o tej sa-
mej wartości prądowej (tego samego koloru).
B bezpiecznik cały.
C bezpiecznik z przepalonym elementem przewodzącym.
W celu dokonania wymiany bezpiecznika należy użyć klesz-
czy D-rys. 37 zamocowanych w skrzynce bezpieczników w
desce rozdzielczej.
W celu wyodrębnienia właściwego bezpiecznika należy za-
poznać się z tabelą podaną na następnych stronach.
rys. 37L0E0085m
W razie, gdyby bezpiecznik przepalił się ponow-
nie, należy zwrócić się do ASO Lancia.
Nie należy nigdy wymieniać bezpiecznika dru-
tem metalowym lub innym materiałem przewo-
dzącym.
Nie należy nigdy wymieniać bezpiecznika na in-
ny o wyższej wartości prądowej; NIEBEZPIE-
CZE\fSTWO POŻARU.
W przypadku przepalenia się bezpiecznika głów-
nego (MEGA-FUSE, MIDI-FUSE, MAXI-FU-
SE) należy zwrócić się do ASO Lancia.
Przed przystąpieniem do wymiany bezpiecznika
należy upewnić się, czy kluczyk wyjęty jest z wy-
łącznika zapłonu i/lub czy wszystkie odbiorniki
elektryczne są wyłączone.
Jeżeli przepali się bezpiecznik główny zabezpie-
czający systemy bezpieczeństwa (układ poduszek
powietrznych, układ hamulcowy), systemy ze-
społu napędowego (system silnika, system skrzyni bie-
gów) lub system przekładni kierowniczej, należy zwrócić
się do ASO Lancia .
195-232 Delta PL 1ed 20/03/14 14:13 Pagina 223

224W RAZIE AWARII

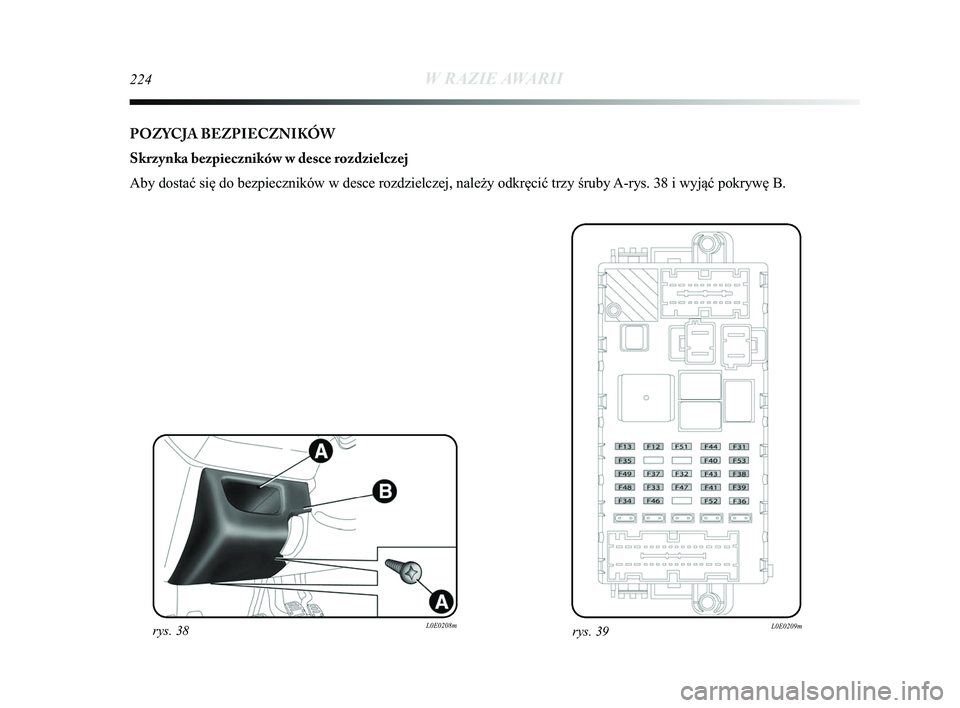

POZYCJA BEZPIECZNIKÓW
Skrzynka bezpieczników w desce rozdzielczej
Aby dostać się do bezpieczników w desce rozdzielczej, należy\
odkręcić trzy śruby A-rys. 38 i wyjąć pokrywę B.
rys. 38L0E0208mrys. 39L0E0209m
195-232 Delta PL 1ed 20/03/14 14:13 Pagina 224

W RAZIE AWARII225
4

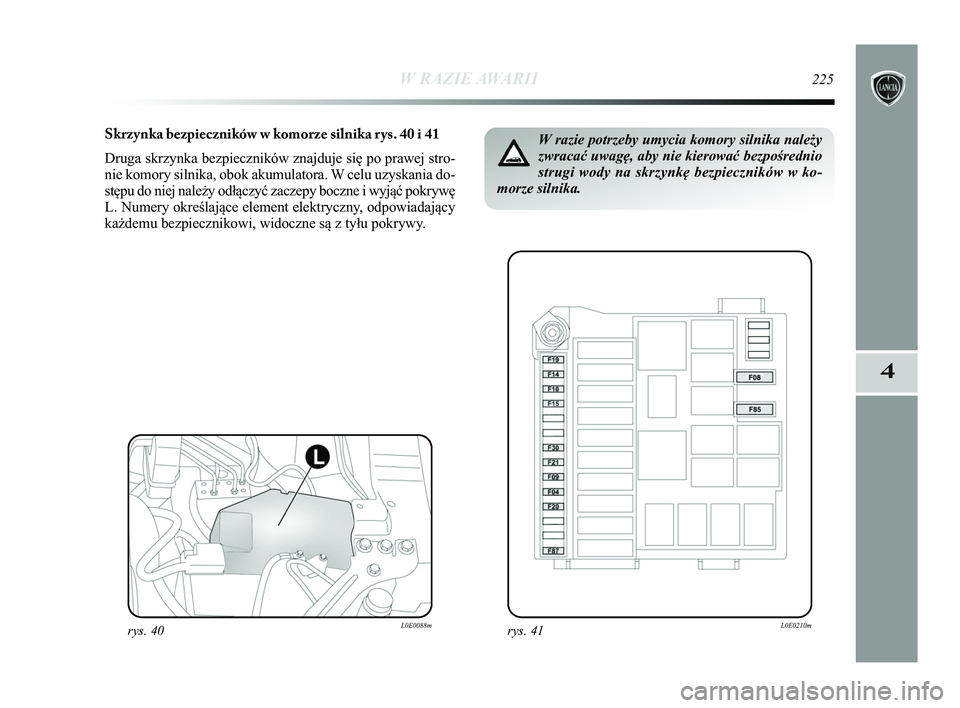

Skrzynka bezpieczników w komorze silnika rys. 40 i 41
Druga skrzynka bezpieczników znajduje się po prawej stro-
nie komory silnika, obok akumulatora. W celu uzyskania do-
stępu do niej należy odłączyć zaczepy boczne i wyjąć\
pokrywę
L. Numery określające element elektryczny, odpowiadający
każdemu bezpiecznikowi, widoczne są z tyłu pokrywy.
rys. 40L0E0088m
W razie potrzeby umycia komory silnika należy
zwracać uwagę, aby nie kierować bezpośrednio
strugi wody na skrzynkę bezpieczników w ko-
morze silnika.
rys. 41L0E0210m
195-232 Delta PL 1ed 20/03/14 14:13 Pagina 225

226W RAZIE AWARII

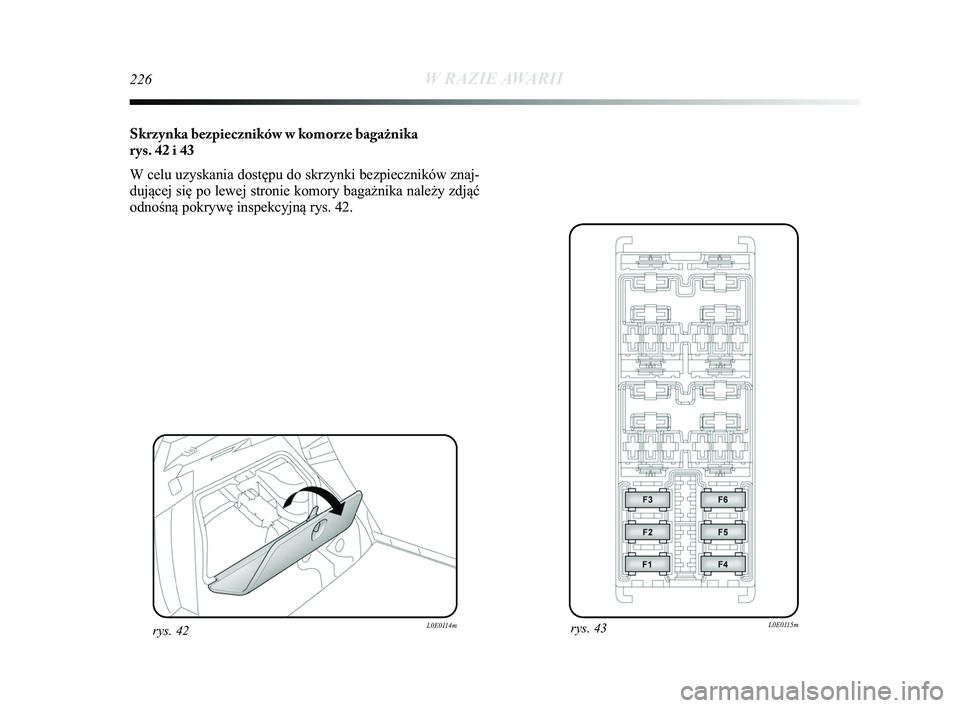

Skrzynka bezpieczników w komorze bagażnika
rys. 42 i 43
W celu uzyskania dostępu do skrzynki bezpieczników znaj-
dującej się po lewej stronie komory bagażnika należy zdją\
ć
odnośną pokrywę inspekcyjną rys. 42.
rys. 43L0E0115mrys. 42L0E0114m
195-232 Delta PL 1ed 20/03/14 14:13 Pagina 226

W RAZIE AWARII227
4
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F417,515
7,5
15 5
20
20 5
20
7,5 10
10
30
7,539
39
39
39
39
39
39
39
39
39
39
39
39
39

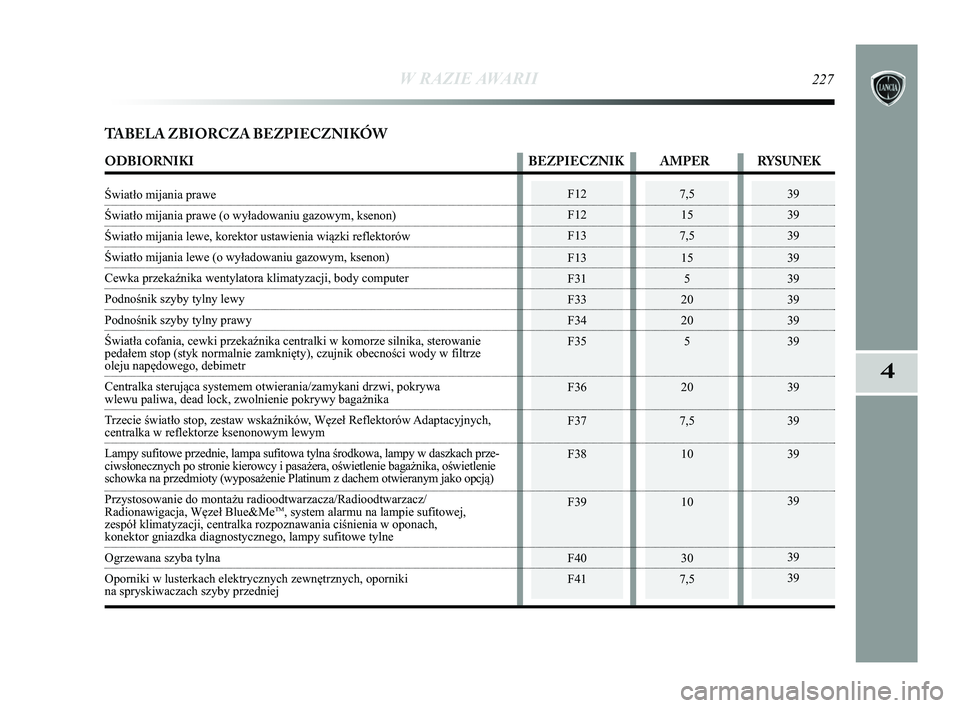

TABELA ZBIORCZA BEZPIECZNIKÓW
ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK
Światło mijania prawe
Światło mijania prawe (o wyładowaniu gazowym, ksenon)
Światło mijania lewe, korektor ustawienia wiązki reflektorów
Światło mijania lewe (o wyładowaniu gazowym, ksenon)
Cewka przekaźnika wentylatora klimatyzacji, body computer
Podnośnik szyby tylny lewy
Podnośnik szyby tylny prawy
Światła cofania, cewki przekaźnika centralki w komorze silnika, s\
terowanie
pedałem stop (styk normalnie zamknięty), czujnik obecności wo\
dy w filtrze
oleju napędowego, debimetr
Centralka sterująca systemem otwierania/zamykani drzwi, pokrywa
wlewu paliwa, dead lock, zwolnienie pokrywy bagażnika
Trzecie światło stop, zestaw wskaźników, Węzeł Reflektorów Adaptacyjnych,
centralka w reflektorze ksenonowym lewym
Lampy sufitowe przednie, lampa sufitowa tylna środkowa, lampy w daszk\
ach prze-
ciwsłonecznych po stronie kierowcy i pasażera, oświetlenie baga\
żnika, oświetlenie
schowka na przedmioty (wyposażenie Platinum z dachem otwieranym jako\
opcją)
Przystosowanie do montażu radioodtwarzacza/Radioodtwarzacz/
Radionawigacja, Węzeł Blue&Me
TM, system alarmu na lampie sufitowej,
zespół klimatyzacji, centralka rozpoznawania ciśnienia w oponac\
h,
konektor gniazdka diagnostycznego, lampy sufitowe tylne
Ogrzewana szyba tylna
Oporniki w lusterkach elektrycznych zewnętrznych, oporniki
na spryskiwaczach szyby przedniej
195-232 Delta PL 1ed 20/03/14 14:13 Pagina 227

39
39
39
39
39
39
39
39
39
228W RAZIE AWARII
F43
F44
F46
F47
F48
F49
F51
F52
F5330
15
20
20
205
5/7,5 (*) 15
7,5

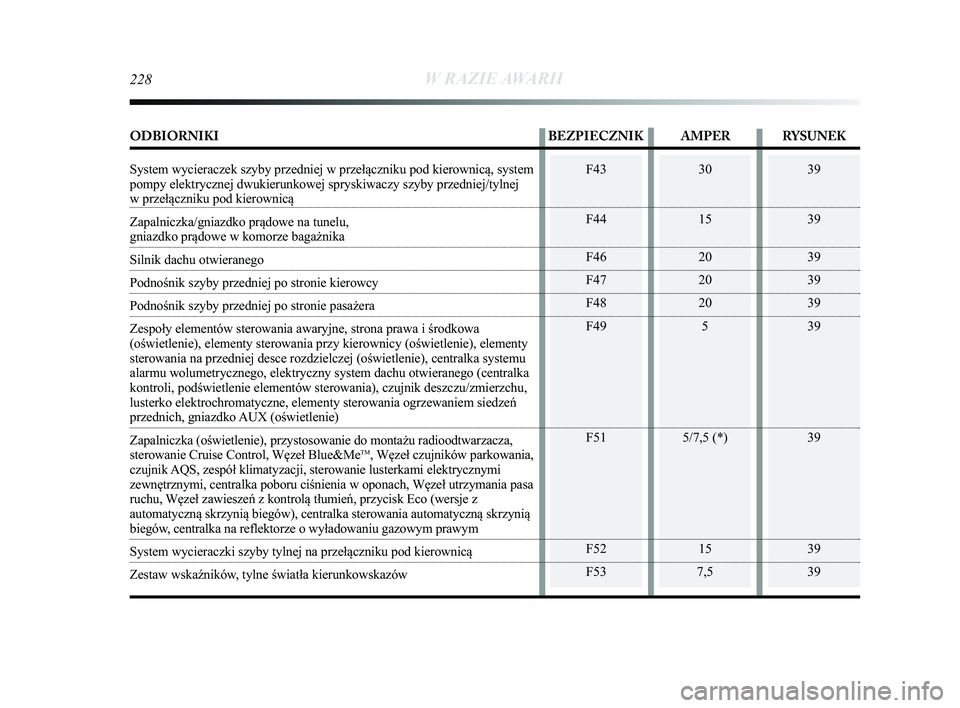

ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK
System wycieraczek szyby przedniej w przełączniku pod kierownicą\
, system
pompy elektrycznej dwukierunkowej spryskiwaczy szyby przedniej/tylnej
w przełączniku pod kierownicą
Zapalniczka/gniazdko prądowe na tunelu,
gniazdko prądowe w komorze bagażnika
Silnik dachu otwieranego
Podnośnik szyby przedniej po stronie kierowcy
Podnośnik szyby przedniej po stronie pasażera
Zespoły elementów sterowania awaryjne, strona prawa i środkowa \
(oświetlenie), elementy sterowania przy kierownicy (oświetlenie\
), elementy
sterowania na przedniej desce rozdzielczej (oświetlenie), centralka\
systemu
alarmu wolumetrycznego, elektryczny system dachu otwieranego (centralka\

kontroli, podświetlenie elementów sterowania), czujnik deszczu/zm\
ierzchu,
lusterko elektrochromatyczne, elementy sterowania ogrzewaniem siedzeń
przednich, gniazdko AUX (oświetlenie)
Zapalniczka (oświetlenie), przystosowanie do montażu radioodtwar\
zacza,
sterowanie Cruise Control, Węzeł Blue&Me
TM, Węzeł czujników parkowania,
czujnik AQS, zespół klimatyzacji, sterowanie lusterkami elektrycznymi
zewnętrznymi, centralka poboru ciśnienia w oponach, Węzeł utrzymania pasa
ruchu, Węzeł zawieszeń z kontrolą tłumień, przycisk Eco (wersje \
z
automatyczną skrzynią biegów), centralka sterowania automatycz\
ną skrzynią
biegów, centralka na reflektorze o wyładowaniu gazowym prawym
System wycieraczki szyby tylnej na przełączniku pod kierownicą
Zestaw wskaźników, tylne światła kierunkowskazów
195-232 Delta PL 1ed 20/03/14 14:13 Pagina 228
