Lancia Delta 2015 Manual de Uso e Manutenção (in Portuguese)

DADOS TÉCNICOS269
6
fig. 7
L0E0299m
DIMENSÕES
452010172700
(*) De acordo com a dimensão das jantes, são possíveis pequenas variaçõ\
es de medida. 1499 (*) 15381531
Volume da bagageira
Capacidade com veículo descarregado (normas V. D. A.) ................ 380 dm
3
Capacidade máxima........................................................................\
465 dm3
As dimensões estão expressas em mm e referem-se ao veículo equipado com
pneus de origem. a altura entende-se com o veículo descarregado.
1797
ABCDEFGH
803
257-280 Delta PT 1ed 03/09/13 14.55 Pagina 269

270DADOS TÉCNICOS

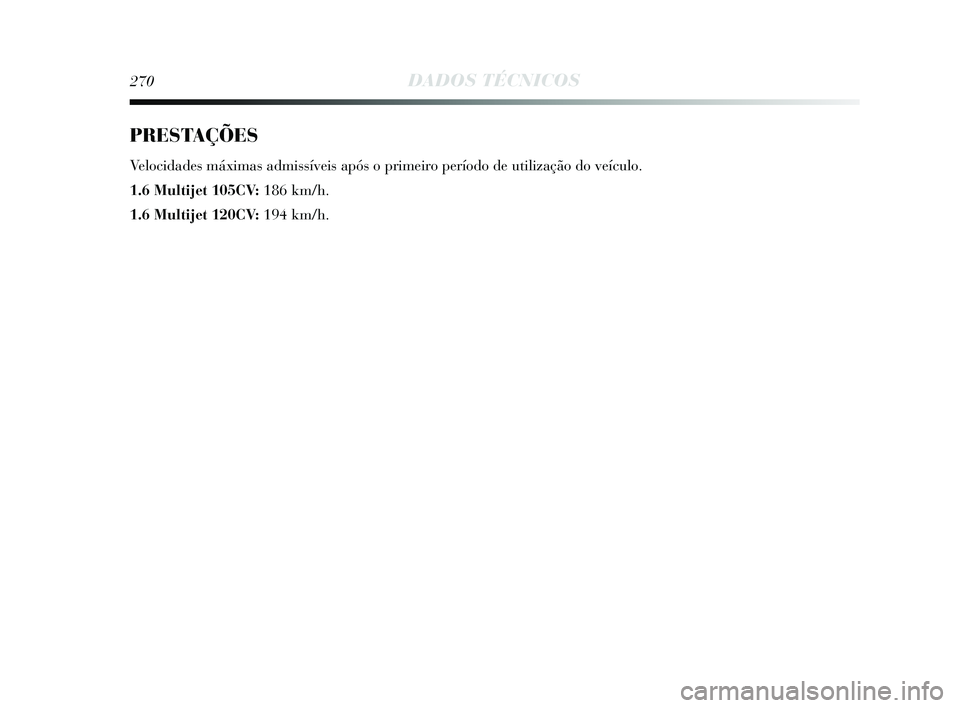

PRESTAÇÕES
Velocidades máximas admissíveis após o primeiro período de utilização do veículo.
1.6 Multijet 105CV: 186 km/h.
1.6 Multijet 120CV: 194 km/h.
257-280 Delta PT 1ed 03/09/13 14.55 Pagina 270

DADOS TÉCNICOS271
6
1410570
1090 950
1980
1300 500
80
60

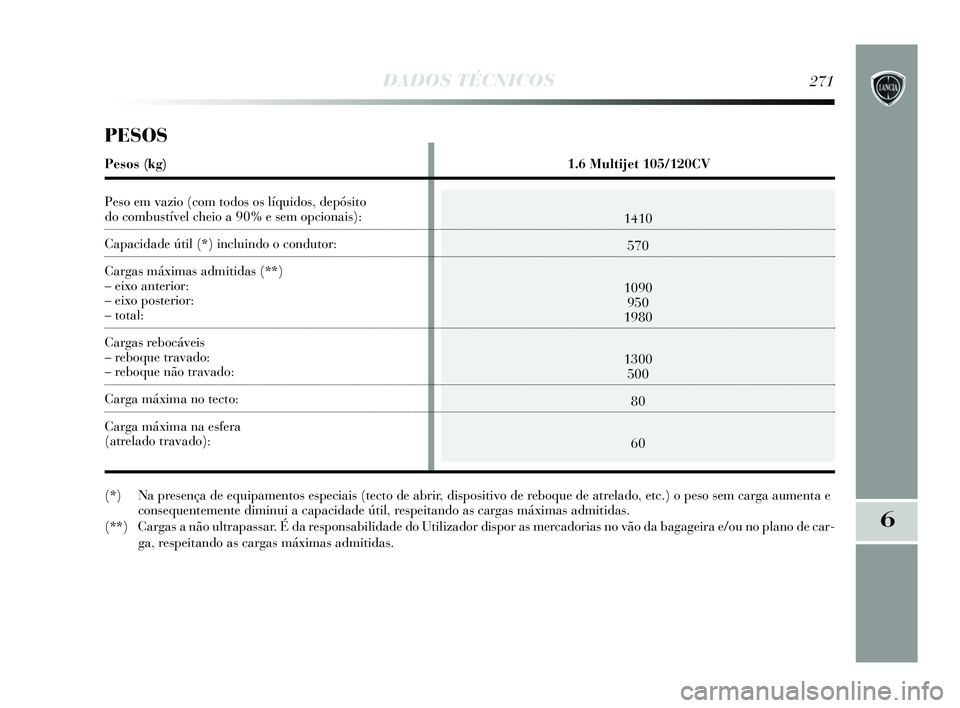

PESOS
Pesos (kg) 1.6 Multijet 105/120CV
Peso em vazio (com todos os líquidos, depósito
do combustível cheio a 90% e sem opcionais):
Capacidade útil (*) incluindo o condutor:
Cargas máximas admitidas (**)
– eixo anterior:
– eixo posterior:
– total:
Cargas rebocáveis
– reboque travado:
– reboque não travado:
Carga máxima no tecto:
Carga máxima na esfera
(atrelado travado):
(*) Na presença de equipamentos especiais (tecto de abrir, dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta e consequentemente diminui a capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de ca r-
ga, respeitando as cargas máximas admitidas.
257-280 Delta PT 1ed 03/09/13 14.55 Pagina 271

Gasóleo para autotracção
(Especificação EN590)
Mistura de água desmineralizada
e líquido PARAFLU
UPa 50% (▲)
SELENIA WR FORWARD
TUTELA TRANSMISSION GEARFORCE
TUTELA TOP 4
Mistura de água e líquido
TUTELA PROFESSIONAL SC 35
58 –
8/10 –
7,1 –
4,3 3,6
4,9 4,1
1,87 1,7
–0 ,8
6–

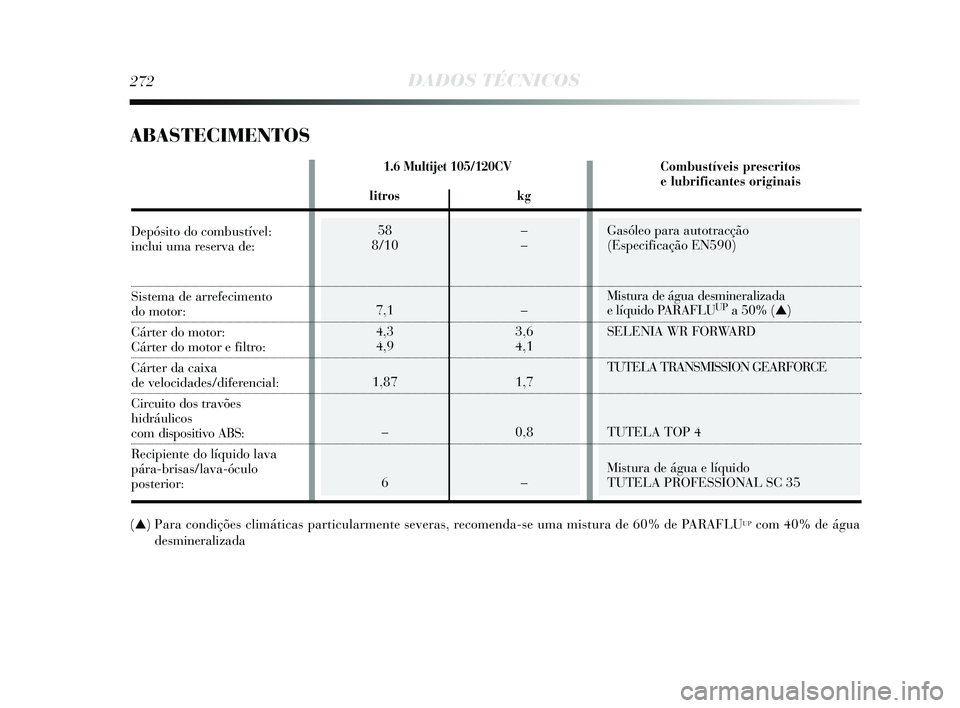

ABASTECIMENTOS
272DADOS TÉCNICOS
(▲) Para condições climáticas particularmente severas, recomenda-se uma mistura de 60% de PARAFLUUPcom 40% de água
desmineralizada
1.6 Multijet 105/120CV Combustíveis prescritos
e lubrificantes originais
litros kg
Depósito do combustível:
inclui uma reserva de:
Sistema de arrefecimento do motor:
Cárter do motor:
Cárter do motor e filtro:
Cárter da caixa
de velocidades/diferencial:
Circuito dos travões
hidráulicos
com dispositivo ABS:
Recipiente do líquido lava
pára-brisas/lava-óculo
posterior:
257-280 Delta PT 1ed 03/09/13 14.55 Pagina 272

DADOS TÉCNICOS273
6
Em casos de emergência onde não estiverem disponíveis os lubrificantes com as características especificad\
as, é permitido utilizar, pa-
ra efectuar os enchimentos, produtos com as prestações mínimas ACEA indicadas; neste caso, não estão ga\
rantidas as prestações
ideais do motor.

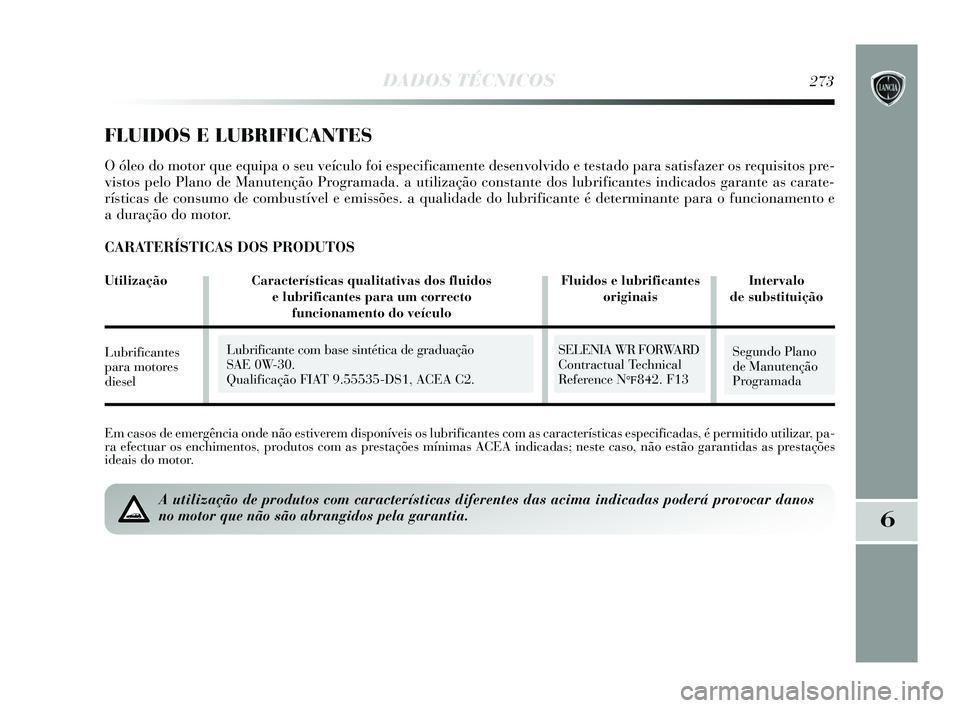

FLUIDOS E LUBRIFICANTES
O óleo do motor que equipa o seu veículo foi especificamente desen\
volvido e testado para satisfazer os requisitos pre-
vistos pelo Plano de Manutenção Programada. a utilização constante dos lubrificantes indicados garan\
te as carate-
rísticas de consumo de combustível e emissões. a qualidade do l\
ubrificante é determinante para o funcionamento e
a duração do motor.
CARATERÍSTICAS DOS PRODUTOS
Utilização Características qualitativas dos fluidos Fluidos e lubrificantes Intervalo
e lubrificantes para um correcto originaisde substituição
funcionamento do veículo
Lubrificantes
para motores
diesel
Lubrificante com base sintética de graduação
SAE 0W-30.
Qualificação FIAT 9.55535-DS1, ACEA C2. SELENIA WR FORWARD
Contractual Technical
Reference N℉ 842. F13Segundo Plano
de Manutenção
Programada
A utilização de produtos com características diferentes das aci\
ma indicadas poderá provocar danos
no motor que não são abrangidos pela garantia.
257-280 Delta PT 1ed 03/09/13 14.55 Pagina 273

Caixa de velocidades e
diferenciais mecânicos
Juntas homocinéticas
lado diferencial
Juntas homocinéticas
lado da roda
Travões hidráulicos e co-
mandos hidráulicos da
embraiagem limpador/
lava-pára-brisas
Circuitos de refrigeração.
Percentagem de emprego:
50% água 50%
PARAFLU
UP(❑)
A misturar no gasóleo
(25 cm
3por cada
10 litros)
A utilizar puro ou
diluído nos sistemas
limpa-lava-vidros
TUTELA TRANSMISSIONGEARFORCE
Contractual Technical
Reference N℉ 002.F10
TUTELA STAR 700
Contractual Technical
Reference N℉ 701.C07
TUTELA ALL STAR
Contractual Technical
Reference N℉ 702.G07
TUTELA TOP 4
Contractual Technical
Reference N℉ 001.A93
PARAFLU
UP(●)
Contractual Technical
Reference N℉ 101.M01
TUTELA DIESEL ARTContractual Technical
Reference N℉601.L06
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N℉ 201.D02
Lubrificante sintético de graduação SAE 75W.
Qualificação FIAT 9.55550-MZ6
Massa lubrificante específica para juntas homocinéticas
com baixo coeficiente de atrito. Consistência N.L.G.I.0-1.
Qualificação FIAT 9.55580
Massa lubrificante com bissulfureto de molibdénio, para
elevadas temperaturas de utilização. Consistência
N.L.G.I. 1-2. Qualificação FIAT 9.55580
Fluido sintético para sistemas de travagem e embraiagem
Ultrapassa as especificações:
FMVSS n° 116 DOT 4, ISO 4925, SAE J 1704.
Qualificação FIAT 9.55597
Protector com acção anticongelante de cor vermelha à ba-
se de glicol monoetilénico inibido com formulação orgâni-
ca. Supera as especificações CUNA NC 956-16,
ASTM D 3306.
Aditivo para gasóleos com acção protectora para motores
Diesel.
Mistura de alcóois e tensioactivos. Supera a especificação
CUNA NC 956-11. Qualificação FIAT 9.55522
274DADOS TÉCNICOS
Líquido para
travões
Protector para
radiadores
Aditivo para
o gasóleo
Líquido para
lava-pára-
brisas e
lava-óculo
posterior
(●) AVISO Não atestar nem misturar com outros líquidos com características diferentes das descritas.
(
❑) Para condições climáticas particularmente severas, recomenda-se uma mistura de 60% de PARAFLU UPcom 40% de água
desmineralizada.
Lubrificantes e
massas para
a transmissão
do movimento

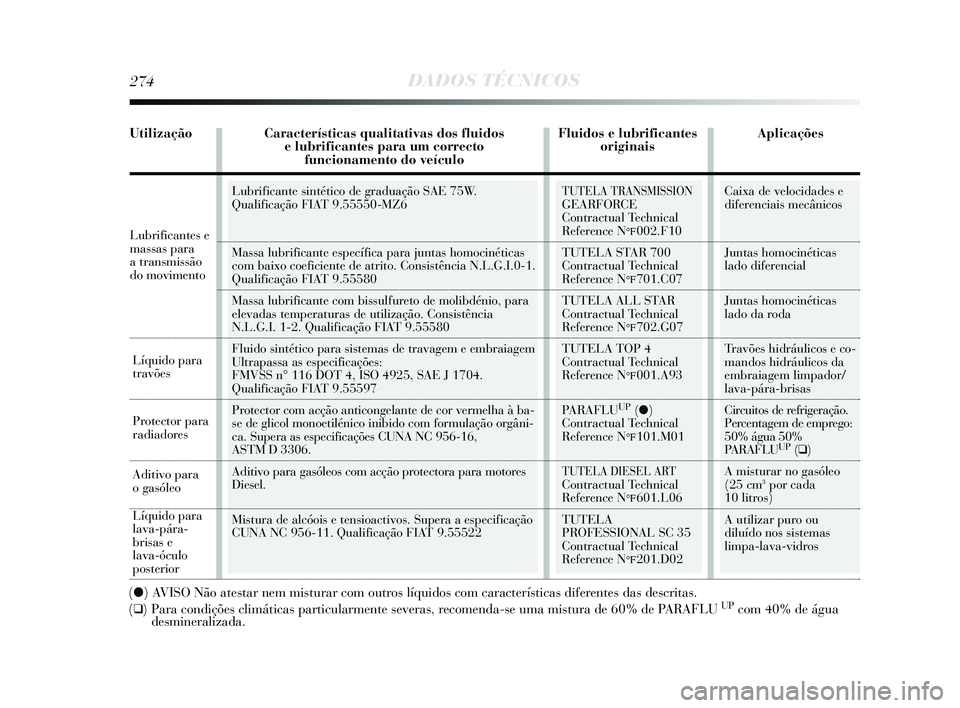

Utilização Características qualitativas dos fluidos Fluidos e lubrificantes Aplicações
e lubrificantes para um correcto originais
funcionamento do veículo
257-280 Delta PT 1ed 03/09/13 14.55 Pagina 274

DADOS TÉCNICOS275
6

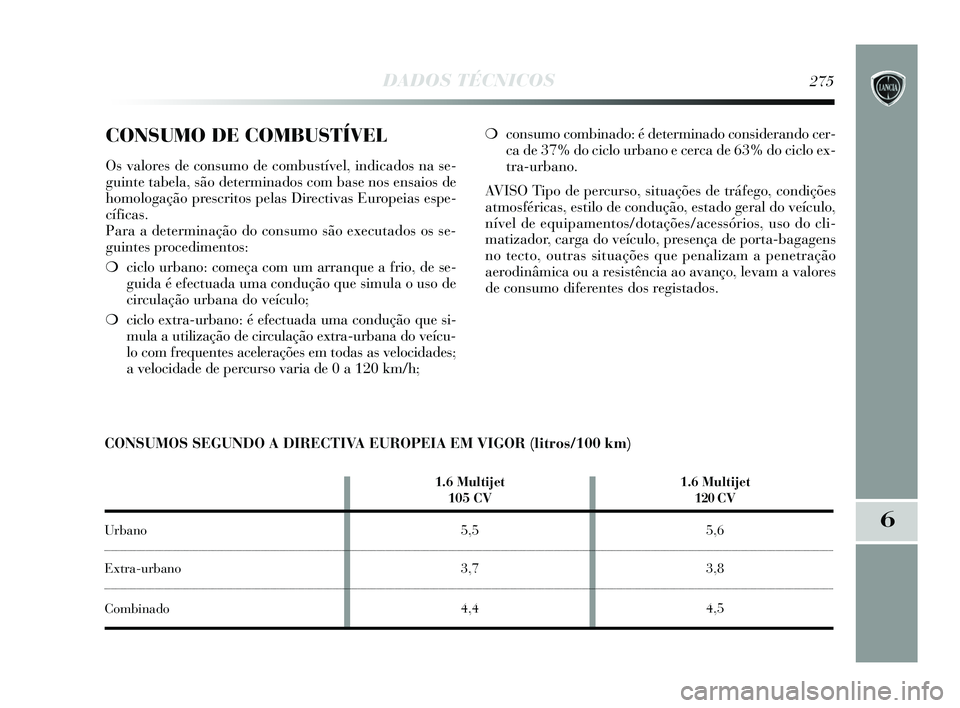

CONSUMO DE COMBUSTÍVEL
Os valores de consumo de combustível, indicados na se-
guinte tabela, são determinados com base nos ensaios de
homologação prescritos pelas Directivas Europeias espe-
cíficas.
Para a determinação do consumo são executados os se-
guintes procedimentos:
❍ciclo urbano: começa com um arranque a frio, de se-
guida é efectuada uma condução que simula o uso de
circulação urbana do veículo;
❍ ciclo extra-urbano: é efectuada uma condução que si-
mula a utilização de circulação extra-urbana do veícu-
lo com frequentes acelerações em todas as velocidades;
a velocidade de percurso varia de 0 a 120 km/h; ❍
consumo combinado: é determinado considerando cer-
ca de 37% do ciclo urbano e cerca de 63% do ciclo ex-
tra-urbano.
AVISO Tipo de percurso, situações de tráfego, condições
atmosféricas, estilo de condução, estado geral do veículo,
nível de equipamentos/dotações/acessórios, uso do cli-
matizador, carga do veículo, presença de porta-bagagens
no tecto, outras situações que penalizam a penetração
aerodinâmica ou a resistência ao avanço, levam a valores
de consumo diferentes dos registados.
CONSUMOS SEGUNDO A DIRECTIVA EUROPEIA EM VIGOR (litros/100 km)
1.6 Multijet 105 CV1.6 Multijet
120 CV
Urbano5,55,6
Extra-urbano3,73,8
Combinado4,44,5
257-280 Delta PT 1ed 03/09/13 14.55 Pagina 275

276DADOS TÉCNICOS

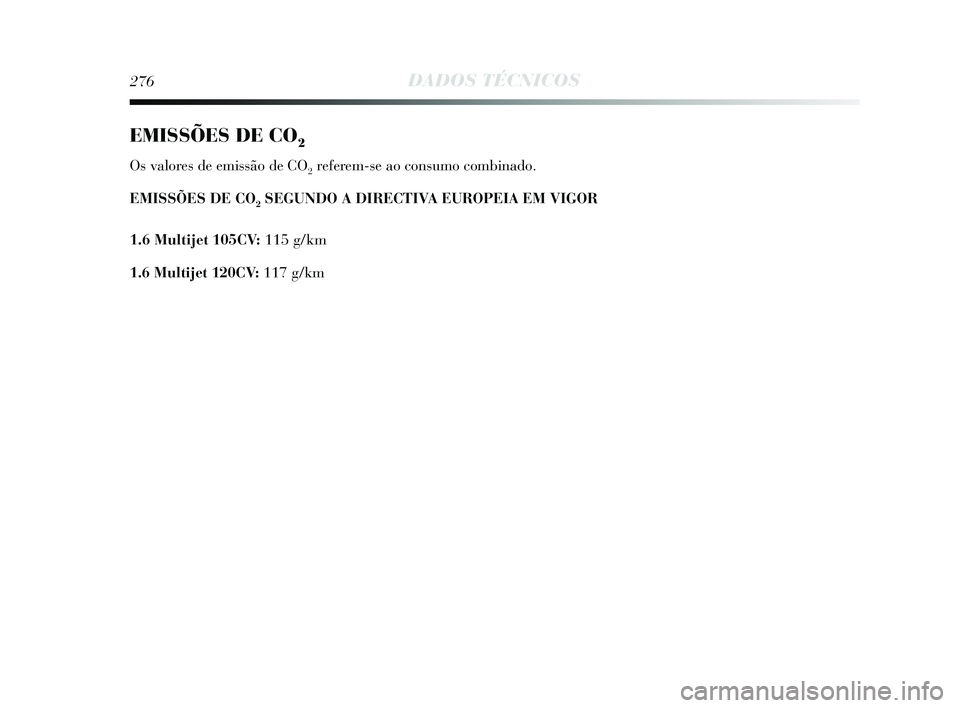

EMISSÕES DE CO2
Os valores de emissão de CO2referem-se ao consumo combinado.
EMISSÕES DE CO
2SEGUNDO A DIRECTIVA EUROPEIA EM VIGOR
1.6 Multijet 105CV: 115 g/km
1.6 Multijet 120CV: 117 g/km
257-280 Delta PT 1ed 03/09/13 14.55 Pagina 276

DADOS TÉCNICOS277
6

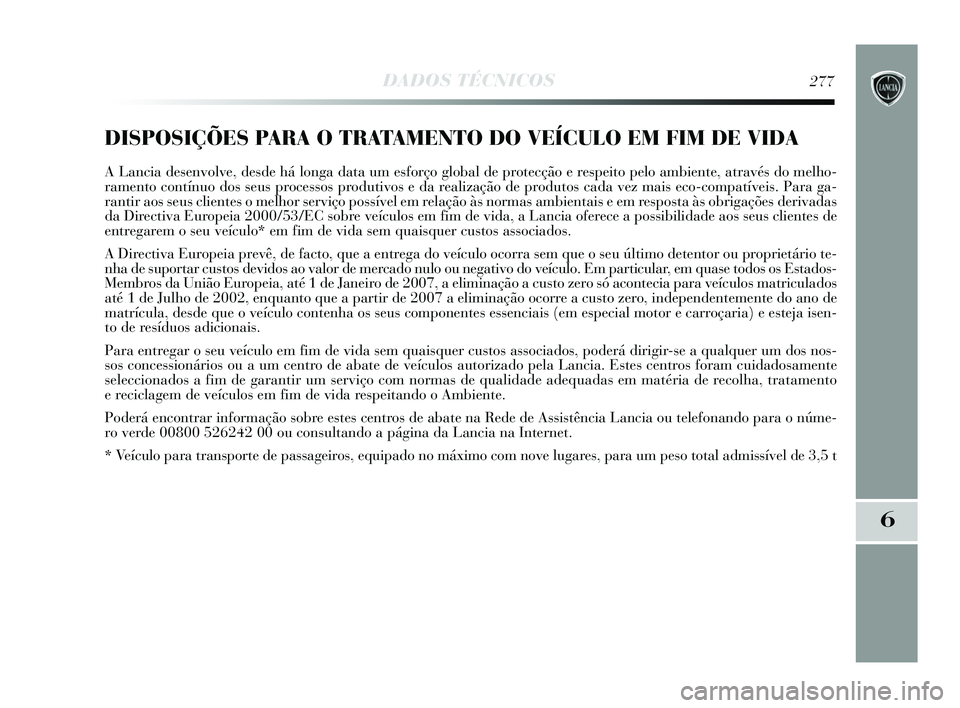

DISPOSIÇÕES PARA O TRATAMENTO DO VEÍCULO EM FIM DE VIDA
A Lancia desenvolve, desde há longa data um esforço global de protecção e respeito pelo ambiente, através do melho-
ramento contínuo dos seus processos produtivos e da realização de produtos cada vez mais eco-compatíveis. Para ga-
rantir aos seus clientes o melhor serviço possível em relação às normas ambientais e em resposta às obrigações derivadas
da Directiva Europeia 2000/53/EC sobre veículos em fim de vida, a Lancia oferece a possibilidade aos seus clientes de
entregarem o seu veículo* em fim de vida sem quaisquer custos associados.
A Directiva Europeia prevê, de facto, que a entrega do veículo ocorra sem que o seu último detentor ou proprietário te-
nha de suportar custos devidos ao valor de mercado nulo ou negativo do veículo. Em particular, em quase todos os Estados-
Membros da União Europeia, até 1 de Janeiro de 2007, a eliminação a custo zero só acontecia para veículos matriculados
até 1 de Julho de 2002, enquanto que a partir de 2007 a eliminaçã\
o ocorre a custo zero, independentemente do ano de
matrícula, desde que o veículo contenha os seus componentes essenc\
iais (em especial motor e carroçaria) e esteja isen-
to de resíduos adicionais.
Para entregar o seu veículo em fim de vida sem quaisquer custos associados, po\
derá dirigir-se a qualquer um dos nos-
sos concessionários ou a um centro de abate de veículos autorizado pela Lancia. Estes centros foram cuidadosamente
seleccionados a fim de garantir um serviço com normas de qualidade ad\
equadas em matéria de recolha, tratamento
e reciclagem de veículos em fim de vida respeitando o Ambiente.
Poderá encontrar informação sobre estes centros de abate na Rede de Assistência Lancia ou telefonando para o nú\
me-
ro verde 00800 526242 00 ou consultando a página da Lancia na Internet.
* Veículo para transporte de passageiros, equipado no máximo com nove lugares, para um peso total admissível de 3,5 t
257-280 Delta PT 1ed 03/09/13 14.55 Pagina 277
