Lancia Delta 2015 Návod k použití a údržbě (in Czech)

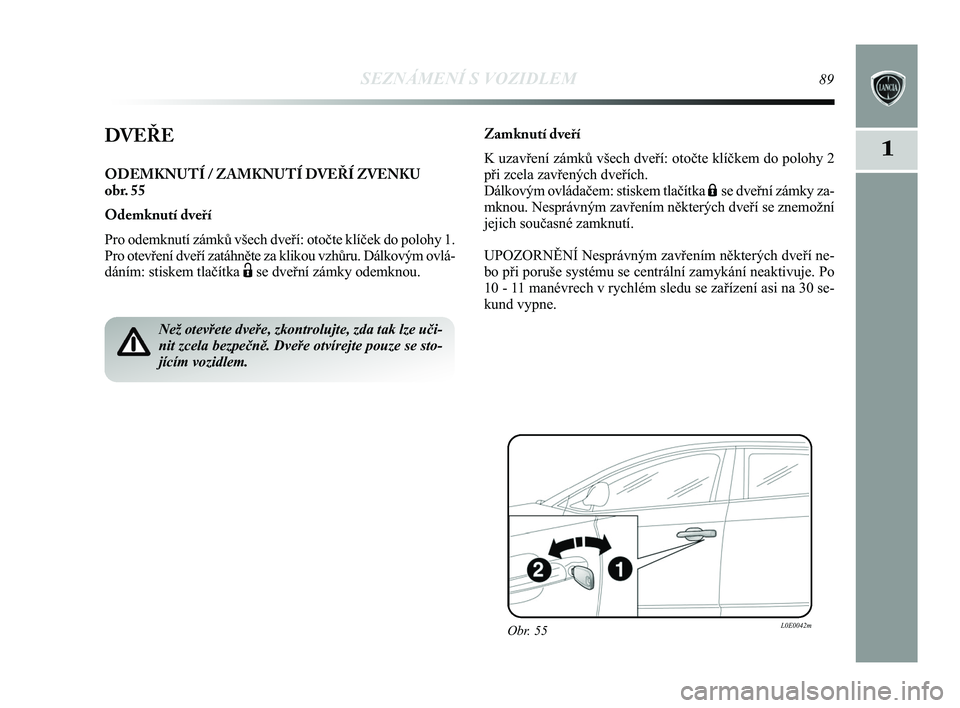

SEZNÁMENÍ S VOZIDLEM89
1DVEŘE
ODEMKNUTÍ / ZAMKNUTÍ DVEŘÍ ZVENKU
obr. 55
Odemknutí dveří
Pro odemknutí zámků všech dveří: otočte klíče\
k do polohy 1.
Pro otevření dveří zatáhněte za klikou vzhůru. Dá\
lkovým ovlá-
dáním: stiskem tlačítka Ëse dveřní zámky odemknou.
Než otevřete dveře, zkontrolujte, zda tak lze uči-
nit zcela bezpečně. Dveře otvírejte pouze se sto-
jícím vozidlem.
Obr. 55L0E0042m
Zamknutí dveří
K uzavření zámků všech dveří: otočte klíčk\
em do polohy 2
při zcela zavřených dveřích.
Dálkovým ovládačem: stiskem tlačítka Áse dveřní zámky za-
mknou. Nesprávným zavřením některých dveří se zn\
emožní
jejich současné zamknutí.
UPOZORN\bNÍ Nesprávným zavřením některých dveří\
ne-
bo při poruše systému se centrální zamykání neaktiv\
uje. Po
10 - 11 manévrech v rychlém sledu se zařízení asi na 30 se-
kund vypne.
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 89

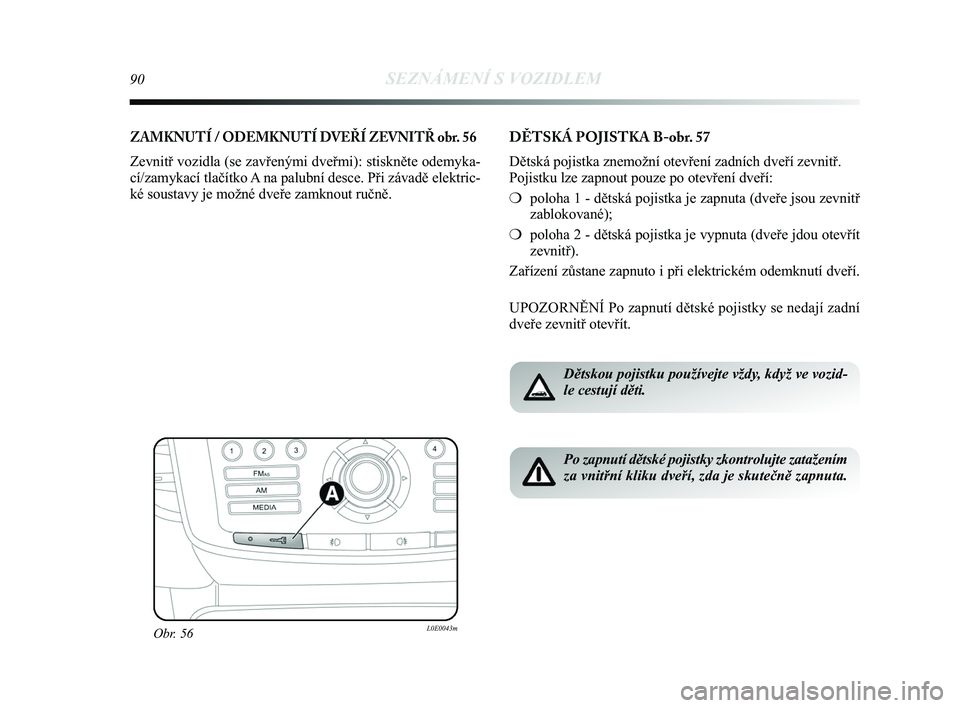

90SEZNÁMENÍ S VOZIDLEM
ZAMKNUTÍ / ODEMKNUTÍ DVEŘÍ ZEVNITŘ obr. 56
Zevnitř vozidla (se zavřenými dveřmi): stiskněte odemyk\
a-
cí/zamykací tlačítko A na palubní desce. Při závadě elektric-
ké soustavy je možné dveře zamknout ručně.
Obr. 56L0E0043m
DĚTSKÁ POJISTKA B-obr. 57
Dětská pojistka znemožní otevření zadních dveří\
zevnitř.
Pojistku lze zapnout pouze po otevření dveří:
❍poloha 1 - dětská pojistka je zapnuta (dveře jsou zevnitř
zablokované);
❍ poloha 2 - dětská pojistka je vypnuta (dveře jdou otevří\
t
zevnitř).
Zařízení zůstane zapnuto i při elektrickém odemknutí\
dveří.
UPOZORN\bNÍ Po zapnutí dětské pojistky se nedají zadní\
dveře zevnitř otevřít.
Po zapnutí dětské pojistky zkontrolujte zatažením
za vnitřní kliku dveří, zda je skutečně zapnuta.
Dětskou pojistku používejte vždy, když ve vozid-
le cestují děti.
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 90

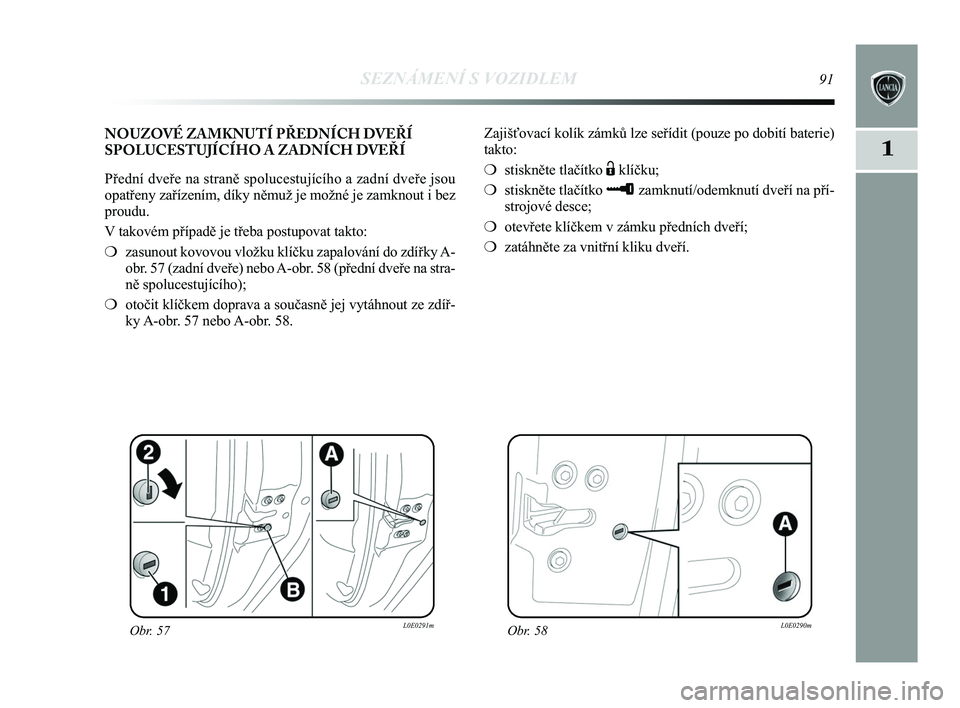

SEZNÁMENÍ S VOZIDLEM91
1
Zajišťovací kolík zámků lze seřídit (pouze po d\
obití baterie)
takto:
❍stiskněte tlačítko
Ëklíčku;
❍ stiskněte tlačítko
≈zamknutí/odemknutí dveří na pří-
strojové desce;
❍ otevřete klíčkem v zámku předních dveří;
❍ zatáhněte za vnitřní kliku dveří.
Obr. 57L0E0291m
NOUZOVÉ ZAMKNUTÍ PŘEDNÍCH DVEŘÍ
SPOLUCESTUJÍCÍHO A ZADNÍCH DVEŘÍ
Přední dveře na straně spolucestujícího a zadní dve\
ře jsou
opatřeny zařízením, díky němuž je možné je za\
mknout i bez
proudu.
V takovém případě je třeba postupovat takto:
❍zasunout kovovou vložku klíčku zapalování do zdířky\
A-
obr. 57 (zadní dveře) nebo A-obr. 58 (přední dveře na stra-
ně spolucestujícího);
❍ otočit klíčkem doprava a současně jej vytáhnout ze zdí\
ř-
ky A-obr. 57 nebo A-obr. 58.
Obr. 58L0E0290m
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 91

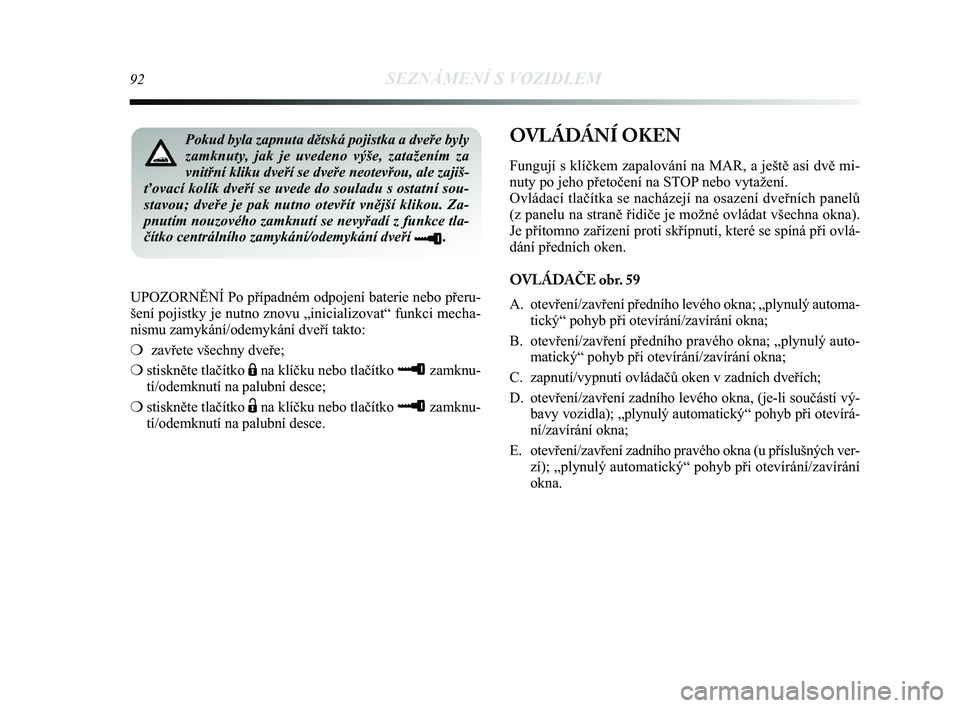

92SEZNÁMENÍ S VOZIDLEM
UPOZORN\bNÍ Po případném odpojení baterie nebo přeru-
šení pojistky je nutno znovu „inicializovat“ funkci mecha-
nismu zamykání/odemykání dveří takto:
❍zavřete všechny dveře;
❍ stiskněte tlačítko
Ána klíčku nebo tlačítko ≈zamknu-
tí/odemknutí na palubní desce;
❍ stiskněte tlačítko
Ëna klíčku nebo tlačítko ≈zamknu-
tí/odemknutí na palubní desce.
Pokud byla zapnuta dětská pojistka a dveře byly
zamknuty, jak je uvedeno výše, zatažením za
vnitřní kliku dveří se dveře neotevřou, ale zajiš-
ťovací kolík dveří se uvede do souladu s ostatní sou-
stavou; dveře je pak nutno otevřít vnější klikou. Za-
pnutím nouzového zamknutí se nevyřadí z funkce tla-
čítko centrálního zamykání/odemykání dveří\

≈.
OVLÁDÁNÍ OKEN
Fungují s klíčkem zapalování na MAR, a ještě asi dv\
ě mi-
nuty po jeho přetočení na STOP nebo vytažení.
Ovládací tlačítka se nacházejí na osazení dveřní\
ch panelů
(z panelu na straně řidiče je možné ovládat všechn\
a okna).
Je přítomno zařízení proti skřípnutí, které s\
e spíná při ovlá-
dání předních oken.
OVLÁDAČE obr. 59
A. otevření/zavření předního levého okna; „plynulý\
automa- tický“ pohyb při otevírání/zavírání okna;
B. otevření/zavření předního pravého okna; „plynulý\
auto- matický“ pohyb při otevírání/zavírání okna;
C. zapnutí/vypnutí ovládačů oken v zadních dveřích;\
D. otevření/zavření zadního levého okna, (je-li součá\
stí vý- bavy vozidla); „plynulý automatický“ pohyb při otevír\
á-
ní/zavírání okna;
E. otevření/zavření zadního pravého okna (u příslu\
šných ver- zí); „plynulý automatický“ pohyb při otevírání\
/zavírání
okna.
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 92

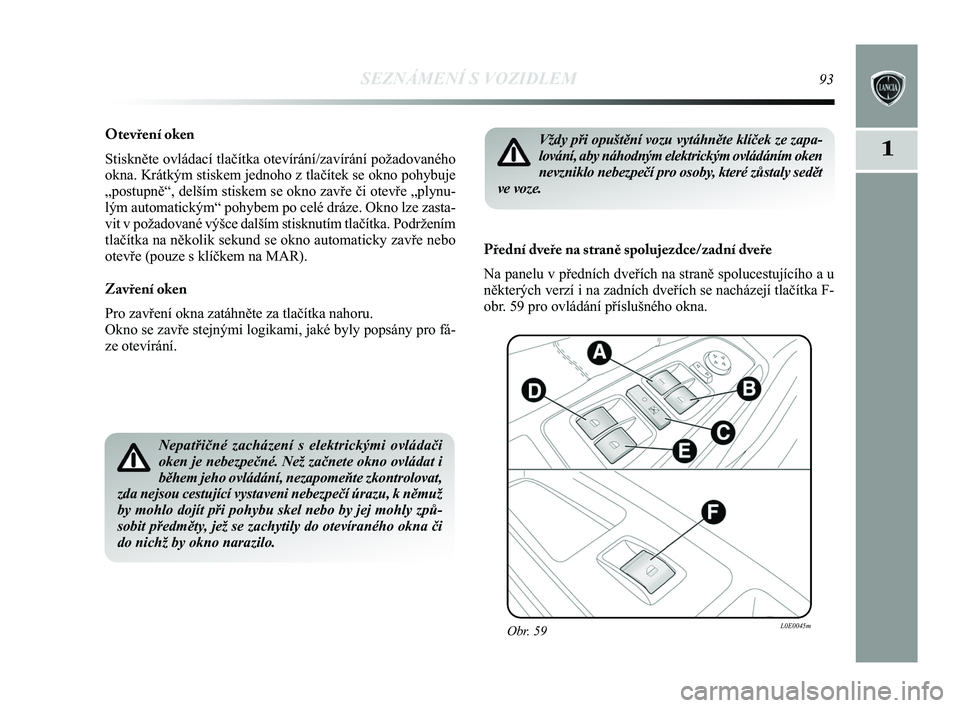

SEZNÁMENÍ S VOZIDLEM93
1
Otevření oken
Stiskněte ovládací tlačítka otevírání/zavírá\
ní požadovaného
okna. Krátkým stiskem jednoho z tlačítek se okno pohybuje
„postupně“, delším stiskem se okno zavře či otevř\
e „plynu-
lým automatickým“ pohybem po celé dráze. Okno lze zasta-
vit v požadované výšce dalším stisknutím tlačí\
tka. Podržením
tlačítka na několik sekund se okno automaticky zavře nebo
otevře (pouze s klíčkem na MAR).
Zavření oken
Pro zavření okna zatáhněte za tlačítka nahoru.
Okno se zavře stejnými logikami, jaké byly popsány pro fá\
-
ze otevírání.
Nepatřičné zacházení s elektrickými ovládači
oken je nebezpečné. Než začnete okno ovládat i
během jeho ovládání, nezapomeňte zkontrolovat,
zda nejsou cestující vystaveni nebezpečí úrazu, k němu\
ž
by mohlo dojít při pohybu skel nebo by jej mohly způ-
sobit předměty, jež se zachytily do otevíraného okna či
do nichž by okno narazilo.
Vždy při opuštění vozu vytáhněte klíček ze za\
pa-
lování, aby náhodným elektrickým ovládáním oken
nevzniklo nebezpečí pro osoby, které zůstaly sedět
ve voze.
Obr. 59L0E0045m
Přední dveře na straně spolujezdce/zadní dveře
Na panelu v předních dveřích na straně spolucestující\
ho a u
některých verzí i na zadních dveřích se nacházejí\
tlačítka F-
obr. 59 pro ovládání příslušného okna.
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 93

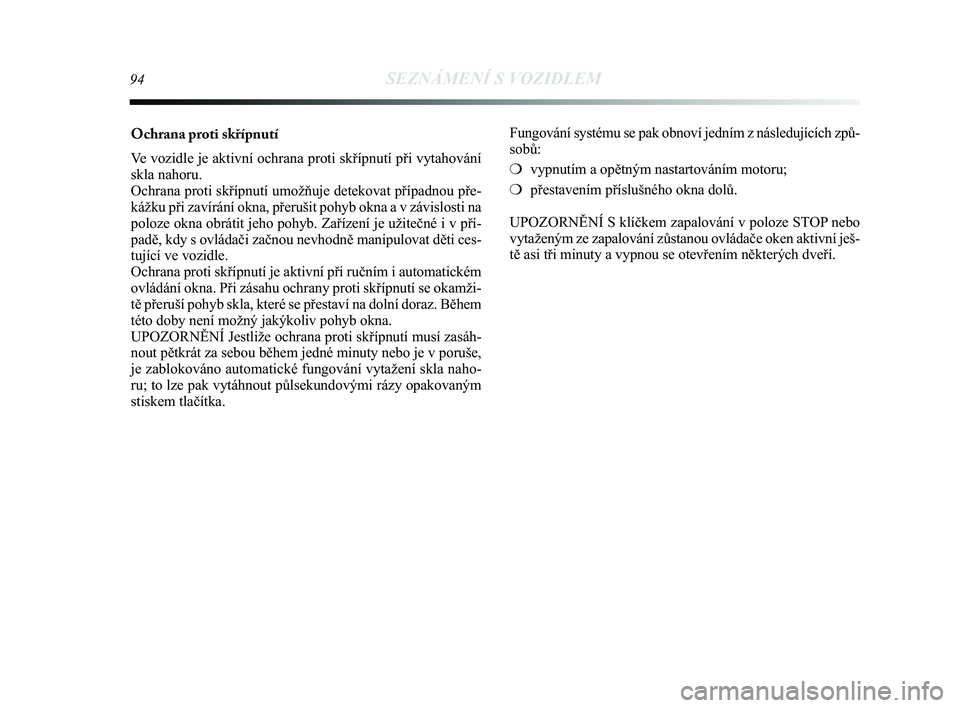

94SEZNÁMENÍ S VOZIDLEM
Ochrana proti skřípnutí
Ve vozidle je aktivní ochrana proti skřípnutí při vytahová\
ní
skla nahoru.
Ochrana proti skřípnutí umožňuje detekovat případno\
u pře-
kážku při zavírání okna, přerušit pohyb okna a v\
závislosti na
poloze okna obrátit jeho pohyb. Zařízení je užitečné\
i v pří-
padě, kdy s ovládači začnou nevhodně manipulovat děti \
ces-
tující ve vozidle.
Ochrana proti skřípnutí je aktivní při ručním i aut\
omatickém
ovládání okna. Při zásahu ochrany proti skřípnutí\
se okamži-
tě přeruší pohyb skla, které se přestaví na dolní\
doraz. Během
této doby není možný jakýkoliv pohyb okna.
UPOZORN\bNÍ Jestliže ochrana proti skřípnutí musí zasá\
h-
nout pětkrát za sebou během jedné minuty nebo je v poruše\
,
je zablokováno automatické fungování vytažení skla nah\
o-
ru; to lze pak vytáhnout půlsekundovými rázy opakovaným
stiskem tlačítka.Fungování systému se pak obnoví jedním z následujíc\
ích způ-
sobů:
❍
vypnutím a opětným nastartováním motoru;
❍ přestavením příslušného okna dolů.
UPOZORN\bNÍ S klíčkem zapalování v poloze STOP nebo
vytaženým ze zapalování zůstanou ovládače oken akti\
vní ješ-
tě asi tři minuty a vypnou se otevřením některých dveř\
í.
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 94

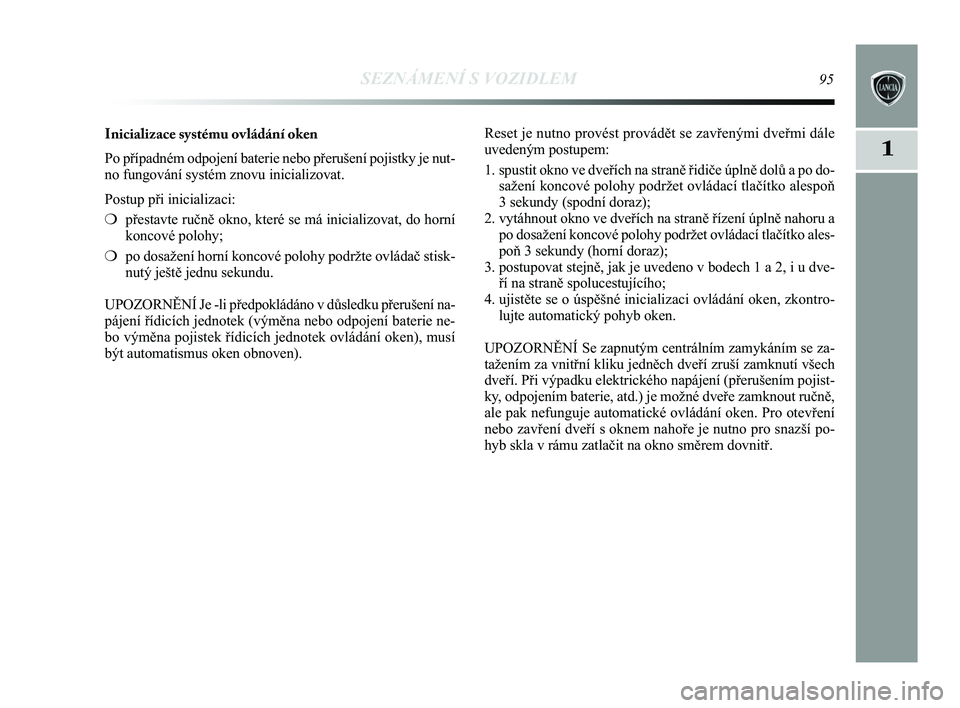

SEZNÁMENÍ S VOZIDLEM95
1
Inicializace systému ovládání oken
Po případném odpojení baterie nebo přerušení pojist\
ky je nut-
no fungování systém znovu inicializovat.
Postup při inicializaci:
❍přestavte ručně okno, které se má inicializovat, do horní\
koncové polohy;
❍ po dosažení horní koncové polohy podržte ovládač st\
isk-
nutý ještě jednu sekundu.
UPOZORN\bNÍ Je -li předpokládáno v důsledku přeruše\
ní na-
pájení řídicích jednotek (výměna nebo odpojení \
baterie ne-
bo výměna pojistek řídicích jednotek ovládání ok\
en), musí
být automatismus oken obnoven). Reset je nutno provést provádět se zavřenými dveřmi dá\
le
uvedeným postupem:
1. spustit okno ve dveřích na straně řidiče úplně dolů\
a po do-
sažení koncové polohy podržet ovládací tlačítko \
alespoň
3 sekundy (spodní doraz);
2. vytáhnout okno ve dveřích na straně řízení úplně\
nahoru a po dosažení koncové polohy podržet ovládací tlačí\
tko ales-
poň 3 sekundy (horní doraz);
3. postupovat stejně, jak je uvedeno v bodech 1 a 2, i u dve- ří na straně spolucestujícího;
4. ujistěte se o úspěšné inicializaci ovládání oken\
, zkontro- lujte automatický pohyb oken.
UPOZORN\bNÍ Se zapnutým centrálním zamykáním se za-
tažením za vnitřní kliku jedněch dveří zruší \
zamknutí všech
dveří. Při výpadku elektrického napájení (přeru\
šením pojist-
ky, odpojením baterie, atd.) je možné dveře zamknout ručně\
,
ale pak nefunguje automatické ovládání oken. Pro otevření\
nebo zavření dveří s oknem nahoře je nutno pro snazší\
po-
hyb skla v rámu zatlačit na okno směrem dovnitř.
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 95

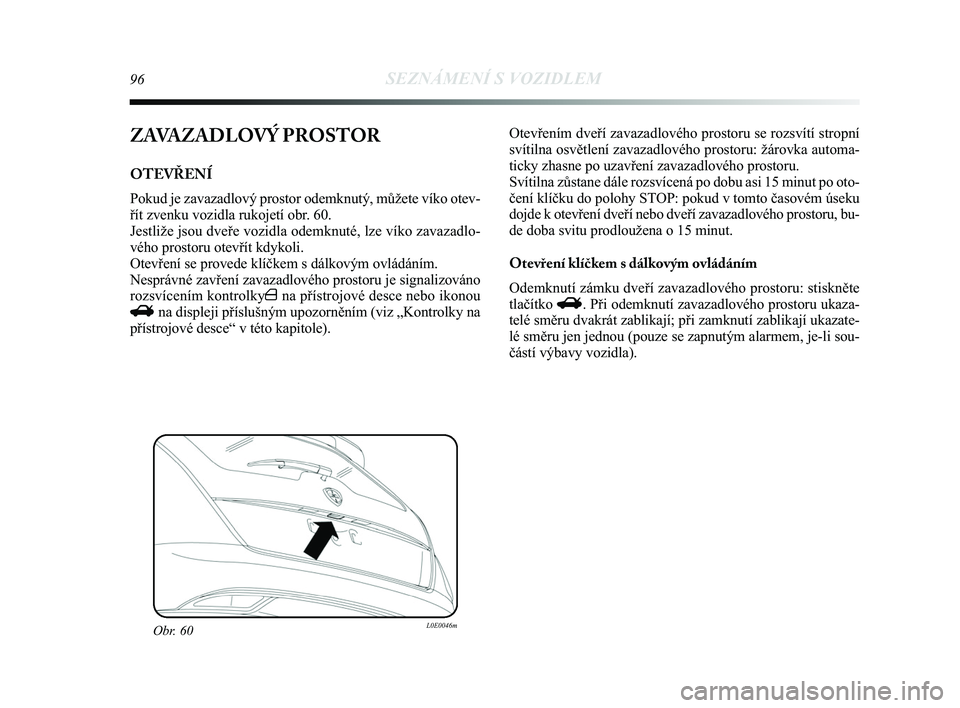

96SEZNÁMENÍ S VOZIDLEM
ZAVAZADLOVÝ PROSTOR
OTEVŘENÍ
Pokud je zavazadlový prostor odemknutý, můžete víko otev-\
řít zvenku vozidla rukojetí obr. 60.
Jestliže jsou dveře vozidla odemknuté, lze víko zavazadlo-
vého prostoru otevřít kdykoli.
Otevření se provede klíčkem s dálkovým ovládání\
m.
Nesprávné zavření zavazadlového prostoru je signalizová\
no
rozsvícením kontrolky
´na přístrojové desce nebo ikonou
Rna displeji příslušným upozorněním (viz „Kontrolky\
na
přístrojové desce“ v této kapitole).
Obr. 60L0E0046m
Otevřením dveří zavazadlového prostoru se rozsvítí \
stropní
svítilna osvětlení zavazadlového prostoru: žárovka aut\
oma-
ticky zhasne po uzavření zavazadlového prostoru.
Svítilna zůstane dále rozsvícená po dobu asi 15 minut po \
oto-
čení klíčku do polohy STOP: pokud v tomto časovém úseku
dojde k otevření dveří nebo dveří zavazadlového pro\
storu, bu-
de doba svitu prodloužena o 15 minut.
Otevření klíčkem s dálkovým ovládáním
Odemknutí zámku dveří zavazadlového prostoru: stisknět\
e
tlačítko R. Při odemknutí zavazadlového prostoru ukaza-
telé směru dvakrát zablikají; při zamknutí zablikají\
ukazate-
lé směru jen jednou (pouze se zapnutým alarmem, je-li sou-
částí výbavy vozidla).
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 96

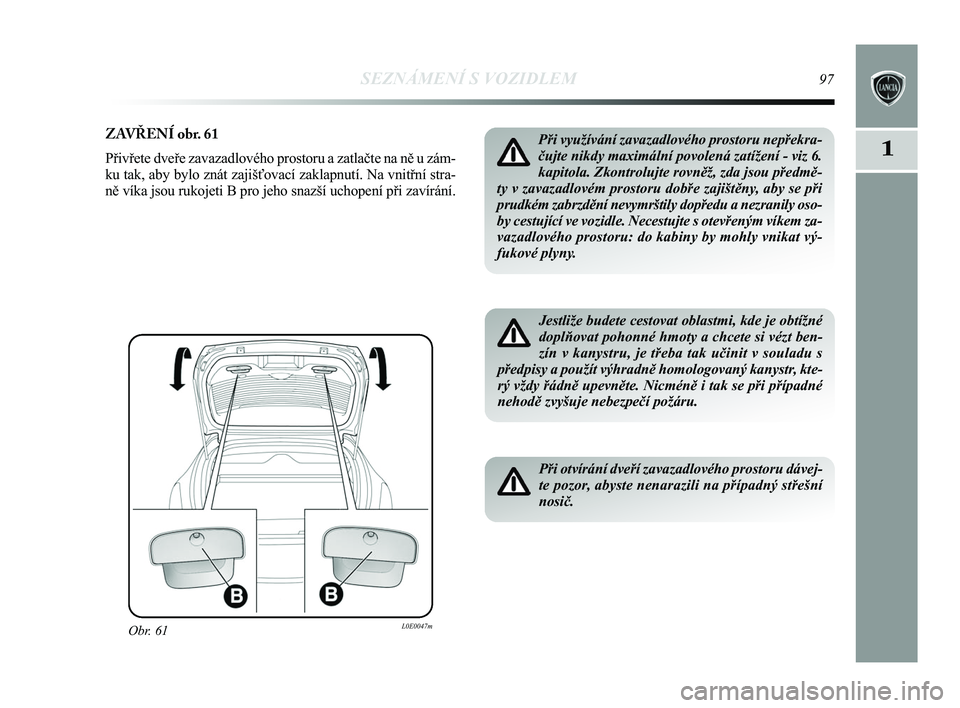

SEZNÁMENÍ S VOZIDLEM97
1
ZAVŘENÍ obr. 61
Přivřete dveře zavazadlového prostoru a zatlačte na ně\
u zám-
ku tak, aby bylo znát zajišťovací zaklapnutí. Na vnitř\
ní stra-
ně víka jsou rukojeti B pro jeho snazší uchopení při z\
avírání.
Obr. 61L0E0047m
Jestliže budete cestovat oblastmi, kde je obtížné
doplňovat pohonné hmoty a chcete si vézt ben-
zín v kanystru, je třeba tak učinit v souladu s
předpisy a použít výhradně homologovaný kanystr, kte-
rý vždy řádně upevněte. Nicméně i tak se při \
případné
nehodě zvyšuje nebezpečí požáru.
Při otvírání dveří zavazadlového prostoru dávej-\
te pozor, abyste nenarazili na případný střešní
nosič.
Při využívání zavazadlového prostoru nepřekra-
čujte nikdy maximální povolená zatížení - viz 6.
kapitola. Zkontrolujte rovněž, zda jsou předmě-
ty v zavazadlovém prostoru dobře zajištěny, aby se při
prudkém zabrzdění nevymrštily dopředu a nezranily oso-
by cestující ve vozidle. Necestujte s otevřeným víkem za-\
vazadlového prostoru: do kabiny by mohly vnikat vý-
fukové plyny.
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 97

98SEZNÁMENÍ S VOZIDLEM

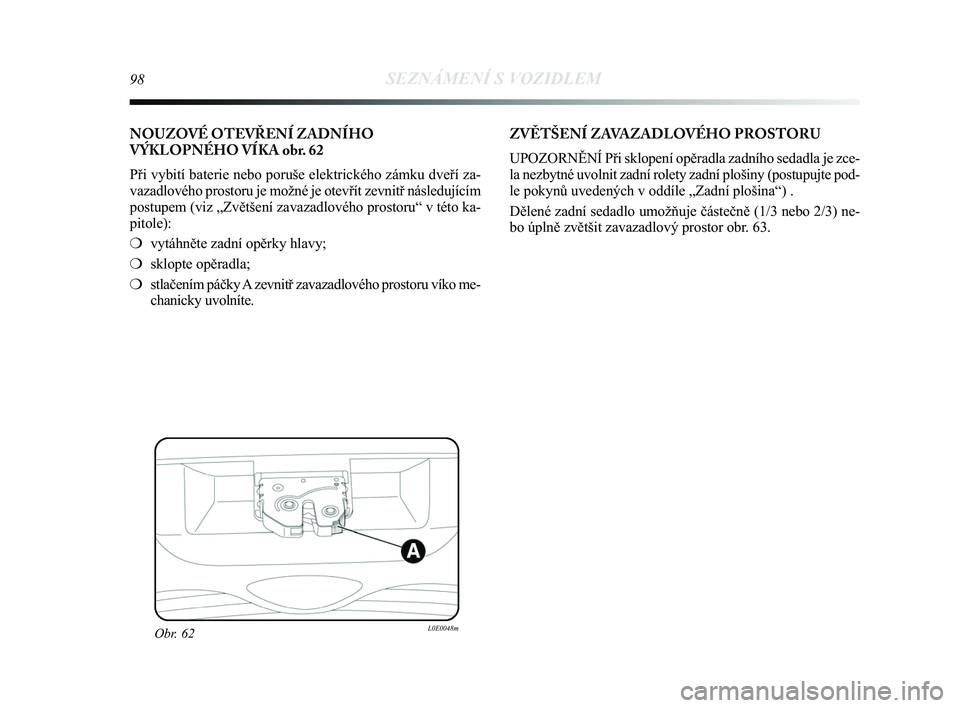

Obr. 62L0E0048m
NOUZOVÉ OTEVŘENÍ ZADNÍHO
VÝKLOPNÉHO VÍKA obr. 62
Při vybití baterie nebo poruše elektrického zámku dveř\
í za-
vazadlového prostoru je možné je otevřít zevnitř ná\
sledujícím
postupem (viz „Zvětšení zavazadlového prostoru“ v té\
to ka-
pitole):
❍vytáhněte zadní opěrky hlavy;
❍ sklopte opěradla;
❍ stlačením páčky A zevnitř zavazadlového prostoru víko me-
chanicky uvolníte. ZVĚTŠENÍ ZAVAZADLOVÉHO PROSTORU
UPOZORN\bNÍ Při sklopení opěradla zadního sedadla je zce-\
la nezbytné uvolnit zadní rolety zadní plošiny (postupujte \
pod-
le pokynů uvedených v oddíle „Zadní plošina“) .
Dělené zadní sedadlo umožňuje částečně (1/3 \
nebo 2/3) ne-
bo úplně zvětšit zavazadlový prostor obr. 63.
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 98
