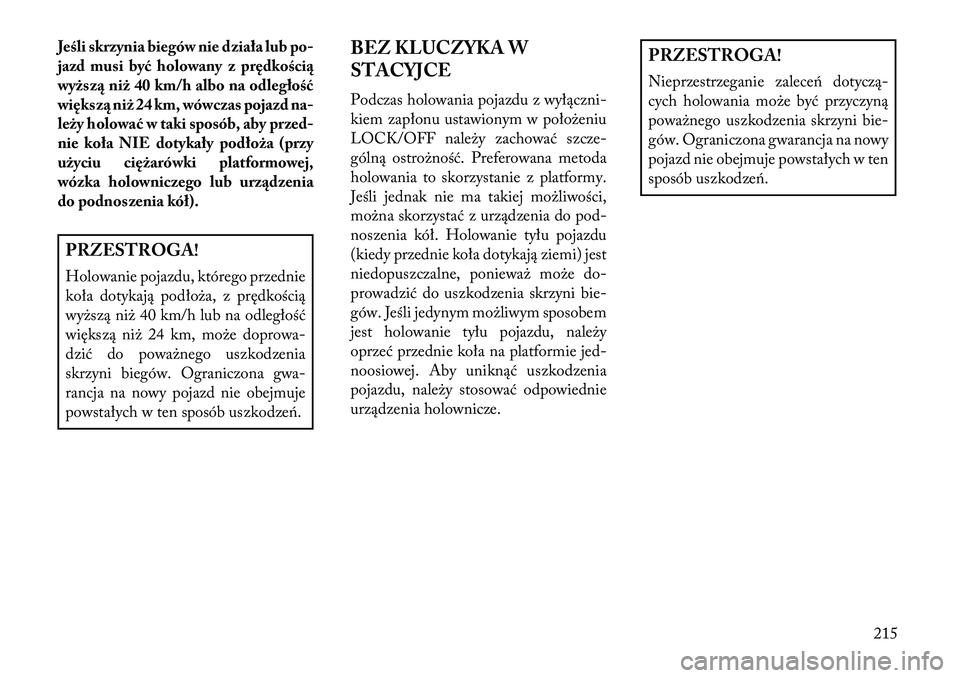

Jeśli skrzynia biegów nie działa lub po-
jazd musi być holowany z prędkości\b
wyższ\b niż 40 km/h albo na odległość
większ\b niż 24 km, wówczas pojazd na-
leży holować w taki sposób, aby przed-
nie koła NIE dotykały podłoża (przy
użyciu ciężarówki platformowej,
wózka holowniczego lub urz\bdzenia
do podnoszenia kół).PRZESTROGA!
Holowanie pojazdu, którego przednie
koła dotykają podłoża, z prędkością
wyższą niż 40 km/h lub na odległość
większą niż 24 km, może doprowa-
dzić do poważnego uszkodzenia
skrzyni biegów. Ograniczona gwa-
rancja na nowy pojazd nie obejmuje
powstałych w ten sposób uszkodzeń.BEZ KLUCZYKA W
STACYJCE
Podczas holowania pojazdu z wyłączni-
kiem zapłonu ustawionym w położeniu
LOCK/OFF należy zachować szcze-
gólną ostrożność. Preferowana metoda
holowania to skorzystanie z platformy.
Jeśli jednak nie ma takiej możliwości,
można skorzystać z urządzenia do pod-
noszenia kół. Holowanie tyłu pojazdu
(kiedy przednie koła dotykają ziemi) jest
niedopuszczalne, ponieważ może do-
prowadzić do uszkodzenia skrzyni bie-
gów. Jeśli jedynym możliwym sposobem
jest holowanie tyłu pojazdu, należy
oprzeć przednie koła na platformie jed-
noosiowej. Aby uniknąć uszkodzenia
pojazdu, należy stosować odpowiednie
urządzenia holownicze.
PRZESTROGA!
Nieprzestrzeganie zaleceń dotyczą-
cych holowania może być przyczyną
poważnego uszkodzenia skrzyni bie-
gów. Ograniczona gwarancja na nowy
pojazd nie obejmuje powstałych w ten
sposób uszkodzeń.
215

216

7
OBSŁUGA SERWISOWA SAMOCHODU
• KOMORA SILNIKA — 2,4 l . . . . . . . . . . . . . . . . . .219
• SYSTEM DIAGNOSTYKI POKŁADOWEJ — OBD II . . . . . . . . . . . . . . . . . .220
• CZĘŚCI ZAMIENNE . . . . . . . . . . . . . . . . . . . . . .220
• PROCEDURY SERWISOWE . . . . . . . . . . . . . . . .220 • OLEJ SILNIKOWY . . . . . . . . . . . . . . . . . . . . . .221
• FILTR OLEJU SILNIKOWEGO . . . . . . . . . . . .223
• FILTR POWIETRZA DOLOTOWEGOSILNIKA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .223
• AKUMULATOR BEZOBSŁUGOWY . . . . . . . . .223
• KONSERWACJA UKŁADU KLIMATYZACJI . .224
• FILTR POWIETRZA W UKŁADZIE KLIMATYZACJI . . . . . . . . . . . . . . . . . . . . . . . .225
• SMAROWANIE NADWOZIA . . . . . . . . . . . . . .226
• PIÓRA WYCIERACZEK PRZEDNIEJ SZYBY . .227
• UZUPEŁNIANIE PŁYNU DO SPRYSKIWACZY . . . . . . . . . . . . . . . . . . . . . . .227
• UKŁAD WYDECHOWY . . . . . . . . . . . . . . . . . .228
• UKŁAD CHŁODZENIA . . . . . . . . . . . . . . . . . .229
• UKŁAD HAMULCOWY . . . . . . . . . . . . . . . . . .233
• AUTOMATYCZNA SKRZYNIA BIEGÓW . . . . .235
217

• DBANIE O WYGLĄD POJAZDU I OCHRONAPRZED KO\fOZJĄ . . . . . . . . . . . . . . . . . . . . . .236
• CZYSZCZENIE UCHWYTÓW NA NAPOJE W KONSOLI ŚRODKOWEJ . . . . . . . . . . . . . . . . .239
• PIELĘGNACJA DACHU SKŁADANEGO . . . . .240
• KONSERWACJA LISTEW USZCZELNIAJĄCYCH – DACH STAŁY I DACH PŁÓCIENNY . . . . . . .241
• BEZPIECZNIKI . . . . . . . . . . . . . . . . . . . . . . . . . .242
• ZINTEGROWANY MODUŁ ZASILANIA . . . . .242
• PRZECHOWYWANIE POJAZDU . . . . . . . . . . . . .246
• ŻA\fÓWKI ZAMIENNE . . . . . . . . . . . . . . . . . . . .246
• WYMIANA ŻA\fÓWEK . . . . . . . . . . . . . . . . . . . .247
• REFLEKTOR . . . . . . . . . . . . . . . . . . . . . . . . . .247
• PRZEDNIE KIERUNKOWSKAZY . . . . . . . . . .248
• PRZEDNIE ŚWIATŁO PRZECIWMGIELNE . .248
• TYLNE KIERUNKOWSKAZY . . . . . . . . . . . . . .248
• ŚWIATŁO COFANIA . . . . . . . . . . . . . . . . . . . .249
• OŚWIETLENIE TABLICYREJESTRACYJNEJ . . . . . . . . . . . . . . . . . . . . . .249
• OBJĘTOŚCI PŁYNÓW . . . . . . . . . . . . . . . . . . . . .250
• PŁYNY, ŚRODKI SMARNE I ORYGINALNE CZĘŚCI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .251
• SILNIK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .251
• PODWOZIE . . . . . . . . . . . . . . . . . . . . . . . . . . .252
218

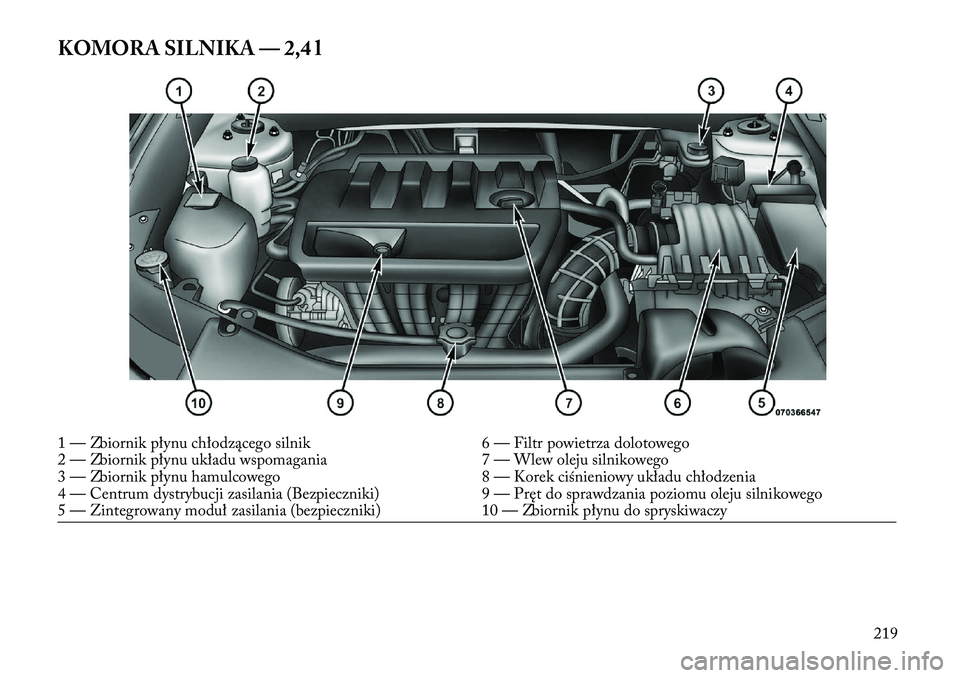

KOMORA SILNIKA — 2,4 l1 — Zbiornik płynu chłodzącego silnik6 — Filtr powietrza dolotowego
2 — Zbiornik płynu układu wspomagania 7 — Wlew oleju silnikowego
3 — Zbiornik płynu hamulcowego 8 — Korek ciśnieniowy układu chłodzenia
4 — Centrum dystrybucji zasilania (Bezpieczniki) 9 — Pręt do sprawdzania poziomu oleju silnikowego
5 — Zintegrowany moduł zasilania (bezpieczniki) 10 — Zbiornik płynu do spryskiwaczy
219

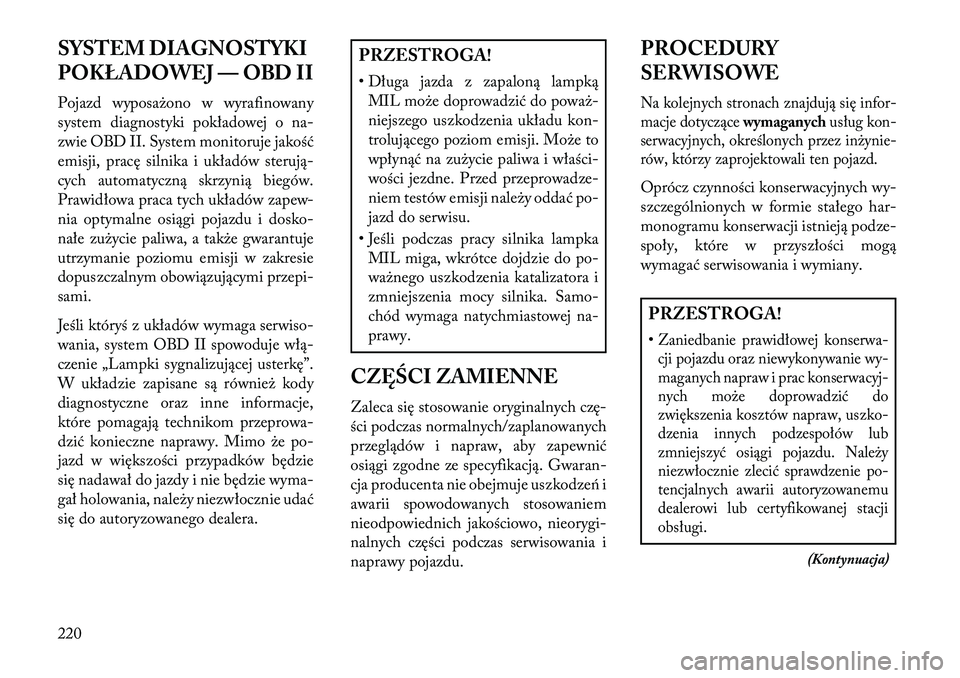

SYSTEM DIAGNOSTYKI
POKŁADOWEJ — OBD II
Pojazd wyposażono w wyrafinowany
system diagnostyki pokładowej o na-
zwie OBD II. System monitoruje jakość
emisji, pracę silnika i układów sterują-
cych automatyczną skrzynią biegów.
Prawidłowa praca tych układów zapew-
nia optymalne osiągi pojazdu i dosko-
nałe zużycie paliwa, a także gwarantuje
utrzymanie poziomu emisji w zakresie
dopuszczalnym obowiązującymi przepi-
sami.
Jeśli któryś z układów wymaga serwiso-
wania, system OBD II spowoduje włą-
czenie „Lampki sygnalizującej usterkę”.
W układzie zapisane są również kody
diagnostyczne oraz inne informacje,
które pomagają technikom przeprowa-
dzić konieczne naprawy. Mimo że po-
jazd w większości przypadków będzie
się nadawał do jazdy i nie będzie wyma-
gał holowania, należy niezwłocznie udać
się do autoryzowanego dealera.
PRZESTROGA!
• Długa jazda z zapaloną lampkąMIL może doprowadzić do poważ-
niejszego uszkodzenia układu kon-
trolującego poziom emisji. Może to
wpłynąć na zużycie paliwa i właści-
wości jezdne. Przed przeprowadze-
niem testów emisji należy oddać po-
jazd do serwisu.
• Jeśli podczas pracy silnika lampka MIL miga, wkrótce dojdzie do po-
ważnego uszkodzenia katalizatora i
zmniejszenia mocy silnika. Samo-
chód wymaga natychmiastowej na-
prawy.
CZĘŚCI ZAMIENNE
Zaleca się stosowanie oryginalnych czę-
ści podczas normalnych/zaplanowanych
przeglądów i napraw, aby zapewnić
osiągi zgodne ze specyfikacją. Gwaran-
cja producenta nie obejmuje uszkodzeń i
awarii spowodowanych stosowaniem
nieodpowiednich jakościowo, nieorygi-
nalnych części podczas serwisowania i
naprawy pojazdu. PROCEDURY
SERWISOWE
Na kolejnych stronach znajdują się infor-
macje dotyczące
wymaganychusług kon-
serwacyjnych, określonych przez inżynie-
rów, którzy zaprojektowali ten pojazd.Oprócz czynności konserwacyjnych wy-
szczególnionych w formie stałego har-
monogramu konserwacji istnieją podze-
społy, które w przyszłości mogą
wymagać serwisowania i wymiany.PRZESTROGA!
•Zaniedbanie prawidłowej konserwa-
cji pojazdu oraz niewykonywanie wy-
maganych napraw i prac konserwacyj-
nych może doprowadzić do
zwiększenia kosztów napraw, uszko-
dzenia innych podzespołów lub
zmniejszyć osiągi pojazdu. Należy
niezwłocznie zlecić sprawdzenie po-
tencjalnych awarii autoryzowanemu
dealerowi lub certyfikowanej stacji
obsługi.
(Kontynuacja)
220

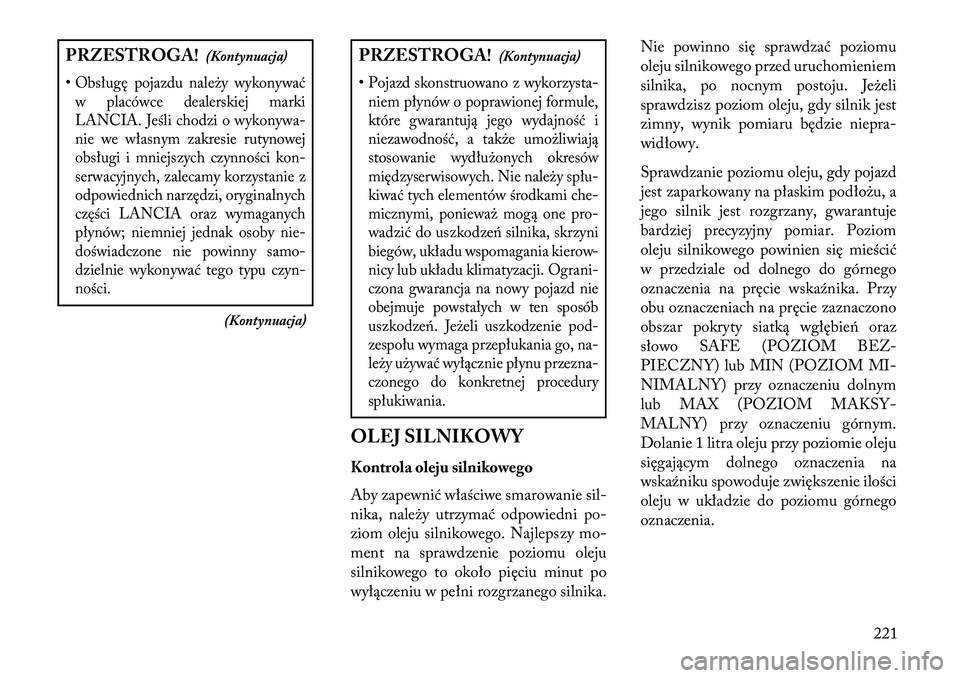

PRZESTROGA!(Kontynuacja)
•Obsługę pojazdu należy wykonywać w placówce dealerskiej marki
LANCIA. Jeśli chodzi o wykonywa-
nie we własnym zakresie rutynowej
obsługi i mniejszych czynności kon-
serwacyjnych, zalecamy korzystanie z
odpowiednich narzędzi, oryginalnych
części LANCIA oraz wymaganych
płynów; niemniej jednak osoby nie-
doświadczone nie powinny samo-
dzielnie wykonywać tego typu czyn-
ności.
(Kontynuacja)
PRZESTROGA! (Kontynuacja)
•Pojazd skonstruowano z wykorzysta-
niem płynów o poprawionej formule,
które gwarantują jego wydajność i
niezawodność, a także umożliwiają
stosowanie wydłużonych okresów
międzyserwisowych. Nie należy spłu-
kiwać tych elementów środkami che-
micznymi, ponieważ mogą one pro-
wadzić do uszkodzeń silnika, skrzyni
biegów, układu wspomagania kierow-
nicy lub układu klimatyzacji. Ograni-
czona gwarancja na nowy pojazd nie
obejmuje powstałych w ten sposób
uszkodzeń. Jeżeli uszkodzenie pod-
zespołu wymaga przepłukania go, na-
leży używać wyłącznie płynu przezna-
czonego do konkretnej procedury
spłukiwania.
OLEJ SILNIKOWY
Kontrola oleju silnikowego
Aby zapewnić właściwe smarowanie sil-
nika, należy utrzymać odpowiedni po-
ziom oleju silnikowego. Najlepszy mo-
ment na sprawdzenie poziomu oleju
silnikowego to około pięciu minut po
wyłączeniu w pełni rozgrzanego silnika. Nie powinno się sprawdzać poziomu
oleju silnikowego przed uruchomieniem
silnika, po nocnym postoju. Jeżeli
sprawdzisz poziom oleju, gdy silnik jest
zimny, wynik pomiaru będzie niepra-
widłowy.
Sprawdzanie poziomu oleju, gdy pojazd
jest zaparkowany na płaskim podłożu, a
jego silnik jest rozgrzany, gwarantuje
bardziej precyzyjny pomiar. Poziom
oleju silnikowego powinien się mieścić
w przedziale od dolnego do górnego
oznaczenia na pręcie wska\fnika. Przy
obu oznaczeniach na pręcie zaznaczono
obszar pokryty siatką wgłębień oraz
słowo SAFE (POZIOM BEZ-
PIECZNY) lub MIN (POZIOM MI-
NIMALNY) przy oznaczeniu dolnym
lub MAX (POZIOM MAKSY-
MALNY) przy oznaczeniu górnym.
Dolanie 1 litra oleju przy poziomie oleju
sięgającym dolnego oznaczenia na
wska\fniku spowoduje zwiększenie ilości
oleju w układzie do poziomu górnego
oznaczenia.
221

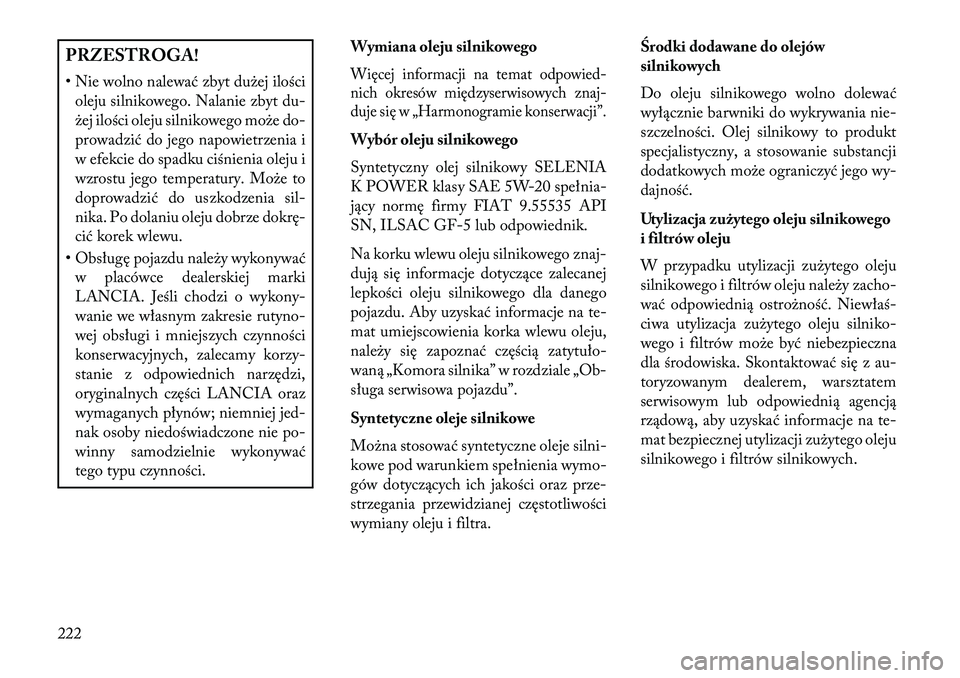

PRZESTROGA!
• Nie wolno nalewać zbyt dużej ilościoleju silnikowego. Nalanie zbyt du-
żej ilości oleju silnikowego może do-
prowadzić do jego napowietrzenia i
w efekcie do spadku ciśnienia oleju i
wzrostu jego temperatury. Może to
doprowadzić do uszkodzenia sil-
nika. Po dolaniu oleju dobrze dokrę-
cić korek wlewu.
• Obsługę pojazdu należy wykonywać w placówce dealerskiej marki
LANCIA. Jeśli chodzi o wykony-
wanie we własnym zakresie rutyno-
wej obsługi i mniejszych czynności
konserwacyjnych, zalecamy korzy-
stanie z odpowiednich narzędzi,
oryginalnych części LANCIA oraz
wymaganych płynów; niemniej jed-
nak osoby niedoświadczone nie po-
winny samodzielnie wykonywać
tego typu czynności. Wymiana oleju silnikowego
Więcej informacji na temat odpowied-
nich okresów międzyserwisowych znaj-
duje się w „Harmonogramie konserwacji”.Wybór oleju silnikowego
Syntetyczny olej silnikowy SELENIA
K POWER klasy SAE 5W-20 spełnia-
jący normę firmy FIAT 9.55535 API
SN, ILSAC GF-5 lub odpowiednik.
Na korku wlewu oleju silnikowego znaj-
dują się informacje dotyczące zalecanej
lepkości oleju silnikowego dla danego
pojazdu. Aby uzyskać informacje na te-
mat umiejscowienia korka wlewu oleju,
należy się zapoznać częścią zatytuło-
waną „Komora silnika” w rozdziale „Ob-
sługa serwisowa pojazdu”.
Syntetyczne oleje silnikowe
Można stosować syntetyczne oleje silni-
kowe pod warunkiem spełnienia wymo-
gów dotyczących ich jakości oraz prze-
strzegania przewidzianej częstotliwości
wymiany oleju i filtra. Środki dodawane do olejów
silnikowych
Do oleju silnikowego wolno dolewać
wyłącznie barwniki do wykrywania nie-
szczelności. Olej silnikowy to produkt
specjalistyczny, a stosowanie substancji
dodatkowych może ograniczyć jego wy-
dajność.
Utylizacja zużytego oleju silnikowego
i filtrów oleju
W przypadku utylizacji zużytego oleju
silnikowego i filtrów oleju należy zacho-
wać odpowiednią ostrożność. Niewłaś-
ciwa utylizacja zużytego oleju silniko-
wego i filtrów może być niebezpieczna
dla środowiska. Skontaktować się z au-
toryzowanym dealerem, warsztatem
serwisowym lub odpowiednią agencją
rządową, aby uzyskać informacje na te-
mat bezpiecznej utylizacji zużytego oleju
silnikowego i filtrów silnikowych.
222

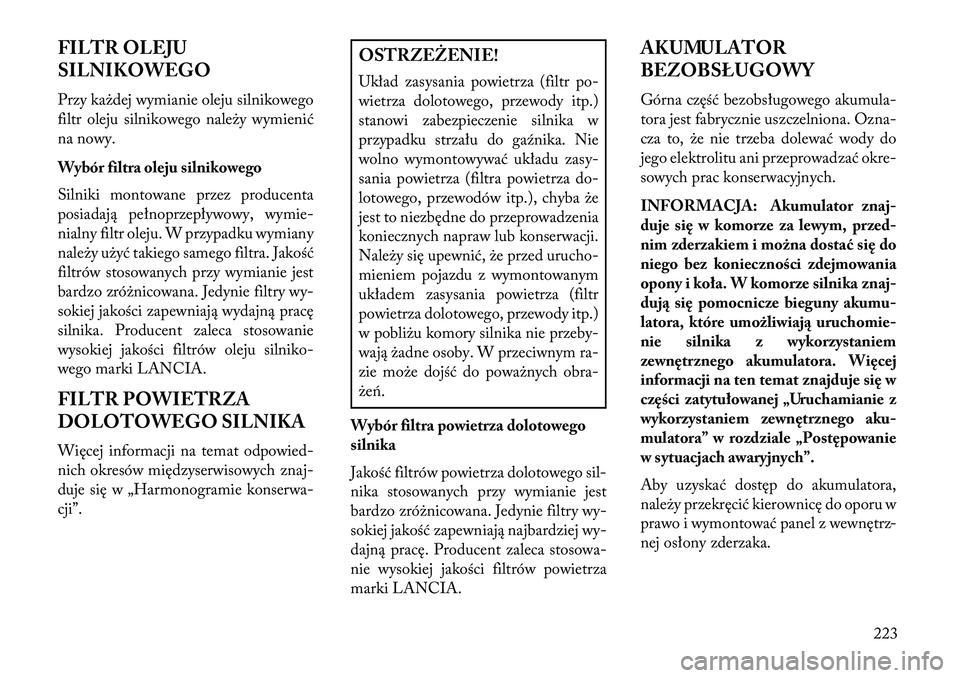

FILTR OLEJU
SILNIKOWEGO
Przy każdej wymianie oleju silnikowego
filtr oleju silnikowego należy wymienić
na nowy.
Wybór filtra oleju silnikowego
Silniki montowane przez producenta
posiadają pełnoprzepływowy, wymie-
nialny filtr oleju. W przypadku wymiany
należy użyć takiego samego filtra. Jakość
filtrów stosowanych przy wymianie jest
bardzo zróżnicowana. Jedynie filtry wy-
sokiej jakości zapewniają wydajną pracę
silnika. Producent zaleca stosowanie
wysokiej jakości filtrów oleju silniko-
wego marki LANCIA.
FILTR POWIETRZA
DOLOTOWEGO SILNIKA
Więcej informacji na temat odpowied-
nich okresów międzyserwisowych znaj-
duje się w „Harmonogramie konserwa-
cji”.
OSTRZEŻENIE!
Układ zasysania powietrza (filtr po-
wietrza dolotowego, przewody itp.)
stanowi zabezpieczenie silnika w
przypadku strzału do ga\fnika. Nie
wolno wymontowywać układu zasy-
sania powietrza (filtra powietrza do-
lotowego, przewodów itp.), chyba że
jest to niezbędne do przeprowadzenia
koniecznych napraw lub konserwacji.
Należy się upewnić, że przed urucho-
mieniem pojazdu z wymontowanym
układem zasysania powietrza (filtr
powietrza dolotowego, przewody itp.)
w pobliżu komory silnika nie przeby-
wają żadne osoby. W przeciwnym ra-
zie może dojść do poważnych obra-
żeń.
Wybór filtra powietrza dolotowego
silnika
Jakość filtrów powietrza dolotowego sil-
nika stosowanych przy wymianie jest
bardzo zróżnicowana. Jedynie filtry wy-
sokiej jakość zapewniają najbardziej wy-
dajną pracę. Producent zaleca stosowa-
nie wysokiej jakości filtrów powietrza
marki LANCIA. AKUMULATOR
BEZOBSŁUGOWY
Górna część bezobsługowego akumula-
tora jest fabrycznie uszczelniona. Ozna-
cza to, że nie trzeba dolewać wody do
jego elektrolitu ani przeprowadzać okre-
sowych prac konserwacyjnych.
INFORMACJA: Akumulator znaj-
duje się w komorze za lewym, przed-
nim zderzakiem i można dostać się do
niego bez konieczności zdejmowania
opony i koła. W komorze silnika znaj-
duj\b się pomocnicze bieguny akumu-
latora, które umożliwiaj\b uruchomie-
nie silnika z wykorzystaniem
zewnętrznego akumulatora. Więcej
informacji na ten temat znajduje się w
części zatytułowanej „Uruchamianie z
wykorzystaniem zewnętrznego aku-
mulatora” w rozdziale „Postępowanie
w sytuacjach awaryjnych”.
Aby uzyskać dostęp do akumulatora,
należy przekręcić kierownicę do oporu w
prawo i wymontować panel z wewnętrz-
nej osłony zderzaka.
223

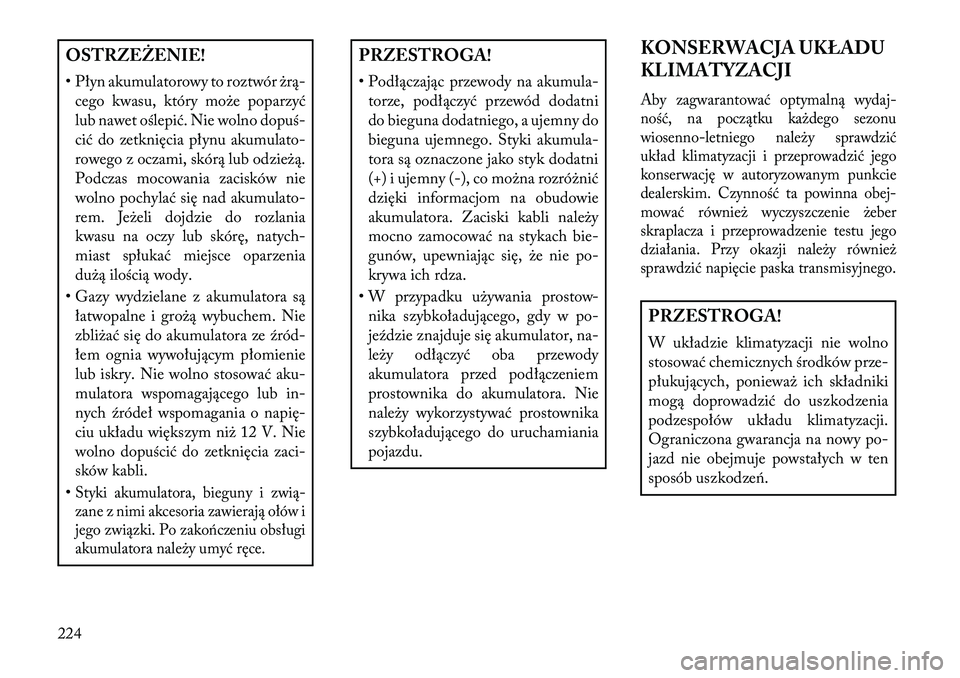

OSTRZEŻENIE!
• Płyn akumulatorowy to roztwór żrą-cego kwasu, który może poparzyć
lub nawet oślepić. Nie wolno dopuś-
cić do zetknięcia płynu akumulato-
rowego z oczami, skórą lub odzieżą.
Podczas mocowania zacisków nie
wolno pochylać się nad akumulato-
rem. Jeżeli dojdzie do rozlania
kwasu na oczy lub skórę, natych-
miast spłukać miejsce oparzenia
dużą ilością wody.
• Gazy wydzielane z akumulatora są łatwopalne i grożą wybuchem. Nie
zbliżać się do akumulatora ze \fród-
łem ognia wywołującym płomienie
lub iskry. Nie wolno stosować aku-
mulatora wspomagającego lub in-
nych \fródeł wspomagania o napię-
ciu układu większym niż 12 V. Nie
wolno dopuścić do zetknięcia zaci-
sków kabli.
•Styki akumulatora, bieguny i zwią- zane z nimi akcesoria zawierają ołów i
jego związki. Po zakończeniu obsługi
akumulatora należy umyć ręce.
PRZESTROGA!
• Podłączając przewody na akumula-
torze, podłączyć przewód dodatni
do bieguna dodatniego, a ujemny do
bieguna ujemnego. Styki akumula-
tora są oznaczone jako styk dodatni
(+) i ujemny (-), co można rozróżnić
dzięki informacjom na obudowie
akumulatora. Zaciski kabli należy
mocno zamocować na stykach bie-
gunów, upewniając się, że nie po-
krywa ich rdza.
• W przypadku używania prostow- nika szybkoładującego, gdy w po-
je\fdzie znajduje się akumulator, na-
leży odłączyć oba przewody
akumulatora przed podłączeniem
prostownika do akumulatora. Nie
należy wykorzystywać prostownika
szybkoładującego do uruchamiania
pojazdu. KONSERWACJA UKŁADU
KLIMATYZACJI
Aby zagwarantować optymalną wydaj-
ność, na początku każdego sezonu
wiosenno-letniego należy sprawdzić
układ klimatyzacji i przeprowadzić jego
konserwację w autoryzowanym punkcie
dealerskim. Czynność ta powinna obej-
mować również wyczyszczenie żeber
skraplacza i przeprowadzenie testu jego
działania. Przy okazji należy również
sprawdzić napięcie paska transmisyjnego.PRZESTROGA!
W układzie klimatyzacji nie wolno
stosować chemicznych środków prze-
płukujących, ponieważ ich składniki
mogą doprowadzić do uszkodzenia
podzespołów układu klimatyzacji.
Ograniczona gwarancja na nowy po-
jazd nie obejmuje powstałych w ten
sposób uszkodzeń.
224
