Lancia Musa 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

150
VEDLIGEHOL -
DEL SE
OG PLEJE
TEKNISKE
DATA
ALFABETISK
INDHOLDSFOR -
TEGNELSE
INSTRUMENT -
PANEL OG
BETJENINGS-
KNAPPER
SIKKERHED
START
OG KØRSEL
KONTROL -
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE

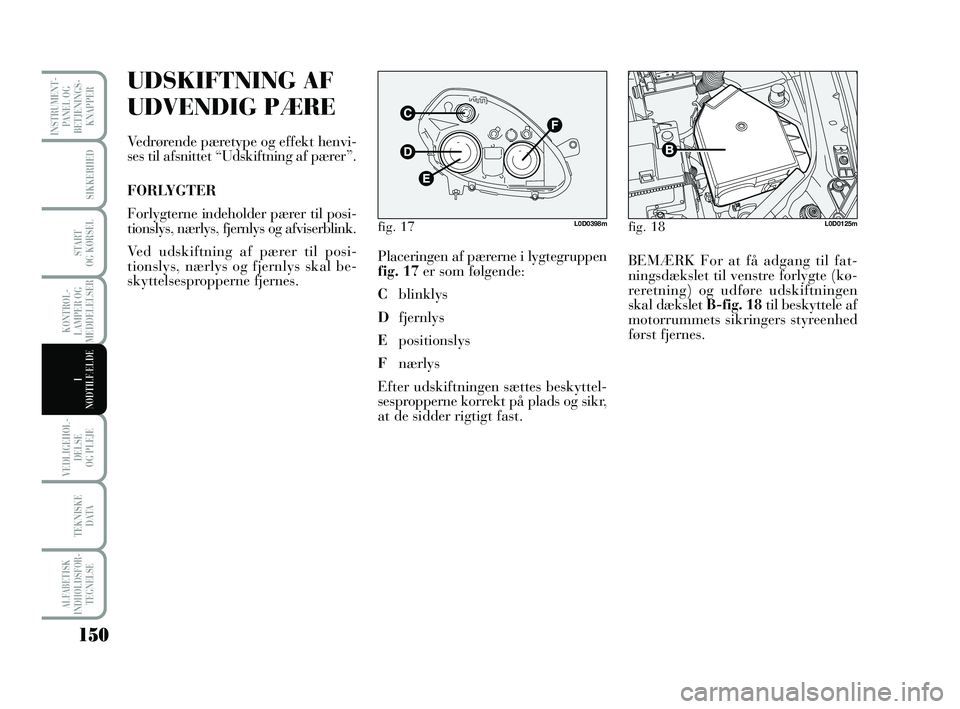

UDSKIFTNING AF
UDVENDIG PÆRE
Vedrørende pæretype og effekt henvi-
ses til afsnittet “Udskiftning af pærer”.
FORLYGTER
Forlygterne indeholder pærer til posi-
tionslys, nærlys, fjernlys og afviserblink.
Ved udskiftning af pærer til posi-
tionslys, nærlys og fjernlys skal be-
skyttelsespropperne fjernes.Placeringen af pærerne i lygtegruppen
fig. 17er som følgende:
Cblinklys
Dfjernlys
Epositionslys
Fnærlys
Efter udskiftningen sættes beskyttel-
sespropperne korrekt på plads og sikr,
at de sidder rigtigt fast.BEMÆRK For at få adgang til fat-
ningsdækslet til venstre forlygte (kø-
reretning) og udføre udskiftningen
skal dækslet B-fig. 18til beskyttele af
motorrummets sikringers styreenhed
først fjernes.
fig. 17L0D0398mfig. 18L0D0125m
135-164 MUSA 1ed DA 9-03-2009 11:53 Pagina 150

151
VEDLIGEHOL -
DEL SE
OG PLEJE
TEKNISKE
DATA
ALFABETISK
INDHOLDSFOR -
TEGNELSE
INSTRUMENT -
PANEL OG
BETJENINGS-
KNAPPER
SIKKERHED
START
OG KØRSEL
KONTROL -
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE

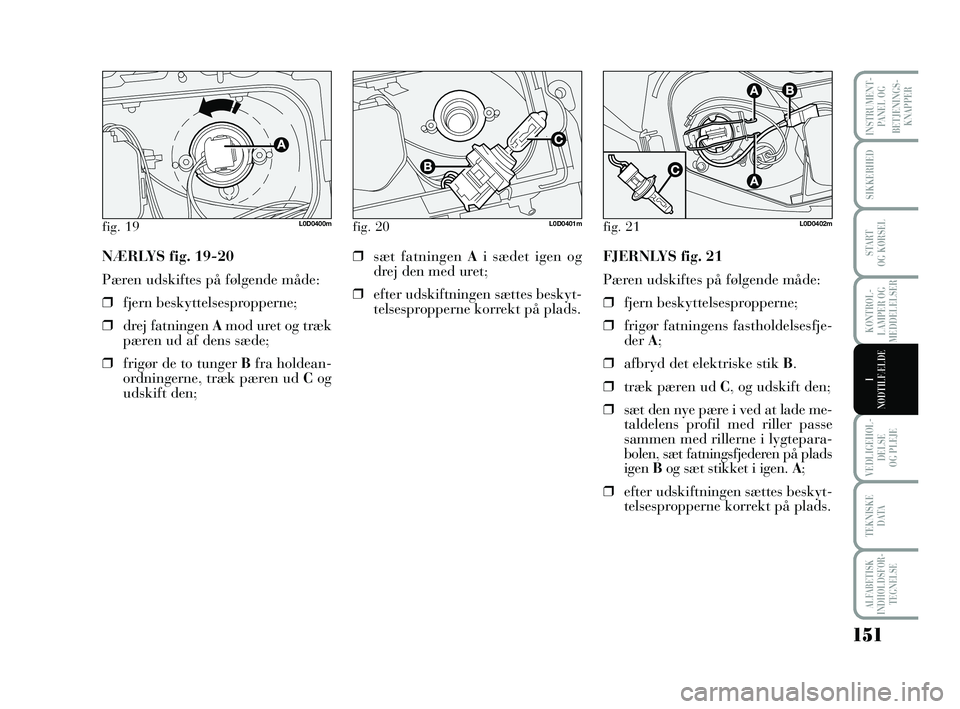

NÆRLYS fig. 19-20
Pæren udskiftes på følgende måde:
❒fjern beskyttelsespropperne;
❒drej fatningen Amod uret og træk
pæren ud af dens sæde;
❒frigør de to tunger Bfra holdean-
ordningerne, træk pæren ud Cog
udskift den;❒sæt fatningen Ai sædet igen og
drej den med uret;
❒efter udskiftningen sættes beskyt-
telsespropperne korrekt på plads.FJERNLYS fig. 21
Pæren udskiftes på følgende måde:
❒fjern beskyttelsespropperne;
❒frigør fatningens fastholdelsesfje-
der A;
❒afbryd det elektriske stik B.
❒træk pæren ud C, og udskift den;
❒sæt den nye pære i ved at lade me-
taldelens profil med riller passe
sammen med rillerne i lygtepara-
bolen, sæt fatningsfjederen på plads
igen Bog sæt stikket i igen. A;
❒efter udskiftningen sættes beskyt-
telsespropperne korrekt på plads.
fig. 20L0D0401mfig. 21L0D0402mfig. 19L0D0400m
135-164 MUSA 1ed DA 9-03-2009 11:53 Pagina 151

152
VEDLIGEHOL -
DEL SE
OG PLEJE
TEKNISKE
DATA
ALFABETISK
INDHOLDSFOR -
TEGNELSE
INSTRUMENT -
PANEL OG
BETJENINGS-
KNAPPER
SIKKERHED
START
OG KØRSEL
KONTROL -
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE
fig. 22L0C0403m

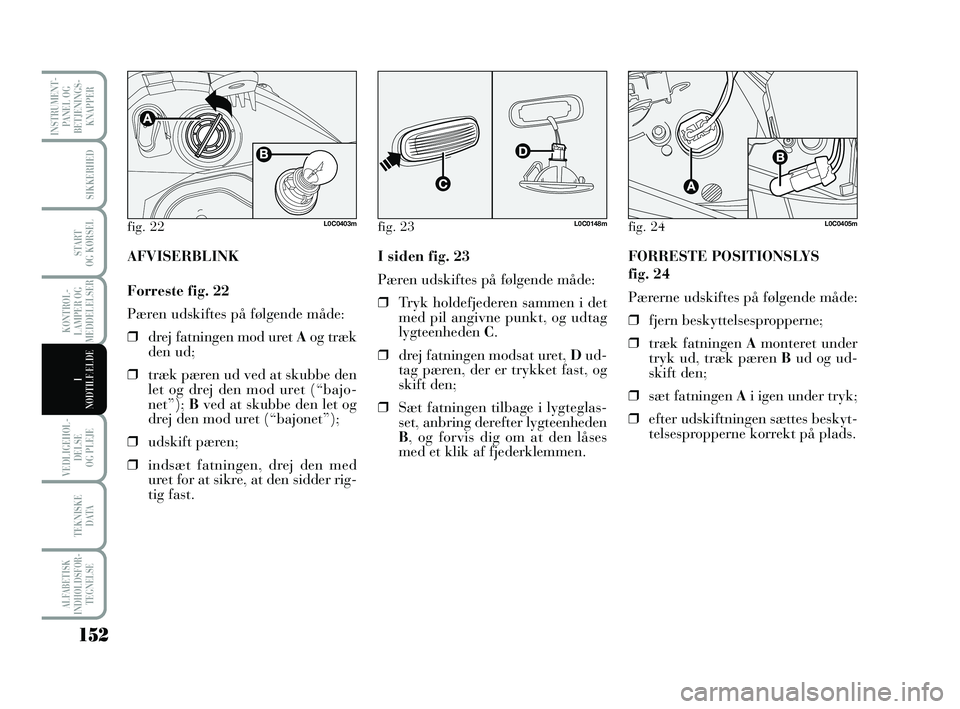

AFVISERBLINK
Forreste fig. 22
Pæren udskiftes på følgende måde:
❒drej fatningen mod uret Aog træk
den ud;
❒træk pæren ud ved at skubbe den
let og drej den mod uret (“bajo-
net”); Bved at skubbe den let og
drej den mod uret (“bajonet”);
❒udskift pæren;
❒indsæt fatningen, drej den med
uret for at sikre, at den sidder rig-
tig fast. I siden fig. 23
Pæren udskiftes på følgende måde:
❒Tryk holdefjederen sammen i det
med pil angivne punkt, og udtag
lygteenheden C.
❒drej fatningen modsat uret, D ud-
tag pæren, der er trykket fast, og
skift den;
❒Sæt fatningen tilbage i lygteglas-
set, anbring derefter lygteenheden
B, og forvis dig om at den låses
med et klik af fjederklemmen.FORRESTE POSITIONSLYS
fig. 24
Pærerne udskiftes på følgende måde:
❒fjern beskyttelsespropperne;
❒træk fatningen Amonteret under
tryk ud, træk pæren Bud og ud-
skift den;
❒sæt fatningen A i igen under tryk;
❒efter udskiftningen sættes beskyt-
telsespropperne korrekt på plads.
fig. 23L0C0148mfig. 24L0C0405m
135-164 MUSA 1ed DA 9-03-2009 11:53 Pagina 152

153
VEDLIGEHOL -
DEL SE
OG PLEJE
TEKNISKE
DATA
ALFABETISK
INDHOLDSFOR -
TEGNELSE
INSTRUMENT -
PANEL OG
BETJENINGS-
KNAPPER
SIKKERHED
START
OG KØRSEL
KONTROL -
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE

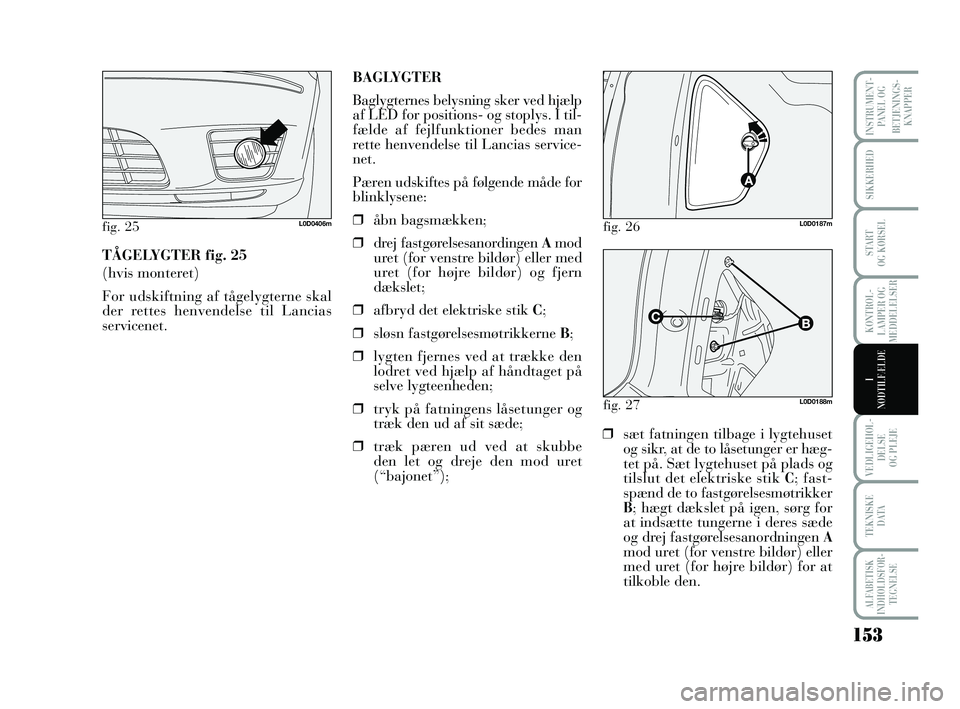

TÅGELYGTER fig. 25
(hvis monteret)
For udskiftning af tågelygterne skal
der rettes henvendelse til Lancias
servicenet.
fig. 25L0D0406m
BAGLYGTER
Baglygternes belysning sker ved hjælp
af LED for positions- og stoplys. I til-
fælde af fejlfunktioner bedes man
rette henvendelse til Lancias service-
net.
Pæren udskiftes på følgende måde for
blinklysene:
❒åbn bagsmækken;
❒drej fastgørelsesanordingen A mod
uret (for venstre bildør) eller med
uret (for højre bildør) og fjern
dækslet;
❒afbryd det elektriske stik C;
❒sløsn fastgørelsesmøtrikkerne B;
❒lygten fjernes ved at trække den
lodret ved hjælp af håndtaget på
selve lygteenheden;
❒tryk på fatningens låsetunger og
træk den ud af sit sæde;
❒træk pæren ud ved at skubbe
den let og dreje den mod uret
(“bajonet”);❒sæt fatningen tilbage i lygtehuset
og sikr, at de to låsetunger er hæg-
tet på. Sæt lygtehuset på plads og
tilslut det elektriske stik
C; fast-
spænd de to fastgørelsesmøtrikker
B; hægt dækslet på igen, sørg for
at indsætte tungerne i deres sæde
og drej fastgørelsesanordningen
Amod uret (for venstre bildør) eller
med uret (for højre bildør) for at
tilkoble den.
fig. 26L0D0187m
fig. 27L0D0188m
135-164 MUSA 1ed DA 9-03-2009 11:53 Pagina 153

154
VEDLIGEHOL -
DEL SE
OG PLEJE
TEKNISKE
DATA
ALFABETISK
INDHOLDSFOR -
TEGNELSE
INSTRUMENT -
PANEL OG
BETJENINGS-
KNAPPER
SIKKERHED
START
OG KØRSEL
KONTROL -
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE

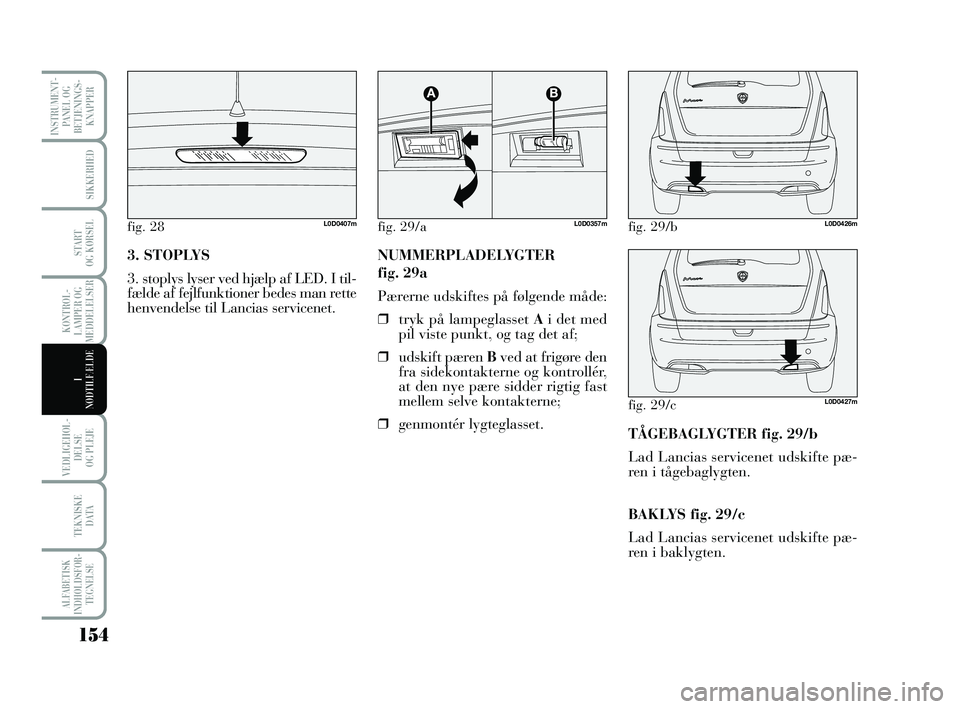

3. STOPLYS
3. stoplys lyser ved hjælp af LED. I til-
fælde af fejlfunktioner bedes man rette
henvendelse til Lancias servicenet.
fig. 28L0D0407m
NUMMERPLADELYGTER
fig. 29a
Pærerne udskiftes på følgende måde:
❒tryk på lampeglasset Ai det med
pil viste punkt, og tag det af;
❒udskift pæren B ved at frigøre den
fra sidekontakterne og kontrollér,
at den nye pære sidder rigtig fast
mellem selve kontakterne;
❒genmontér lygteglasset.
fig. 29/aL0D0357mfig. 29/bL0D0426m
fig. 29/cL0D0427m
TÅGEBAGLYGTER fig. 29/b
Lad Lancias servicenet udskifte pæ-
ren i tågebaglygten.
BAKLYS fig. 29/c
Lad Lancias servicenet udskifte pæ-
ren i baklygten.
135-164 MUSA 1ed DA 9-03-2009 11:53 Pagina 154

155
VEDLIGEHOL -
DEL SE
OG PLEJE
TEKNISKE
DATA
ALFABETISK
INDHOLDSFOR -
TEGNELSE
INSTRUMENT -
PANEL OG
BETJENINGS-
KNAPPER
SIKKERHED
START
OG KØRSEL
KONTROL -
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE
fig. 30L0D0193m
fig. 31L0D0194m

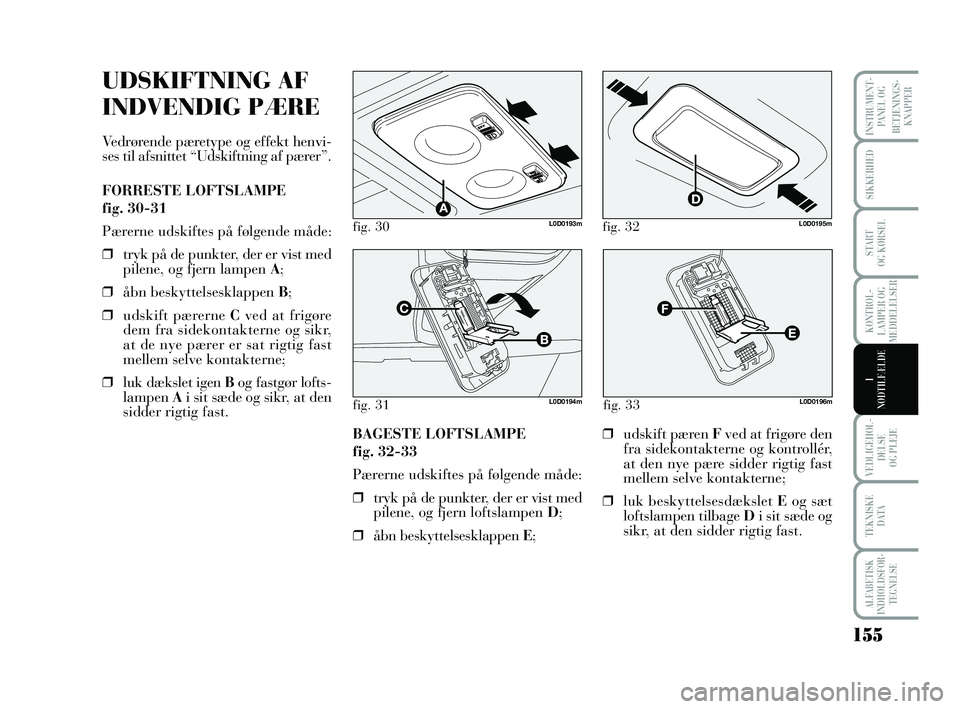

UDSKIFTNING AF
INDVENDIG PÆRE
Vedrørende pæretype og effekt henvi-
ses til afsnittet “Udskiftning af pærer”.
FORRESTE LOFTSLAMPE
fig. 30-31
Pærerne udskiftes på følgende måde:
❒tryk på de punkter, der er vist med
pilene, og fjern lampen A;
❒åbn beskyttelsesklappen B;
❒udskift pærerne Cved at frigøre
dem fra sidekontakterne og sikr,
at de nye pærer er sat rigtig fast
mellem selve kontakterne;
❒luk dækslet igen Bog fastgør lofts-
lampen Ai sit sæde og sikr, at den
sidder rigtig fast.
BAGESTE LOFTSLAMPE
fig. 32-33
Pærerne udskiftes på følgende måde:
❒tryk på de punkter, der er vist med
pilene, og fjern loftslampen D;
❒åbn beskyttelsesklappen E;
fig. 32L0D0195m
❒udskift pæren Fved at frigøre den
fra sidekontakterne og kontrollér,
at den nye pære sidder rigtig fast
mellem selve kontakterne;
❒luk beskyttelsesdækslet Eog sæt
loftslampen tilbage Di sit sæde og
sikr, at den sidder rigtig fast.
fig. 33L0D0196m
135-164 MUSA 1ed DA 9-03-2009 11:53 Pagina 155

156
VEDLIGEHOL -
DEL SE
OG PLEJE
TEKNISKE
DATA
ALFABETISK
INDHOLDSFOR -
TEGNELSE
INSTRUMENT -
PANEL OG
BETJENINGS-
KNAPPER
SIKKERHED
START
OG KØRSEL
KONTROL -
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE

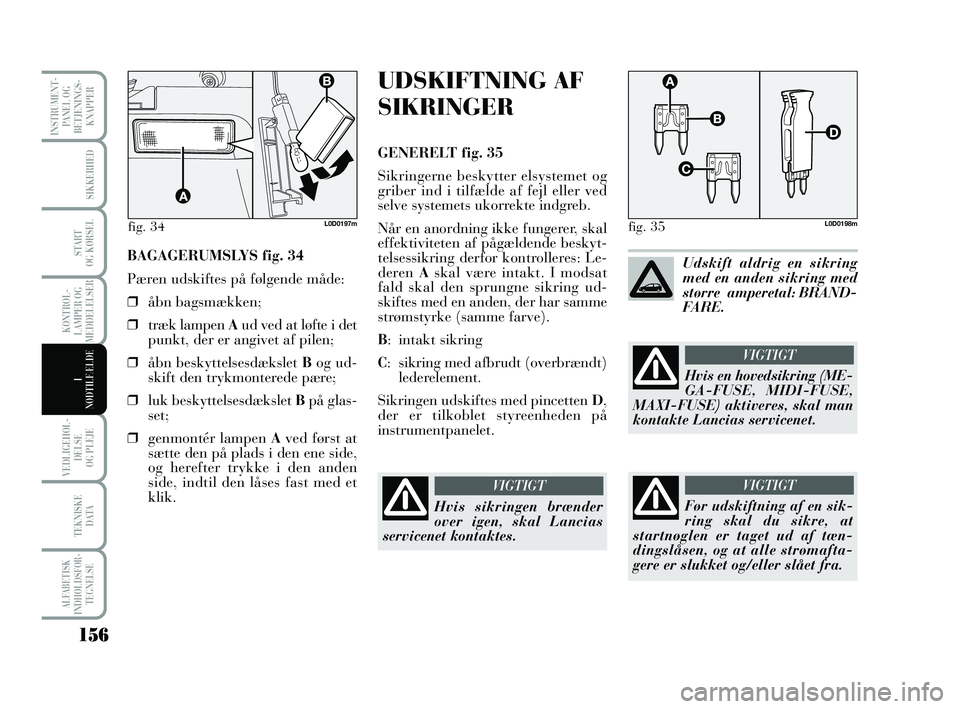

BAGAGERUMSLYS fig. 34
Pæren udskiftes på følgende måde:
❒åbn bagsmækken;
❒træk lampen Aud ved at løfte i det
punkt, der er angivet af pilen;
❒åbn beskyttelsesdækslet Bog ud-
skift den trykmonterede pære;
❒luk beskyttelsesdækslet Bpå glas-
set;
❒genmontér lampen Aved først at
sætte den på plads i den ene side,
og herefter trykke i den anden
side, indtil den låses fast med et
klik.
fig. 34L0D0197m
UDSKIFTNING AF
SIKRINGER
GENERELT fig. 35
Sikringerne beskytter elsystemet og
griber ind i tilfælde af fejl eller ved
selve systemets ukorrekte indgreb.
Når en anordning ikke fungerer, skal
effektiviteten af pågældende beskyt-
telsessikring derfor kontrolleres: Le-
deren Askal være intakt. I modsat
fald skal den sprungne sikring ud-
skiftes med en anden, der har samme
strømstyrke (samme farve).
B: intakt sikring
C: sikring med afbrudt (overbrændt)
lederelement.
Sikringen udskiftes med pincetten D,
der er tilkoblet styreenheden på
instrumentpanelet.
fig. 35L0D0198m
Hvis sikringen brænder
over igen, skal Lancias
servicenet kontaktes.
VIGTIGT
Udskift aldrig en sikring
med en anden sikring med
større amperetal: BRAND-
FARE.
Hvis en hovedsikring (ME-
GA-FUSE, MIDI-FUSE,
MAXI-FUSE) aktiveres, skal man
kontakte Lancias servicenet.
VIGTIGT
Før udskiftning af en sik-
ring skal du sikre, at
startnøglen er taget ud af tæn-
dingslåsen, og at alle strømafta-
gere er slukket og/eller slået fra.
VIGTIGT
135-164 MUSA 1ed DA 9-03-2009 11:53 Pagina 156

157
VEDLIGEHOL -
DEL SE
OG PLEJE
TEKNISKE
DATA
ALFABETISK
INDHOLDSFOR -
TEGNELSE
INSTRUMENT -
PANEL OG
BETJENINGS-
KNAPPER
SIKKERHED
START
OG KØRSEL
KONTROL -
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE

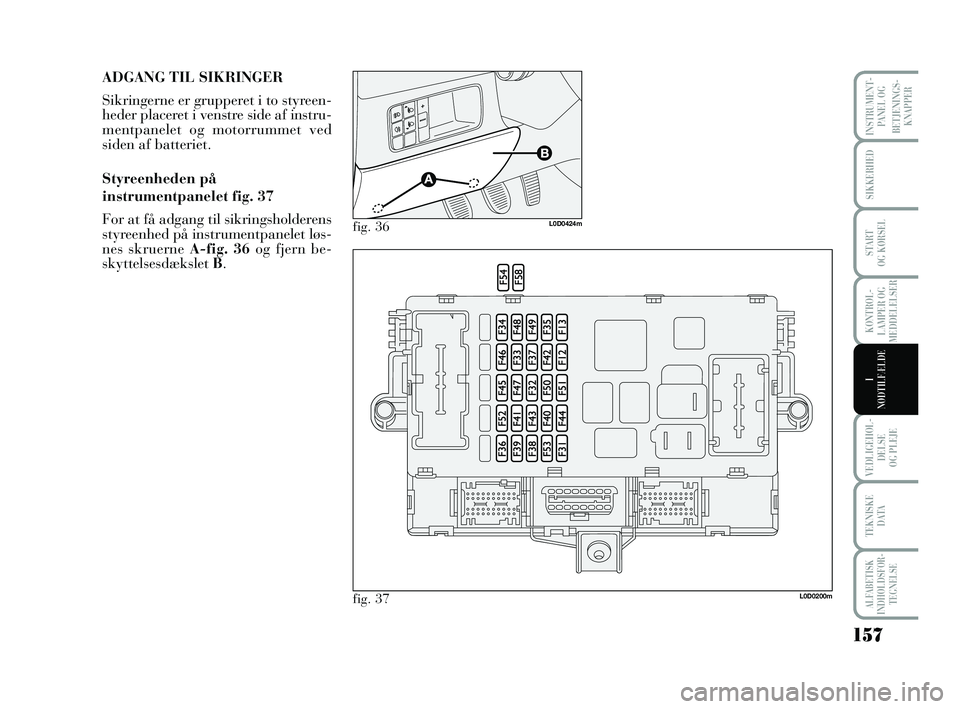

ADGANG TIL SIKRINGER
Sikringerne er grupperet i to styreen-
heder placeret i venstre side af instru-
mentpanelet og motorrummet ved
siden af batteriet.
Styreenheden på
instrumentpanelet fig. 37
For at få adgang til sikringsholderens
styreenhed på instrumentpanelet løs-
nes skruerne A-fig. 36og fjern be-
skyttelsesdækslet B.
L0D0200m
fig. 36L0D0424m
fig. 37
135-164 MUSA 1ed DA 9-03-2009 11:53 Pagina 157

158
VEDLIGEHOL -
DEL SE
OG PLEJE
TEKNISKE
DATA
ALFABETISK
INDHOLDSFOR -
TEGNELSE
INSTRUMENT -
PANEL OG
BETJENINGS-
KNAPPER
SIKKERHED
START
OG KØRSEL
KONTROL -
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE

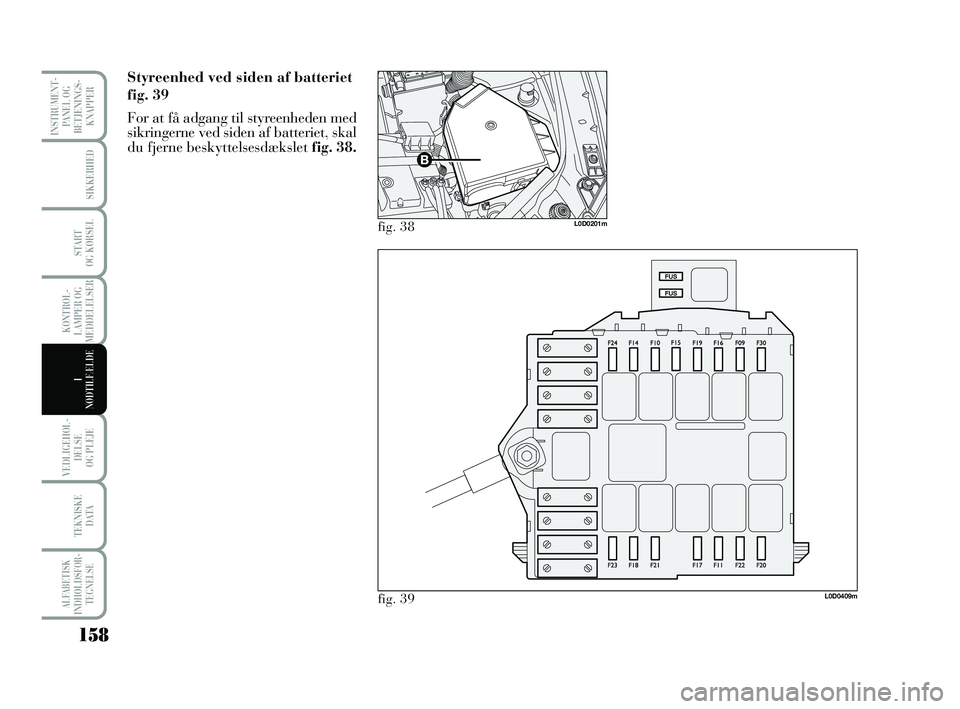

Styreenhed ved siden af batteriet
fig. 39
For at få adgang til styreenheden med
sikringerne ved siden af batteriet, skal
du fjerne beskyttelsesdækslet fig. 38.
L0D0409m
fig. 38L0D0201m
fig. 39
135-164 MUSA 1ed DA 9-03-2009 11:53 Pagina 158

159
VEDLIGEHOL -
DEL SE
OG PLEJE
TEKNISKE
DATA
ALFABETISK
INDHOLDSFOR -
TEGNELSE
INSTRUMENT -
PANEL OG
BETJENINGS-
KNAPPER
SIKKERHED
START
OG KØRSEL
KONTROL -
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE
OVERSIGT OVER SIKRINGER
Styreenhed på instrumentpanel
STRØMBRUGERESIKRING AMPERE
Højre nærlysF12 7,5
Venstre nærlys/lygteorienteringskorrektionF13 7,5
Motorrums styreenheds relæspoler/body computer F31 7,5
UbenyttetF32 –
Bagerste venstre rudeoprulningsmekanismeF33 20
Bagerste højre rudeoprulningsmekanismeF34 20
+15 Cruise control, signal fra kontakt på bremsepedal til styreenheder, baklys (*) F35 7,5
+30 Forberedelse af styreenhed til anhænger, låse til bagdøre, låse til fordøre med én styreenhed til døre (*) F36 10
+15 Trejde stoplygte, instrumentpanel, stoplygter (*) F37 7,5
Dørlås, brændstofdæksels aktuatorF38 20
+30 Diagnosestik EOBD, autoradio, navigator, styreenhed for dæktryk (*)F39 10
ElbagrudeF40 30
Opvarmede elspejleF41 7,5
+15 ABS / ESP styreenhed (*)F42 7,5
Frontrudevisker/vasker/ bagrudevaskerF43 30
Cigarettænder/Strømstik på konsolF44 15
Opvarmede sæderF45 15
Strømstik til bagagerumF46 15
Strømtilførsel til styreenhed for dør i førersiden (eldrevne ruder) F47 20
Strømtilførsel til styreenhed for dør i passagersiden (eldrevne ruder) F48 20
+15 Faciliteter (berlysning for instrumentpanelets kontakter venstre side og midten, elektriske spejle,
belysning for kontakt for opvarmede sæder, forberedelse for radiotelefon, navigator, regn-/tusmørkesensorer,
styreenhed for parkeringssensorer, belysning for kontakter for soltag) (*) F49 7,5
Styreenhed til airbagF50 7,5
+15 Styreenhed for dæktryk F51 7,5
Bagrudevisker/bagrudevasker, cigarettænderF52 15
+30 Afviserblink, havariblink, instrumentpanel (*) F5 7,5
(*) +30 = positiv pol direkte til batteri (ikke via tændingslås)
+15 = positiv pol via tændingslås
135-164 MUSA 1ed DA 9-03-2009 11:53 Pagina 159
