dashboard Lancia Musa 2010 Instructieboek (in Dutch)

37
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
EDIENING
Procedure voor het begin van een rit
Voor het op nul zetten (reset) moet u, met de sleutel in stand MAR, langer dan 2 seconden op de knop TRIPdrukken.
TRIP verlaten
De functie TRIPwordt automatisch verlaten, nadat alle grootheden zijn weergegeven of als knop MODElanger dan
2 seconden is ingedrukt.
Reset TRIP B
Einde deeltraject
Begin nieuw deeltraject
Einde deeltraject
Begin nieuw deeltraject
Reset TRIP B
Einde deeltraject
Begin nieuw deeltraject Reset GENERAL TRIP
Einde rit
Begin nieuwe ritReset GENERAL TRIP
Einde rit
Begin nieuwe rit
Einde deeltraject
Begin nieuw deeltraject Reset TRIP B
Reset TRIP B
TRIP B
TRIP B
TRIP B GENERAL TRIP
˙
˙
˙
˙
˙
˙˙
˙
fig. 30

38
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
BEDIENING
Rugleuning verstellen
Duw de hendel D-fig. 32in de rich-
ting van de pijl, zet de rugleuning in
de gewenste stand en laat vervolgens
de hendel los.
Lendensteun verstellen
(voor bepaalde
uitvoeringen/markten)
U kunt het steunvlak van de rugleu-
ning aanpassen. Draai de knop C-fig.
32rechtsom voor meer steun en
linksom voor minder steun.

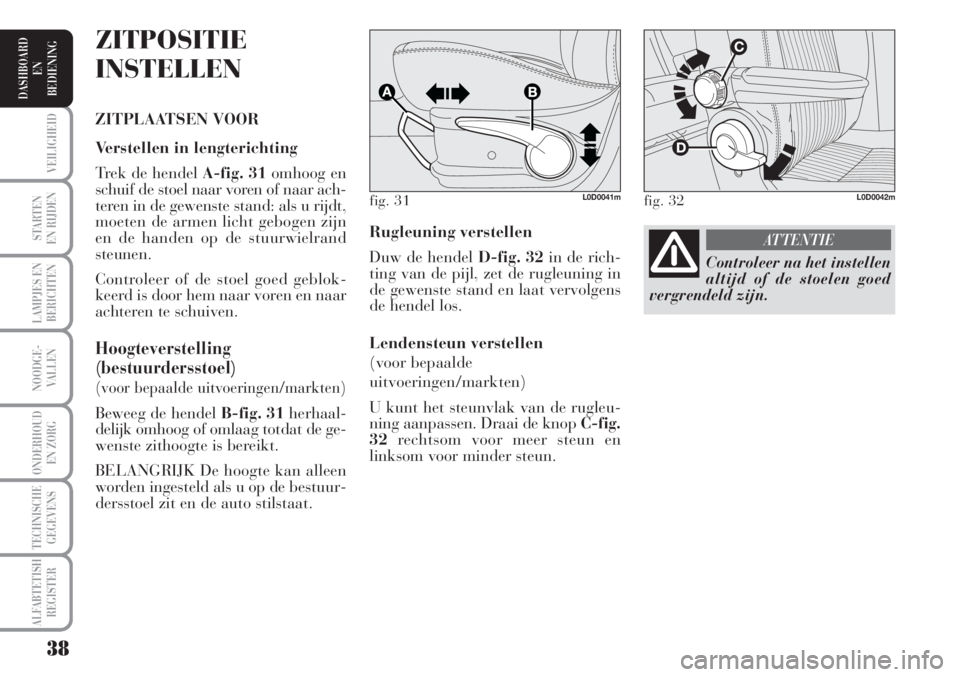

ZITPOSITIE
INSTELLEN
ZITPLAATSEN VOOR
Verstellen in lengterichting
Trek de hendel A-fig. 31omhoog en
schuif de stoel naar voren of naar ach-
teren in de gewenste stand: als u rijdt,
moeten de armen licht gebogen zijn
en de handen op de stuurwielrand
steunen.
Controleer of de stoel goed geblok-
keerd is door hem naar voren en naar
achteren te schuiven.
Hoogteverstelling
(bestuurdersstoel)
(voor bepaalde uitvoeringen/markten)
Beweeg de hendel B-fig. 31herhaal-
delijk omhoog of omlaag totdat de ge-
wenste zithoogte is bereikt.
BELANGRIJK De hoogte kan alleen
worden ingesteld als u op de bestuur-
dersstoel zit en de auto stilstaat.
fig. 31L0D0041mfig. 32L0D0042m
Controleer na het instellen
altijd of de stoelen goed
vergrendeld zijn.
ATTENTIE

39
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
EDIENING
Armsteun verstellen fig. 33
(voor bepaalde
uitvoeringen/markten)
Klap de armsteun voor gebruik van
stand1in stand 2.
Tafel-stand passagiersstoel
Klap de armsteun (voor bepaalde uit-
voeringen/markten) omhoog.
Duw de hendel A-fig. 34vanaf de be-
stuurdersstoel of de zitplaatsen achter
in de richting van de pijl, klap de rug-
leuningfig. 35op de zitting en laat
vervolgens de hendel los. In deze
stand kan de achterkant van de rug-
leuning als tafeltje worden gebruikt. Stoelverwarming
(voor bepaalde
uitvoeringen/markten)
U kunt de stoelverwarming in- en uit-
schakelen met de knop B-fig. 36voor
verwarming van de bestuurdersstoel
en de knop C-fig. 38voor verwar-
ming van de passagiersstoel.
Bij inschakeling gaat het lampje op de
knop branden.
Tafel-stand bestuurdersstoel
Voor de „tafel”-stand van de be-
stuurdersstoel moet de hoofdsteun ge-
heel worden verwijderd (zie de para-
graaf „Hoofdsteun verwijderen” in dit
hoofdstuk) en de hiervoor beschreven
procedure worden gevolgd.
fig. 33L0D0043mfig. 34L0D0044m
fig. 35L0D0045m
fig. 36L0D0046m

40
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
BEDIENING
Verstellen van de rugleuning
Zet met de hendel AofB-fig. 40de
rugleuning in de gewenste stand en
laat vervolgens de hendel los.
Verstellen vanuit
de bagageruimte
Verstellen in lengterichting
Trek aan de handgrepen FenG-fig.
39en schuif de gewenste zitplaats
naar voren of naar achteren. VERSCHUIFBARE
ZITPLAATSEN ACHTER
Afstelling vanuit het interieur
Verstellen in lengterichting
Trek de hendel A-fig. 37of de hendel
Bomhoog en schuif de gewenste zit-
plaats naar voren of naar achteren.
Verstellen van de rugleuning
Zet met de hendel C-fig. 38de rug-
leuning in de gewenste stand en laat
vervolgens de hendel los.
Om een onregelmatige werking te
voorkomen, moet u de hendel Caltijd
volledig indrukken.
fig. 37L0D0047mfig. 38L0D0252m
fig. 39L0D0253m
fig. 40L0D0049m
Controleer na het instellen
altijd of de stoelen goed
vergrendeld zijn.
ATTENTIE

41
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
EDIENING
Om de middelste rugleuning weer
rechtop te zetten, moet u opnieuw de
hendelD-fig. 42(een per zijde) be-
dienen en de rugleuning gelijkzetten
met de rugleuningen achter aan de
zijkant totdat de beveiliging van de
bevestigingsclipEvastklikt.
Gebruik van de lade
in de middelste rugleuning
De middelste rugleuning is voorzien
van een lade B-fig. 43.
Om de lade Bte gebruiken, moet u de
knopCindrukken en de zitting om-
hoog plaatsen. Middelste rugleuning vanuit
het interieur verstellen
Middelste rugleuning neerklappen:
❒bedien de hendel D-fig. 42(een
per zijde)
❒klap de middelste rugleuning vol-
ledig neer
❒laat de hendel los.
Als de middelste rugleuning volledig
is neergeklapt op de zitting en de be-
treffende hoofdsteun is uitgetrokken,
kunt u de bekerhouder A-fig. 41
(voor bepaalde uitvoeringen/mark -
ten) gebruiken.
fig. 41L0D0051mfig. 42L0D0050mfig. 43L0D0358m
Controleer of de zitplaats
goed geblokkeerd is door
hem naar voren en naar achteren
te schuiven, nadat de hendel is los-
gelaten. Als de zitplaats niet goed
geblokkeerd is, kan deze onver-
wachts verschuiven.
ATTENTIE
Voor maximale veiligheid
moet u de rugleuning rechtop
zetten, tegen de leuning aan gaan
zitten en de gordel goed laten aan-
sluiten op borst en bekken.
ATTENTIE

42
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
BEDIENING
Relax-stand bestuurderszijde
De procedure is hetzelfde maar eerst
moet de hoofdsteun van de bestuur-
dersstoel geheel verwijderd worden
(zie de paragraaf „Hoofdsteunen” in
dit hoofdstuk).
BELANGRIJK Voor de handelingen
die met de zitplaatsen verricht moe-
ten worden voor het vergroten van de
bagageruimte, wordt verwezen naar
hoofdstuk „Bagageruimte vergroten”. Relax-stand passagierszijde
fig. 45
Voor de relax-stand moet u bij geo-
pend achterportier:
❒de passagiersstoel neerklappen in
de „tafel”-stand (zie de paragraaf
„Tafel-stand passagiersstoel” in dit
hoofdstuk);
❒de achterzitplaats helemaal naar
voren duwen fig. 46;
❒de neergeklapte passagiersstoel he-
lemaal naar achteren schuiven;
❒de hoedenplank verwijderen (zie
de paragraaf „Hoedenplank ver-
wijderen” in dit hoofdstuk);
❒de rugleuning van de achterbank
in de gewenste stand zetten. Middelste rugleuning vanuit
de bagageruimte verstellen
Trek aan het koordje F-fig. 44en
duw gelijktijdig het bovenste deel van
de rugleuning naar voren totdat de
borgklem losgehaakt is. Begeleid de
rugleuning totdat deze volledig is
neergeklapt en laat het koordje Flos.
Voor het weer rechtop zetten van de
rugleuning, moet u de handelingen in
omgekeerde volgorde uitvoeren. Con-
troleer of de borgklem vastgeklikt is.
fig. 44L0D0255mfig. 45L0D0242mfig. 46L0D0243m

43
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
EDIENING
Middelste rugleuning
neerklappen
en gebruik van het skiluik
Als de middelste rugleuning volledig
is neergeklapt, kan deze gebruikt wor-
den als armsteun en is het skiluik
B-fig. 47 bereikbaar.
Het luik Bkan worden gebruikt voor
het vervoer van lange voorwerpen
(bijv. ski’s). Steek de ski’s vanuit de
bagageruimte door het luik.
Voor het beste gebruik van het luik is
het raadzaam de zitting Cte verwij-
deren om beschadiging ervan te voor-
komen.
BELANGRIJK Als na het verwijderen
van de zitting C, de zitting tijdelijk in
de bagageruimte wordt opgeborgen,
zorg er dan voor dat de zitting niet in
aanraking komt met zware voorwer-
pen om beschadiging of vervorming
te voorkomen.Zitting verwijderen
De zitting C-fig. 48kan worden ver-
wijderd.
Zitting verwijderen: bedien de knop
Den verwijder de zitting van de mid-
delste rugleuning.
Zitting terugplaatsen: druk op de knop
Dom de zitting op de achterzijde van
de rugleuning te vergrendelen.
fig. 47L0D0249mfig. 48L0D0344m
De vervoerde voorwerpen
moeten goed zijn bevestigd
om te voorkomen dat ze bij een
botsing of bij plotseling remmen
naar voren schieten.
ATTENTIE
Iedere verstelling moet bij
stilstaande auto worden
uitgevoerd.
ATTENTIE
Vaste achterbank
(voor bepaalde
uitvoeringen/markten)
Zie voor het neerklappen van de ach-
terbank, de paragraaf „Bagageruimte
vergroten”.

44
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
BEDIENING
ACHTER AAN DE ZIJKANT EN
IN HET MIDDEN
(voor bepaalde
uitvoeringen/markten)
De hoofdsteunen zijn in hoogte ver-
stelbaar.
Omhoog: trek de hoofdsteun omhoog
totdat hij hoorbaar vergrendelt.
Omlaag: druk op de knop C-fig. 51.
Met de knop D-fig. 51kunt de hoofd-
steunen verwijderen (ook als dit niet
nodig is voor de normale opstelling).
HOOFDSTEUNEN
VOOR
De hoofdsteunen zijn in hoogte ver-
stelbaar.
Hoogteverstelling: trek de hoofdsteun
omhoog of druk op de knop A-fig. 49
en duw de hoofdsteun omlaag. Laat
vervolgens de steun los en controleer
of de steun goed is vergrendeld.
Hoofdsteun verwijderen
Met de knop B-fig. 50kunt u de
hoofdsteun verwijderen.
fig. 49L0D0052mfig. 50L0D0237m
Als de auto is uitgerust met
sidebags, kan het gebruik
van stoelhoezen die niet opgenomen
zijn in het Lancia Lineaccessori-
programma, gevaarlijk zijn.
ATTENTIE
fig. 51L0D0053m
Reizen zonder hoofdsteun
is gevaarlijk voor de inzit-
tende.
ATTENTIE

45
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
EDIENING
STUURWIEL
VERSTELLEN
Het stuurwiel is in hoogte A-fig. 52en
diepteBverstelbaar.
Ga voor het verstellen als volgt te
werk:
❒ontgrendel de hendel door hem
naar het stuur te trekken (stand 2);
❒plaats het stuur in de gewenste
stand;
❒vergrendel de hendel door hem
naar voren te drukken (stand 1).
De zadelvormige hoofd-
steunen achter beperken
het zicht niet en moeten altijd wor-
den uitgetrokken als er passagiers
op de zitplaatsen achter aanwezig
zijn.
ATTENTIE
fig. 52L0D0382m
Het stuur mag alleen wor-
den versteld als de auto
stilstaat en de motor is uitgezet.
ATTENTIE
Het is streng verboden om
de-/montagewerkzaamhe-
den uit te voeren, waarvoor wijzi-
gingen in de stuurinrichting of de
stuurkolom vereist zijn (bijv. bij
montage van een diefstalbeveili-
ging). Hierdoor kunnen de presta-
ties van het systeem, de garantie en
de veiligheid in gevaar worden ge-
bracht en voldoet de auto niet meer
aan de typegoedkeuring.
ATTENTIE
De hoofdsteunen moeten zo
worden ingesteld dat ze het
hoofd ondersteunen en niet de nek.
Alleen in deze positie bieden de
steunen bescherming.
ATTENTIE
Voor een optimale bescher-
ming moet de rugleuning
zo zijn ingesteld dat u rechtop zit
en dat uw hoofd zich zo dicht mo-
gelijk bij de hoofdsteun bevindt.
ATTENTIE
Let bij het weer monteren
van de hoofdsteun op de
juiste zijde en controleer of de
hoofdsteun op de juiste hoogte ge-
blokkeerd is.
ATTENTIE

46
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
VEILIGHEID
DASHBOARD
EN
BEDIENING
Stel de spiegels af als de auto stilstaat
en de handrem is aangetrokken.
De verwarming van de spiegels scha-
kelt automatisch in als u de achter-
ruitverwarming aanzet.
Inklappen
Indien nodig (bijv. bij nauwe door-
gangen) kunnen de buitenspiegels
worden ingeklapt door ze van stand
1in stand 2-fig. 55te zetten.
SPIEGELS
BINNENSPIEGEL
De binnenspiegel is voorzien van een
beveiligingsmechanisme, waardoor de
spiegel bij een krachtig contact met
een inzittende losschiet.
Met het hendeltje A-fig. 53kan de
spiegel in twee standen worden gezet:
normale of anti-verblindingsstand.
BUITENSPIEGELS
De elektrische verstelling is alleen mo-
gelijk als de contactsleutel in stand
MARstaat.
Ga voor het verstellen als volgt te
werk:
❒met de schakelaar B-fig. 54kiest
u welke spiegel u wilt verstellen
(links of rechts);
❒met de schakelaar Ckunt u de
spiegel in 4 richtingen verstellen.
fig. 53L0D0056m
Tijdens het rijden moeten
de spiegels altijd in stand
1-fig. 55 staan.
De spiegel aan bestuur-
derszijde is bol, waardoor de af-
standswaarneming enigszins wordt
beïnvloed.
fig. 54L0D0058m
fig. 55L0D00499m
