Lancia Musa 2011 Brugs- og vedligeholdelsesvejledning (in Danish)

40
ALFABETISK
INDHOLDSFOR -
TEGNELSE
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE
VEDLIGEHOL-
DELSE
OG PLEJE
TEKNISKE
DATA
INSTRUMENT-
PANEL OG
BETJENINGS-
KNAPPER

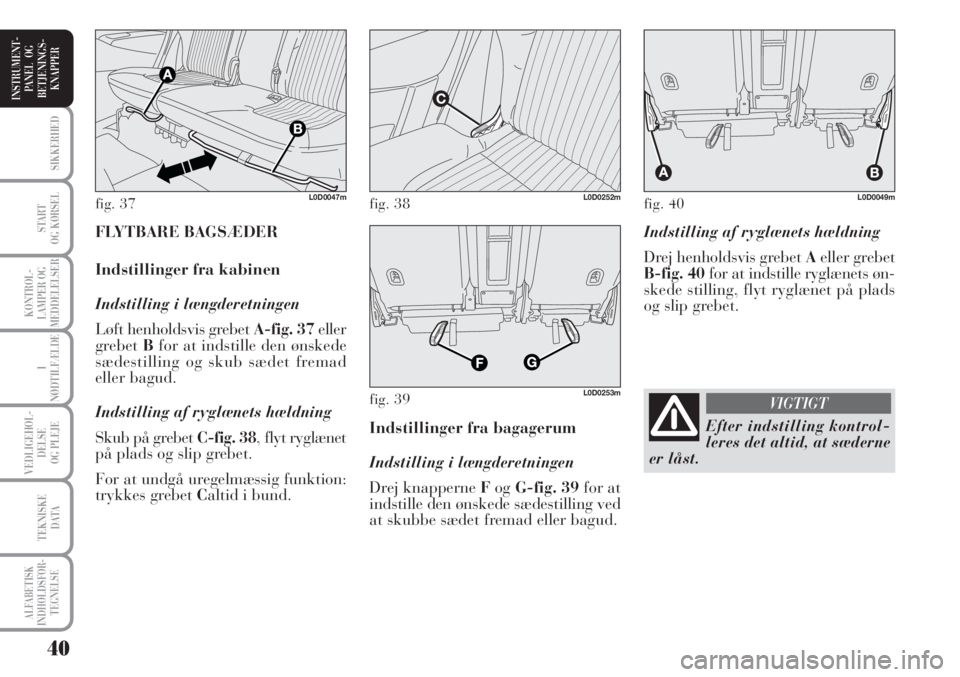

Indstilling af ryglænets hældning
Drej henholdsvis grebet Aeller grebet
B-fig. 40 for at indstille ryglænets øn-
skede stilling, flyt ryglænet på plads
og slip grebet.
Indstillinger fra bagagerum
Indstilling i længderetningen
Drej knapperne FogG-fig. 39for at
indstille den ønskede sædestilling ved
at skubbe sædet fremad eller bagud. FLYTBARE BAGSÆDER
Indstillinger fra kabinen
Indstilling i længderetningen
Løft henholdsvis grebet A-fig. 37eller
grebet Bfor at indstille den ønskede
sædestilling og skub sædet fremad
eller bagud.
Indstilling af ryglænets hældning
Skub på grebet C-fig. 38, flyt ryglænet
på plads og slip grebet.
For at undgå uregelmæssig funktion:
trykkes grebet Caltid i bund.
fig. 37L0D0047mfig. 38L0D0252m
fig. 39L0D0253m
fig. 40L0D0049m
Efter indstilling kontrol-
leres det altid, at sæderne
er låst.
VIGTIGT

41
ALFABETISK
INDHOLDSFOR -
TEGNELSE
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE
VEDLIGEHOL-
DELSE
OG PLEJE
TEKNISKE
DATA
INSTRUMENT-
PANEL OG
BETJENINGS-
KNAPPER

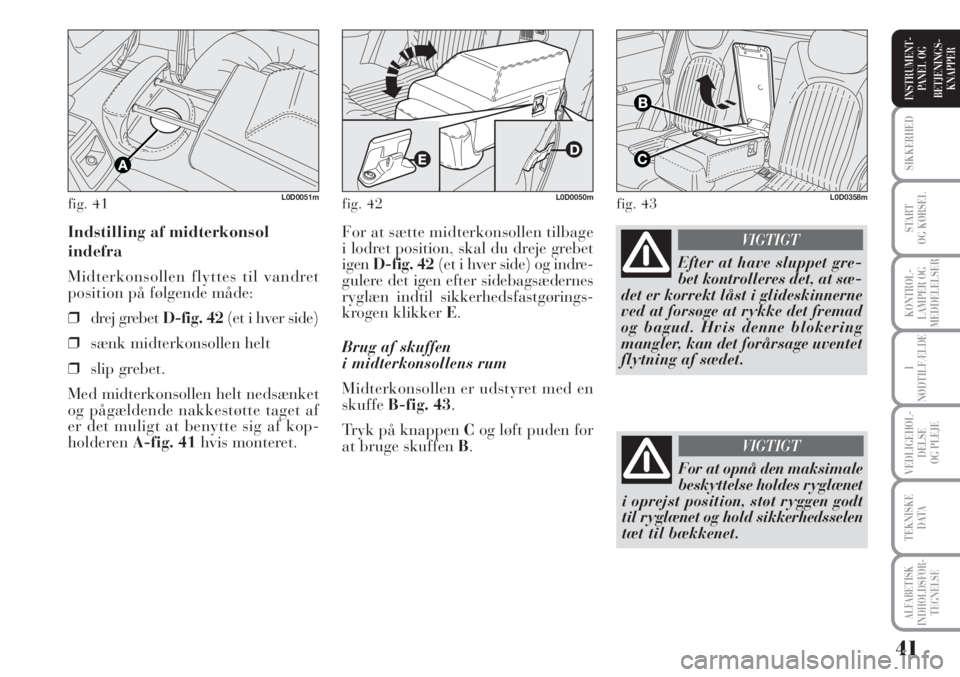

For at sætte midterkonsollen tilbage
i lodret position, skal du dreje grebet
igenD-fig. 42(et i hver side) og indre-
gulere det igen efter sidebagsædernes
ryglæn indtil sikkerhedsfastgørings-
krogen klikker E.
Brug af skuffen
i midterkonsollens rum
Midterkonsollen er udstyret med en
skuffeB-fig. 43.
Tryk på knappen Cog løft puden for
at bruge skuffen B. Indstilling af midterkonsol
indefra
Midterkonsollen flyttes til vandret
position på følgende måde:
❒drej grebet D-fig. 42(et i hver side)
❒sænk midterkonsollen helt
❒slip grebet.
Med midterkonsollen helt nedsænket
og pågældende nakkestøtte taget af
er det muligt at benytte sig af kop-
holderen A-fig. 41hvis monteret.
fig. 41L0D0051mfig. 42L0D0050mfig. 43L0D0358m
Efter at have sluppet gre-
bet kontrolleres det, at sæ-
det er korrekt låst i glideskinnerne
ved at forsøge at rykke det fremad
og bagud. Hvis denne blokering
mangler, kan det forårsage uventet
flytning af sædet.
VIGTIGT
For at opnå den maksimale
beskyttelse holdes ryglænet
i oprejst position, støt ryggen godt
til ryglænet og hold sikkerhedsselen
tæt til bækkenet.
VIGTIGT

42
ALFABETISK
INDHOLDSFOR -
TEGNELSE
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE
VEDLIGEHOL-
DELSE
OG PLEJE
TEKNISKE
DATA
INSTRUMENT-
PANEL OG
BETJENINGS-
KNAPPER

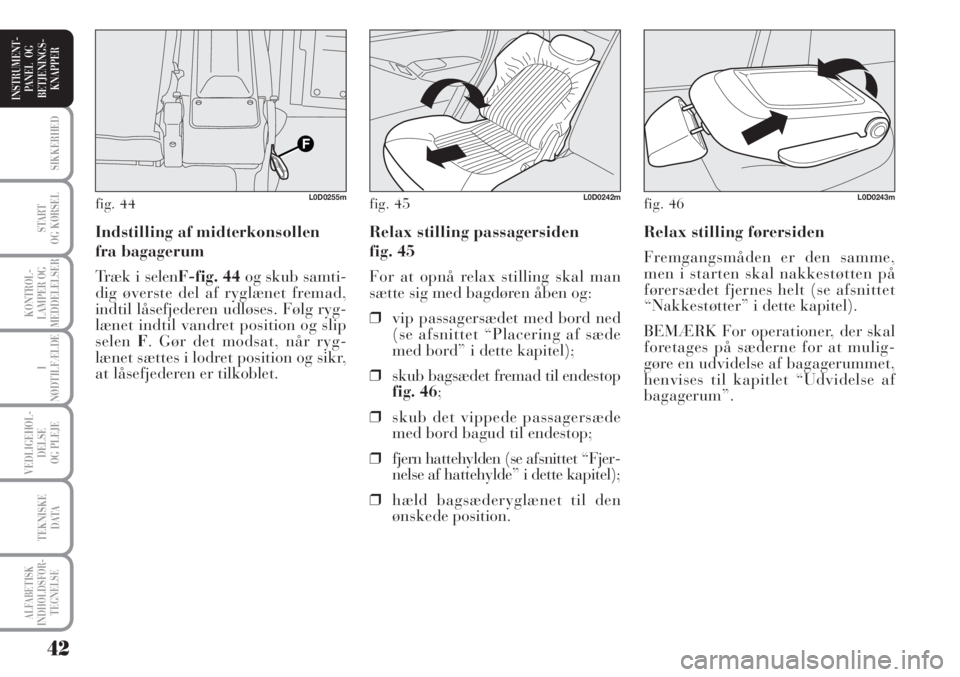

Relax stilling førersiden
Fremgangsmåden er den samme,
men i starten skal nakkestøtten på
førersædet fjernes helt (se afsnittet
“Nakkestøtter” i dette kapitel).
BEMÆRK For operationer, der skal
foretages på sæderne for at mulig-
gøre en udvidelse af bagagerummet,
henvises til kapitlet “Udvidelse af
bagagerum”. Relax stilling passagersiden
fig. 45
For at opnå relax stilling skal man
sætte sig med bagdøren åben og:
❒vip passagersædet med bord ned
(se afsnittet “Placering af sæde
med bord” i dette kapitel);
❒skub bagsædet fremad til endestop
fig. 46;
❒skub det vippede passagersæde
med bord bagud til endestop;
❒fjern hattehylden (se afsnittet “Fjer-
nelse af hattehylde” i dette kapitel);
❒hæld bagsæderyglænet til den
ønskede position. Indstilling af midterkonsollen
fra bagagerum
Træk i selenF-fig. 44og skub samti-
dig øverste del af ryglænet fremad,
indtil låsefjederen udløses. Følg ryg-
lænet indtil vandret position og slip
selenF. Gør det modsat, når ryg-
lænet sættes i lodret position og sikr,
at låsefjederen er tilkoblet.
fig. 44L0D0255mfig. 45L0D0242mfig. 46L0D0243m

43
ALFABETISK
INDHOLDSFOR -
TEGNELSE
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE
VEDLIGEHOL-
DELSE
OG PLEJE
TEKNISKE
DATA
INSTRUMENT-
PANEL OG
BETJENINGS-
KNAPPER

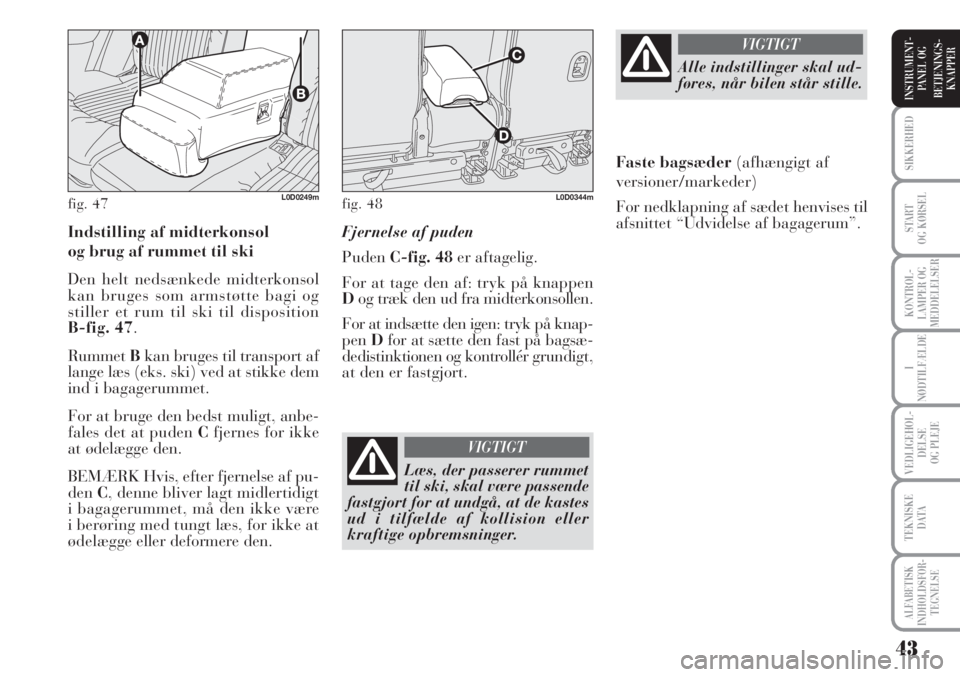

Indstilling af midterkonsol
og brug af rummet til ski
Den helt nedsænkede midterkonsol
kan bruges som armstøtte bagi og
stiller et rum til ski til disposition
B-fig. 47.
RummetBkan bruges til transport af
lange læs (eks. ski) ved at stikke dem
ind i bagagerummet.
For at bruge den bedst muligt, anbe-
fales det at puden Cfjernes for ikke
at ødelægge den.
BEMÆRK Hvis, efter fjernelse af pu-
denC, denne bliver lagt midlertidigt
i bagagerummet, må den ikke være
i berøring med tungt læs, for ikke at
ødelægge eller deformere den.Fjernelse af puden
PudenC-fig. 48er aftagelig.
For at tage den af: tryk på knappen
Dog træk den ud fra midterkonsollen.
For at indsætte den igen: tryk på knap-
penDfor at sætte den fast på bagsæ-
dedistinktionen og kontrollér grundigt,
at den er fastgjort.
fig. 47L0D0249mfig. 48L0D0344m
Læs, der passerer rummet
til ski, skal være passende
fastgjort for at undgå, at de kastes
ud i tilfælde af kollision eller
kraftige opbremsninger.
VIGTIGT
Alle indstillinger skal ud-
føres, når bilen står stille.
VIGTIGT
Faste bagsæder(afhængigt af
versioner/markeder)
For nedklapning af sædet henvises til
afsnittet “Udvidelse af bagagerum”.

44
ALFABETISK
INDHOLDSFOR -
TEGNELSE
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE
VEDLIGEHOL-
DELSE
OG PLEJE
TEKNISKE
DATA
INSTRUMENT-
PANEL OG
BETJENINGS-
KNAPPER

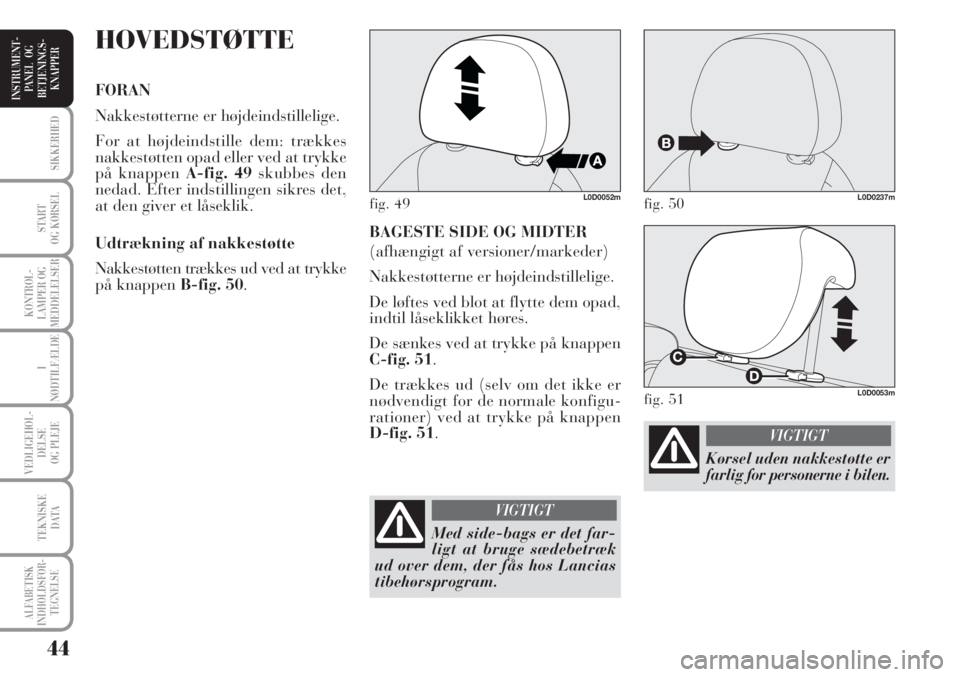

BAGESTE SIDE OG MIDTER
(afhængigt af versioner/markeder)
Nakkestøtterne er højdeindstillelige.
De løftes ved blot at flytte dem opad,
indtil låseklikket høres.
De sænkes ved at trykke på knappen
C-fig. 51.
De trækkes ud (selv om det ikke er
nødvendigt for de normale konfigu-
rationer) ved at trykke på knappen
D-fig. 51.
HOVEDSTØTTE
FORAN
Nakkestøtterne er højdeindstillelige.
For at højdeindstille dem: trækkes
nakkestøtten opad eller ved at trykke
på knappen A-fig. 49skubbes den
nedad. Efter indstillingen sikres det,
at den giver et låseklik.
Udtrækning af nakkestøtte
Nakkestøtten trækkes ud ved at trykke
på knappen B-fig. 50.
fig. 49L0D0052mfig. 50L0D0237m
Med side-bags er det far-
ligt at bruge sædebetræk
ud over dem, der fås hos Lancias
tibehørsprogram.
VIGTIGT
fig. 51L0D0053m
Kørsel uden nakkestøtte er
farlig for personerne i bilen.
VIGTIGT

45
ALFABETISK
INDHOLDSFOR -
TEGNELSE
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE
VEDLIGEHOL-
DELSE
OG PLEJE
TEKNISKE
DATA
INSTRUMENT-
PANEL OG
BETJENINGS-
KNAPPER

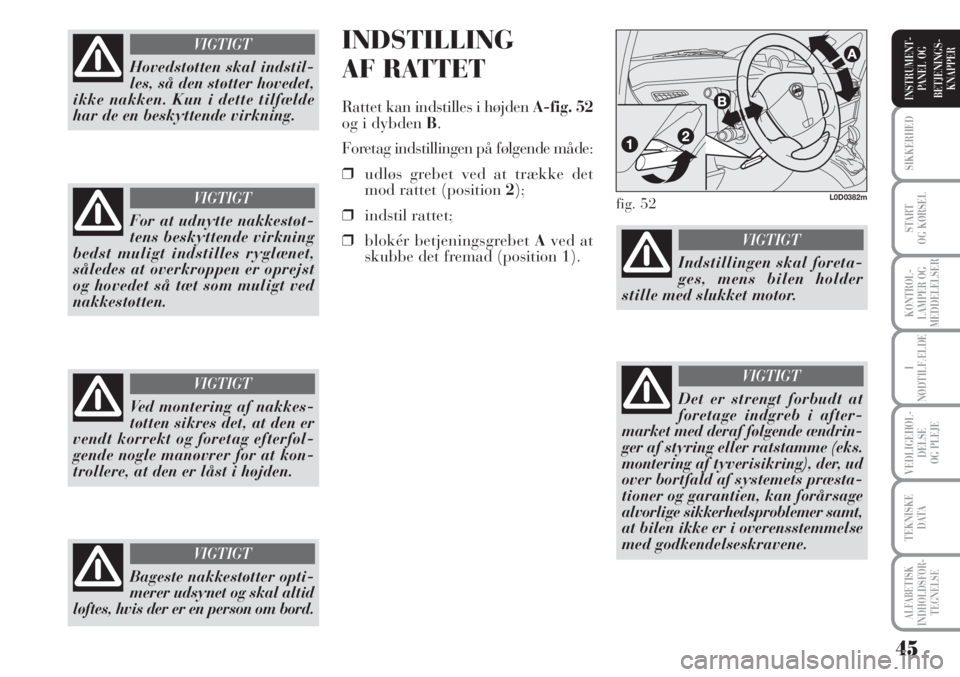

INDSTILLING
AF RATTET
Rattet kan indstilles i højden A-fig. 52
og i dybden B.
Foretag indstillingen på følgende måde:
❒udløs grebet ved at trække det
mod rattet (position 2);
❒indstil rattet;
❒blokér betjeningsgrebet Aved at
skubbe det fremad (position 1).
Bageste nakkestøtter opti-
merer udsynet og skal altid
løftes, hvis der er en person om bord.
VIGTIGT
fig. 52L0D0382m
Indstillingen skal foreta-
ges, mens bilen holder
stille med slukket motor.
VIGTIGT
Det er strengt forbudt at
foretage indgreb i after-
market med deraf følgende ændrin-
ger af styring eller ratstamme (eks.
montering af tyverisikring), der, ud
over bortfald af systemets præsta-
tioner og garantien, kan forårsage
alvorlige sikkerhedsproblemer samt,
at bilen ikke er i overensstemmelse
med godkendelseskravene.
VIGTIGT
Hovedstøtten skal indstil-
les, så den støtter hovedet,
ikke nakken. Kun i dette tilfælde
har de en beskyttende virkning.
VIGTIGT
For at udnytte nakkestøt-
tens beskyttende virkning
bedst muligt indstilles ryglænet,
således at overkroppen er oprejst
og hovedet så tæt som muligt ved
nakkestøtten.
VIGTIGT
Ved montering af nakkes-
tøtten sikres det, at den er
vendt korrekt og foretag efterføl-
gende nogle manøvrer for at kon-
trollere, at den er låst i højden.
VIGTIGT

46
ALFABETISK
INDHOLDSFOR -
TEGNELSE
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE
VEDLIGEHOL-
DELSE
OG PLEJE
TEKNISKE
DATA
INSTRUMENT-
PANEL OG
BETJENINGS-
KNAPPER
Foretag indstillingen, mens bilen hol-
der stille med trukket håndbremse.

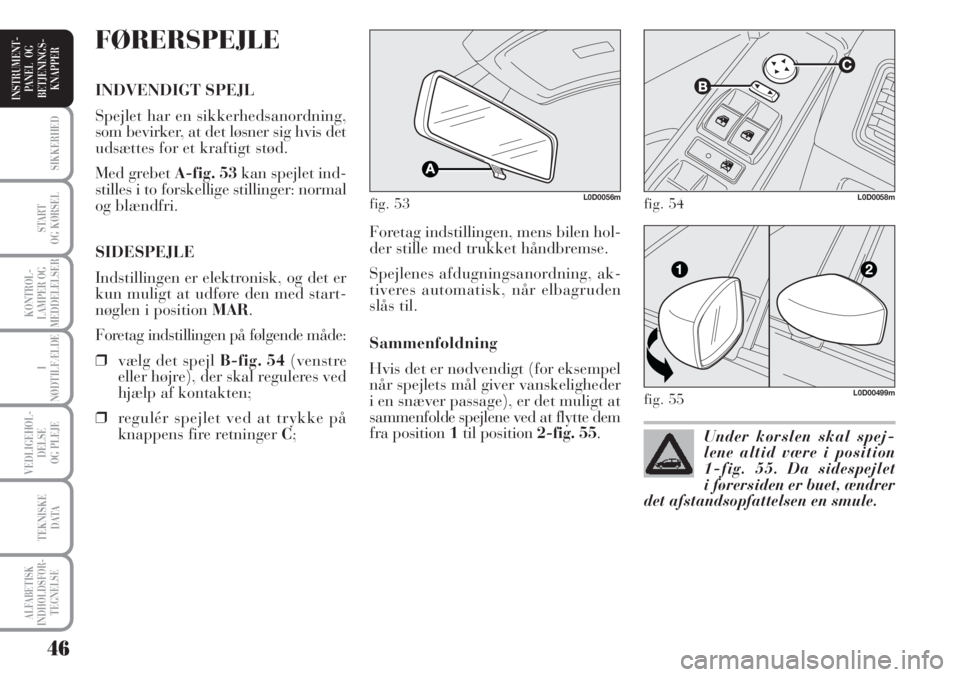

Spejlenes afdugningsanordning, ak-
tiveres automatisk, når elbagruden
slås til.
Sammenfoldning
Hvis det er nødvendigt (for eksempel
når spejlets mål giver vanskeligheder
i en snæver passage), er det muligt at
sammenfolde spejlene ved at flytte dem
fra position 1til position 2-fig. 55.
FØRERSPEJLE
INDVENDIGT SPEJL
Spejlet har en sikkerhedsanordning,
som bevirker, at det løsner sig hvis det
udsættes for et kraftigt stød.
Med grebet A-fig. 53kan spejlet ind-
stilles i to forskellige stillinger: normal
og blændfri.
SIDESPEJLE
Indstillingen er elektronisk, og det er
kun muligt at udføre den med start-
nøglen i position MAR.
Foretag indstillingen på følgende måde:
❒vælg det spejl B-fig. 54(venstre
eller højre), der skal reguleres ved
hjælp af kontakten;
❒regulér spejlet ved at trykke på
knappens fire retninger C;
fig. 53L0D0056m
Under kørslen skal spej-
lene altid være i position
1-fig. 55. Da sidespejlet
i førersiden er buet, ændrer
det afstandsopfattelsen en smule.
fig. 54L0D0058m
fig. 55L0D00499m

47
ALFABETISK
INDHOLDSFOR -
TEGNELSE
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE
VEDLIGEHOL-
DELSE
OG PLEJE
TEKNISKE
DATA
INSTRUMENT-
PANEL OG
BETJENINGS-
KNAPPER

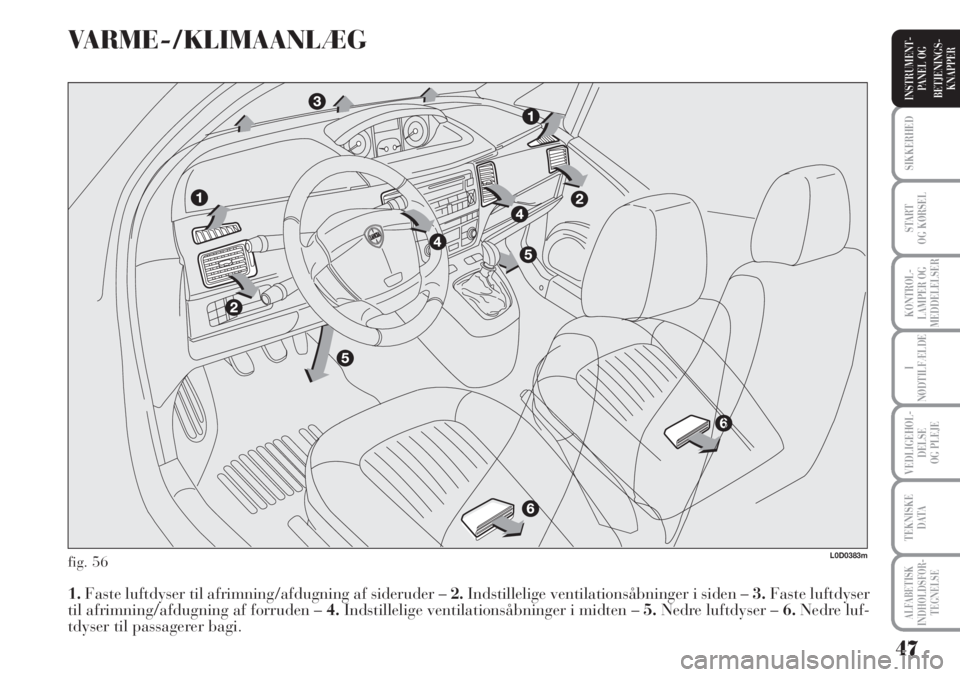

VARME-/KLIMAANLÆG
fig. 56
1.Faste luftdyser til afrimning/afdugning af sideruder –2.Indstillelige ventilationsåbninger i siden –3.Faste luftdyser
til afrimning/afdugning af forruden –4.Indstillelige ventilationsåbninger i midten –5.Nedre luftdyser –6.Nedre luf-
tdyser til passagerer bagi.
L0D0383m

48
ALFABETISK
INDHOLDSFOR -
TEGNELSE
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE
VEDLIGEHOL-
DELSE
OG PLEJE
TEKNISKE
DATA
INSTRUMENT-
PANEL OG
BETJENINGS-
KNAPPER

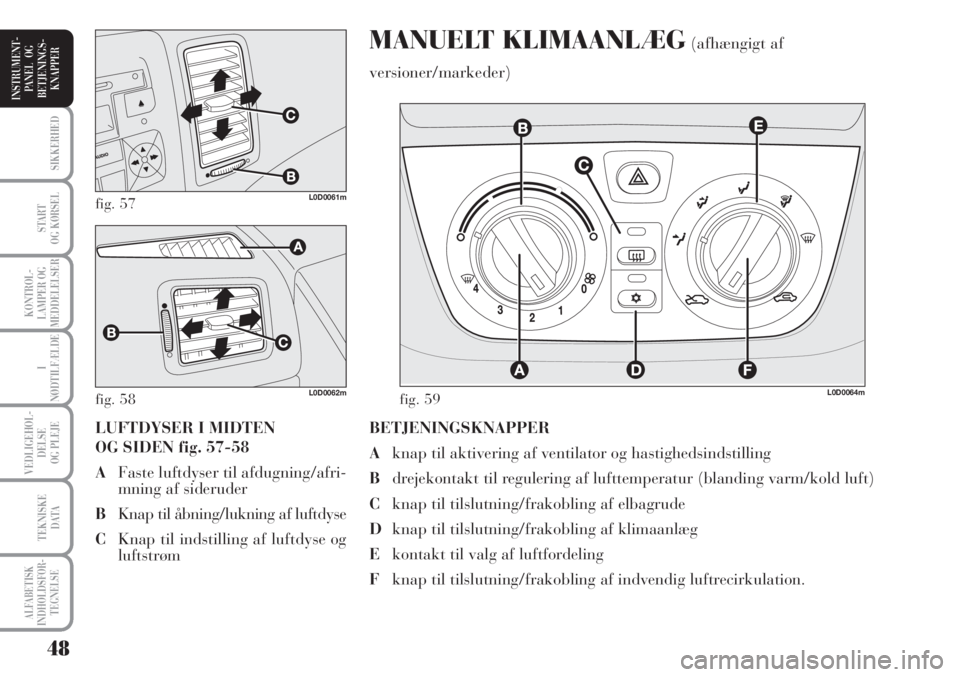

BETJENINGSKNAPPER
Aknap til aktivering af ventilator og hastighedsindstilling
Bdrejekontakt til regulering af lufttemperatur (blanding varm/kold luft)
Cknap til tilslutning/frakobling af elbagrude
Dknap til tilslutning/frakobling af klimaanlæg
Ekontakt til valg af luftfordeling
Fknap til tilslutning/frakobling af indvendig luftrecirkulation.
MANUELT KLIMAANLÆG(afhængigt af
versioner/markeder)
LUFTDYSER I MIDTEN
OG SIDEN fig. 57-58
AFaste luftdyser til afdugning/afri-
mning af sideruder
BKnap til åbning/lukning af luftdyse
CKnap til indstilling af luftdyse og
luftstrøm
fig. 57L0D0061m
fig. 58 fig. 59L0D0062mL0D0064m

49
ALFABETISK
INDHOLDSFOR -
TEGNELSE
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
I
NØDTILFÆLDE
VEDLIGEHOL-
DELSE
OG PLEJE
TEKNISKE
DATA
INSTRUMENT-
PANEL OG
BETJENINGS-
KNAPPER
LUFTFORDELING
Drejekontakten Egør det muligt for
luften, der er sendt ind i bilen, at nå
alle kabinens områder med 5 valg-
muligheder:
«luftfordeling fra luftdyser i mid-
ten og ventilationsåbninger i siden
2 og 4;
Δgør det muligt at fordele luft fra
midter- og sidedyserne 2 og 4 og
nedad 5 og 6 (totrins funktion);
≈gør det muligt at fordele luft nedad
5 og 6;
ƒgør det muligt at fordele luft nedad
5 og 6 og samtidig mod fron-
truden 3;
-muliggør afdugning og afrimning
af frontruden 3 og forreste sider-
uder 1.AKTIVERING AF INDVENDIG
LUFTRECIRKULATION
Placér knappen F-fig. 59på
….
Det tilrådes at aktivere den indven-
dige luftcirkulation, når udeluften er
stærkt forurenet (f.eks. i trafikprop-
per, tunneler osv.). Undgå dog at be-
nytte recirkulation i længere tid, især
med mange personer i bilen, da ruderne
vil være tilbøjelige til at dugge til.
BEMÆRK Den indvendige luftrecir-
kulation muliggør på basis af den
valgte funktion (“opvarmning” eller
“afkøling”) en hurtigere opnåelse af
de ønskede forhold. Undgå at recir-
kulere luften i regnfuldt og køligt vejr,
hvor det øger tendensen til tildugning
af ruderne. TEMPERATURREGULERING
Udfør følgende:
Drej drejekontakten B-fig. 59(viser
på rødt felt) mod højre for at øge
temperaturen og mod venstre for at
reducere den.
REGULERING
AF BLÆSERHASTIGHED
Gør således for at få en passende ven-
tilation af kabinen:
❒åbn de midterste luftdyser 4 og
sidedyserne 2 helt;
❒stil drejekontakten B-fig. 59på
blåt felt;
❒drej drejeknappen Atil den ønskede
hastighed;
❒stil drejekontakten Epå
«;
❒frakobl den indvendige luftrecir-
kulation ved at placere knappen F
på
Ú.
