90

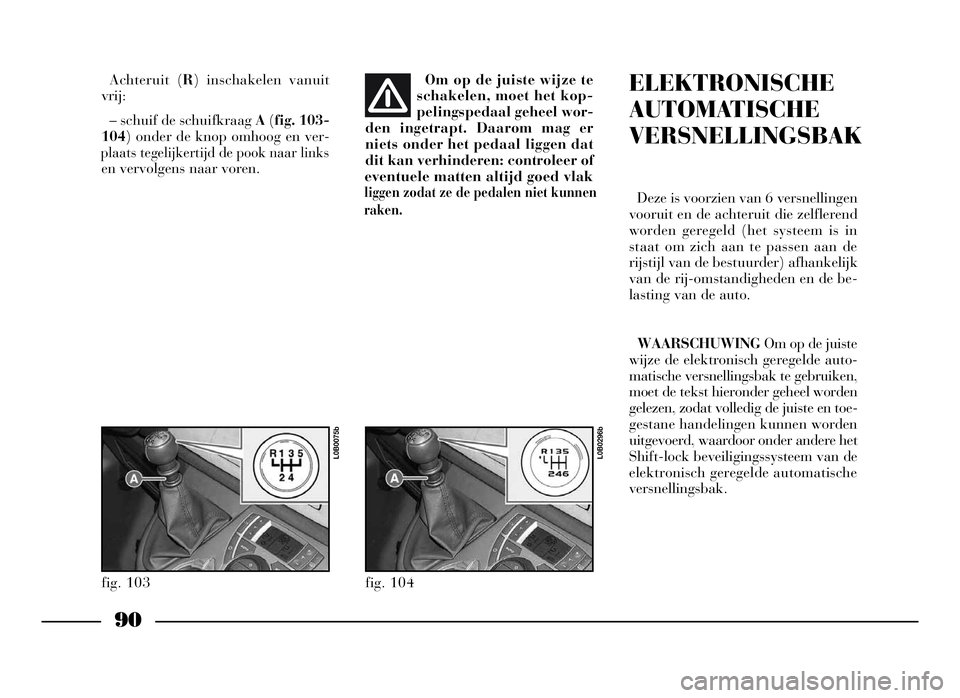

Achteruit (R) inschakelen vanuit
vrij:
– schuif de schuifkraag A(fig. 103-
104) onder de knop omhoog en ver-
plaats tegelijkertijd de pook naar links
en vervolgens naar voren.
ELEKTRONISCHE
AUTOMATISCHE
VERSNELLINGSBAK
Deze is voorzien van 6 versnellingen
vooruit en de achteruit die zelflerend
worden geregeld (het systeem is in
staat om zich aan te passen aan de
rijstijl van de bestuurder) afhankelijk
van de rij-omstandigheden en de be-
lasting van de auto.
WAARSCHUWINGOm op de juiste
wijze de elektronisch geregelde auto-
matische versnellingsbak te gebruiken,
moet de tekst hieronder geheel worden
gelezen, zodat volledig de juiste en toe-
gestane handelingen kunnen worden
uitgevoerd, waardoor onder andere het
Shift-lock beveiligingssysteem van de
elektronisch geregelde automatische
versnellingsbak.
fig. 103
L0B0075b
Om op de juiste wijze te
schakelen, moet het kop-
pelingspedaal geheel wor-
den ingetrapt. Daarom mag er
niets onder het pedaal liggen dat
dit kan verhinderen: controleer of
eventuele matten altijd goed vlak
liggen zodat ze de pedalen niet kunnen
raken.
fig. 104
L0B0296b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 90

91
SELECTORHENDEL (fig. 105)
P= Parkeren.
R= Achteruit.
N= Vrij.
D= Drive, automatisch vooruit
rijden.
M= Sequentiële werking+= Sequentieel opschakelen.
–= Sequentieel terugschakelen.
DISPLAY (fig. 106)
Op het display kan worden weerge-
geven:
– als automatisch wordt geschakeld
de ingeschakelde versnelling (P, R, N
of D);
– als sequentieel wordt geschakeld,
het inschakelen van de hogere of la-
gere versnelling (handmatig) met het
symbool of .STANDEN VAN DE HENDEL
Drive, automatisch
vooruit rijden (D)
Stand Dkan gebruikt worden in de
stad en op de buitenweg.
fig. 105
L0B0252b
fig. 106
L0B0253b
De hendel mag uitslui-
tend van P naar D (PD),
van N naar D (ND) en
van R naar D (RD) worden ver-
plaatst bij een stilstaande auto,
stationair toerental en geheel in-
getrapt rempedaal (shift-lock be-
veiliging).
066-134 Phedra OLA 5-06-2008 11:04 Pagina 91

92
Vrij (N)
Komt overeen met de vrijstand bij
een handgeschakelde versnellingsbak.Achteruit (R)
Schakel de achteruit al-
leen in bij stilstaande auto,
stationair draaiende motor
en geheel losgelaten gaspedaal en
neem de voorschriften en waar-
schuwingen in de paragraaf “Star-
ten van de motor” in dit hoofdstuk
zorgvuldig in acht.
Als de hendel in de stand Rstaat,
kan de motor niet worden gestart.
Parkeren (P)
In de stand Pzijn de aangedreven
wielen mechanisch geblokkeerd.
Schakel deze stand alleen in als de
auto stilstaat en de handrem eventu-
eel is aangetrokken. Neem voor het
inschakelen de voorschriften en waar-
schuwingen in de paragraaf “Starten
van de motor” in dit hoofdstuk zorg-
vuldig in acht.
WAARSCHUWINGAls de selector-
hendel niet in een goede stand staat,
wordt op het display de laatste correct
ingeschakelde stand knipperend
weergegeven.STARTEN VAN DE MOTOR
Het is zeer gevaarlijk om
de motor te laten draaien
in een afgesloten ruimte.
De motor
verbruikt zuurstof en
produceert koolmonoxide, dat een
zeer giftig en dodelijk gas is.
– Controleer of de handrem is aan-
getrokken en de selectorhendel in
stand Pof Nstaat: de motor kan al-
leen worden gestart als de selector-
hendel in een van deze standen staat.
– Draai het contactslot in stand D
zonder het gaspedaal in te trappen. Om de hendel vanuit N te
verplaatsen moet het gas-
pedaal worden losgelaten,
moet de motor met stationair toe-
rental draaien en moeten de voor-
schriften en waarschuwingen in de
paragraaf “Starten van de motor”
in dit hoofdstuk worden opgevolgd.
Als de hendel in de stand Nstaat,
kan de motor worden gestart.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 92

93
Als de motor bij de eerste poging
niet aanslaat, zet dan eerst het con-
tactslot in stand Svoordat nog een
startpoging wordt ondernomen.
Als het contactslot in stand Mstaat
en de led’s op het instrumentenpaneel
blijven branden, dan moet het con-
tactslot in stand Sworden gezet en
vervolgens opnieuw op Mworden ge-
draaid; als de led’s blijven branden,
onderneem dan een nieuwe poging
met de andere bijgeleverde sleutels.
Als de motor dan nog niet gestart
kan worden, voer dan een noodstart-
procedure uit (zie het hoofdstuk “In
noodgevallen”) en wendt u tot de
Lancia-dealer.
WAARSCHUWINGLaat bij stil-
staande motor het contactslot niet in
stand Mstaan; hiermee wordt voor-
komen dat de accu wordt ontladen.STARTEN VAN DE MOTOR
Voer om met de auto te gaan rijden,
de volgende handelingen uit:
– trap het rempedaal geheel in;
– kies de gewenste functie;
– geef geleidelijk gas; de auto begint
te rijden en de versnellingen worden
automatisch ingeschakeld afhankelijk
van de gekozen functie.SEQUENTIEEL SCHAKELEN
Zet de hendel in stand Dnaar rechts
in de stand M:
U verplaats de hendel naar +: op-
schakelen;
U verplaats de hendel naar –: terug-
schakelen.
Telkens als wordt overgeschakeld,
wordt dit op het display weergegeven
en elke mogelijk fout wordt voorko-
men door de bedieningsregeleenheid;
deze staat alleen het inschakelen van
een lagere versnellingen toe bij een
correct motortoerental.
Als sequentieel wordt geschakeld,
werkt de elektronisch geregelde auto-
matische versnellingsbak als een ver-
snellingsbak met vast overbrengings-
verhoudingen die achtereenvolgens
(sequentieel) worden ingeschakeld.
De elektronische regeling kan de
versnelling wijzigen als het toerental
hoger of lager wordt dan toegestane
toerentallimiet. De hendel kan alleen
vanuit stand P worden
verplaatst, als het contact-
slot in M staat en het rempedaal
geheel ingetrapt is (Shift-lock be-
veiliging).
066-134 Phedra OLA 5-06-2008 11:04 Pagina 93

94
AUTOMATISCH SCHAKELEN
De stand Dkan onder alle rij-om-
standigheden worden gekozen als se-
quentieel wordt geschakeld.
De optimale versnelling wordt door
de regeleenheid van de versnellings-
bak gekozen, afhankelijk van de snel-
heid en de belasting van de motor
(stand van het gaspedaal).
Als niet veel vermogen van de motor
wordt gevraagd, schakelt de versnel-
lingsbak de hoge versnellingen in,
waardoor het brandstofverbruik lager
wordt. Als om meer vermogen wordt
gevraagd (als het gaspedaal wordt in-
getrapt, schakelt de versnellingsbak
automatisch lagere versnellingen in,
waardoor de auto sneller reageert en
sneller accelereert: in deze situatie
neemt het brandstofverbruik toe.Voor een snelle reactie van de auto:
– trap het gaspedaal geheel in tot
voorbij het zware punt (buiten de nor-
male slag); hierdoor wordt de kick-
down ingeschakeld en worden de
maximale prestaties (reactie en acce-
leratie) verkregen; uiteraard neemt
het brandstofverbruik hierdoor toe.
WAARSCHUWINGGebruik de
kick-down niet als op een ondergrond
wordt gereden met weinig grip
(sneeuw, ijzel enz.).
Rijden bij sneeuw of ijzel
Als het wegdek weinig grip heeft
(sneeuw, ijzel enz.), moet knop A
(fig. 107) worden ingedrukt:
– op het display verschijnt j
(fig. 108) en om weg te rijden wordt
de tweede versnelling ingeschakeld.WAARSCHUWINGDeze functie
kan alleen worden gebruikt als de
hendel in stand Dstaat; als de hendel
in een andere stand dan Dwordt ge-
zet, wordt de functie automatisch uit-
geschakeld. De functie kan ook bij een
rijdende auto worden ingeschakeld bij
een snelheid lager dan 45 km/h.
fig. 107
L0B0254b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 94

95
WEERGAVE VAN STORINGEN
Een storing van de elektronisch ge-
regelde automatische versnellingsbak
wordt weergegeven met een medede-
ling op het display van het infotele-
matica-systeem CONNECT Nav+
door het knipperen van symbool j
op het display fig. 108.PARKEREN
Schakel de handrem in en zet de se-
lectorhendel in stand P. Zet de wielen
in een andere stand dan de rechtuit-
stand. Blokker de wielen met stenen
of wiggen als de auto op een steile hel-
ling staat.
Laat het contactslot niet in de stand
Mstaan, omdat dan de accu kan ont-
laden. Verwijder altijd de sleutel uit
het contactslot als u de auto verlaat.
fig. 108
L0B255b
AUTO TOT STILSTAND
BRENGEN
Om de auto tot stilstand te brengen:
– laat het gaspedaal los;
– trap het rempedaal in.
WAARSCHUWINGOp een hel-
lende weg met draaiende motor mag
de auto uitsluitend m.b.v. de rem op
zijn plaats worden gehouden; nooit
m.b.v. een ingetrapt gaspedaal.
Als de auto geparkeerd staat met
draaiende motor en de hendel in
stand D, Rof M(sequentieel schake-
len) moet het rempedaal ingetrapt
worden gehouden om te voorkomen
dat de auto door de stationair draai-
ende motor wordt voortbewogen.
Zet de hendel in stand Pals de auto
lang wordt stilgezet.Laat kinderen nooit al-
leen zonder toezicht achter
in de auto.
GELUIDSSIGNALEN
Als de sleutel uit het contactslot is
verwijderd of als het contactslot in
stand Sstaat, klinkt een geluidssig-
naal als de portieren worden geopend
en de selectorhendel niet in stand Pstaat.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 95

96
IN HET INTERIEUR
ONDERSTE
DASHBOARDKASTJE (fig. 109)
Trek aan handgreep Aom het kastje
te openen.
Door de sleutel te verdraaien wordt
het slot van het kastje ont- of ver-
grendeld.Met deze aansluiting kunnen eerder
opgenomen beelden direct op het dis-
play van het systeem worden weerge-
geven.
BOVENSTE “VERBORGEN”
DASHBOARDKASTJES
(fig. 111 - 112)
Druk op knop Aom de kastjes te
openen.
Rijd niet met een ge-
opend kastje: hierdoor zou
bij een ongeval een passa-
gier gewond kunnen raken.Rijd nooit met geopende
kastjes: hierdoor zou bij
een ongeval een passagier
gewond kunnen raken.
fig. 109
L0B0088b
fig. 111
L0B0459b
fig. 112
L0B0460b
AUDIO-VIDEO-AANSLUITING
(indien aanwezig - fig. 110)
In het dashboardkastje bevindt zich
de AUDIO-VIDEO-aansluiting A,
waarmee een camera op het infotele-
matica-systeem CONNECT Nav+
aangesloten kan worden (deze func-
tie is op dit moment niet beschik-
baar).
fig. 110
L0B0293b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 96

97

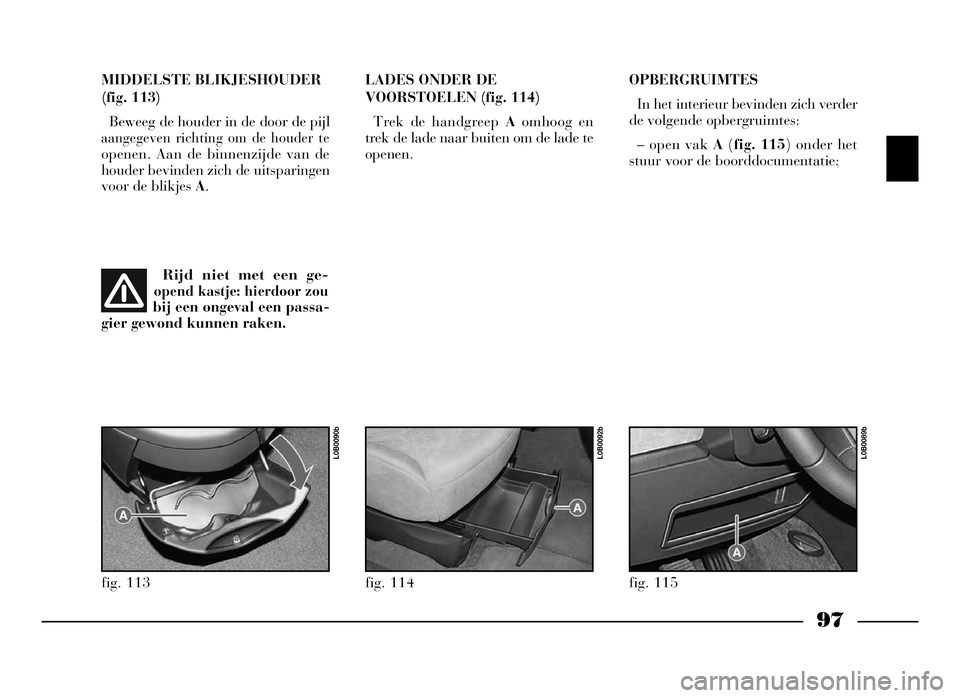

MIDDELSTE BLIKJESHOUDER
(fig. 113)
Beweeg de houder in de door de pijl
aangegeven richting om de houder te
openen. Aan de binnenzijde van de
houder bevinden zich de uitsparingen
voor de blikjes A.LADES ONDER DE
VOORSTOELEN (fig. 114)
Trek de handgreep Aomhoog en
trek de lade naar buiten om de lade te
openen.OPBERGRUIMTES
In het interieur bevinden zich verder
de volgende opbergruimtes:
– open vak A(fig. 115) onder het
stuur voor de boorddocumentatie;
Rijd niet met een ge-
opend kastje: hierdoor zou
bij een ongeval een passa-
gier gewond kunnen raken.
fig. 113
L0B0090b
fig. 114
L0B0092b
fig. 115
L0B0089b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 97

98

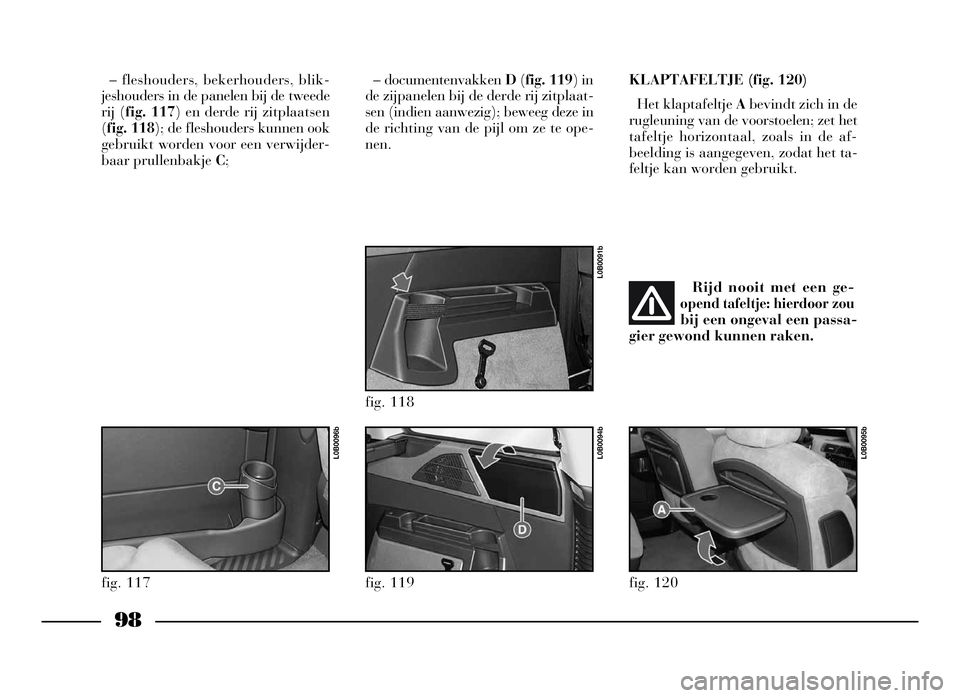

– fleshouders, bekerhouders, blik-
jeshouders in de panelen bij de tweede
rij (fig. 117) en derde rij zitplaatsen
(fig. 118); de fleshouders kunnen ook
gebruikt worden voor een verwijder-
baar prullenbakje C;– documentenvakken D(fig. 119) in
de zijpanelen bij de derde rij zitplaat-
sen (indien aanwezig); beweeg deze in
de richting van de pijl om ze te ope-
nen.KLAPTAFELTJE (fig. 120)
Het klaptafeltje Abevindt zich in de
rugleuning van de voorstoelen; zet het
tafeltje horizontaal, zoals in de af-
beelding is aangegeven, zodat het ta-
feltje kan worden gebruikt.
fig. 117
L0B0096b
fig. 118
L0B0091b
fig. 119
L0B0094b
fig. 120
L0B0095b
Rijd nooit met een ge-
opend tafeltje: hierdoor zou
bij een ongeval een passa-
gier gewond kunnen raken.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 98

99

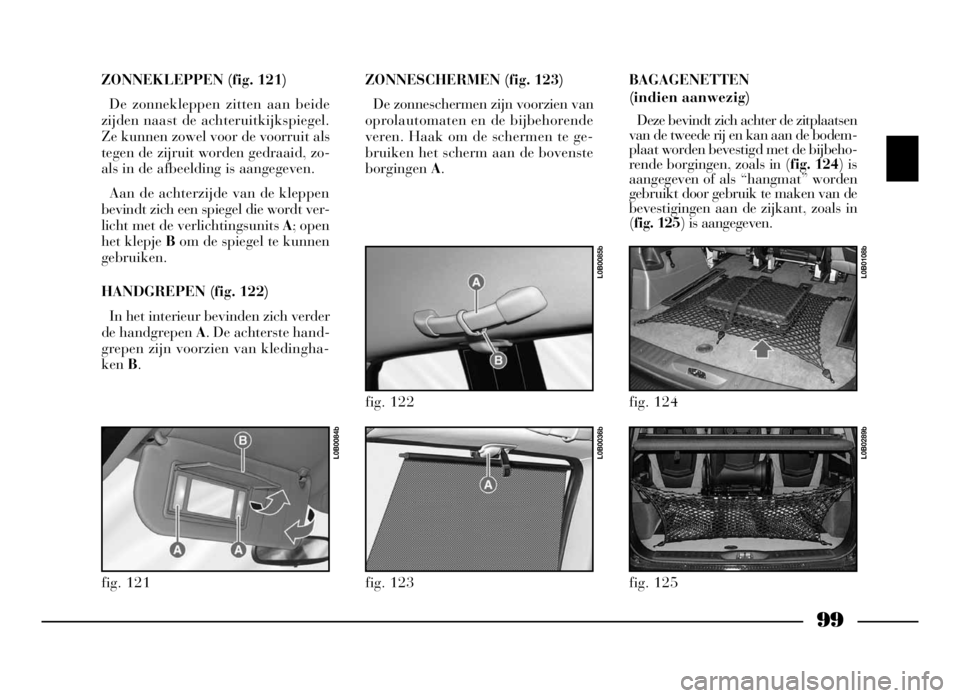

ZONNEKLEPPEN (fig. 121)
De zonnekleppen zitten aan beide
zijden naast de achteruitkijkspiegel.
Ze kunnen zowel voor de voorruit als
tegen de zijruit worden gedraaid, zo-
als in de afbeelding is aangegeven.
Aan de achterzijde van de kleppen
bevindt zich een spiegel die wordt ver-
licht met de verlichtingsunits A; open
het klepje Bom de spiegel te kunnen
gebruiken.
HANDGREPEN (fig. 122)
In het interieur bevinden zich verder
de handgrepen A. De achterste hand-
grepen zijn voorzien van kledingha-
ken B.ZONNESCHERMEN (fig. 123)
De zonneschermen zijn voorzien van
oprolautomaten en de bijbehorende
veren. Haak om de schermen te ge-
bruiken het scherm aan de bovenste
borgingen A.BAGAGENETTEN
(indien aanwezig)
Deze bevindt zich achter de zitplaatsen
van de tweede rij en kan aan de bodem-
plaat worden bevestigd met de bijbeho-
rende borgingen, zoals in (fig. 124) is
aangegeven of als “hangmat” worden
gebruikt door gebruik te maken van de
bevestigingen aan de zijkant, zoals in
(fig. 125) is aangegeven.
fig. 121
L0B0084b
fig. 122
L0B0085b
fig. 123
L0B0036b
fig. 124
L0B0108b
fig. 125
L0B0289b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 99
