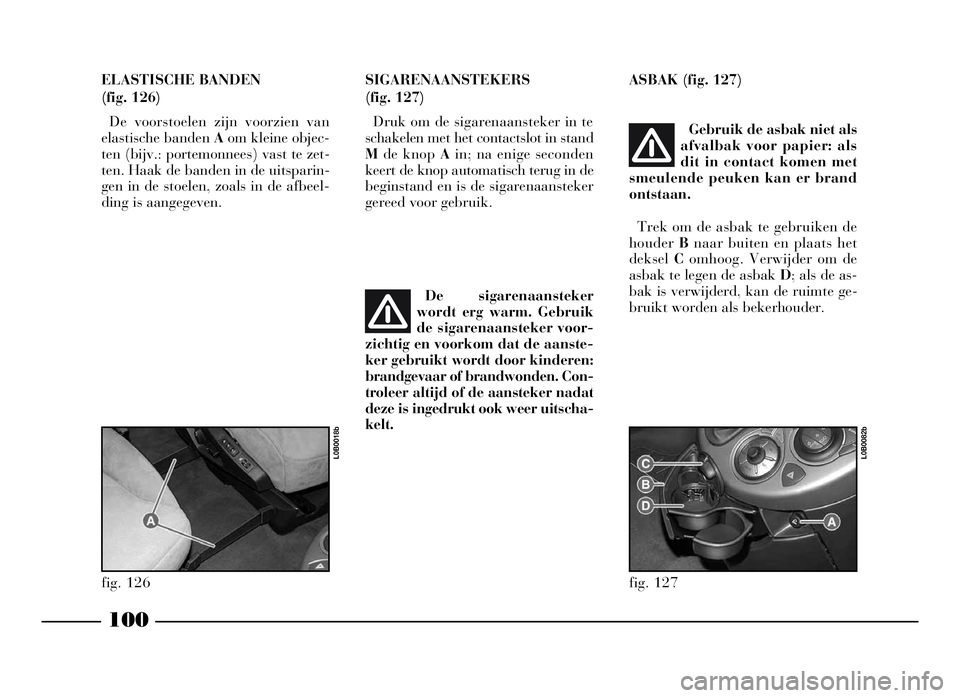

100
ELASTISCHE BANDEN
(fig. 126)
De voorstoelen zijn voorzien van
elastische banden Aom kleine objec-
ten (bijv.: portemonnees) vast te zet-
ten. Haak de banden in de uitsparin-
gen in de stoelen, zoals in de afbeel-
ding is aangegeven.SIGARENAANSTEKERS
(fig. 127)
Druk om de sigarenaansteker in te
schakelen met het contactslot in stand
Mde knop Ain; na enige seconden
keert de knop automatisch terug in de
beginstand en is de sigarenaansteker
gereed voor gebruik.ASBAK (fig. 127)
fig. 126
L0B0018b
fig. 127
L0B0082b
De sigarenaansteker
wordt erg warm. Gebruik
de sigarenaansteker voor-
zichtig en voorkom dat de aanste-
ker gebruikt wordt door kinderen:
brandgevaar of brandwonden. Con-
troleer altijd of de aansteker nadat
deze is ingedrukt ook weer uitscha-
kelt.
Gebruik de asbak niet als
afvalbak voor papier: als
dit in contact komen met
smeulende peuken kan er brand
ontstaan.
Trek om de asbak te gebruiken de
houder Bnaar buiten en plaats het
deksel Comhoog. Verwijder om de
asbak te legen de asbak D; als de as-
bak is verwijderd, kan de ruimte ge-
bruikt worden als bekerhouder.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 100

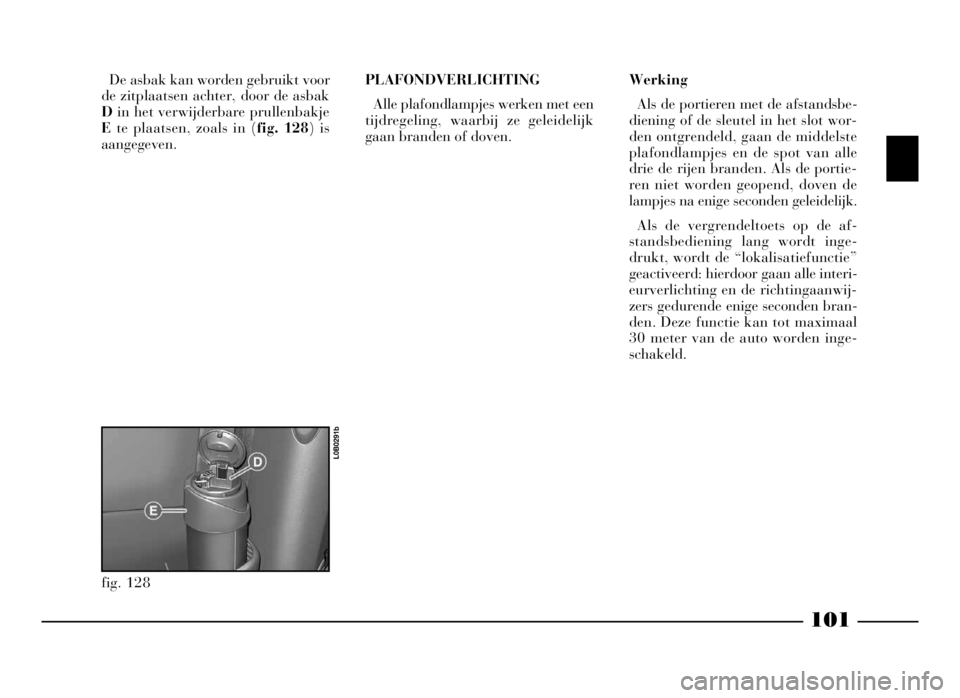

101
De asbak kan worden gebruikt voor
de zitplaatsen achter, door de asbak
Din het verwijderbare prullenbakje
Ete plaatsen, zoals in (fig. 128) is
aangegeven.PLAFONDVERLICHTING
Alle plafondlampjes werken met een
tijdregeling, waarbij ze geleidelijk
gaan branden of doven.Werking
Als de portieren met de afstandsbe-
diening of de sleutel in het slot wor-
den ontgrendeld, gaan de middelste
plafondlampjes en de spot van alle
drie de rijen branden. Als de portie-
ren niet worden geopend, doven de
lampjes na enige seconden geleidelijk.
Als de vergrendeltoets op de af-
standsbediening lang wordt inge-
drukt, wordt de “lokalisatiefunctie”
geactiveerd: hierdoor gaan alle interi-
eurverlichting en de richtingaanwij-
zers gedurende enige seconden bran-
den. Deze functie kan tot maximaal
30 meter van de auto worden inge-
schakeld.
fig. 128
L0B0291b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 101

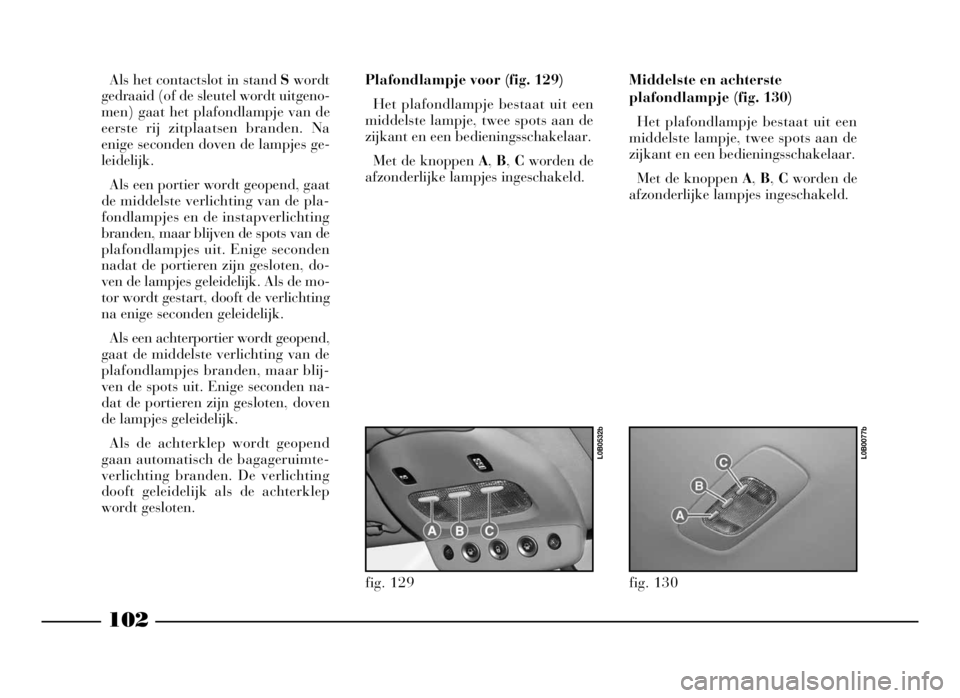

102
Als het contactslot in stand Swordt
gedraaid (of de sleutel wordt uitgeno-
men) gaat het plafondlampje van de
eerste rij zitplaatsen branden. Na
enige seconden doven de lampjes ge-
leidelijk.
Als een portier wordt geopend, gaat
de middelste verlichting van de pla-
fondlampjes en de instapverlichting
branden, maar blijven de spots van de
plafondlampjes uit. Enige seconden
nadat de portieren zijn gesloten, do-
ven de lampjes geleidelijk. Als de mo-
tor wordt gestart, dooft de verlichting
na enige seconden geleidelijk.
Als een achterportier wordt geopend,
gaat de middelste verlichting van de
plafondlampjes branden, maar blij-
ven de spots uit. Enige seconden na-
dat de portieren zijn gesloten, doven
de lampjes geleidelijk.
Als de achterklep wordt geopend
gaan automatisch de bagageruimte-
verlichting branden. De verlichting
dooft geleidelijk als de achterklep
wordt gesloten.Plafondlampje voor (fig. 129)
Het plafondlampje bestaat uit een
middelste lampje, twee spots aan de
zijkant en een bedieningsschakelaar.
Met de knoppen A, B, Cworden de
afzonderlijke lampjes ingeschakeld.Middelste en achterste
plafondlampje (fig. 130)
Het plafondlampje bestaat uit een
middelste lampje, twee spots aan de
zijkant en een bedieningsschakelaar.
Met de knoppen A, B, Cworden de
afzonderlijke lampjes ingeschakeld.
fig. 129
L0B0532b
fig. 130
L0B0077b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 102

103
Zonneklepverlichting (fig. 131)
Als het contactslot in de stand M
staat en het klepje Bvan de zonneklep
wordt geopend, gaan de lichtunits A
naast de spiegel branden. Dankzij
deze verlichting kan het spiegeltje ook
worden gebruikt als het omgevings-
licht zwak is.Verlichting dashboardkastje
(fig. 132)
Als het contactslot in de stand M
staat, gaat de verlichting Aautoma-
tisch branden als het kastje wordt ge-
opend.Instapverlichting (fig. 133)
Lichtunit Abevindt zich in de voor-
portieren en gaat automatisch bran-
den als het betreffende portier wordt
geopend, ongeacht de stand van het
contactslot.
fig. 131
L0B0086b
fig. 132
L0B0258b
fig. 133
L0B0259b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 103

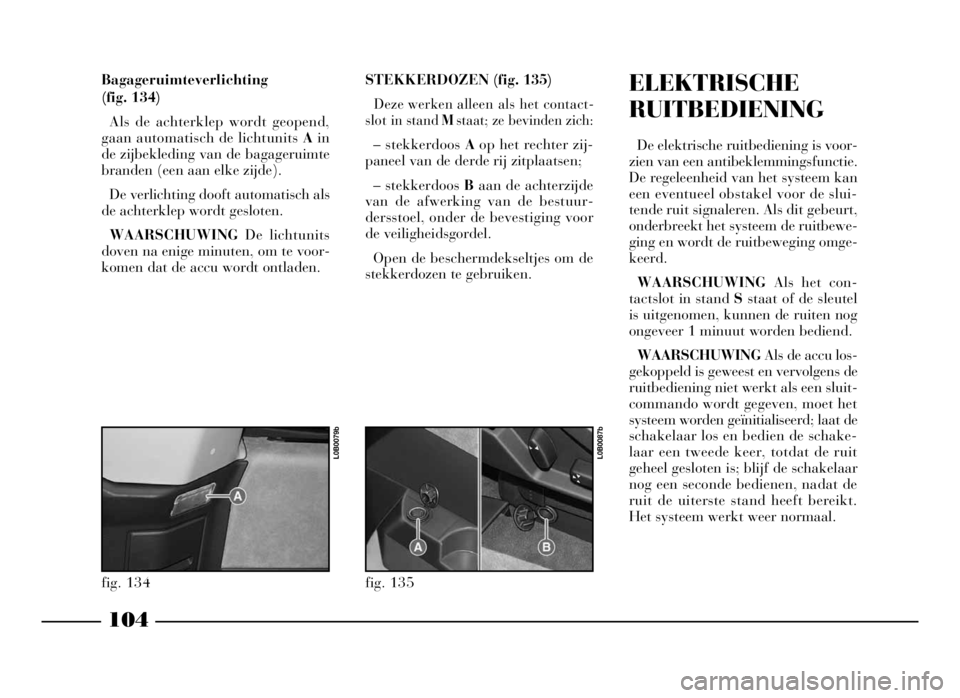

104
Bagageruimteverlichting
(fig. 134)
Als de achterklep wordt geopend,
gaan automatisch de lichtunits Ain
de zijbekleding van de bagageruimte
branden (een aan elke zijde).
De verlichting dooft automatisch als
de achterklep wordt gesloten.
WAARSCHUWINGDe lichtunits
doven na enige minuten, om te voor-
komen dat de accu wordt ontladen.STEKKERDOZEN (fig. 135)
Deze werken alleen als het contact-
slot in stand Mstaat; ze bevinden zich:
– stekkerdoos Aop het rechter zij-
paneel van de derde rij zitplaatsen;
– stekkerdoos Baan de achterzijde
van de afwerking van de bestuur-
dersstoel, onder de bevestiging voor
de veiligheidsgordel.
Open de beschermdekseltjes om de
stekkerdozen te gebruiken.
ELEKTRISCHE
RUITBEDIENING
De elektrische ruitbediening is voor-
zien van een antibeklemmingsfunctie.
De regeleenheid van het systeem kan
een eventueel obstakel voor de slui-
tende ruit signaleren. Als dit gebeurt,
onderbreekt het systeem de ruitbewe-
ging en wordt de ruitbeweging omge-
keerd.
WAARSCHUWINGAls het con-
tactslot in stand Sstaat of de sleutel
is uitgenomen, kunnen de ruiten nog
ongeveer 1 minuut worden bediend.
WAARSCHUWINGAls de accu los-
gekoppeld is geweest en vervolgens de
ruitbediening niet werkt als een sluit-
commando wordt gegeven, moet het
systeem worden geïnitialiseerd; laat de
schakelaar los en bedien de schake-
laar een tweede keer, totdat de ruit
geheel gesloten is; blijf de schakelaar
nog een seconde bedienen, nadat de
ruit de uiterste stand heeft bereikt.
Het systeem werkt weer normaal.
fig. 135
L0B0087b
fig. 134
L0B0079b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 104

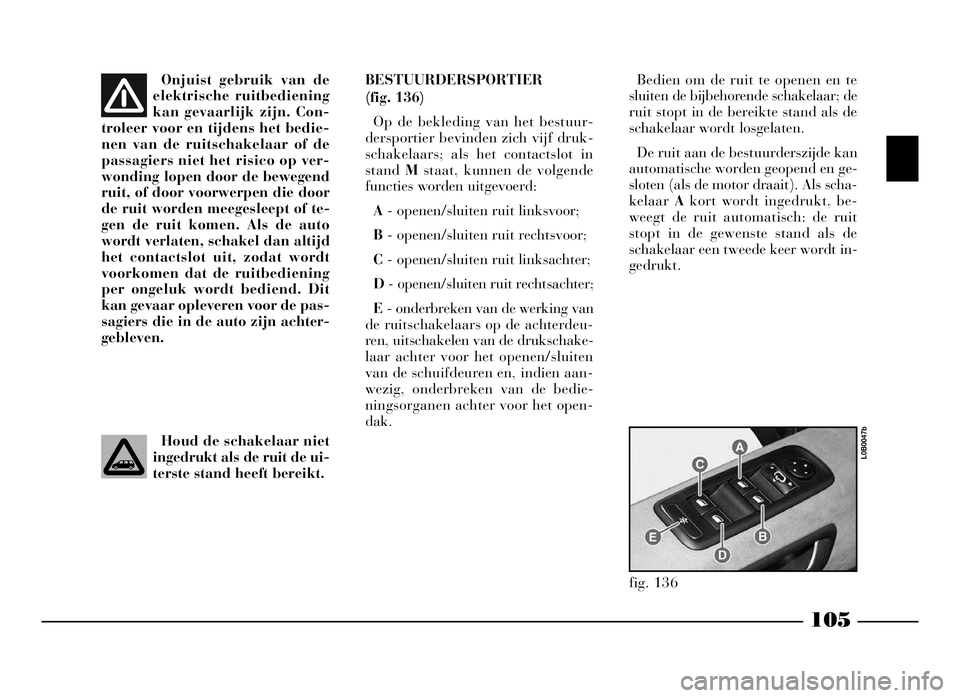

105
Onjuist gebruik van de
elektrische ruitbediening
kan gevaarlijk zijn. Con-
troleer voor en tijdens het bedie-
nen van de ruitschakelaar of de
passagiers niet het risico op ver-
wonding lopen door de bewegend
ruit, of door voorwerpen die door
de ruit worden meegesleept of te-
gen de ruit komen. Als de auto
wordt verlaten, schakel dan altijd
het contactslot uit, zodat wordt
voorkomen dat de ruitbediening
per ongeluk wordt bediend. Dit
kan gevaar opleveren voor de pas-
sagiers die in de auto zijn achter-
gebleven.BESTUURDERSPORTIER
(fig. 136)
Op de bekleding van het bestuur-
dersportier bevinden zich vijf druk-
schakelaars; als het contactslot in
stand Mstaat, kunnen de volgende
functies worden uitgevoerd:
A- openen/sluiten ruit linksvoor;
B- openen/sluiten ruit rechtsvoor;
C- openen/sluiten ruit linksachter;
D- openen/sluiten ruit rechtsachter;
E- onderbreken van de werking van
de ruitschakelaars op de achterdeu-
ren, uitschakelen van de drukschake-
laar achter voor het openen/sluiten
van de schuifdeuren en, indien aan-
wezig, onderbreken van de bedie-
ningsorganen achter voor het open-
dak.Bedien om de ruit te openen en te
sluiten de bijbehorende schakelaar; de
ruit stopt in de bereikte stand als de
schakelaar wordt losgelaten.
De ruit aan de bestuurderszijde kan
automatische worden geopend en ge-
sloten (als de motor draait). Als scha-
kelaar Akort wordt ingedrukt, be-
weegt de ruit automatisch: de ruit
stopt in de gewenste stand als de
schakelaar een tweede keer wordt in-
gedrukt.
Houd de schakelaar niet
ingedrukt als de ruit de ui-
terste stand heeft bereikt.
fig. 136
L0B0047b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 105

106
PASSAGIERSPORTIER (fig. 137)
Op de portierbekleding bevindt zich
drukschakelaar Avoor de bediening
van de ruit in het portier.
ZIJSCHUIFDEUREN (fig. 137)
Bedien schakelaar Aom de ruit te
openen/sluiten.
UITZETBARE ZIJRUITEN ACHTER
(3de rij)
Sluiten:
– voer de handelingen in omge-
keerde volgorde uit, totdat de ver-
grendeling in de gesloten stand wordt
waargenomen en hendel Ain de juiste
stand staat. Openen/sluiten (fig.139)
Openen:
– verplaats de hendel Azoals in de
afbeelding is aangegeven en druk ver-
volgens de hendel naar buiten om de
ruit te openen;
– druk de hendel naar achteren tot-
dat de vergrendeling in de geopende
stand wordt waargenomen.
fig. 137
L0B0046b
fig. 138
L0B0048b
fig. 139
L0B0049b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 106

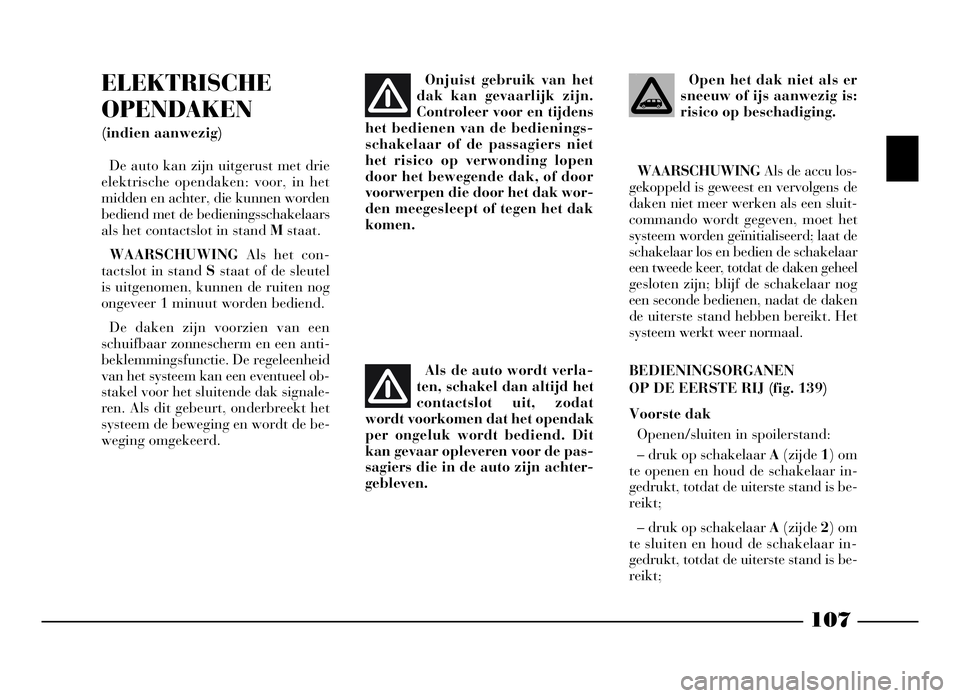

107
ELEKTRISCHE
OPENDAKEN
(indien aanwezig)
De auto kan zijn uitgerust met drie
elektrische opendaken: voor, in het
midden en achter, die kunnen worden
bediend met de bedieningsschakelaars
als het contactslot in stand Mstaat.
WAARSCHUWINGAls het con-
tactslot in stand Sstaat of de sleutel
is uitgenomen, kunnen de ruiten nog
ongeveer 1 minuut worden bediend.
De daken zijn voorzien van een
schuifbaar zonnescherm en een anti-
beklemmingsfunctie. De regeleenheid
van het systeem kan een eventueel ob-
stakel voor het sluitende dak signale-
ren. Als dit gebeurt, onderbreekt het
systeem de beweging en wordt de be-
weging omgekeerd.Onjuist gebruik van het
dak kan gevaarlijk zijn.
Controleer voor en tijdens
het bedienen van de bedienings-
schakelaar of de passagiers niet
het risico op verwonding lopen
door het bewegende dak, of door
voorwerpen die door het dak wor-
den meegesleept of tegen het dak
komen.
Als de auto wordt verla-
ten, schakel dan altijd het
contactslot uit, zodat
wordt voorkomen dat het opendak
per ongeluk wordt bediend. Dit
kan gevaar opleveren voor de pas-
sagiers die in de auto zijn achter-
gebleven.
Open het dak niet als er
sneeuw of ijs aanwezig is:
risico op beschadiging.
WAARSCHUWING
Als de accu los-
gekoppeld is geweest en vervolgens de
daken niet meer werken als een sluit-
commando wordt gegeven, moet het
systeem worden geïnitialiseerd; laat de
schakelaar los en bedien de schakelaar
een tweede keer, totdat de daken geheel
gesloten zijn; blijf de schakelaar nog
een seconde bedienen, nadat de daken
de uiterste stand hebben bereikt. Het
systeem werkt weer normaal.
BEDIENINGSORGANEN
OP DE EERSTE RIJ (fig. 139)
Voorste dak
Openen/sluiten in spoilerstand:
– druk op schakelaar A(zijde 1) om
te openen en houd de schakelaar in-
gedrukt, totdat de uiterste stand is be-
reikt;
– druk op schakelaar A(zijde 2) om
te sluiten en houd de schakelaar in-
gedrukt, totdat de uiterste stand is be-
reikt;
066-134 Phedra OLA 5-06-2008 11:04 Pagina 107

108
Geheel openen/sluiten:
– druk, als de ruit in de spoilerstand
staat, nogmaals op schakelaar A
(zijde 1) om geheel te openen en houd
de schakelaar ingedrukt, totdat het
dak geheel is geopend;
– druk op schakelaar A(zijde 2),
totdat het dak in de spoilerstand
staat, druk vervolgens nogmaals op
schakelaar A(zijde 2), totdat het dak
is gesloten.
Middelste en achterste dak
Vanaf de eerste rij zitplaatsen kun-
nen tegelijkertijd het middelste en
achterste opendak worden bediend;
bedien schakelaar Bop dezelfde wijze
als is beschreven voor het voorste
opendak.BEDIENINGSORGANEN VAN DE
TWEEDE EN DERDE RIJ
ZITPLAATSEN (fig. 141)
Openen/sluiten in spoilerstand:
– druk op schakelaar A(zijde 1) om
te openen en houd de schakelaar in-
gedrukt, totdat de uiterste stand is be-
reikt;
– druk op schakelaar A(zijde 2) om
te sluiten en houd de schakelaar in-
gedrukt, totdat de uiterste stand is be-
reikt;
Geheel openen/sluiten:
– druk, als de ruit in de spoilerstand
staat, nogmaals op schakelaar A
(zijde 1) om geheel te openen en houd
de schakelaar ingedrukt, totdat het
dak geheel is geopend;
– druk op schakelaar A(zijde 2),
totdat het dak in de spoilerstand
staat, druk vervolgens nogmaals op
schakelaar A(zijde 2), totdat het dak
is gesloten.Voor de veiligheid van de achter-
passagiers (kinderen) kunnen de
schakelaars van de tweede en derde
rij zitplaatsen worden geblokkeerd
door drukschakelaar E(fig. 136) op
het schakelaarpaneel voor de ruitbe-
diening op het bestuurdersportier in
te drukken.
fig. 140
L0B0430b
fig. 141
L0B0100b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 108

109

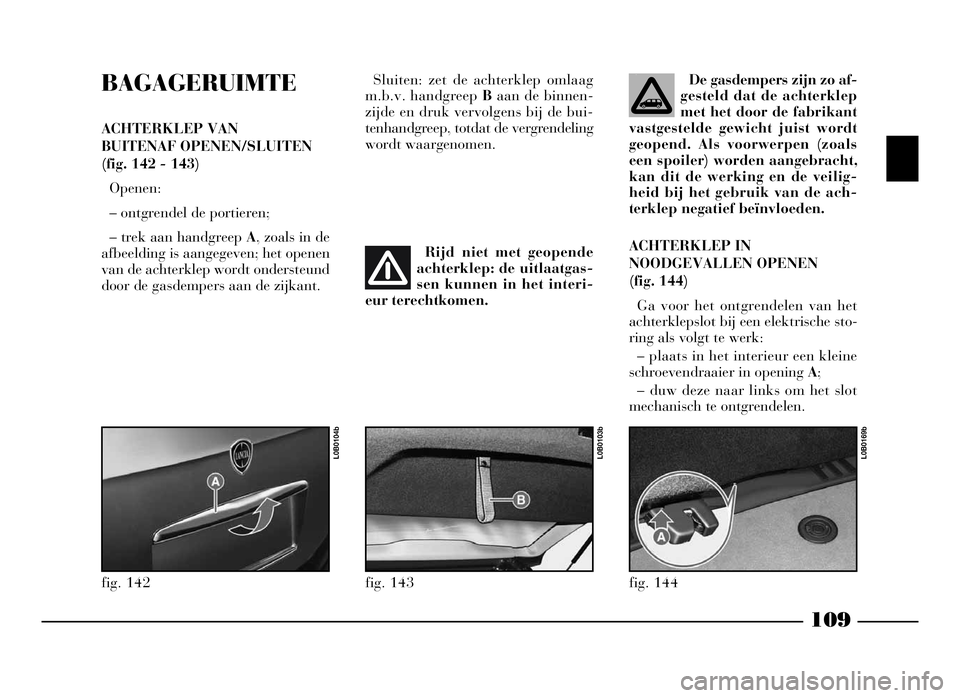

BAGAGERUIMTE
ACHTERKLEP VAN
BUITENAF OPENEN/SLUITEN
(fig. 142 - 143)
Openen:
– ontgrendel de portieren;
– trek aan handgreep A, zoals in de
afbeelding is aangegeven; het openen
van de achterklep wordt ondersteund
door de gasdempers aan de zijkant.Sluiten: zet de achterklep omlaag
m.b.v. handgreep Baan de binnen-
zijde en druk vervolgens bij de bui-
tenhandgreep, totdat de vergrendeling
wordt waargenomen.De gasdempers zijn zo af-
gesteld dat de achterklep
met het door de fabrikant
vastgestelde gewicht juist wordt
geopend. Als voorwerpen (zoals
een spoiler) worden aangebracht,
kan dit de werking en de veilig-
heid bij het gebruik van de ach-
terklep negatief beïnvloeden.
ACHTERKLEP IN
NOODGEVALLEN OPENEN
(fig. 144)
Ga voor het ontgrendelen van het
achterklepslot bij een elektrische sto-
ring als volgt te werk:
– plaats in het interieur een kleine
schroevendraaier in opening A;
– duw deze naar links om het slot
mechanisch te ontgrendelen.
fig. 142
L0B0104b
fig. 144
L0B0169b
fig. 143
L0B0103b
Rijd niet met geopende
achterklep: de uitlaatgas-
sen kunnen in het interi-
eur terechtkomen.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 109
