INGRIJPEN VAN HET ESP
Als het ESP ingrijpt gaat het lampje
hknipperen om de bestuurder te in-
formeren dat de auto zich onder kri-
tische omstandigheden bevindt wat
betreft de stabiliteit en de grip.
Storing van het ESP aangeven
Bij een storing, wordt het ESP auto-
matisch uitgeschakeld en gaat het
lampje
hcontinu branden; tegelij-
kertijd verschijnt en mededeling op
het display van het infotelematica-
systeem CONNECT Nav+.
Bij een storing van het ESP reageert
de auto hetzelfde als een auto die niet
is uitgerust met dit systeem: wendt u
in dit geval zo snel mogelijk tot de
Lancia-dealer.
Voor de juiste werking
van het ESP moeten de
banden van hetzelfde
merk en type zijn en dezelfde ban-
denmaat hebben. Bovendien moe-
ten alle banden in een zeer goede
conditie zijn.
De regeleenheid verwerkt de van de
sensoren ontvangen informatie, kent
zo op elk moment de positie van de
auto en kan deze positie vergelijken
met de richting die de door bestuur-
der wordt gewenst. Als deze niet over-
eenkomt, kiest de regeleenheid in een
fractie van een seconde de handelin-
gen om de auto in de gewenste
richting te laten rijden en voert die
handelingen uit: remmen met een ver-
schillende remkracht op een of meer
wielen en verlagen van het motorver-
mogen.
De corrigerende handelingen worden
doorlopend gewijzigd, terwijl gezocht
wordt naar de door de bestuurder ge-
wenste richting.
De werking van het ESP verhoogt de
actieve veiligheid van de auto’s aan-
zienlijk in veel kritieke omstandighe-
den en is vooral nuttig als de grip op
de weg wijzigt.TC en ASR
De functies TC (Traction Control)
en ASR (Anti Slip Regulation) zijn in
het ESP geïntegreerd; deze functies
regelen de trekkracht van de auto en
grijpen automatisch in als een of beide
aangedreven wielen dreigen door te
slaan.
Afhankelijk
van de omstandigheden
waarin het doorslaan plaatsvindt,
worden de twee verschillende functies
ingeschakeld:
– als het doorslaan bij beide aange-
dreven wielen plaatsvindt, door een te
grote overgebrachte kracht, grijpt de
ASR in, door het vermogen te verlagen,
dat door de motor wordt geleverd;
– als doorslaan alleen plaatsvindt
bij één van de aangedreven wielen,
grijpt de TC in en remt het doorslaande
wiel af; het effect is gelijk aan de
werking van een sperdifferentieel.
De werking van de TC en de ASR
zijn onder de volgende omstandighe-
den nuttig:
066-134 Phedra OLA 5-06-2008 11:04 Pagina 120

121
– slippen van het binnenste wiel in
een bocht door de dynamische wijzi-
ging van de belasting en een te snelle
acceleratie;
– te hoog overgebracht vermogen
naar de wielen, ook in samenhang
met de conditie van het wegdek,
– acceleratie op gladde, besneeuwde
of beijzelde wegen,
– als de grip wordt verloren op een
nat wegdek.De mogelijkheden van de
functies wat betreft de ac-
tieve veiligheid, mogen er
nooit toe leiden dat de bestuurder
onnodige risico’s neemt. Het rijge-
drag moet altijd worden aangepast
aan de omstandigheden (het weg-
dek, het zicht en het verkeer). De
verantwoordelijkheid voor de ver-
keersveiligheid ligt altijd en overal
bij de bestuurder van de auto.
Voor de juiste werking
van de TC en de ASR
moeten de banden van
hetzelfde merk en type zijn en de-
zelfde bandenmaat hebben. Bo-
vendien moeten alle banden in een
zeer goede conditie zijn.WAARSCHUWING Als op een be-
sneeuwd oppervlak met gemonteerde
sneeuwkettingen wordt gereden, kan
het nuttig zijn om het ESP uit te scha-
kelen. In dat geval
worden tegelijker-
tijd ook de TC en de ASR uitgescha-
keld: onder deze omstandigheden le-
vert het doorslaan van de aangedre-
ven wielen bij het wegrijden juist meer
trekkracht op.
MSR
Het is systeem is ook voorzien van
MSR (Motor Schleppmoment Rege-
lung) dat het afremmen op de motor
regelt. Deze regelt automatisch het
motorkoppel als wordt teruggescha-
keld; als bruusk wordt teruggescha-
keld, wordt snel het motorkoppel ver-
hoogd; hierdoor wordt voorkomen dat
de aangedreven wielen blokkeren
waardoor, vooral op een ondergrond
met weinig grip, de auto minder sta-
biel wordt.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 121

122
EOBD-SYSTEEM
Het EOBD (European On Board
Diagnosis) van de auto voldoet aan de
EU 98/69 richtlijn (EURO 3).
Dit systeem voert doorlopend diag-
noses uit van de componenten van de
auto die verband houden met de
emissie van uitlaatgassen; bovendien
wordt de bestuurder geattendeerd,
door het branden van het lampje /
en de mededeling op het display van
het infotelematica-systeem CON-
NECT Nav+, op de veroudering van
de componenten.
Het doel is:
– de werking van het systeem con-
troleren;
– een storing signaleren waardoor de
emissie van schadelijke stoffen toe-
neemt boven de, in de Europese regels
vastgelegde, normen;
– signaleren dat versleten compo-
nenten moeten worden vervangen.
Het systeem beschikt verder nog
over een diagnosestekker waarop spe-
ciale apparatuur aangesloten kan
worden; in dat geval is het mogelijkom de opgeslagen storingscodes en
een aantal parameters uit te lezen, die
bedoeld zijn voor de diagnose en de
werking van de motor. Deze controle
kan ook worden uitgevoerd door de
politie.
Als, als het contactslot in
stand M wordt gedraaid,
het lampje /niet gaat
branden of als tijdens de rit het
lampje continu of knipperend gaat
branden, wendt u dan zo snel mo-
gelijk tot de Lancia-dealer. De
werking van het lampje /kan
met speciale apparatuur door de
politie gecontroleerd worden.
Houdt u aan de wetgeving van het
land waarin u rijdt.
WAARSCHUWINGNa het verhel-
pen van de storing moet de Lancia-
dealerzorgen voor een complete con-
trole van het systeem, tests uitvoeren
op een rollenbank en, zo nodig, een
proefrit maken waarbij ook een lan-
gere afstand wordt afgelegd.
BANDENSPANNINGS
CONTROLESYSTEEM
TPMS (indien
aanwezig)
De auto kan zijn uitgerust met een
bandenspanningscontrolesysteem
TPMS (Tyre Pressure Monitoring Sys-
tem). Dit systeem bestaat uit een sen-
sor die met een radiofrequentie werkt
en zich de velg in de band van elk
wiel bevindt; deze sensor stuurt in-
formatie over de spanning van iedere
band naar de regeleenheid.
WAARSCHUWINGDe regeleen-
heid controleert de bandenspanning
van de vier banden op de auto en niet
van het reservewiel. Controleer
daarom altijd als de bandenspanning
wordt gecontroleerd ook de banden-
spanning van het reservewiel.
WAARSCHUWINGLet goed op als
de bandenspanning wordt gecontro-
leerd of hersteld. Een te hoge spanning
benadeelt het weggedrag, maakt de
trillingen van de wielophanging en wielen
heftiger en vermindert de levensduur
van de banden.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 122

De aanwezigheid van het
TPMS ontslaat de bestuur-
der niet van de plicht om
regelmatig de bandenspanning
(ook van het reservewiel) te con-
troleren.
AANWIJZINGEN VOOR HET
GEBRUIK VAN HET TPMS
Storingen worden niet opgeslagen en
worden ook niet weergegeven voor het
uitzetten en vervolgens starten van de
motor.
123
WAARSCHUWINGDe banden-
spanning moet worden gecontroleerd
bij koude banden; in ruststand als om
wat voor reden dan ook de spanning
bij warme banden moet worden ge-
controleerd, verlaag dan niet de span-
ning als deze te hoog blijkt te zijn, maar
herhaal de controle bij koude banden.
Als er storingen blijven optreden, zendt
de regeleenheid de betreffende mel-
dingen uitsluitend naar het instrumenten-
paneel als de auto een korte periode
heeft gereden.
WAARSCHUWINGHet TPMS kan
niet waarschuwen als de banden-
spanning plotseling wegvalt (bijvoor-
beeld bij een klapband). Breng in dit
geval de auto tot stilstand door voor-
zichtig te remmen en zonder heftige
stuurbewegingen uit te voeren.
WAARSCHUWINGAls de normale
banden worden vervangen door win-
terbanden of andersom, moet ook het
TPMS worden afgesteld; wendt u
hiervoor tot de Lancia-dealer.
WAARSCHUWINGHet TPMS ver-
eist het gebruik van een speciale uit-
rusting. Wendt u tot de Lancia-
dealervoor informatie over de acces-
soires die bij dit systeem kunnen wor
-
den gebruikt (velgen, wieldeksels
enz.). Als andere accessoires worden
gebruikt, kan dit de normale werking
van het systeem negatief beïnvloeden.
WAARSCHUWINGDe banden-
spanning is afhankelijk van de bui-
tentemperatuur. Het TPMS kan tij-
delijk een te lage bandenspanningaangeven. Controleer in dat geval de
bandenspanning als de band koud is
en herstel, zonodig, de bandenspan-
ning.
WAARSCHUWINGAls de auto is
uitgerust met TPMS, moeten bij het
monteren/ demonteren van de banden
en/of velgen speciale voorzorgsmaat-
regelen in acht worden genomen; Om
te voorkomen dat de sensoren be-
schadigen of verkeerd gemonteerd
worden, moeten de banden en/of de
velgen uitsluitend door gespecialiseerd
personeel worden vervangen. Wendt
u tot de Lancia-dealer.
WAARSCHUWINGAls de auto is
uitgerust met TPMS en een band
wordt vervangen, moet ook het ventiel
worden vervangen.Wendt u tot de
Lancia-dealer.
WAARSCHUWINGStoringen door
een radiofrequentie kunnen de juiste
werking van het TPMS verhinderen.
Om de bestuurder te informeren ver-
schijnt een mededeling op het display.
Deze melding verdwijnt automatisch
zodra de storing het systeem niet meer
hindert.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 123

124

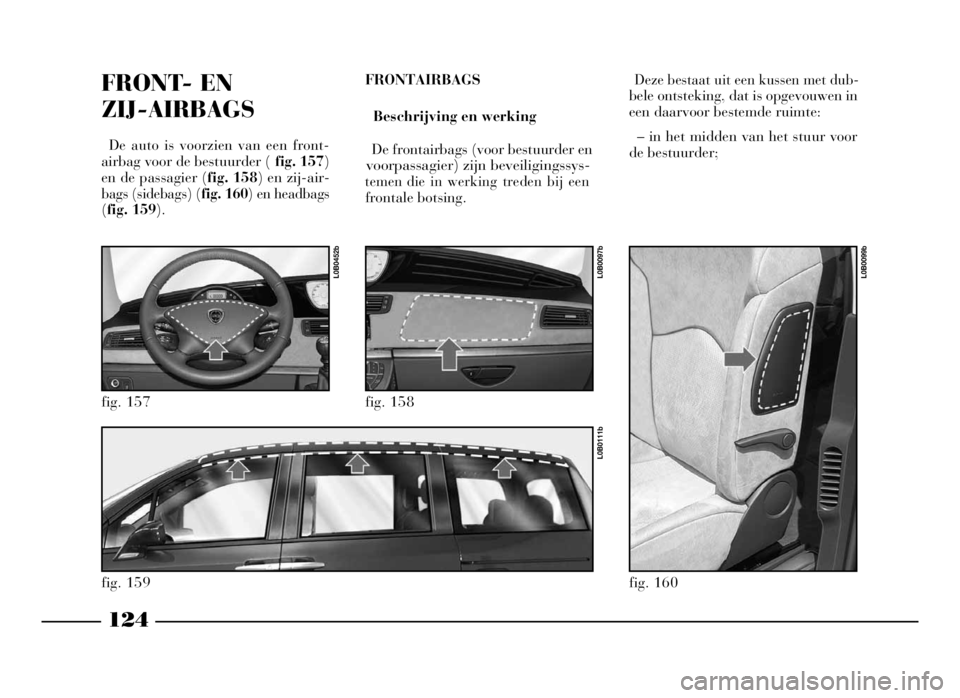

FRONT- EN
ZIJ-AIRBAGS
De auto is voorzien van een front-
airbag voor de bestuurder (fig. 157)
en de passagier (fig. 158) en zij-air-
bags (sidebags) (fig. 160) en headbags
(fig. 159).FRONTAIRBAGS
Beschrijving en werking
De frontairbags (voor bestuurder en
voorpassagier) zijn beveiligingssys-
temen die in werking treden bij een
frontale botsing.
Deze bestaat uit een kussen met dub-
bele ontsteking, dat is opgevouwen in
een daarvoor bestemde ruimte:
– in het midden van het stuur voor
de bestuurder;
fig. 157
L0B0452b
fig. 158
L0B0097b
fig. 160
L0B0099b
fig. 159
L0B0111b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 124

125
– in het dashboard en met een gro-
ter kussen voor de voorpassagier.
De frontairbags (bestuurder en pas-
sagiers) zijn ontworpen om de inzit-
tenden te beschermen bij een middel-
zware frontale botsing door een kus-
sen tussen de inzittende en het stuur-
wiel of het dashboard te plaatsen.
Bij een frontale botsing verwerkt een
elektronische regeleenheid de signa-
len van de vertragingssensoren en
laat, als dat nodig is, het kussen op-
blazen, afhankelijk van de ontvangen
informatie.
Het kussen wordt onmiddellijk op-
geblazen om te voorkomen dat het li-
chaam van de inzittenden voor tegen
de interieurcomponenten komen;
hierdoor kunnen verwondingen ont-
staan. Het kussen loopt onmiddellijk
leeg.
Bij een ongeval kan een inzittende
die de veiligheidsgordel niet heeft om-
gelegd in contact komen met de nog
niet volledig opgeblazen airbag. In dat
geval beschermt de airbag de inzit-
tende minder. De frontairbags (be-stuurder en passagier) vervangen de
veiligheidsgordels niet, maar zijn een
aanvulling op de gordels; draag dus
altijd gordels. Dit is bovendien wette-
lijk verplicht in Europa en in veel lan-
den buiten Europa.
Bij lichte frontale botsingen (waar-
bij het voldoende is dat alleen de vei-
ligheidsgordels de inzittenden be-
schermen) worden de airbags niet in-
geschakeld.
Bij botsingen tegen vervormbare of
bewegende objecten (zoals palen van
verkeersborden, ijs- of sneeuwhopen,
geparkeerde auto’s enz.), bij botsin-
gen van achteren (zoals een aanrij-
ding door een andere auto) en bij
flankbotsingen met een andere auto
of een veiligheidsbarrière (zoals onder
vrachtwagens of tegen de vangrail)
worden de airbag niet ingeschakeld,
omdat ze geen extra bescherming bie-
den; de veiligheidsgordels bieden in
dat geval bescherming en het is dus
niet van belang dat de airbags in-
schakelen.
De airbags worden in dit geval niet
ingeschakeld; dit duidt echter niet op
een onjuiste werking van het systeem.ZEER GEVAAR-
LIJK: De auto is
voorzien van een
airbag aan de passagierszijde.
Plaats geen kinderzitjes op de pas-
sagiersstoel voor. Als er geen an-
dere mogelijkheid is, moet altijd
de airbag aan passagierszijde wor-
den uitgeschakeld als het kinder-
zitje op de passagiersstoel voor
wordt geplaatst. Ook als het niet
wettelijk verplicht is, moet voor
een betere bescherming van de
volwassenen, de airbag onmiddel-
lijk worden ingeschakeld als er
geen kinderen meer worden ver-
voerd.
FRONTAIRBAG
PASSAGIERSZIJDE
De frontairbag aan de passagiers-
zijde is ontworpen en afgesteld om de
bescherming te verhogen, van een in-
zittende die de veiligheidsgordel heeft
omgelegd.
Het volume van het maximaal opge-
blazen kussen is zodanig dat het
grootste deel van de ruimte tussen het
dashboard en de inzittende is gevuld.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 125

126
Handmatig uitschakelen van de
frontairbag passagierszijde
Als beslist een kind op de voorstoel
moet worden vervoerd, kan de front-
airbag aan passagierszijde worden
uitgeschakeld.
De airbag kan worden uitgeschakeld
met de contactsleutel in de sleutel-
schakelaar rechts aan de zijkant op
het dashboard (fig. 161). De schake-
laar kan alleen worden bereikt als het
portier is geopend.
De sleutelschakelaar kan in twee
standen worden gezet:
stand 1 (ON): frontairbag passa-
gierszijde ingeschakeld, lampje §ge-
doofd; het is beslist verboden om kin-
deren op de voorstoel te vervoeren;stand 2 (OFF): frontairbag passa-
gierszijde uitgeschakeld, lampje §
brandt; kinderen kunnen op de voor-
stoel worden vervoerd als zij be-
schermd worden met een daarvoor
bestemd systeem.
Het lampje §blijft branden, totdat
de passagiersairbag weer wordt inge-
schakeld.
Als de frontairbag aan de passa-
gierszijde wordt uitgeschakeld, wordt
de werking van de zij-airbags niet ge-
wijzigd.
Als het portier is geopend, kan de
sleutel in beide standen uit de sleutel-
schakelaar worden gehaald of in wor-
den gestoken.ZIJ-AIRBAGS
(SIDEBAG - HEADBAG)
De zij-airbags verhogen de bescher-
ming van de inzittenden bij een mid-
delzware flankbotsing.
Ze bestaan uit een zich onmiddellijk
opblazend kussen:
– de sidebag bevindt zich in de rug-
leuning van de voorste stoelen (eerste
rij); door deze oplossing staat het kus-
sen altijd in de optimale stand ten op-
zichte van de inzittende, ongeacht de
stand van de stoel;
– de headbag bestaat uit een “gor-
dijn” en bevindt zich in de zijbekle-
ding van het dak onder een speciale
kap, waardoor het kussen naar
beneden uitvouwt. Deze oplossing is
gekozen om het hoofd te beschermen
en biedt aan de inzittenden van alle
drie de rijen zitplaatsen de maximale
bescherming bij een flankbotsing. De
gordijnvorm biedt de beste prestaties
door het grote oppervlak en het zelf-
richtende effect ook als het niet wordt
ondersteund.
fig. 161
L0B0113b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 126

127
Bij een flankbotsing verwerkt een
elektronische regeleenheid de signa-
len van de vertragingssensor en laat,
als dat nodig is, het kussen opblazen.
Het kussen wordt zeer snel opgebla-
zen en vormt dan een bescherming
tussen het lichaam van de inzittende
en de zijkant van de auto. Het kussen
loopt onmiddellijk leeg.
Bij lichte flankbotsingen (waarbij de
werking van de veiligheidsgordel vol-
doende is) worden de airbags niet ge-
activeerd. De zij-airbags vervangen de veilig-
heidsgordels niet, maar zijn een aan-
vulling op de gordels; draag dus altijd
gordels. Dit is bovendien wettelijk
verplicht in Europa en in veel landen
buiten Europa.
De zij-airbags worden niet uitge-
schakeld m.b.v. de sleutelschakelaar
voor het uitschakelen van de front-
airbag aan passagierszijde, zoals in
de voorgaande paragraaf is beschre-
ven. Op deze wijze wordt bij een
flankbotsing bescherming geboden,
ook als eventueel een kind wordt ver-
voerd.
WAARSCHUWINGDe front- en/of
zij-airbags kunnen inschakelen als de
auto wordt blootgesteld aan krachtige
stoten of een ongeval tegen de onder-
zijde van de auto, zoals krachtige sto-
ten tegen verkeersdrempels, stoep-
randen, vaste obstakels op het weg-
dek of als de auto terecht komt in
grote gaten of verzakkingen in de
weg.WAARSCHUWINGAls de airbag
in werking treedt, ontsnapt een beetje
rook. Deze rook is niet giftig en geeft
niet aan dat er brand is; bovendien
kan het oppervlak van het opgeblazen
kussen en het interieur van de auto
bedekt zijn met een poeder: dit poe-
der kan de huid en de ogen irriteren.
Als u hieraan bent blootgesteld, moet
u zich met neutrale zeep en water
wassen.
De airbag is 14 jaar geldig wat be-
treft de pyrotechnische lading en 10
jaar wat betreft het spiraalmecha-
nisme. Wendt u, als deze vervaldatum
bijna is bereikt, tot de Lancia-
dealer.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 127

128
WAARSCHUWINGWendt u, als
bij een ongeval de airbags ingescha-
keld zijn geweest, tot de Lancia-
dealerom het hele beveiligingssys-
teem (regeleenheid, gordels, gordel-
spanners) te laten vervangen en om
de conditie van de elektrische instal-
latie te laten controleren.
Alle controlewerkzaamheden, repa-
raties en vervangingen van de airbag
moeten door de Lancia-dealerwor-
den uitgevoerd.
Wendt u aan het einde van de le-
vensduur van de auto tot de Lancia-
dealer om het systeem uit te laten
schakelen.
Als de auto wordt verkocht, moet de
nieuwe eigenaar op de hoogte worden
gesteld van het gebruik en de hiervoor
genoemde voorschriften; overhandig
de nieuwe eigenaar dit Instructie-
boekje.WAARSCHUWINGDe activering
van de gordelspanners, de frontair-
bags en de zij-airbags wordt door de
elektronische regeleenheid, afhanke-
lijk van het type ongeval, bepaald. Als
een van deze onderdelen niet wordt
geactiveerd, dan hoeft dit niet op een
storing in het systeem te duiden.
ALGEMENE
WAARSCHUWINGEN
Als het contactslot in
stand M wordt gedraaid en
het lampje ¡gaat niet
branden of blijft branden tijdens
de rit, is er mogelijk een storing in
de veiligheidssystemen; in dat ge-
val kunnen de airbags of gordel-
spanners niet geactiveerd worden
bij een ongeval of, in een zeer be-
perkt aantal gevallen, per ongeluk
geactiveerd worden. Voordat u
verder rijdt, moet contact worden
opgenomen met de Lancia-dealer
om het systeem te laten controle-
ren.Als het contactslot in
stand M staat, brandt het
lampje §(als de schake-
laar voor uitschakelen van de
frontairbag aan passagierszijde in
de stand ON staat) gedurende on-
geveer 4 seconden, knippert ver-
volgens gedurende 4 seconden om
aan te geven dat de frontbag en zij-
airbags aan passagierszijde geac-
tiveerd kunnen worden bij een on-
geval, en dooft vervolgens.
Rijd altijd met beide
handen op de rand van het
stuurwiel, zodat de han-
den geen obstakel vormen voor de
zich opblazende airbag; hierdoor
kunnen ernstige verwondingen
ontstaan. Rijd niet met voorover
gebogen lichaam, maar zit goed
rechtop met de rug tegen de rug-
leuning.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 128

129
Plaats geen stickers of
andere objecten op het
stuur, op het deksel van de
airbag aan passagierszijde of de
zijkant van de hemelbekleding.
Plaats geen voorwerpen op het
dashboard aan de passagierszijde
(bijv. een mobiele telefoon), omdat
deze het correct openen van de
airbag aan passagierszijde kunnen
hinderen en de inzittenden ernstig
kunnen verwonden.
Rijd niet met voorwerpen
op schoot, of voor de buik
en rijd vooral niet met
bijv. een pijp of potlood in de
mond; als de airbag wordt geacti-
veerd, kunnen hierdoor ernstige
verwondingen ontstaan.Als het contactsleutel is
ingestoken en het contact-
slot in stand M staat, kun-
nen de airbags worden geacti-
veerd, ook bij uitgeschakelde mo-
tor en stilstaande auto, als de auto
wordt aangereden door een rij-
dende auto. Daarom mogen, ook
bij een stilstaande auto, beslist
geen kinderen op de voorstoel
worden geplaatst.
De airbags worden echter niet bij
een stilstaande auto ingeschakeld
als de sleutel is uitgenomen of het
contactslot is uitgeschakeld; als de
airbags in deze situatie niet in-
schakelen, duidt dit niet op een
storing in het systeem.Als de auto onderworpen
is geweest aan diefstal of
een diefstalpoging, bij opzet-
telijke beschadigingen, overstro-
mingen waarbij de auto onder wa-
ter is geweest, laat dan het air-
bagsysteem door de Lancia-dealer
controleren.
Was de rugleuning van
de voorstoelen niet met
water of stoom m.b.v. een
automatisch wasapparaat.
Bedek de rugleuning van
de zitplaatsen voor en ach-
ter nooit met bekleding of
hoezen, die niet geschikt zijn voor
het gebruik in combinatie met een
zijairbag.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 129
