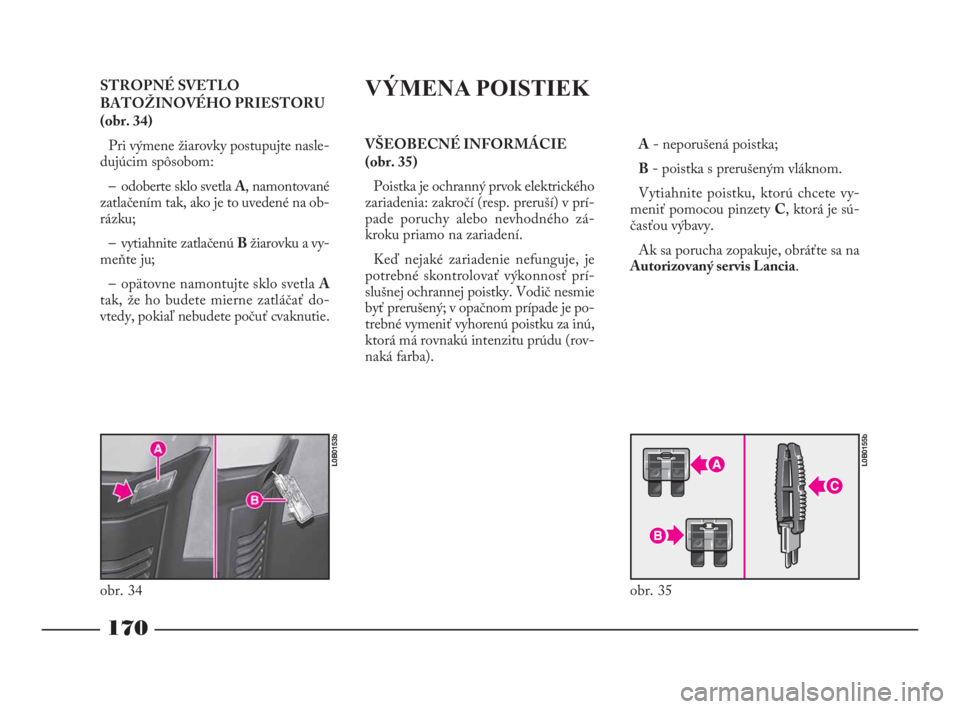

STROPNÉ SVETLO
BATOŽINOVÉHO PRIESTORU
(obr. 34)
Pri výmene žiarovky postupujte nasle-
dujúcim spôsobom:
– odoberte sklo svetla A, namontované
zatlačením tak, ako je to uvedené na ob-
rázku;
– vytiahnite zatlačenú Bžiarovku a vy-
meňte ju;
– opätovne namontujte sklo svetla A
tak, že ho budete mierne zatláčať do-
vtedy, pokiaľ nebudete počuť cvaknutie.VŠEOBECNÉ INFORMÁCIE
(obr. 35)
Poistka je ochranný prvok elektrického
zariadenia: zakročí (resp. preruší) v prí-
pade poruchy alebo nevhodného zá-
kroku priamo na zariadení.
Keď nejaké zariadenie nefunguje, je
potrebné skontrolovať výkonnosť prí-
slušnej ochrannej poistky. Vodič nesmie
byť prerušený; v opačnom prípade je po-
trebné vymeniť vyhorenú poistku za inú,
ktorá má rovnakú intenzitu prúdu (rov-
naká farba).
170
obr. 34
L0B0153b
obr. 35
L0B0155b
A- neporušená poistka;
B- poistka s prerušeným vláknom.
Vytiahnite poistku, ktorú chcete vy-
meniť pomocou pinzety C, ktorá je sú-
časťou výbavy.
Ak sa porucha zopakuje, obráťte sa na
Autorizovaný servis Lancia.
VÝMENA POISTIEK
152-182 Phedra LUM SK 17-11-2009 14:39 Pagina 170

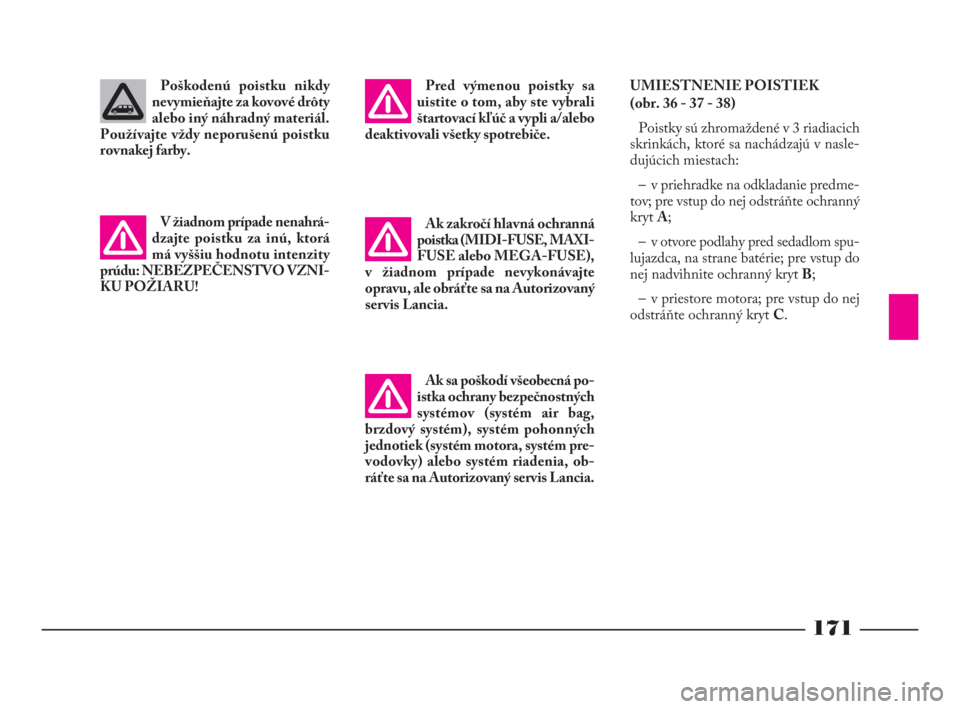

171
Poškodenú poistku nikdy
nevymieňajte za kovové drôty
alebo iný náhradný materiál.
Používajte vždy neporušenú poistku
rovnakej farby.
V žiadnom prípade nenahrá-
dzajte poistku za inú, ktorá
má vyššiu hodnotu intenzity
prúdu: NEBEZPEČENSTVO VZNI -
KU POŽIARU!Ak zakročí hlavná ochranná
poistka (MIDI-FUSE, MAXI-
FUSE alebo MEGA-FUSE),
v žiadnom prípade nevykonávajte
opravu, ale obráťte sa na Autorizovaný
servis Lancia.UMIESTNENIE POISTIEK
(obr. 36 - 37 - 38)
Poistky sú zhromaždené v 3 riadiacich
skrinkách, ktoré sa nachádzajú v nasle-
dujúcich miestach:
– v priehradke na odkladanie predme-
tov; pre vstup do nej odstráňte ochranný
kryt A;
– v otvore podlahy pred sedadlom spu-
lujazdca, na strane batérie; pre vstup do
nej nadvihnite ochranný kryt B;
– v priestore motora; pre vstup do nej
odstráňte ochranný kryt C. Pred výmenou poistky sa
uistite o tom, aby ste vybrali
štartovací kľúč a vypli a/alebo
deaktivovali všetky spotrebiče.
Ak sa poškodí všeobecná po-
istka ochrany bezpečnostných
systémov (systém air bag,
brzdový systém), systém pohonných
jednotiek (systém motora, systém pre-
vodovky) alebo systém riadenia, ob-
ráťte sa na Autorizovaný servis Lancia.
152-182 Phedra LUM SK 17-11-2009 14:39 Pagina 171

172

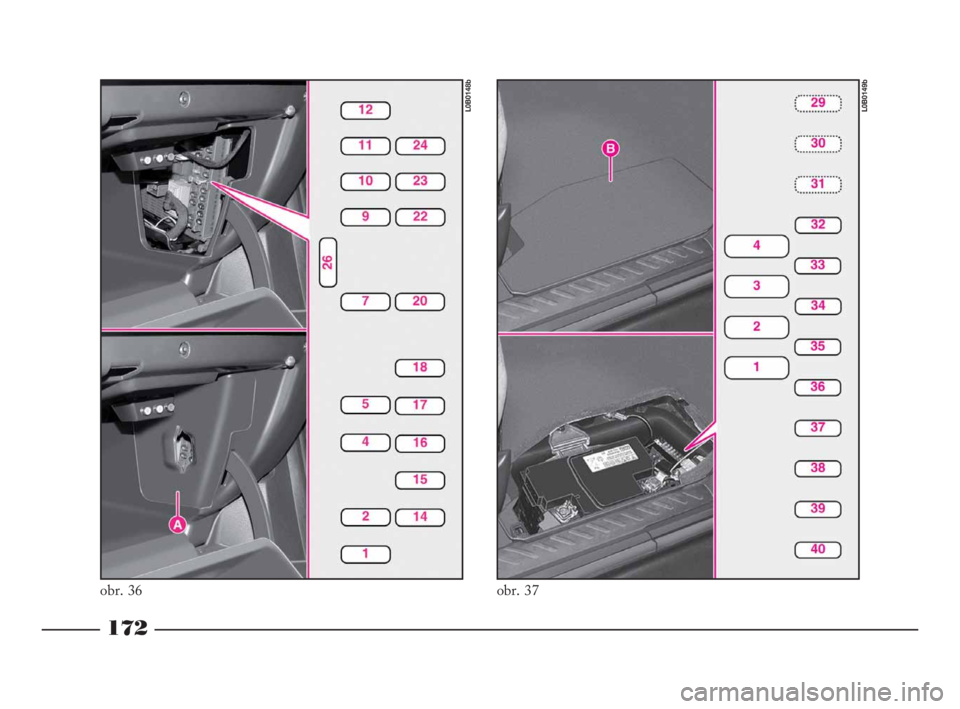

obr. 36
L0B0148b
obr. 37
L0B0149b
152-182 Phedra LUM SK 17-11-2009 14:39 Pagina 172

173

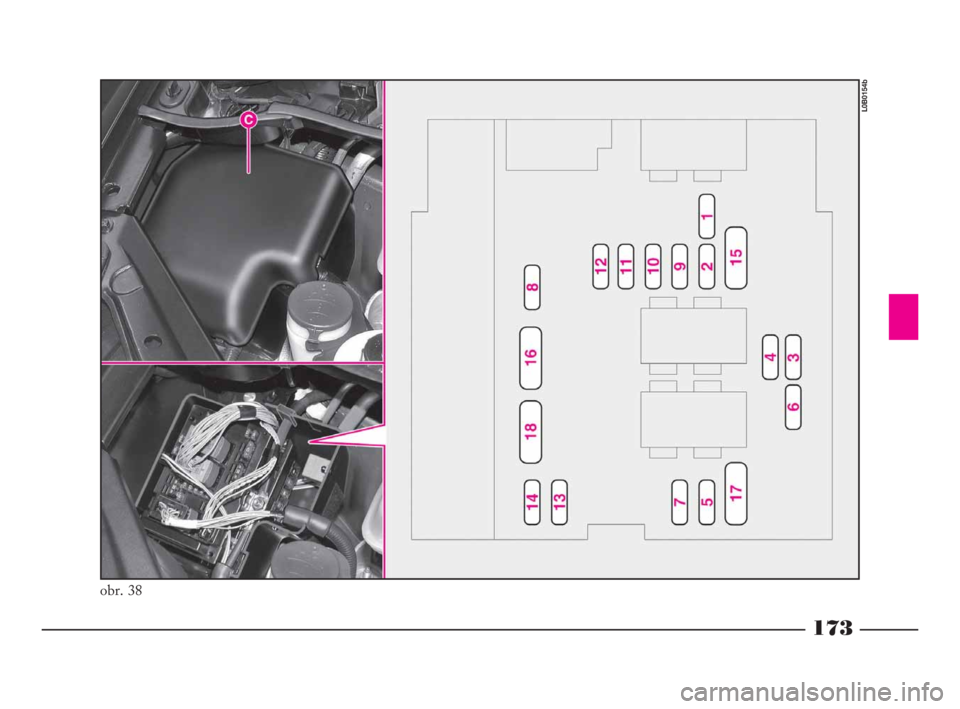

obr. 38
L0B0154b
152-182 Phedra LUM SK 17-11-2009 14:39 Pagina 173

174
Skrinka s poistkami v priehradke na odkladanie predmetov (obr. 36)
1
2
4
5
7
9
10
11
12
14
15
16
17
18
20
22
23
24
2610A
15A
15A
10A
20A
30A
20A
15A
10A
30A
30A
5A
15A
10A
10A
10A
15A
15A
40AZadné hmlové svetlo
Stierač zadného skla
Napájanie pre funkcie hlavnej elektronickej riadiacej jednotky
Ľavé brzdové svetlo (stop)
Bodové svetlo, zapaľovač cigariet, osvetlenie priehradky
na odkladanie predmetov,automatické vnútorné spätné zdrkadlo
Stierače predného skla, otvárateľná strecha v prednej časti
Diagnostická zásuvka, miesto pre uchopenie ťažného háku
Elektronický alarm, infotelematický systém CONNECT Nav+
vzdialené ovládacie prvky na volante, filter pevných častí
Pravé obrysové svetlo, svetlo poznávacej značky, automatické osvetlenie ovládacích
prvkov klimatizácie, stropné svetlá (prvý, druhý a tretí rad)
Centrálne uzamykanie a super zablokovanie
Ostrekovač zadného skla
Napájanie systému airbag, napájania pre hlavnú elektronickú riadiacu jednotku
Pravé brzdové svetlo, tretie brzdové svetlo (tretie stop), prípadné brzdové svetlá prívesu
Napájanie diagnostickej zásuvky, prepínač pedálu brzda a spojka
Napájanie autorádia pre hlavnú elektronickú riadiacu jednotku
Ľavé obrysové svetlo, prípadné obrysové svetlo prívesu
Siréna elektronického alarmu
Napájanie parkovacích senzorov pre hlavnú elektronickú riadiacu jednotku
Vyhrievanie zadného skla
152-182 Phedra LUM SK 17-11-2009 14:39 Pagina 174

175

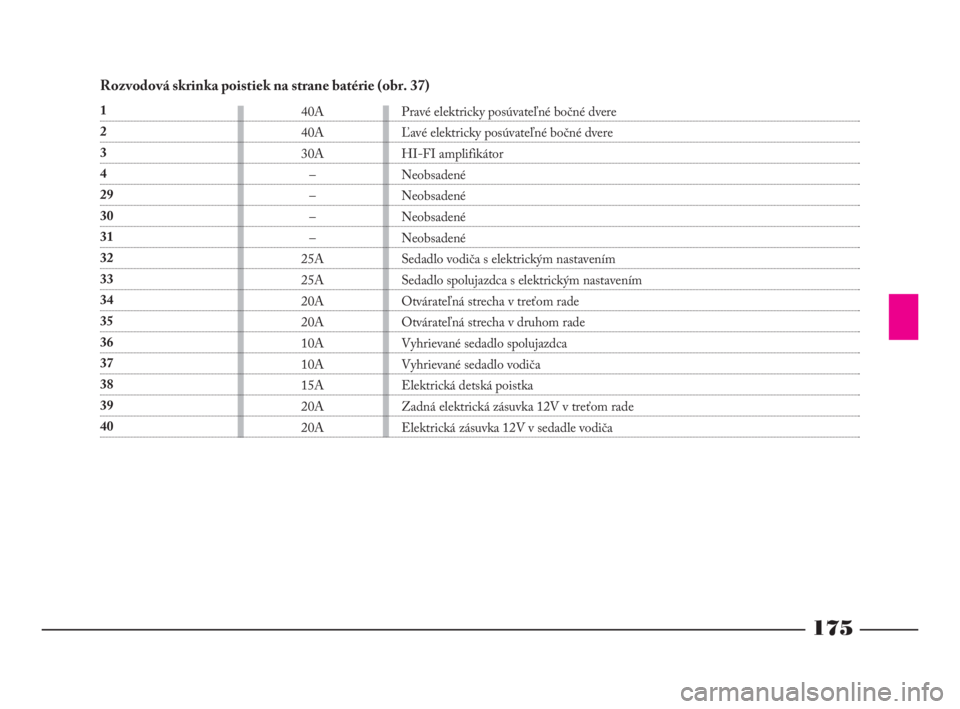

Rozvodová skrinka poistiek na strane batérie (obr. 37)
1
2
3
4
29
30
31
32
33
34
35
36
37
38
39
4040A
40A
30A
–
–
–
–
25A
25A
20A
20A
10A
10A
15A
20A
20APravé elektricky posúvateľné bočné dvere
Ľavé elektricky posúvateľné bočné dvere
HI-FI amplifikátor
Neobsadené
Neobsadené
Neobsadené
Neobsadené
Sedadlo vodiča s elektrickým nastavením
Sedadlo spolujazdca s elektrickým nastavením
Otvárateľná strecha v treťom rade
Otvárateľná strecha v druhom rade
Vyhrievané sedadlo spolujazdca
Vyhrievané sedadlo vodiča
Elektrická detská poistka
Zadná elektrická zásuvka 12V v treťom rade
Elektrická zásuvka 12V v sedadle vodiča
152-182 Phedra LUM SK 17-11-2009 14:39 Pagina 175

176

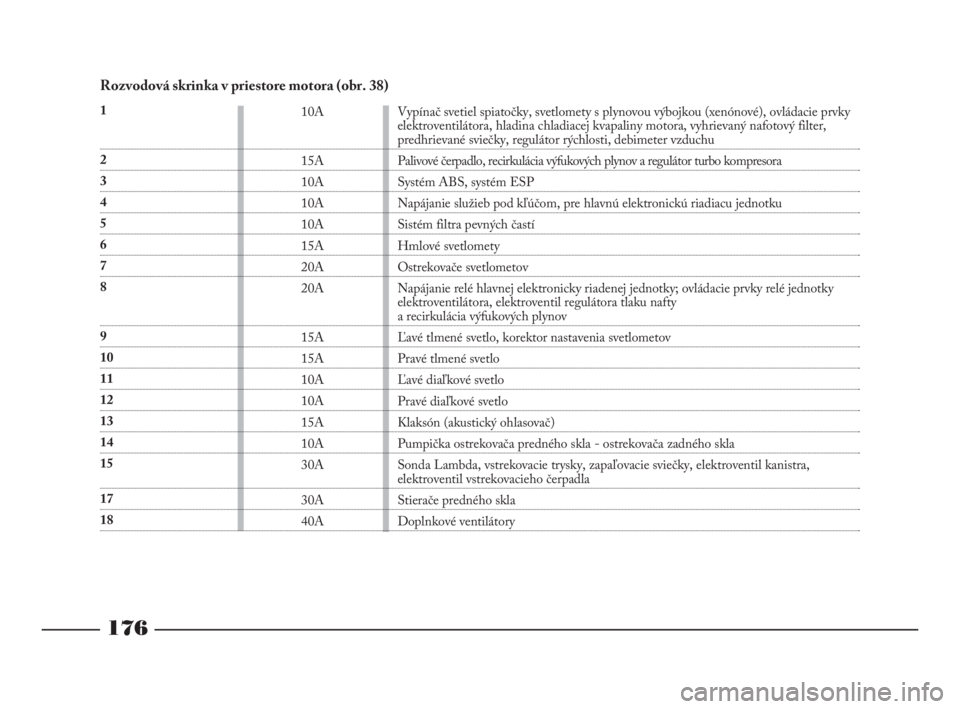

Rozvodová skrinka v priestore motora (obr. 38)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
1810A
15A
10A
10A
10A
15A
20A
20A
15A
15A
10A
10A
15A
10A
30A
30A
40AVypínač svetiel spiatočky, svetlomety s plynovou výbojkou (xenónové), ovládacie prvky
elektroventilátora, hladina chladiacej kvapaliny motora, vyhrievaný nafotový filter,
predhrievané sviečky, regulátor rýchlosti, debimeter vzduchu
Palivové čerpadlo, recirkulácia výfukových plynov a regulátor turbo kompresora
Systém ABS, systém ESP
Napájanie služieb pod kľúčom, pre hlavnú elektronickú riadiacu jednotku
Sistém filtra pevných častí
Hmlové svetlomety
Ostrekovače svetlometov
Napájanie relé hlavnej elektronicky riadenej jednotky; ovládacie prvky relé jednotky
elektroventilátora, elektroventil regulátora tlaku nafty
a recirkulácia výfukových plynov
Ľavé tlmené svetlo, korektor nastavenia svetlometov
Pravé tlmené svetlo
Ľavé diaľkové svetlo
Pravé diaľkové svetlo
Klaksón (akustický ohlasovač)
Pumpička ostrekovača predného skla - ostrekovača zadného skla
Sonda Lambda, vstrekovacie trysky, zapaľovacie sviečky, elektroventil kanistra,
elektroventil vstrekovacieho čerpadla
Stierače predného skla
Doplnkové ventilátory
152-182 Phedra LUM SK 17-11-2009 14:39 Pagina 176

177

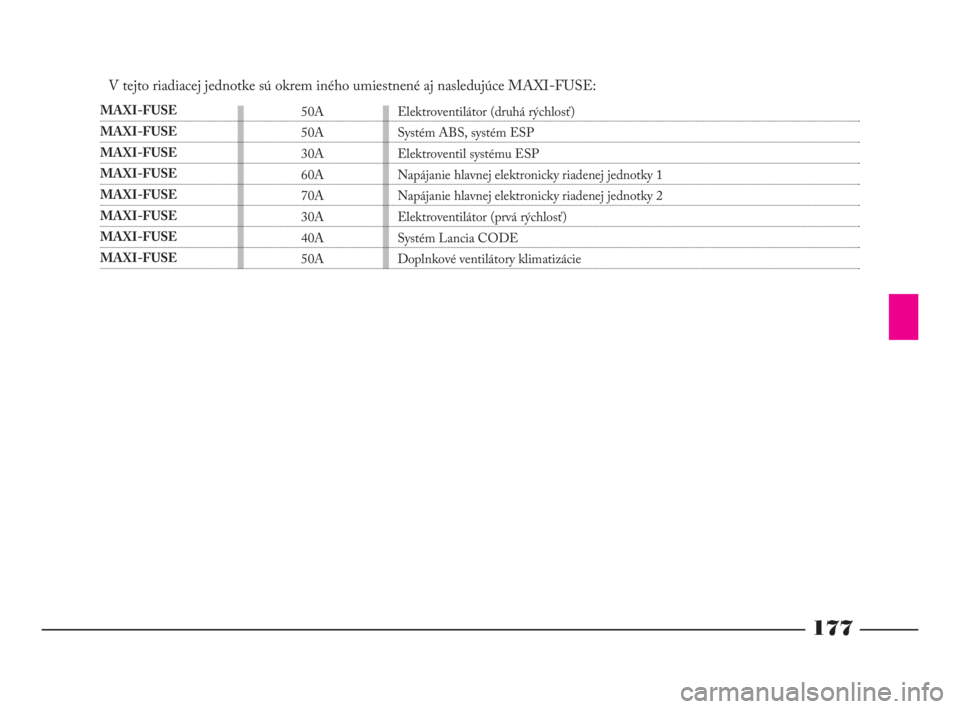

V tejto riadiacej jednotke sú okrem iného umiestnené aj nasledujúce MAXI-FUSE:
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE50A
50A
30A
60A
70A
30A
40A
50AElektroventilátor (druhá rýchlosť)
Systém ABS, systém ESP
Elektroventil systému ESP
Napájanie hlavnej elektronicky riadenej jednotky 1
Napájanie hlavnej elektronicky riadenej jednotky 2
Elektroventilátor (prvá rýchlosť)
Systém Lancia CODE
Doplnkové ventilátory klimatizácie
152-182 Phedra LUM SK 17-11-2009 14:39 Pagina 177

NAŠTARTOVANIE S
POMOCNOU BATÉRIOU
Viď „Naštartovanie s pomocnou baté-
riou“ v tejto kapitole.
178

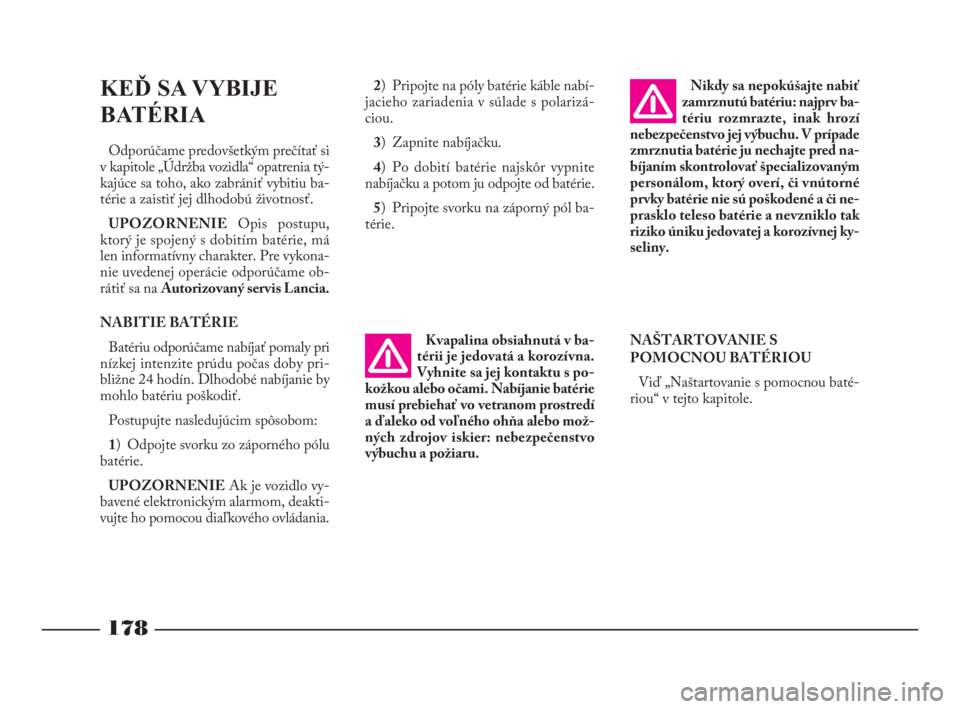

KEĎ SA VYBIJE
BATÉRIA
Odporúčame predovšetkým prečítať si
v kapitole „Údržba vozidla“ opatrenia tý-
kajúce sa toho, ako zabrániť vybitiu ba-
térie a zaistiť jej dlhodobú životnosť.
UPOZORNENIEOpis postupu,
ktorý je spojený s dobitím batérie, má
len informatívny charakter. Pre vykona-
nie uvedenej operácie odporúčame ob-
rátiť sa na Autorizovaný servis Lancia.
NABITIE BATÉRIE
Batériu odporúčame nabíjať pomaly pri
nízkej intenzite prúdu počas doby pri-
bližne 24 hodín. Dlhodobé nabíjanie by
mohlo batériu poškodiť.
Postupujte nasledujúcim spôsobom:
1) Odpojte svorku zo záporného pólu
batérie.
UPOZORNENIEAk je vozidlo vy-
bavené elektronickým alarmom, deakti-
vujte ho pomocou diaľkového ovládania.2) Pripojte na póly batérie káble nabí-
jacieho zariadenia v súlade s polarizá-
ciou.
3) Zapnite nabíjačku.
4) Po dobití batérie najskôr vypnite
nabíjačku a potom ju odpojte od batérie.
5) Pripojte svorku na záporný pól ba-
térie.
Kvapalina obsiahnutá v ba-
térii je jedovatá a korozívna.
Vyhnite sa jej kontaktu s po-
kožkou alebo očami. Nabíjanie batérie
musí prebiehať vo vetranom prostredí
a ďaleko od voľného ohňa alebo mož-
ných zdrojov iskier: nebezpečenstvo
výbuchu a požiaru.Nikdy sa nepokúšajte nabiť
zamrznutú batériu: najprv ba-
tériu rozmrazte, inak hrozí
nebezpečenstvo jej výbuchu. V prípade
zmrznutia batérie ju nechajte pred na-
bíjaním skontrolovať špecializovaným
personálom, ktorý overí, či vnútorné
prvky batérie nie sú poškodené a či ne-
prasklo teleso batérie a nevzniklo tak
riziko úniku jedovatej a korozívnej ky-
seliny.
152-182 Phedra LUM SK 17-11-2009 14:39 Pagina 178

179

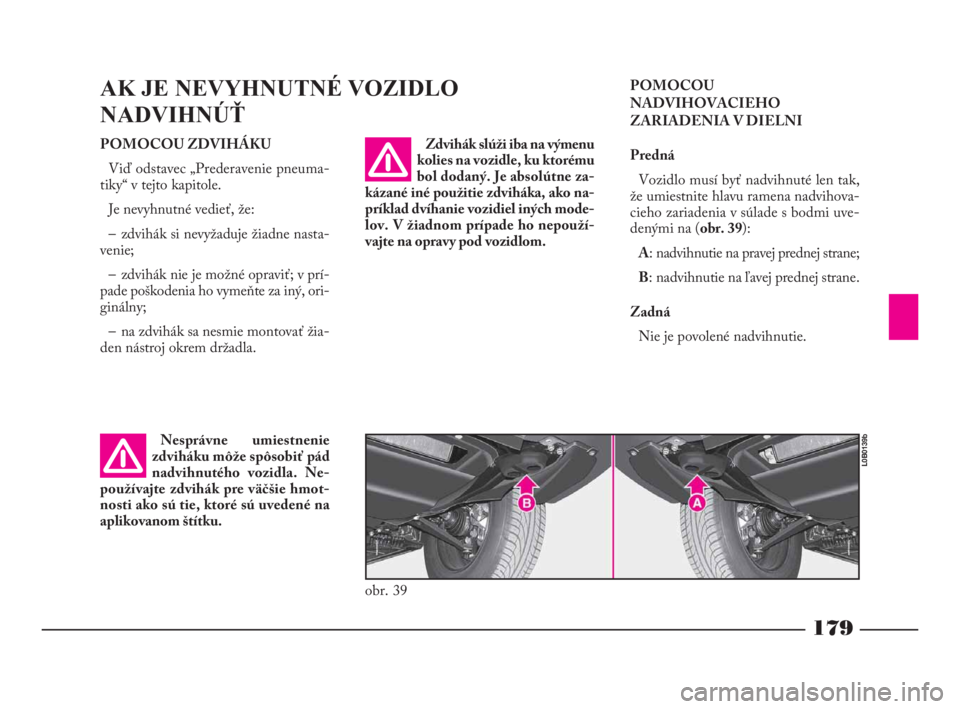

AK JE NEVYHNUTNÉ VOZIDLO
NADVIHNÚŤ
Nesprávne umiestnenie
zdviháku môže spôsobiť pád
nadvihnutého vozidla. Ne-
používajte zdvihák pre väčšie hmot-
nosti ako sú tie, ktoré sú uvedené na
aplikovanom štítku. POMOCOU ZDVIHÁKU
Viď odstavec „Prederavenie pneuma-
tiky“ v tejto kapitole.
Je nevyhnutné vedieť, že:
– zdvihák si nevyžaduje žiadne nasta-
venie;
– zdvihák nie je možné opraviť; v prí-
pade poškodenia ho vymeňte za iný, ori-
ginálny;
– na zdvihák sa nesmie montovať žia-
den nástroj okrem držadla.Zdvihák slúži iba na výmenu
kolies na vozidle, ku ktorému
bol dodaný. Je absolútne za-
kázané iné použitie zdviháka, ako na-
príklad dvíhanie vozidiel iných mode-
lov. V žiadnom prípade ho ne použí-
vajte na opravy pod vozidlom.
POMOCOU
NADVIHOVACIEHO
ZARIADENIA V DIELNI
Predná
Vozidlo musí byť nadvihnuté len tak,
že umiestnite hlavu ramena nadvihova-
cieho zariadenia v súlade s bodmi uve-
denými na (obr. 39):
A: nadvihnutie na pravej prednej strane;
B: nadvihnutie na ľavej prednej strane.
Zadná
Nie je povolené nadvihnutie.
obr. 39
L0B0139b
