Lancia Phedra 2010 Instructieboek (in Dutch)

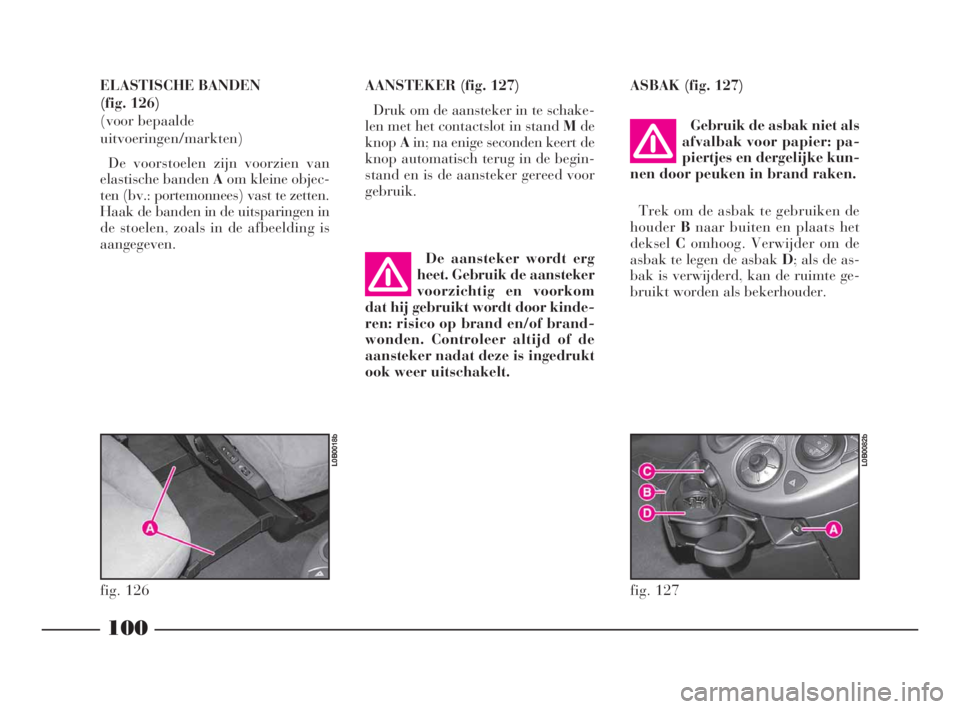

100
ELASTISCHE BANDEN
(fig. 126)
(voor bepaalde
uitvoeringen/markten)
De voorstoelen zijn voorzien van
elastische banden Aom kleine objec-
ten (bv.: portemonnees) vast te zetten.
Haak de banden in de uitsparingen in
de stoelen, zoals in de afbeelding is
aangegeven.AANSTEKER (fig. 127)
Druk om de aansteker in te schake-
len met het contactslot in stand Mde
knopAin; na enige seconden keert de
knop automatisch terug in de begin-
stand en is de aansteker gereed voor
gebruik.ASBAK (fig. 127)
fig. 126
L0B0018b
fig. 127
L0B0082b
De aansteker wordt erg
heet. Gebruik de aansteker
voorzichtig en voorkom
dat hij gebruikt wordt door kinde-
ren: risico op brand en/of brand-
wonden. Controleer altijd of de
aansteker nadat deze is ingedrukt
ook weer uitschakelt.
Gebruik de asbak niet als
afvalbak voor papier: pa-
piertjes en dergelijke kun-
nen door peuken in brand raken.
Trek om de asbak te gebruiken de
houderBnaar buiten en plaats het
dekselComhoog. Verwijder om de
asbak te legen de asbak D; als de as-
bak is verwijderd, kan de ruimte ge-
bruikt worden als bekerhouder.
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 100

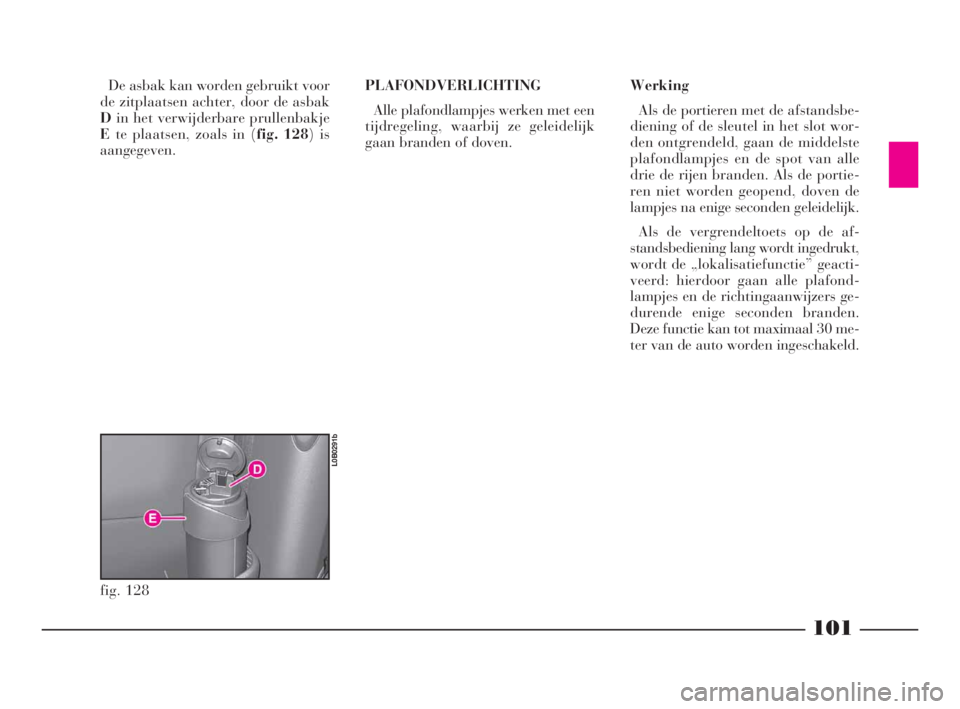

101
De asbak kan worden gebruikt voor
de zitplaatsen achter, door de asbak
Din het verwijderbare prullenbakje
Ete plaatsen, zoals in (fig. 128) is
aangegeven.PLAFONDVERLICHTING
Alle plafondlampjes werken met een
tijdregeling, waarbij ze geleidelijk
gaan branden of doven.Werking
Als de portieren met de afstandsbe-
diening of de sleutel in het slot wor-
den ontgrendeld, gaan de middelste
plafondlampjes en de spot van alle
drie de rijen branden. Als de portie-
ren niet worden geopend, doven de
lampjes na enige seconden geleidelijk.
Als de vergrendeltoets op de af-
standsbediening lang wordt ingedrukt,
wordt de „lokalisatiefunctie” geacti-
veerd: hierdoor gaan alle plafond-
lampjes en de richtingaanwijzers ge-
durende enige seconden branden.
Deze functie kan tot maximaal 30 me-
ter van de auto worden ingeschakeld.
fig. 128
L0B0291b
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 101

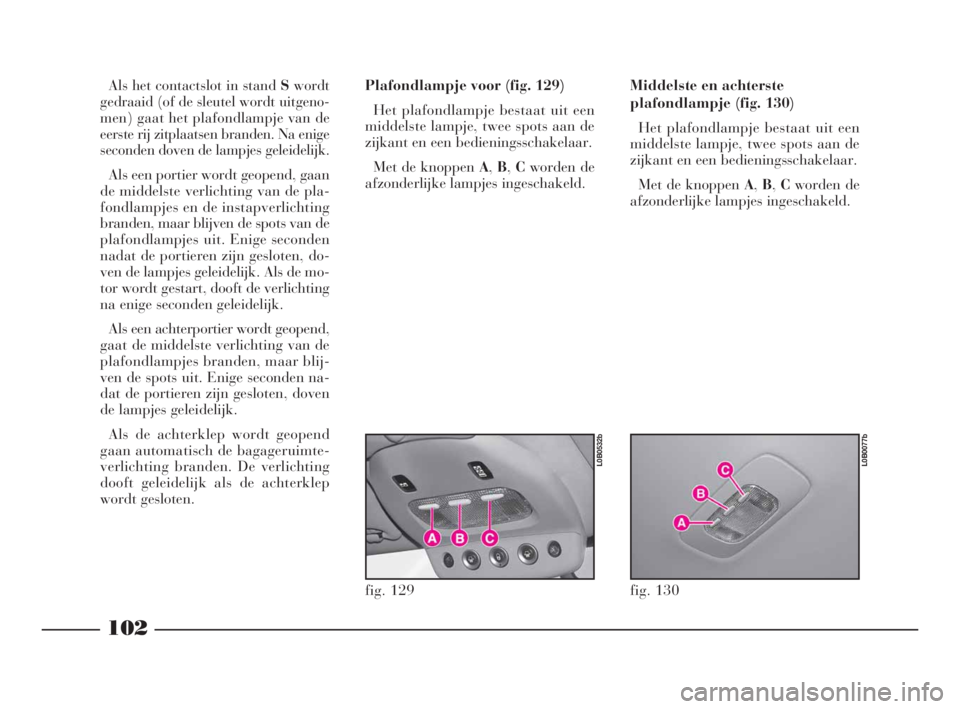

102
Als het contactslot in stand Swordt
gedraaid (of de sleutel wordt uitgeno-
men) gaat het plafondlampje van de
eerste rij zitplaatsen branden. Na enige
seconden doven de lampjes geleidelijk.
Als een portier wordt geopend, gaan
de middelste verlichting van de pla-
fondlampjes en de instapverlichting
branden, maar blijven de spots van de
plafondlampjes uit. Enige seconden
nadat de portieren zijn gesloten, do-
ven de lampjes geleidelijk. Als de mo-
tor wordt gestart, dooft de verlichting
na enige seconden geleidelijk.
Als een achterportier wordt geopend,
gaat de middelste verlichting van de
plafondlampjes branden, maar blij-
ven de spots uit. Enige seconden na-
dat de portieren zijn gesloten, doven
de lampjes geleidelijk.
Als de achterklep wordt geopend
gaan automatisch de bagageruimte-
verlichting branden. De verlichting
dooft geleidelijk als de achterklep
wordt gesloten.Plafondlampje voor (fig. 129)
Het plafondlampje bestaat uit een
middelste lampje, twee spots aan de
zijkant en een bedieningsschakelaar.
Met de knoppen A,B,Cworden de
afzonderlijke lampjes ingeschakeld.Middelste en achterste
plafondlampje (fig. 130)
Het plafondlampje bestaat uit een
middelste lampje, twee spots aan de
zijkant en een bedieningsschakelaar.
Met de knoppen A,B,Cworden de
afzonderlijke lampjes ingeschakeld.
fig. 129
L0B0532b
fig. 130
L0B0077b
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 102

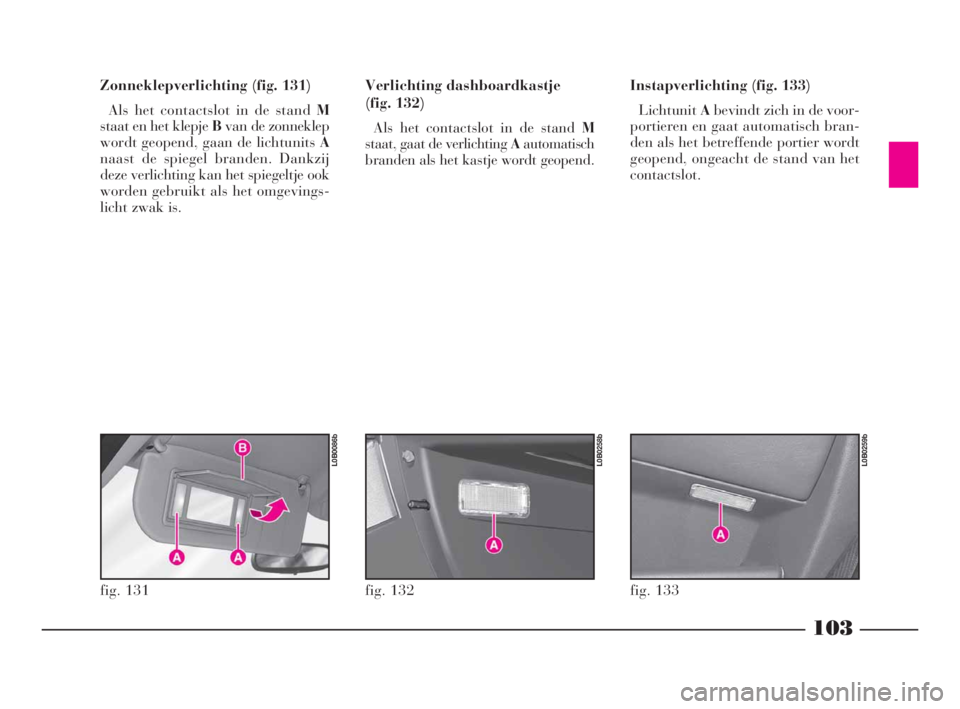

103
Zonneklepverlichting (fig. 131)
Als het contactslot in de stand M
staat en het klepje Bvan de zonneklep
wordt geopend, gaan de lichtunits A
naast de spiegel branden. Dankzij
deze verlichting kan het spiegeltje ook
worden gebruikt als het omgevings-
licht zwak is.Verlichting dashboardkastje
(fig. 132)
Als het contactslot in de stand M
staat, gaat de verlichting Aautomatisch
branden als het kastje wordt geopend.
Instapverlichting (fig. 133)
LichtunitAbevindt zich in de voor-
portieren en gaat automatisch bran-
den als het betreffende portier wordt
geopend, ongeacht de stand van het
contactslot.
fig. 131
L0B0086b
fig. 132
L0B0258b
fig. 133
L0B0259b
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 103

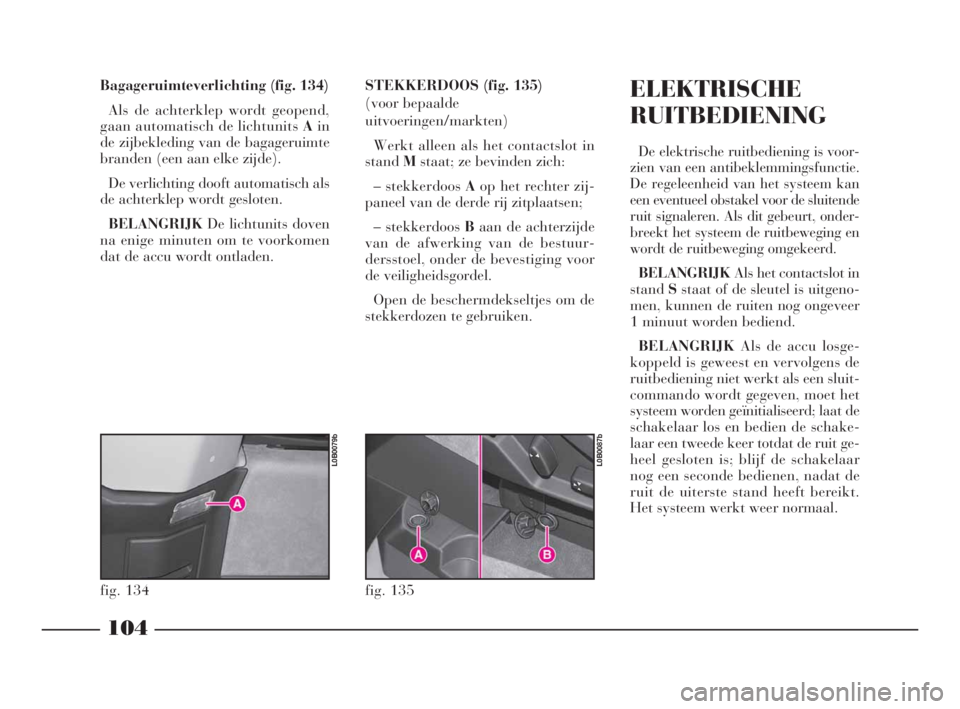

104
Bagageruimteverlichting (fig. 134)
Als de achterklep wordt geopend,
gaan automatisch de lichtunits Ain
de zijbekleding van de bagageruimte
branden (een aan elke zijde).
De verlichting dooft automatisch als
de achterklep wordt gesloten.
BELANGRIJKDe lichtunits doven
na enige minuten om te voorkomen
dat de accu wordt ontladen.STEKKERDOOS (fig. 135)
(voor bepaalde
uitvoeringen/markten)
Werkt alleen als het contactslot in
standMstaat; ze bevinden zich:
– stekkerdoos Aop het rechter zij-
paneel van de derde rij zitplaatsen;
– stekkerdoos Baan de achterzijde
van de afwerking van de bestuur-
dersstoel, onder de bevestiging voor
de veiligheidsgordel.
Open de beschermdekseltjes om de
stekkerdozen te gebruiken.ELEKTRISCHE
RUITBEDIENING
De elektrische ruitbediening is voor-
zien van een antibeklemmingsfunctie.
De regeleenheid van het systeem kan
een eventueel obstakel voor de sluitende
ruit signaleren. Als dit gebeurt, onder-
breekt het systeem de ruitbeweging en
wordt de ruitbeweging omgekeerd.
BELANGRIJKAls het contactslot in
standSstaat of de sleutel is uitgeno-
men, kunnen de ruiten nog ongeveer
1 minuut worden bediend.
BELANGRIJKAls de accu losge-
koppeld is geweest en vervolgens de
ruitbediening niet werkt als een sluit-
commando wordt gegeven, moet het
systeem worden geïnitialiseerd; laat de
schakelaar los en bedien de schake-
laar een tweede keer totdat de ruit ge-
heel gesloten is; blijf de schakelaar
nog een seconde bedienen, nadat de
ruit de uiterste stand heeft bereikt.
Het systeem werkt weer normaal.
fig. 135
L0B0087b
fig. 134
L0B0079b
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 104

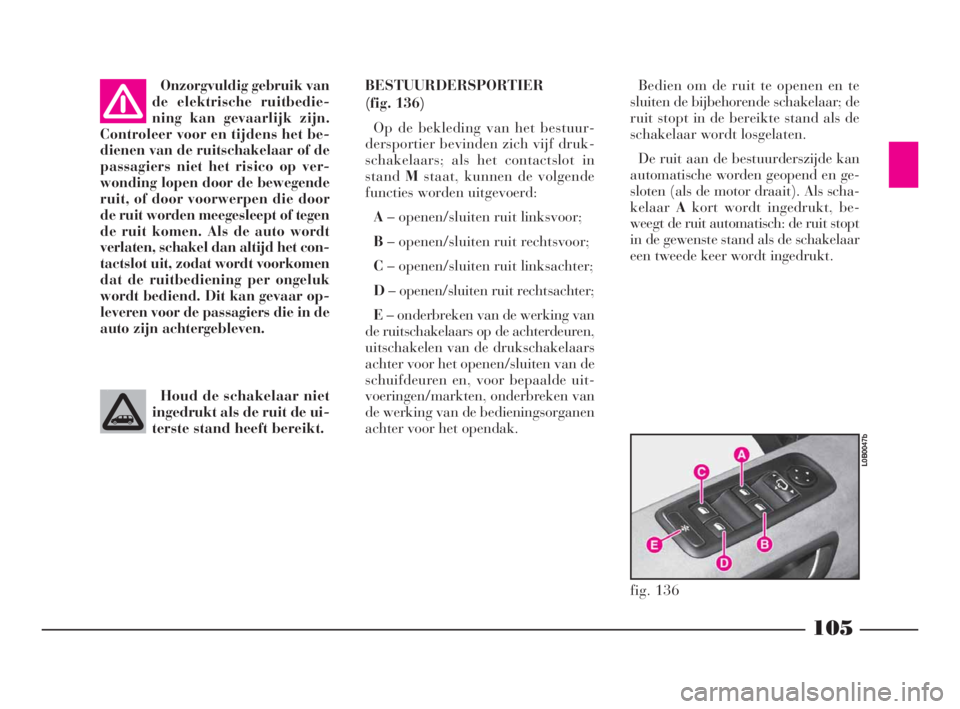

105
Onzorgvuldig gebruik van
de elektrische ruitbedie-
ning kan gevaarlijk zijn.
Controleer voor en tijdens het be-
dienen van de ruitschakelaar of de
passagiers niet het risico op ver-
wonding lopen door de bewegende
ruit, of door voorwerpen die door
de ruit worden meegesleept of tegen
de ruit komen. Als de auto wordt
verlaten, schakel dan altijd het con-
tactslot uit, zodat wordt voorkomen
dat de ruitbediening per ongeluk
wordt bediend. Dit kan gevaar op-
leveren voor de passagiers die in de
auto zijn achtergebleven.BESTUURDERSPORTIER
(fig. 136)
Op de bekleding van het bestuur-
dersportier bevinden zich vijf druk-
schakelaars; als het contactslot in
standMstaat, kunnen de volgende
functies worden uitgevoerd:
A– openen/sluiten ruit linksvoor;
B– openen/sluiten ruit rechtsvoor;
C– openen/sluiten ruit linksachter;
D– openen/sluiten ruit rechtsachter;
E– onderbreken van de werking van
de ruitschakelaars op de achterdeuren,
uitschakelen van de drukschakelaars
achter voor het openen/sluiten van de
schuifdeuren en, voor bepaalde uit-
voeringen/markten, onderbreken van
de werking van de bedieningsorganen
achter voor het opendak.Bedien om de ruit te openen en te
sluiten de bijbehorende schakelaar; de
ruit stopt in de bereikte stand als de
schakelaar wordt losgelaten.
De ruit aan de bestuurderszijde kan
automatische worden geopend en ge-
sloten (als de motor draait). Als scha-
kelaarAkort wordt ingedrukt, be-
weegt de ruit automatisch: de ruit stopt
in de gewenste stand als de schakelaar
een tweede keer wordt ingedrukt.
Houd de schakelaar niet
ingedrukt als de ruit de ui-
terste stand heeft bereikt.
fig. 136
L0B0047b
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 105

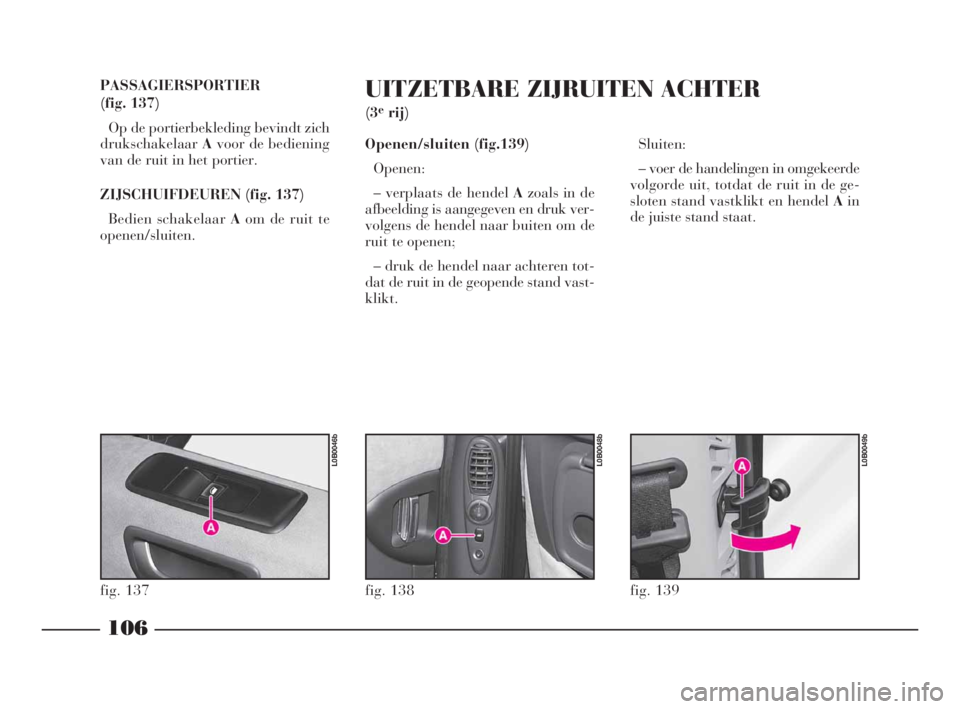

106
PASSAGIERSPORTIER
(fig. 137)
Op de portierbekleding bevindt zich
drukschakelaarAvoor de bediening
van de ruit in het portier.
ZIJSCHUIFDEUREN (fig. 137)
Bedien schakelaar Aom de ruit te
openen/sluiten.UITZETBARE ZIJRUITEN ACHTER
(3erij)
Sluiten:
– voer de handelingen in omgekeerde
volgorde uit, totdat de ruit in de ge-
sloten stand vastklikt en hendel Ain
de juiste stand staat. Openen/sluiten (fig.139)
Openen:
– verplaats de hendel Azoals in de
afbeelding is aangegeven en druk ver-
volgens de hendel naar buiten om de
ruit te openen;
– druk de hendel naar achteren tot-
dat de ruit in de geopende stand vast-
klikt.
fig. 137
L0B0046b
fig. 138
L0B0048b
fig. 139
L0B0049b
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 106

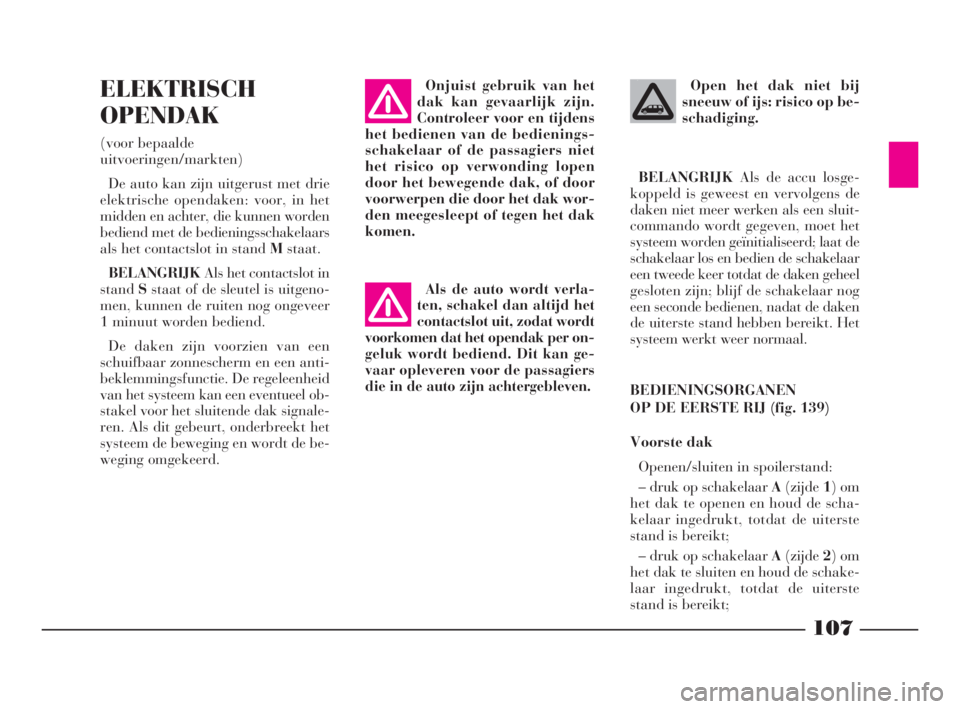

107
ELEKTRISCH
OPENDAK
(voor bepaalde
uitvoeringen/markten)
De auto kan zijn uitgerust met drie
elektrische opendaken: voor, in het
midden en achter, die kunnen worden
bediend met de bedieningsschakelaars
als het contactslot in stand Mstaat.
BELANGRIJKAls het contactslot in
standSstaat of de sleutel is uitgeno-
men, kunnen de ruiten nog ongeveer
1 minuut worden bediend.
De daken zijn voorzien van een
schuifbaar zonnescherm en een anti-
beklemmingsfunctie. De regeleenheid
van het systeem kan een eventueel ob-
stakel voor het sluitende dak signale-
ren. Als dit gebeurt, onderbreekt het
systeem de beweging en wordt de be-
weging omgekeerd.Onjuist gebruik van het
dak kan gevaarlijk zijn.
Controleer voor en tijdens
het bedienen van de bedienings-
schakelaar of de passagiers niet
het risico op verwonding lopen
door het bewegende dak, of door
voorwerpen die door het dak wor-
den meegesleept of tegen het dak
komen.
Als de auto wordt verla-
ten, schakel dan altijd het
contactslot uit, zodat wordt
voorkomen dat het opendak per on-
geluk wordt bediend. Dit kan ge-
vaar opleveren voor de passagiers
die in de auto zijn achtergebleven.
Open het dak niet bij
sneeuw of ijs: risico op be-
schadiging.
BELANGRIJKAls de accu losge-
koppeld is geweest en vervolgens de
daken niet meer werken als een sluit-
commando wordt gegeven, moet het
systeem worden geïnitialiseerd; laat de
schakelaar los en bedien de schakelaar
een tweede keer totdat de daken geheel
gesloten zijn; blijf de schakelaar nog
een seconde bedienen, nadat de daken
de uiterste stand hebben bereikt. Het
systeem werkt weer normaal.
BEDIENINGSORGANEN
OP DE EERSTE RIJ (fig. 139)
Voorste dak
Openen/sluiten in spoilerstand:
– druk op schakelaar A(zijde1) om
het dak te openen en houd de scha-
kelaar ingedrukt, totdat de uiterste
stand is bereikt;
– druk op schakelaar A(zijde2) om
het dak te sluiten en houd de schake-
laar ingedrukt, totdat de uiterste
stand is bereikt;
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 107

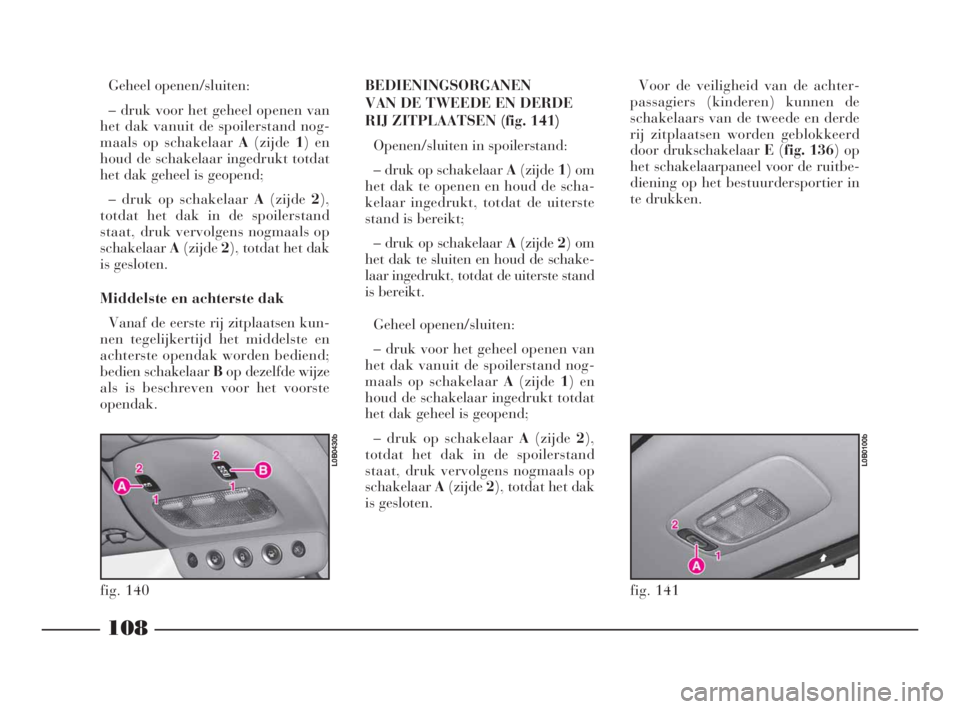

108
Geheel openen/sluiten:
– druk voor het geheel openen van
het dak vanuit de spoilerstand nog-
maals op schakelaar A(zijde1) en
houd de schakelaar ingedrukt totdat
het dak geheel is geopend;
– druk op schakelaar A(zijde2),
totdat het dak in de spoilerstand
staat, druk vervolgens nogmaals op
schakelaarA(zijde2), totdat het dak
is gesloten.
Middelste en achterste dak
Vanaf de eerste rij zitplaatsen kun-
nen tegelijkertijd het middelste en
achterste opendak worden bediend;
bedien schakelaar Bop dezelfde wijze
als is beschreven voor het voorste
opendak.BEDIENINGSORGANEN
VAN DE TWEEDE EN DERDE
RIJ ZITPLAATSEN (fig. 141)
Openen/sluiten in spoilerstand:
– druk op schakelaar A(zijde1) om
het dak te openen en houd de scha-
kelaar ingedrukt, totdat de uiterste
stand is bereikt;
– druk op schakelaar A(zijde2) om
het dak te sluiten en houd de schake-
laar ingedrukt, totdat de uiterste stand
is bereikt.
Geheel openen/sluiten:
– druk voor het geheel openen van
het dak vanuit de spoilerstand nog-
maals op schakelaar A(zijde1) en
houd de schakelaar ingedrukt totdat
het dak geheel is geopend;
– druk op schakelaar A(zijde2),
totdat het dak in de spoilerstand
staat, druk vervolgens nogmaals op
schakelaarA(zijde2), totdat het dak
is gesloten.Voor de veiligheid van de achter-
passagiers (kinderen) kunnen de
schakelaars van de tweede en derde
rij zitplaatsen worden geblokkeerd
door drukschakelaar E(fig. 136) op
het schakelaarpaneel voor de ruitbe-
diening op het bestuurdersportier in
te drukken.
fig. 140
L0B0430b
fig. 141
L0B0100b
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 108

109

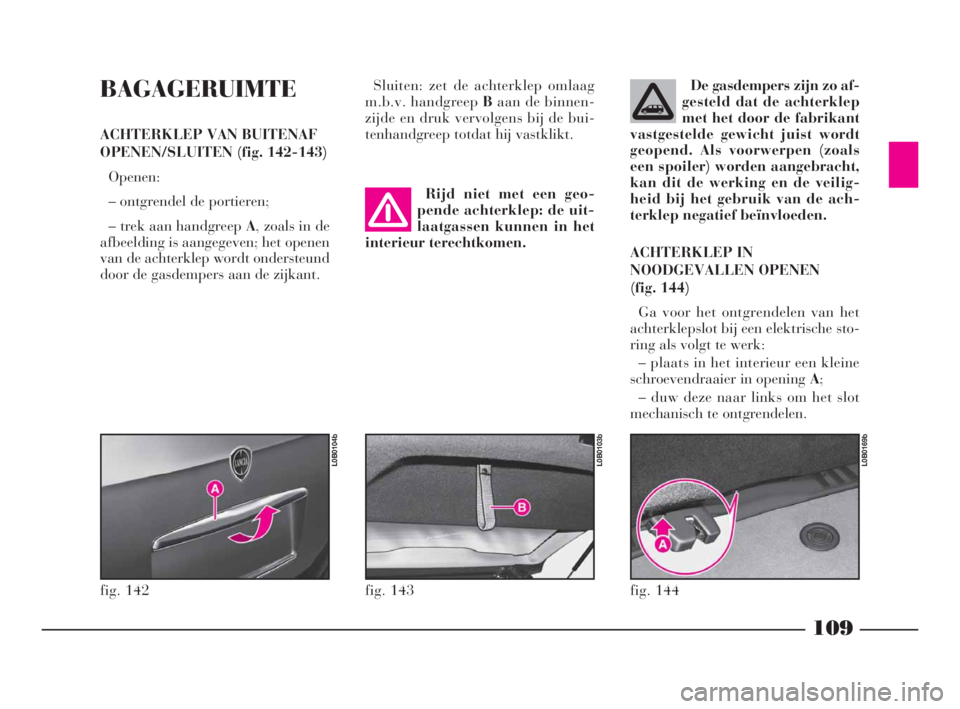

BAGAGERUIMTE
ACHTERKLEP VAN BUITENAF
OPENEN/SLUITEN (fig. 142-143)
Openen:
– ontgrendel de portieren;
– trek aan handgreep A, zoals in de
afbeelding is aangegeven; het openen
van de achterklep wordt ondersteund
door de gasdempers aan de zijkant.Sluiten: zet de achterklep omlaag
m.b.v. handgreep Baan de binnen-
zijde en druk vervolgens bij de bui-
tenhandgreep totdat hij vastklikt.De gasdempers zijn zo af-
gesteld dat de achterklep
met het door de fabrikant
vastgestelde gewicht juist wordt
geopend. Als voorwerpen (zoals
een spoiler) worden aangebracht,
kan dit de werking en de veilig-
heid bij het gebruik van de ach-
terklep negatief beïnvloeden.
ACHTERKLEP IN
NOODGEVALLEN OPENEN
(fig. 144)
Ga voor het ontgrendelen van het
achterklepslot bij een elektrische sto-
ring als volgt te werk:
– plaats in het interieur een kleine
schroevendraaier in opening A;
– duw deze naar links om het slot
mechanisch te ontgrendelen.
fig. 142
L0B0104b
fig. 144
L0B0169b
fig. 143
L0B0103b
Rijd niet met een geo-
pende achterklep: de uit-
laatgassen kunnen in het
interieur terechtkomen.
066-134 Phedra LUM NL 17-11-2009 9:29 Pagina 109
