Lancia Phedra 2010 Libretto Uso Manutenzione (in Italian)

100
FASCE ELASTICIZZATE
(fig. 126)
(per versioni mercati dove previsto)
I sedili anteriori sono dotati di fasce
elasticizzateAutili per il tratteni-
mento di piccoli oggetti (es.: borsa
della spesa). Agganciare le fasce nelle
sedi di predisposizione ricavate nei se-
dili come illustrato in figura.ACCENDISIGARI (fig. 127)
Per utilizzare l’accendisigari pre-
mere, con chiave di avviamento in po-
sizioneMil pulsante A; dopo alcuni
secondi il pulsante torna automatica-
mente nella posizione iniziale e l’ac-
cendisigari è pronto per essere utiliz-
zato.POSACENERE (fig. 127)
fig. 126
L0B0018b
fig. 127
L0B0082b
L’accendisigari raggiunge
elevate temperature. Ma-
neggiare con cautela ed
evitare che venga utilizzato dai
bambini: pericolo d’incendio o
ustioni. Verificare sempre l’avve-
nuto disinserimento dell’accendi-
sigari.
Non utilizzare il posace-
nere come cestino per la
carta: potrebbe incen-
diarsi a contatto con mozziconi di
sigaretta.
Per utilizzare il posacenere estrarre
il cassetto Be sollevare il coperchio C.
Per svuotare il posacenere estrarre la
vaschettaD; l’estrazione della va-
schetta consente l’utilizzo del vano
come portabicchiere.
066-134 Phedra LUM I 1-10-2009 16:13 Pagina 100

101
Il posacenere può essere utilizzato
per i posti posteriori, inserendo la va-
schettaDnel contenitore amovibile
porta rifiuti Ecome illustrato in (fig.
128).PLAFONIERE
Tutte le plafoniere interne sono tem-
porizzate, con accensione e spegni-
mento progressivi.Logiche di funzionamento
Sbloccando le porte con teleco-
mando o ruotando la chiave nella ser-
ratura, si accendono le luci centrali e
gli spots di tutte le tre file. Il funzio-
namento è temporizzato, dopo alcuni
secondi, senza aprire le porte, le luci
si spengono progressivamente.
Premendo a lungo il pulsante blocco
porte del telecomando si attiva la fun-
zione denominata “localizzazione”: si
accendono, per alcuni secondi, tutte
le plafoniere interne unitamente agli
indicatori di direzione. Questa fun-
zione è riconosciuta dal sistema da
una distanza massima di circa 30 me-
tri dalla vettura.
fig. 128
L0B0291b
066-134 Phedra LUM I 1-10-2009 16:13 Pagina 101

102
Ruotando la chiave in posizione S(o
estraendola dal commutatore) si ac-
cende la plafoniera anteriore prima
fila. Il funzionamento è temporizzato,
dopo alcuni secondi, le luci si spen-
gono progressivamente.
Aprendo una porta anteriore si ac-
cendono la luce centrale, senza gli
spots, delle plafoniere e le luci poz-
zanghera sulle porte. Il funziona-
mento è temporizzato, dopo alcuni se-
condi dalla chiusura porte, le luci si
spengono progressivamente. All’av-
viamento del motore le luci si spen-
gono progressivamente dopo alcuni
secondi.
Aprendo una porta posteriore si ac-
cendono la luce centrale, senza gli
spots, delle plafoniere. Il funziona-
mento è temporizzato, dopo alcuni se-
condi dalla chiusura porte, le luci si
spengono progressivamente.
Aprendo il portellone posteriore si
accendono automaticamente la plafo-
niere del vano bagagli. Le plafoniere
si spengono progressivamente chiu-
dendo il portellone.Plafoniera anteriore (fig. 129)
La plafoniera comprende una luce
centrale e due luci spot laterali con re-
lativo interruttore di comando.
Agendo sui pulsanti A,B,Csi ac-
cendono le luci singolarmente.Plafoniera centrale e posteriore
(fig. 130)
La plafoniera comprende una luce
centrale e due luci spot laterali con re-
lativo interruttore di comando.
Agendo sui pulsanti A,B,Csi ac-
cendono le luci singolarmente.
fig. 129
L0B0532b
fig. 130
L0B0077b
066-134 Phedra LUM I 1-10-2009 16:13 Pagina 102

103
Plafoniere di cortesia (fig. 131)
Con chiave di avviamento in posi-
zioneM, aprendo l’antina di prote-
zioneBsi accendono le plafoniere A
poste a lato dello specchietto di corte-
sia. Le plafoniere consentono l’utilizzo
dello specchietto di cortesia anche in
condizioni di scarsa luminosità.Plafoniera cassetto portaoggetti
(fig. 132)
Con chiave di avviamento in posi-
zioneMla plafoniera Asi accende au-
tomaticamente all’apertura del cas-
setto.Plafoniere luci pozzanghera
(fig. 133)
La plafoniera Aalloggiata nelle
porte anteriori si accende automati-
camente all’apertura della porta rela-
tiva, qualsiasi sia la posizione della
chiave di avviamento.
fig. 131
L0B0086b
fig. 132
L0B0258b
fig. 133
L0B0259b
066-134 Phedra LUM I 1-10-2009 16:13 Pagina 103

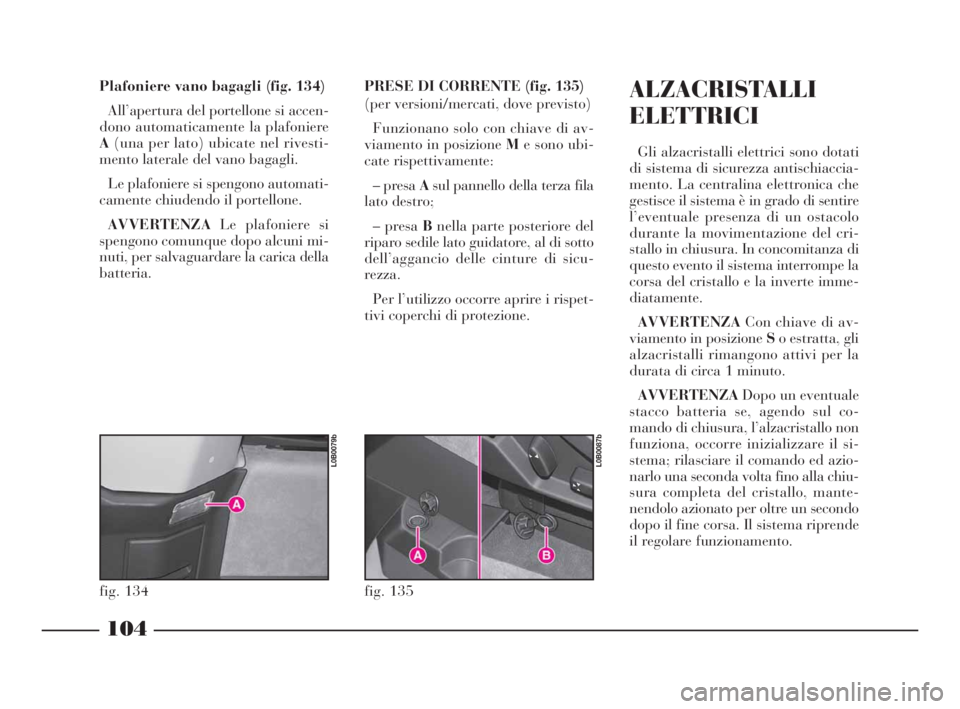

104
Plafoniere vano bagagli (fig. 134)
All’apertura del portellone si accen-
dono automaticamente la plafoniere
A(una per lato) ubicate nel rivesti-
mento laterale del vano bagagli.
Le plafoniere si spengono automati-
camente chiudendo il portellone.
AVVERTENZALe plafoniere si
spengono comunque dopo alcuni mi-
nuti, per salvaguardare la carica della
batteria.PRESE DI CORRENTE (fig. 135)
(per versioni/mercati, dove previsto)
Funzionano solo con chiave di av-
viamento in posizione Me sono ubi-
cate rispettivamente:
– presa Asul pannello della terza fila
lato destro;
– presa Bnella parte posteriore del
riparo sedile lato guidatore, al di sotto
dell’aggancio delle cinture di sicu-
rezza.
Per l’utilizzo occorre aprire i rispet-
tivi coperchi di protezione.ALZACRISTALLI
ELETTRICI
Gli alzacristalli elettrici sono dotati
di sistema di sicurezza antischiaccia-
mento. La centralina elettronica che
gestisce il sistema è in grado di sentire
l’eventuale presenza di un ostacolo
durante la movimentazione del cri-
stallo in chiusura. In concomitanza di
questo evento il sistema interrompe la
corsa del cristallo e la inverte imme-
diatamente.
AVVERTENZACon chiave di av-
viamento in posizione So estratta, gli
alzacristalli rimangono attivi per la
durata di circa 1 minuto.
AVVERTENZADopo un eventuale
stacco batteria se, agendo sul co-
mando di chiusura, l’alzacristallo non
funziona, occorre inizializzare il si-
stema; rilasciare il comando ed azio-
narlo una seconda volta fino alla chiu-
sura completa del cristallo, mante-
nendolo azionato per oltre un secondo
dopo il fine corsa. Il sistema riprende
il regolare funzionamento.
fig. 135
L0B0087b
fig. 134
L0B0079b
066-134 Phedra LUM I 1-10-2009 16:13 Pagina 104

105
L’uso improprio degli al-
zacristalli elettrici può es-
sere pericoloso. Prima e
durante l’azionamento dell’inter-
ruttore di comando, accertarsi
sempre che i passeggeri non siano
esposti al rischio di lesioni provo-
cate sia direttamente dal cristallo
in movimento, sia da effetti perso-
nali trascinati o urtati dal cristallo
stesso. Scendendo dalla vettura,
togliere sempre la chiave d’avvia-
mento per evitare che gli alzacri-
stalli elettrici azionati inavvertita-
mente, costituiscano un pericolo
per i passeggeri rimasti in vettura.PORTA LATO GUIDA (fig. 136)
Nel rivestimento interno della porta
lato guida, sono posti cinque inter-
ruttori a pulsante che comandano,
con la chiave di avviamento in M:
A- apertura/chiusura cristallo ante-
riore sinistro;
B- apertura/chiusura cristallo ante-
riore destro;
C- apertura/chiusura cristallo po-
steriore sinistro;
D- apertura/chiusura cristallo po-
steriore destro;
E- inibizione funzionamento pul-
santi alzacristalli ubicati sulle porte
posteriori, inibizione funzionamento
pulsanti posteriori apertura/chiusura
porte scorrevoli e, per versioni/mer-
cati, dove previsto, inibizione pulsanti
di comando posteriori tetti apribili.Per l’apertura o chiusura del cri-
stallo, premere il relativo pulsante; al
rilascio, il cristallo si ferma nella po-
sizione in cui si trova al momento.
L’alzacristallo lato guida è provvisto
del dispositivo (funzionante in condi-
zione di motore avviato) di “aziona-
mento continuo automatico” sia per
abbassare sia per alzare il cristallo. È
sufficiente una pressione di breve du-
rata sul pulsante Aper innescare la
corsa che prosegue automaticamente:
il cristallo si arresta nella posizione
voluta con una seconda pressione.
Non tenere premuto l’in-
terruttore con il cristallo a
fine corsa.
fig. 136
L0B0047b
066-134 Phedra LUM I 1-10-2009 16:13 Pagina 105

106
PORTA LATO PASSEGGERO
(fig. 137)
Nel rivestimento delle porte è pre-
sente un interruttore a pulsante Aper
il comando del relativo cristallo.
PORTE SCORREVOLI (fig. 137)
Per attivare il comando di aper-
tura/chiusura del cristallo agire sul re-
lativo pulsante A.CRISTALLI POSTERIORI A COMPASSO
(3° fila)
Per chiudere:
– agire nel modo inverso fino ad av-
vertire lo scatto di bloccaggio in chiu-
sura nonché al corretto riposiziona-
mento della leva A. Apertura/chiusura (fig. 139)
Per aprire:
– spostare la leva Acome illustrato
in figura quindi spingere la leva verso
l’esterno fino ad ottenere l’apertura
del cristallo;
– spingere indietro la leva fino a per-
cepire lo scatto di bloccaggio in aper-
tura.
fig. 137
L0B0046b
fig. 138
L0B0048b
fig. 139
L0B0049b
066-134 Phedra LUM I 1-10-2009 16:13 Pagina 106

107
TETTI APRIBILI
ELETTRICI
(per versioni/mercati, dove previsto)
La vettura può essere dotata di tre
tetti apribili elettrici: anteriore, cen-
trale e posteriore azionabili mediante
i relativi pulsanti di comando in con-
dizione di chiave di avviamento in po-
sizioneM.
AVVERTENZACon chiave di av-
viamento in posizione So estratta, gli
alzacristalli rimangono attivi per la
durata di circa 1 minuto.
I tetti sono dotati di tendina parasole
scorrevole e di sistema di sicurezza
antischiacciamento. La centralina
elettronica che gestisce il sistema è in
grado di sentire l’eventuale presenza
di un ostacolo durante la movimenta-
zione del tetto. In concomitanza di
questo evento il sistema interrompe la
corsa e la inverte immediatamente.L’uso improprio del tetto
apribile può essere perico-
loso. Prima e durante l’a-
zionamento dei pulsanti di co-
mando, accertarsi sempre che i
passeggeri non siano esposti al ri-
schio di lesioni provocate sia di-
rettamente dal tetto in movimento,
sia da effetti personali trascinati o
urtati dal tetto stesso.
Scendendo dalla vettura,
togliere sempre la chiave
d’avviamento per evitare
che il tetto apribile azionato inav-
vertitamente, costituisca un peri-
colo per i passeggeri rimasti in vet-
tura.
Non aprire il tetto in pre-
senza di neve o ghiaccio: si
rischia di danneggiarlo.
AVVERTENZADopo un eventuale
stacco batteria se, agendo sul co-
mando di chiusura, i tetti non funzio-
nano, occorre inizializzare il sistema;
rilasciare il comando ed azionarlo una
seconda volta fino alla chiusura com-
pleta dei tetti, mantenendolo azionato
per oltre un secondo dopo il fine
corsa. Il sistema riprende il regolare
funzionamento.
COMANDI PRIMA FILA (fig. 139)
Tetto anteriore
Apertura/chiusura a compasso:
– per aprire premere l’interruttore A
(lato1) e mantenerlo premuto fino a
fine corsa;
– per chiudere premere l’interruttore
A(lato2) e mantenerlo premuto fino
alla chiusura del tetto.
066-134 Phedra LUM I 1-10-2009 16:13 Pagina 107

108
Apertura/chiusura completa:
– per aprire, dalla posizione di tetto
aperto a compasso, premere nuova-
mente l’interruttore A(lato1) e man-
tenerlo premuto fino alla completa
apertura del tetto:
– per chiudere premere l’interruttore
A(lato2) fino alla posizione di tetto
aperto a compasso, quindi premere
nuovamente l’interruttore A(lato2)
fino alla chiusura del tetto.
Tetto centrale e posteriore
Il sistema consente l’azionamento
contemporaneo, dalla prima fila, dei
tetti centrale e posteriore; agire sul-
l’interruttoreBanalogamente a
quanto descritto per il comando del
tetto anteriore.COMANDI SECONDA E TERZA
FILA (fig. 141)
Apertura/chiusura a compasso:
– per aprire premere l’interruttore A
(lato1) e mantenerlo premuto fino a
fine corsa;
– per chiudere premere l’interruttore
A(lato2) e mantenerlo premuto fino
alla chiusura del tetto.
Apertura/chiusura completa:
– per aprire, dalla posizione di tetto
aperto a compasso, premere nuova-
mente l’interruttore A(lato1) e man-
tenerlo premuto fino alla completa
apertura del tetto:
– per chiudere premere l’interruttore
A(lato2) fino alla posizione di tetto
aperto a compasso, quindi premere
nuovamente l’interruttore A(lato2)
fino alla chiusura del tetto.Per la sicurezza dei passeggeri po-
steriori (bambini) il sistema consente
l’inibizione dei comandi in seconda e
terza fila mediante la pressione del
pulsanteE(fig. 136) ubicato sulla
mostrina alzacristalli porta anteriore
lato guidatore.
fig. 140
L0B0430b
fig. 141
L0B0100b
066-134 Phedra LUM I 1-10-2009 16:13 Pagina 108

109
VANO BAGAGLI
APERTURA/CHIUSURA
PORTELLONE DALL’ESTERNO
(fig. 142 - 143)
Per aprire:
– sbloccare le porte;
– tirare la maniglia Acome illustrato
in figura; l’apertura del portellone è
facilitata dall’azione degli ammortiz-
zatori laterali a gas.Per chiudere: abbassare il portellone
utilizzando la maniglia interna B,
quindi premere in corrispondenza di
quella esterna fino ad avvertire lo
scatto di bloccaggio.Gli ammortizzatori a gas
sono tarati per garantire il
corretto sollevamento del
portellone con i pesi previsti dal
Costruttore. Aggiunte arbitrarie di
oggetti (spoiler, ecc.) possono pre-
giudicare il corretto funziona-
mento e la sicurezza d’uso del por-
tellone stesso.
APERTURA DI EMERGENZA
PORTELLONE POSTERIORE
(fig. 144)
Per poter sbloccare la serratura del
portellone, in caso di anomalia elet-
trica, procedere come segue:
– agendo dall’interno vettura inse-
rire un piccolo cacciavite nel foro A;
– per effettuare lo sblocco meccanico
della serratura agire verso sinistra.
fig. 142
L0B0104b
fig. 144
L0B0169b
fig. 143
L0B0103b
Non viaggiare con il por-
tellone posteriore aperto: i
gas di scarico potrebbero
entrare in abitacolo.
066-134 Phedra LUM I 1-10-2009 16:13 Pagina 109
