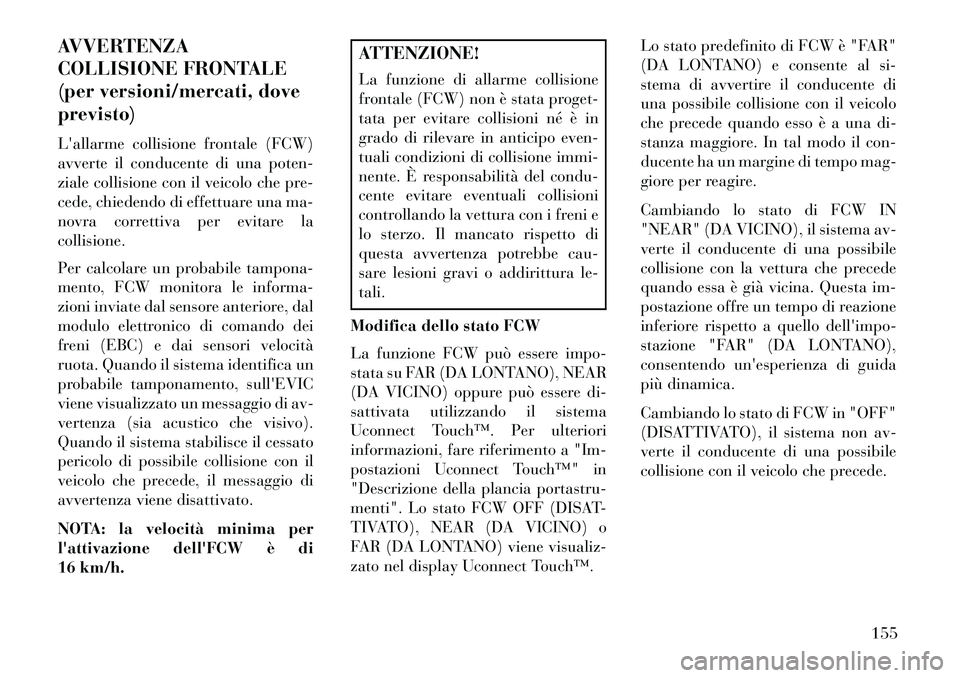

AVVERTENZA
COLLISIONE FRONTALE
(per versioni/mercati, dove
previsto)
L'allarme collisione frontale (FCW)
avverte il conducente di una poten-
ziale collisione con il veicolo che pre-
cede, chiedendo di effettuare una ma-
novra correttiva per evitare la
collisione.
Per calcolare un probabile tampona-
mento, FCW monitora le informa-
zioni inviate dal sensore anteriore, dal
modulo elettronico di comando dei
freni (EBC) e dai sensori velocità
ruota. Quando il sistema identifica un
probabile tamponamento, sull'EVIC
viene visualizzato un messaggio di av-
vertenza (sia acustico che visivo).
Quando il sistema stabilisce il cessato
pericolo di possibile collisione con il
veicolo che precede, il messaggio di
avvertenza viene disattivato.
NOTA: la velocità minima per
l'attivazione dell'FCW è di
16 km/h.
ATTENZIONE!
La funzione di allarme collisione
frontale (FCW) non è stata proget-
tata per evitare collisioni né è in
grado di rilevare in anticipo even-
tuali condizioni di collisione immi-
nente. È responsabilità del condu-
cente evitare eventuali collisioni
controllando la vettura con i freni e
lo sterzo. Il mancato rispetto di
questa avvertenza potrebbe cau-
sare lesioni gravi o addirittura le-
tali.
Modifica dello stato FCW
La funzione FCW può essere impo-
stata su FAR (DA LONTANO), NEAR
(DA VICINO) oppure può essere di-
sattivata utilizzando il sistema
Uconnect Touch™. Per ulteriori
informazioni, fare riferimento a "Im-
postazioni Uconnect Touch™" in
"Descrizione della plancia portastru-
menti". Lo stato FCW OFF (DISAT-
TIVATO), NEAR (DA VICINO) o
FAR (DA LONTANO) viene visualiz-
zato nel display Uconnect Touch™. Lo stato predefinito di FCW è "FAR"
(DA LONTANO) e consente al si-
stema di avvertire il conducente di
una possibile collisione con il veicolo
che precede quando esso è a una di-
stanza maggiore. In tal modo il con-
ducente ha un margine di tempo mag-
giore per reagire.
Cambiando lo stato di FCW IN
"NEAR" (DA VICINO), il sistema av-
verte il conducente di una possibile
collisione con la vettura che precede
quando essa è già vicina. Questa im-
postazione offre un tempo di reazione
inferiore rispetto a quello dell'impo-
stazione "FAR" (DA LONTANO),
consentendo un'esperienza di guida
più dinamica.
Cambiando lo stato di FCW in "OFF"
(DISATTIVATO), il sistema non av-
verte il conducente di una possibile
collisione con il veicolo che precede.
155

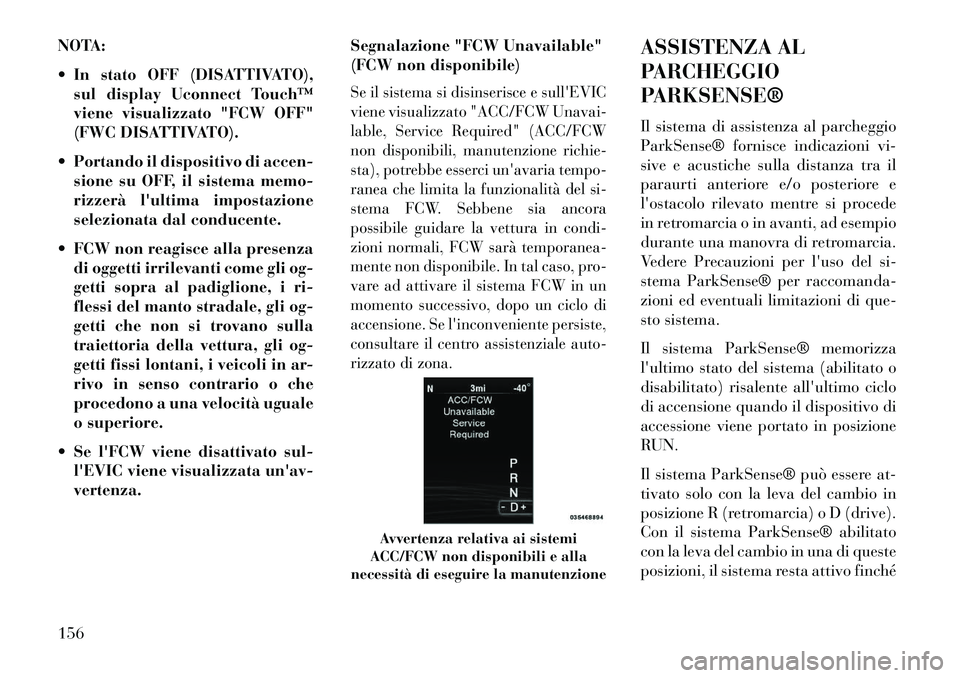

NOTA:
 In stato OFF (DISATTIVATO),sul display Uconnect Touch™
viene visualizzato "FCW OFF"
(FWC DISATTIVATO).
 Portando il dispositivo di accen- sione su OFF, il sistema memo-
rizzerà l'ultima impostazione
selezionata dal conducente.
 FCW non reagisce alla presenza di oggetti irrilevanti come gli og-
getti sopra al padiglione, i ri-
flessi del manto stradale, gli og-
getti che non si trovano sulla
traiettoria della vettura, gli og-
getti fissi lontani, i veicoli in ar-
rivo in senso contrario o che
procedono a una velocità uguale
o superiore.
 Se l'FCW viene disattivato sul- l'EVIC viene visualizzata un'av-
vertenza. Segnalazione "FCW Unavailable"
(FCW non disponibile)
Se il sistema si disinserisce e sull'EVIC
viene visualizzato "ACC/FCW Unavai-
lable, Service Required" (ACC/FCW
non disponibili, manutenzione richie-
sta), potrebbe esserci un'avaria tempo-
ranea che limita la funzionalità del si-
stema FCW. Sebbene sia ancora
possibile guidare la vettura in condi-
zioni normali, FCW sarà temporanea-
mente non disponibile. In tal caso, pro-
vare ad attivare il sistema FCW in un
momento successivo, dopo un ciclo di
accensione. Se l'inconveniente persiste,
consultare il centro assistenziale auto-
rizzato di zona.
ASSISTENZA AL
PARCHEGGIO
PARKSENSE®
Il sistema di assistenza al parcheggio
ParkSense® fornisce indicazioni vi-
sive e acustiche sulla distanza tra il
paraurti anteriore e/o posteriore e
l'ostacolo rilevato mentre si procede
in retromarcia o in avanti, ad esempio
durante una manovra di retromarcia.
Vedere Precauzioni per l'uso del si-
stema ParkSense® per raccomanda-
zioni ed eventuali limitazioni di que-
sto sistema.
Il sistema ParkSense® memorizza
l'ultimo stato del sistema (abilitato o
disabilitato) risalente all'ultimo ciclo
di accensione quando il dispositivo di
accessione viene portato in posizione
RUN.
Il sistema ParkSense® può essere at-
tivato solo con la leva del cambio in
posizione R (retromarcia) o D (drive).
Con il sistema ParkSense® abilitato
con la leva del cambio in una di queste
posizioni, il sistema resta attivo finché
Avvertenza relativa ai sistemi
ACC/FCW non disponibili e alla
necessità di eseguire la manutenzione
156

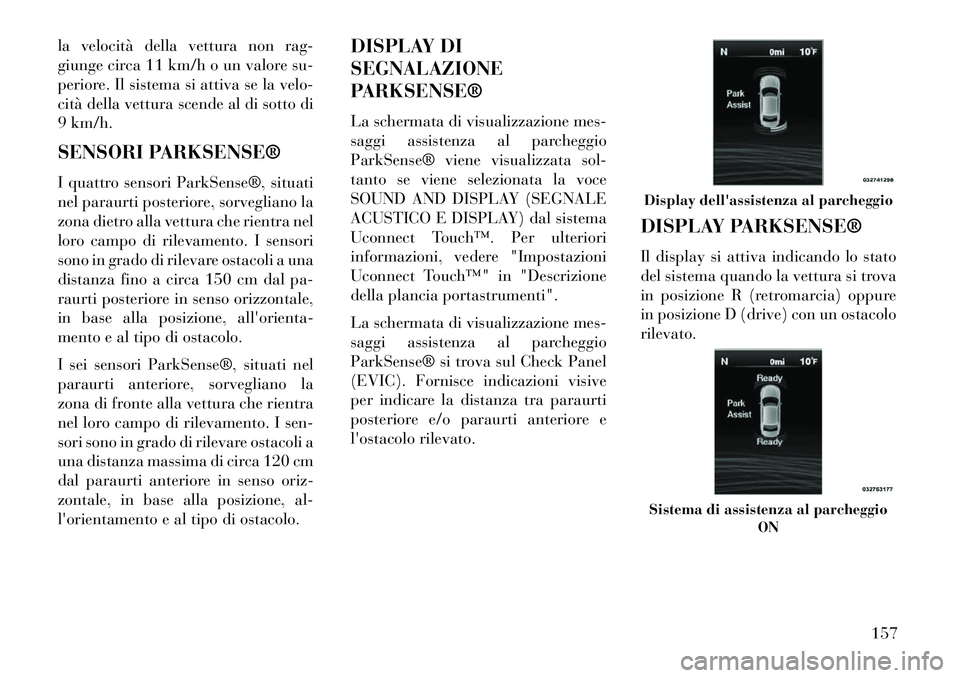

la velocità della vettura non rag-
giunge circa 11 km/h o un valore su-
periore. Il sistema si attiva se la velo-
cità della vettura scende al di sotto di
9 km/h.
SENSORI PARKSENSE®
I quattro sensori ParkSense®, situati
nel paraurti posteriore, sorvegliano la
zona dietro alla vettura che rientra nel
loro campo di rilevamento. I sensori
sono in grado di rilevare ostacoli a una
distanza fino a circa 150 cm dal pa-
raurti posteriore in senso orizzontale,
in base alla posizione, all'orienta-
mento e al tipo di ostacolo.
I sei sensori ParkSense®, situati nel
paraurti anteriore, sorvegliano la
zona di fronte alla vettura che rientra
nel loro campo di rilevamento. I sen-
sori sono in grado di rilevare ostacoli a
una distanza massima di circa 120 cm
dal paraurti anteriore in senso oriz-
zontale, in base alla posizione, al-
l'orientamento e al tipo di ostacolo.DISPLAY DI
SEGNALAZIONE
PARKSENSE®
La schermata di visualizzazione mes-
saggi assistenza al parcheggio
ParkSense® viene visualizzata sol-
tanto se viene selezionata la voce
SOUND AND DISPLAY (SEGNALE
ACUSTICO E DISPLAY) dal sistema
Uconnect Touch™. Per ulteriori
informazioni, vedere "Impostazioni
Uconnect Touch™" in "Descrizione
della plancia portastrumenti".
La schermata di visualizzazione mes-
saggi assistenza al parcheggio
ParkSense® si trova sul Check Panel
(EVIC). Fornisce indicazioni visive
per indicare la distanza tra paraurti
posteriore e/o paraurti anteriore e
l'ostacolo rilevato.
DISPLAY PARKSENSE®
Il display si attiva indicando lo stato
del sistema quando la vettura si trova
in posizione R (retromarcia) oppure
in posizione D (drive) con un ostacolo
rilevato.
Display dell'assistenza al parcheggioSistema di assistenza al parcheggio
ON
157

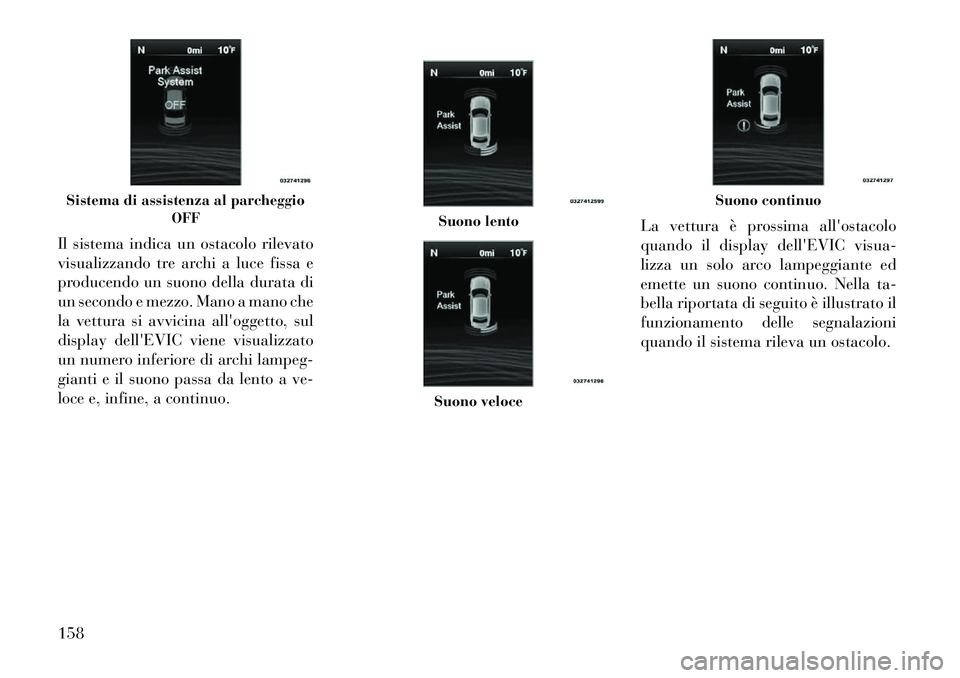

Il sistema indica un ostacolo rilevato
visualizzando tre archi a luce fissa e
producendo un suono della durata di
un secondo e mezzo. Mano a mano che
la vettura si avvicina all'oggetto, sul
display dell'EVIC viene visualizzato
un numero inferiore di archi lampeg-
gianti e il suono passa da lento a ve-
loce e, infine, a continuo.La vettura è prossima all'ostacolo
quando il display dell'EVIC visua-
lizza un solo arco lampeggiante ed
emette un suono continuo. Nella ta-
bella riportata di seguito è illustrato il
funzionamento delle segnalazioni
quando il sistema rileva un ostacolo.Sistema di assistenza al parcheggio
OFF
Suono lentoSuono veloce
Suono continuo
158

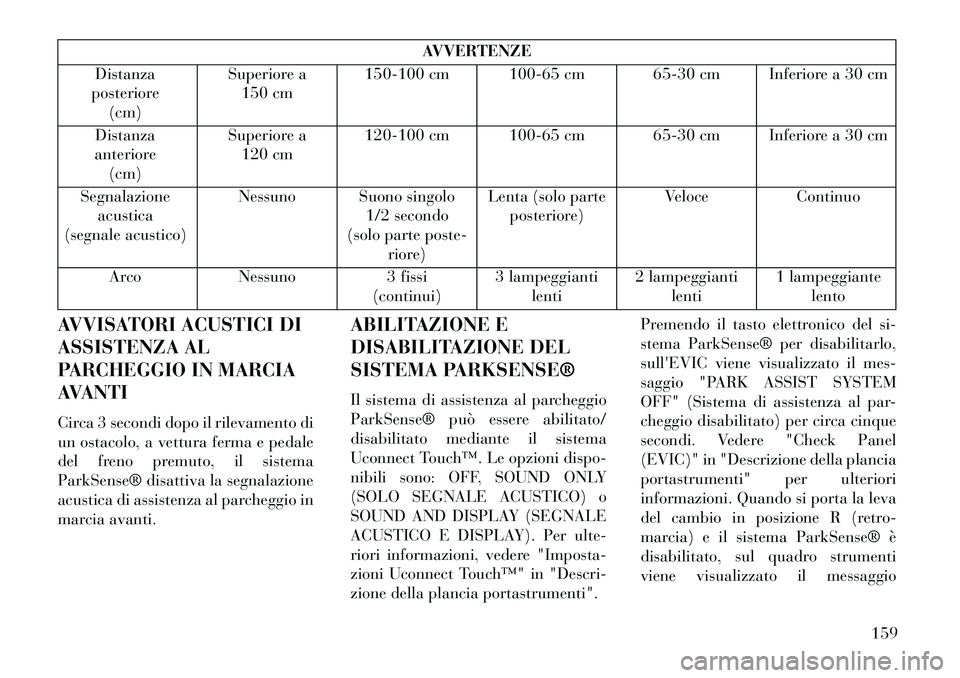

AVVERTENZE
Distanza
posteriore (cm) Superiore a
150 cm 150-100 cm 100-65 cm 65-30 cm Inferiore a 30 cm
Distanza
anteriore (cm) Superiore a
120 cm 120-100 cm 100-65 cm 65-30 cm Inferiore a 30 cm
Segnalazione acustica
(segnale acustico) Nessuno Suono singolo
1/2 secondo
(solo parte poste-
riore) Lenta (solo parte
posteriore) Veloce
Continuo
Arco Nessuno 3 fissi
(continui) 3 lampeggianti
lenti 2 lampeggianti
lenti 1 lampeggiante
lento
AVVISATORI ACUSTICI DI
ASSISTENZA AL
PARCHEGGIO IN MARCIA
AVANTI
Circa 3 secondi dopo il rilevamento di
un ostacolo, a vettura ferma e pedale
del freno premuto, il sistema
ParkSense® disattiva la segnalazione
acustica di assistenza al parcheggio in
marcia avanti. ABILITAZIONE E
DISABILITAZIONE DEL
SISTEMA PARKSENSE®
Il sistema di assistenza al parcheggio
ParkSense® può essere abilitato/
disabilitato mediante il sistema
Uconnect Touch™. Le opzioni dispo-
nibili sono: OFF, SOUND ONLY
(SOLO SEGNALE ACUSTICO) o
SOUND AND DISPLAY (SEGNALE
ACUSTICO E DISPLAY). Per ulte-
riori informazioni, vedere "Imposta-
zioni Uconnect Touch™" in "Descri-
zione della plancia portastrumenti".Premendo il tasto elettronico del si-
stema ParkSense® per disabilitarlo,
sull'EVIC viene visualizzato il mes-
saggio "PARK ASSIST SYSTEM
OFF" (Sistema di assistenza al par-
cheggio disabilitato) per circa cinque
secondi. Vedere "Check Panel
(EVIC)" in "Descrizione della plancia
portastrumenti" per ulteriori
informazioni. Quando si porta la leva
del cambio in posizione R (retro-
marcia) e il sistema ParkSense® è
disabilitato, sul quadro strumenti
viene visualizzato il messaggio
159

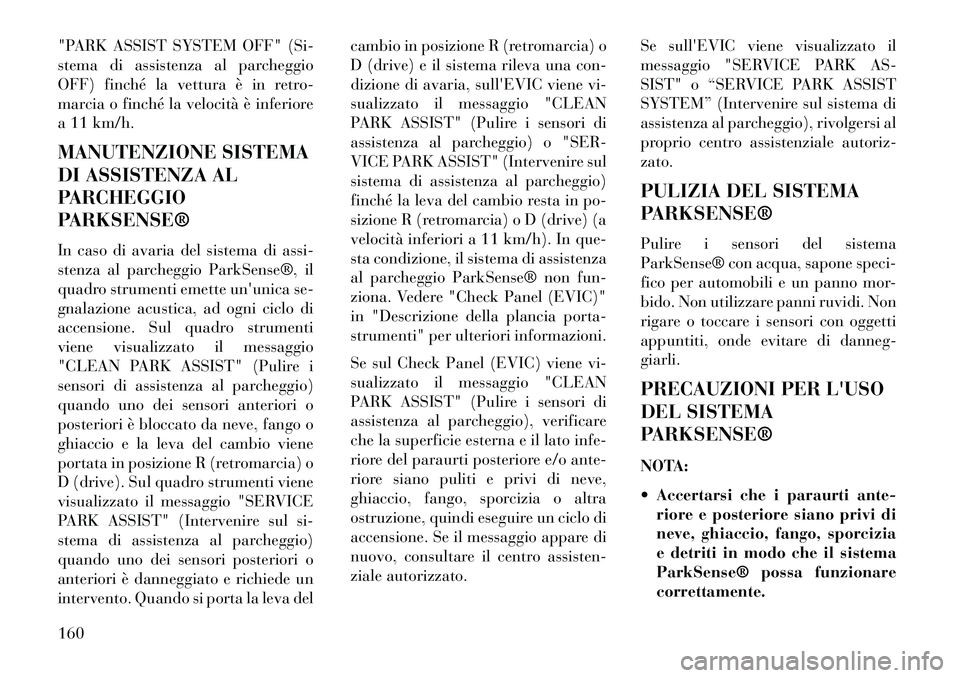

"PARK ASSIST SYSTEM OFF" (Si-
stema di assistenza al parcheggio
OFF) finché la vettura è in retro-
marcia o finché la velocità è inferiore
a 11 km/h.
MANUTENZIONE SISTEMA
DI ASSISTENZA AL
PARCHEGGIO
PARKSENSE®
In caso di avaria del sistema di assi-
stenza al parcheggio ParkSense®, il
quadro strumenti emette un'unica se-
gnalazione acustica, ad ogni ciclo di
accensione. Sul quadro strumenti
viene visualizzato il messaggio
"CLEAN PARK ASSIST" (Pulire i
sensori di assistenza al parcheggio)
quando uno dei sensori anteriori o
posteriori è bloccato da neve, fango o
ghiaccio e la leva del cambio viene
portata in posizione R (retromarcia) o
D (drive). Sul quadro strumenti viene
visualizzato il messaggio "SERVICE
PARK ASSIST" (Intervenire sul si-
stema di assistenza al parcheggio)
quando uno dei sensori posteriori o
anteriori è danneggiato e richiede un
intervento. Quando si porta la leva delcambio in posizione R (retromarcia) o
D (drive) e il sistema rileva una con-
dizione di avaria, sull'EVIC viene vi-
sualizzato il messaggio "CLEAN
PARK ASSIST" (Pulire i sensori di
assistenza al parcheggio) o "SER-
VICE PARK ASSIST" (Intervenire sul
sistema di assistenza al parcheggio)
finché la leva del cambio resta in po-
sizione R (retromarcia) o D (drive) (a
velocità inferiori a 11 km/h). In que-
sta condizione, il sistema di assistenza
al parcheggio ParkSense® non fun-
ziona. Vedere "Check Panel (EVIC)"
in "Descrizione della plancia porta-
strumenti" per ulteriori informazioni.
Se sul Check Panel (EVIC) viene vi-
sualizzato il messaggio "CLEAN
PARK ASSIST" (Pulire i sensori di
assistenza al parcheggio), verificare
che la superficie esterna e il lato infe-
riore del paraurti posteriore e/o ante-
riore siano puliti e privi di neve,
ghiaccio, fango, sporcizia o altra
ostruzione, quindi eseguire un ciclo di
accensione. Se il messaggio appare di
nuovo, consultare il centro assisten-
ziale autorizzato.
Se sull'EVIC viene visualizzato il
messaggio "SERVICE PARK AS-
SIST" o “SERVICE PARK ASSIST
SYSTEM” (Intervenire sul sistema di
assistenza al parcheggio), rivolgersi al
proprio centro assistenziale autoriz-
zato.
PULIZIA DEL SISTEMA
PARKSENSE®
Pulire i sensori del sistema
ParkSense® con acqua, sapone speci-
fico per automobili e un panno mor-
bido. Non utilizzare panni ruvidi. Non
rigare o toccare i sensori con oggetti
appuntiti, onde evitare di danneg-
giarli.
PRECAUZIONI PER L'USO
DEL SISTEMA
PARKSENSE®
NOTA:
 Accertarsi che i paraurti ante-
riore e posteriore siano privi di
neve, ghiaccio, fango, sporcizia
e detriti in modo che il sistema
ParkSense® possa funzionare
correttamente.
160

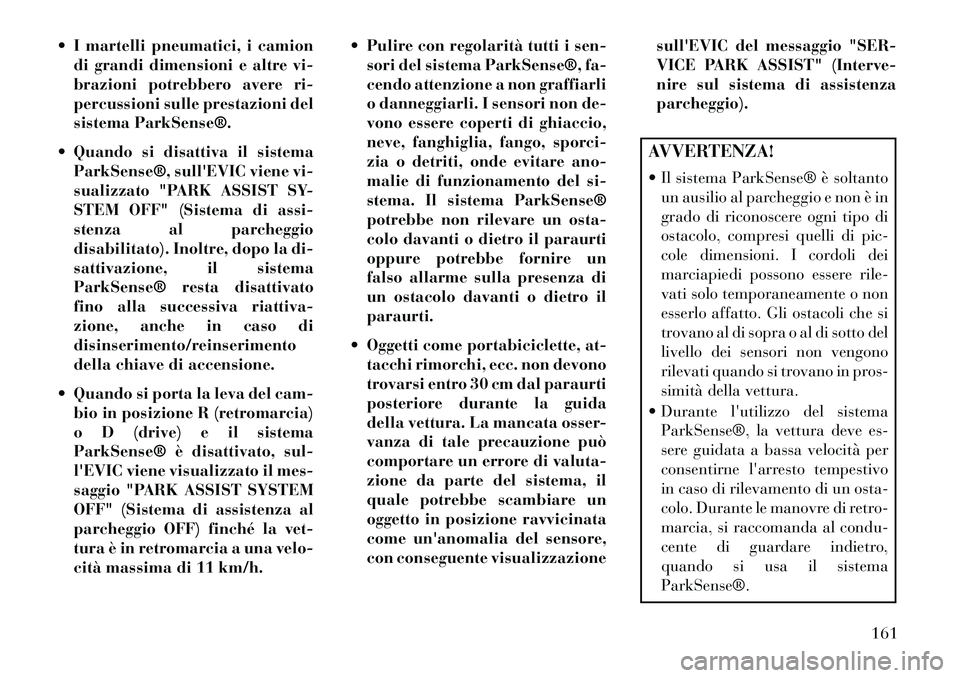

 I martelli pneumatici, i camiondi grandi dimensioni e altre vi-
brazioni potrebbero avere ri-
percussioni sulle prestazioni del
sistema ParkSense®.
 Quando si disattiva il sistema ParkSense®, sull'EVIC viene vi-
sualizzato "PARK ASSIST SY-
STEM OFF" (Sistema di assi-
stenza al parcheggio
disabilitato). Inoltre, dopo la di-
sattivazione, il sistema
ParkSense® resta disattivato
fino alla successiva riattiva-
zione, anche in caso di
disinserimento/reinserimento
della chiave di accensione.
 Quando si porta la leva del cam- bio in posizione R (retromarcia)
o D (drive) e il sistema
ParkSense® è disattivato, sul-
l'EVIC viene visualizzato il mes-
saggio "PARK ASSIST SYSTEM
OFF" (Sistema di assistenza al
parcheggio OFF) finché la vet-
tura è in retromarcia a una velo-
cità massima di 11 km/h.  Pulire con regolarità tutti i sen-
sori del sistema ParkSense®, fa-
cendo attenzione a non graffiarli
o danneggiarli. I sensori non de-
vono essere coperti di ghiaccio,
neve, fanghiglia, fango, sporci-
zia o detriti, onde evitare ano-
malie di funzionamento del si-
stema. Il sistema ParkSense®
potrebbe non rilevare un osta-
colo davanti o dietro il paraurti
oppure potrebbe fornire un
falso allarme sulla presenza di
un ostacolo davanti o dietro il
paraurti.
 Oggetti come portabiciclette, at- tacchi rimorchi, ecc. non devono
trovarsi entro 30 cm dal paraurti
posteriore durante la guida
della vettura. La mancata osser-
vanza di tale precauzione può
comportare un errore di valuta-
zione da parte del sistema, il
quale potrebbe scambiare un
oggetto in posizione ravvicinata
come un'anomalia del sensore,
con conseguente visualizzazione sull'EVIC del messaggio "SER-
VICE PARK ASSIST" (Interve-
nire sul sistema di assistenza
parcheggio).
AVVERTENZA!
 Il sistema ParkSense® è soltanto
un ausilio al parcheggio e non è in
grado di riconoscere ogni tipo di
ostacolo, compresi quelli di pic-
cole dimensioni. I cordoli dei
marciapiedi possono essere rile-
vati solo temporaneamente o non
esserlo affatto. Gli ostacoli che si
trovano al di sopra o al di sotto del
livello dei sensori non vengono
rilevati quando si trovano in pros-
simità della vettura.
 Durante l'utilizzo del sistema ParkSense®, la vettura deve es-
sere guidata a bassa velocità per
consentirne l'arresto tempestivo
in caso di rilevamento di un osta-
colo. Durante le manovre di retro-
marcia, si raccomanda al condu-
cente di guardare indietro,
quando si usa il sistema
ParkSense®.
161

ATTENZIONE!
 Anche quando si utilizza il si-stema di assistenza al parcheggio
ParkSense®, la manovra di retro-
marcia deve essere effettuata con
cautela. Esaminare sempre con
attenzione la zona retrostante la
vettura e voltarsi per verificare
l'eventuale presenza di pedoni,
animali, altri veicoli fermi, osta-
coli e punti ciechi prima di effet-
tuare la retromarcia. Il condu-
cente è responsabile della
sicurezza e deve tenere costante-
mente sotto controllo l'area circo-
stante la vettura. L'inosservanza
di tali precauzioni può causare
lesioni gravi anche letali.
(Continuazione)
ATTENZIONE! (Continuazione)
 Prima di utilizzare il sistema di assistenza al parcheggio
ParkSense®, si consiglia viva-
mente di smontare dalla vettura il
complessivo sfera del gancio di
traino e relativo attacco quando
la vettura non è impiegata per
operazioni di traino. L'inosser-
vanza di tale prescrizione può
causare lesioni personali o danni
alle vetture o agli ostacoli, in
quanto, quando il display visua-
lizza un solo arco lampeggiante e
viene emesso il suono continuo,
l'attacco della sfera del gancio di
traino viene a trovarsi in posi-
zione molto più ravvicinata al-
l'ostacolo rispetto al paraurti po-
steriore. Inoltre, i sensori
potrebbero rilevare il complessivo
della sfera del gancio di traino e il
relativo attacco (a seconda della
dimensione e della forma), for-
nendo una falsa indicazione della
presenza di un ostacolo nella zona
retrostante la vettura. TELECAMERA DI
RETROMARCIA
PARKVIEW® (per
versioni/mercati, dove
previsto)
La vettura può essere dotata di una
telecamera di retromarcia
ParkView® che consente di visualiz-
zare sullo schermo un'immagine del-
l'area posteriore circostante la vettura
ogni volta che si innesta la retro-
marcia. L'immagine viene visualiz-
zata sul display touch screen dell'au-
toradio, accompagnata da un
avvertimento visualizzato nella parte
superiore dello schermo che ricorda al
conducente di controllare l'area circo-
stante la vettura. Dopo cinque se-
condi, l'avvertimento scompare. La
telecamera ParkView® si trova nella
parte posteriore della vettura, sopra
alla targa posteriore.
162

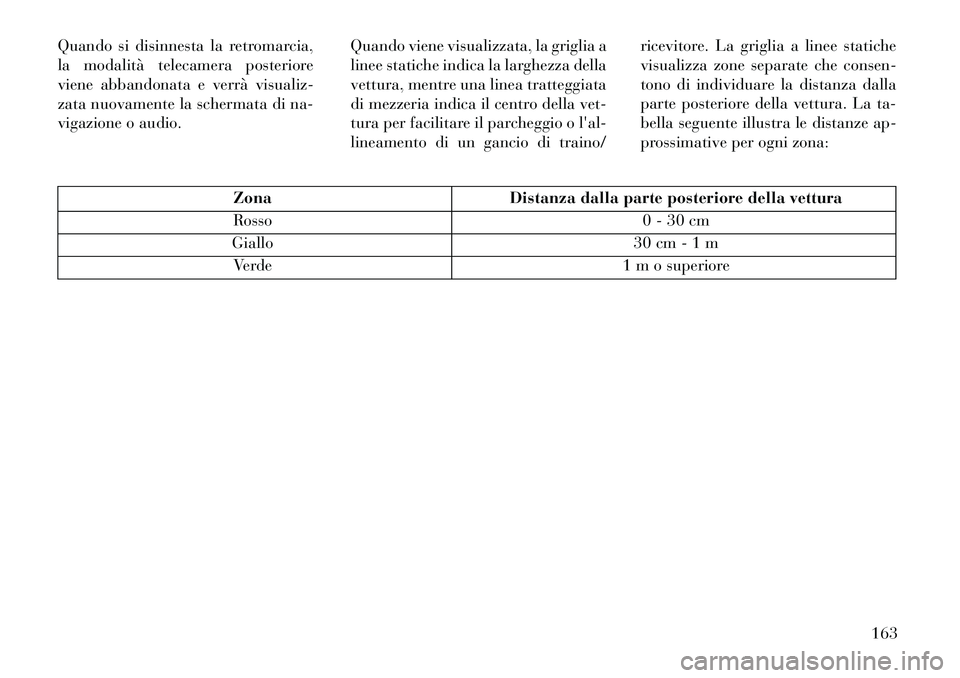

Quando si disinnesta la retromarcia,
la modalità telecamera posteriore
viene abbandonata e verrà visualiz-
zata nuovamente la schermata di na-
vigazione o audio.Quando viene visualizzata, la griglia a
linee statiche indica la larghezza della
vettura, mentre una linea tratteggiata
di mezzeria indica il centro della vet-
tura per facilitare il parcheggio o l'al-
lineamento di un gancio di traino/ricevitore. La griglia a linee statiche
visualizza zone separate che consen-
tono di individuare la distanza dalla
parte posteriore della vettura. La ta-
bella seguente illustra le distanze ap-
prossimative per ogni zona:
Zona
Distanza dalla parte posteriore della vettura
Rosso 0 - 30 cm
Giallo 30 cm - 1 m
Verde 1 m o superiore
163

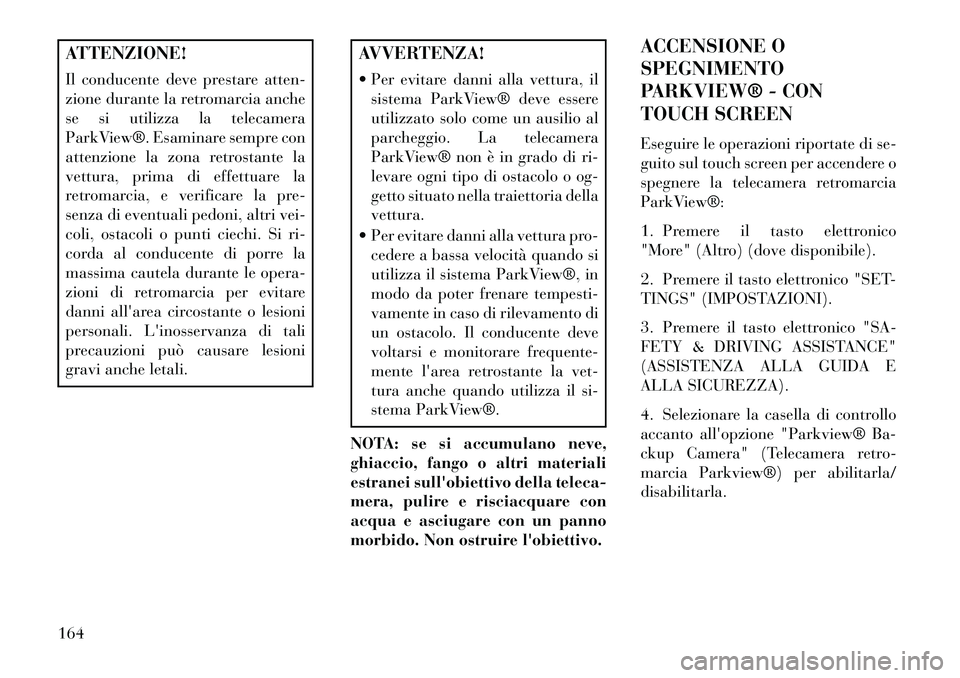

ATTENZIONE!
Il conducente deve prestare atten-
zione durante la retromarcia anche
se si utilizza la telecamera
ParkView®. Esaminare sempre con
attenzione la zona retrostante la
vettura, prima di effettuare la
retromarcia, e verificare la pre-
senza di eventuali pedoni, altri vei-
coli, ostacoli o punti ciechi. Si ri-
corda al conducente di porre la
massima cautela durante le opera-
zioni di retromarcia per evitare
danni all'area circostante o lesioni
personali. L'inosservanza di tali
precauzioni può causare lesioni
gravi anche letali.
AVVERTENZA!
 Per evitare danni alla vettura, ilsistema ParkView® deve essere
utilizzato solo come un ausilio al
parcheggio. La telecamera
ParkView® non è in grado di ri-
levare ogni tipo di ostacolo o og-
getto situato nella traiettoria della
vettura.
 Per evitare danni alla vettura pro- cedere a bassa velocità quando si
utilizza il sistema ParkView®, in
modo da poter frenare tempesti-
vamente in caso di rilevamento di
un ostacolo. Il conducente deve
voltarsi e monitorare frequente-
mente l'area retrostante la vet-
tura anche quando utilizza il si-
stema ParkView®.
NOTA: se si accumulano neve,
ghiaccio, fango o altri materiali
estranei sull'obiettivo della teleca-
mera, pulire e risciacquare con
acqua e asciugare con un panno
morbido. Non ostruire l'obiettivo. ACCENSIONE O
SPEGNIMENTO
PARKVIEW® - CON
TOUCH SCREEN
Eseguire le operazioni riportate di se-
guito sul touch screen per accendere o
spegnere la telecamera retromarcia
ParkView®:
1. Premere il tasto elettronico
"More" (Altro) (dove disponibile).
2. Premere il tasto elettronico "SET-
TINGS" (IMPOSTAZIONI).
3. Premere il tasto elettronico "SA-
FETY & DRIVING ASSISTANCE"
(ASSISTENZA ALLA GUIDA E
ALLA SICUREZZA).
4. Selezionare la casella di controllo
accanto all'opzione "Parkview® Ba-
ckup Camera" (Telecamera retro-
marcia Parkview®) per abilitarla/
disabilitarla.
164
