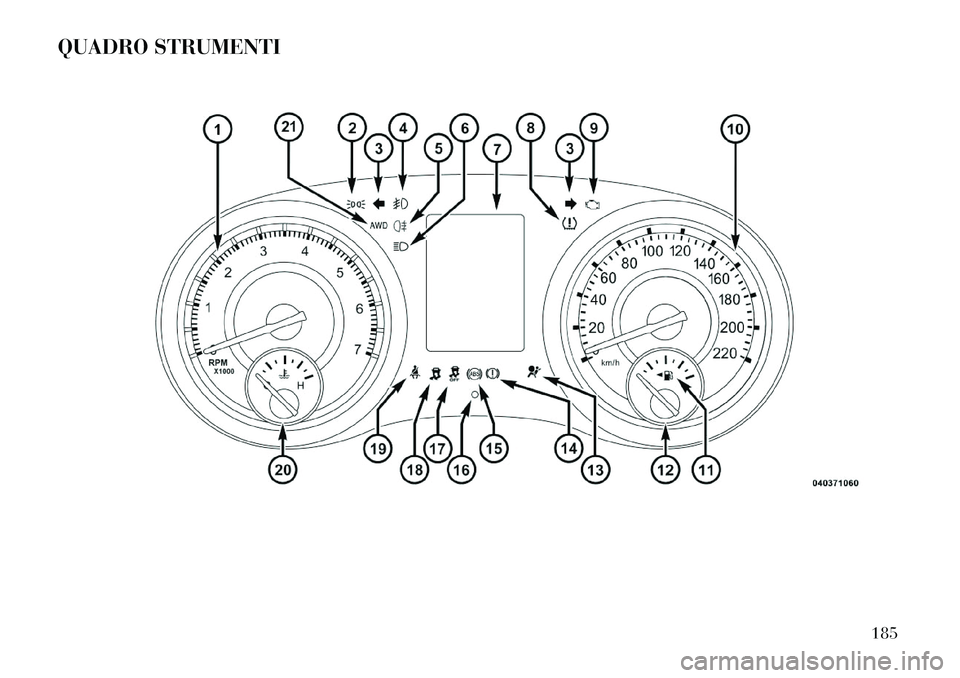

QUADRO STRUMENTI
185

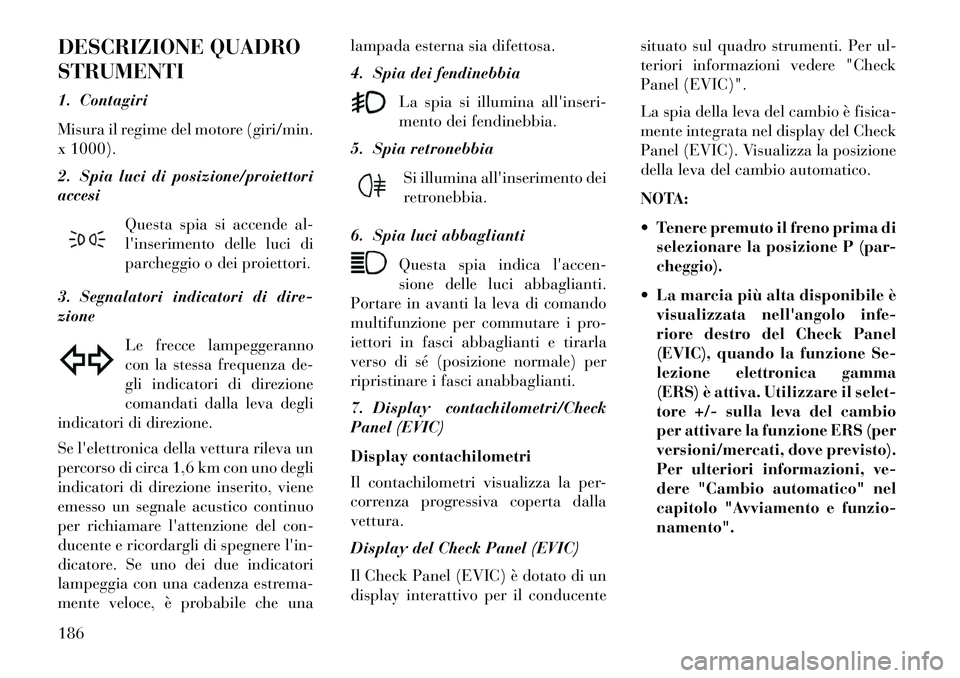

DESCRIZIONE QUADRO
STRUMENTI
1. Contagiri
Misura il regime del motore (giri/min.
x 1000).
2. Spia luci di posizione/proiettori
accesiQuesta spia si accende al-
l'inserimento delle luci di
parcheggio o dei proiettori.
3. Segnalatori indicatori di dire-
zione Le frecce lampeggeranno
con la stessa frequenza de-
gli indicatori di direzione
comandati dalla leva degli
indicatori di direzione.
Se l'elettronica della vettura rileva un
percorso di circa 1,6 km con uno degli
indicatori di direzione inserito, viene
emesso un segnale acustico continuo
per richiamare l'attenzione del con-
ducente e ricordargli di spegnere l'in-
dicatore. Se uno dei due indicatori
lampeggia con una cadenza estrema-
mente veloce, è probabile che una lampada esterna sia difettosa.
4. Spia dei fendinebbia
La spia si illumina all'inseri-
mento dei fendinebbia.
5. Spia retronebbia
Si illumina all'inserimento dei
retronebbia.
6. Spia luci abbaglianti Questa spia indica l'accen-
sione delle luci abbaglianti.
Portare in avanti la leva di comando
multifunzione per commutare i pro-
iettori in fasci abbaglianti e tirarla
verso di sé (posizione normale) per
ripristinare i fasci anabbaglianti.
7. Display contachilometri/Check
Panel (EVIC)
Display contachilometri
Il contachilometri visualizza la per-
correnza progressiva coperta dalla
vettura.
Display del Check Panel (EVIC)
Il Check Panel (EVIC) è dotato di un
display interattivo per il conducente situato sul quadro strumenti. Per ul-
teriori informazioni vedere "Check
Panel (EVIC)".
La spia della leva del cambio è fisica-
mente integrata nel display del Check
Panel (EVIC). Visualizza la posizione
della leva del cambio automatico.
NOTA:
 Tenere premuto il freno prima di
selezionare la posizione P (par-
cheggio).
 La marcia più alta disponibile è visualizzata nell'angolo infe-
riore destro del Check Panel
(EVIC), quando la funzione Se-
lezione elettronica gamma
(ERS) è attiva. Utilizzare il selet-
tore +/- sulla leva del cambio
per attivare la funzione ERS (per
versioni/mercati, dove previsto).
Per ulteriori informazioni, ve-
dere "Cambio automatico" nel
capitolo "Avviamento e funzio-
namento".186

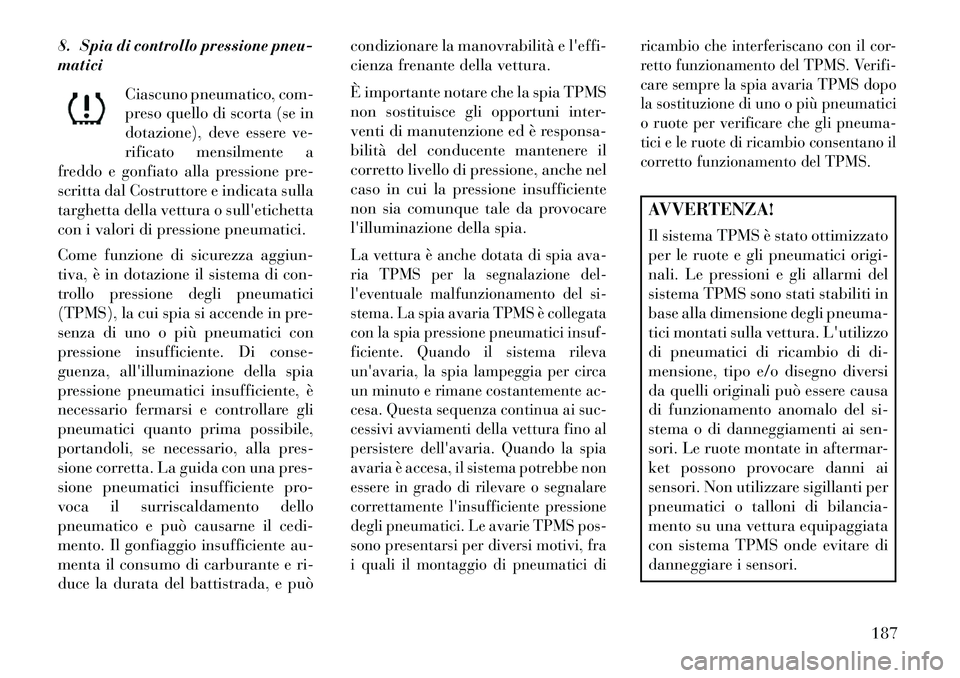

8. Spia di controllo pressione pneu-
maticiCiascuno pneumatico, com-
preso quello di scorta (se in
dotazione), deve essere ve-
rificato mensilmente a
freddo e gonfiato alla pressione pre-
scritta dal Costruttore e indicata sulla
targhetta della vettura o sull'etichetta
con i valori di pressione pneumatici.
Come funzione di sicurezza aggiun-
tiva, è in dotazione il sistema di con-
trollo pressione degli pneumatici
(TPMS), la cui spia si accende in pre-
senza di uno o più pneumatici con
pressione insufficiente. Di conse-
guenza, all'illuminazione della spia
pressione pneumatici insufficiente, è
necessario fermarsi e controllare gli
pneumatici quanto prima possibile,
portandoli, se necessario, alla pres-
sione corretta. La guida con una pres-
sione pneumatici insufficiente pro-
voca il surriscaldamento dello
pneumatico e può causarne il cedi-
mento. Il gonfiaggio insufficiente au-
menta il consumo di carburante e ri-
duce la durata del battistrada, e può condizionare la manovrabilità e l'effi-
cienza frenante della vettura.
È importante notare che la spia TPMS
non sostituisce gli opportuni inter-
venti di manutenzione ed è responsa-
bilità del conducente mantenere il
corretto livello di pressione, anche nel
caso in cui la pressione insufficiente
non sia comunque tale da provocare
l'illuminazione della spia.
La vettura è anche dotata di spia ava-
ria TPMS per la segnalazione del-
l'eventuale malfunzionamento del si-
stema. La spia avaria TPMS è collegata
con la spia pressione pneumatici insuf-
ficiente. Quando il sistema rileva
un'avaria, la spia lampeggia per circa
un minuto e rimane costantemente ac-
cesa. Questa sequenza continua ai suc-
cessivi avviamenti della vettura fino al
persistere dell'avaria. Quando la spia
avaria è accesa, il sistema potrebbe non
essere in grado di rilevare o segnalare
correttamente l'insufficiente pressione
degli pneumatici. Le avarie TPMS pos-
sono presentarsi per diversi motivi, fra
i quali il montaggio di pneumatici di
ricambio che interferiscano con il cor-
retto funzionamento del TPMS. Verifi-
care sempre la spia avaria TPMS dopo
la sostituzione di uno o più pneumatici
o ruote per verificare che gli pneuma-
tici e le ruote di ricambio consentano il
corretto funzionamento del TPMS.
AVVERTENZA!
Il sistema TPMS è stato ottimizzato
per le ruote e gli pneumatici origi-
nali. Le pressioni e gli allarmi del
sistema TPMS sono stati stabiliti in
base alla dimensione degli pneuma-
tici montati sulla vettura. L'utilizzo
di pneumatici di ricambio di di-
mensione, tipo e/o disegno diversi
da quelli originali può essere causa
di funzionamento anomalo del si-
stema o di danneggiamenti ai sen-
sori. Le ruote montate in aftermar-
ket possono provocare danni ai
sensori. Non utilizzare sigillanti per
pneumatici o talloni di bilancia-
mento su una vettura equipaggiata
con sistema TPMS onde evitare di
danneggiare i sensori.
187

9. Spia di segnalazione avaria
(MIL)La spia di segnalazione avaria
(MIL) fa parte di un sistema
di diagnostica di bordo deno-
minato "OBD", che monitorizza i si-
stemi di controllo del motore e del
cambio automatico. Portando il di-
spositivo di accensione in posizione
RUN e prima dell'avviamento del mo-
tore la spia si illumina. Se la spia non
si illumina portando il dispositivo di
accensione da OFF a RUN, effettuare
tempestivamente un controllo.
Dopo l'avviamento del motore, la spia
potrebbe accendersi se sussistono al-
cune condizioni, quali scadente qua-
lità del carburante, ecc. Se la spia
continua a rimanere accesa per ripe-
tuti cicli di guida abituali, intervenire
opportunamente. Nella maggior parte
dei casi, è possibile guidare normal-
mente la vettura senza necessità di
venire trainati.
AVVERTENZA!
La guida prolungata con la spia
segnalazione avaria accesa po-
trebbe danneggiare il sistema di
controllo motore. Può inoltre pro-
vocare un aumento del consumo di
carburante e compromettere la gui-
dabilità della vettura. Il lampeggìo
della spia indica che si potrebbero
verificare a breve gravi danni al
convertitore catalitico e perdita di
potenza da parte del motore. Que-
sta situazione richiede un inter-
vento di assistenza immediato.ATTENZIONE!
Il convertitore catalitico malfunzio-
nante, come indicato sopra, può
raggiungere temperature più alte
rispetto alle normali condizioni di
esercizio. Questa condizione può
provocare incendi in caso di guida a
bassa velocità o di arresto sopra
materiali infiammabili quali vege-
tazione secca, legname, cartone
ecc., causando, di conseguenza, in-
fortuni gravi o persino letali al con-
ducente, ai passeggeri o a terzi. 10. Tachimetro
Indica la velocità della vettura.
11. Indicatore sportello bocchettone
rifornimento serbatoio carburante
La freccia in questo simbolo
indica che lo sportello del
bocchettone di rifornimento
si trova sul lato sinistro
della vettura.
12. Indicatore di livello carburante
Con il dispositivo di accensione in po-
sizione RUN la lancetta dell'indica-
tore indica il livello del carburante
ancora disponibile nel serbatoio.
13. Spia airbag
Con il dispositivo di accen-
sione in posizione RUN,
questa spia si accende per
4-8 secondi per eseguire un
test lampade. Se la luce non si accende
al momento dell'avviamento del mo-
tore, se rimane accesa oppure se si
accende durante la marcia, far con-
trollare al più presto l'impianto da un
188

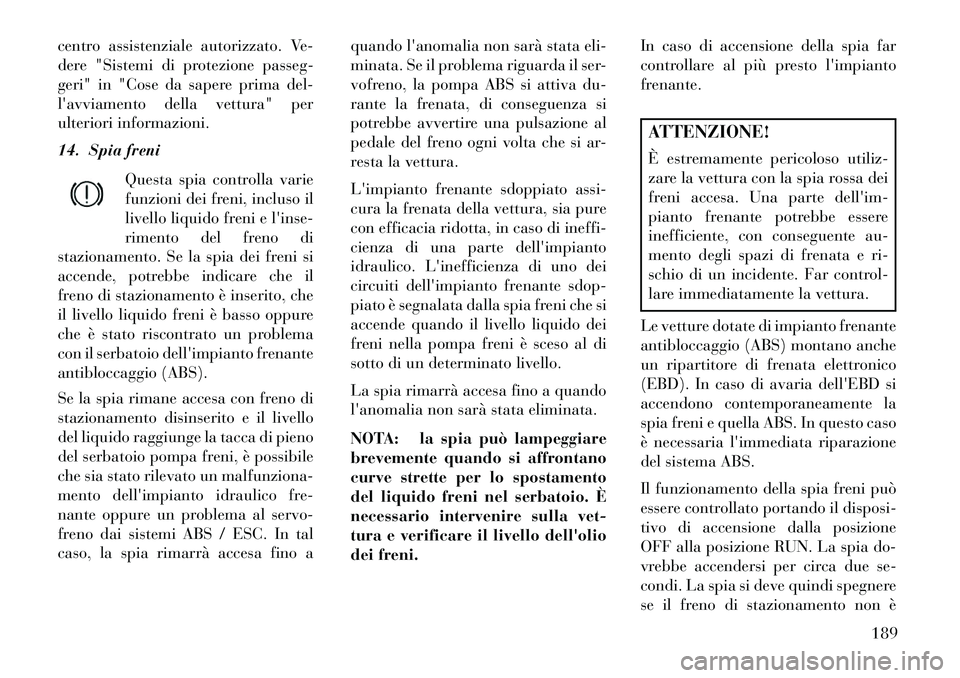

centro assistenziale autorizzato. Ve-
dere "Sistemi di protezione passeg-
geri" in "Cose da sapere prima del-
l'avviamento della vettura" per
ulteriori informazioni.
14. Spia freniQuesta spia controlla varie
funzioni dei freni, incluso il
livello liquido freni e l'inse-
rimento del freno di
stazionamento. Se la spia dei freni si
accende, potrebbe indicare che il
freno di stazionamento è inserito, che
il livello liquido freni è basso oppure
che è stato riscontrato un problema
con il serbatoio dell'impianto frenante
antibloccaggio (ABS).
Se la spia rimane accesa con freno di
stazionamento disinserito e il livello
del liquido raggiunge la tacca di pieno
del serbatoio pompa freni, è possibile
che sia stato rilevato un malfunziona-
mento dell'impianto idraulico fre-
nante oppure un problema al servo-
freno dai sistemi ABS / ESC. In tal
caso, la spia rimarrà accesa fino a quando l'anomalia non sarà stata eli-
minata. Se il problema riguarda il ser-
vofreno, la pompa ABS si attiva du-
rante la frenata, di conseguenza si
potrebbe avvertire una pulsazione al
pedale del freno ogni volta che si ar-
resta la vettura.
L'impianto frenante sdoppiato assi-
cura la frenata della vettura, sia pure
con efficacia ridotta, in caso di ineffi-
cienza di una parte dell'impianto
idraulico. L'inefficienza di uno dei
circuiti dell'impianto frenante sdop-
piato è segnalata dalla spia freni che si
accende quando il livello liquido dei
freni nella pompa freni è sceso al di
sotto di un determinato livello.
La spia rimarrà accesa fino a quando
l'anomalia non sarà stata eliminata.
NOTA: la spia può lampeggiare
brevemente quando si affrontano
curve strette per lo spostamento
del liquido freni nel serbatoio. È
necessario intervenire sulla vet-
tura e verificare il livello dell'olio
dei freni.In caso di accensione della spia far
controllare al più presto l'impianto
frenante.
ATTENZIONE!
È estremamente pericoloso utiliz-
zare la vettura con la spia rossa dei
freni accesa. Una parte dell'im-
pianto frenante potrebbe essere
inefficiente, con conseguente au-
mento degli spazi di frenata e ri-
schio di un incidente. Far control-
lare immediatamente la vettura.
Le vetture dotate di impianto frenante
antibloccaggio (ABS) montano anche
un ripartitore di frenata elettronico
(EBD). In caso di avaria dell'EBD si
accendono contemporaneamente la
spia freni e quella ABS. In questo caso
è necessaria l'immediata riparazione
del sistema ABS.
Il funzionamento della spia freni può
essere controllato portando il disposi-
tivo di accensione dalla posizione
OFF alla posizione RUN. La spia do-
vrebbe accendersi per circa due se-
condi. La spia si deve quindi spegnere
se il freno di stazionamento non è
189

inserito e se non vi sono guasti nel-
l'impianto frenante. In caso di man-
cata accensione, rivolgersi al centro
assistenziale di zona autorizzato.
Se il freno di stazionamento è inserito,
la spia si accenderà nel momento in
cui il dispositivo di accensione verrà
portato in posizione RUN.
NOTA: questa spia indica solo
l'avvenuto inserimento del freno
di stazionamento. Non indica la
forza di blocco che il freno di
stazionamento esercita sulle ruote.

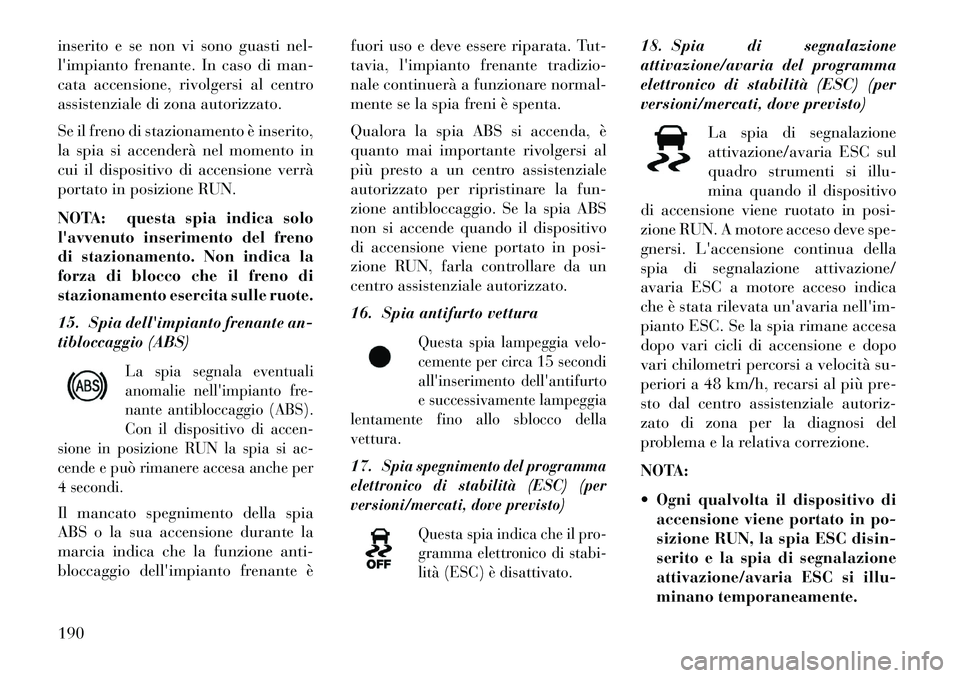

15. Spia dell'impianto frenante an-
tibloccaggio (ABS)
La spia segnala eventuali
anomalie nell'impianto fre-
nante antibloccaggio (ABS).
Con il dispositivo di accen-
sione in posizione RUN la spia si ac-
cende e può rimanere accesa anche per
4 secondi.
Il mancato spegnimento della spia
ABS o la sua accensione durante la
marcia indica che la funzione anti-
bloccaggio dell'impianto frenante è fuori uso e deve essere riparata. Tut-
tavia, l'impianto frenante tradizio-
nale continuerà a funzionare normal-
mente se la spia freni è spenta.
Qualora la spia ABS si accenda, è
quanto mai importante rivolgersi al
più presto a un centro assistenziale
autorizzato per ripristinare la fun-
zione antibloccaggio. Se la spia ABS
non si accende quando il dispositivo
di accensione viene portato in posi-
zione RUN, farla controllare da un
centro assistenziale autorizzato.
16. Spia antifurto vettura
Questa spia lampeggia velo-
cemente per circa 15 secondi
all'inserimento dell'antifurto
e successivamente lampeggia
lentamente fino allo sblocco della
vettura.
17.
Spia spegnimento del programma
elettronico di stabilità (ESC) (per
versioni/mercati, dove previsto)
Questa spia indica che il pro-
gramma elettronico di stabi-
lità (ESC) è disattivato.
18. Spia di segnalazione
attivazione/avaria del programma
elettronico di stabilità (ESC) (per
versioni/mercati, dove previsto)La spia di segnalazione
attivazione/avaria ESC sul
quadro strumenti si illu-
mina quando il dispositivo
di accensione viene ruotato in posi-
zione RUN. A motore acceso deve spe-
gnersi. L'accensione continua della
spia di segnalazione attivazione/
avaria ESC a motore acceso indica
che è stata rilevata un'avaria nell'im-
pianto ESC. Se la spia rimane accesa
dopo vari cicli di accensione e dopo
vari chilometri percorsi a velocità su-
periori a 48 km/h, recarsi al più pre-
sto dal centro assistenziale autoriz-
zato di zona per la diagnosi del
problema e la relativa correzione.
NOTA:
 Ogni qualvolta il dispositivo di accensione viene portato in po-
sizione RUN, la spia ESC disin-
serito e la spia di segnalazione
attivazione/avaria ESC si illu-
minano temporaneamente.
190

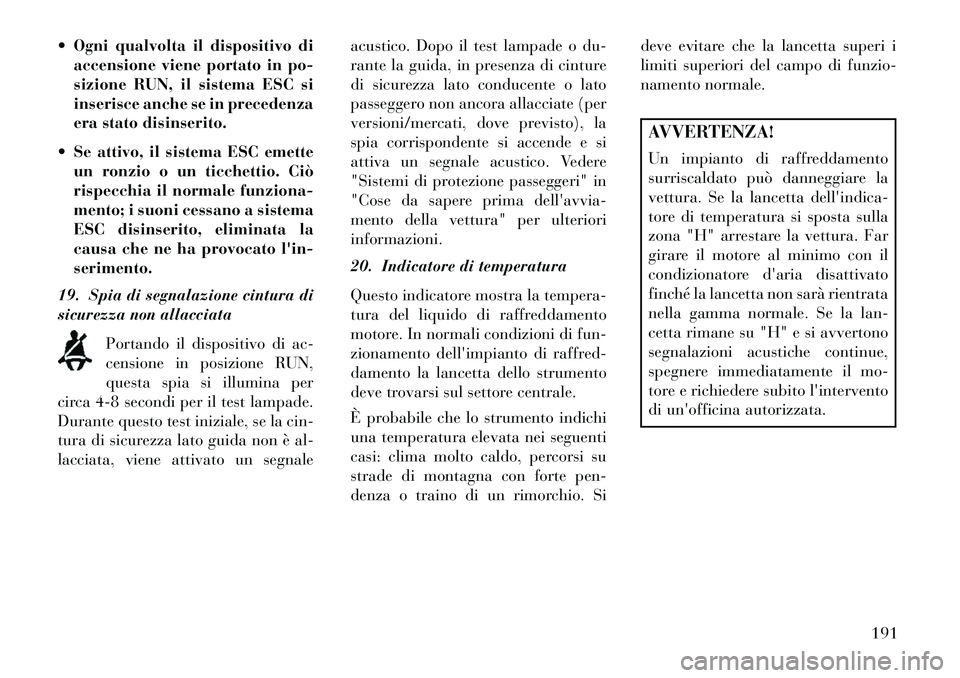

 Ogni qualvolta il dispositivo diaccensione viene portato in po-
sizione RUN, il sistema ESC si
inserisce anche se in precedenza
era stato disinserito.
 Se attivo, il sistema ESC emette un ronzio o un ticchettio. Ciò
rispecchia il normale funziona-
mento; i suoni cessano a sistema
ESC disinserito, eliminata la
causa che ne ha provocato l'in-
serimento.
19. Spia di segnalazione cintura di
sicurezza non allacciata
Portando il dispositivo di ac-
censione in posizione RUN,
questa spia si illumina per
circa 4-8 secondi per il test lampade.
Durante questo test iniziale, se la cin-
tura di sicurezza lato guida non è al-
lacciata, viene attivato un segnale acustico. Dopo il test lampade o du-
rante la guida, in presenza di cinture
di sicurezza lato conducente o lato
passeggero non ancora allacciate (per
versioni/mercati, dove previsto), la
spia corrispondente si accende e si
attiva un segnale acustico. Vedere
"Sistemi di protezione passeggeri" in
"Cose da sapere prima dell'avvia-
mento della vettura" per ulteriori
informazioni.
20. Indicatore di temperatura
Questo indicatore mostra la tempera-
tura del liquido di raffreddamento
motore. In normali condizioni di fun-
zionamento dell'impianto di raffred-
damento la lancetta dello strumento
deve trovarsi sul settore centrale.
È probabile che lo strumento indichi
una temperatura elevata nei seguenti
casi: clima molto caldo, percorsi su
strade di montagna con forte pen-
denza o traino di un rimorchio. Sideve evitare che la lancetta superi i
limiti superiori del campo di funzio-
namento normale.
AVVERTENZA!
Un impianto di raffreddamento
surriscaldato può danneggiare la
vettura. Se la lancetta dell'indica-
tore di temperatura si sposta sulla
zona "H" arrestare la vettura. Far
girare il motore al minimo con il
condizionatore d'aria disattivato
finché la lancetta non sarà rientrata
nella gamma normale. Se la lan-
cetta rimane su "H" e si avvertono
segnalazioni acustiche continue,
spegnere immediatamente il mo-
tore e richiedere subito l'intervento
di un'officina autorizzata.
191

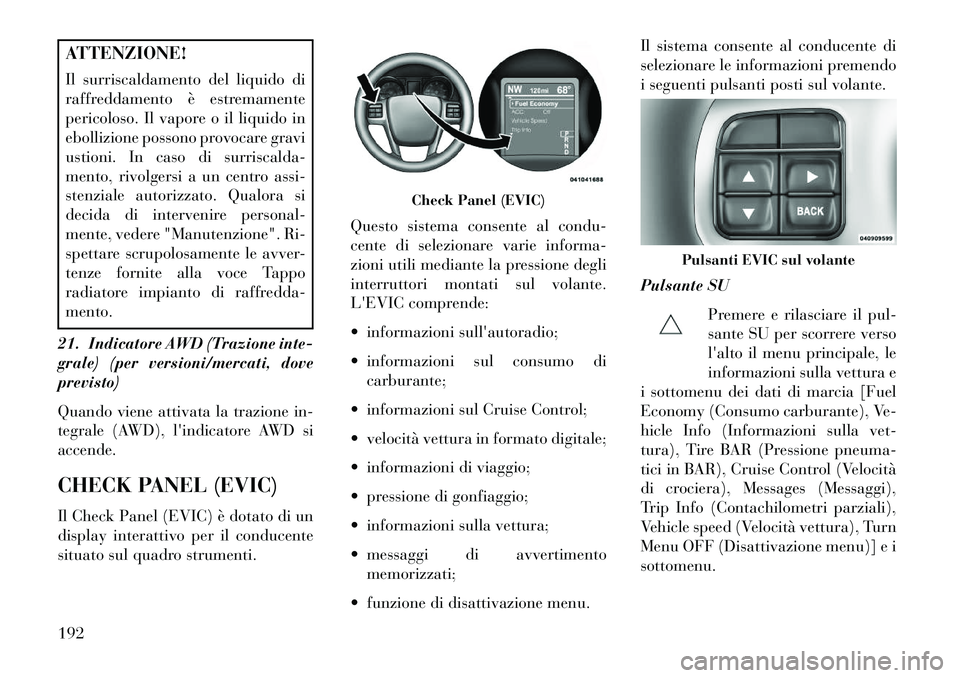

ATTENZIONE!
Il surriscaldamento del liquido di
raffreddamento è estremamente
pericoloso. Il vapore o il liquido in
ebollizione possono provocare gravi
ustioni. In caso di surriscalda-
mento, rivolgersi a un centro assi-
stenziale autorizzato. Qualora si
decida di intervenire personal-
mente, vedere "Manutenzione". Ri-
spettare scrupolosamente le avver-
tenze fornite alla voce Tappo
radiatore impianto di raffredda-
mento.
21. Indicatore AWD (Trazione inte-
grale) (per versioni/mercati, dove
previsto)
Quando viene attivata la trazione in-
tegrale (AWD), l'indicatore AWD si
accende.
CHECK PANEL (EVIC)
Il Check Panel (EVIC) è dotato di un
display interattivo per il conducente
situato sul quadro strumenti. Questo sistema consente al condu-
cente di selezionare varie informa-
zioni utili mediante la pressione degli
interruttori montati sul volante.
L'EVIC comprende:
 informazioni sull'autoradio;
 informazioni sul consumo di
carburante;
 informazioni sul Cruise Control;
 velocità vettura in formato digitale;
 informazioni di viaggio;
 pressione di gonfiaggio;
 informazioni sulla vettura;
 messaggi di avvertimento memorizzati;
 funzione di disattivazione menu. Il sistema consente al conducente di
selezionare le informazioni premendo
i seguenti pulsanti posti sul volante.
Pulsante SU
Premere e rilasciare il pul-
sante SU per scorrere verso
l'alto il menu principale, le
informazioni sulla vettura e
i sottomenu dei dati di marcia [Fuel
Economy (Consumo carburante), Ve-
hicle Info (Informazioni sulla vet-
tura), Tire BAR (Pressione pneuma-
tici in BAR), Cruise Control (Velocità
di crociera), Messages (Messaggi),
Trip Info (Contachilometri parziali),
Vehicle speed (Velocità vettura), Turn
Menu OFF (Disattivazione menu)] e i
sottomenu.
Check Panel (EVIC)
Pulsanti EVIC sul volante
192

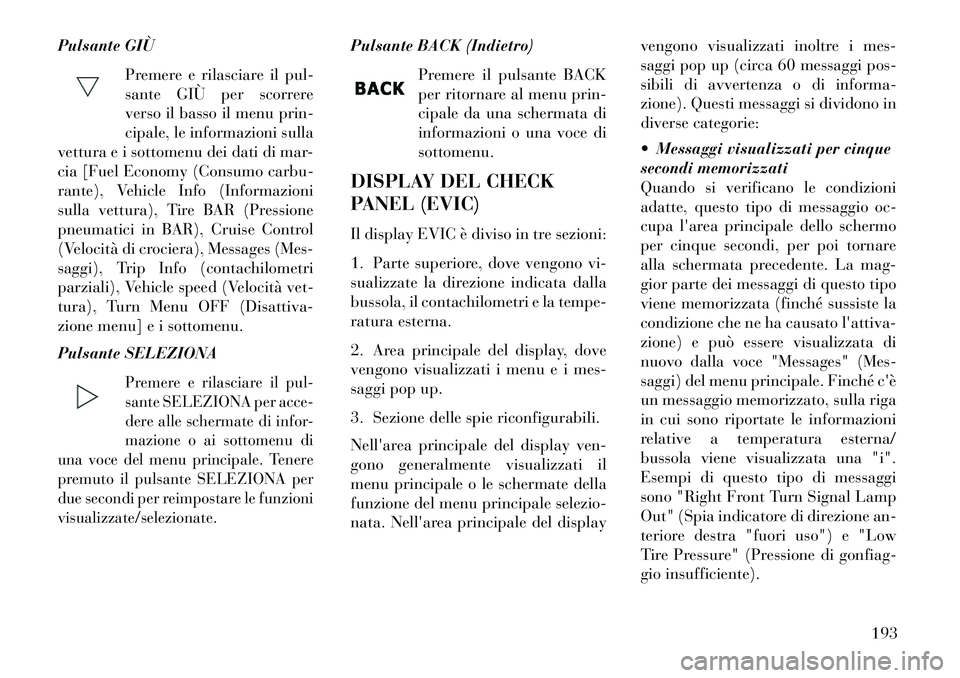

Pulsante GIÙPremere e rilasciare il pul-
sante GIÙ per scorrere
verso il basso il menu prin-
cipale, le informazioni sulla
vettura e i sottomenu dei dati di mar-
cia [Fuel Economy (Consumo carbu-
rante), Vehicle Info (Informazioni
sulla vettura), Tire BAR (Pressione
pneumatici in BAR), Cruise Control
(Velocità di crociera), Messages (Mes-
saggi), Trip Info (contachilometri
parziali), Vehicle speed (Velocità vet-
tura), Turn Menu OFF (Disattiva-
zione menu] e i sottomenu.
Pulsante SELEZIONA
Premere e rilasciare il pul-
sante SELEZIONA per acce-
dere alle schermate di infor-
mazione o ai sottomenu di
una voce del menu principale. Tenere
premuto il pulsante SELEZIONA per
due secondi per reimpostare le funzioni
visualizzate/selezionate.
Pulsante BACK (Indietro)
Premere il pulsante BACK
per ritornare al menu prin-
cipale da una schermata di
informazioni o una voce di
sottomenu.
DISPLAY DEL CHECK
PANEL (EVIC)
Il display EVIC è diviso in tre sezioni:
1. Parte superiore, dove vengono vi-
sualizzate la direzione indicata dalla
bussola, il contachilometri e la tempe-
ratura esterna.
2. Area principale del display, dove
vengono visualizzati i menu e i mes-
saggi pop up.
3. Sezione delle spie riconfigurabili.
Nell'area principale del display ven-
gono generalmente visualizzati il
menu principale o le schermate della
funzione del menu principale selezio-
nata. Nell'area principale del display vengono visualizzati inoltre i mes-
saggi pop up (circa 60 messaggi pos-
sibili di avvertenza o di informa-
zione). Questi messaggi si dividono in
diverse categorie:
 Messaggi visualizzati per cinque
secondi memorizzati
Quando si verificano le condizioni
adatte, questo tipo di messaggio oc-
cupa l'area principale dello schermo
per cinque secondi, per poi tornare
alla schermata precedente. La mag-
gior parte dei messaggi di questo tipo
viene memorizzata (finché sussiste la
condizione che ne ha causato l'attiva-
zione) e può essere visualizzata di
nuovo dalla voce "Messages" (Mes-
saggi) del menu principale. Finché c'è
un messaggio memorizzato, sulla riga
in cui sono riportate le informazioni
relative a temperatura esterna/
bussola viene visualizzata una "i".
Esempi di questo tipo di messaggi
sono "Right Front Turn Signal Lamp
Out" (Spia indicatore di direzione an-
teriore destra "fuori uso") e "Low
Tire Pressure" (Pressione di gonfiag-
gio insufficiente).
193

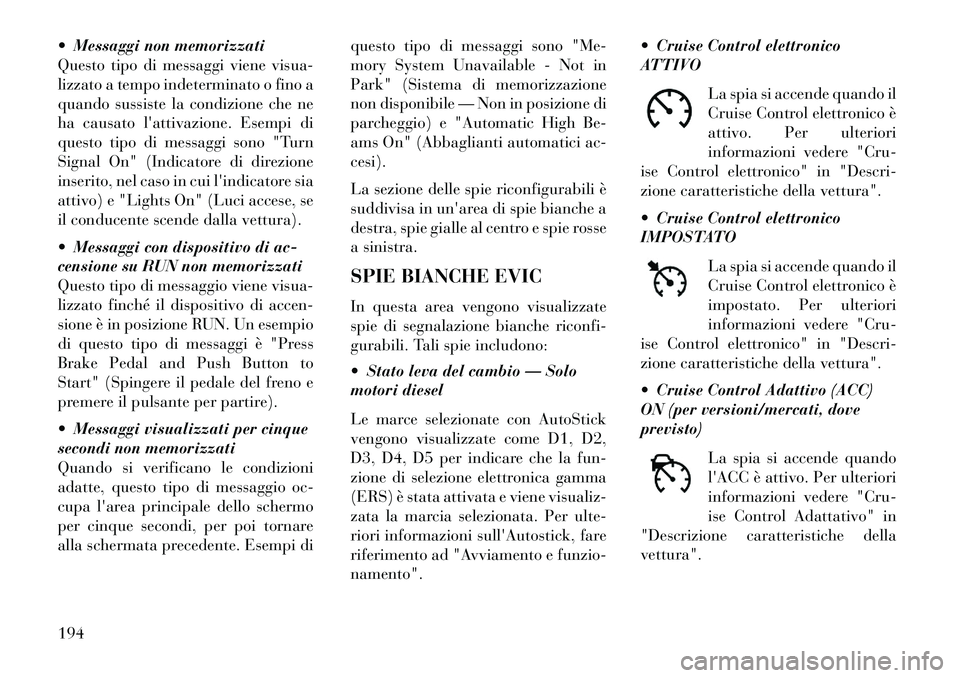

 Messaggi non memorizzati
Questo tipo di messaggi viene visua-
lizzato a tempo indeterminato o fino a
quando sussiste la condizione che ne
ha causato l'attivazione. Esempi di
questo tipo di messaggi sono "Turn
Signal On" (Indicatore di direzione
inserito, nel caso in cui l'indicatore sia
attivo) e "Lights On" (Luci accese, se
il conducente scende dalla vettura).
 Messaggi con dispositivo di ac-
censione su RUN non memorizzati
Questo tipo di messaggio viene visua-
lizzato finché il dispositivo di accen-
sione è in posizione RUN. Un esempio
di questo tipo di messaggi è "Press
Brake Pedal and Push Button to
Start" (Spingere il pedale del freno e
premere il pulsante per partire).
 Messaggi visualizzati per cinque
secondi non memorizzati
Quando si verificano le condizioni
adatte, questo tipo di messaggio oc-
cupa l'area principale dello schermo
per cinque secondi, per poi tornare
alla schermata precedente. Esempi diquesto tipo di messaggi sono "Me-
mory System Unavailable - Not in
Park" (Sistema di memorizzazione
non disponibile — Non in posizione di
parcheggio) e "Automatic High Be-
ams On" (Abbaglianti automatici ac-
cesi).
La sezione delle spie riconfigurabili è
suddivisa in un'area di spie bianche a
destra, spie gialle al centro e spie rosse
a sinistra.
SPIE BIANCHE EVIC
In questa area vengono visualizzate
spie di segnalazione bianche riconfi-
gurabili. Tali spie includono:
 Stato leva del cambio — Solo
motori diesel
Le marce selezionate con AutoStick
vengono visualizzate come D1, D2,
D3, D4, D5 per indicare che la fun-
zione di selezione elettronica gamma
(ERS) è stata attivata e viene visualiz-
zata la marcia selezionata. Per ulte-
riori informazioni sull'Autostick, fare
riferimento ad "Avviamento e funzio-
namento". Cruise Control elettronico
ATTIVO
La spia si accende quando il
Cruise Control elettronico è
attivo. Per ulteriori
informazioni vedere "Cru-
ise Control elettronico" in "Descri-
zione caratteristiche della vettura".
 Cruise Control elettronico
IMPOSTATO
La spia si accende quando il
Cruise Control elettronico è
impostato. Per ulteriori
informazioni vedere "Cru-
ise Control elettronico" in "Descri-
zione caratteristiche della vettura".
 Cruise Control Adattivo (ACC)
ON (per versioni/mercati, dove
previsto)
La spia si accende quando
l'ACC è attivo. Per ulteriori
informazioni vedere "Cru-
ise Control Adattativo" in
"Descrizione caratteristiche della
vettura".194
