Lancia Thesis 2007 Manual de Uso e Manutenção (in Portuguese)

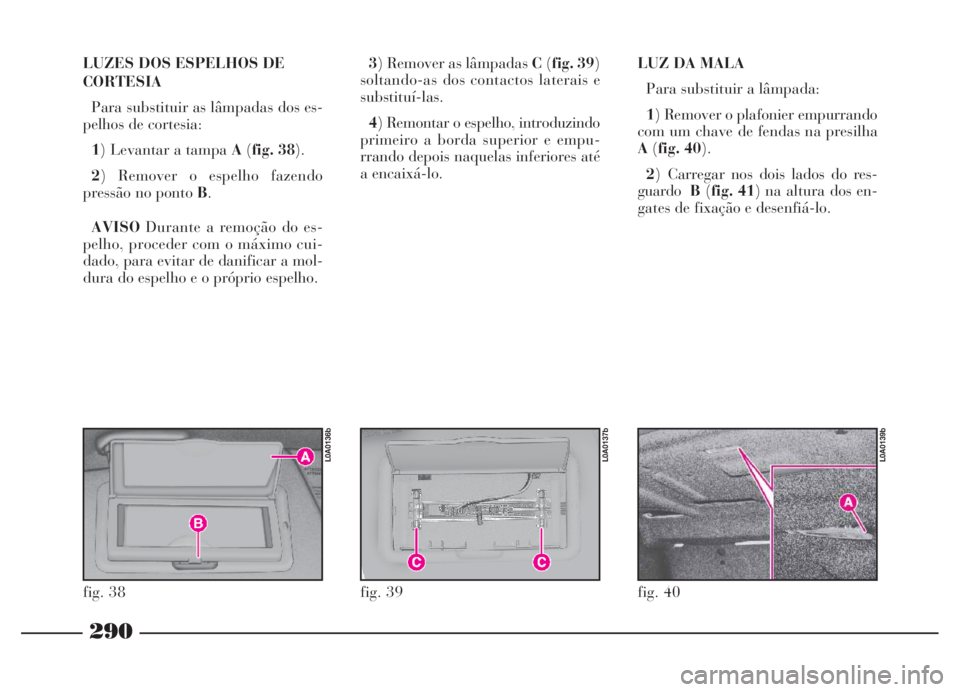

290
LUZES DOS ESPELHOS DE
CORTESIA
Para substituir as lâmpadas dos es-
pelhos de cortesia:
1) Levantar a tampa A(fig. 38).
2) Remover o espelho fazendo
pressão no ponto B.
AVISODurante a remoção do es-
pelho, proceder com o máximo cui-
dado, para evitar de danificar a mol-
dura do espelho e o próprio espelho.3) Remover as lâmpadas C(fig. 39)
soltando-as dos contactos laterais e
substituí-las.
4) Remontar o espelho, introduzindo
primeiro a borda superior e empu-
rrando depois naquelas inferiores até
a encaixá-lo.LUZ DA MALA
Para substituir a lâmpada:
1) Remover o plafonier empurrando
com um chave de fendas na presilha
A(fig. 40).
2) Carregar nos dois lados do res-
guardoB(fig. 41) na altura dos en-
gates de fixação e desenfiá-lo.
fig. 38
L0A0136b
fig. 39
L0A0137b
fig. 40
L0A0139b

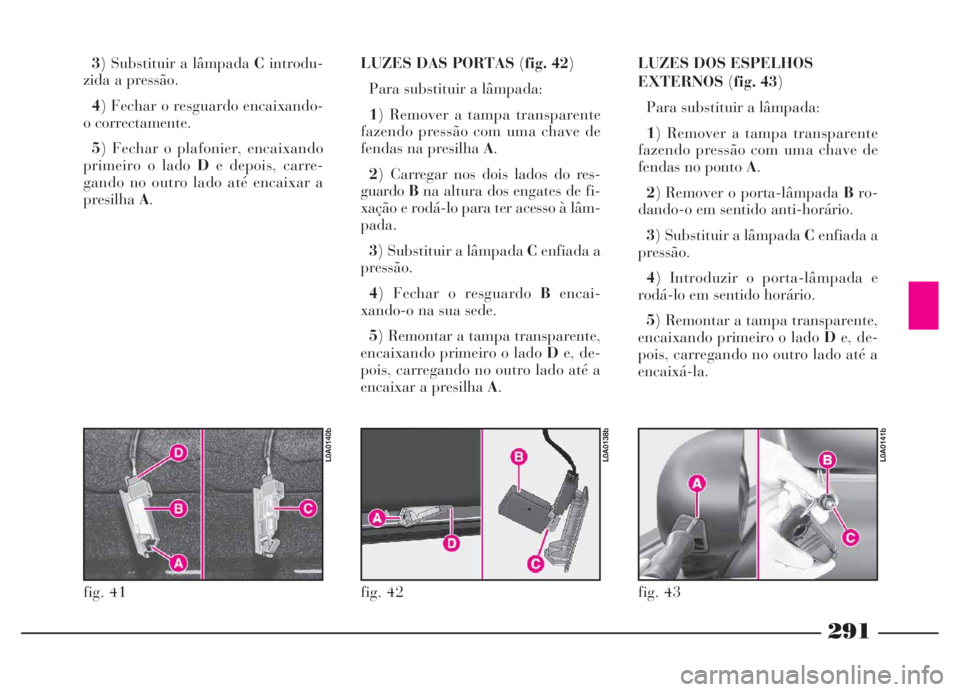

291
3) Substituir a lâmpada Cintrodu-
zida a pressão.
4) Fechar o resguardo encaixando-
o correctamente.
5) Fechar o plafonier, encaixando
primeiro o lado De depois, carre-
gando no outro lado até encaixar a
presilhaA.LUZES DAS PORTAS (fig. 42)
Para substituir a lâmpada:
1) Remover a tampa transparente
fazendo pressão com uma chave de
fendas na presilha A.
2) Carregar nos dois lados do res-
guardoBna altura dos engates de fi-
xação e rodá-lo para ter acesso à lâm-
pada.
3) Substituir a lâmpada Cenfiada a
pressão.
4) Fechar o resguardo Bencai-
xando-o na sua sede.
5) Remontar a tampa transparente,
encaixando primeiro o lado De, de-
pois, carregando no outro lado até a
encaixar a presilha A.LUZES DOS ESPELHOS
EXTERNOS(fig. 43)
Para substituir a lâmpada:
1) Remover a tampa transparente
fazendo pressão com uma chave de
fendas no ponto A.
2) Remover o porta-lâmpada Bro-
dando-o em sentido anti-horário.
3) Substituir a lâmpada Cenfiada a
pressão.
4) Introduzir o porta-lâmpada e
rodá-lo em sentido horário.
5) Remontar a tampa transparente,
encaixando primeiro o lado De, de-
pois, carregando no outro lado até a
encaixá-la.
fig. 42
L0A0138b
fig. 43
L0A0141b
fig. 41
L0A0140b

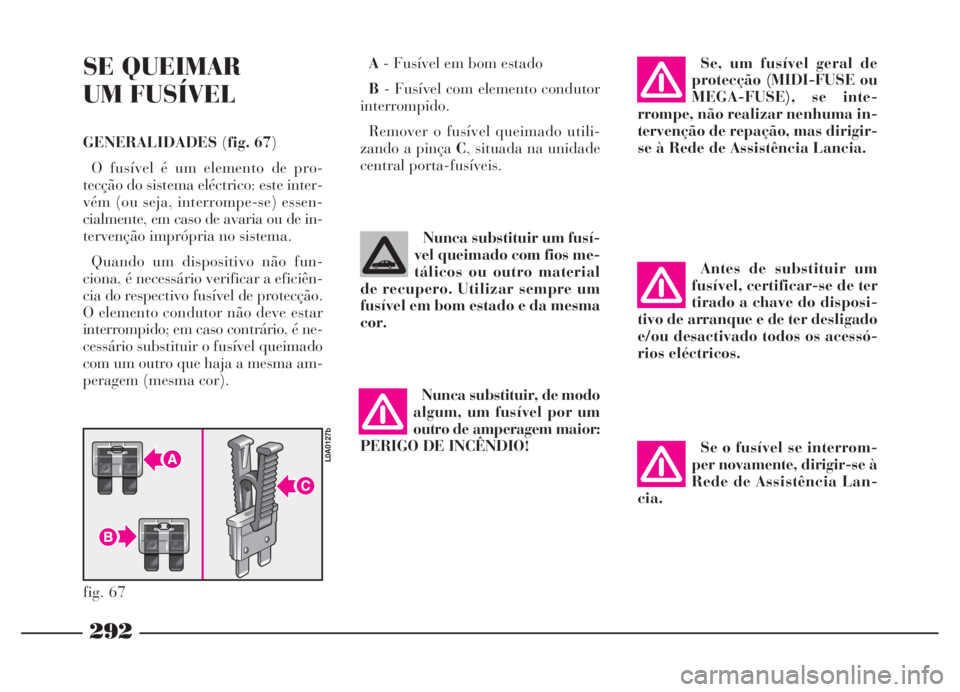

292
SE QUEIMAR
UM FUSÍVEL
GENERALIDADES(fig. 67)
O fusível é um elemento de pro-
tecção do sistema eléctrico: este inter-
vém (ou seja, interrompe-se) essen-
cialmente, em caso de avaria ou de in-
tervenção imprópria no sistema.
Quando um dispositivo não fun-
ciona, é necessário verificar a eficiên-
cia do respectivo fusível de protecção.
O elemento condutor não deve estar
interrompido; em caso contrário, é ne-
cessário substituir o fusível queimado
com um outro que haja a mesma am-
peragem (mesma cor).A- Fusível em bom estado
B- Fusível com elemento condutor
interrompido.
Remover o fusível queimado utili-
zando a pinça C, situada na unidade
central porta-fusíveis.
Antes de substituir um
fusível, certificar-se de ter
tirado a chave do disposi-
tivo de arranque e de ter desligado
e/ou desactivado todos os acessó-
rios eléctricos.
fig. 67
L0A0127b
Nunca substituir um fusí-
vel queimado com fios me-
tálicos ou outro material
de recupero. Utilizar sempre um
fusível em bom estado e da mesma
cor.
Nunca substituir, de modo
algum, um fusível por um
outro de amperagem maior:
PERIGO DE INCÊNDIO!Se, um fusível geral de
protecção (MIDI-FUSE ou
MEGA-FUSE), se inte-
rrompe, não realizar nenhuma in-
tervenção de repação, mas dirigir-
se à Rede de Assistência Lancia.
Se o fusível se interrom-
per novamente, dirigir-se à
Rede de Assistência Lan-
cia.

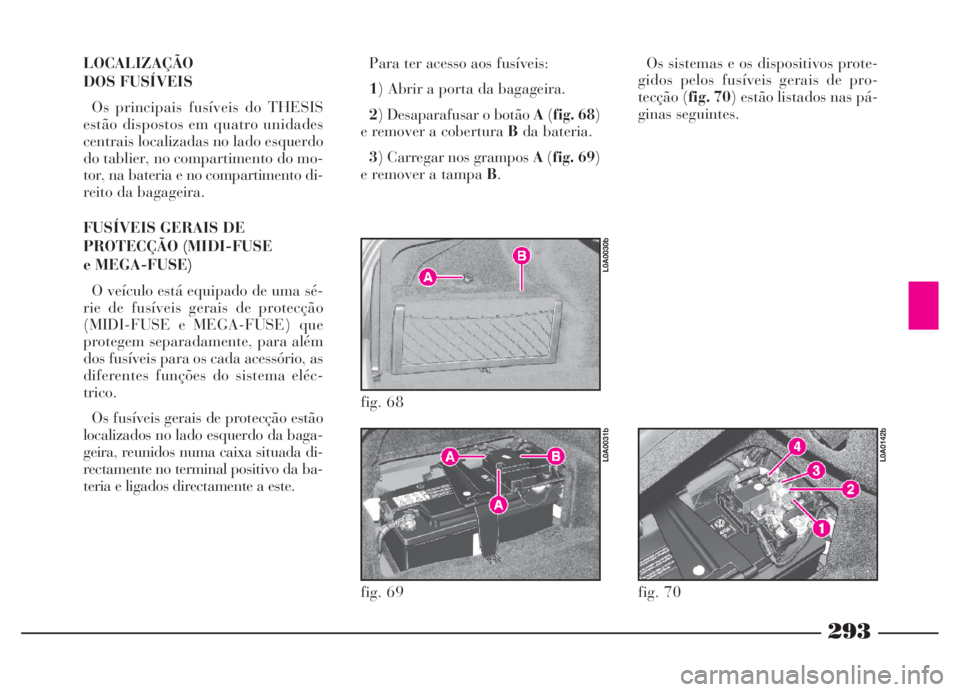

293
LOCALIZAÇÃO
DOS FUSÍVEIS
Os principais fusíveis do THESIS
estão dispostos em quatro unidades
centrais localizadas no lado esquerdo
do tablier, no compartimento do mo-
tor, na bateria e no compartimento di-
reito da bagageira.
FUSÍVEIS GERAIS DE
PROTECÇÃO (MIDI-FUSE
e MEGA-FUSE)
O veículo está equipado de uma sé-
rie de fusíveis gerais de protecção
(MIDI-FUSE e MEGA-FUSE) que
protegem separadamente, para além
dos fusíveis para os cada acessório, as
diferentes funções do sistema eléc-
trico.
Os fusíveis gerais de protecção estão
localizados no lado esquerdo da baga-
geira, reunidos numa caixa situada di-
rectamente no terminal positivo da ba-
teria e ligados directamente a este.Para ter acesso aos fusíveis:
1) Abrir a porta da bagageira.
2) Desaparafusar o botão A(fig. 68)
e remover a cobertura Bda bateria.
3) Carregar nos grampos A(fig. 69)
e remover a tampa B.Os sistemas e os dispositivos prote-
gidos pelos fusíveis gerais de pro-
tecção (fig. 70) estão listados nas pá-
ginas seguintes.
fig. 68
L0A0030b
fig. 69
L0A0031b
fig. 70
L0A0142b

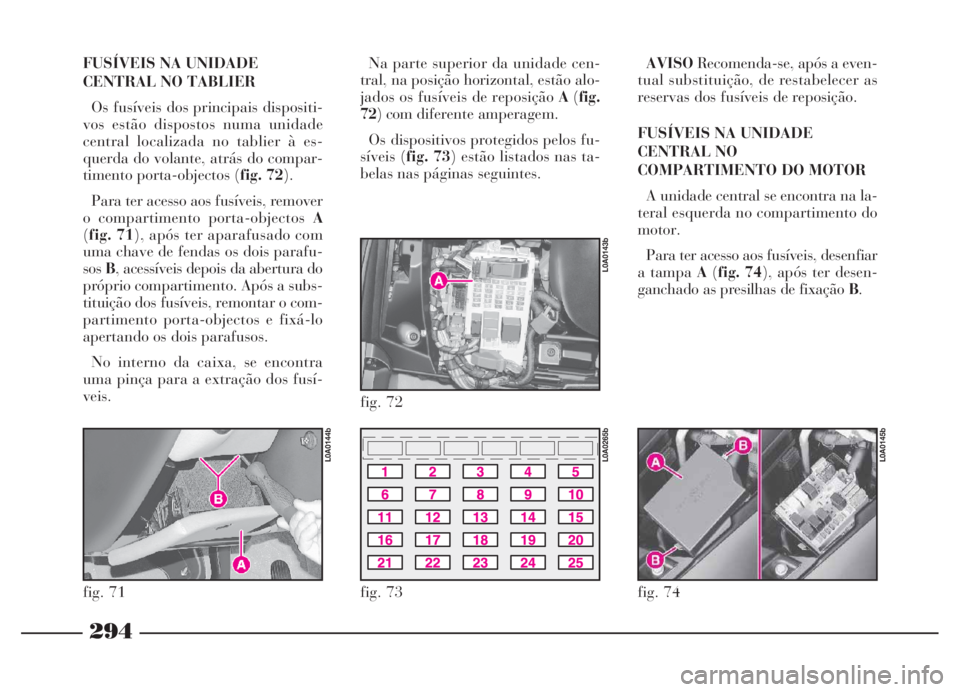

294
FUSÍVEIS NA UNIDADE
CENTRAL NO TABLIER
Os fusíveis dos principais dispositi-
vos estão dispostos numa unidade
central localizada no tablier à es-
querda do volante, atrás do compar-
timento porta-objectos (fig. 72).
Para ter acesso aos fusíveis, remover
o compartimento porta-objectos A
(fig. 71), após ter aparafusado com
uma chave de fendas os dois parafu-
sosB, acessíveis depois da abertura do
próprio compartimento. Após a subs-
tituição dos fusíveis, remontar o com-
partimento porta-objectos e fixá-lo
apertando os dois parafusos.
No interno da caixa, se encontra
uma pinça para a extração dos fusí-
veis.Na parte superior da unidade cen-
tral, na posição horizontal, estão alo-
jados os fusíveis de reposiçãoA(fig.
72) com diferente amperagem.
Os dispositivos protegidos pelos fu-
síveis (fig. 73) estão listados nas ta-
belas nas páginas seguintes.AVISORecomenda-se, após a even-
tual substituição, de restabelecer as
reservas dos fusíveis de reposição.
FUSÍVEIS NA UNIDADE
CENTRAL NO
COMPARTIMENTO DO MOTOR
A unidade central se encontra na la-
teral esquerda no compartimento do
motor.
Para ter acesso aos fusíveis, desenfiar
a tampa A(fig. 74), após ter desen-
ganchado as presilhas de fixação B.
fig. 71
L0A0144b
fig. 72
L0A0143b
fig. 73
L0A0265b
fig. 74
L0A0145b

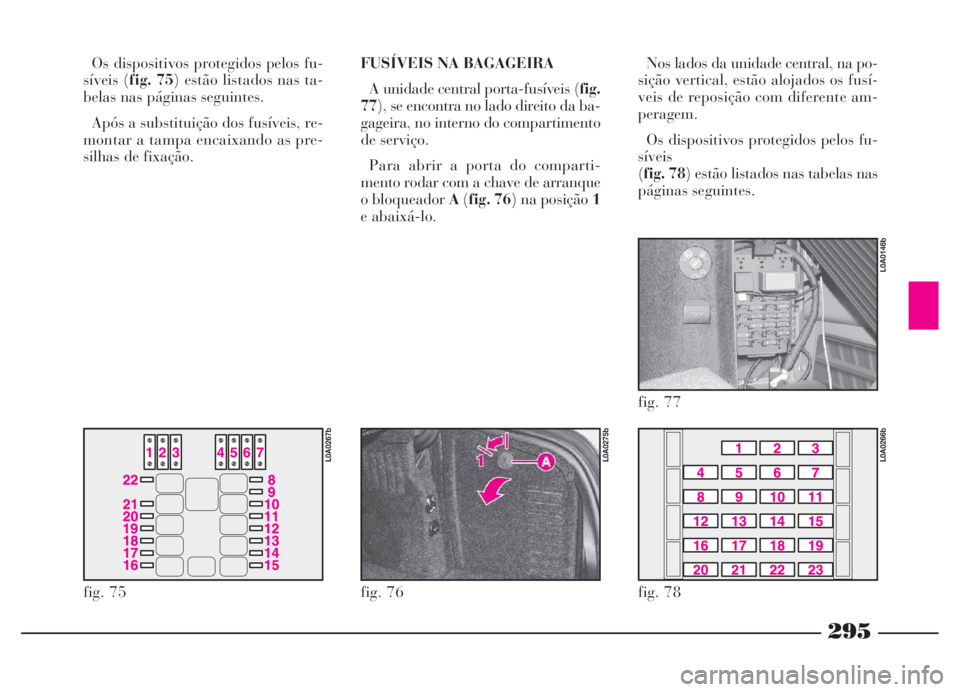

295
Os dispositivos protegidos pelos fu-
síveis (fig. 75) estão listados nas ta-
belas nas páginas seguintes.
Após a substituição dos fusíveis, re-
montar a tampa encaixando as pre-
silhas de fixação.FUSÍVEIS NA BAGAGEIRA
A unidade central porta-fusíveis (fig.
77), se encontra no lado direito da ba-
gageira, no interno do compartimento
de serviço.
Para abrir a porta do comparti-
mento rodar com a chave de arranque
o bloqueador A(fig. 76) na posição 1
e abaixá-lo. Nos lados da unidade central, na po-
sição vertical, estão alojados os fusí-
veis de reposição com diferente am-
peragem.
Os dispositivos protegidos pelos fu-
síveis
(fig. 78) estão listados nas tabelas nas
páginas seguintes.
fig. 75
L0A0267b
fig. 76
L0A0275b
fig. 77
L0A0146b
fig. 78
L0A0266b

296

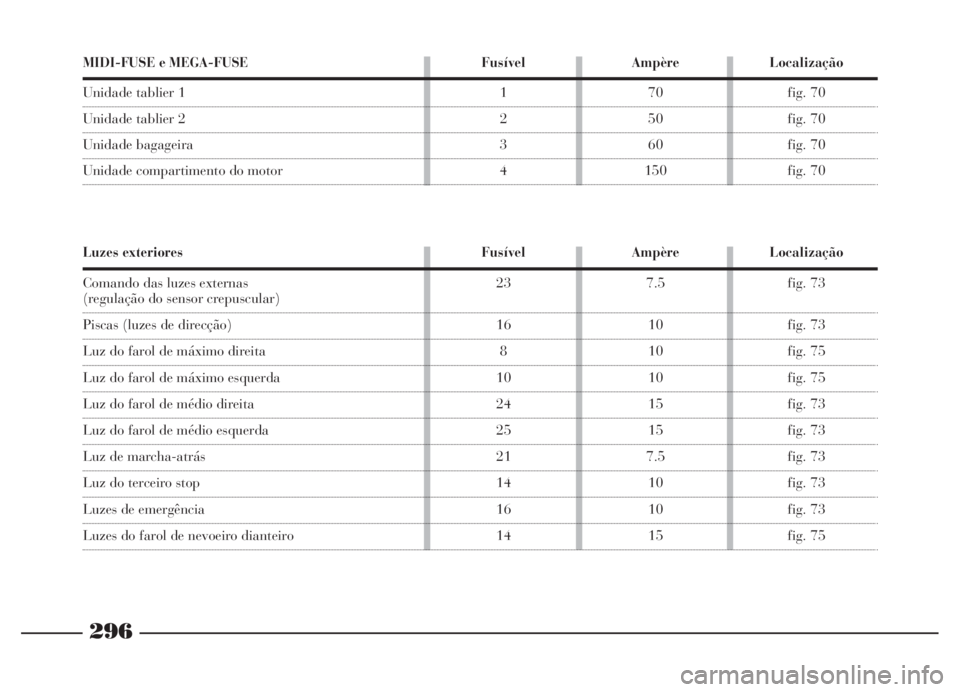

MIDI-FUSE e MEGA-FUSE
Unidade tablier 1
Unidade tablier 2
Unidade bagageira
Unidade compartimento do motor
Fusível
1
2
3
4
Ampère
70
50
60
150
Localização
fig. 70
fig. 70
fig. 70
fig. 70
Luzes exteriores
Comando das luzes externas
(regulação do sensor crepuscular)
Piscas (luzes de direcção)
Luz do farol de máximo direita
Luz do farol de máximo esquerda
Luz do farol de médio direita
Luz do farol de médio esquerda
Luz de marcha-atrás
Luz do terceiro stop
Luzes de emergência
Luzes do farol de nevoeiro dianteiro
Fusível
23
16
8
10
24
25
21
14
16
14
Ampère
7.5
10
10
10
15
15
7.5
10
10
15
Localização
fig. 73
fig. 73
fig. 75
fig. 75
fig. 73
fig. 73
fig. 73
fig. 73
fig. 73
fig. 75

297
Dispositivos e acessórios
A disposição
Isqueiro
Air bag
Alimentação de potência do ponto bagageira 1
Alimentação de potência do ponto bagageira 2
Amplificador do sistema áudio com sistema HI-FI
Apoio para a cabeça traseiros (rebatimento)
Bagageira (actuador da fechadura electrificada)
Bobinas de ignição (versões a gasolina)
Bobinas do relê da unidade do compartimento do motor
Unidade de alinhamento dos faróis
Unidade do atrelado (predisposição)
Fusível
1-6-8-12-17-18-21-23
22
18
9
5
7
3
11
19
21
14
25
1
Ampère
–
20
7.5
20
20
25
25
20
15
7.5
10
15
10
Localização
fig. 78
fig. 73
fig. 73
fig. 73
fig. 73
fig. 78
fig. 73
fig. 78
fig. 75
fig. 73
fig. 73
fig. 73
fig. 73
Luzes interiores
Plafonier da bagageira
Plafonier traseiro do habitáculo
Plafoniers da bolsa das portas
(*) Em alternativa para algumas versões/mercados
Fusível
19 (*)
13 (*)
19 (*)
13 (*)
19 (*)
13 (*)
Ampère
10
10
10
10
10
10
Localização
fig. 78
fig. 73
fig. 78
fig. 73
fig. 78
fig. 73

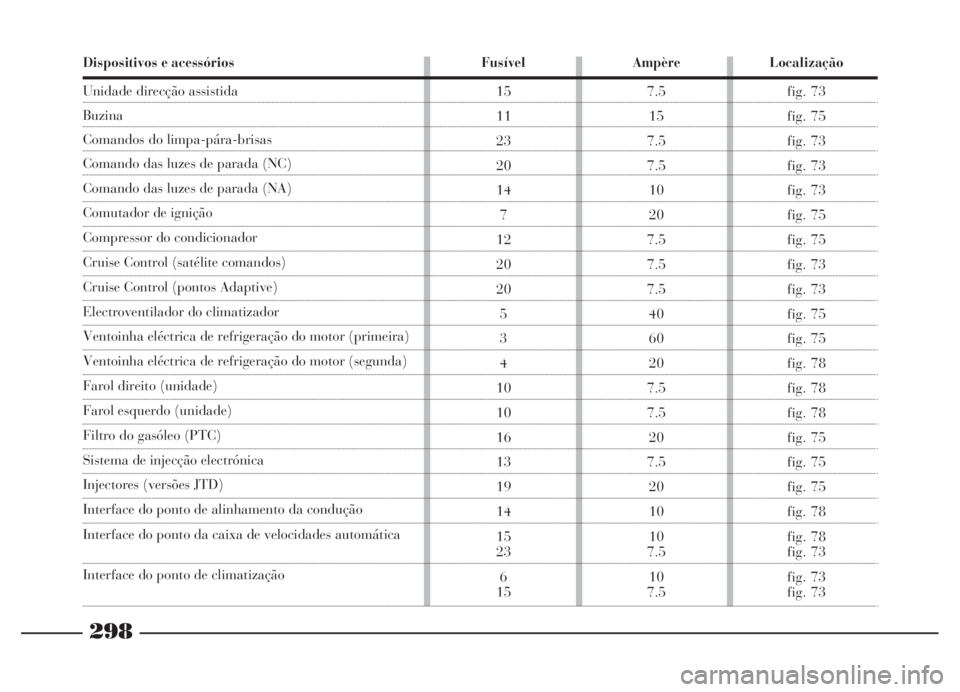

298
Dispositivos e acessórios
Unidade direcção assistida
Buzina
Comandos do limpa-pára-brisas
Comando das luzes de parada (NC)
Comando das luzes de parada (NA)
Comutador de ignição
Compressor do condicionador
Cruise Control (satélite comandos)
Cruise Control (pontos Adaptive)
Electroventilador do climatizador
Ventoinha eléctrica de refrigeração do motor (primeira)
Ventoinha eléctrica de refrigeração do motor (segunda)
Farol direito (unidade)
Farol esquerdo (unidade)
Filtro do gasóleo (PTC)
Sistema de injecção electrónica
Injectores (versões JTD)
Interface do ponto de alinhamento da condução
Interface do ponto da caixa de velocidades automática
Interface do ponto de climatização
Fusível
15
11
23
20
14
7
12
20
20
5
3
4
10
10
16
13
19
14
15
23
6
15
Ampère
7.5
15
7.5
7.5
10
20
7.5
7.5
7.5
40
60
20
7.5
7.5
20
7.5
20
10
10
7.5
10
7.5
Localização
fig. 73
fig. 75
fig. 73
fig. 73
fig. 73
fig. 75
fig. 75
fig. 73
fig. 73
fig. 75
fig. 75
fig. 78
fig. 78
fig. 78
fig. 75
fig. 75
fig. 75
fig. 78
fig. 78
fig. 73
fig. 73
fig. 73

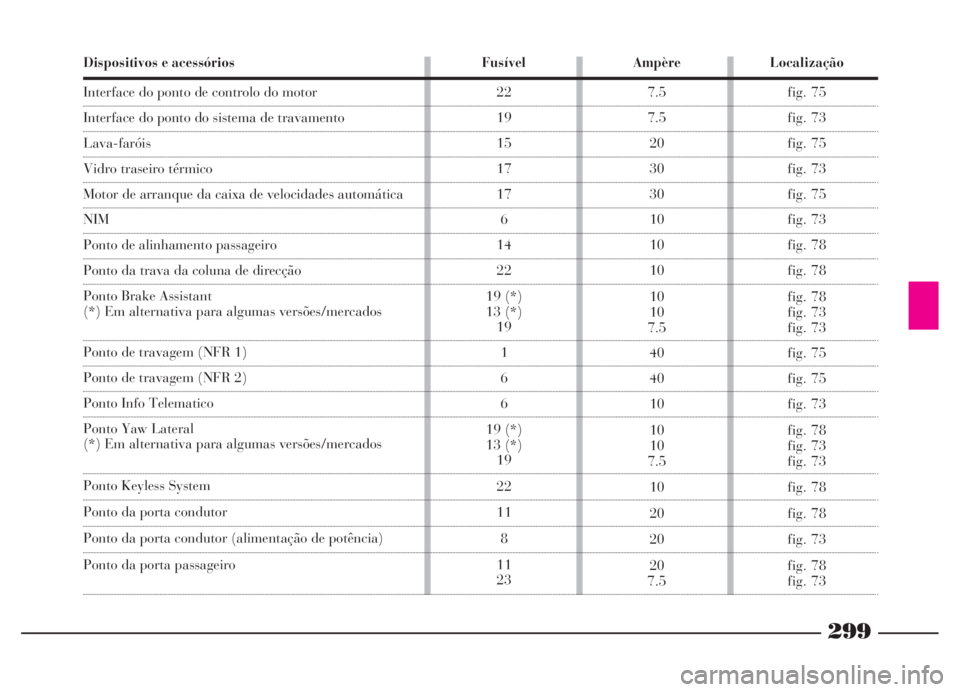

299
Dispositivos e acessórios
Interface do ponto de controlo do motor
Interface do ponto do sistema de travamento
Lava-faróis
Vidro traseiro térmico
Motor de arranque da caixa de velocidades automática
NIM
Ponto de alinhamento passageiro
Ponto da trava da coluna de direcção
Ponto Brake Assistant
(*) Em alternativa para algumas versões/mercados
Ponto de travagem (NFR 1)
Ponto de travagem (NFR 2)
Ponto Info Telematico
Ponto Yaw Lateral
(*) Em alternativa para algumas versões/mercados
Ponto Keyless System
Ponto da porta condutor
Ponto da porta condutor (alimentação de potência)
Ponto da porta passageiro
Fusível
22
19
15
17
17
6
14
22
19 (*)
13 (*)
19
1
6
6
19 (*)
13 (*)
19
22
11
8
11
23
Ampère
7.5
7.5
20
30
30
10
10
10
10
10
7.5
40
40
10
10
10
7.5
10
20
20
20
7.5
Localização
fig. 75
fig. 73
fig. 75
fig. 73
fig. 75
fig. 73
fig. 78
fig. 78
fig. 78
fig. 73
fig. 73
fig. 75
fig. 75
fig. 73
fig. 78
fig. 73
fig. 73
fig. 78
fig. 78
fig. 73
fig. 78
fig. 73
