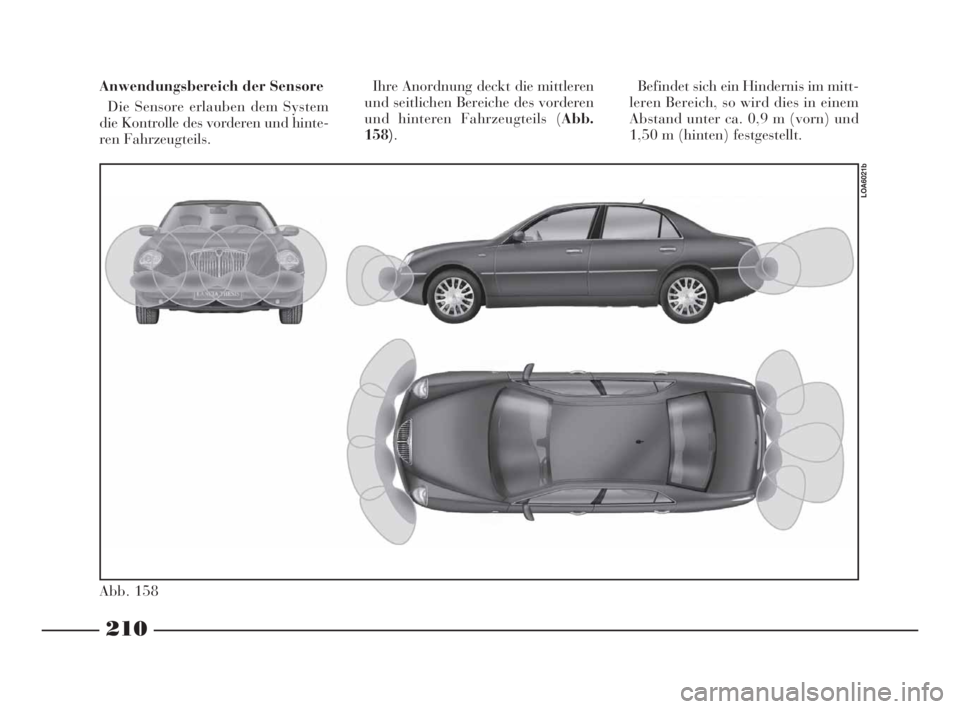

Abb. 158
LOA6021b
Anwendungsbereich der Sensore
Die Sensore erlauben dem System
die Kontrolle des vorderen und hinte-
ren Fahrzeugteils. Ihre Anordnung deckt die mittleren
und seitlichen Bereiche des vorderen
und hinteren Fahrzeugteils (Abb.
158).Befindet sich ein Hindernis im mitt-
leren Bereich, so wird dies in einem
Abstand unter ca. 0,9 m (vorn) und
1,50 m (hinten) festgestellt.
194-249 Thesis TED 11-10-2007 12:16 Pagina 210

211
211NeroMagenta = pantone 032603 45 739 Thesis TED

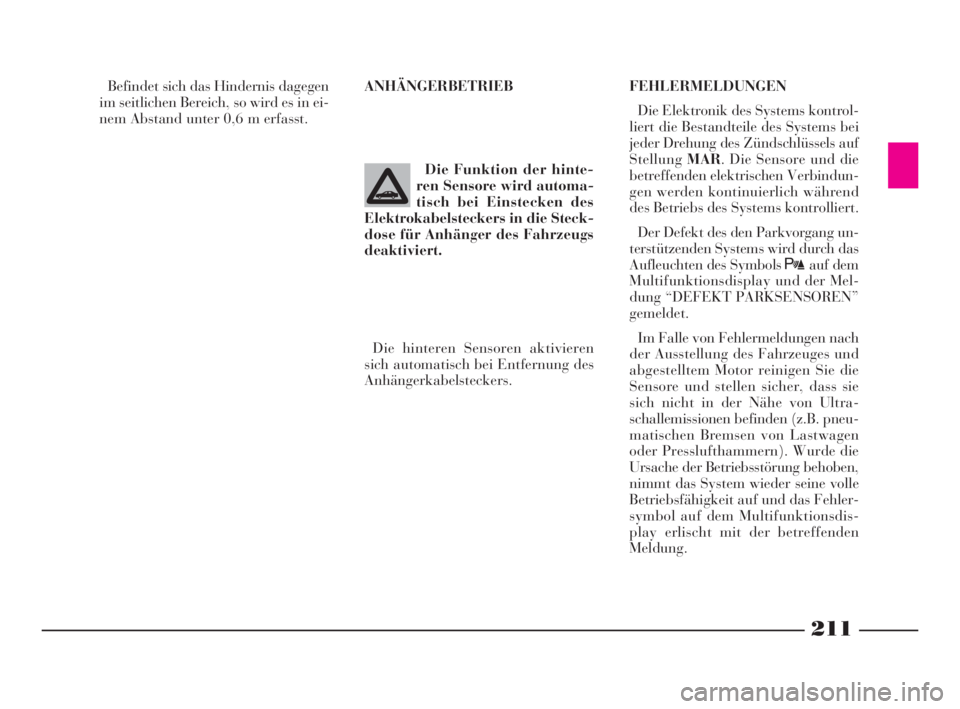

Befindet sich das Hindernis dagegen
im seitlichen Bereich, so wird es in ei-
nem Abstand unter 0,6 m erfasst.
Die hinteren Sensoren aktivieren
sich automatisch bei Entfernung des
Anhängerkabelsteckers.FEHLERMELDUNGEN
Die Elektronik des Systems kontrol-
liert die Bestandteile des Systems bei
jeder Drehung des Zündschlüssels auf
StellungMAR. Die Sensore und die
betreffenden elektrischen Verbindun-
gen werden kontinuierlich während
des Betriebs des Systems kontrolliert.
Der Defekt des den Parkvorgang un-
terstützenden Systems wird durch das
Aufleuchten des Symbols tauf dem
Multifunktionsdisplay und der Mel-
dung “DEFEKT PARKSENSOREN”
gemeldet.
Im Falle von Fehlermeldungen nach
der Ausstellung des Fahrzeuges und
abgestelltem Motor reinigen Sie die
Sensore und stellen sicher, dass sie
sich nicht in der Nähe von Ultra-
schallemissionen befinden (z.B. pneu-
matischen Bremsen von Lastwagen
oder Presslufthammern). Wurde die
Ursache der Betriebsstörung behoben,
nimmt das System wieder seine volle
Betriebsfähigkeit auf und das Fehler-
symbol auf dem Multifunktionsdis-
play erlischt mit der betreffenden
Meldung. Die Funktion der hinte-
ren Sensore wird automa-
tisch bei Einstecken des
Elektrokabelsteckers in die Steck-
dose für Anhänger des Fahrzeugs
deaktiviert.ANHÄNGERBETRIEB
194-249 Thesis TED 11-10-2007 12:16 Pagina 211

212
212NeroMagenta = pantone 032603 45 739 Thesis TED

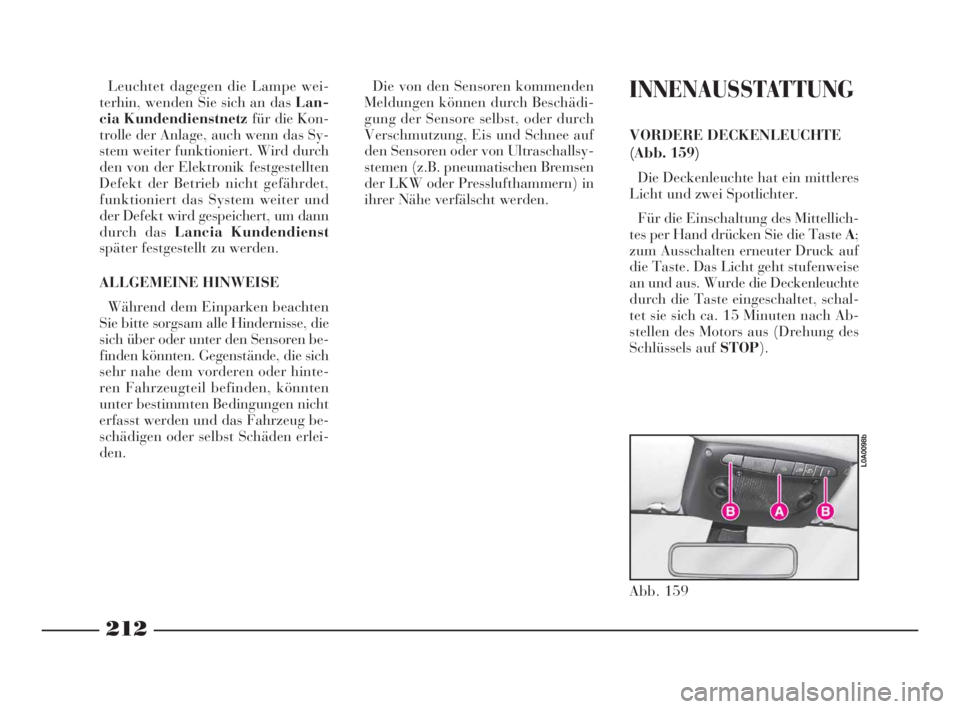

Leuchtet dagegen die Lampe wei-
terhin, wenden Sie sich an das Lan-
cia Kundendienstnetz für die Kon-
trolle der Anlage, auch wenn das Sy-
stem weiter funktioniert. Wird durch
den von der Elektronik festgestellten
Defekt der Betrieb nicht gefährdet,
funktioniert das System weiter und
der Defekt wird gespeichert, um dann
durch das Lancia Kundendienst
später festgestellt zu werden.
ALLGEMEINE HINWEISE
Während dem Einparken beachten
Sie bitte sorgsam alle Hindernisse, die
sich über oder unter den Sensoren be-
finden könnten. Gegenstände, die sich
sehr nahe dem vorderen oder hinte-
ren Fahrzeugteil befinden, könnten
unter bestimmten Bedingungen nicht
erfasst werden und das Fahrzeug be-
schädigen oder selbst Schäden erlei-
den.Die von den Sensoren kommenden
Meldungen können durch Beschädi-
gung der Sensore selbst, oder durch
Verschmutzung, Eis und Schnee auf
den Sensoren oder von Ultraschallsy-
stemen (z.B. pneumatischen Bremsen
der LKW oder Presslufthammern) in
ihrer Nähe verfälscht werden.INNENAUSSTATTUNG
VORDERE DECKENLEUCHTE
(Abb. 159)
Die Deckenleuchte hat ein mittleres
Licht und zwei Spotlichter.
Für die Einschaltung des Mittellich-
tes per Hand drücken Sie die Taste A;
zum Ausschalten erneuter Druck auf
die Taste. Das Licht geht stufenweise
an und aus. Wurde die Deckenleuchte
durch die Taste eingeschaltet, schal-
tet sie sich ca. 15 Minuten nach Ab-
stellen des Motors aus (Drehung des
Schlüssels auf STOP).
Abb. 159
L0A0098b
194-249 Thesis TED 11-10-2007 12:16 Pagina 212

213
213NeroMagenta = pantone 032603 45 739 Thesis TED

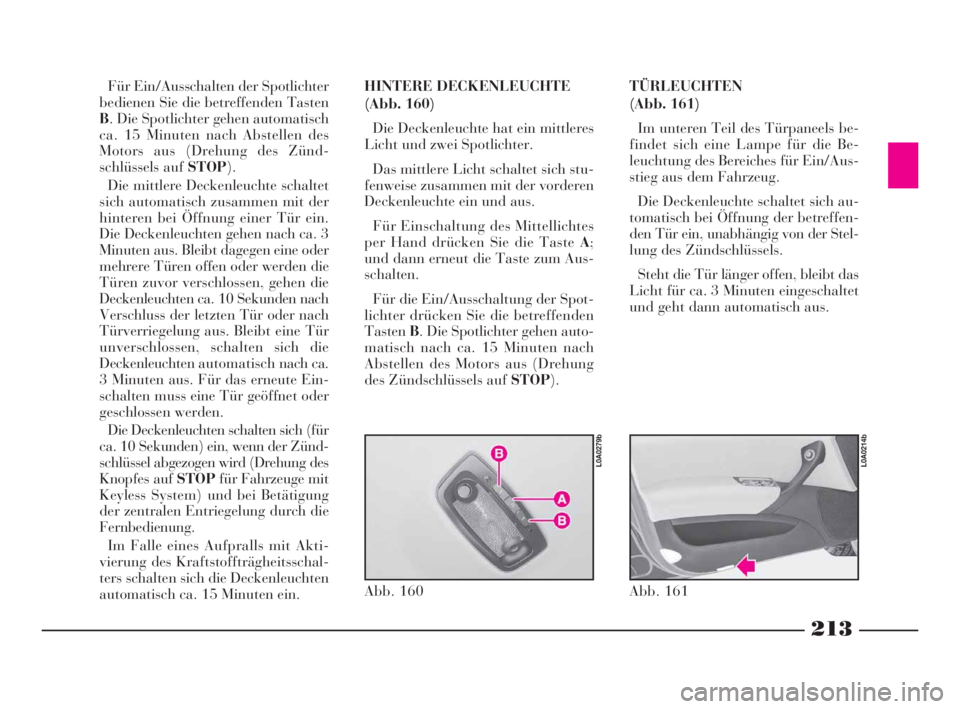

Für Ein/Ausschalten der Spotlichter
bedienen Sie die betreffenden Tasten
B. Die Spotlichter gehen automatisch
ca. 15 Minuten nach Abstellen des
Motors aus (Drehung des Zünd-
schlüssels auf STOP).
Die mittlere Deckenleuchte schaltet
sich automatisch zusammen mit der
hinteren bei Öffnung einer Tür ein.
Die Deckenleuchten gehen nach ca. 3
Minuten aus. Bleibt dagegen eine oder
mehrere Türen offen oder werden die
Türen zuvor verschlossen, gehen die
Deckenleuchten ca. 10 Sekunden nach
Verschluss der letzten Tür oder nach
Türverriegelung aus. Bleibt eine Tür
unverschlossen, schalten sich die
Deckenleuchtenautomatischnach ca.
3 Minuten aus. Für das erneute Ein-
schalten muss eine Tür geöffnet oder
geschlossen werden.
Die Deckenleuchten schalten sich (für
ca. 10 Sekunden) ein, wenn der Zünd-
schlüssel abgezogen wird (Drehung des
Knopfes auf STOPfür Fahrzeuge mit
Keyless System) und bei Betätigung
der zentralen Entriegelung durch die
Fernbedienung.
Im Falle eines Aufpralls mit Akti-
vierung des Kraftstoffträgheitsschal-
ters schalten sich die Deckenleuchten
automatisch ca. 15 Minuten ein.HINTERE DECKENLEUCHTE
(Abb. 160)
Die Deckenleuchte hat ein mittleres
Licht und zwei Spotlichter.
Das mittlere Licht schaltet sich stu-
fenweise zusammen mit der vorderen
Deckenleuchte ein und aus.
Für Einschaltung des Mittellichtes
per Hand drücken Sie die Taste A;
und dann erneut die Taste zum Aus-
schalten.
Für die Ein/Ausschaltung der Spot-
lichter drücken Sie die betreffenden
TastenB. Die Spotlichter gehen auto-
matisch nach ca. 15 Minuten nach
Abstellen des Motors aus (Drehung
des Zündschlüssels auf STOP).TÜRLEUCHTEN
(Abb. 161)
Im unteren Teil des Türpaneels be-
findet sich eine Lampe für die Be-
leuchtung des Bereiches für Ein/Aus-
stieg aus dem Fahrzeug.
Die Deckenleuchte schaltet sich au-
tomatisch bei Öffnung der betreffen-
den Tür ein, unabhängig von der Stel-
lung des Zündschlüssels.
Steht die Tür länger offen, bleibt das
Licht für ca. 3 Minuten eingeschaltet
und geht dann automatisch aus.
Abb. 160
L0A0279b
Abb. 161
L0A0214b
194-249 Thesis TED 11-10-2007 12:16 Pagina 213

214
214NeroMagenta = pantone 032603 45 739 Thesis TED

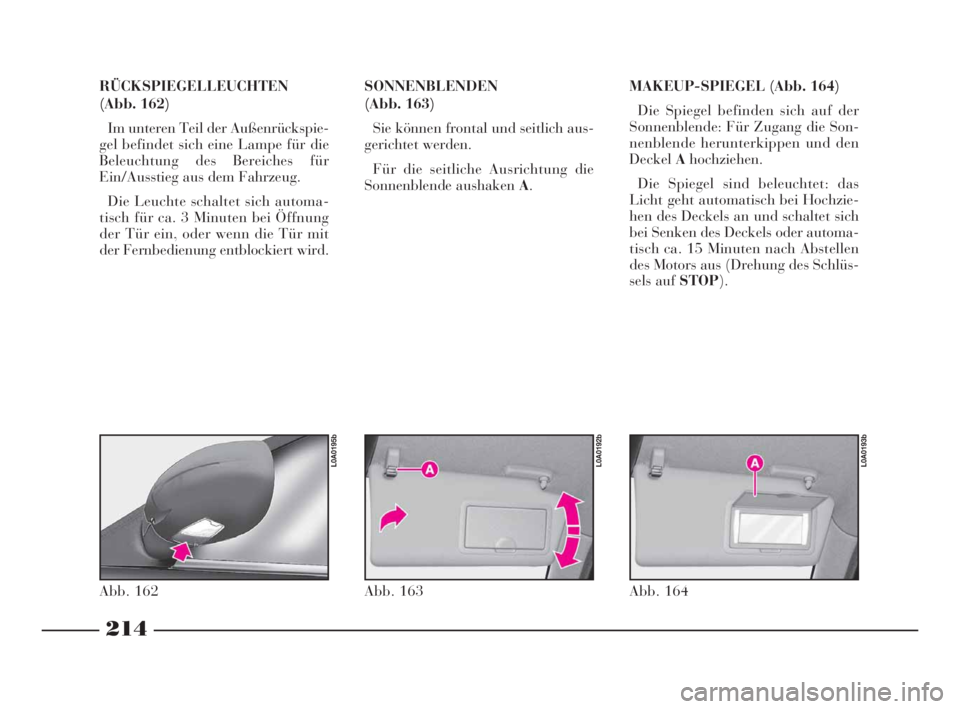

RÜCKSPIEGELLEUCHTEN
(Abb. 162)
Im unteren Teil der Außenrückspie-
gel befindet sich eine Lampe für die
Beleuchtung des Bereiches für
Ein/Ausstieg aus dem Fahrzeug.
Die Leuchte schaltet sich automa-
tisch für ca. 3 Minuten bei Öffnung
der Tür ein, oder wenn die Tür mit
der Fernbedienung entblockiert wird.SONNENBLENDEN
(Abb. 163)
Sie können frontal und seitlich aus-
gerichtet werden.
Für die seitliche Ausrichtung die
Sonnenblende aushaken A.MAKEUP-SPIEGEL (Abb. 164)
Die Spiegel befinden sich auf der
Sonnenblende: Für Zugang die Son-
nenblende herunterkippen und den
DeckelAhochziehen.
Die Spiegel sind beleuchtet: das
Licht geht automatisch bei Hochzie-
hen des Deckels an und schaltet sich
bei Senken des Deckels oder automa-
tisch ca. 15 Minuten nach Abstellen
des Motors aus (Drehung des Schlüs-
sels auf STOP).
Abb. 162
L0A0195b
Abb. 163
L0A0192b
Abb. 164
L0A0193b
194-249 Thesis TED 11-10-2007 12:16 Pagina 214

215
215NeroMagenta = pantone 032603 45 739 Thesis TED

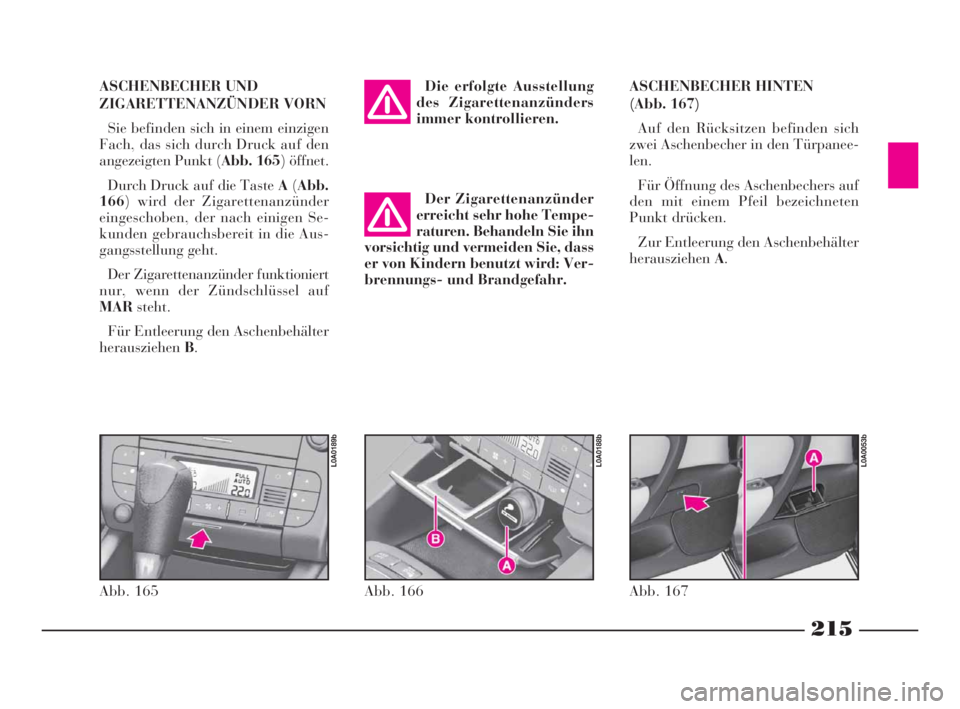

ASCHENBECHER UND
ZIGARETTENANZÜNDER VORN
Sie befinden sich in einem einzigen
Fach, das sich durch Druck auf den
angezeigten Punkt (Abb. 165) öffnet.
Durch Druck auf die Taste A(Abb.
166) wird der Zigarettenanzünder
eingeschoben, der nach einigen Se-
kunden gebrauchsbereit in die Aus-
gangsstellung geht.
Der Zigarettenanzünder funktioniert
nur, wenn der Zündschlüssel auf
MARsteht.
Für Entleerung den Aschenbehälter
herausziehenB.Die erfolgte Ausstellung
des Zigarettenanzünders
immer kontrollieren.
Der Zigarettenanzünder
erreicht sehr hohe Tempe-
raturen. Behandeln Sie ihn
vorsichtig und vermeiden Sie, dass
er von Kindern benutzt wird: Ver-
brennungs- und Brandgefahr.ASCHENBECHER HINTEN
(Abb. 167)
Auf den Rücksitzen befinden sich
zwei Aschenbecher in den Türpanee-
len.
Für Öffnung des Aschenbechers auf
den mit einem Pfeil bezeichneten
Punkt drücken.
Zur Entleerung den Aschenbehälter
herausziehenA.
Abb. 165
L0A0189b
Abb. 166
L0A0188b
Abb. 167
L0A0053b
194-249 Thesis TED 11-10-2007 12:16 Pagina 215

216
216NeroMagenta = pantone 032603 45 739 Thesis TED

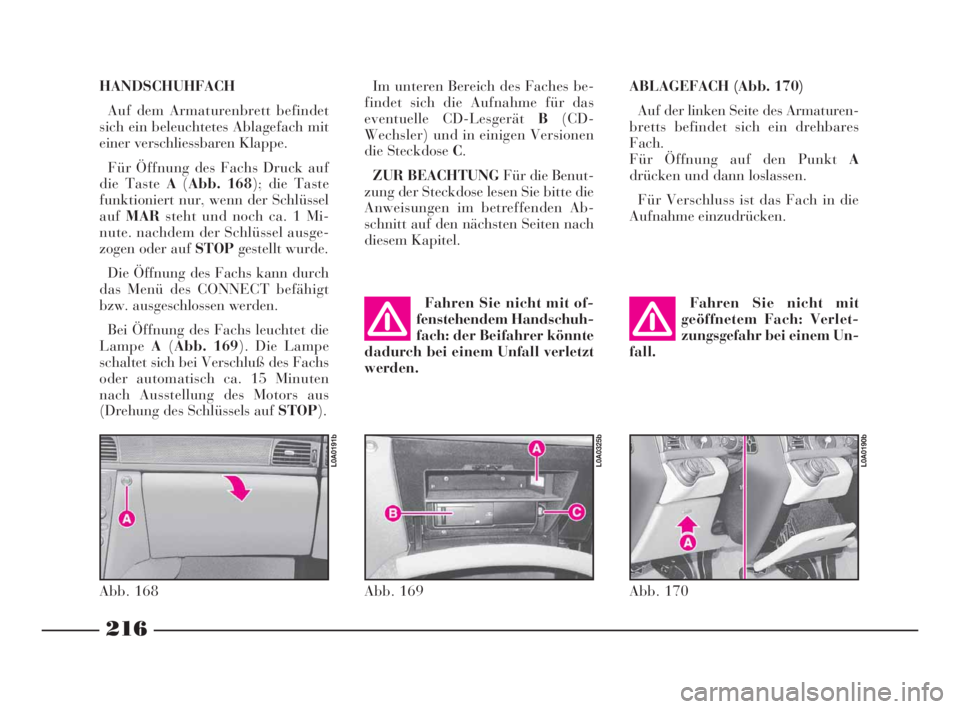

HANDSCHUHFACH
Auf dem Armaturenbrett befindet
sich ein beleuchtetes Ablagefach mit
einer verschliessbaren Klappe.
Für Öffnung des Fachs Druck auf
die Taste A(Abb. 168); die Taste
funktioniert nur, wenn der Schlüssel
aufMARsteht und noch ca. 1 Mi-
nute. nachdem der Schlüssel ausge-
zogen oder auf STOPgestellt wurde.
Die Öffnung des Fachs kann durch
das Menü des CONNECT befähigt
bzw. ausgeschlossen werden.
Bei Öffnung des Fachs leuchtet die
LampeA(Abb. 169). Die Lampe
schaltet sich bei Verschluß des Fachs
oder automatisch ca. 15 Minuten
nach Ausstellung des Motors aus
(Drehung des Schlüssels auf STOP).Im unteren Bereich des Faches be-
findet sich die Aufnahme für das
eventuelle CD-Lesgerät B(CD-
Wechsler) und in einigen Versionen
die Steckdose C.
ZUR BEACHTUNGFür die Benut-
zung der Steckdose lesen Sie bitte die
Anweisungen im betreffenden Ab-
schnitt auf den nächsten Seiten nach
diesem Kapitel.
Fahren Sie nicht mit of-
fenstehendem Handschuh-
fach: der Beifahrer könnte
dadurch bei einem Unfall verletzt
werden.ABLAGEFACH (Abb. 170)
Auf der linken Seite des Armaturen-
bretts befindet sich ein drehbares
Fach.
Für Öffnung auf den Punkt A
drücken und dann loslassen.
Für Verschluss ist das Fach in die
Aufnahme einzudrücken.
Fahren Sie nicht mit
geöffnetem Fach: Verlet-
zungsgefahr bei einem Un-
fall.
Abb. 168
L0A0191b
Abb. 169
L0A0325b
Abb. 170
L0A0190b
194-249 Thesis TED 11-10-2007 12:16 Pagina 216

217
217NeroMagenta = pantone 032603 45 739 Thesis TED

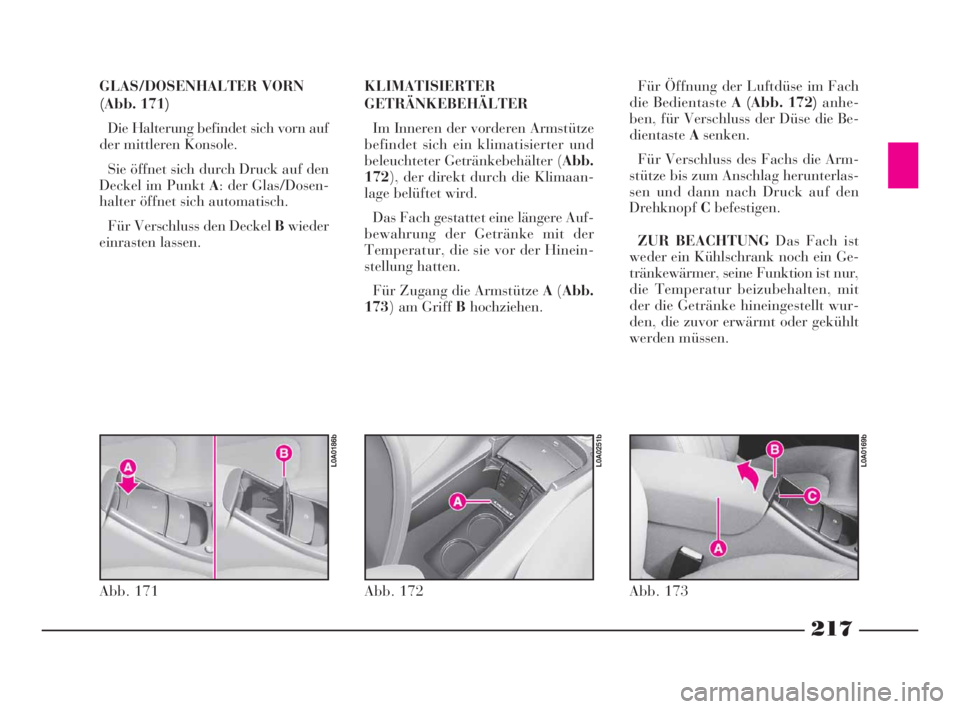

GLAS/DOSENHALTER VORN
(Abb. 171)
Die Halterung befindet sich vorn auf
der mittleren Konsole.
Sie öffnet sich durch Druck auf den
Deckel im Punkt A: der Glas/Dosen-
halter öffnet sich automatisch.
Für Verschluss den Deckel Bwieder
einrasten lassen.KLIMATISIERTER
GETRÄNKEBEHÄLTER
Im Inneren der vorderen Armstütze
befindet sich ein klimatisierter und
beleuchteter Getränkebehälter (Abb.
172), der direkt durch die Klimaan-
lage belüftet wird.
Das Fach gestattet eine längere Auf-
bewahrung der Getränke mit der
Temperatur, die sie vor der Hinein-
stellung hatten.
Für Zugang die Armstütze A(Abb.
173) am Griff Bhochziehen.Für Öffnung der Luftdüse im Fach
die Bedientaste A (Abb. 172)anhe-
ben, für Verschluss der Düse die Be-
dientasteAsenken.
Für Verschluss des Fachs die Arm-
stütze bis zum Anschlag herunterlas-
sen und dann nach Druck auf den
DrehknopfCbefestigen.
ZUR BEACHTUNGDas Fach ist
weder ein Kühlschrank noch ein Ge-
tränkewärmer, seine Funktion ist nur,
die Temperatur beizubehalten, mit
der die Getränke hineingestellt wur-
den, die zuvor erwärmt oder gekühlt
werden müssen.
Abb. 171
L0A0186b
Abb. 172
L0A0251b
Abb. 173
L0A0169b
194-249 Thesis TED 11-10-2007 12:16 Pagina 217

218
218NeroMagenta = pantone 032603 45 739 Thesis TED

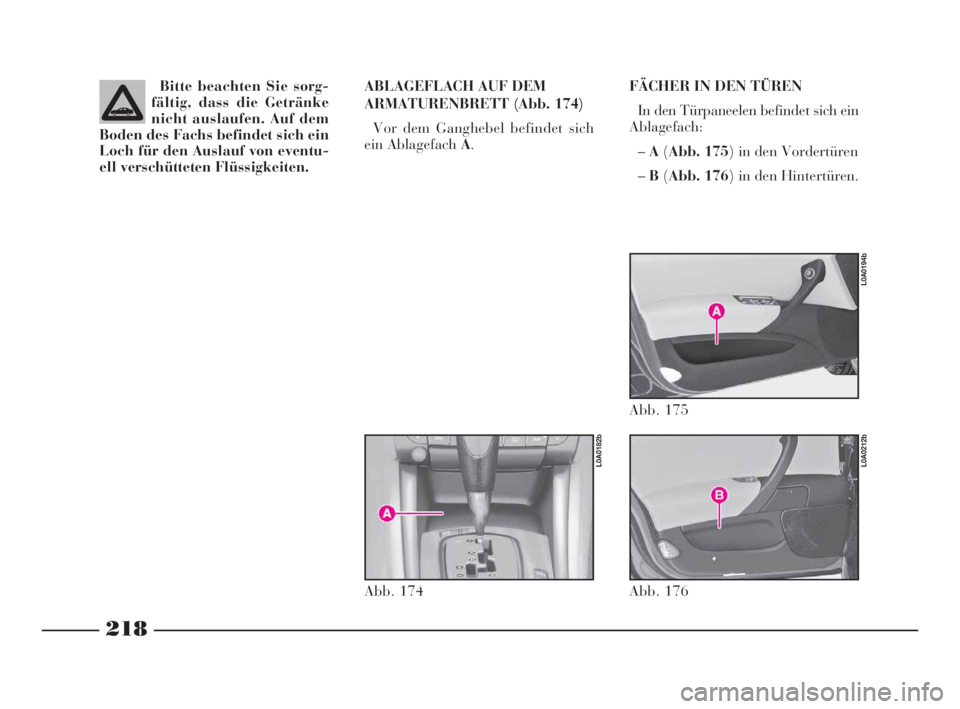

Bitte beachten Sie sorg-
fältig, dass die Getränke
nicht auslaufen. Auf dem
Boden des Fachs befindet sich ein
Loch für den Auslauf von eventu-
ell verschütteten Flüssigkeiten.ABLAGEFLACH AUF DEM
ARMATURENBRETT (Abb. 174)
Vor dem Ganghebel befindet sich
ein Ablagefach A.FÄCHER IN DEN TÜREN
In den Türpaneelen befindet sich ein
Ablagefach:
–A(Abb. 175) in den Vordertüren
–B(Abb. 176) in den Hintertüren.
Abb. 174
L0A0182b
Abb. 176
L0A0212b
Abb. 175
L0A0194b
194-249 Thesis TED 11-10-2007 12:16 Pagina 218

219
219NeroMagenta = pantone 032603 45 739 Thesis TED

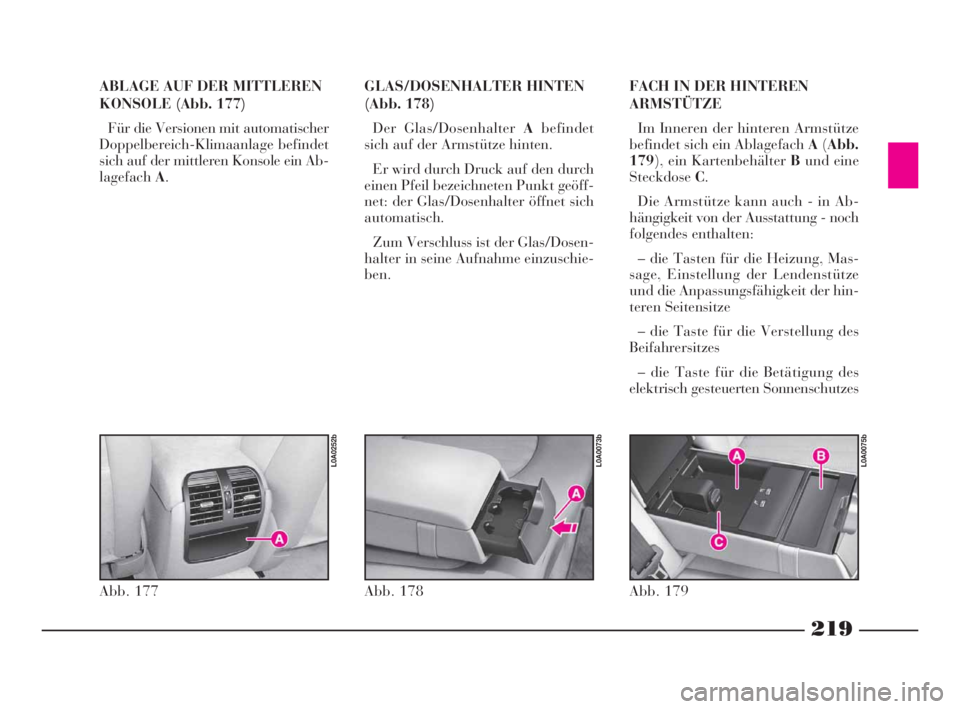

GLAS/DOSENHALTER HINTEN
(Abb. 178)
Der Glas/Dosenhalter Abefindet
sich auf der Armstütze hinten.
Er wird durch Druck auf den durch
einen Pfeil bezeichneten Punkt geöff-
net: der Glas/Dosenhalter öffnet sich
automatisch.
Zum Verschluss ist der Glas/Dosen-
halter in seine Aufnahme einzuschie-
ben.FACH IN DER HINTEREN
ARMSTÜTZE
Im Inneren der hinteren Armstütze
befindet sich ein Ablagefach A(Abb.
179), ein Kartenbehälter Bund eine
SteckdoseC.
Die Armstütze kann auch - in Ab-
hängigkeit von der Ausstattung - noch
folgendes enthalten:
– die Tasten für die Heizung, Mas-
sage, Einstellung der Lendenstütze
und die Anpassungsfähigkeit der hin-
teren Seitensitze
– die Taste für die Verstellung des
Beifahrersitzes
– die Taste für die Betätigung des
elektrisch gesteuerten Sonnenschutzes
Abb. 178
L0A0073b
Abb. 179
L0A0075b
Abb. 177
L0A0252b
ABLAGE AUF DER MITTLEREN
KONSOLE (Abb. 177)
Für die Versionen mit automatischer
Doppelbereich-Klimaanlage befindet
sich auf der mittleren Konsole ein Ab-
lagefachA.
194-249 Thesis TED 11-10-2007 12:16 Pagina 219
