Lancia Thesis 2009 Manual de Empleo y Cuidado (in Spanish)

290

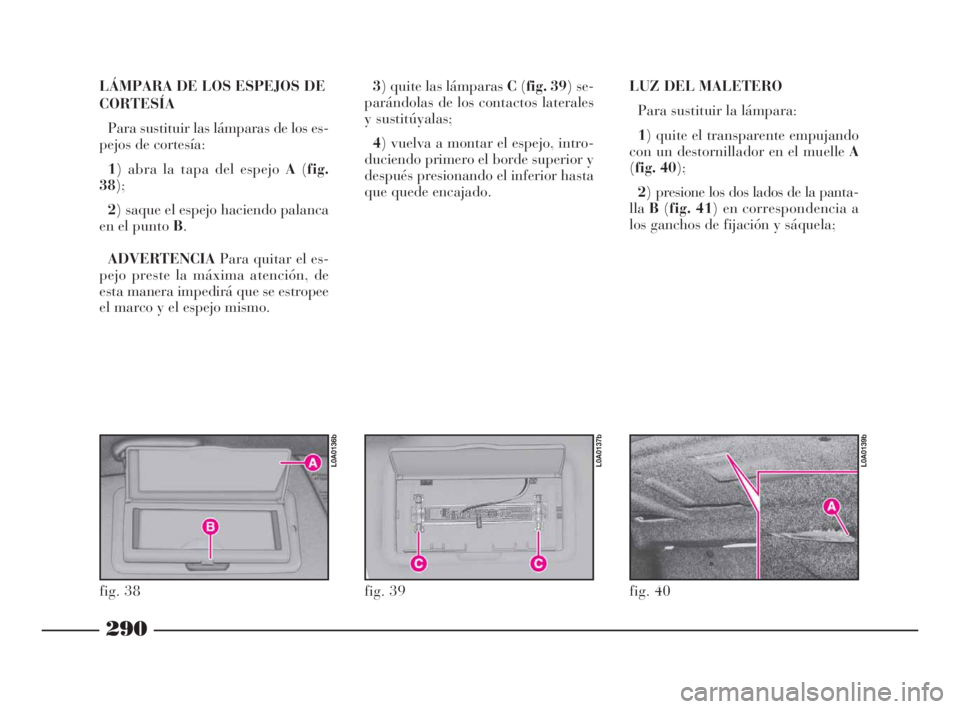

LÁMPARA DE LOS ESPEJOS DE
CORTESÍA
Para sustituir las lámparas de los es-
pejos de cortesía:
1) abra la tapa del espejo A(fig.
38);
2) saque el espejo haciendo palanca
en el punto B.
ADVERTENCIAPara quitar el es-
pejo preste la máxima atención, de
esta manera impedirá que se estropee
el marco y el espejo mismo.3) quite las lámparas C(fig. 39) se-
parándolas de los contactos laterales
y sustitúyalas;
4) vuelva a montar el espejo, intro-
duciendo primero el borde superior y
después presionando el inferior hasta
que quede encajado.LUZ DEL MALETERO
Para sustituir la lámpara:
1) quite el transparente empujando
con un destornillador en el muelle A
(fig. 40);
2) presione los dos lados de la panta-
llaB(fig. 41) en correspondencia a
los ganchos de fijación y sáquela;
fig. 38
L0A0136b
fig. 39
L0A0137b
fig. 40
L0A0139b
271-310 Thesis SPA 11-10-2007 14:21 Pagina 290

291

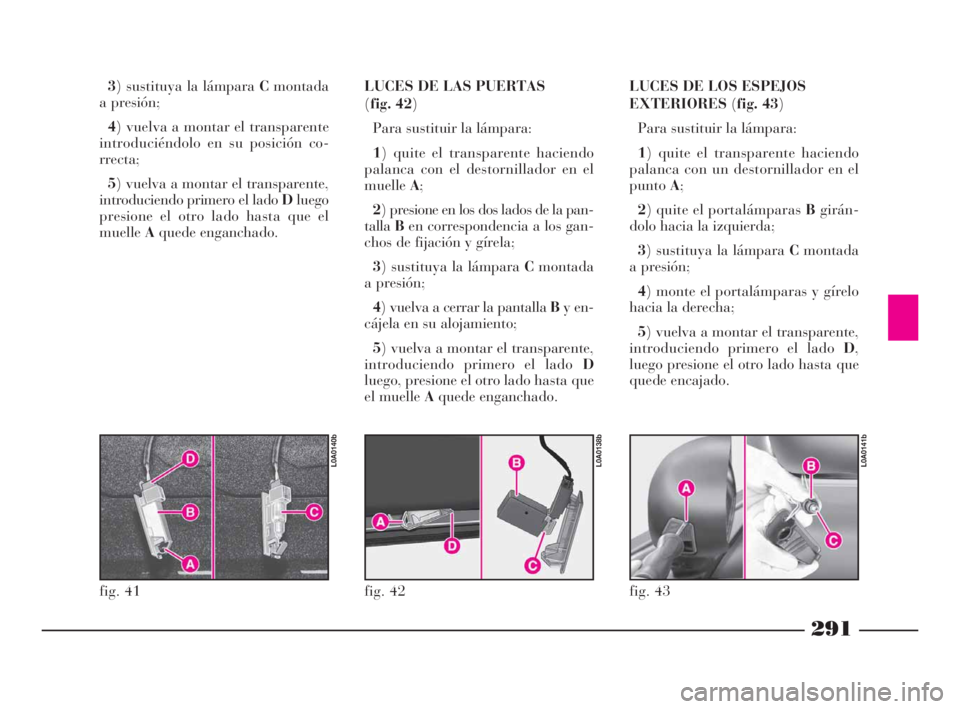

3) sustituya la lámpara Cmontada
a presión;
4) vuelva a montar el transparente
introduciéndolo en su posición co-
rrecta;
5) vuelva a montar el transparente,
introduciendo primero el lado Dluego
presione el otro lado hasta que el
muelleAquede enganchado.LUCES DE LAS PUERTAS
(fig. 42)
Para sustituir la lámpara:
1) quite el transparente haciendo
palanca con el destornillador en el
muelleA;
2) presione en los dos lados de la pan-
tallaBen correspondencia a los gan-
chos de fijación y gírela;
3) sustituya la lámpara Cmontada
a presión;
4) vuelva a cerrar la pantalla By en-
cájela en su alojamiento;
5) vuelva a montar el transparente,
introduciendo primero el lado D
luego, presione el otro lado hasta que
el muelle Aquede enganchado.LUCES DE LOS ESPEJOS
EXTERIORES(fig. 43)
Para sustituir la lámpara:
1) quite el transparente haciendo
palanca con un destornillador en el
puntoA;
2) quite el portalámparas Bgirán-
dolo hacia la izquierda;
3) sustituya la lámpara Cmontada
a presión;
4) monte el portalámparas y gírelo
hacia la derecha;
5) vuelva a montar el transparente,
introduciendo primero el lado D,
luego presione el otro lado hasta que
quede encajado.
fig. 42
L0A0138b
fig. 43
L0A0141b
fig. 41
L0A0140b
271-310 Thesis SPA 11-10-2007 14:21 Pagina 291

292

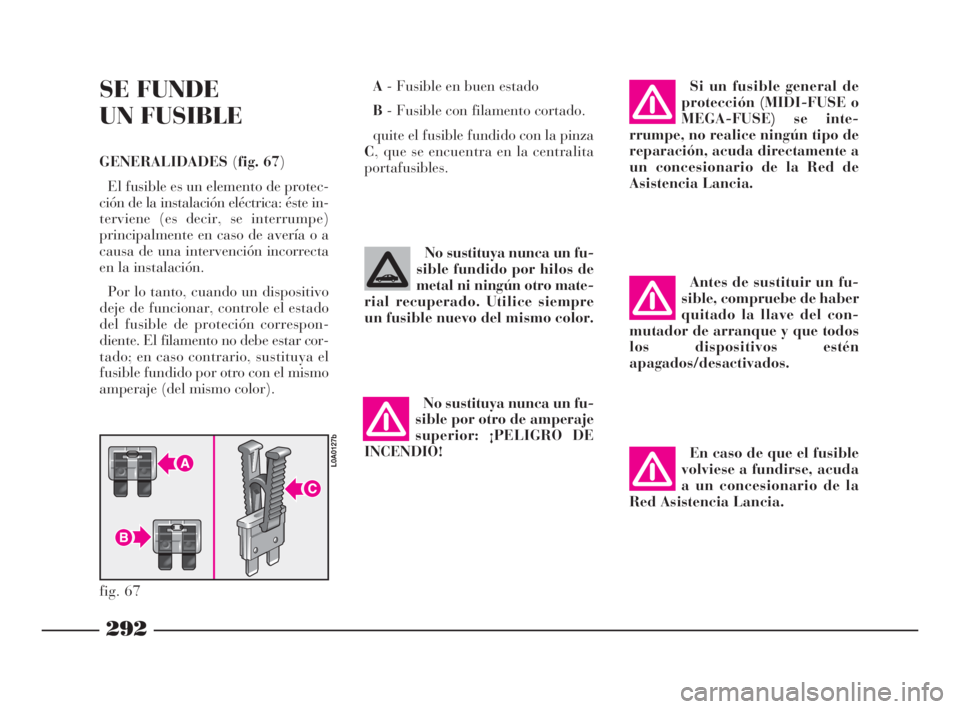

SE FUNDE
UN FUSIBLE
GENERALIDADES(fig. 67)
El fusible es un elemento de protec-
ción de la instalación eléctrica: éste in-
terviene (es decir, se interrumpe)
principalmente en caso de avería o a
causa de una intervención incorrecta
en la instalación.
Por lo tanto, cuando un dispositivo
deje de funcionar, controle el estado
del fusible de proteción correspon-
diente. El filamento no debe estar cor-
tado; en caso contrario, sustituya el
fusible fundido por otro con el mismo
amperaje (del mismo color).A- Fusible en buen estado
B- Fusible con filamento cortado.
quite el fusible fundido con la pinza
C, que se encuentra en la centralita
portafusibles.
Antes de sustituir un fu-
sible, compruebe de haber
quitado la llave del con-
mutador de arranque y que todos
los dispositivos estén
apagados/desactivados.
fig. 67
L0A0127b
No sustituya nunca un fu-
sible fundido por hilos de
metal ni ningún otro mate-
rial recuperado. Utilice siempre
un fusible nuevo del mismo color.
No sustituya nunca un fu-
sible por otro de amperaje
superior: ¡PELIGRO DE
INCENDIO!Si un fusible general de
protección (MIDI-FUSE o
MEGA-FUSE) se inte-
rrumpe, no realice ningún tipo de
reparación, acuda directamente a
un concesionario de la Red de
Asistencia Lancia.
En caso de que el fusible
volviese a fundirse, acuda
a un concesionario de la
Red Asistencia Lancia.
271-310 Thesis SPA 11-10-2007 14:21 Pagina 292

293

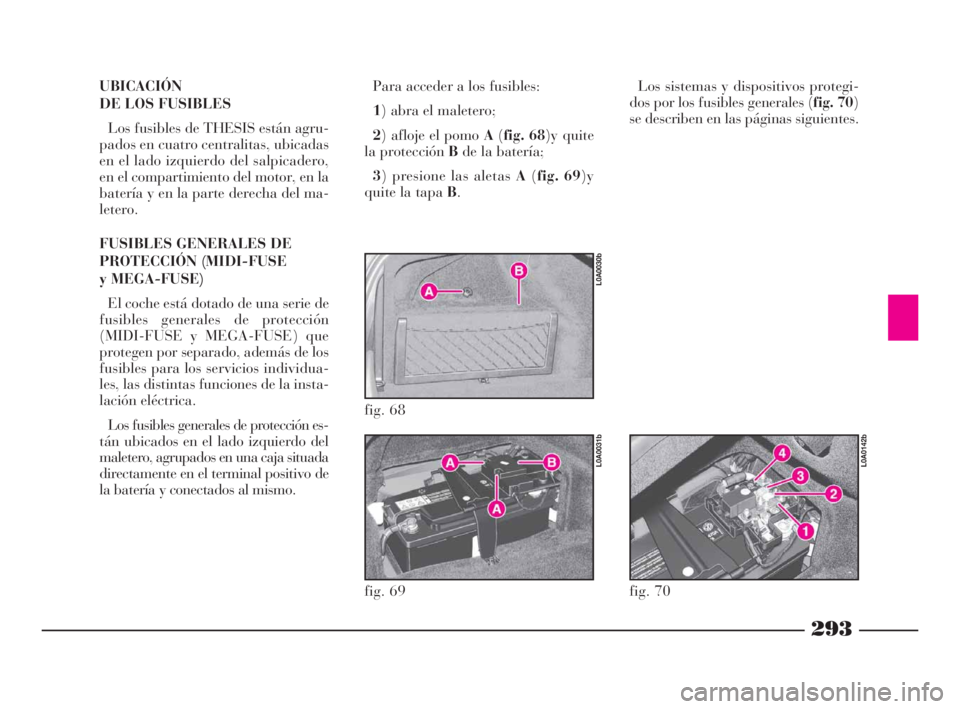

UBICACIÓN
DE LOS FUSIBLES
Los fusibles de THESIS están agru-
pados en cuatro centralitas, ubicadas
en el lado izquierdo del salpicadero,
en el compartimiento del motor, en la
batería y en la parte derecha del ma-
letero.
FUSIBLES GENERALES DE
PROTECCIÓN (MIDI-FUSE
y MEGA-FUSE)
El coche está dotado de una serie de
fusibles generales de protección
(MIDI-FUSE y MEGA-FUSE) que
protegen por separado, además de los
fusibles para los servicios individua-
les, las distintas funciones de la insta-
lación eléctrica.
Los fusibles generales de protección es-
tán ubicados en el lado izquierdo del
maletero, agrupados en una caja situada
directamente en el terminal positivo de
la batería y conectados al mismo.Para acceder a los fusibles:
1) abra el maletero;
2) afloje el pomo A(fig. 68)y quite
la protección Bde la batería;
3) presione las aletas A(fig. 69)y
quite la tapa B.Los sistemas y dispositivos protegi-
dos por los fusibles generales (fig. 70)
se describen en las páginas siguientes.
fig. 68
L0A0030b
fig. 69
L0A0031b
fig. 70
L0A0142b
271-310 Thesis SPA 11-10-2007 14:21 Pagina 293

294

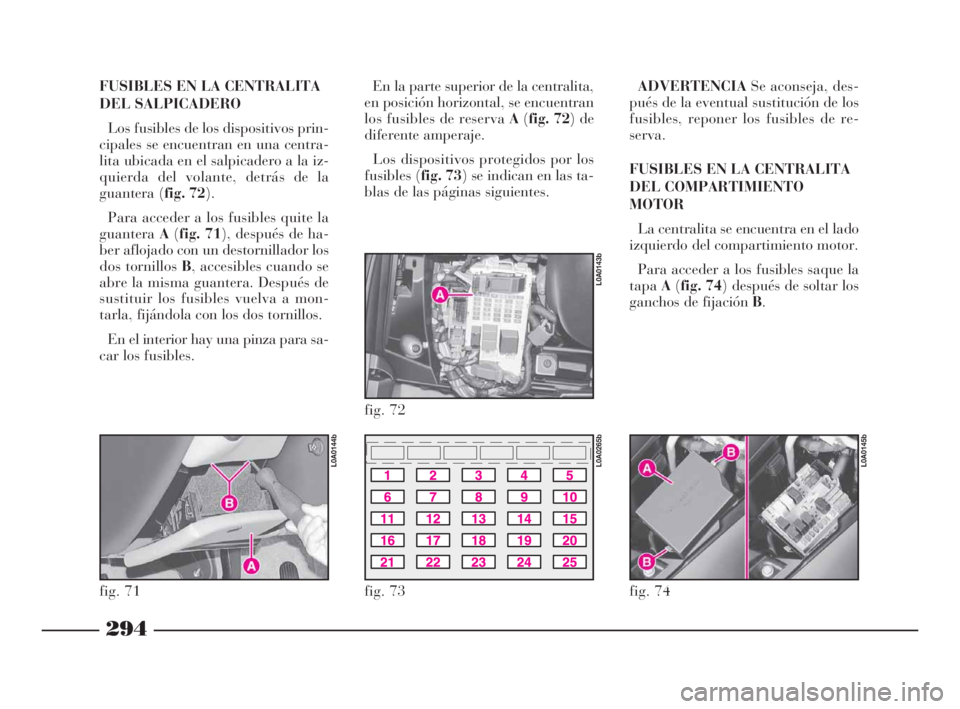

FUSIBLES EN LA CENTRALITA
DEL SALPICADERO
Los fusibles de los dispositivos prin-
cipales se encuentran en una centra-
lita ubicada en el salpicadero a la iz-
quierda del volante, detrás de la
guantera (fig. 72).
Para acceder a los fusibles quite la
guanteraA(fig. 71), después de ha-
ber aflojado con un destornillador los
dos tornillos B, accesibles cuando se
abre la misma guantera. Después de
sustituir los fusibles vuelva a mon-
tarla, fijándola con los dos tornillos.
En el interior hay una pinza para sa-
car los fusibles.En la parte superior de la centralita,
en posición horizontal, se encuentran
los fusibles de reservaA(fig. 72) de
diferente amperaje.
Los dispositivos protegidos por los
fusibles (fig. 73) se indican en las ta-
blas de las páginas siguientes.ADVERTENCIASe aconseja, des-
pués de la eventual sustitución de los
fusibles, reponer los fusibles de re-
serva.
FUSIBLES EN LA CENTRALITA
DEL COMPARTIMIENTO
MOTOR
La centralita se encuentra en el lado
izquierdo del compartimiento motor.
Para acceder a los fusibles saque la
tapaA(fig. 74) después de soltar los
ganchos de fijación B.
fig. 71
L0A0144b
fig. 72
L0A0143b
fig. 73
L0A0265b
fig. 74
L0A0145b
271-310 Thesis SPA 11-10-2007 14:21 Pagina 294

295

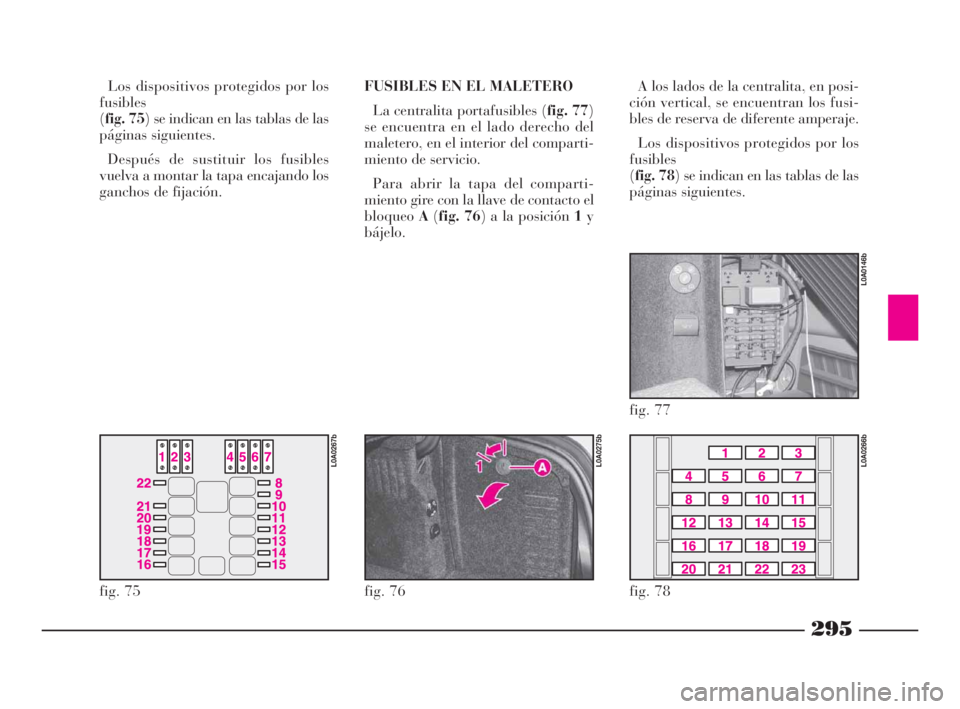

Los dispositivos protegidos por los
fusibles
(fig. 75) se indican en las tablas de las
páginas siguientes.
Después de sustituir los fusibles
vuelva a montar la tapa encajando los
ganchos de fijación.FUSIBLES EN EL MALETERO
La centralita portafusibles (fig. 77)
se encuentra en el lado derecho del
maletero, en el interior del comparti-
miento de servicio.
Para abrir la tapa del comparti-
miento gire con la llave de contacto el
bloqueoA(fig. 76) a la posición 1y
bájelo.A los lados de la centralita, en posi-
ción vertical, se encuentran los fusi-
bles de reserva de diferente amperaje.
Los dispositivos protegidos por los
fusibles
(fig. 78) se indican en las tablas de las
páginas siguientes.
fig. 75
L0A0267b
fig. 76
L0A0275b
fig. 77
L0A0146b
fig. 78
L0A0266b
271-310 Thesis SPA 11-10-2007 14:21 Pagina 295

296

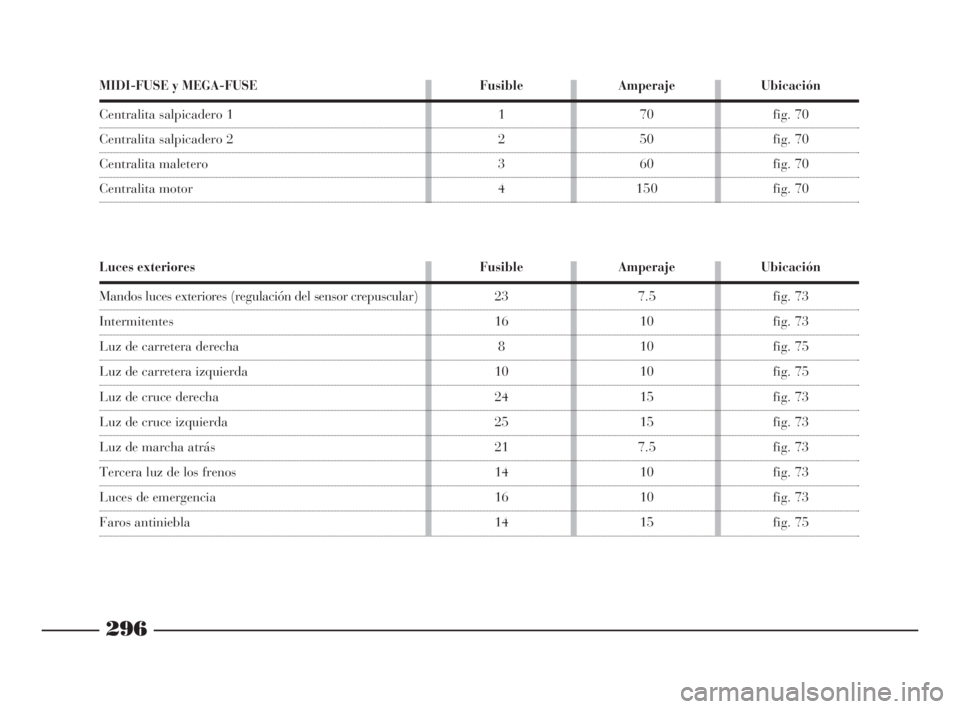

MIDI-FUSE y MEGA-FUSE
Centralita salpicadero 1
Centralita salpicadero 2
Centralita maletero
Centralita motor
Fusible
1
2
3
4
Amperaje
70
50
60
150
Ubicación
fig. 70
fig. 70
fig. 70
fig. 70
Luces exteriores
Mandos luces exteriores (regulación del sensor crepuscular)
Intermitentes
Luz de carretera derecha
Luz de carretera izquierda
Luz de cruce derecha
Luz de cruce izquierda
Luz de marcha atrás
Tercera luz de los frenos
Luces de emergencia
Faros antiniebla
Fusible
23
16
8
10
24
25
21
14
16
14
Amperaje
7.5
10
10
10
15
15
7.5
10
10
15
Ubicación
fig. 73
fig. 73
fig. 75
fig. 75
fig. 73
fig. 73
fig. 73
fig. 73
fig. 73
fig. 75
271-310 Thesis SPA 11-10-2007 14:21 Pagina 296

297

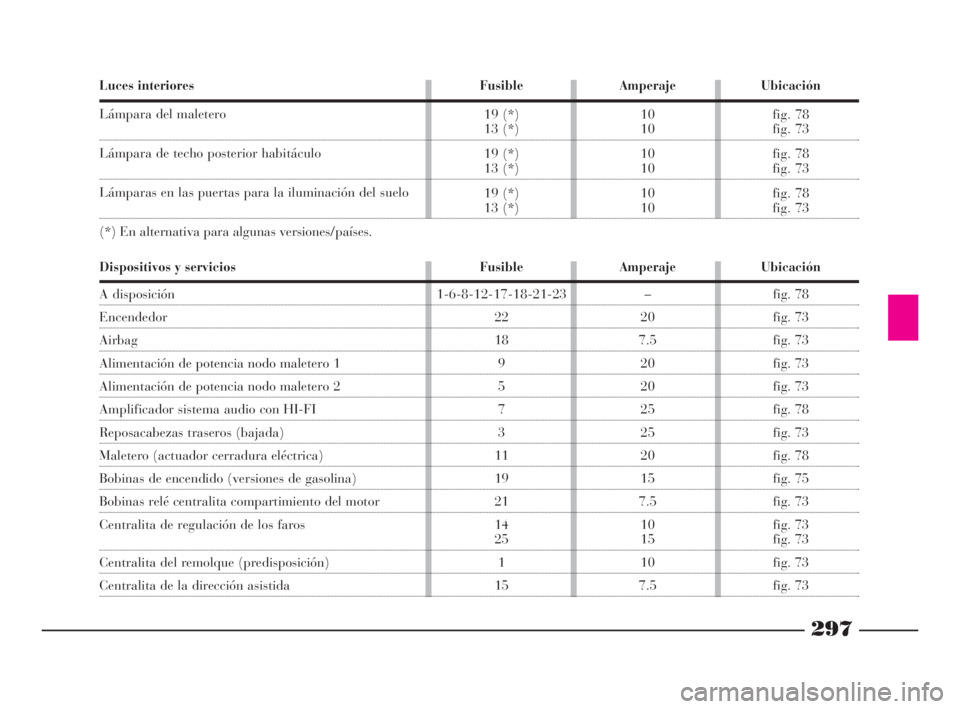

Luces interiores
Lámpara del maletero
Lámpara de techo posterior habitáculo
Lámparas en las puertas para la iluminación del suelo
(*) En alternativa para algunas versiones/países.
Fusible
19 (*)
13 (*)
19 (*)
13 (*)
19 (*)
13 (*)
Amperaje
10
10
10
10
10
10
Ubicación
fig. 78
fig. 73
fig. 78
fig. 73
fig. 78
fig. 73
Dispositivos y servicios
A disposición
Encendedor
Airbag
Alimentación de potencia nodo maletero 1
Alimentación de potencia nodo maletero 2
Amplificador sistema audio con HI-FI
Reposacabezas traseros (bajada)
Maletero (actuador cerradura eléctrica)
Bobinas de encendido (versiones de gasolina)
Bobinas relé centralita compartimiento del motor
Centralita de regulación de los faros
Centralita del remolque (predisposición)
Centralita de la dirección asistida
Fusible
1-6-8-12-17-18-21-23
22
18
9
5
7
3
11
19
21
14
25
1
15
Amperaje
–
20
7.5
20
20
25
25
20
15
7.5
10
15
10
7.5
Ubicación
fig. 78
fig. 73
fig. 73
fig. 73
fig. 73
fig. 78
fig. 73
fig. 78
fig. 75
fig. 73
fig. 73
fig. 73
fig. 73
fig. 73
271-310 Thesis SPA 11-10-2007 14:21 Pagina 297

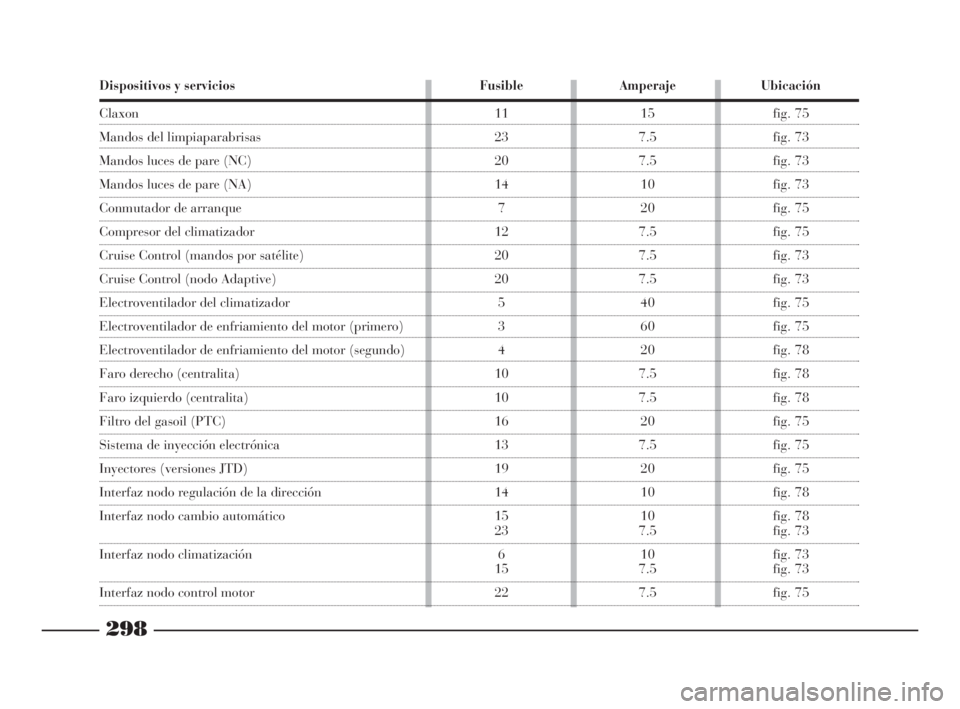

298
Dispositivos y servicios
Claxon
Mandos del limpiaparabrisas
Mandos luces de pare (NC)
Mandos luces de pare (NA)
Conmutador de arranque
Compresor del climatizador
Cruise Control (mandos por satélite)
Cruise Control (nodo Adaptive)
Electroventilador del climatizador
Electroventilador de enfriamiento del motor (primero)
Electroventilador de enfriamiento del motor (segundo)
Faro derecho (centralita)
Faro izquierdo (centralita)
Filtro del gasoil (PTC)
Sistema de inyección electrónica
Inyectores (versiones JTD)
Interfaz nodo regulación de la dirección
Interfaz nodo cambio automático
Interfaz nodo climatización
Interfaz nodo control motor
Fusible
11
23
20
14
7
12
20
20
5
3
4
10
10
16
13
19
14
15
23
6
15
22
Amperaje
15
7.5
7.5
10
20
7.5
7.5
7.5
40
60
20
7.5
7.5
20
7.5
20
10
10
7.5
10
7.5
7.5
Ubicación
fig. 75
fig. 73
fig. 73
fig. 73
fig. 75
fig. 75
fig. 73
fig. 73
fig. 75
fig. 75
fig. 78
fig. 78
fig. 78
fig. 75
fig. 75
fig. 75
fig. 78
fig. 78
fig. 73
fig. 73
fig. 73
fig. 75
271-310 Thesis SPA 11-10-2007 14:21 Pagina 298

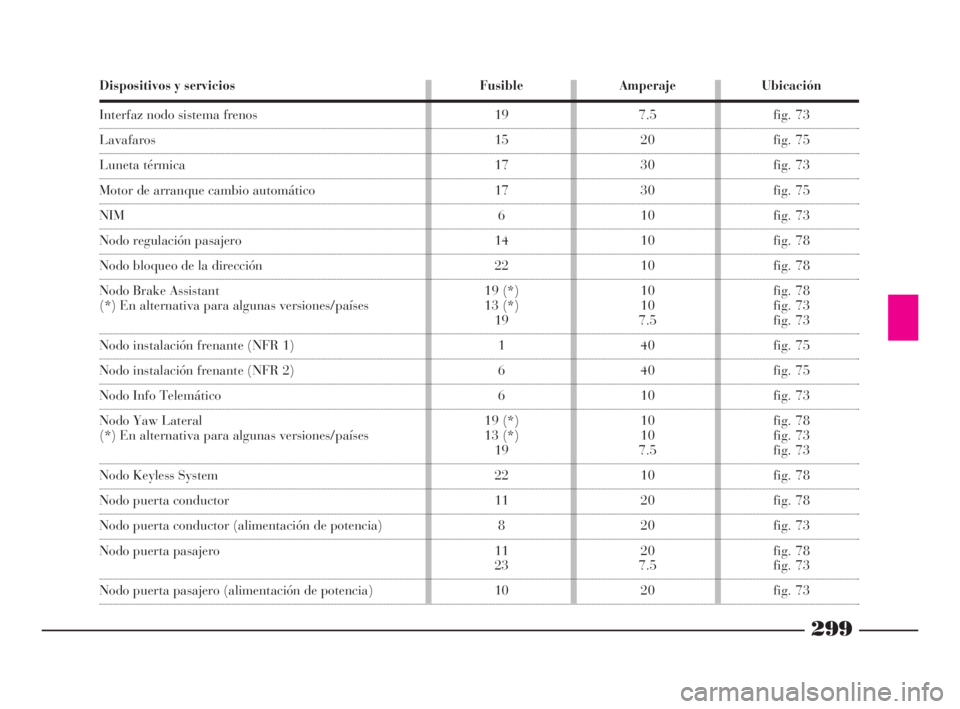

299
Dispositivos y servicios
Interfaz nodo sistema frenos
Lavafaros
Luneta térmica
Motor de arranque cambio automático
NIM
Nodo regulación pasajero
Nodo bloqueo de la dirección
Nodo Brake Assistant
(*) En alternativa para algunas versiones/países
Nodo instalación frenante (NFR 1)
Nodo instalación frenante (NFR 2)
Nodo Info Telemático
Nodo Yaw Lateral
(*) En alternativa para algunas versiones/países
Nodo Keyless System
Nodo puerta conductor
Nodo puerta conductor (alimentación de potencia)
Nodo puerta pasajero
Nodo puerta pasajero (alimentación de potencia)
Fusible
19
15
17
17
6
14
22
19 (*)
13 (*)
19
1
6
6
19 (*)
13 (*)
19
22
11
8
11
23
10
Amperaje
7.5
20
30
30
10
10
10
10
10
7.5
40
40
10
10
10
7.5
10
20
20
20
7.5
20
Ubicación
fig. 73
fig. 75
fig. 73
fig. 75
fig. 73
fig. 78
fig. 78
fig. 78
fig. 73
fig. 73
fig. 75
fig. 75
fig. 73
fig. 78
fig. 73
fig. 73
fig. 78
fig. 78
fig. 73
fig. 78
fig. 73
fig. 73
271-310 Thesis SPA 11-10-2007 14:21 Pagina 299
