Lancia Voyager 2011 Návod k použití a údržbě (in Czech)

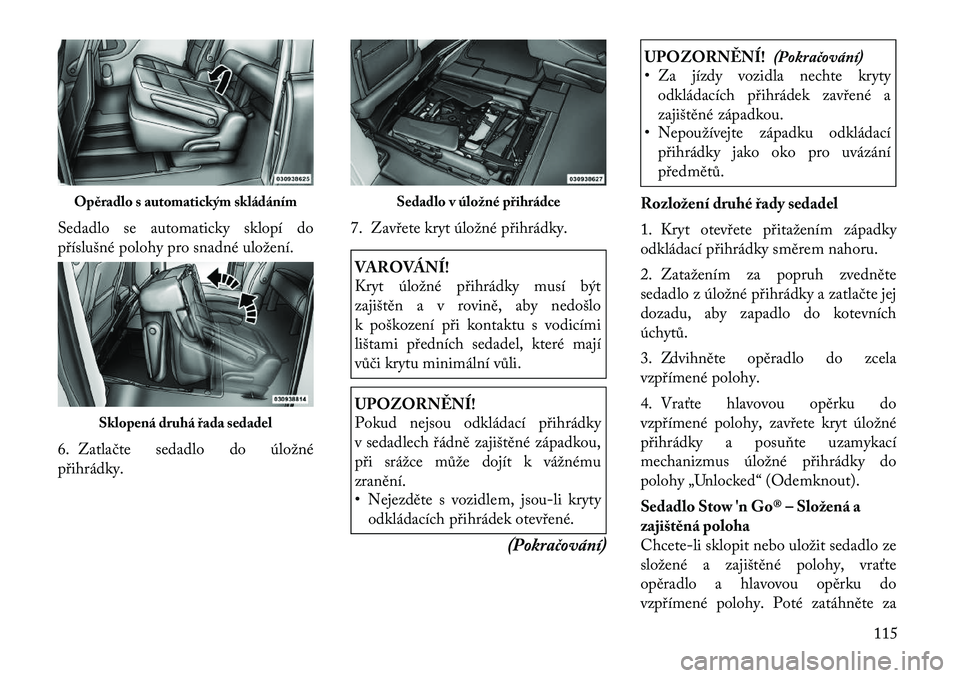

Sedadlo se automaticky sklopí do
příslušné polohy pro snadné uložení.
6. Zatlačte sedadlo do úložné
přihrádky.7. Zavřete kryt úložné přihrádky.
VAROVÁNÍ!
Kryt úložné přihrádky musí být
zajištěn a v rovině, aby nedošlo
k poškození při kontaktu s vodicími
lištami předních sedadel, které mají
vůči krytu minimální vůli.UPOZORNĚNÍ!
Pokud nejsou odkládací přihrádky
v sedadlech řádně zajištěné západkou,
při srážce může dojít k vážnému
zranění.
• Nejezděte s vozidlem, js
ou-li kryty
odkládacích přihrádek otevřené.
(Pokračování)
UPOZORNĚNÍ! (Pokračování)
• Za jízdy vozidla nechte kryty
odkládacích přihrádek zavřené a
zajištěné západkou.
• Nepoužívejte západku odkládací
přihrádky jako oko pro uvázání
předmětů.
Rozložení druhé řady sedadel
1. Kryt otevřete přitažením západky
odkládací přihrádky směrem nahoru.
2. Zatažením za popruh zvedněte
sedadlo z úložné přihrádky a zatlačte jej
dozadu, aby zapadlo do kotevníchúchytů.
3. Zdvihněte opěradlo do zcela
vzpřímené polohy.
4. Vraťte hlavovou opěrku do
vzpřímené polohy, zavřete kryt úložné
přihrádky a posuňte uzamykací
mechanizmus úložné přihrádky do
polohy „Unlocked“ (Odemknout).
Sedadlo Stow 'n Go® – Složená a
zajištěná poloha
Chcete-li sklopit nebo uložit sedadlo ze
složené a za jištěné polohy, vraťte
opěradlo a hlavovou opěrku do
vzpřímené polohy. Poté zatáhněte za
Opěradlo s automatickým skládáním
Sklopená druhá řada sedadel
Sedadlo v úložné přihrádce
115

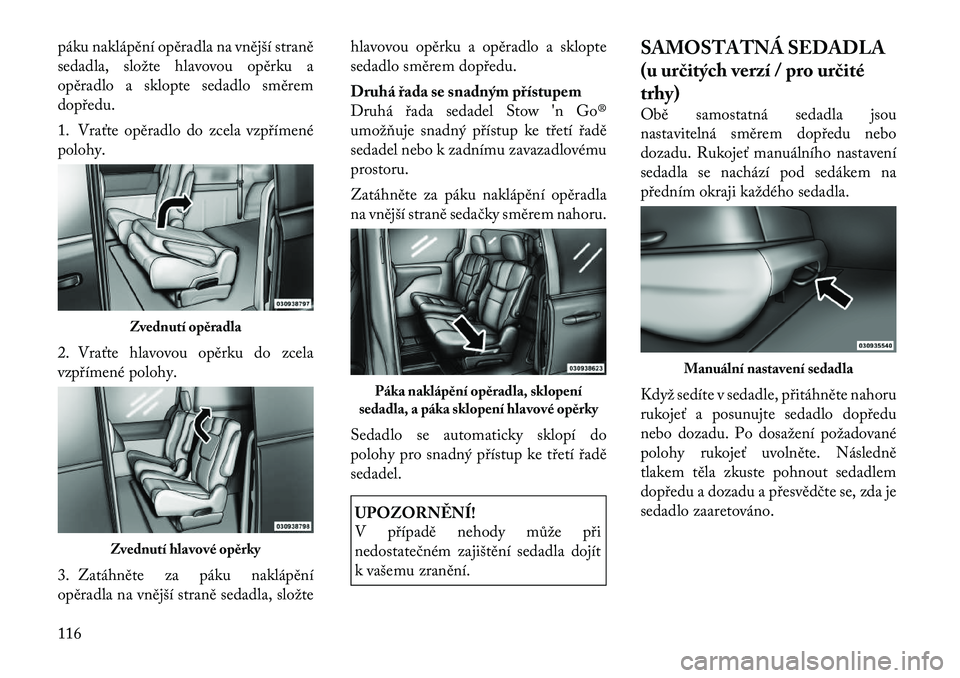

páku naklápění opěradla na vnější straně
sedadla, složte hlavovou opěrku a
opěradlo a sklopte sedadlo směremdopředu.
1. Vraťte opěradlo do zcela vzpřímené
polohy.
2. Vraťte hlavovou opěrku do zcela
vzpřímené polohy.
3. Zatáhněte za páku naklápění
opěradla na vnější straně sedadla, složtehlavovou opěrku a opěradlo a sklopte
sedadlo směrem dopředu.
Druhá řada se snadným přístupem
Druhá řada sedadel Stow 'n Go®
umožňuje snadný přístup ke třetí řadě
sedadel nebo k zadnímu zavazadlovémuprostoru.
Zatáhněte za páku naklápění opěradla
na vnější straně sedačky směrem nahoru.
Sedadlo se automaticky sklopí do
polohy pro snadný přístup ke třetí řadě
sedadel.
UPOZORNĚNÍ!
V případě nehody může při
nedostatečném zajištění sedadla dojít
k vašemu zranění.
SAMOSTATNÁ SEDADLA
(u určitých verzí / pro určitétrhy)
Obě samostatná sedadla jsou
nastavitelná směrem dopředu nebo
dozadu. Rukojeť manuálního nastavení
sedadla se nachází pod sedákem na
předním okraji každého sedadla.
Když sedíte v sedadle, přitáhněte nahoru
rukojeť a posunujte sedadlo dopředu
nebo dozadu. Po dosažení požadované
polohy rukojeť uvolněte. Následně
tlakem těla zkuste pohnout sedadlem
dopředu a dozadu a přesvědčte se, zda je
sedadlo zaaretováno.
Zvednutí opěradla
Zvednutí hlavové opěrky
Páka naklápění opěradla, sklopení
sedadla, a páka sklopení hlavové opěrky
Manuální nastavení sedadla
116

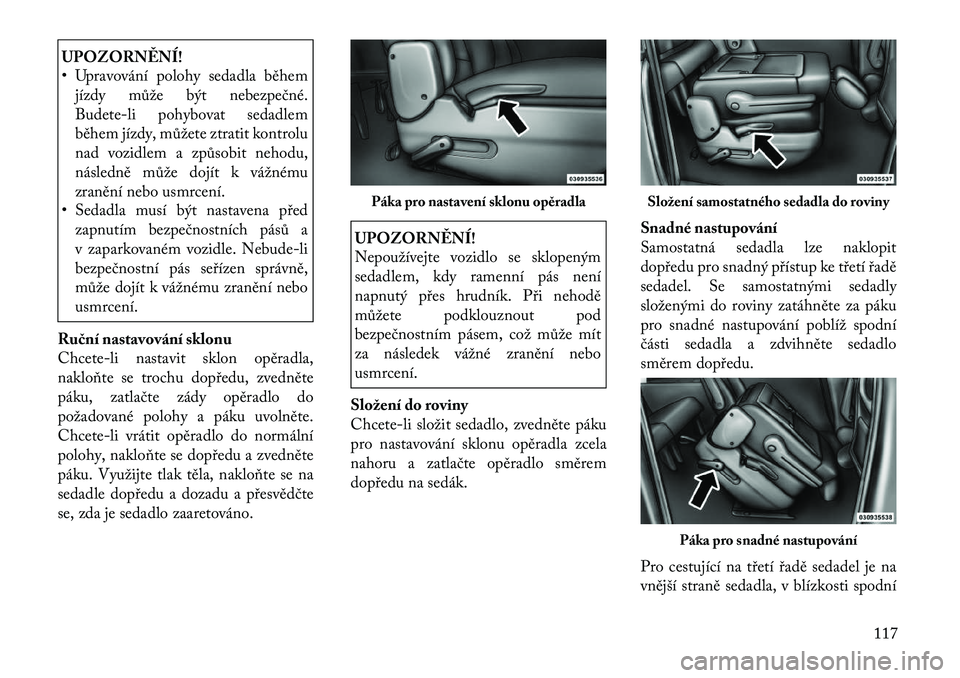

UPOZORNĚNÍ!
• Upravování polohy sedadla běhemjízdy může být nebezpečné. Budete-li pohybovat sedadlem
b ěhem jízdy, můžete ztratit kontrolu
nad vozidlem a způsobit nehodu,
následně může dojít k vážnému
zranění nebo usmrcení.
• Sedadla musí být nastavena před
zapnutím bezpečnostních pásů a
v zaparkovaném vozidle. Nebude-li
bez pečnostní pás seřízen správně,
může dojít k vážnému zranění nebo
usmrcení.
Ruční nastavování sklonu
Chcete-li nastavit sklon opěradla,
nakloňte se trochu dopředu, zvedněte
páku, zatlačte zády opěradlo do
požadované polohy a páku uvolněte.
Chcete-li vrátit opěradlo do normální
polohy, nakloňte se dopředu a zvedněte
páku. Využijte tlak těla, nakloňte se na
sedadle dopředu a dozadu a přesvědčte
se, zda je sedadlo zaaretováno.
UPOZORNĚNÍ!
Nepoužívejte vozidlo se sklopeným
sedadlem, kdy ramenní pás není
napnutý přes hrudník. Při nehodě
můžete podklouznout pod
bezpečnostním pásem, což může mít
za následek vážné zranění nebo
usmrcení.
Složení do roviny
Chcete-li složit sedadlo, zvedněte páku
pro nastavování sklonu opěradla zcela
nahoru a zatlačte opěradlo směrem
dopředu na sedák. Snadné nastupování
Samostatná sedadla lze naklopit
dopředu pro snadný přístup ke třetí řadě
sedadel. Se samostatnými sedadly
složenými do roviny zatáhněte za páku
pro snadné nastupování poblíž spodní
části sedadla a zdvihněte sedadlo
směrem dopředu.
Pro cestující na třetí řadě sedadel je na
vnější straně sedadla, v blízkosti spodní
Páka pro nastavení sklonu opěradla
Složení samostatného sedadla do roviny
Páka pro snadné nastupování
117

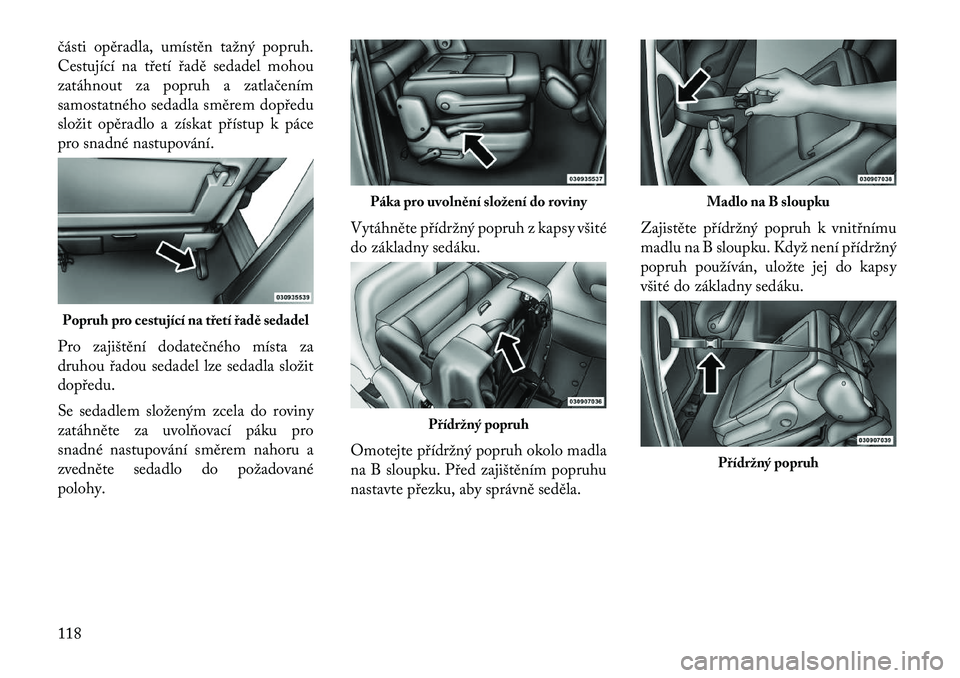

části opěradla, umístěn tažný popruh.
Cestující na třetí řadě sedadel mohou
zatáhnout za popruh a zatlačením
samostatného sedadla směrem dopředu
složit opěradlo a získat přístup k páce
pro snadné nastupování.
Pro zajištění dodatečného místa za
druhou řadou sedadel lze sedadla složitdopředu.
Se sedadlem složeným zcela do roviny
zatáhněte za uvolňovací páku pro
snadné nastupování směrem nahoru a
zvedněte sedadlo do požadované
polohy.Vytáhněte přídržný popruh z kapsy všité
do základny sedáku.
Omotejte přídržný popruh okolo madla
na B sloupku. Před zajištěním popruhu
nastavte přezku, aby správně seděla.Zajistěte přídržný popruh k vnitřnímu
madlu na B sloupku. Když není přídržný
popruh používán, uložte jej do kapsy
všité do základny sedáku.Popruh pro cestující na třetí řadě sedadel
Páka pro uvolnění složení do roviny
Přídržný popruh
Madlo na B sloupkuPřídržný popruh
118

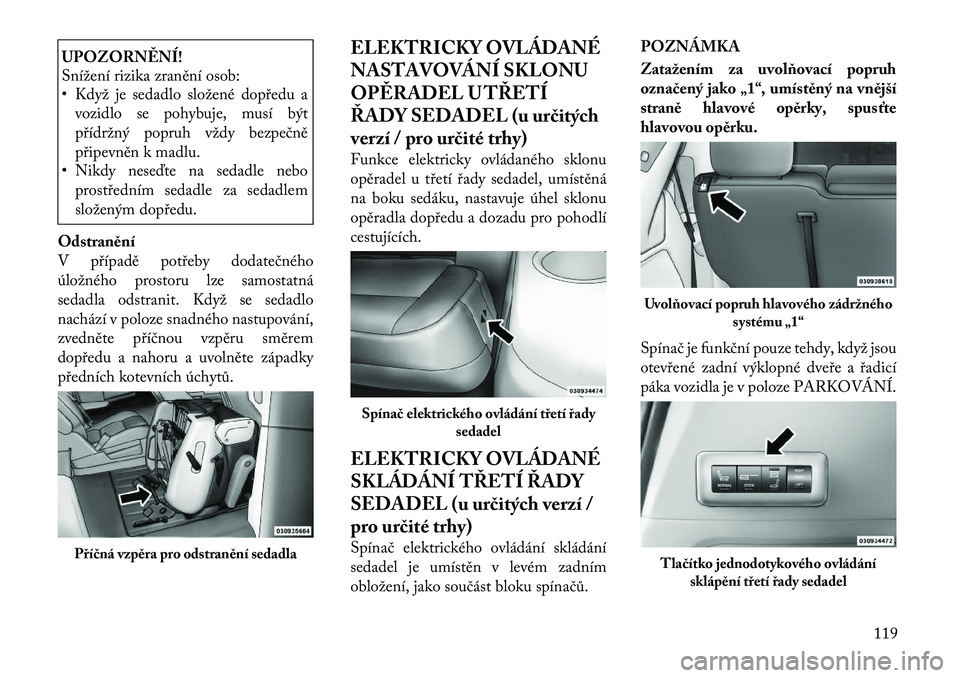

UPOZORNĚNÍ!
Snížení rizika zranění osob:
• Když je sedadlo složené dopředu avozidlo se pohybuje, musí být
přídržný popruh vždy bezpečně
připevněn k madlu.
• Nikdy neseďte na sedadle nebo
prostředním sedadle za sedadlem
složeným dopředu.
Odstranění
V případě potřeby dodatečného
úložného prostoru lze samostatná
sedadla odstranit. Když se sedadlo
nachází v poloze snadného nastupování,
zvedněte příčnou vzpěru směrem
dopředu a nahoru a uvolněte západky
předních kotevních úchytů. ELEKTRICKY OVLÁDANÉ
NASTAVOVÁNÍ SKLONU
OPĚRADEL U TŘETÍ
ŘADY SEDADEL (u určitých
verzí / pro určité trhy)
Funkce elektricky ovládaného sklonu
opěradel u třetí řady sedadel, umístěná
na boku sedáku, nastavuje úhel sklonu
opěradla dopředu a dozadu pro pohodlícestujících.
ELEKTRICKY OVLÁDANÉ
SKLÁDÁNÍ TŘETÍ ŘADY
SEDADEL (u určitých verzí /
pro určité trhy)
Spínač elektrického ovládání skládání
sedadel je umístěn v levém zadním
obložení, jako součást bloku spínačů.POZNÁMKA
Zatažením za uvolňovací popruh
označený jako „1“, umístěný na vnější
straně hlavové opěrky, spusťte
hlavovou opěrku.
Spínač je funkční pouze tehdy, když jsou
otevřené zadní výklopné dveře a řadicí
páka vozidla je v poloze PARKOVÁNÍ.Příčná vzpěra pro odstranění sedadla
Spínač elektrického ovládání třetí řady
sedadel
Uvolňovací popruh hlavového zádržnéhosystému „1“Tlačítko jednodotykového ovládánísklápění třetí řady sedadel
119

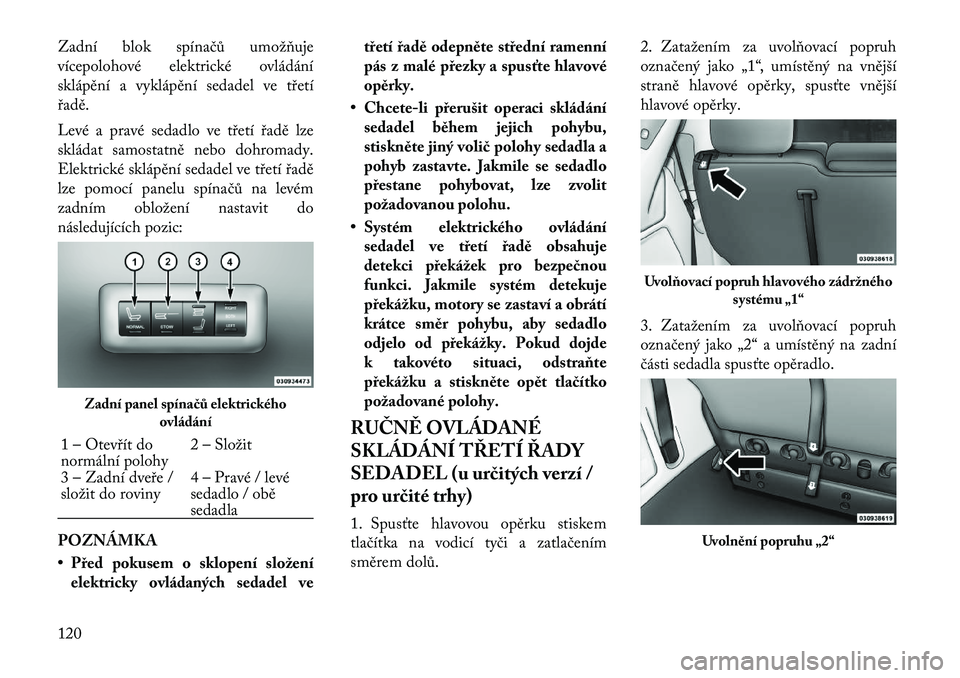

Zadní blok spínačů umožňuje
vícepolohové elektrické ovládání
sklápění a vyklápění sedadel ve třetí
řadě.
Levé a pravé sedadlo ve třetí řadě lze
skládat samostatně nebo dohromady.
Elektrické sklápění sedadel ve třetí řadě
lze pomocí panelu spínačů na levém
zadním obložení nastavit do
následujících pozic: POZNÁMKA
• Před pokusem o sklopení složeníelektricky ovládaných sedadel ve třetí řadě odepněte střední ramenní
pás z malé přezky a spusťte hlavovéopěrky.
• Chcete-li přerušit operaci skládání sedadel během jejich pohybu,
stiskněte jiný volič polohy sedadla a
pohyb zastavte. Jakmile se sedadlo
přestane pohybovat, lze zvolit
požadovanou polohu.
• Systém elektrického ovládání sedadel ve třetí řadě obsahuje
detekci překážek pro bezpečnou
funkci. Jakmile systém detekuje
překážku, motory se zastaví a obrátí
krátce směr pohybu, aby sedadlo
odjelo od překážky. Pokud dojde
k takovéto situaci, odstraňte
překážku a stiskněte opět tlačítko
požadované polohy.
RUČNĚ OVLÁDANÉ
SKLÁDÁNÍ TŘETÍ ŘADY
SEDADEL (u určitých verzí /
pro určité trhy)
1. Spusťte hlavovou opěrku stiskem
tlačítka na vodicí tyči a zatlačením
směrem dolů. 2. Zatažením za uvolňovací popruh
označený jako „1“, umístěný na vnější
straně hlavové opěrky, spusťte vnější
hlavové opěrky.
3. Zatažením za uvolňovací popruh
označený jako „2“ a umístěný na zadní
části sedadla spusťte opěradlo.
Zadní panel spínačů elektrického
ovládání
1 – Otevřít do
normální polohy 2 – Složit
3 – Zadní dveře /
složit do roviny 4 – Pravé / levé
sedadlo / obě
sedadla
Uvolňovací popruh hlavového zádržného
systému „1“
Uvolnění popruhu „2“
120

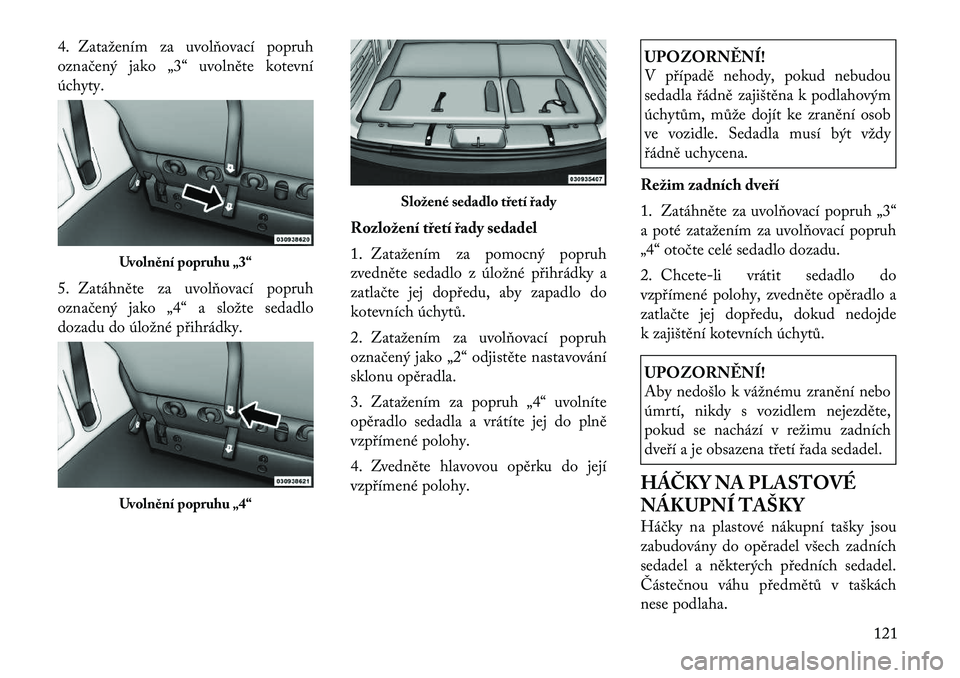

4. Zatažením za uvolňovací popruh
označený jako „3“ uvolněte kotevníúchyty.
5. Zatáhněte za uvolňovací popruh
označený jako „4“ a složte sedadlo
dozadu do úložné přihrádky.Rozložení třetí řady sedadel
1. Zatažením za pomocný popruh
zvedněte sedadlo z úložné přihrádky a
zatlačte jej dopředu, aby zapadlo do
kotevních úchytů.
2. Zatažením za uvolňovací popruh
označený jako „2“ odjistěte nastavování
sklonu opěradla.
3. Zatažením za popruh „4“ uvolníte
opěradlo sedadla a vrátíte jej do plně
vzpřímené polohy.
4. Zvedněte hlavovou opěrku do její
vzpřímené polohy.
UPOZORNĚNÍ!
V případě nehody, pokud nebudou
sedadla řádně zajištěna k podlahovým
úchytům, může dojít ke zranění osob
ve vozidle. Sedadla musí být vždy
řádně uchycena.
Režim zadních dveří
1. Zatáhněte za uvolňovací popruh „3“
a poté zatažením za uvolňovací popruh
„4“ otočte celé sedadlo dozadu. 2. Chcete-li vrátit sedadlo do
vz přímené polohy, zvedněte opěradlo a
zatlačte jej dopředu, dokud nedojde
k zajištění kotevních úchytů.UPOZORNĚNÍ!
Aby nedošlo k vážnému zranění nebo
úmrtí, nikdy s vozidlem nejezděte,
pokud se nachází v režimu zadních
dveří a je obsazena třetí řada sedadel.
HÁČKY NA PLASTOVÉ
NÁKUPNÍ TAŠKY
Háčky na plastové nákupní tašky jsou
zabudovány do opěradel všech zadních
sedadel a některých předních sedadel.
Částečnou váhu předmětů v taškách
nese podlaha.
Uvolnění popruhu „3“Uvolnění popruhu „4“
Složené sedadlo třetí řady
121

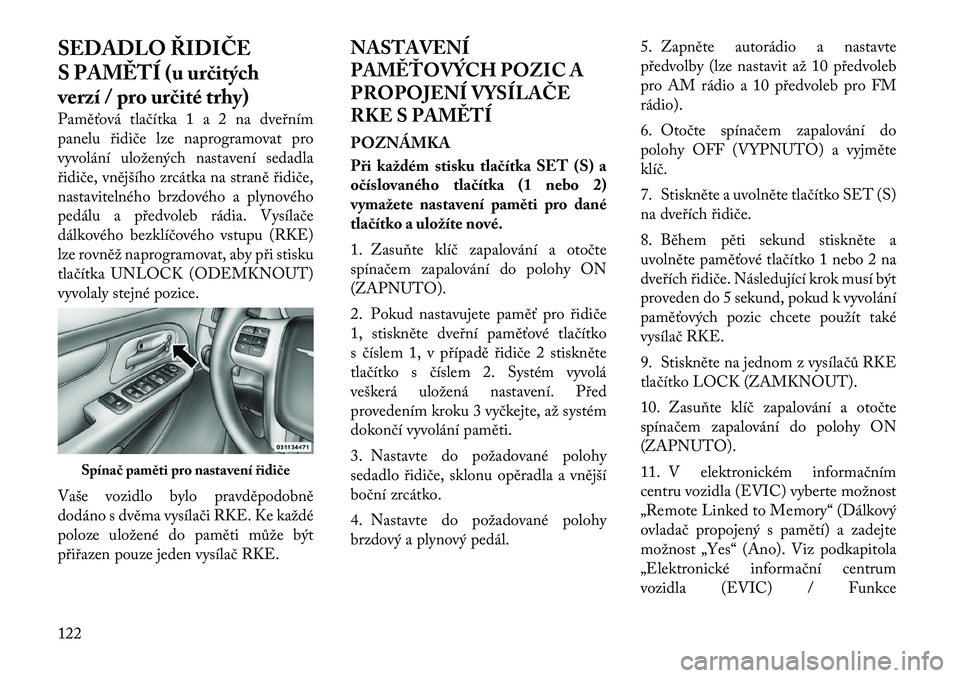

SEDADLO ŘIDIČE
S PAMĚTÍ (u určitých
verzí / pro určité trhy)
Paměťová tlačítka 1 a 2 na dveřním
panelu řidiče lze naprogramovat pro
vyvolání uložených nastavení sedadla
řidiče, vnějšího zrcátka na straně řidiče,
nastavitelného brzdového a plynového
pedálu a předvoleb rádia. Vysílače
dálkového bezklíčového vstupu (RKE)
lze rovněž naprogramovat, aby při stisku
tlačítka UNLOCK (ODEMKNOUT)
vyvolaly stejné pozice.
Vaše vozidlo bylo pravděpodobně
dodáno s dvěma vysílači RKE. Ke každé
poloze uložené do paměti může být
přiřazen pouze jeden vysílač RKE.NASTAVENÍ
PAMĚŤOVÝCH POZIC A
PROPOJENÍ VYSÍLAČE
RKE S PAMĚTÍ POZNÁMKA
Při každém stisku tlačítka SET (S) a
očíslovaného tlačítka (1 nebo 2)
vymažete nastavení paměti pro dané
tlačítko a uložíte nové.
1. Zasuňte klíč zapalování a otočte
spínačem zapalování do polohy ON
(ZAPNUTO).
2. Pokud nastavujete paměť pro řidiče
1, stiskněte dveřní paměťové tlačítko
s číslem 1, v případě řidiče 2 stiskněte
tlačítko s číslem 2. Systém vyvolá
veškerá uložená nastavení. Před
provedením kroku 3 vyčkejte, až systém
dokončí vyvolání paměti.
3. Nastavte do požadované polohy
sedadlo řidiče, sklonu opěradla a vnější
boční zrcátko.
4. Nastavte do požadované polohy
brzdový a plynový pedál.
5. Zapněte autorádio a nastavte
předvolby (lze nastavit až 10 předvoleb
pro AM rádio a 10 předvoleb pro FM
rádio).
6. Otočte spínačem zapalování do
polohy OFF (VYPNUTO) a vyjměteklíč.
7. Stiskněte a uvolněte tlačítko SET (S)
na dveřích řidiče.
8. Během pěti sekund stiskněte a
uvolněte paměťové tlačítko 1 nebo 2 na
dveřích řidiče. Následující krok musí být
proveden do 5 sekund, pokud k vyvolání
paměťových pozic chcete použít také
vysílač RKE.
9. Stiskněte na jednom z vysílačů RKE
tlačítko LOCK (ZAMKNOUT).
10. Zasuňte klíč zapalování a otočte
spínačem zapalování do polohy ON
(ZAPNUTO).
11. V elektronickém informačním
centru vozidla (EVIC) vyberte možnost
„Remote Linked to Memory“ (Dálkový
ovladač propojený s pamětí) a zadejte
možnost „Yes“ (Ano). Viz podkapitola
„Elektronické informační centrum
vozidla (EVIC) / Funkce
Spínač paměti pro nastavení řidiče
122

programovatelné zákazníkem“
v kapitole „Popis přístrojové desky“, kde
jsou uvedeny podrobnější informace.
12. Opakujte výše uvedené kroky pro
nastavení polohy do paměti pomocí
ostatních očíslovaných paměťových
tlačítek nebo k paměti připojte jiný
vysílač RKE.
Vyvolání polohy z pamětiPOZNÁMKA
Aby bylo možné vyvolat polohy
uložené do paměti, musí být vozidlo
v poloze PARKOVÁNÍ. Pokud je
pokus o vyvolání proveden tehdy, když
není vozidlo v poloze PARK
(Parkování), bude v systému EVIC
zobrazena zpráva.
Chcete-li vyvolat nastavenípaměti pro
řidiče číslo jedna, stiskněte paměťové
tlačítko 1 na dveřích řidiče nebo tlačítko
UNLOCK (ODEMKNOUT) na
vysílači RKE připojeném k paměťové
pozici 1.
Chcete-li vyvolat nastavení paměti pro
řidiče číslo dva, stiskněte paměťové
tlačítko 2 na dveřích řidiče nebo tlačítko UNLOCK (ODEMKNOUT) na
vysílači RKE připojeném k paměťové
pozici 2.
Vyvolání lze zrušit stiskem libovolného
paměťového tlačítka na dveřích řidiče
během vyvolávání (S, 1 nebo 2). Pokud
je vyvolávání zrušeno, sedadlo řidiče,
zrcátko řidiče a pedály se přestanou
pohybovat. Před možností vyvolání další
polohy nastane prodleva jedné sekundy.
Deaktivace vysílače RKE připojeného
k paměti
1. Otočte spínačem zapalování do
polohy OFF (VYPNUTO) a vyjměteklíč.
2. Stiskněte a uvolněte paměťové
tlačítko 1. Systém vyvolá veškerá
paměťová nastavení uložená v pozici 1.
Před provedením kroku 3 vyčkejte, až
systém dokončí vyvolání paměti.
3. Stiskněte a uvolněte paměťové
tlačítko SET (S) na dveřích řidiče.
Zazní zvukový signál signalizující, že se
nacházíte v režimu nastavování paměti.
4. Během pěti sekund stiskněte a
uvolněte paměťové tlačítko 1 na dveříchřidiče. Zazní zvukový signál signalizující
nastavení paměti řidiče.
5. Během pěti sekund stiskněte a
uvolněte tlačítko UNLOCK
(ODEMKNOUT) na vysílači RKE.
Zazní zvukový signál signalizující
úspěšné deaktivování spojení s vysílačemRKE.
Chcete-li deaktivovat jiný vysíla
č RKE
propojený s libovolnou paměťovou
pozicí, opakujte pro každí vysílač RKE
kroky 1 až 5. POZNÁMKA
Po naprogramování lze veškeré
vysílače RKE připojené k paměti
snadno najednou aktivovat nebo
deaktivovat. V iz podkapitola
„Elektronické informační centrum
vozidla (EVIC) / Funkce
programovatelné zákazníkem“
v kapitole „Popis přístrojové desky“,
kde jsou uvedeny podrobnějšíinformace.
123

SEDADLO PRO SNADNÝ
VSTUP/VÝSTUP (dostupné
pouze u sedadla s pamětí)
Tato funkce zajišťuje automatické
polohování sedadla řidiče, které zvyšuje
pohyblivost řidiče při nastupování a
vystupování z vozidla.
Vzdálenost pohybu sedadla řidiče závisí
na tom, kde se sedadlo řidiče nacházelo
při vytažení klíče ze zapalování.
• Jakmile vyjmete klíč ze zapalování,sedadlo řidiče se posune přibližně o
60 mm dozadu, pokud je poloha
sedadla řidiče větší než nebo rovná
67,7 mm směrem dopředu od zadní
zarážky. Když zasunete klíč do spínače
zapalování a otočíte jím do polohy
LOCK (ZAMKNOUT), sedadlo se
vrátí do předchozí nastavené polohy.
• Jakmile vyjmete klíč ze zapalování, sedadlo řidiče se posune přibližně o
7,7 mm směrem dopředu od zadní
zarážky, pokud je poloha sedadla
řidiče mezi 22,7 a 67,7 mm směrem
dopředu od zadní zarážky. Když
zasunete klíč do spínače zapalování a
otočíte jím do polohy LOCK (ZAMKNOUT), sedadlo se vrátí do
předchozí nastavené polohy.
• Funkce pro snadný vstup/výstup se deaktivuje, když je sedadlo řidiče
v poloze o méně než 22,7 mm před
zadním dorazem. V této poloze
posunutí sedadla pro snadný vstup
nebo výstup nepřináší řidiči žádnýužitek.
Každé uložené nastavení paměti bude
mít přiřazenu polohu pro snadné
nastupování a snadné vystupování. POZNÁMKA
Funkci Snadné nastupování / Snadné
vystupování lze aktivovat nebo
deaktivovat prostřednictvím
programovatelných funkcí
v elektronickém informačním centru
vozidla (EVIC). Pokud není vaše
vozidlo vybaveno systémem EVIC,
může vám tuto funkci aktivovat /
deaktivovat vaše obchodní zastoupení.
Podrobné informace naleznete
v podkapitole „Elektronické
informační centrum vozidla (EVIC) /
Funkce programovatelné
zákazníkem“ v kapitole „Popis přístrojové desky“, kde jsou uvedeny
podrobnější informace.
OTEVŘENÍ A ZAVŘENÍ KAPOTY Chcete-li
otevřít kapotu, je nutné
uvolnit dvě západky.
1. Zatáhněte za uvolňovací páku kapoty
na přístrojové desce, pod sloupkem
řízení.
2. Přejděte k přední části vozidla a
podívejte se doprostřed otvoru v kapotě.
Vyhledejte a stiskněte bezpečnostní
západku a současně zvedněte kapotu.
Uvolnění kapoty
124
