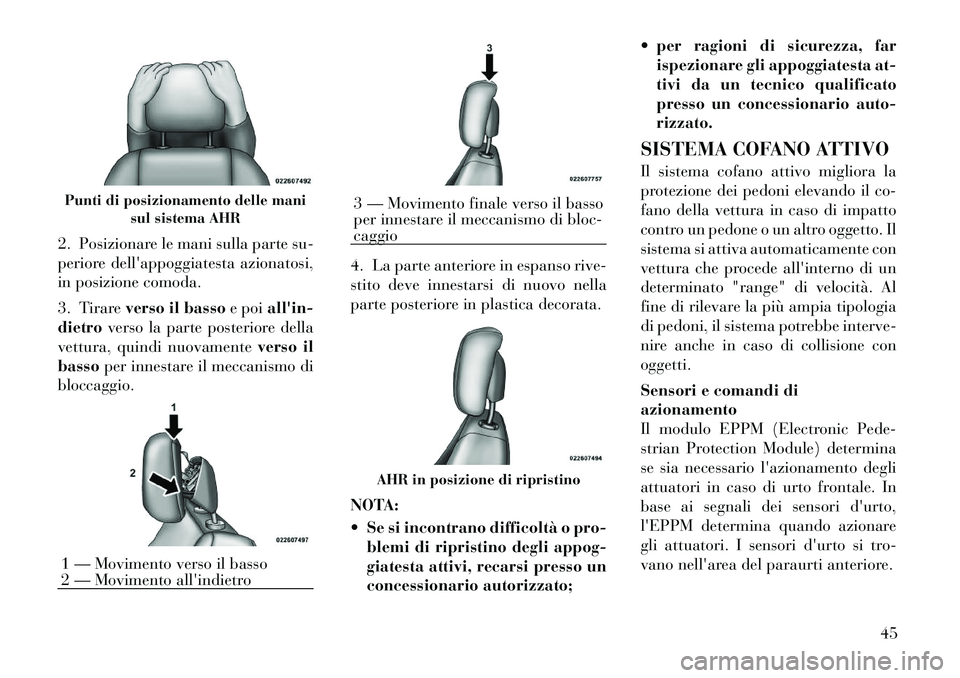

2. Posizionare le mani sulla parte su-
periore dell'appoggiatesta azionatosi,
in posizione comoda.
3. Tirareverso il basso e poiall'in-
dietro verso la parte posteriore della
vettura, quindi nuovamente verso il
basso per innestare il meccanismo di
bloccaggio. 4. La parte anteriore in espanso rive-
stito deve innestarsi di nuovo nella
parte posteriore in plastica decorata.
NOTA:
 Se si incontrano difficoltà o pro-
blemi di ripristino degli appog-
giatesta attivi, recarsi presso un
concessionario autorizzato;  per ragioni di sicurezza, far
ispezionare gli appoggiatesta at-
tivi da un tecnico qualificato
presso un concessionario auto-rizzato.
SISTEMA COFANO ATTIVO
Il sistema cofano attivo migliora la
protezione dei pedoni elevando il co-
fano della vettura in caso di impatto
contro un pedone o un altro oggetto. Il
sistema si attiva automaticamente con
vettura che procede all'interno di un
determinato "range" di velocità. Al
fine di rilevare la più ampia tipologia
di pedoni, il sistema potrebbe interve-
nire anche in caso di collisione conoggetti.
Sensori e comandi di azionamento
Il modulo EPPM (Electronic Pede-
strian Protection Module) determina
se sia necessario l'azionamento degli
attuatori in caso di urto frontale. In
base ai segnali dei sensori d'urto,
l'EPPM determina quando azionare
gli attuatori. I sensori d'urto si tro-
vano nell'area del paraurti anteriore.Punti di posizionamento delle mani sul sistema AHR1 — Movimento verso il basso
2 — Movimento all'indietro
3 — Movimento finale verso il basso
per innestare il meccanismo di bloc-caggio
AHR in posizione di ripristino
45

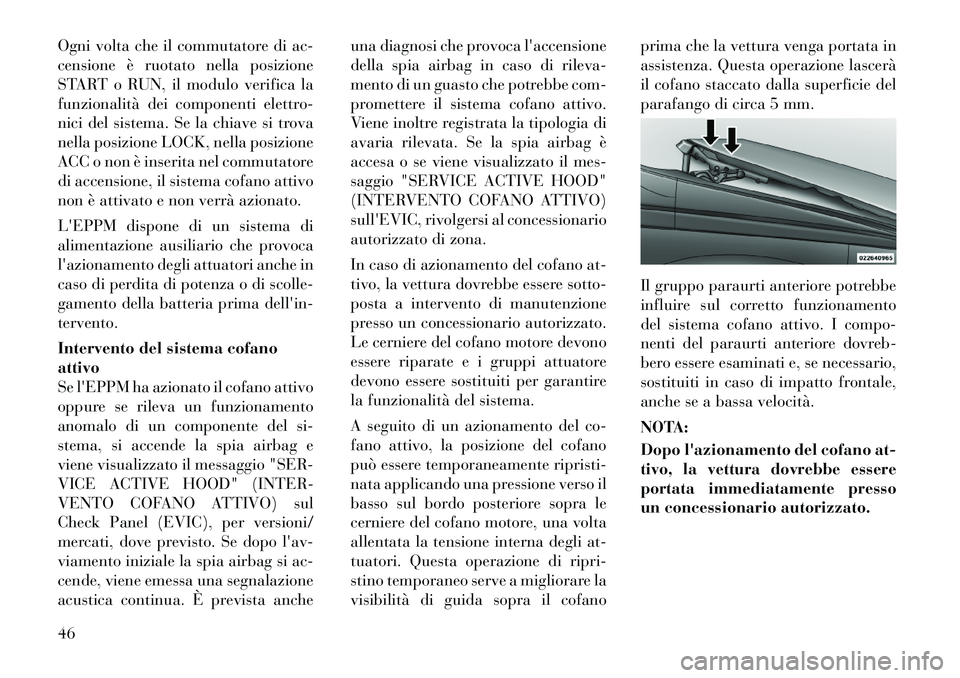

Ogni volta che il commutatore di ac-
censione è ruotato nella posizione
START o RUN, il modulo verifica la
funzionalità dei componenti elettro-
nici del sistema. Se la chiave si trova
nella posizione LOCK, nella posizione
ACC o non è inserita nel commutatore
di accensione, il sistema cofano attivo
non è attivato e non verrà azionato.
L'EPPM dispone di un sistema di
alimentazione ausiliario che provoca
l'azionamento degli attuatori anche in
caso di perdita di potenza o di scolle-
gamento della batteria prima dell'in-tervento.
Intervento del sistema cofano attivo
Se l'EPPM ha azionato il cofano attivo
oppure se rileva un funzionamento
anomalo di un componente del si-
stema, si accende la spia airbag e
viene visualizzato il messaggio "SER-
VICE ACTIVE HOOD" (INTER-
VENTO COFANO ATTIVO) sul
Check Panel (EVIC), per versioni/
mercati, dove previsto. Se dopo l'av-
viamento iniziale la spia airbag si ac-
cende, viene emessa una segnalazione
acustica continua. È prevista ancheuna diagnosi che provoca l'accensione
della spia airbag in caso di rileva-
mento di un guasto che potrebbe com-
promettere il sistema cofano attivo.
Viene inoltre registrata la tipologia di
avaria rilevata. Se la spia airbag è
accesa o se viene visualizzato il mes-
saggio "SERVICE ACTIVE HOOD"
(INTERVENTO COFANO ATTIVO)
sull'EVIC, rivolgersi al concessionario
autorizzato di zona.
In caso di azionamento del cofano at-
tivo, la vettura dovrebbe essere sotto-
posta a intervento di manutenzione
presso un concessionario autorizzato.
Le cerniere del cofano motore devono
essere riparate e i gruppi attuatore
devono essere sostituiti per garantire
la funzionalità del sistema.
A seguito di un azionamento del co-
fano attivo, la posizione del cofano
può essere temporaneamente ripristi-
nata applicando una pressione verso il
basso sul bordo posteriore sopra le
cerniere del cofano motore, una volta
allentata la tensione interna degli at-
tuatori. Questa operazione di ripri-
stino temporaneo serve a migliorare la
visibilità di guida sopra il cofanoprima che la vettura venga portata in
assistenza. Questa operazione lascerà
il cofano staccato dalla superficie del
parafango di circa 5 mm.
Il gruppo paraurti anteriore potrebbe
influire sul corretto funzionamento
del sistema cofano attivo. I compo-
nenti del paraurti anteriore dovreb-
bero essere esaminati e, se necessario,
sostituiti in caso di impatto frontale,
anche se a bassa velocità.
NOTA:
Dopo l'azionamento del cofano at-
tivo, la vettura dovrebbe essere
portata immediatamente presso
un concessionario autorizzato.46

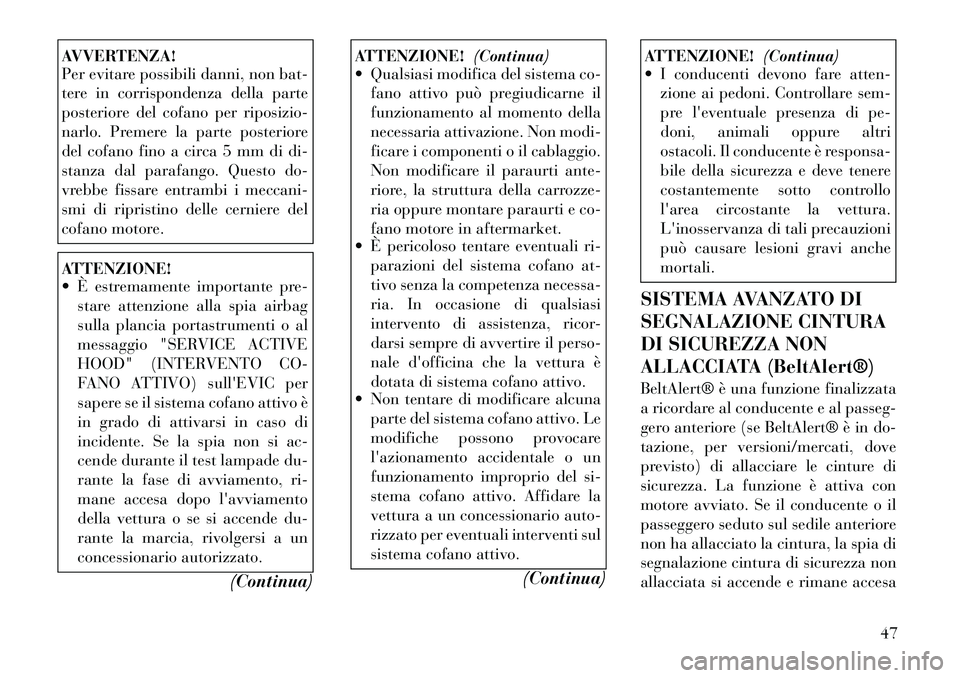

AVVERTENZA!
Per evitare possibili danni, non bat-
tere in corrispondenza della parte
posteriore del cofano per riposizio-
narlo. Premere la parte posteriore
del cofano fino a circa 5 mm di di-
stanza dal parafango. Questo do-
vrebbe fissare entrambi i meccani-
smi di ripristino delle cerniere del
cofano motore.ATTENZIONE!
 È estremamente importante pre-stare attenzione alla spia airbag
sulla plancia portastrumenti o al
messaggio "SERVICE ACTIVE
HOOD" (INTERVENTO CO-
FANO ATTIVO) sull'EVIC per
sapere se il sistema cofano attivo è
in grado di attivarsi in caso di
incidente. Se la spia non si ac-
cende durante il test lampade du-
rante la fase di avviamento, ri-
mane accesa dopo l'avviamento
della vettura o se si accende du-
rante la marcia, rivolgersi a un
concessionario autorizzato.
(Continua)
ATTENZIONE!(Continua)
 Qualsiasi modifica del sistema co-
fano attivo può pregiudicarne il
funzionamento al momento della
necessaria attivazione. Non modi-
ficare i componenti o il cablaggio.
Non modificare il paraurti ante-
riore, la struttura della carrozze-
ria oppure montare paraurti e co-
fano motore in aftermarket.
 È pericoloso tentare eventuali ri-
parazioni del sistema cofano at-
tivo senza la competenza necessa-
ria. In occasione di qualsiasi
intervento di assistenza, ricor-
darsi sempre di avvertire il perso-
nale d'officina che la vettura è
dotata di sistema cofano attivo.
 Non tentare di modificare alcuna
parte del sistema cofano attivo. Le
modifiche possono provocare
l'azionamento accidentale o un
funzionamento improprio del si-
stema cofano attivo. Affidare la
vettura a un concessionario auto-
rizzato per eventuali interventi sul
sistema cofano attivo.
(Continua)
ATTENZIONE!(Continua)
 I conducenti devono fare atten-
zione ai pedoni. Controllare sem-
pre l'eventuale presenza di pe-
doni, animali oppure altri
ostacoli. Il conducente è responsa-
bile della sicurezza e deve tenere
costantemente sotto controllo
l'area circostante la vettura.
L'inosservanza di tali precauzioni
può causare lesioni gravi anchemortali.
SISTEMA AVANZATO DI
SEGNALAZIONE CINTURA
DI SICUREZZA NON
ALLACCIATA (BeltAlert®)
BeltAlert® è una funzione finalizzata
a ricordare al conducente e al passeg-
gero anteriore (se BeltAlert® è in do-
tazione, per versioni/mercati, dove
previsto) di allacciare le cinture di
sicurezza. La funzione è attiva con
motore avviato. Se il conducente o il
passeggero seduto sul sedile anteriore
non ha allacciato la cintura, la spia di
segnalazione cintura di sicurezza non
allacciata si accende e rimane accesa
47

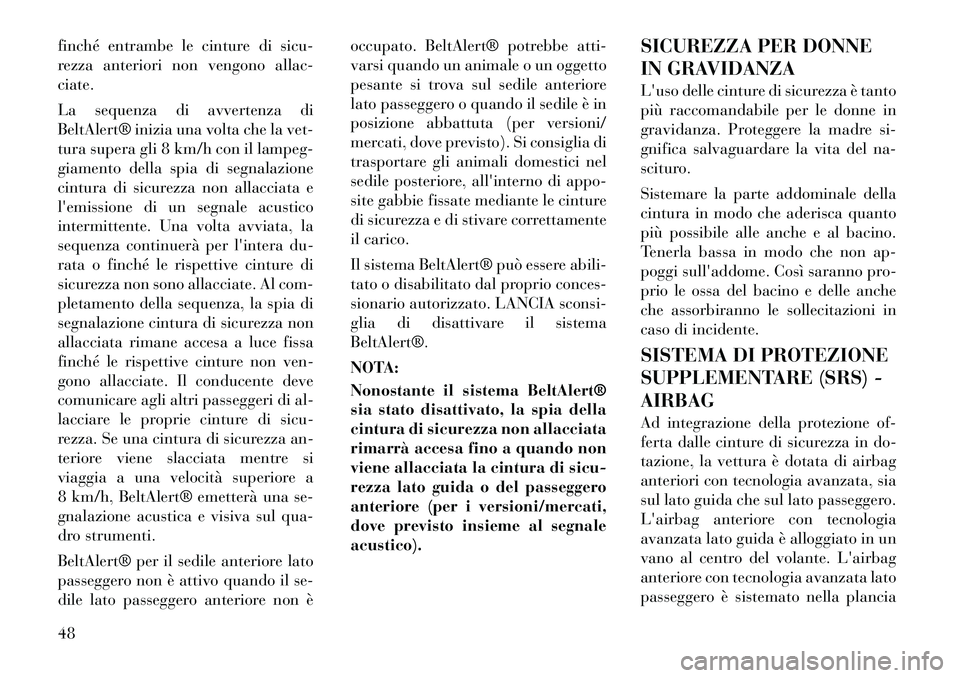

finché entrambe le cinture di sicu-
rezza anteriori non vengono allac-ciate.
La sequenza di avvertenza di
BeltAlert® inizia una volta che la vet-
tura supera gli 8 km/h con il lampeg-
giamento della spia di segnalazione
cintura di sicurezza non allacciata e
l'emissione di un segnale acustico
intermittente. Una volta avviata, la
sequenza continuerà per l'intera du-
rata o finché le rispettive cinture di
sicurezza non sono allacciate. Al com-
pletamento della sequenza, la spia di
segnalazione cintura di sicurezza non
allacciata rimane accesa a luce fissa
finché le rispettive cinture non ven-
gono allacciate. Il conducente deve
comunicare agli altri passeggeri di al-
lacciare le proprie cinture di sicu-
rezza. Se una cintura di sicurezza an-
teriore viene slacciata mentre si
viaggia a una velocità superiore a
8 km/h, BeltAlert® emetterà una se-
gnalazione acustica e visiva sul qua-
dro strumenti.
BeltAlert® per il sedile anteriore lato
passeggero non è attivo quando il se-
dile lato passeggero anteriore non èoccupato. BeltAlert® potrebbe atti-
varsi quando un animale o un oggetto
pesante si trova sul sedile anteriore
lato passeggero o quando il sedile è in
posizione abbattuta (per versioni/
mercati, dove previsto). Si consiglia di
trasportare gli animali domestici nel
sedile posteriore, all'interno di appo-
site gabbie fissate mediante le cinture
di sicurezza e di stivare correttamente
il carico.
Il sistema BeltAlert® può essere abili-
tato o disabilitato dal proprio conces-
sionario autorizzato. LANCIA sconsi-
glia di disattivare il sistemaBeltAlert®.
NOTA:
Nonostante il sistema BeltAlert®
sia stato disattivato, la spia della
cintura di sicurezza non allacciata
rimarrà accesa fino a quando non
viene allacciata la cintura di sicu-
rezza lato guida o del passeggero
anteriore (per i versioni/mercati,
dove previsto insieme al segnaleacustico).
SICUREZZA PER DONNE
IN GRAVIDANZA
L'uso delle cinture di sicurezza è tanto
più raccomandabile per le donne in
gravidanza. Proteggere la madre si-
gnifica salvaguardare la vita del na-
scituro.
Sistemare la parte addominale della
cintura in modo che aderisca quanto
più possibile alle anche e al bacino.
Tenerla bassa in modo che non ap-
poggi sull'addome. Così saranno pro-
prio le ossa del bacino e delle anche
che assorbiranno le sollecitazioni in
caso di incidente.
SISTEMA DI PROTEZIONE
SUPPLEMENTARE (SRS) -AIRBAG
Ad integrazione della protezione of-
ferta dalle cinture di sicurezza in do-
tazione, la vettura è dotata di airbag
anteriori con tecnologia avanzata, sia
sul lato guida che sul lato passeggero.
L'airbag anteriore con tecnologia
avanzata lato guida è alloggiato in un
vano al centro del volante. L'airbag
anteriore con tecnologia avanzata lato
passeggero è sistemato nella plancia

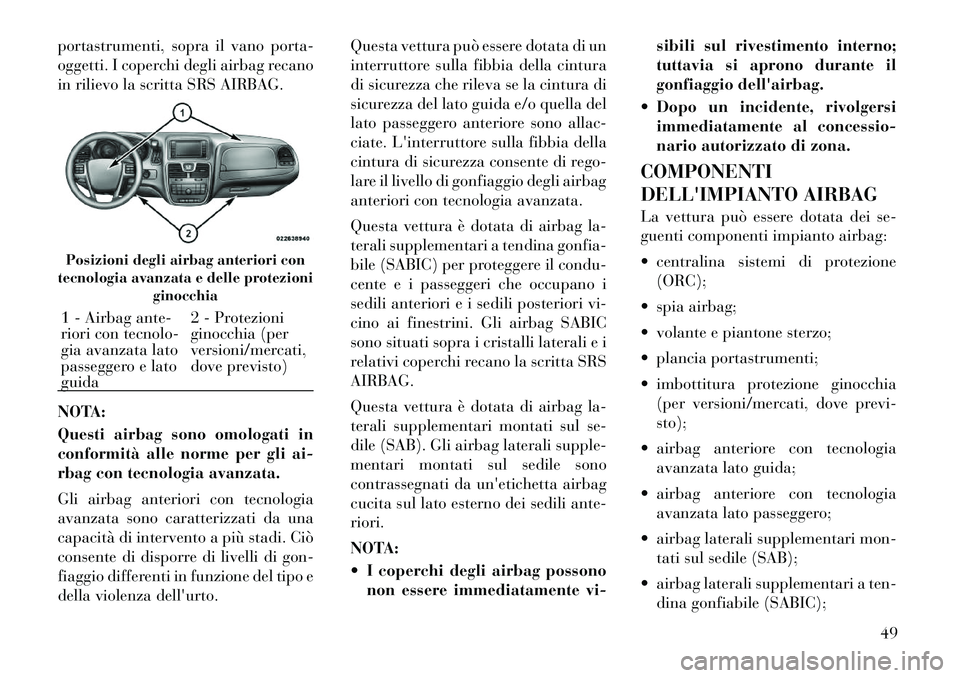

48

portastrumenti, sopra il vano porta-
oggetti. I coperchi degli airbag recano
in rilievo la scritta SRS AIRBAG.
NOTA:
Questi airbag sono omologati in
conformità alle norme per gli ai-
rbag con tecnologia avanzata.
Gli airbag anteriori con tecnologia
avanzata sono caratterizzati da una
capacità di intervento a più stadi. Ciò
consente di disporre di livelli di gon-
fiaggio differenti in funzione del tipo e
della violenza dell'urto.Questa vettura può essere dotata di un
interruttore sulla fibbia della cintura
di sicurezza che rileva se la cintura di
sicurezza del lato guida e/o quella del
lato passeggero anteriore sono allac-
ciate. L'interruttore sulla fibbia della
cintura di sicurezza consente di rego-
lare il livello di gonfiaggio degli airbag
anteriori con tecnologia avanzata.
Questa vettura è dotata di airbag la-
terali supplementari a tendina gonfia-
bile (SABIC) per proteggere il condu-
cente e i passeggeri che occupano i
sedili anteriori e i sedili posteriori vi-
cino ai finestrini. Gli airbag SABIC
sono situati sopra i cristalli laterali e i
relativi coperchi recano la scritta SRSAIRBAG.
Questa vettura è dotata di airbag la-
terali supplementari montati sul se-
dile (SAB). Gli airbag laterali supple-
mentari montati sul sedile sono
contrassegnati da un'etichetta airbag
cucita sul lato esterno dei sedili ante-riori.
NOTA:
 I coperchi degli airbag possono
non essere immediatamente vi- sibili sul rivestimento interno;
tuttavia si aprono durante il
gonfiaggio dell'airbag.
 Dopo un incidente, rivolgersi immediatamente al concessio-
nario autorizzato di zona.
COMPONENTI
DELL'IMPIANTO AIRBAG
La vettura può essere dotata dei se-
guenti componenti impianto airbag:
 centralina sistemi di protezione (ORC);
 spia airbag;
 volante e piantone sterzo;
 plancia portastrumenti;
 imbottitura protezione ginocchia (per versioni/mercati, dove previ- sto);
 airbag anteriore con tecnologia avanzata lato guida;
 airbag anteriore con tecnologia avanzata lato passeggero;
 airbag laterali supplementari mon- tati sul sedile (SAB);
 airbag laterali supplementari a ten- dina gonfiabile (SABIC);Posizioni degli airbag anteriori con
tecnologia avanzata e delle protezioni ginocchia1 - Airbag ante-
riori con tecnolo-
gia avanzata lato
passeggero e latoguida 2 - Protezioni
ginocchia (per
versioni/mercati,
dove previsto)
49

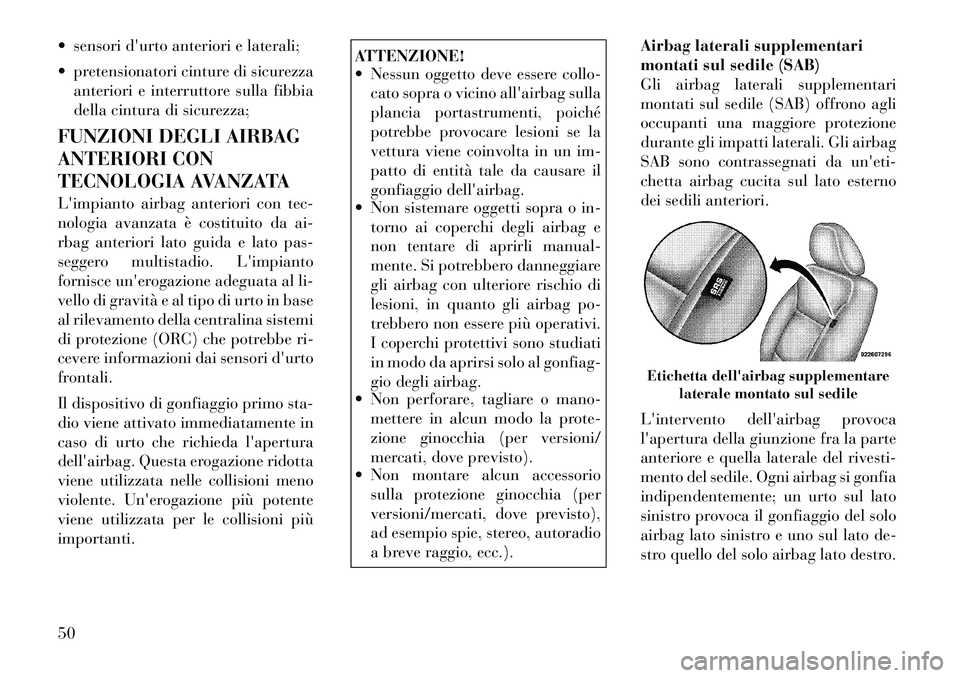

 sensori d'urto anteriori e laterali;
 pretensionatori cinture di sicurezzaanteriori e interruttore sulla fibbia
della cintura di sicurezza;
FUNZIONI DEGLI AIRBAG
ANTERIORI CON
TECNOLOGIA AVANZATA
L'impianto airbag anteriori con tec-
nologia avanzata è costituito da ai-
rbag anteriori lato guida e lato pas-
seggero multistadio. L'impianto
fornisce un'erogazione adeguata al li-
vello di gravità e al tipo di urto in base
al rilevamento della centralina sistemi
di protezione (ORC) che potrebbe ri-
cevere informazioni dai sensori d'urto
frontali.
Il dispositivo di gonfiaggio primo sta-
dio viene attivato immediatamente in
caso di urto che richieda l'apertura
dell'airbag. Questa erogazione ridotta
viene utilizzata nelle collisioni meno
violente. Un'erogazione più potente
viene utilizzata per le collisioni piùimportanti.
ATTENZIONE!
 Nessun oggetto deve essere collo- cato sopra o vicino all'airbag sulla
plancia portastrumenti, poiché
potrebbe provocare lesioni se la
vettura viene coinvolta in un im-
patto di entità tale da causare il
gonfiaggio dell'airbag.
 Non sistemare oggetti sopra o in-
torno ai coperchi degli airbag e
non tentare di aprirli manual-
mente. Si potrebbero danneggiare
gli airbag con ulteriore rischio di
lesioni, in quanto gli airbag po-
trebbero non essere più operativi.
I coperchi protettivi sono studiati
in modo da aprirsi solo al gonfiag-
gio degli airbag.
 Non perforare, tagliare o mano-
mettere in alcun modo la prote-
zione ginocchia (per versioni/
mercati, dove previsto).
 Non montare alcun accessorio
sulla protezione ginocchia (per
versioni/mercati, dove previsto),
ad esempio spie, stereo, autoradio
a breve raggio, ecc.). Airbag laterali supplementari
montati sul sedile (SAB)
Gli airbag laterali supplementari
montati sul sedile (SAB) offrono agli
occupanti una maggiore protezione
durante gli impatti laterali. Gli airbag
SAB sono contrassegnati da un'eti-
chetta airbag cucita sul lato esterno
dei sedili anteriori.
L'intervento dell'airbag provoca
l'apertura della giunzione fra la parte
anteriore e quella laterale del rivesti-
mento del sedile. Ogni airbag si gonfia
indipendentemente; un urto sul lato
sinistro provoca il gonfiaggio del solo
airbag lato sinistro e uno sul lato de-
stro quello del solo airbag lato destro.
Etichetta dell'airbag supplementare
laterale montato sul sedile
50

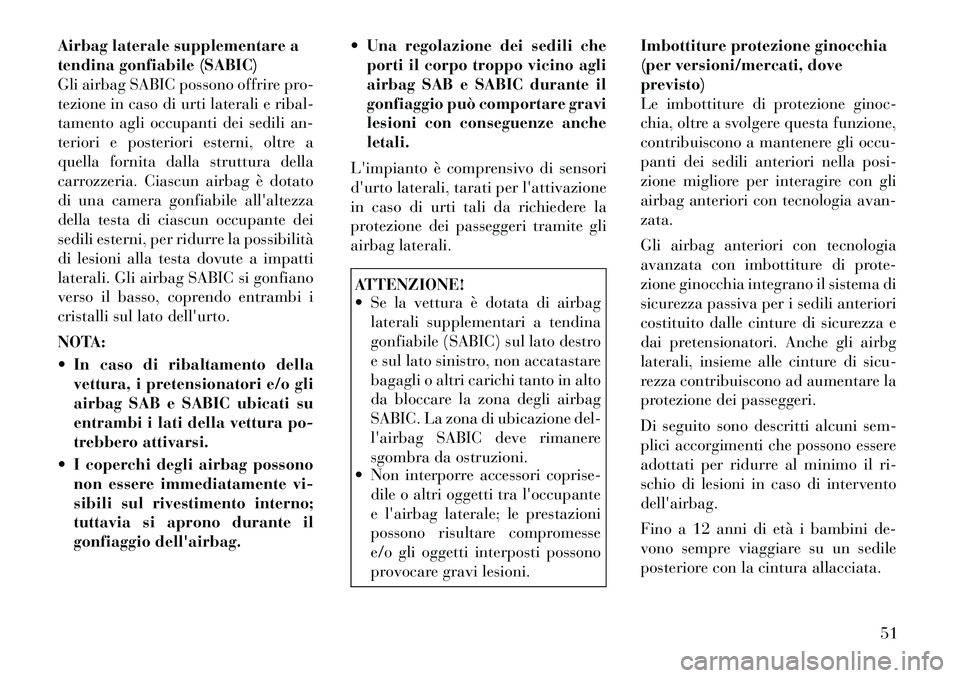

Airbag laterale supplementare a
tendina gonfiabile (SABIC)
Gli airbag SABIC possono offrire pro-
tezione in caso di urti laterali e ribal-
tamento agli occupanti dei sedili an-
teriori e posteriori esterni, oltre a
quella fornita dalla struttura della
carrozzeria. Ciascun airbag è dotato
di una camera gonfiabile all'altezza
della testa di ciascun occupante dei
sedili esterni, per ridurre la possibilità
di lesioni alla testa dovute a impatti
laterali. Gli airbag SABIC si gonfiano
verso il basso, coprendo entrambi i
cristalli sul lato dell'urto.
NOTA:
 In caso di ribaltamento dellavettura, i pretensionatori e/o gli
airbag SAB e SABIC ubicati su
entrambi i lati della vettura po-
trebbero attivarsi.
 I coperchi degli airbag possono non essere immediatamente vi-
sibili sul rivestimento interno;
tuttavia si aprono durante il
gonfiaggio dell'airbag.  Una regolazione dei sedili che
porti il corpo troppo vicino agli
airbag SAB e SABIC durante il
gonfiaggio può comportare gravi
lesioni con conseguenze ancheletali.
L'impianto è comprensivo di sensori
d'urto laterali, tarati per l'attivazione
in caso di urti tali da richiedere la
protezione dei passeggeri tramite gli
airbag laterali.
ATTENZIONE!
 Se la vettura è dotata di airbag laterali supplementari a tendina
gonfiabile (SABIC) sul lato destro
e sul lato sinistro, non accatastare
bagagli o altri carichi tanto in alto
da bloccare la zona degli airbag
SABIC. La zona di ubicazione del-
l'airbag SABIC deve rimanere
sgombra da ostruzioni.
 Non interporre accessori coprise-
dile o altri oggetti tra l'occupante
e l'airbag laterale; le prestazioni
possono risultare compromesse
e/o gli oggetti interposti possono
provocare gravi lesioni. Imbottiture protezione ginocchia
(per versioni/mercati, doveprevisto)
Le imbottiture di protezione ginoc-
chia, oltre a svolgere questa funzione,
contribuiscono a mantenere gli occu-
panti dei sedili anteriori nella posi-
zione migliore per interagire con gli
airbag anteriori con tecnologia avan-zata.
Gli airbag anteriori con tecnologia
avanzata con imbottiture di prote-
zione ginocchia integrano il sistema di
sicurezza passiva per i sedili anteriori
costituito dalle cinture di sicurezza e
dai pretensionatori. Anche gli airbg
laterali, insieme alle cinture di sicu-
rezza contribuiscono ad aumentare la
protezione dei passeggeri.
Di seguito sono descritti alcuni sem-
plici accorgimenti che possono essere
adottati per ridurre al minimo il ri-
schio di lesioni in caso di interventodell'airbag.
Fino a 12 anni di età i bambini de-
vono sempre viaggiare su un sedile
posteriore con la cintura allacciata.
51

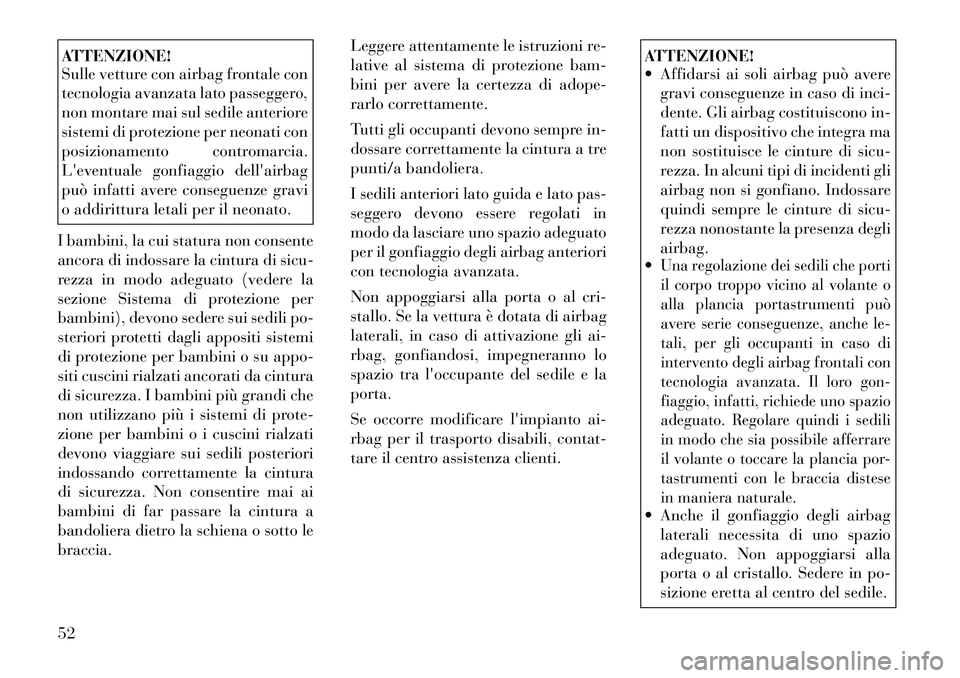

ATTENZIONE!
Sulle vetture con airbag frontale con
tecnologia avanzata lato passeggero,
non montare mai sul sedile anteriore
sistemi di protezione per neonati con
posizionamento contromarcia.
L'eventuale gonfiaggio dell'airbag
può infatti avere conseguenze gravi
o addirittura letali per il neonato.
I bambini, la cui statura non consente
ancora di indossare la cintura di sicu-
rezza in modo adeguato (vedere la
sezione Sistema di protezione per
bambini), devono sedere sui sedili po-
steriori protetti dagli appositi sistemi
di protezione per bambini o su appo-
siti cuscini rialzati ancorati da cintura
di sicurezza. I bambini più grandi che
non utilizzano più i sistemi di prote-
zione per bambini o i cuscini rialzati
devono viaggiare sui sedili posteriori
indossando correttamente la cintura
di sicurezza. Non consentire mai ai
bambini di far passare la cintura a
bandoliera dietro la schiena o sotto lebraccia. Leggere attentamente le istruzioni re-
lative al sistema di protezione bam-
bini per avere la certezza di adope-
rarlo correttamente.
Tutti gli occupanti devono sempre in-
dossare correttamente la cintura a tre
punti/a bandoliera.
I sedili anteriori lato guida e lato pas-
seggero devono essere regolati in
modo da lasciare uno spazio adeguato
per il gonfiaggio degli airbag anteriori
con tecnologia avanzata.
Non appoggiarsi alla porta o al cri-
stallo. Se la vettura è dotata di airbag
laterali, in caso di attivazione gli ai-
rbag, gonfiandosi, impegneranno lo
spazio tra l'occupante del sedile e laporta.
Se occorre modificare l'impianto ai-
rbag per il trasporto disabili, contat-
tare il centro assistenza clienti.
ATTENZIONE!
 Affidarsi ai soli airbag può avere
gravi conseguenze in caso di inci-
dente. Gli airbag costituiscono in-
fatti un dispositivo che integra ma
non sostituisce le cinture di sicu-
rezza. In alcuni tipi di incidenti gli
airbag non si gonfiano. Indossare
quindi sempre le cinture di sicu-
rezza nonostante la presenza degliairbag.
Una regolazione dei sedili che porti
il corpo troppo vicino al volante o
alla plancia portastrumenti può
avere serie conseguenze, anche le-
tali, per gli occupanti in caso di
intervento degli airbag frontali con
tecnologia avanzata. Il loro gon-
fiaggio, infatti, richiede uno spazio
adeguato. Regolare quindi i sedili
in modo che sia possibile afferrare
il volante o toccare la plancia por-
tastrumenti con le braccia distese
in maniera naturale. Anche il gonfiaggio degli airbag
laterali necessita di uno spazio
adeguato. Non appoggiarsi alla
porta o al cristallo. Sedere in po-
sizione eretta al centro del sedile.
52

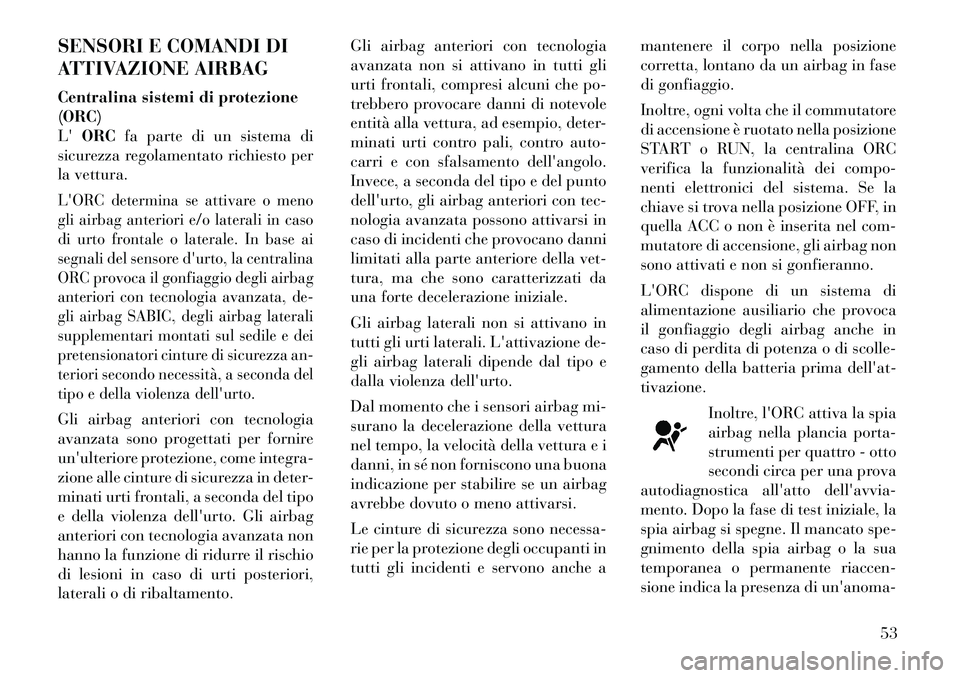

SENSORI E COMANDI DI
ATTIVAZIONE AIRBAG
Centralina sistemi di protezione (ORC)L'ORC fa parte di un sistema di
sicurezza regolamentato richiesto per
la vettura.L'ORC determina se attivare o meno
gli airbag anteriori e/o laterali in caso
di urto frontale o laterale. In base ai
segnali del sensore d'urto, la centralina
ORC provoca il gonfiaggio degli airbag
anteriori con tecnologia avanzata, de-
gli airbag SABIC, degli airbag laterali
supplementari montati sul sedile e dei
pretensionatori cinture di sicurezza an-
teriori secondo necessità, a seconda del
tipo e della violenza dell'urto.Gli airbag anteriori con tecnologia
avanzata sono progettati per fornire
un'ulteriore protezione, come integra-
zione alle cinture di sicurezza in deter-
minati urti frontali, a seconda del tipo
e della violenza dell'urto. Gli airbag
anteriori con tecnologia avanzata non
hanno la funzione di ridurre il rischio
di lesioni in caso di urti posteriori,
laterali o di ribaltamento. Gli airbag anteriori con tecnologia
avanzata non si attivano in tutti gli
urti frontali, compresi alcuni che po-
trebbero provocare danni di notevole
entità alla vettura, ad esempio, deter-
minati urti contro pali, contro auto-
carri e con sfalsamento dell'angolo.
Invece, a seconda del tipo e del punto
dell'urto, gli airbag anteriori con tec-
nologia avanzata possono attivarsi in
caso di incidenti che provocano danni
limitati alla parte anteriore della vet-
tura, ma che sono caratterizzati da
una forte decelerazione iniziale.
Gli airbag laterali non si attivano in
tutti gli urti laterali. L'attivazione de-
gli airbag laterali dipende dal tipo e
dalla violenza dell'urto.
Dal momento che i sensori airbag mi-
surano la decelerazione della vettura
nel tempo, la velocità della vettura e i
danni, in sé non forniscono una buona
indicazione per stabilire se un airbag
avrebbe dovuto o meno attivarsi.
Le cinture di sicurezza sono necessa-
rie per la protezione degli occupanti in
tutti gli incidenti e servono anche a
mantenere il corpo nella posizione
corretta, lontano da un airbag in fase
di gonfiaggio.
Inoltre, ogni volta che il commutatore
di accensione è ruotato nella posizione
START o RUN, la centralina ORC
verifica la funzionalità dei compo-
nenti elettronici del sistema. Se la
chiave si trova nella posizione OFF, in
quella ACC o non è inserita nel com-
mutatore di accensione, gli airbag non
sono attivati e non si gonfieranno.
L'ORC dispone di un sistema di
alimentazione ausiliario che provoca
il gonfiaggio degli airbag anche in
caso di perdita di potenza o di scolle-
gamento della batteria prima dell'at-tivazione.
Inoltre, l'ORC attiva la spia
airbag nella plancia porta-
strumenti per quattro - otto
secondi circa per una prova
autodiagnostica all'atto dell'avvia-
mento. Dopo la fase di test iniziale, la
spia airbag si spegne. Il mancato spe-
gnimento della spia airbag o la sua
temporanea o permanente riaccen-
sione indica la presenza di un'anoma-
53

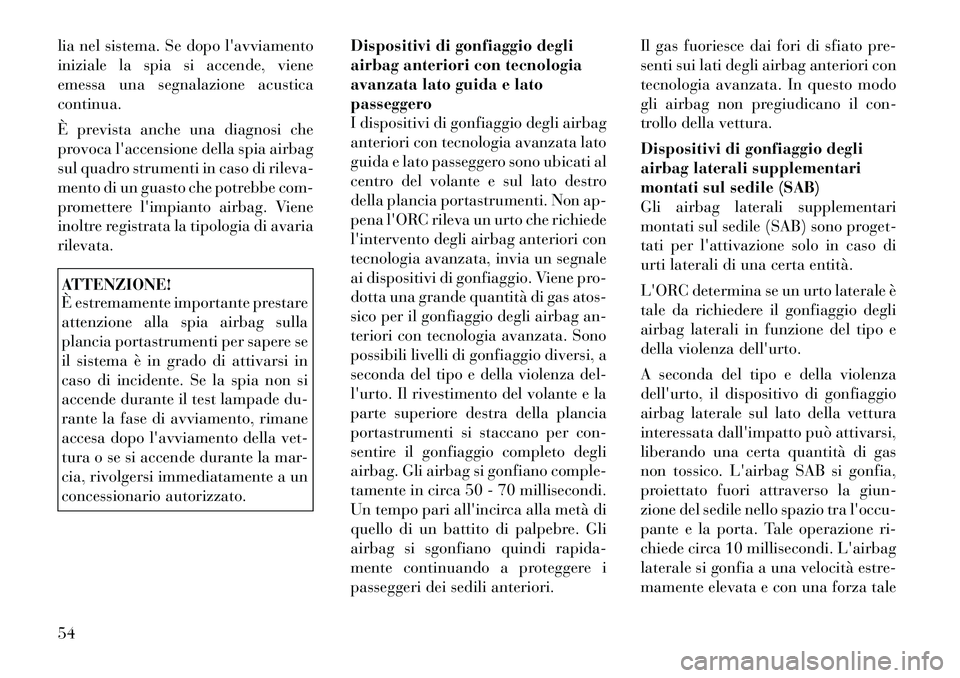

lia nel sistema. Se dopo l'avviamento
iniziale la spia si accende, viene
emessa una segnalazione acusticacontinua.
È prevista anche una diagnosi che
provoca l'accensione della spia airbag
sul quadro strumenti in caso di rileva-
mento di un guasto che potrebbe com-
promettere l'impianto airbag. Viene
inoltre registrata la tipologia di avariarilevata.ATTENZIONE!
È estremamente importante prestare
attenzione alla spia airbag sulla
plancia portastrumenti per sapere se
il sistema è in grado di attivarsi in
caso di incidente. Se la spia non si
accende durante il test lampade du-
rante la fase di avviamento, rimane
accesa dopo l'avviamento della vet-
tura o se si accende durante la mar-
cia, rivolgersi immediatamente a un
concessionario autorizzato.Dispositivi di gonfiaggio degli
airbag anteriori con tecnologia
avanzata lato guida e latopasseggero
I dispositivi di gonfiaggio degli airbag
anteriori con tecnologia avanzata lato
guida e lato passeggero sono ubicati al
centro del volante e sul lato destro
della plancia portastrumenti. Non ap-
pena l'ORC rileva un urto che richiede
l'intervento degli airbag anteriori con
tecnologia avanzata, invia un segnale
ai dispositivi di gonfiaggio. Viene pro-
dotta una grande quantità di gas atos-
sico per il gonfiaggio degli airbag an-
teriori con tecnologia avanzata. Sono
possibili livelli di gonfiaggio diversi, a
seconda del tipo e della violenza del-
l'urto. Il rivestimento del volante e la
parte superiore destra della plancia
portastrumenti si staccano per con-
sentire il gonfiaggio completo degli
airbag. Gli airbag si gonfiano comple-
tamente in circa 50 - 70 millisecondi.
Un tempo pari all'incirca alla metà di
quello di un battito di palpebre. Gli
airbag si sgonfiano quindi rapida-
mente continuando a proteggere i
passeggeri dei sedili anteriori. Il gas fuoriesce dai fori di sfiato pre-
senti sui lati degli airbag anteriori con
tecnologia avanzata. In questo modo
gli airbag non pregiudicano il con-
trollo della vettura.
Dispositivi di gonfiaggio degli
airbag laterali supplementari
montati sul sedile (SAB)
Gli airbag laterali supplementari
montati sul sedile (SAB) sono proget-
tati per l'attivazione solo in caso di
urti laterali di una certa entità.
L'ORC determina se un urto laterale è
tale da richiedere il gonfiaggio degli
airbag laterali in funzione del tipo e
della violenza dell'urto.
A seconda del tipo e della violenza
dell'urto, il dispositivo di gonfiaggio
airbag laterale sul lato della vettura
interessata dall'impatto può attivarsi,
liberando una certa quantità di gas
non tossico. L'airbag SAB si gonfia,
proiettato fuori attraverso la giun-
zione del sedile nello spazio tra l'occu-
pante e la porta. Tale operazione ri-
chiede circa 10 millisecondi. L'airbag
laterale si gonfia a una velocità estre-
mamente elevata e con una forza tale
54
