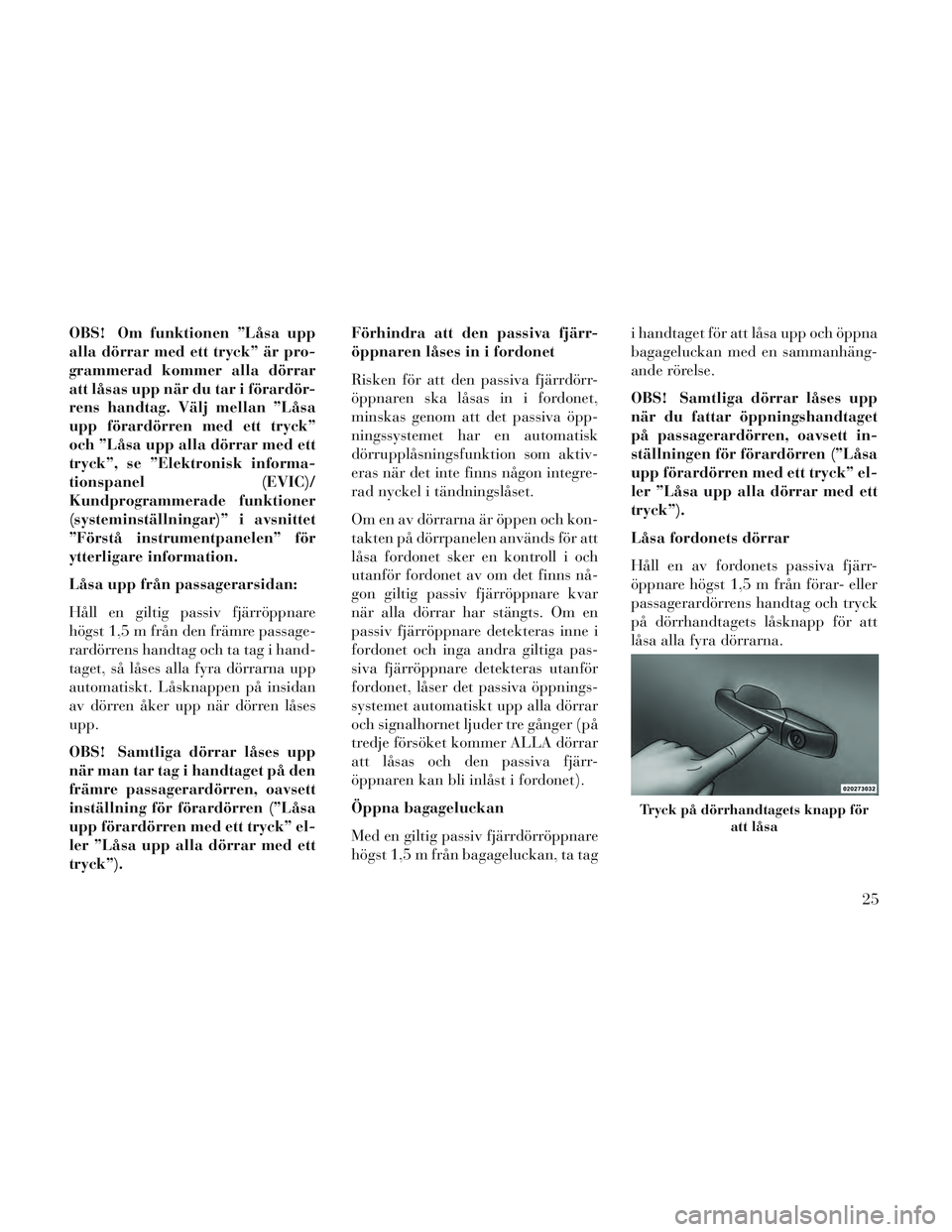

Page 31 of 376
OBS! Om funktionen ”Låsa upp
alla dörrar med ett tryck” är pro-
grammerad kommer alla dörrar
att låsas upp när du tar i förardör-
rens handtag. Välj mellan ”Låsa
upp förardörren med ett tryck”
och ”Låsa upp alla dörrar med ett
tryck”, se ”Elektronisk informa-
tionspanel (EVIC)/
Kundprogrammerade funktioner
(systeminställningar)” i avsnittet
”Förstå instrumentpanelen” för
ytterligare information.
Låsa upp från passagerarsidan:
Håll en giltig passiv fjärröppnare
högst 1,5 m från den främre passage-
rardörrens handtag och ta tag i hand-
taget, så låses alla fyra dörrarna upp
automatiskt. Låsknappen på insidan
av dörren åker upp när dörren låses
upp.
OBS! Samtliga dörrar låses upp
när man tar tag i handtaget på den
främre passagerardörren, oavsett
inställning för förardörren (”Låsa
upp förardörren med ett tryck” el-
ler ”Låsa upp alla dörrar med ett
tryck”).Förhindra att den passiva fjärr-
öppnaren låses in i fordonet
Risken för att den passiva fjärrdörr-
öppnaren ska låsas in i fordonet,
minskas genom att det passiva öpp-
ningssystemet har en automatisk
dörrupplåsningsfunktion som aktiv-
eras när det inte finns någon integre-
rad nyckel i tändningslåset.
Om en av dörrarna är öppen och kon-
takten på dörrpanelen används för att
låsa fordonet sker en kontroll i och
utanför fordonet av om det finns nå-
gon giltig passiv fjärröppnare kvar
när alla dörrar har stängts. Om en
passiv fjärröppnare detekteras inne i
fordonet och inga andra giltiga pas-
siva fjärröppnare detekteras utanför
fordonet, låser det passiva öppnings-
systemet automatiskt upp alla dörrar
och signalhornet ljuder tre gånger (på
tredje försöket kommer ALLA dörrar
att låsas och den passiva fjärr-
öppnaren kan bli inlåst i fordonet).
Öppna bagageluckan
Med en giltig passiv fjärrdörröppnare
högst 1,5 m från bagageluckan, ta tag
i handtaget för att låsa upp och öppna
bagageluckan med en sammanhäng-
ande rörelse.
OBS! Samtliga dörrar låses upp
när du fattar öppningshandtaget
på passagerardörren, oavsett in-
ställningen för förardörren (”Låsa
upp förardörren med ett tryck” el-
ler ”Låsa upp alla dörrar med ett
tryck”).
Låsa fordonets dörrar
Håll en av fordonets passiva fjärr-
öppnare högst 1,5 m från förar- eller
passagerardörrens handtag och tryck
på dörrhandtagets låsknapp för att
låsa alla fyra dörrarna.
Tryck på dörrhandtagets knapp för
att låsa
25

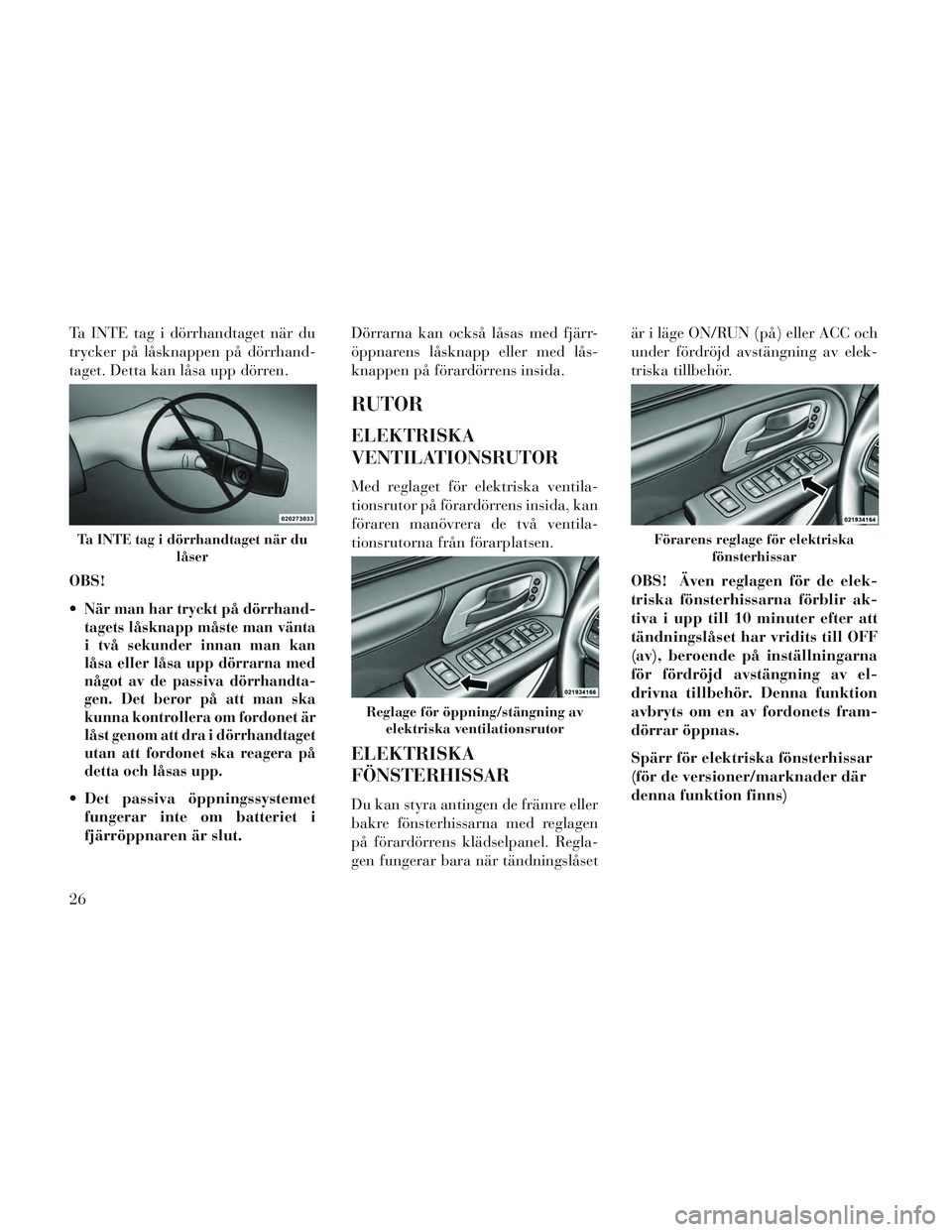

Page 32 of 376
Ta INTE tag i dörrhandtaget när du
trycker på låsknappen på dörrhand-
taget. Detta kan låsa upp dörren.
OBS!
När man har tryckt på dörrhand-
tagets låsknapp måste man vänta
i två sekunder innan man kan
låsa eller låsa upp dörrarna med
något av de passiva dörrhandta-
gen. Det beror på att man ska
kunna kontrollera om fordonet är
låst genom att dra i dörrhandtaget
utan att fordonet ska reagera på
detta och låsas upp.
Det passiva öppningssystemetfungerar inte om batteriet i
fjärröppnaren är slut. Dörrarna kan också låsas med fjärr-
öppnarens låsknapp eller med lås-
knappen på förardörrens insida.
RUTOR
ELEKTRISKA
VENTILATIONSRUTOR
Med reglaget för elektriska ventila-
tionsrutor på förardörrens insida, kan
föraren manövrera de två ventila-
tionsrutorna från förarplatsen.
ELEKTRISKA
FÖNSTERHISSAR
Du kan styra antingen de främre eller
bakre fönsterhissarna med reglagen
på förardörrens klädselpanel. Regla-
gen fungerar bara när tändningslåset är i läge ON/RUN (på) eller ACC och
under fördröjd avstängning av elek-
triska tillbehör.
OBS! Även reglagen för de elek-
triska fönsterhissarna förblir ak-
tiva i upp till 10 minuter efter att
tändningslåset har vridits till OFF
(av), beroende på inställningarna
för fördröjd avstängning av el-
drivna tillbehör. Denna funktion
avbryts om en av fordonets fram-
dörrar öppnas.
Spärr för elektriska fönsterhissar
(för de versioner/marknader där
denna funktion finns)
Ta INTE tag i dörrhandtaget när du
låser
Reglage för öppning/stängning avelektriska ventilationsrutor
Förarens reglage för elektriska fönsterhissar
26

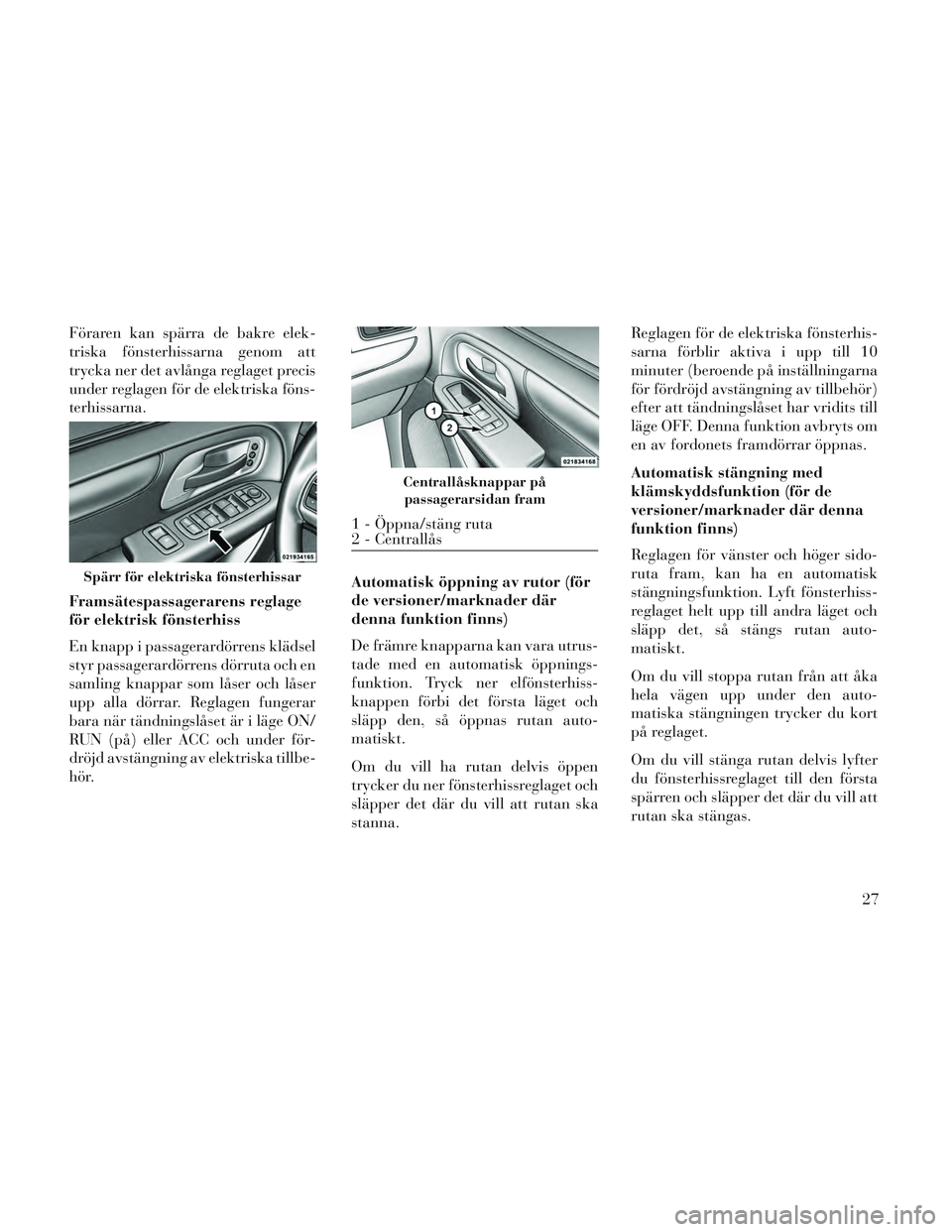

Page 33 of 376
Föraren kan spärra de bakre elek-
triska fönsterhissarna genom att
trycka ner det avlånga reglaget precis
under reglagen för de elektriska föns-
terhissarna.
Framsätespassagerarens reglage
för elektrisk fönsterhiss
En knapp i passagerardörrens klädsel
styr passagerardörrens dörruta och en
samling knappar som låser och låser
upp alla dörrar. Reglagen fungerar
bara när tändningslåset är i läge ON/
RUN (på) eller ACC och under för-
dröjd avstängning av elektriska tillbe-
hör.Automatisk öppning av rutor (för
de versioner/marknader där
denna funktion finns)
De främre knapparna kan vara utrus-
tade med en automatisk öppnings-
funktion. Tryck ner elfönsterhiss-
knappen förbi det första läget och
släpp den, så öppnas rutan auto-
matiskt.
Om du vill ha rutan delvis öppen
trycker du ner fönsterhissreglaget och
släpper det där du vill att rutan ska
stanna.Reglagen för de elektriska fönsterhis-
sarna förblir aktiva i upp till 10
minuter (beroende på inställningarna
för fördröjd avstängning av tillbehör)
efter att tändningslåset har vridits till
läge OFF. Denna funktion avbryts om
en av fordonets framdörrar öppnas.
Automatisk stängning med
klämskyddsfunktion (för de
versioner/marknader där denna
funktion finns)
Reglagen för vänster och höger sido-
ruta fram, kan ha en automatisk
stängningsfunktion. Lyft fönsterhiss-
reglaget helt upp till andra läget och
släpp det, så stängs rutan auto-
matiskt.
Om du vill stoppa rutan från att åka
hela vägen upp under den auto-
matiska stängningen trycker du kort
på reglaget.
Om du vill stänga rutan delvis lyfter
du fönsterhissreglaget till den första
spärren och släpper det där du vill att
rutan ska stängas.
Spärr för elektriska fönsterhissar
Centrallåsknappar på
passagerarsidan fram
1 - Öppna/stäng ruta
2 - Centrallås
27
Page 34 of 376

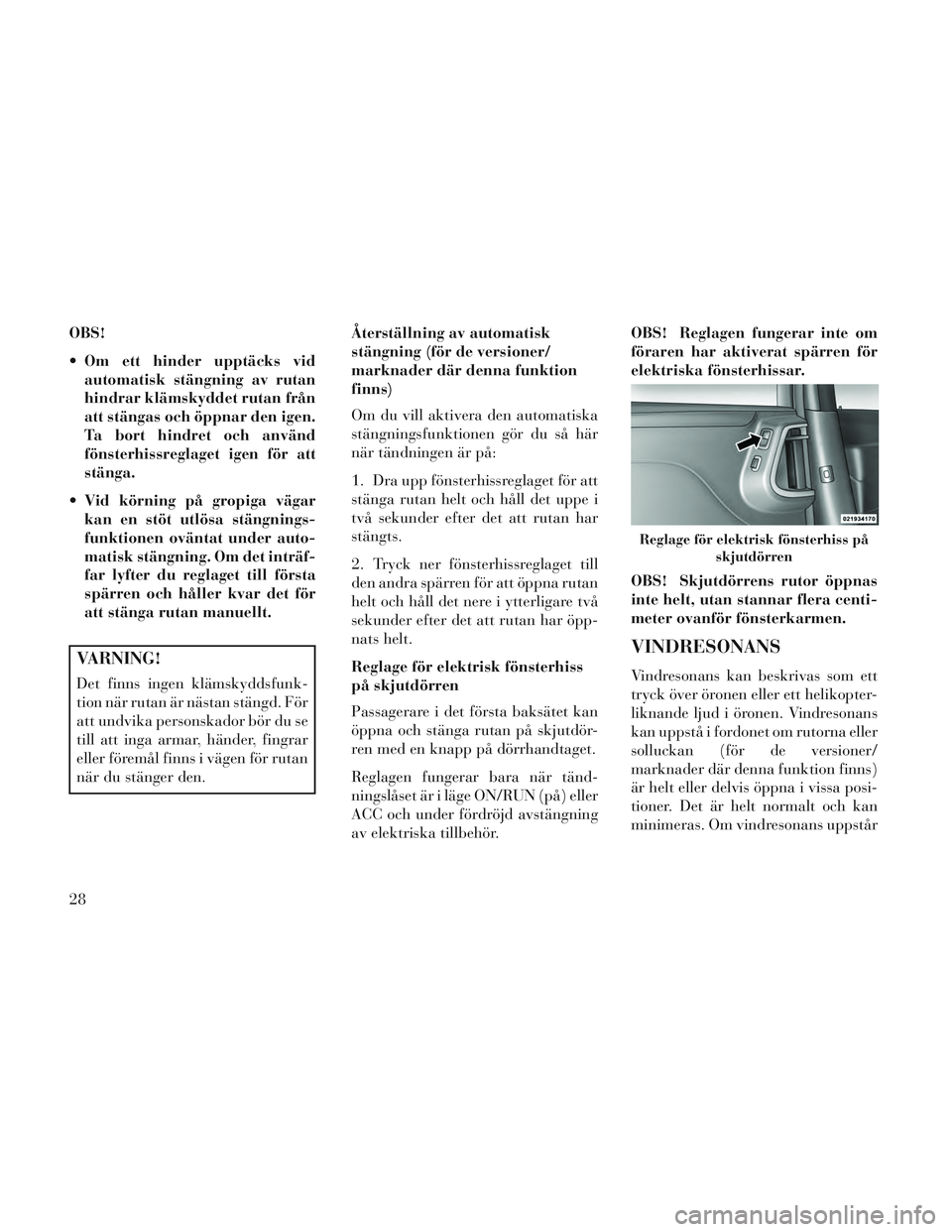

OBS!
Om ett hinder upptäcks vidautomatisk stängning av rutan
hindrar klämskyddet rutan från
att stängas och öppnar den igen.
Ta bort hindret och använd
fönsterhissreglaget igen för att
stänga.
Vid körning på gropiga vägar kan en stöt utlösa stängnings-
funktionen oväntat under auto-
matisk stängning. Om det inträf-
far lyfter du reglaget till första
spärren och håller kvar det för
att stänga rutan manuellt.
VARNING!
Det finns ingen klämskyddsfunk-
tion när rutan är nästan stängd. För
att undvika personskador bör du se
till att inga armar, händer, fingrar
eller föremål finns i vägen för rutan
när du stänger den. Återställning av automatisk
stängning (för de versioner/
marknader där denna funktion
finns)
Om du vill aktivera den automatiska
stängningsfunktionen gör du så här
när tändningen är på:
1. Dra upp fönsterhissreglaget för att
stänga rutan helt och håll det uppe i
två sekunder efter det att rutan har
stängts.
2. Tryck ner fönsterhissreglaget till
den andra spärren för att öppna rutan
helt och håll det nere i ytterligare två
sekunder efter det att rutan har öpp-
nats helt.
Reglage för elektrisk fönsterhiss
på skjutdörren
Passagerare i det första baksätet kan
öppna och stänga rutan på skjutdör-
ren med en knapp på dörrhandtaget.
Reglagen fungerar bara när tänd-
ningslåset är i läge ON/RUN (på) eller
ACC och under fördröjd avstängning
av elektriska tillbehör. OBS! Reglagen fungerar inte om
föraren har aktiverat spärren för
elektriska fönsterhissar.
OBS! Skjutdörrens rutor öppnas
inte helt, utan stannar flera centi-
meter ovanför fönsterkarmen.
VINDRESONANS
Vindresonans kan beskrivas som ett
tryck över öronen eller ett helikopter-
liknande ljud i öronen. Vindresonans
kan uppstå i fordonet om rutorna eller
solluckan (för de versioner/
marknader där denna funktion finns)
är helt eller delvis öppna i vissa posi-
tioner. Det är helt normalt och kan
minimeras. Om vindresonans uppstår
Reglage för elektrisk fönsterhiss på
skjutdörren
28

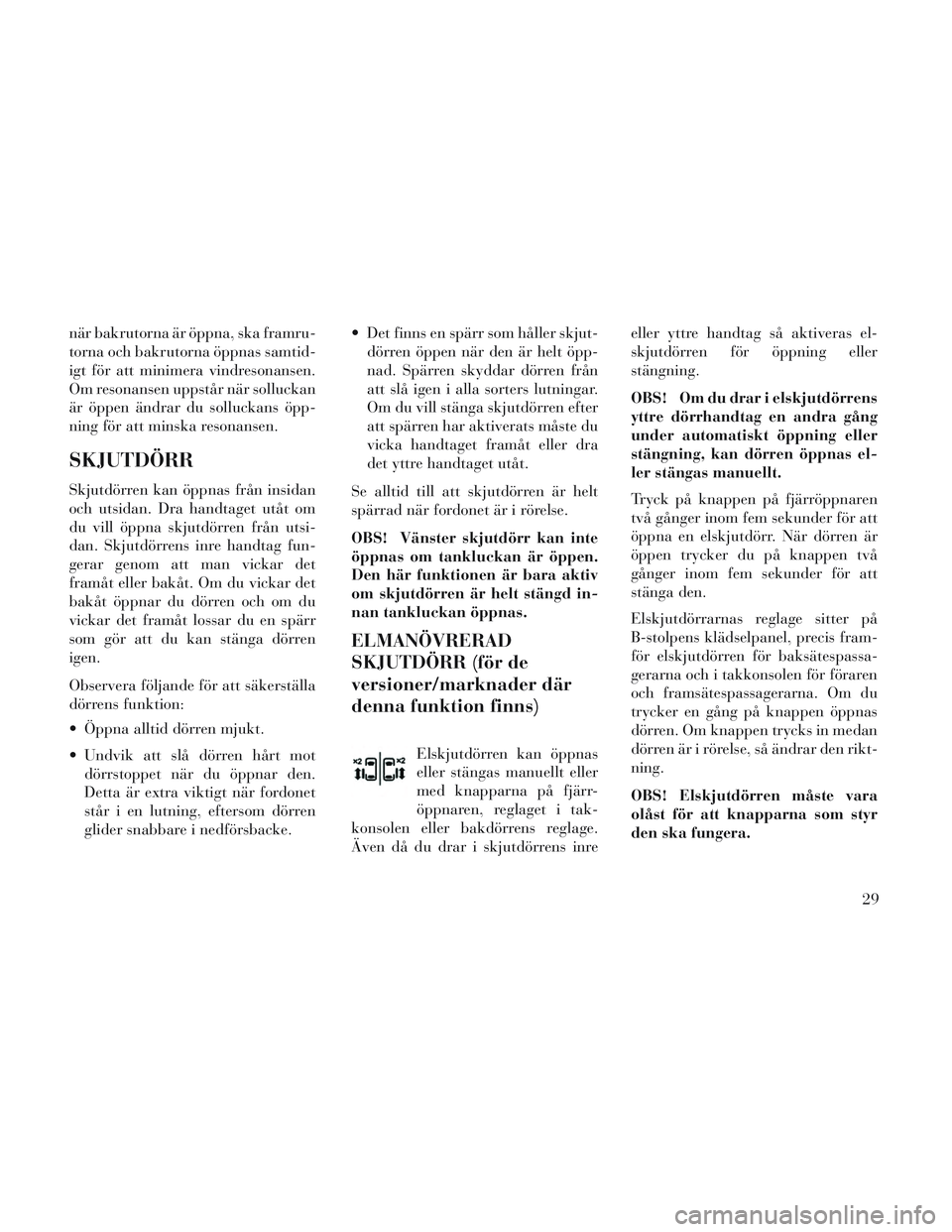

Page 35 of 376
när bakrutorna är öppna, ska framru-
torna och bakrutorna öppnas samtid-
igt för att minimera vindresonansen.
Om resonansen uppstår när solluckan
är öppen ändrar du solluckans öpp-
ning för att minska resonansen.
SKJUTDÖRR
Skjutdörren kan öppnas från insidan
och utsidan. Dra handtaget utåt om
du vill öppna skjutdörren från utsi-
dan. Skjutdörrens inre handtag fun-
gerar genom att man vickar det
framåt eller bakåt. Om du vickar det
bakåt öppnar du dörren och om du
vickar det framåt lossar du en spärr
som gör att du kan stänga dörren
igen.
Observera följande för att säkerställa
dörrens funktion:
Öppna alltid dörren mjukt.
Undvik att slå dörren hårt motdörrstoppet när du öppnar den.
Detta är extra viktigt när fordonet
står i en lutning, eftersom dörren
glider snabbare i nedförsbacke. Det finns en spärr som håller skjut-
dörren öppen när den är helt öpp-
nad. Spärren skyddar dörren från
att slå igen i alla sorters lutningar.
Om du vill stänga skjutdörren efter
att spärren har aktiverats måste du
vicka handtaget framåt eller dra
det yttre handtaget utåt.
Se alltid till att skjutdörren är helt
spärrad när fordonet är i rörelse.
OBS! Vänster skjutdörr kan inte
öppnas om tankluckan är öppen.
Den här funktionen är bara aktiv
om skjutdörren är helt stängd in-
nan tankluckan öppnas.
ELMANÖVRERAD
SKJUTDÖRR (för de
versioner/marknader där
denna funktion finns)
Elskjutdörren kan öppnas
eller stängas manuellt eller
med knapparna på fjärr-
öppnaren, reglaget i tak-
konsolen eller bakdörrens reglage.
Även då du drar i skjutdörrens inre eller yttre handtag så aktiveras el-
skjutdörren för öppning eller
stängning.
OBS! Om du drar i elskjutdörrens
yttre dörrhandtag en andra gång
under automatiskt öppning eller
stängning, kan dörren öppnas el-
ler stängas manuellt.
Tryck på knappen på fjärröppnaren
två gånger inom fem sekunder för att
öppna en elskjutdörr. När dörren är
öppen trycker du på knappen två
gånger inom fem sekunder för att
stänga den.
Elskjutdörrarnas reglage sitter på
B-stolpens klädselpanel, precis fram-
för elskjutdörren för baksätespassa-
gerarna och i takkonsolen för föraren
och framsätespassagerarna. Om du
trycker en gång på knappen öppnas
dörren. Om knappen trycks in medan
dörren är i rörelse, så ändrar den rikt-
ning.
OBS! Elskjutdörren måste vara
olåst för att knapparna som styr
den ska fungera.
29

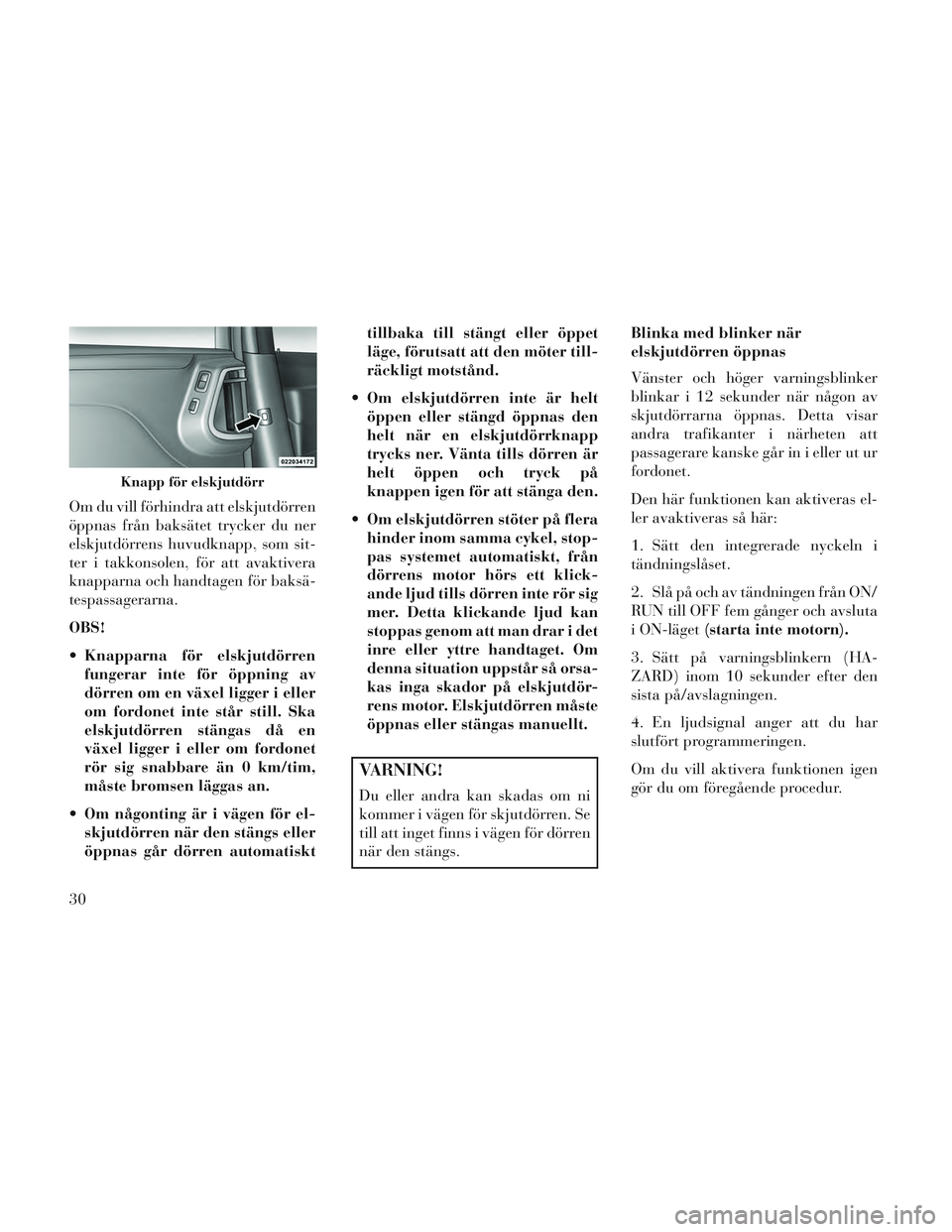

Page 36 of 376
Om du vill förhindra att elskjutdörren
öppnas från baksätet trycker du ner
elskjutdörrens huvudknapp, som sit-
ter i takkonsolen, för att avaktivera
knapparna och handtagen för baksä-
tespassagerarna.
OBS!
Knapparna för elskjutdörrenfungerar inte för öppning av
dörren om en växel ligger i eller
om fordonet inte står still. Ska
elskjutdörren stängas då en
växel ligger i eller om fordonet
rör sig snabbare än 0 km/tim,
måste bromsen läggas an.
Om någonting är i vägen för el- skjutdörren när den stängs eller
öppnas går dörren automatiskt tillbaka till stängt eller öppet
läge, förutsatt att den möter till-
räckligt motstånd.
Om elskjutdörren inte är helt öppen eller stängd öppnas den
helt när en elskjutdörrknapp
trycks ner. Vänta tills dörren är
helt öppen och tryck på
knappen igen för att stänga den.
Om elskjutdörren stöter på flera hinder inom samma cykel, stop-
pas systemet automatiskt, från
dörrens motor hörs ett klick-
ande ljud tills dörren inte rör sig
mer. Detta klickande ljud kan
stoppas genom att man drar i det
inre eller yttre handtaget. Om
denna situation uppstår så orsa-
kas inga skador på elskjutdör-
rens motor. Elskjutdörren måste
öppnas eller stängas manuellt.
VARNING!
Du eller andra kan skadas om ni
kommer i vägen för skjutdörren. Se
till att inget finns i vägen för dörren
när den stängs. Blinka med blinker när
elskjutdörren öppnas
Vänster och höger varningsblinker
blinkar i 12 sekunder när någon av
skjutdörrarna öppnas. Detta visar
andra trafikanter i närheten att
passagerare kanske går in i eller ut ur
fordonet.
Den här funktionen kan aktiveras el-
ler avaktiveras så här:
1. Sätt den integrerade nyckeln i
tändningslåset.
2. Slå på och av tändningen från ON/
RUN till OFF fem gånger och avsluta
i ON-läget
(starta inte motorn).
3. Sätt på varningsblinkern (HA-
ZARD) inom 10 sekunder efter den
sista på/avslagningen.
4. En ljudsignal anger att du har
slutfört programmeringen.
Om du vill aktivera funktionen igen
gör du om föregående procedur.
Knapp för elskjutdörr
30
Page 37 of 376

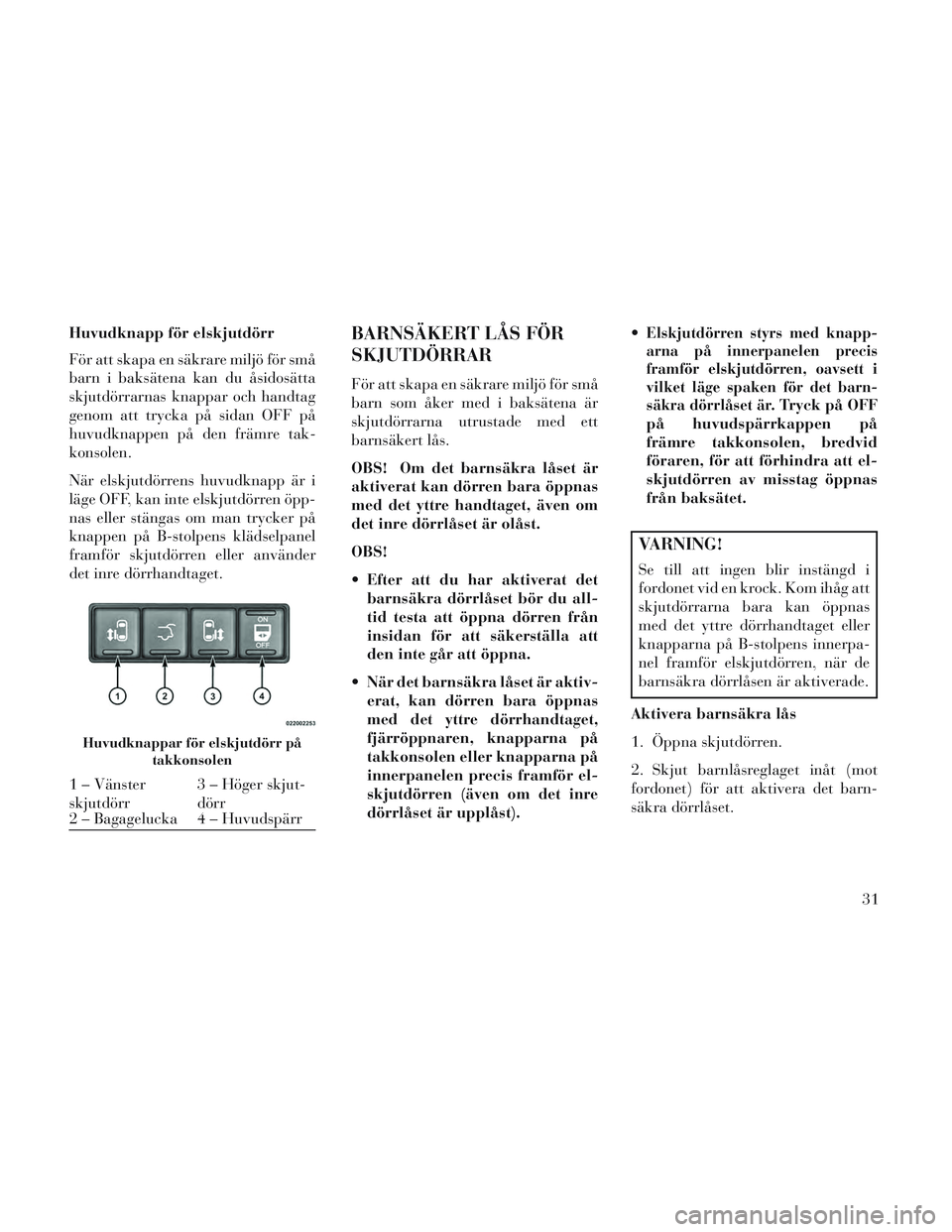

Huvudknapp för elskjutdörr
För att skapa en säkrare miljö för små
barn i baksätena kan du åsidosätta
skjutdörrarnas knappar och handtag
genom att trycka på sidan OFF på
huvudknappen på den främre tak-
konsolen.
När elskjutdörrens huvudknapp är i
läge OFF, kan inte elskjutdörren öpp-
nas eller stängas om man trycker på
knappen på B-stolpens klädselpanel
framför skjutdörren eller använder
det inre dörrhandtaget.BARNSÄKERT LÅS FÖR
SKJUTDÖRRAR
För att skapa en säkrare miljö för små
barn som åker med i baksätena är
skjutdörrarna utrustade med ett
barnsäkert lås.
OBS! Om det barnsäkra låset är
aktiverat kan dörren bara öppnas
med det yttre handtaget, även om
det inre dörrlåset är olåst.
OBS!
Efter att du har aktiverat detbarnsäkra dörrlåset bör du all-
tid testa att öppna dörren från
insidan för att säkerställa att
den inte går att öppna.
När det barnsäkra låset är aktiv- erat, kan dörren bara öppnas
med det yttre dörrhandtaget,
fjärröppnaren, knapparna på
takkonsolen eller knapparna på
innerpanelen precis framför el-
skjutdörren (även om det inre
dörrlåset är upplåst).
Elskjutdörren styrs med knapp-
arna på innerpanelen precis
framför elskjutdörren, oavsett i
vilket läge spaken för det barn-
säkra dörrlåset är.
Tryck på OFF
på huvudspärrkappen på
främre takkonsolen, bredvid
föraren, för att förhindra att el-
skjutdörren av misstag öppnas
från baksätet.
VARNING!
Se till att ingen blir instängd i
fordonet vid en krock. Kom ihåg att
skjutdörrarna bara kan öppnas
med det yttre dörrhandtaget eller
knapparna på B-stolpens innerpa-
nel framför elskjutdörren, när de
barnsäkra dörrlåsen är aktiverade.
Aktivera barnsäkra lås
1. Öppna skjutdörren.
2. Skjut barnlåsreglaget inåt (mot
fordonet) för att aktivera det barn-
säkra dörrlåset.
Huvudknappar för elskjutdörr på takkonsolen
1 – Vänster
skjutdörr 3 – Höger skjut-
dörr
2 – Bagagelucka 4 – Huvudspärr
31
Page 38 of 376

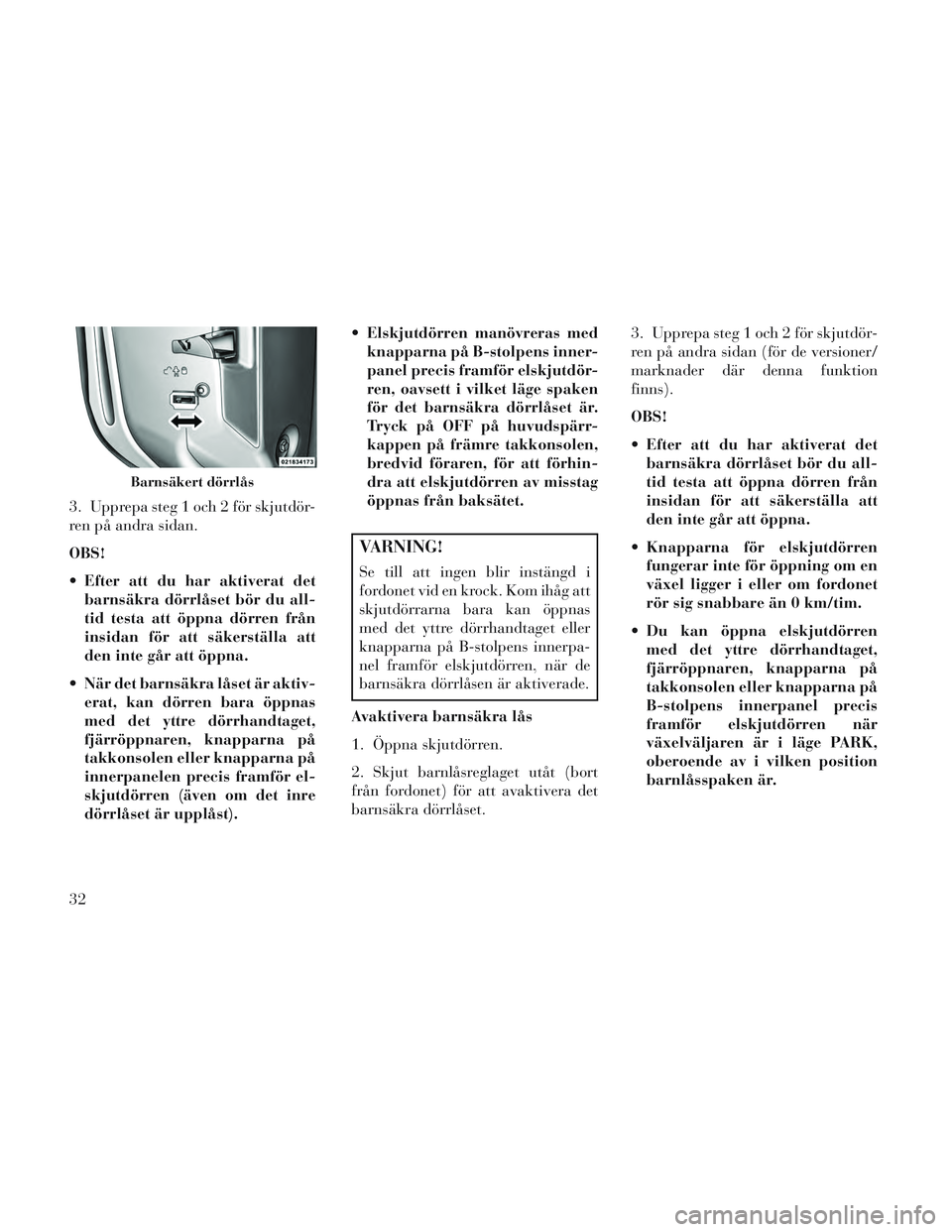

3. Upprepa steg 1 och 2 för skjutdör-
ren på andra sidan.
OBS!
Efter att du har aktiverat detbarnsäkra dörrlåset bör du all-
tid testa att öppna dörren från
insidan för att säkerställa att
den inte går att öppna.
När det barnsäkra låset är aktiv- erat, kan dörren bara öppnas
med det yttre dörrhandtaget,
fjärröppnaren, knapparna på
takkonsolen eller knapparna på
innerpanelen precis framför el-
skjutdörren (även om det inre
dörrlåset är upplåst). Elskjutdörren manövreras med
knapparna på B-stolpens inner-
panel precis framför elskjutdör-
ren, oavsett i vilket läge spaken
för det barnsäkra dörrlåset är.
Tryck på OFF på huvudspärr-
kappen på främre takkonsolen,
bredvid föraren, för att förhin-
dra att elskjutdörren av misstag
öppnas från baksätet.
VARNING!
Se till att ingen blir instängd i
fordonet vid en krock. Kom ihåg att
skjutdörrarna bara kan öppnas
med det yttre dörrhandtaget eller
knapparna på B-stolpens innerpa-
nel framför elskjutdörren, när de
barnsäkra dörrlåsen är aktiverade.
Avaktivera barnsäkra lås
1. Öppna skjutdörren.
2. Skjut barnlåsreglaget utåt (bort
från fordonet) för att avaktivera det
barnsäkra dörrlåset. 3. Upprepa steg 1 och 2 för skjutdör-
ren på andra sidan (för de versioner/
marknader där denna funktion
finns).
OBS!
Efter att du har aktiverat det
barnsäkra dörrlåset bör du all-
tid testa att öppna dörren från
insidan för att säkerställa att
den inte går att öppna.
Knapparna för elskjutdörren fungerar inte för öppning om en
växel ligger i eller om fordonet
rör sig snabbare än 0 km/tim.
Du kan öppna elskjutdörren med det yttre dörrhandtaget,
fjärröppnaren, knapparna på
takkonsolen eller knapparna på
B-stolpens innerpanel precis
framför elskjutdörren när
växelväljaren är i läge PARK,
oberoende av i vilken position
barnlåsspaken är.
Barnsäkert dörrlås
32
Page 39 of 376

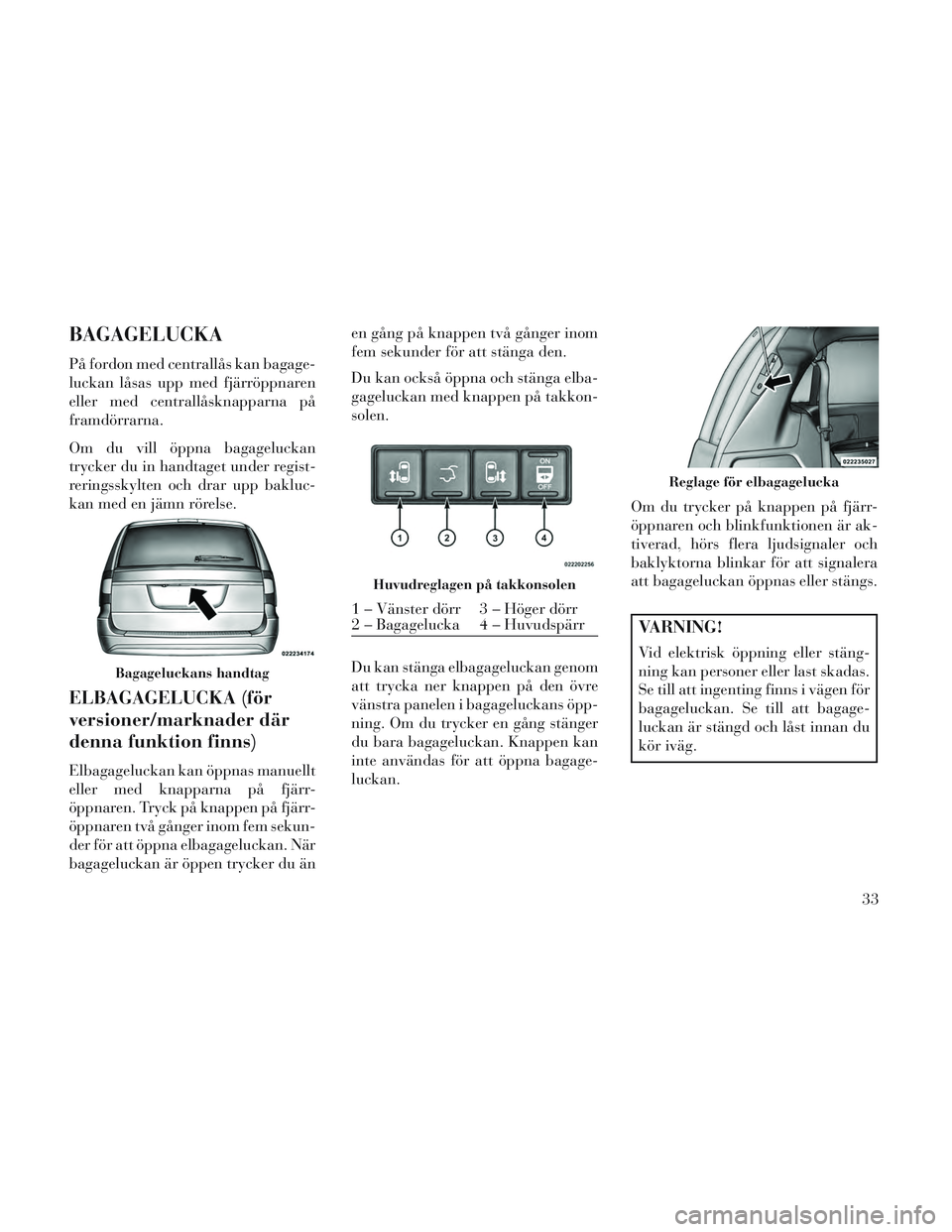

BAGAGELUCKA
På fordon med centrallås kan bagage-
luckan låsas upp med fjärröppnaren
eller med centrallåsknapparna på
framdörrarna.
Om du vill öppna bagageluckan
trycker du in handtaget under regist-
reringsskylten och drar upp bakluc-
kan med en jämn rörelse.
ELBAGAGELUCKA (för
versioner/marknader där
denna funktion finns)
Elbagageluckan kan öppnas manuellt
eller med knapparna på fjärr-
öppnaren. Tryck på knappen på fjärr-
öppnaren två gånger inom fem sekun-
der för att öppna elbagageluckan. När
bagageluckan är öppen trycker du änen gång på knappen två gånger inom
fem sekunder för att stänga den.
Du kan också öppna och stänga elba-
gageluckan med knappen på takkon-
solen.
Du kan stänga elbagageluckan genom
att trycka ner knappen på den övre
vänstra panelen i bagageluckans öpp-
ning. Om du trycker en gång stänger
du bara bagageluckan. Knappen kan
inte användas för att öppna bagage-
luckan.
Om du trycker på knappen på fjärr-
öppnaren och blinkfunktionen är ak-
tiverad, hörs flera ljudsignaler och
baklyktorna blinkar för att signalera
att bagageluckan öppnas eller stängs.
VARNING!
Vid elektrisk öppning eller stäng-
ning kan personer eller last skadas.
Se till att ingenting finns i vägen för
bagageluckan. Se till att bagage-
luckan är stängd och låst innan du
kör iväg.
Bagageluckans handtag
Huvudreglagen på takkonsolen
1 – Vänster dörr 3 – Höger dörr
2 – Bagagelucka 4 – Huvudspärr
Reglage för elbagagelucka
33
Page 40 of 376
OBS!
Om någonting är i vägen för el-bagageluckan när den stängs el-
ler öppnas, går dörren auto-
matiskt tillbaka till stängd eller
öppen position, förutsatt att den
möter tillräckligt motstånd.
Det finns också klämsensorer på sidan av bagageluckeöpp-
ningen. Ett lätt tryck någonstans
på de här remsorna gör att
bagageluckan öppnas igen.
Oavsett om bagageluckan är helt öppen eller helt stängd, kommer
bakluckans ljudvarning att
ljuda upprepat för att varna om
att luckan är i rörelse.
Elbagageluckan måste vara helt öppen eller helt stängd för att
knapparna ska fungera. Om
bagageluckan inte är helt stängd
eller öppen, måste du öppna el-
ler stänga den för hand.
Om du trycker på öppnings- knappen för elbagageluckan
medan den stängs, återgår den
till helt öppen position. Elbagageluckans knappar fun-
gerar inte om en växel ligger i
eller om fordonet rör sig snabb-
are än 0 km/tim.
Elbagageluckan fungerar inte i temperaturer under 24 °C eller
om temperaturen överstiger
62 °C. Se till att skrapa bort is
eller snö från bagageluckan in-
nan du trycker på någon av
knapparna.
Om elbagageluckan stöter på flera hinder inom samma cykel,
stoppas systemet automatiskt
och du måste öppna eller stänga
bagageluckan manuellt.
VARNING!
Om du kör med bagageluckanöppen kan giftiga avgaser komma
in i fordonet. Dessa ångor kan
skada dig och dina passagerare
allvarligt. Håll bagageluckan
stängd när du kör bilen.
(Fortsättning)
VARNING!(Fortsättning)
Om du måste köra med öppenbagagelucka ska du se till att alla
rutor är stängda och att klimat-
kontrollens fläkt är inställd på
hög hastighet. Använd inte åter-
cirkulation.
KROCKSKYDD
Några av de viktigaste säkerhetsfunk-
tionerna i fordonet är krockskydds-
systemen:
Trepunktsbälten för alla sittplatser.
Avancerade krockkuddar fram för förare och framsätespassagerare
Kompletterande aktiva nackskydd (AHR) monterade på framsätena
(integrerade i nackskydden)
Kompletterande sidokrockgardiner (SABIC) som skyddar passager-
arna som sitter på ytterplatserna
vid rutorna på första, andra och
tredje sätesraden.
Kompletterande sätesmonterade sidokrockkuddar (SAB)
34
