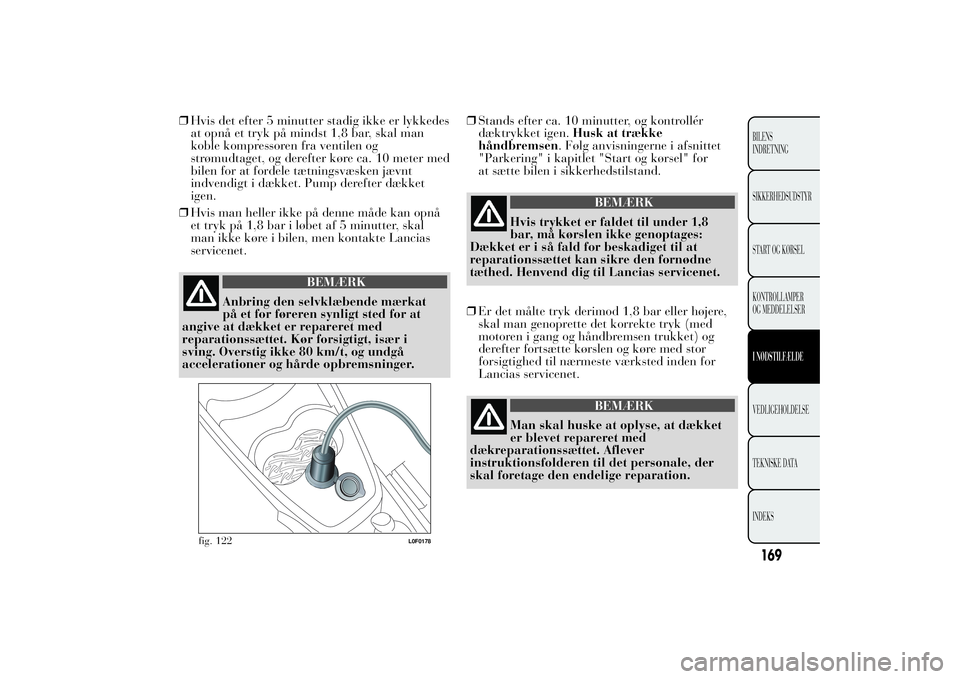

❒Hvis det efter 5 minutter stadig ikke er lykkedes
at opnå et tryk på mindst 1,8 bar, skal man
koble kompressoren fra ventilen og
strømudtaget, og derefter køre ca. 10 meter med
bilen for at fordele tætningsvæsken jævnt
indvendigt i dækket. Pump derefter dækket
igen.
❒Hvis man heller ikke på denne måde kan opnå
et tryk på 1,8 bar i løbet af 5 minutter, skal
man ikke køre i bilen, men kontakte Lancias
servicenet.
BEMÆRK
Anbring den selvklæbende mærkat
på et for
føreren synligt sted for at
angive at dækket er repareret med
reparationssættet. Kør forsigtigt, især i
sving. Overstig ikke 80 km/t, og undgå
accelerationer og hårde opbremsninger.❒Stands efter ca. 10 minutter, og kontrollér
dæktrykket igen.Husk at trække
håndbremsen. Følg anvisningerne i afsnittet
"Parkering" i kapitlet "Start og kørsel" for
at sætte bilen i sikkerhedstilstand.
BEMÆRK
Hvis trykket er faldet til under 1,8
bar, må
kørslen ikke genoptages:
Dækket er i så fald for beskadiget til at
reparationssættet kan sikre den fornødne
tæthed. Henvend dig til Lancias servicenet.
❒Er det målte tryk derimod 1,8 bar eller højere,
skal man genoprette det korrekte tryk (med
motoren i gang og håndbremsen trukket) og
derefter fortsætte kørslen og køre med stor
forsigtighed til nærmeste værksted inden for
Lancias servicenet.
BEMÆRK
Man skal huske at oplyse, at dækket
er blevet repareret
med
dækreparationssættet. Aflever
instruktionsfolderen til det personale, der
skal foretage den endelige reparation.
fig. 122
L0F0178
169BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS

ALMINDELIG KONTROL OG JUSTERING AF
DÆKTRYK
Kompressoren kan også benyttes til almindelig
kontrol og justering af dæktryk. Frigør
lynkoblingen A fig. 123, og forbind den direkte til
hjulets ventil.UDSKIFTNING AF BEHOLDEREN
Gå frem på følgende måde:
❒frigør koblingen A fig. 124
❒Afmontér den gamle beholder ved at dreje den
mod uret og løfte den af.
❒Sæt den nye beholder på, og drej den med uret.
❒Forbind koblingen A til beholderen og anbring
den gennemsigtige slange B i dens rum.
fig. 123
L0F0180
fig. 124
L0F0008
170
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
D ATA
INDEKS

UDSKIFTNING AF EN PÆREGENERELLE ANVISNINGER
❒Inden en pære udskiftes, anbefales det at
kontrollere kontaktpunkterne for oxidation.
❒Overbrændte pærer skal udskiftes med pærer af
samme type og med samme effekt.
❒Nærlysets højde skal altid kontrolleres efter
udskiftning af en pære.
❒Hvis en pære svigter, anbefales det at
kontrollere den pågældende sikring inden man
udskifter pæren. Angående sikringernes
placering, henvises til afsnittet ”Udskiftning af
sikringer” i dette kapitel.
BEMÆRK
Ændringer eller reparationer af det
elektriske anlæg, der
ikke foretages
korrekt og i overensstemmelse med
systemets tekniske specifikationer, kan
forårsage driftsforstyrrelser med risiko for
brand.
BEMÆRK
Halogenpærer indeholder gas under
tryk, og hvis
de ødelægges, kan der
slynges glasstykker ud i rummet.
Halogenpærer må kun berøres på
metalsoklen. Hvis du berører
den gennemsigtige kolbe med fingrene,
nedsættes styrken af det udsendte lys, og
desuden kan pærens levetid blive nedsat. Hvis
man er kommet til at berøre kolben, bør
man gnide den med en klud vædet med sprit
og lade den tørre.Det anbefales så vidt muligt at lade
Lancias servicenet udskifte pærerne.
Korrekt funktion og justering af de
udvendige lygter har afgørende betydning for
køresikkerheden og er desuden lovpligtigt.På grund af den høje
forsyningsspænding, skal udskiftning
af pærer med gasudladning (Xenon)
(afhængigt af versioner/markeder) udføres af
fagfolk: livsfare! Henvend dig til Lancias
servicenet.
VIGTIGT I koldt eller fugtigt vejr eller efter
regnvejr eller vask kan for- og baglygterne dugge
til og/eller der kan dannes kondens på indersiden
af lygteglasset. Det er helt normalt og skyldes
forskellen i temperatur og fugtighed mellem
lygteglassets inderside og yderside. Det er ikke en
fejl og påvirker ikke lygternes normale funktion.
Tildugningen forsvinder hurtigt, når lysene
tændes, fra midten og ud mod yderkanterne.
171BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS

PÆRETYPERDer anvendes forskellige typer af pærer i bilen:
Pærer med glaskilesokkel:(type A) er trykket fast, og
tages ud ved at trække i dem.Pærer med bajonetfatning:(type B) trækkes ud ved at
trykke på soklen og dreje imod urets retning.
Pinolpærer:(type C) trækkes ud ved at frigøre dem fra
kontaktpunkterne.
Halogenpærer:(type D) pæren kan fjernes, når clipsen,
der fastgør den, hægtes ud af indgreb.
Halogenpærer:(type E) pæren kan fjernes, når clipsen,
der fastgør den, hægtes ud af indgreb.
Pærer med gasudladning (Xenon):(type F) for
udskiftning skal man kontakte Lancias servicenet.
172
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
D ATA
INDEKS

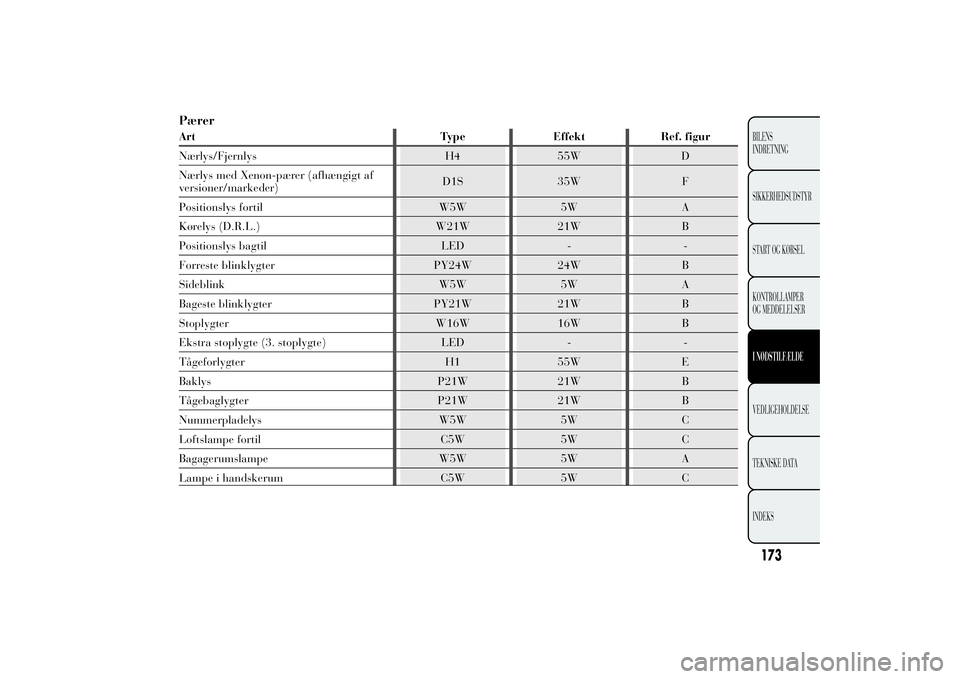

PærerArt Type Effekt Ref. figur
Nærlys/Fjernlys H4 55W D
Nærlys med Xenon-pærer (afhængigt af
versioner/markeder)D1S 35W F
Positionslys fortil W5W 5W A
Kørelys (D.R.L.) W21W 21W B
Positionslys bagtil LED - -
Forreste blinklygter PY24W 24W B
Sideblink W5W 5W A
Bageste blinklygter PY21W 21W B
Stoplygter W16W 16W B
Ekstra stoplygte (3. stoplygte) LED - -
Tågeforlygter H1 55W E
Baklys P21W 21W B
Tågebaglygter P21W 21W B
Nummerpladelys W5W 5W C
Loftslampe fortil C5W 5W C
Bagagerumslampe W5W 5W A
Lampe i handskerum C5W 5W C
173BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS

UDSKIFTNING AF UDVENDIG PÆREAngående type og effekt af de forskellige pærer, se
afsnittet ”Udskiftning af en pære”.
FORLYGTEENHEDER
Forlygteenhederne indeholder pærer for
positionslys/kørelys (D.R.L.), nærlys, fjernlys og
blinklys. Pærernes placering er følgende fig. 125:APositionslys/kørelys og fjernlysBNærlysCBlinklys
POSITIONSLYS/KØRELYS (D.R.L.)
Pæren udskiftes på følgende måde:
❒Fjern dækslet A fig. 125.
❒Tag fatningen B fig. 126, der er trykket fast, ud.
Træk pæren C ud og udskift den.❒Sæt den nye pære i og sæt derefter fatningen B
på plads.
❒Sæt til sidst dækslet A fig. 125 på plads.
FJERNLYS
Pæren udskiftes på følgende måde:
❒Fjern dækslet A fig. 125.
❒Drej stikket + fatningen B fig. 127 mod urets
retning.
❒Tag pæren C ud af stikket D og udskift den.
❒Sæt den nye pære i stikket og sørg for at den
sidder korrekt fast, sæt derefter stikket +
fatningen B på plads.
❒Sæt til sidst dækslet A fig. 125 på plads.fig. 125
L0F0033
fig. 126
L0F0069
174
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
D ATA
INDEKS

NÆRLYS
Pæren udskiftes på følgende måde:
❒Fjern dækslet B fig. 125.
❒Drej fatningen C fig. 128, der er trykket fast,
mod uret, fjern pæren D, og udskift den.
❒Sæt den nye pære i og sæt derefter fatningen C
på plads.
❒Sæt til sidst dækslet B fig. 125 på plads.BLINKLYS
Forreste blinklys
Pæren udskiftes på følgende måde:
❒Drej dækslet C fig. 125 mod uret.
❒Tag pæren D fig. 129 ud af dens leje E.
Sideblinklys
Pæren udskiftes på følgende måde:
❒Tryk på lygteglasset A fig. 130 så clipsen B
trykkes sammen, og tag enheden ud.
❒Drej fatningen C mod uret, fjern pæren, og
udskift den.
❒Sæt fatningen C tilbage i glasset, og drej den
med uret.
❒Montér derefter lygteenheden på bilen, og sørg
for at clipsen B går i indgreb med et klik.
fig. 127
L0F0068
fig. 128
L0F0070
175BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS

TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
❒Drej hjulet helt.
❒Påvirk tapperne A fig. 131 og fjern dækslet B.❒Påvirk clipsen C fig. 132 og frigør den
elektriske forbindelse D.
❒Fjern dækslet E ved at dreje det med uret (se
teksten OFF og pilen på selve dækslet).
❒Frigør clipsene F fig. 133 ved at trække dem
udad.
fig. 129
L0F0071
fig. 130
L0F0209
fig. 131
L0F0205
fig. 132
L0F0206
176
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
D ATA
INDEKS

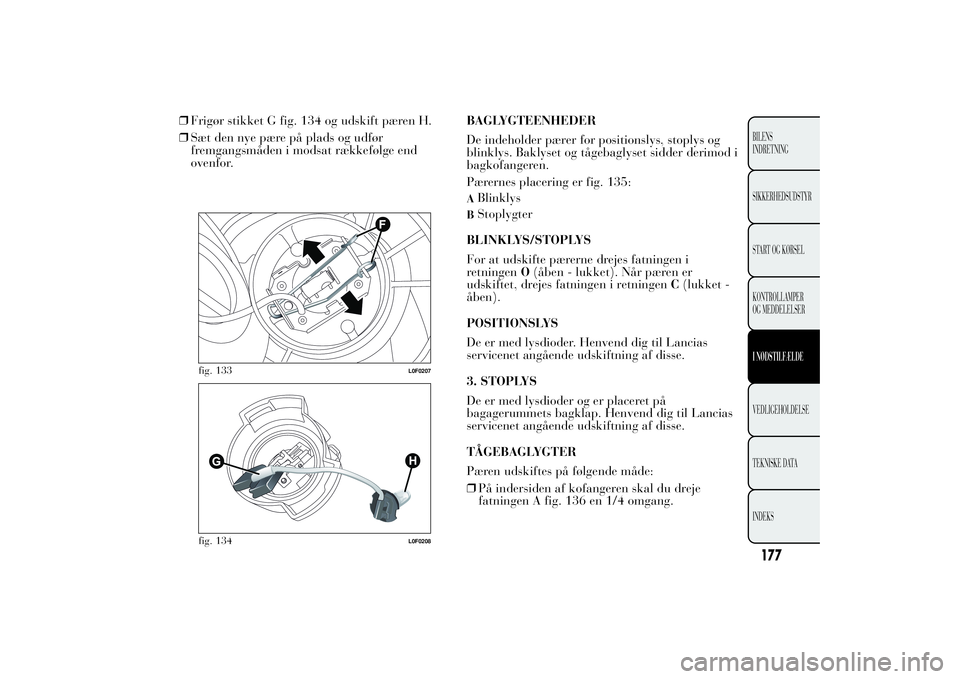

❒Frigør stikket G fig. 134 og udskift pæren H.
❒Sæt den nye pære på plads og udfør
fremgangsmåden i modsat rækkefølge end
ovenfor.BAGLYGTEENHEDER
De indeholder pærer for positionslys, stoplys og
blinklys. Baklyset og tågebaglyset sidder derimod i
bagkofangeren.
Pærernes placering er fig. 135:
ABlinklysBStoplygter
BLINKLYS/STOPLYS
For at udskifte pærerne drejes fatningen i
retningenO(åben - lukket). Når pæren er
udskiftet, drejes fatningen i retningenC(lukket -
åben).
POSITIONSLYS
De er med lysdioder. Henvend dig til Lancias
servicenet angående udskiftning af disse.
3. STOPLYS
De er med lysdioder og er placeret på
bagagerummets bagklap. Henvend dig til Lancias
servicenet angående udskiftning af disse.
TÅGEBAGLYGTER
Pæren udskiftes på følgende måde:
❒På indersiden af kofangeren skal du dreje
fatningen A fig. 136 en 1/4 omgang.
fig. 133
L0F0207
fig. 134
L0F0208
177BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS

❒Fjern pæren, og udskift den
❒Sæt den nye pære i og sæt derefter fatningen på
plads.
BEMÆRK
Vent på at katalysatoren bliver kold,
inden du udskifter
pærerne: RISIKO
FOR SKOLDNING!
fig. 135
L0F0034
fig. 136
L0F0219
