Lancia Ypsilon 2011 Brugs- og vedligeholdelsesvejledning (in Danish)

BAKLYGTER
Pæren udskiftes på følgende måde:
❒På indersiden af kofangeren skal du dreje
fatningen B fig. 136 en 1/4 omgang.
❒Fjern pæren, og udskift den
❒Sæt den nye pære i og sæt derefter fatningen på
plads.NUMMERPLADELYGTER
Pærerne udskiftes på følgende måde:
❒Fjern lygteglasset A fig. 137;
❒Drej fatningen B fig. 138 med uret, fjern pæren
C, og udskift den.
❒Sæt derefter lygteglasset på plads.
fig. 137
L0F0259
fig. 138
L0F0214
179BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS

UDSKIFTNING AF INDVENDIG PÆREAngående type og effekt af de forskellige pærer, se
afsnittet ”Udskiftning af en pære”.
LOFTSLAMPE FORTIL
Pæren udskiftes på følgende måde:
❒Tag lampen A fig. 139 ud ved at løfte i
punkterne, som er markeret med pilene.
❒Åbn dækslet B fig. 140. Udskift pærerne C ved
at tage dem ud af lamellerne i siderne.
Kontrollér, at de nye pærer er korrekt fastgjort
mellem lamellerne.
❒Luk dækslet B fig. 140 og fastgør loftslampen A
fig. 139 i lejet og sørg for, at den fastgøres
korrekt.LOFTSLAMPE BAGTIL
Versioner uden soltag
Pæren udskiftes på følgende måde:
❒Lirk loftslampen A fig. 141 ud i det med pil
viste punkt.
❒Åbn dækslet C fig. 142 og udskift pæren B ved
at tage den ud af lamellerne i siderne.
❒Sæt den nye pære i, og kontrollér, at den sidder
korrekt fast mellem lamellerne.
fig. 139
L0F0066
fig. 140
L0F0067
180
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
D ATA
INDEKS

Versioner med soltag
(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
❒Lirk loftslampen A fig. 143 ud i det med pil
viste punkt.❒Udskift pæren B fig. 144 ved at tage den ud af
lamellerne i siden.
❒Sæt den nye pære i, og kontrollér, at den sidder
korrekt fast mellem lamellerne.
fig. 141
L0F0237
fig. 142
L0F0235
A
fig. 143
L0F0184
fig. 144
L0F0185
181BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS

BAGAGERUMSLYS
Pæren udskiftes på følgende måde:
❒Åbn bagagerummet og træk lampen A fig. 145
ud i punktet, der er angivet med pilen.
❒Åbn beskyttelsesdækslet B og udskift pæren.
❒Luk beskyttelsesdækslet B på lygteglasset.
❒Montér lampen A i sin korrekte position, først i
den ene side og derefter ved at trykke på den
anden, indtil du hører et klik.HANDSKERUMSLYS
Pæren udskiftes på følgende måde:
❒Åbn handskerummet og træk lampen A fig. 146
ud.
❒Åbn beskyttelsesdækslet B og udskift pæren.
❒Luk beskyttelsesdækslet B på lygteglasset.
❒Montér lampen A i sin korrekte position, først i
den ene side og derefter ved at trykke på den
anden, indtil du hører et klik.
fig. 145
L0F0100
fig. 146
L0F0065
182
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
D ATA
INDEKS

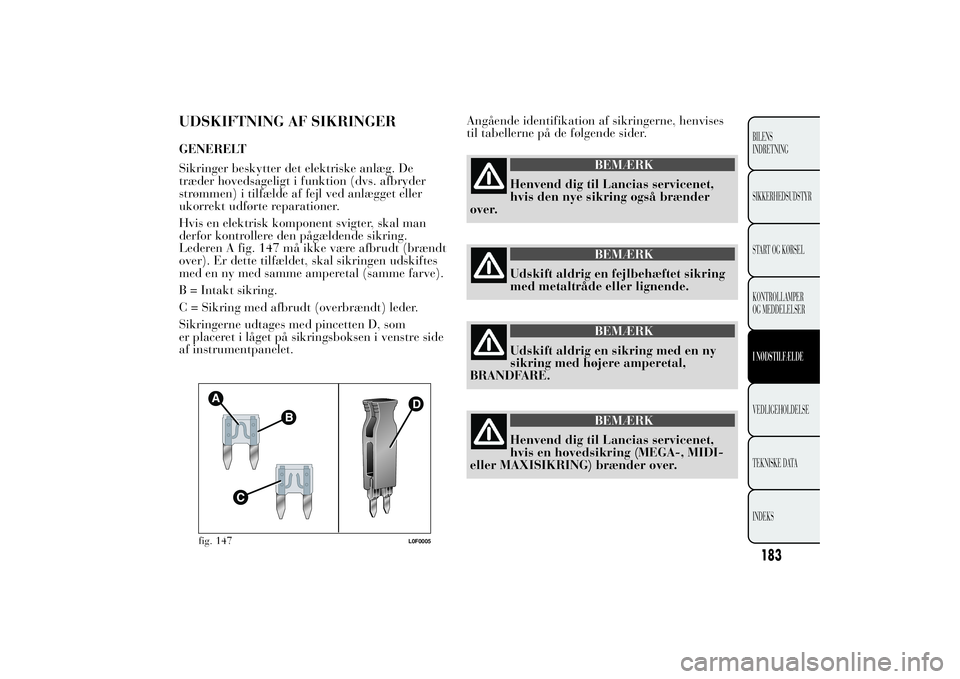

UDSKIFTNING AF SIKRINGERGENERELT
Sikringer beskytter det elektriske anlæg. De
træder hovedsageligt i funktion (dvs. afbryder
strømmen) i tilfælde af fejl ved anlægget eller
ukorrekt udførte reparationer.
Hvis en elektrisk komponent svigter, skal man
derfor kontrollere den pågældende sikring.
Lederen A fig. 147 må ikke være afbrudt (brændt
over). Er dette tilfældet, skal sikringen udskiftes
med en ny med samme amperetal (samme farve).
B = Intakt sikring.
C = Sikring med afbrudt (overbrændt) leder.
Sikringerne udtages med pincetten D, som
er placeret i låget på sikringsboksen i venstre side
af instrumentpanelet.Angående identifikation af sikringerne, henvises
til tabellerne på de følgende sider.
BEMÆRK
Henvend dig til Lancias servicenet,
hvis den nye
sikring også brænder
over.
BEMÆRK
Udskift aldrig en fejlbehæftet sikring
med metaltråde eller
lignende.
BEMÆRK
Udskift aldrig en sikring med en ny
sikring med højere
amperetal,
BRANDFARE.
BEMÆRK
Henvend dig til Lancias servicenet,
hvis en hovedsikring
(MEGA-, MIDI-
eller MAXISIKRING) brænder over.
fig. 147
L0F0005
183BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS

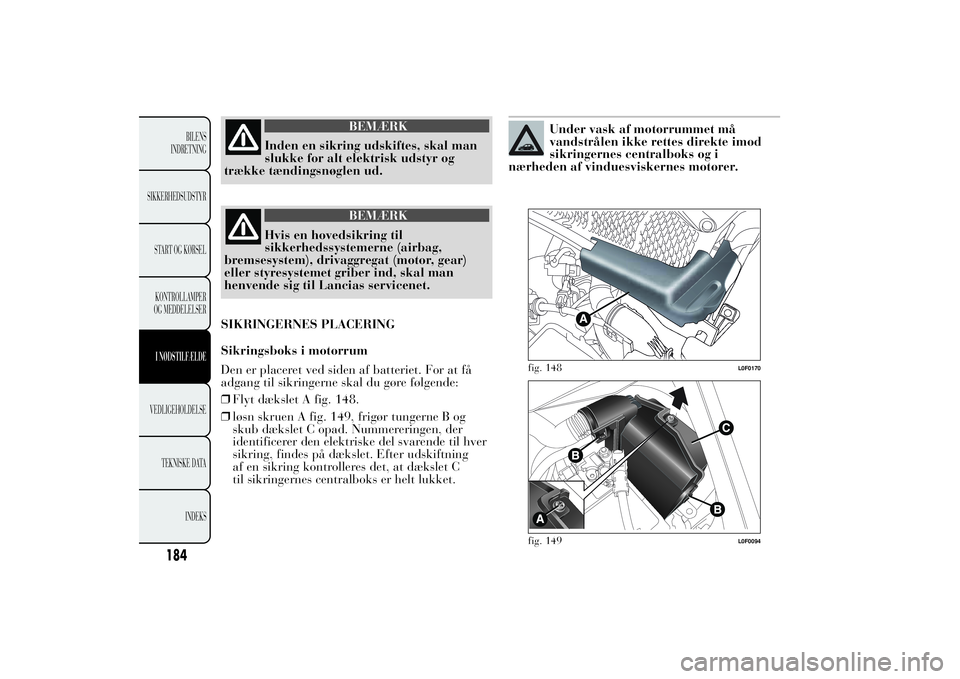

BEMÆRK
Inden en sikring udskiftes, skal man
slukke for alt
elektrisk udstyr og
trække tændingsnøglen ud.
BEMÆRK
Hvis en hovedsikring til
sikkerhedssystemerne (airbag,
bremsesystem), drivaggregat
(motor, gear)
eller styresystemet griber ind, skal man
henvende sig til Lancias servicenet.
SIKRINGERNES PLACERING
Sikringsboks i motorrum
Den er placeret ved siden af batteriet. For at få
adgang til sikringerne skal du gøre følgende:
❒Flyt dækslet A fig. 148.
❒løsn skruen A fig. 149, frigør tungerne B og
skub dækslet C opad. Nummereringen, der
identificerer den elektriske del svarende til hver
sikring, findes på dækslet. Efter udskiftning
af en sikring kontrolleres det, at dækslet C
til sikringernes centralboks er helt lukket.
Under vask af motorrummet må
vandstrålen ikke rettes direkte imod
sikringernes centralboks og i
nærheden af vinduesviskernes motorer.
fig. 148
L0F0170
fig. 149
L0F0094
184
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
D ATA
INDEKS

.
fig. 150
L0F0210
185BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS

Centralboks i instrumentpanel
For at komme til sikringerne skal du trække med
en hånd i den nederste del af dækslet B, mens
du trykker på delen A med den anden hånd.
Sikringerne befinder sig i sikringsholderen, der er
vist i fig. .
fig. 151
L0F0171
186
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
D ATA
INDEKS
152

.
fig. 152
L0F0172
187BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSERI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE
DATA
INDEKS

Centralboks i bagagerum
Centralboksen er placeret i venstre side af
bagagerummet under sidebeklædningen.
Sikringerne befinder sig i sikringsholderen, der er
vist i fig. 154.
fig. 153
L0F0128
fig. 154
L0F0212
