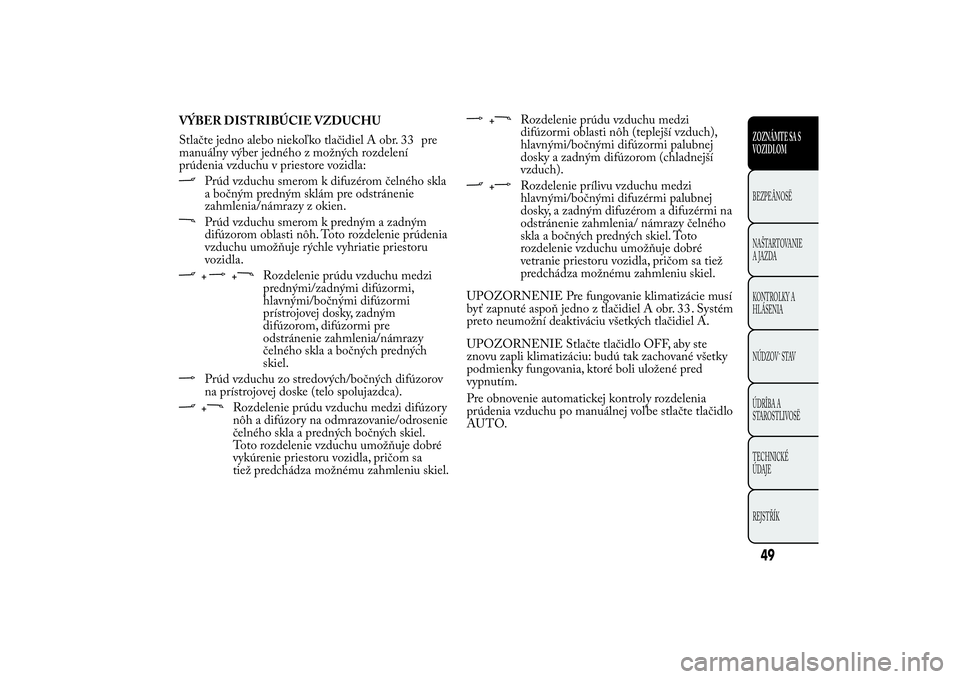

VÝBER DISTRIBÚCIE VZDUCHU
Stlačte jedno alebo niekoľko tlačidiel A obr. 33 pre
manuálny výber jedného z možných rozdelení
prúdenia vzduchu v priestore vozidla:
Prúd vzduchu smerom k difuzérom čelného skla
a bočným predným sklám pre odstránenie
zahmlenia/námrazy z okien.Prúd vzduchu smerom k predným a zadným
difúzorom oblasti nôh. Toto rozdelenie prúdenia
vzduchu umožňuje rýchle vyhriatie priestoru
vozidla.+
+
Rozdelenie prúdu vzduchu medzi
prednými/zadnými difúzormi,
hlavnými/bočnými difúzormi
prístrojovej dosky, zadným
difúzorom, difúzormi pre
odstránenie zahmlenia/námrazy
čelného skla a bočných predných
skiel.
Prúd vzduchu zo stredových/bočných difúzorov
na prístrojovej doske (telo spolujazdca).+
Rozdelenie prúdu vzduchu medzi difúzory
nôh a difúzory na odmrazovanie/odrosenie
čelného skla a predných bočných skiel.
Toto rozdelenie vzduchu umožňuje dobré
vykúrenie priestoru vozidla, pričom sa
tiež predchádza možnému zahmleniu skiel.
+
Rozdelenie prúdu vzduchu medzi
difúzormi oblasti nôh (teplejší vzduch),
hlavnými/bočnými difúzormi palubnej
dosky a zadným difúzorom (chladnejší
vzduch).
+
Rozdelenie prílivu vzduchu medzi
hlavnými/bočnými difuzérmi palubnej
dosky, a zadným difuzérom a difuzérmi na
odstránenie zahmlenia/ námrazy čelného
skla a bočných predných skiel. Toto
rozdelenie vzduchu umožňuje dobré
vetranie priestoru vozidla, pričom sa tiež
predchádza možnému zahmleniu skiel.
UPOZORNENIE Pre fungovanie klimatizácie musí
byť zapnuté aspoň jedno z tlačidiel A obr. . Systém
preto neumožní deaktiváciu všetkých tlačidiel A.
UPOZORNENIE Stlačte tlačidlo OFF, aby ste
znovu zapli klimatizáciu: budú tak zachované všetky
podmienky fungovania, ktoré boli uložené pred
vypnutím.
Pre obnovenie automatickej kontroly rozdelenia
prúdenia vzduchu po manuálnej voľbe stlačte tlačidlo
AU TO.
49ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTAR
TOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK
33

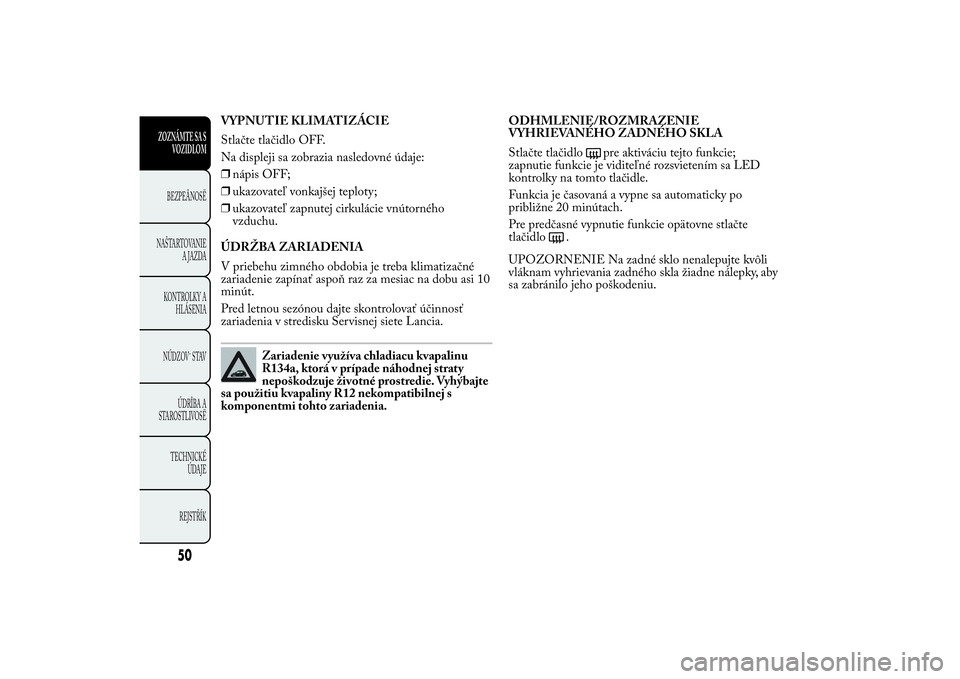

VYPNUTIE KLIMATIZÁCIE
Stlačte tlačidlo OFF.
Na displeji sa zobrazia nasledovné údaje:
❒nápis OFF;
❒ukazovateľ vonkajšej teploty;
❒ukazovateľ zapnutej cirkulácie vnútorného
vzduchu.
ÚDRŽBA ZARIADENIA
V priebehu zimného obdobia je treba klimatizačné
zariadenie zapínať aspoň raz za mesiac na dobu asi 10
minút.
Pred letnou sezónou dajte skontrolovať účinnosť
zariadenia v stredisku Servisnej siete Lancia.
Zariadenie využíva chladiacu kvapalinu
R134a, ktorá v prípade náhodnej straty
nepoškodzuje životné prostredie. Vyhýbajte
sa použitiu kvapaliny R12 nekompatibilnej s
komponentmi tohto zariadenia.ODHMLENIE/ROZMRAZENIE
VYHRIEVANÉHO ZADNÉHO SKLA
Stlačte tlačidlo
pre aktiváciu tejto funkcie;
zapnutie funkcie je viditeľné rozsvietením sa LED
kontrolky na tomto tlačidle.
Funkcia je časovaná a vypne sa automaticky po
približne 20 minútach.
Pre predčasné vypnutie funkcie opätovne stlačte
tlačidlo
.
UPOZORNENIE Na zadné sklo nenalepujte kvôli
vláknam vyhrievania zadného skla žiadne nálepky, aby
sa zabránilo jeho poškodeniu.
50
ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTAR
TOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

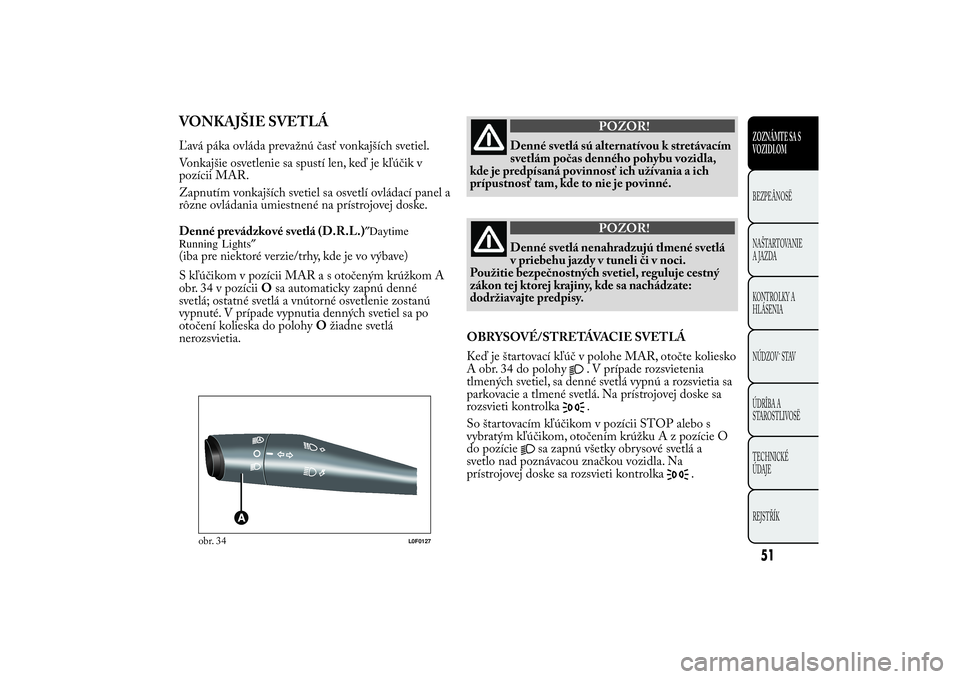

VONKAJŠIE SVETLÁĽavá páka ovláda prevažnú časť vonkajších svetiel.
Vonkajšie osvetlenie sa spustí len, keď je kľúčik v
pozícii MAR.
Zapnutím vonkajších svetiel sa osvetlí ovládací panel a
rôzne ovládania umiestnené na prístrojovej doske.
Denné prevádzkové svetlá (D.R.L.)
″Daytime
Running Lights″
(iba pre niektoré verzie/trhy, kde je vo výbave)
S kľúčikom v pozícii MAR a s otočeným krúžkom A
obr. 34 v pozíciiOsa automaticky zapnú denné
svetlá; ostatné svetlá a vnútorné osvetlenie zostanú
vypnuté. V prípade vypnutia denných svetiel sa po
otočení kolieska do polohyOžiadne svetlá
nerozsvietia.
POZOR!
Denné svetlá sú alternatívou k stretávacím
svetlám počas
denného pohybu vozidla,
kde je predpísaná povinnosť ich užívania a ich
prípustnosť tam, kde to nie je povinné.
POZOR!
Denné svetlá nenahradzujú tlmené svetlá
v priebehu
jazdy v tuneli či v noci.
Použitie bezpečnostných svetiel, reguluje cestný
zákon tej ktorej krajiny, kde sa nachádzate:
dodržiavajte predpisy.
OBRYSOVÉ/STRETÁVACIE SVETLÁ
Keď je štartovací kľúč v polohe MAR, otočte koliesko
A obr. 34 do polohy
. V prípade rozsvietenia
tlmených svetiel, sa denné svetlá vypnú a rozsvietia sa
parkovacie a tlmené svetlá. Na prístrojovej doske sa
rozsvieti kontrolka.
So štartovacím kľúčikom v pozícii STOP alebo s
vybratým kľúčikom, otočením krúžkuAzpozície O
do pozície
sa zapnú všetky obrysové svetlá a
svetlo nad poznávacou značkou vozidla. Na
prístrojovej doske sa rozsvieti kontrolka
.
obr. 34
L0F0127
51ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTAR
TOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

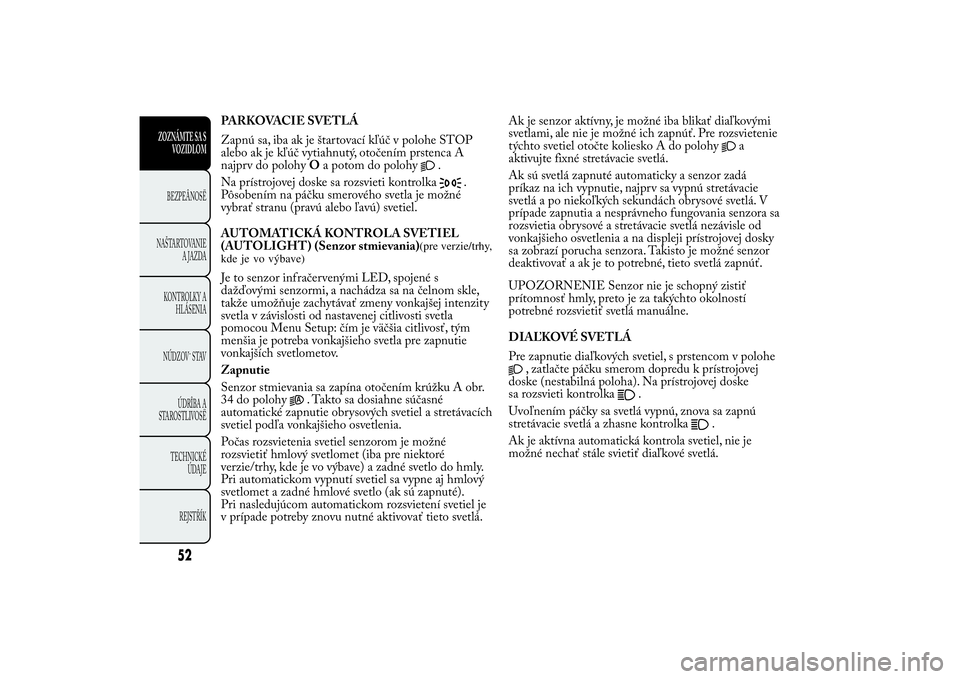

PARKOVACIE SVETLÁ
Zapnú sa, iba ak je štartovací kľúč v polohe STOP
alebo ak je kľúč vytiahnutý, otočením prstenca A
najprv do polohyOa potom do polohy
.
Na prístrojovej doske sa rozsvieti kontrolka
.
Pôsobením na páčku smerového svetla je možné
vybrať stranu (pravú alebo ľavú) svetiel.
AUTOMATICKÁ KONTROLA SVETIEL
(AUTOLIGHT) (Senzor stmievania)
(pre verzie/trhy,
kde je vo výbave)
Je to senzor inf račervenými LED, spojené s
dažďovými senzormi, a nachádza sa na čelnom skle,
takže umožňuje zachytávať zmeny vonkajšej intenzity
svetla v závislosti od nastavenej citlivosti svetla
pomocou Menu Setup: čím je väčšia citlivosť, tým
menšia je potreba vonkajšieho svetla pre zapnutie
vonkajších svetlometov.
Zapnutie
Senzor stmievania sa zapína otočením krúžku A obr.
34 do polohy
. Takto sa dosiahne súčasné
automatické zapnutie obrysových svetiel a stretávacích
svetiel podľa vonkajšieho osvetlenia.
Počas rozsvietenia svetiel senzorom je možné
rozsvietiť hmlový svetlomet (iba pre niektoré
verzie/trhy, kde je vo výbave) a zadné svetlo do hmly.
Pri automatickom vypnutí svetiel sa vypne aj hmlový
svetlomet a zadné hmlové svetlo (ak sú zapnuté).
Pri nasledujúcom automatickom rozsvietení svetiel je
v prípade potreby znovu nutné aktivovať tieto svetlá.Ak je senzor aktívny, je možné iba blikať diaľkovými
svetlami, ale nie je možné ich zapnúť. Pre rozsvietenie
týchto svetiel otočte koliesko A do polohy
a
aktivujte fixné stretávacie svetlá.
Ak sú svetlá zapnuté automaticky a senzor zadá
príkaz na ich vypnutie, najprv sa vypnú stretávacie
svetlá a po niekoľkých sekundách obrysové svetlá. V
prípade zapnutia a nesprávneho fungovania senzora sa
rozsvietia obrysové a stretávacie svetlá nezávisle od
vonkajšieho osvetlenia a na displeji prístrojovej dosky
sa zobrazí porucha senzora. Takisto je možné senzor
deaktivovať a ak je to potrebné, tieto svetlá zapnúť.
UPOZORNENIE Senzor nie je schopný zistiť
prítomnosť hmly, preto je za takýchto okolností
potrebné rozsvietiť svetlá manuálne.
DIAĽKOVÉ SVETLÁ
Pre zapnutie diaľkových svetiel, s prstencom v polohe
, zatlačte páčku smerom dopredu k prístrojovej
doske (nestabilná poloha). Na prístrojovej doske
sa rozsvieti kontrolka
.
Uvoľnením páčky sa svetlá vypnú, znova sa zapnú
stretávacie svetlá a zhasne kontrolka
.
Ak je aktívna automatická kontrola svetiel, nie je
možné nechať stále svietiť diaľkové svetlá.
52
ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTAR
TOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

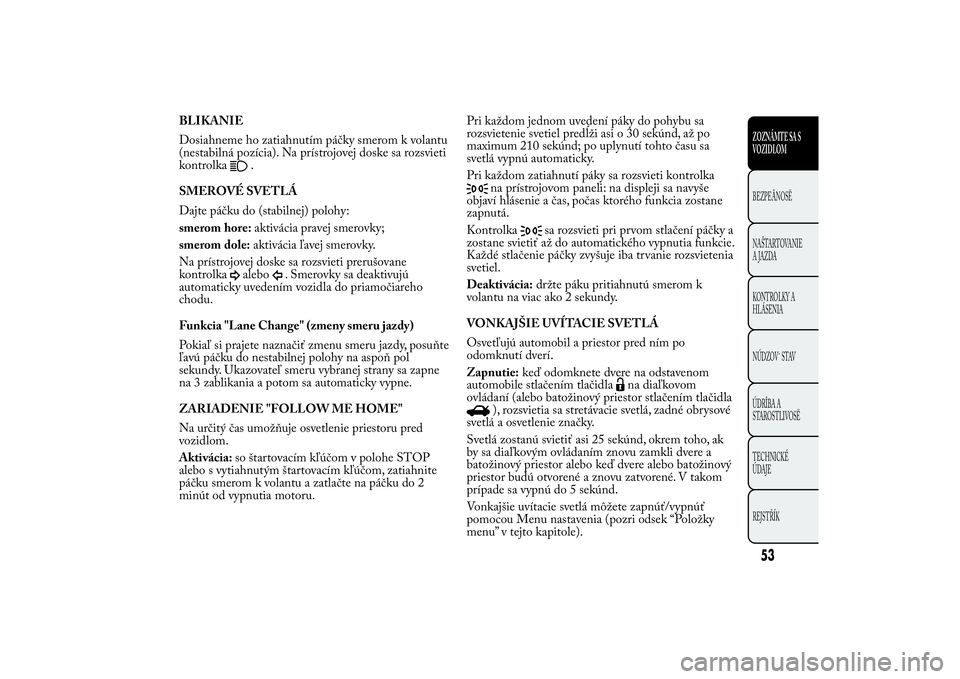

BLIKANIE
Dosiahneme ho zatiahnutím páčky smerom k volantu
(nestabilná pozícia). Na prístrojovej doske sa rozsvieti
kontrolka
.
SMEROVÉ SVETLÁ
Dajte páčku do (stabilnej) polohy:
smerom hore:aktivácia pravej smerovky;
smerom dole:aktivácia ľavej smerovky.
Na prístrojovej doske sa rozsvieti prerušovane
kontrolkaalebo
. Smerovky sa deaktivujú
automaticky uvedením vozidla do priamočiareho
chodu.
Funkcia "Lane Change" (zmeny smeru jazdy)
Pokiaľ si prajete naznačiť zmenu smeru jazdy, posuňte
ľavú páčku do nestabilnej polohy na aspoň pol
sekundy. Ukazovateľ smeru vybranej strany sa zapne
na 3 zablikania a potom sa automaticky vypne.
ZARIADENIE "FOLLOW ME HOME"
Na určitý čas umožňuje osvetlenie priestoru pred
vozidlom.
Aktivácia:so štartovacím kľúčom v polohe STOP
alebo s vytiahnutým štartovacím kľúčom, zatiahnite
páčku smerom k volantu a zatlačte na páčku do 2
minút od vypnutia motoru.Pri každom jednom uvedení páky do pohybu sa
rozsvietenie svetiel predĺži asi o 30 sekúnd, až po
maximum 210 sekúnd; po uplynutí tohto času sa
svetlá vypnú automaticky.
Pri každom zatiahnutí páky sa rozsvieti kontrolka
na prístrojovom paneli: na displeji sa navyše
objaví hlásenie a čas, počas ktorého funkcia zostane
zapnutá.
Kontrolka
sa rozsvieti pri prvom stlačení páčky a
zostane svietiť až do automatického vypnutia funkcie.
Každé stlačenie páčky zvyšuje iba trvanie rozsvietenia
svetiel.
Deaktivácia:držte páku pritiahnutú smerom k
volantu na viac ako 2 sekundy.
VONKAJŠIE UVÍTACIE SVETLÁ
Osvetľujú automobil a priestor pred ním po
odomknutí dverí.
Zapnutie:keď odomknete dvere na odstavenom
automobile stlačením tlačidla
na diaľkovom
ovládaní (alebo batožinový priestor stlačením tlačidla
), rozsvietia sa stretávacie svetlá, zadné obrysové
svetlá a osvetlenie značky.
Svetlá zostanú svietiť asi 25 sekúnd, okrem toho, ak
by sa diaľkovým ovládaním znovu zamkli dvere a
batožinový priestor alebo keď dvere alebo batožinový
priestor budú otvorené a znovu zatvorené. V takom
prípade sa vypnú do 5 sekúnd.
Vonkajšie uvítacie svetlá môžete zapnúť/vypnúť
pomocou Menu nastavenia (pozri odsek “Položky
menu” v tejto kapitole).
53ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTAR
TOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

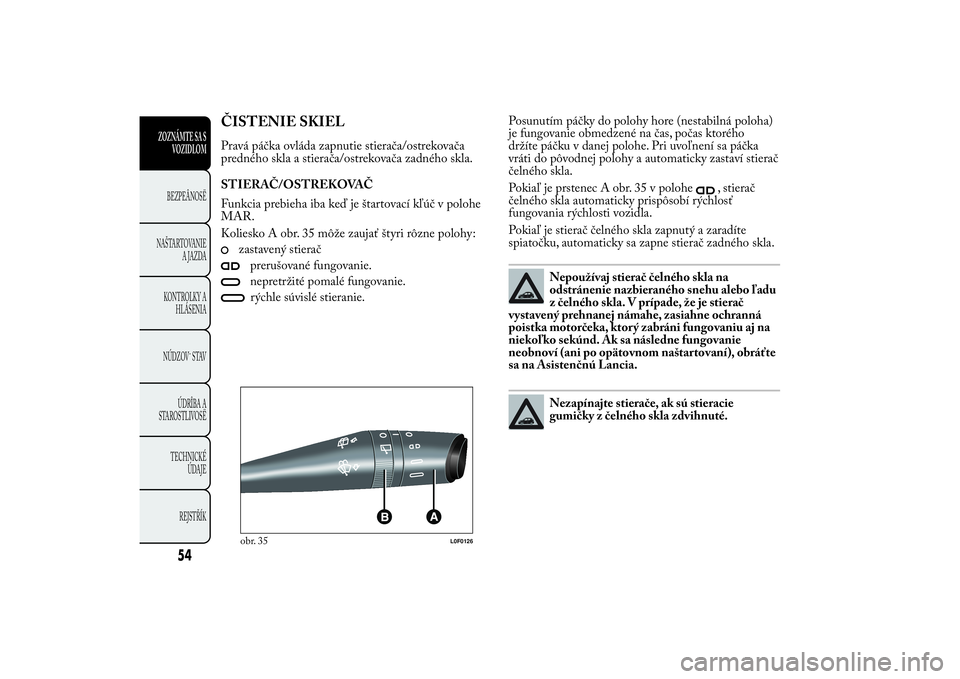

ČISTENIE SKIELPravá páčka ovláda zapnutie stierača/ostrekovača
predného skla a stierača/ostrekovača zadného skla.
STIERAČ/OSTREKOVAČ
Funkcia prebieha iba keď je štartovací kľúč v polohe
MAR.
Koliesko A obr. 35 môže zaujať štyri rôzne polohy:
zastavený stieračprerušované fungovanie.nepretržité pomalé fungovanie.rýchle súvislé stieranie.Posunutím páčky do polohy hore (nestabilná poloha)
je fungovanie obmedzené na čas, počas ktorého
držíte páčku v danej polohe. Pri uvoľnení sa páčka
vráti do pôvodnej polohy a automaticky zastaví stierač
čelného skla.
Pokiaľ je prstenec A obr. 35 v polohe
, stierač
čelného skla automaticky prispôsobí rýchlosť
fungovania rýchlosti vozidla.
Pokiaľ je stierač čelného skla zapnutý a zaradíte
spiatočku, automaticky sa zapne stierač zadného skla.
Nepoužívaj stierač čelného skla na
odstránenie nazbieraného snehu alebo ľadu
z čelného skla. V prípade, že je stierač
vystavený prehnanej námahe, zasiahne ochranná
poistka motorčeka, ktorý zabráni fungovaniu aj na
niekoľko sekúnd. Ak sa následne fungovanie
neobnoví (ani po opätovnom naštartovaní), obráťte
sa na Asistenčnú Lancia.Nezapínajte stierače, ak sú stieracie
gumičky z čelného skla zdvihnuté.
obr. 35
L0F0126
54
ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTAR
TOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

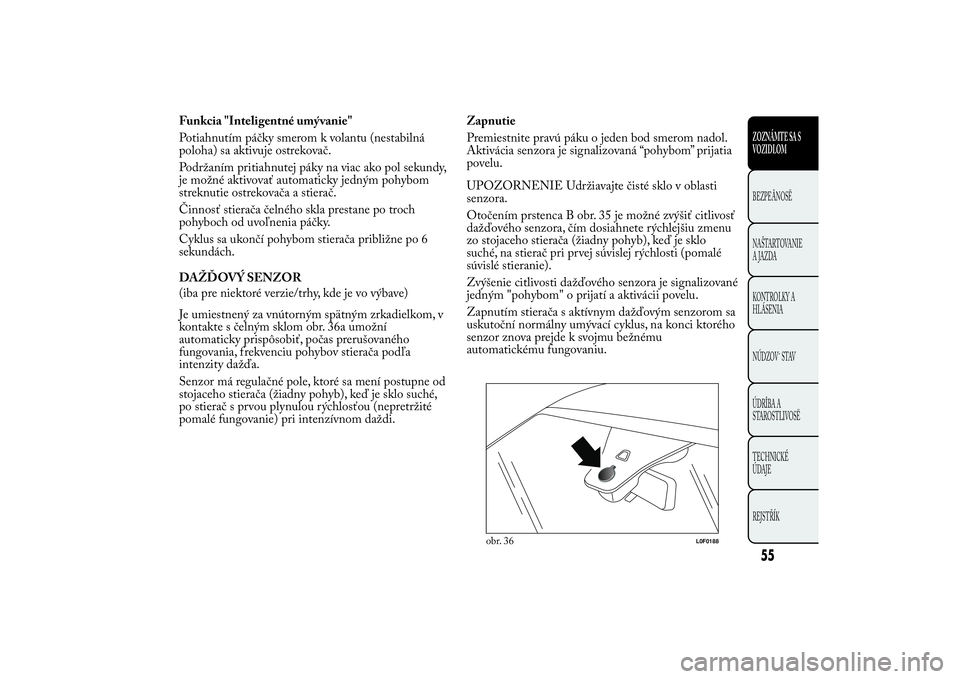

Funkcia "Inteligentné umývanie"
Potiahnutím páčky smerom k volantu (nestabilná
poloha) sa aktivuje ostrekovač.
Podržaním pritiahnutej páky na viac ako pol sekundy,
je možné aktivovať automaticky jedným pohybom
streknutie ostrekovača a stierač.
Činnosť stierača čelného skla prestane po troch
pohyboch od uvoľnenia páčky.
Cyklus sa ukončí pohybom stierača približne po 6
sekundách.
DAŽĎOVÝ SENZOR
(iba pre niektoré verzie/trhy, kde je vo výbave)
Je umiestnený za vnútorným spätným zrkadielkom, v
kontakte s čelným sklom obr. 36a umožní
automaticky prispôsobiť, počas prerušovaného
fungovania, f rekvenciu pohybov stierača podľa
intenzity dažďa.
Senzor má regulačné pole, ktoré sa mení postupne od
stojaceho stierača (žiadny pohyb), keď je sklo suché,
po stierač s prvou plynulou rýchlosťou (nepretržité
pomalé fungovanie) pri intenzívnom daždi.Zapnutie
Premiestnite pravú páku o jeden bod smerom nadol.
Aktivácia senzora je signalizovaná “pohybom” prijatia
povelu.
UPOZORNENIE Udržiavajte čisté sklo v oblasti
senzora.
Otočením prstenca B obr. 35 je možné zvýšiť citlivosť
dažďového senzora, čím dosiahnete rýchlejšiu zmenu
zo stojaceho stierača (žiadny pohyb), keď je sklo
suché, na stierač pri prvej súvislej rýchlosti (pomalé
súvislé stieranie).
Zvýšenie citlivosti dažďového senzora je signalizované
jedným "pohybom" o prijatí a aktivácii povelu.
Zapnutím stierača s aktívnym dažďovým senzorom sa
uskutoční normálny umývací cyklus, na konci ktorého
senzor znova prejde k svojmu bežnému
automatickému fungovaniu.
obr. 36
L0F0188
55ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTAR
TOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

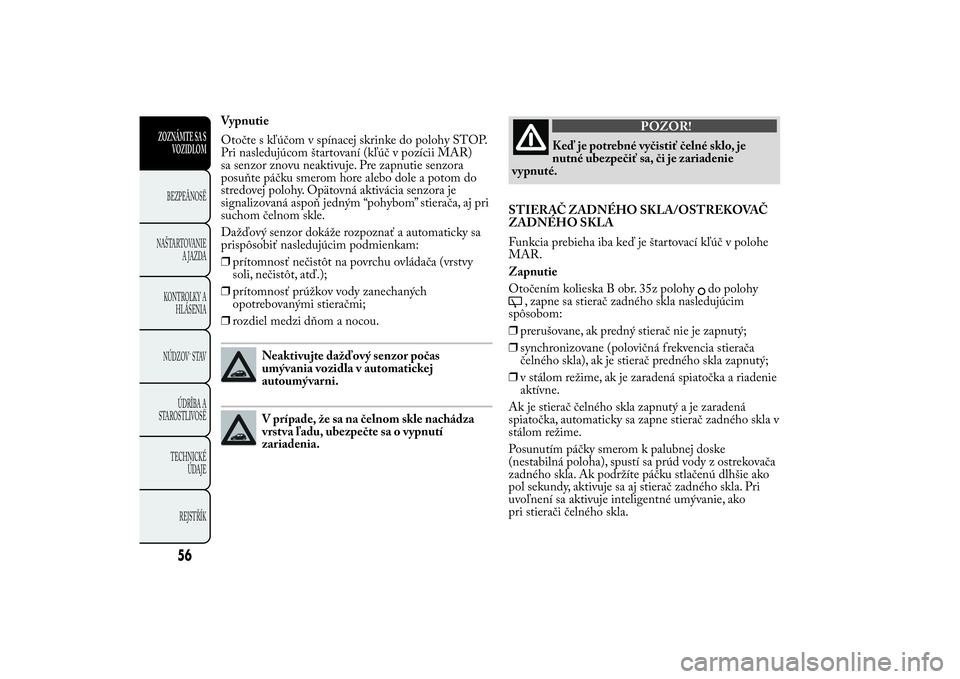

Vypnutie
Otočte s kľúčom v spínacej skrinke do polohy STOP.
Pri nasledujúcom štartovaní (kľúč v pozícii MAR)
sa senzor znovu neaktivuje. Pre zapnutie senzora
posuňte páčku smerom hore alebo dole a potom do
stredovej polohy. Opätovná aktivácia senzora je
signalizovaná aspoň jedným “pohybom” stierača, aj pri
suchom čelnom skle.
Dažďový senzor dokáže rozpoznať a automaticky sa
prispôsobiť nasledujúcim podmienkam:
❒prítomnosť nečistôt na povrchu ovládača (vrstvy
soli, nečistôt, atď.);
❒prítomnosť prúžkov vody zanechaných
opotrebovanými stieračmi;
❒rozdiel medzi dňom a nocou.
Neaktivujte dažďový senzor počas
umývania vozidla v automatickej
autoumývarni.V prípade, že sa na čelnom skle nachádza
vrstva ľadu, ubezpečte sa o vypnutí
zariadenia.
POZOR!
Keď je potrebné vyčistiť čelné sklo, je
nutné ubezpečiť sa,
či je zariadenie
vypnuté.
STIERAČ ZADNÉHO SKLA/OSTREKOVAČ
ZADNÉHO SKLA
Funkcia prebieha iba keď je štartovací kľúč v polohe
MAR.
Zapnutie
Otočením kolieska B obr. 35z polohy
do polohy
, zapne sa stierač zadného skla nasledujúcim
spôsobom:
❒prerušovane, ak predný stierač nie je zapnutý;
❒synchronizovane (polovičná f rekvencia stierača
čelného skla), ak je stierač predného skla zapnutý;
❒v stálom režime, ak je zaradená spiatočka a riadenie
aktívne.
Ak je stierač čelného skla zapnutý a je zaradená
spiatočka, automaticky sa zapne stierač zadného skla v
stálom režime.
Posunutím páčky smerom k palubnej doske
(nestabilná poloha), spustí sa prúd vody z ostrekovača
zadného skla. Ak podržíte páčku stlačenú dlhšie ako
pol sekundy, aktivuje sa aj stierač zadného skla. Pri
uvoľnení sa aktivuje inteligentné umývanie, ako
pri stierači čelného skla.
56
ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTAR
TOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

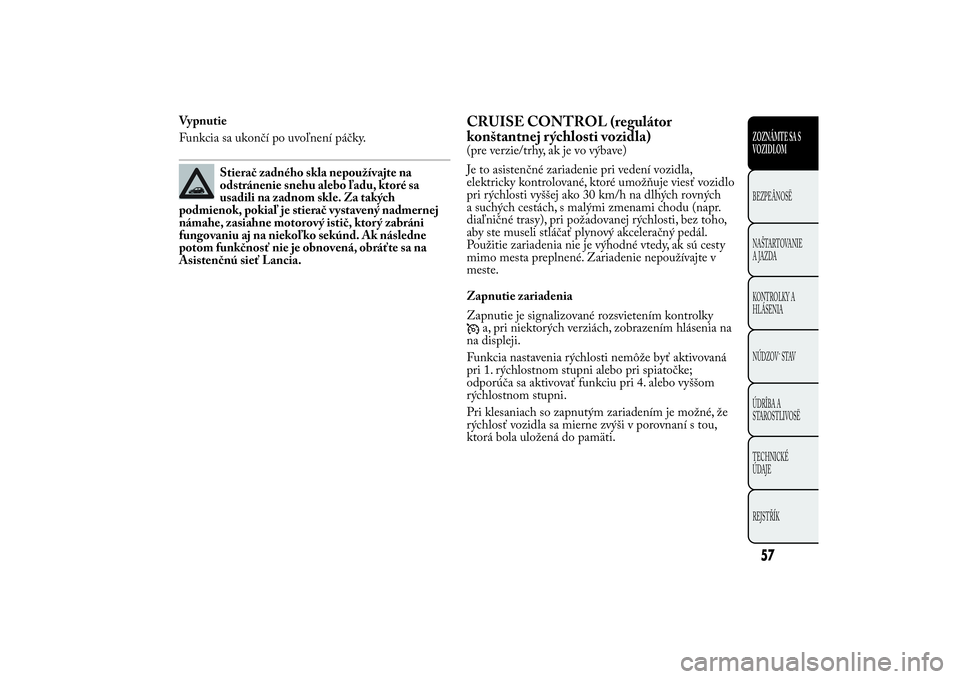

Vypnutie
Funkcia sa ukončí po uvoľnení páčky.
Stierač zadného skla nepoužívajte na
odstránenie snehu alebo ľadu, ktoré sa
usadili na zadnom skle. Za takých
podmienok, pokiaľ je stierač vystavený nadmernej
námahe, zasiahne motorový istič, ktorý zabráni
fungovaniu aj na niekoľko sekúnd. Ak následne
potom funkčnosť nie je obnovená, obráťte sa na
Asistenčnú sieť Lancia.
CRUISE CONTROL (regulátor
konštantnej rýchlosti vozidla)(pre verzie/trhy, ak je vo výbave)
Je to asistenčné zariadenie pri vedení vozidla,
elektricky kontrolované, ktoré umožňuje viesť vozidlo
pri rýchlosti vyššej ako 30 km/h na dlhých rovných
a suchých cestách, s malými zmenami chodu (napr.
diaľničné trasy), pri požadovanej rýchlosti, bez toho,
aby ste museli stláčať plynový akceleračný pedál.
Použitie zariadenia nie je výhodné vtedy, ak sú cesty
mimo mesta preplnené. Zariadenie nepoužívajte v
meste.
Zapnutie zariadenia
Zapnutie je signalizované rozsvietením kontrolky
a, pri niektorých verziách, zobrazením hlásenia na
na displeji.
Funkcia nastavenia rýchlosti nemôže byť aktivovaná
pri 1. rýchlostnom stupni alebo pri spiatočke;
odporúča sa aktivovať funkciu pri 4. alebo vyššom
rýchlostnom stupni.
Pri klesaniach so zapnutým zariadením je možné, že
rýchlosť vozidla sa mierne zvýši v porovnaní s tou,
ktorá bola uložená do pamäti.
57ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTAR
TOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

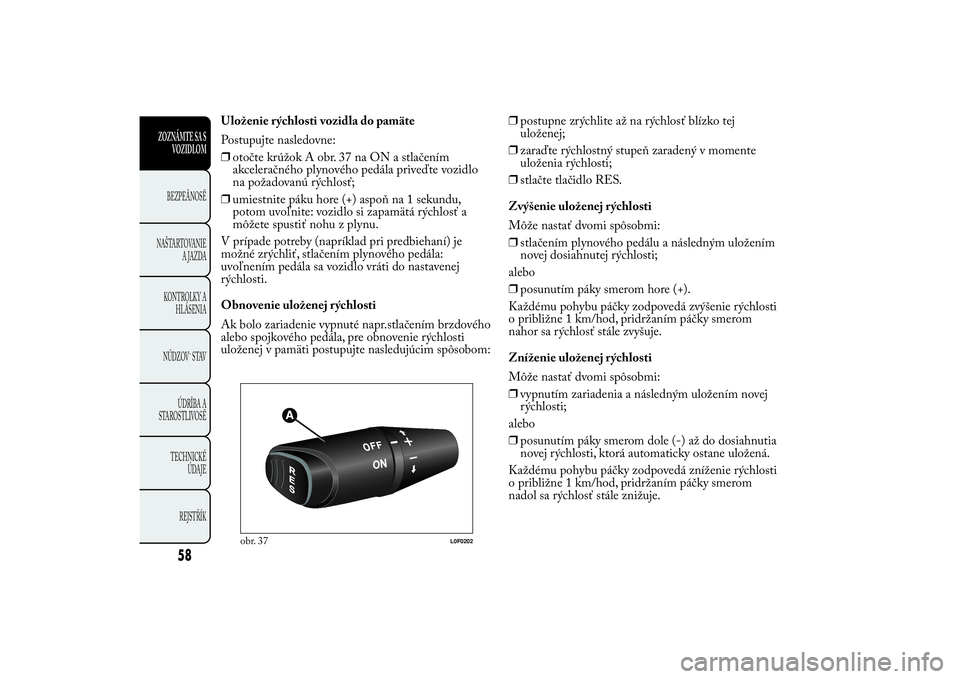

Uloženie rýchlosti vozidla do pamäte
Postupujte nasledovne:
❒otočte krúžok A obr. 37 na ON a stlačením
akceleračného plynového pedála priveďte vozidlo
na požadovanú rýchlosť;
❒umiestnite páku hore (+) aspoň na 1 sekundu,
potom uvoľnite: vozidlo si zapamätá rýchlosť a
môžete spustiť nohu z plynu.
V prípade potreby (napríklad pri predbiehaní) je
možné zrýchliť, stlačením plynového pedála:
uvoľnením pedála sa vozidlo vráti do nastavenej
rýchlosti.
Obnovenie uloženej rýchlosti
Ak bolo zariadenie vypnuté napr.stlačením brzdového
alebo spojkového pedála, pre obnovenie rýchlosti
uloženej v pamäti postupujte nasledujúcim spôsobom:❒postupne zrýchlite až na rýchlosť blízko tej
uloženej;
❒zaraďte rýchlostný stupeň zaradený v momente
uloženia rýchlosti;
❒stlačte tlačidlo RES.
Zvýšenie uloženej rýchlosti
Môže nastať dvomi spôsobmi:
❒stlačením plynového pedálu a následným uložením
novej dosiahnutej rýchlosti;
alebo
❒posunutím páky smerom hore (+).
Každému pohybu páčky zodpovedá zvýšenie rýchlosti
o približne 1 km/hod, pridržaním páčky smerom
nahor sa rýchlosť stále zvyšuje.
Zníženie uloženej rýchlosti
Môže nastať dvomi spôsobmi:
❒vypnutím zariadenia a následným uložením novej
rýchlosti;
alebo
❒posunutím páky smerom dole (-) až do dosiahnutia
novej rýchlosti, ktorá automaticky ostane uložená.
Každému pohybu páčky zodpovedá zníženie rýchlosti
o približne 1 km/hod, pridržaním páčky smerom
nadol sa rýchlosť stále znižuje.
obr. 37
L0F0202
58
ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTAR
TOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK
