Lancia Ypsilon 2011 Instructieboek (in Dutch)

Geluidsterkte toetsen (Volumeregeling toetsen)
Met deze functie kan het volume van het
geluidssignaal worden ingesteld (op 8 niveaus) dat
klinkt wanneer de toets
wordt ingedrukt om
een submenu te verlaten en om terug te keren
naar het standaardmenu
Ga als volgt te werk om het gewenste in te stellen:
❒druk kortstondig op de knop
, op de display
gaat de vorige volume-instelling knipperen;
❒druk op de knop
of
het volume te
regelen; tijdens het instellen klinkt een
geluidssignaal gelijk aan het geselecteerde
volume;
❒druk kortstondig op de knop
om terug te
keren naar het menuscherm of druk langdurig
op de knop om terug te keren naar het
standaardscherm zonder op te slaan.
Bij versies met herconfigureerbaar
multifunctioneel display, wordt het volumeniveau
met streepjes weergegeven.Piep veiligheidsgordels (Inschakeling zoemer
voor SBR-aanwijzing)(voor bepaalde
versies/markten)
Deze kan alleen worden weergegeven wanneer het
SBR-systeem door het Lancia Servicenetwerk is
uitgeschakeld (zie “SBR-systeem” in het
hoofdstuk “Veiligheid”).
Service (Geprogrammeerd onderhoud)
Deze functie zorgt voor weergave van informatie
over de kilometerstand en de intervallen (nog
resterende dagen) waarmee de servicebeurten
uitgevoerd moeten worden. Met de Service functie
kan ook het interval (in kilometers of mijlen) tot
de volgende olieverversing worden weergegeven.
Ga voor het raadplegen van deze informatie als
volgt te werk:
❒druk kortstondig op de knop
: het display
geeft het interval in kilometers of mijlen aan, op
grond van wat eerder is ingesteld (zie paragraaf
"Meeteenheden");
❒druk kortstondig op de knopom terug te
keren naar het menuscherm of druk langdurig
op de knop om terug te keren naar het
standaardscherm.
19WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

OpmerkingHet “Geprogrammeerd
onderhoudsschema” voorziet elke 30.000 km (of
het equivalent in mijl) of ieder jaar in een
servicebeurt. Deze melding verschijnt automatisch
wanneer de sleutel in de stand MAR wordt
gedraaid, vanaf 2.000 km (of het equivalent in
mijl) voor de servicebeurt. Deze melding wordt
elke 200 km (of het equivalent in mijl) herhaald.
Onder de 200 km wordt deze melding met kortere
intervallen weergegeven. De melding is
afhankelijk van de meeteenheid die is ingesteld,
d.w.z. in km of mijl. Wanneer het
onderhoudsinterval bijna is vervallen en de sleutel
in de stand MAR wordt gedraaid, verschijnt de
melding "Service" op de display, gevolgd door het
aantal resterende kilometers of mijlen. Neem
contact op met het Lancia Servicenetwerk om de
werkzaamheden van het "Geprogrammeerd
onderhoudsschema" te laten verrichten en de
melding te resetten.Airbag passagier (Inschakeling/uitschakeling
passagiersairbag en zijairbags
Deze functie zorgt voor de in-/uitschakeling van
de airbags aan de passagierszijde.
Ga als volgt te werk:
❒druk op de knop
en, nadat de melding "Bag
pass: Off) (om uit te schakelen) of de melding
(Bag pass: On) (voor het inschakelen) op de
display is verschenen door het indrukken van de
knop
en
, druk nogmaals op de knop
;
❒op de display verschijnt een
bevestigingsmelding;
❒druk op de knoppen
of
om "Ja" te
selecteren (om het inschakelen/uitschakelen te
bevestigen) of "Nee" (om te annuleren);
❒druk kortstondig op de knop: er verschijnt
een bevestigingsmelding van de gekozen
instelling en er wordt teruggekeerd naar het
menuscherm. Druk kortstondig op de knop om
terug te keren naar het standaardscherm zonder
op te slaan.
Sluit menu af
Deze functie zorgt voor het afsluiten van de
menu-instellingen. Druk kortstondig op de knop
om terug te keren naar het standaardscherm
zonder op te slaan. Druk op de knop
om terug
te keren naar de eerste menuoptie (Piep
snelheid).
20
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

TRIP COMPUTERAlgemene informatie
De Trip computer geeft informatie over de
werking van de auto weer op de display, wanneer
de contactsleutel in stand de MAR staat. Met
deze functie kunnen twee afzonderlijke functies
worden aangemaakt, “Trip A” en Trip B”
genaamd, waarmee grootheden tijdens reis van de
auto worden vastgelegd. Beide functies werken
onafhankelijk van elkaar.
Beide functies kunnen gereset worden (reset –
begin van een nieuwe reis).
“Trip A” geeft informatie over:
❒Buitentemperatuur (voor LPG/Natural Power
versies uitgerust met multifunctioneel display)
❒Bereik
❒Afgelegde afstand
❒Gemiddeld verbruik
❒Huidig verbruik
❒Gemiddelde snelheid
❒Reistijd.
“Trip B” geeft informatie over:
❒Afgelegde afstand B
❒Gemiddeld verbruik B
❒Gemiddelde snelheid B
❒Reistijd B.Opmerking“Trip B” kan worden uitgeschakeld
(zie “Trip B inschakelen”). De parameters
“Bereik” en “Huidig verbruik" kan niet worden
gereset.
Weergegeven waarden
Bereik
Geeft de afstand weer die nog afgelegd kan
worden met de brandstof die in de tank aanwezig
is. Op de display verschijnt de melding “----”
als:
❒het bereik kleiner is dan 50 km (of 30 mijl)
❒de auto lang stilstaat met een draaiende motor.
BELANGRIJK Het bereik kan variëren in functie
van verschillende factoren: de rijstijl, het type
route (snelweg, stadsverkeer, bergwegen, etc…),
en de gebruiksomstandigheden van de auto
(beladingstoestand, bandenspanning, etc…). Bij
de programmering van een reis dient men
rekening te houden met deze factoren.
Afgelegde afstand
Geeft de afstand weer die de auto heeft afgelegd
sinds het begin van een nieuwe reis.
21WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Gemiddeld verbruik
Geeft het gemiddeld brandstofverbruik van de
auto weer sinds het begin van een nieuwe reis.
Huidig verbruik
Geeft het huidig brandstofverbruik weer. Deze
waarde wordt continu bijgewerkt. Als de auto
stilstaat met draaiende motor verschijnt de
melding "----" op de display.
Gemiddelde snelheid
Geeft de gemiddelde snelheid weer in functie van
de totale tijd die is verlopen sinds het begin van de
reis.
Reistijd
Geeft de tijd weer die is verlopen sinds het begin
van een nieuwe reis.
Aanwijzingen op de display
Telkens wanneer een parameter wordt
weergegeven, verschijnt de volgende informatie
fig. 9:
❒A - animatiepictogram in het bovenste gedeelte;
❒B - benaming, waarde een meeteenheid van de
gekozen parameter (bv. "Bereik 150 km");
❒C - het woord "Trip" ("Trip A" of "Trip B").
Na enkele seconden worden de benaming en
waarde van de gekozen parameter vervangen door
een pictogram fig. 10.De pictogrammen van de diverse parameters zijn:
❒
"Bereik";
❒
"Gemiddeld verbruik A” (als Trip A is
ingeschakeld, of “B” als Trip B is ingeschakeld);
❒
"Afstand” (als Trip A is
ingeschakeld, of “B” als Trip B is ingeschakeld);
❒
"Huidig verbruik";
❒"Gemiddelde snelheid A” (als Trip A is
ingeschakeld, of “B” als Trip B is ingeschakeld);
❒"Reistijd ” (als Trip A is ingeschakeld,
of “B” als Trip B is ingeschakeld);
fig. 9
L0F1009
22
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

TRIP KNOP
Deze knop bevindt zich op de rechterhendel fig.
11. Wanneer de contactsleutel in de stand MAR
staat, kan met deze knop toegang worden
verkregen tot de hiervoor beschreven parameters
en kunnen de gegevens worden gereset om een
nieuwe reis te beginnen:
❒kort indrukken: weergave van de verschillende
gegevens;
❒lang indrukken: reset de gegevens en start een
nieuwe reis.
Nieuwe reis
Begint na een:
❒“handmatige” reset vanwege de gebruiker door
de betreffende knop in te drukken;❒“automatische” reset wanneer de “Afgelegde
afstand“ de waarde 9999,9 km bereikt of
wanneer de "Reistijd“ de waarde 99.59 bereikt
(99 uur en 59 minuten);
❒nadat de accu losgekoppeld is geweest.
BELANGRIJK Als het systeem wordt gereset
wanneer de parameters van “Trip A” of “Trip B”
worden weergegeven, dan worden alleen de
gegevens van de betreffende functie gereset.
Werkwijze voor aanvang van een nieuwe reis
Houd de knop TRIP langer dan 2 seconden
ingedrukt wanneer de sleutel in de stand MAR
staat om te resetten.
fig. 10
L0F0032
fig. 11
L0F0079
23WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

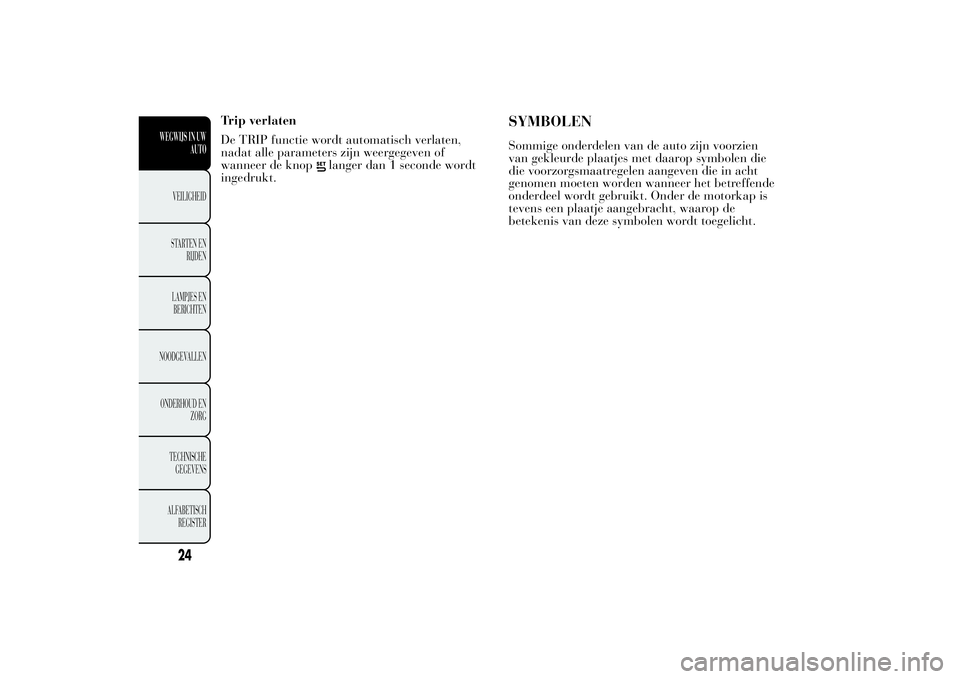

Trip verlaten
De TRIP functie wordt automatisch verlaten,
nadat alle parameters zijn weergegeven of
wanneer de knop
langer dan 1 seconde wordt
ingedrukt.
SYMBOLENSommige onderdelen van de auto zijn voorzien
van gekleurde plaatjes met daarop symbolen die
die voorzorgsmaatregelen aangeven die in acht
genomen moeten worden wanneer het betreffende
onderdeel wordt gebruikt. Onder de motorkap is
tevens een plaatje aangebracht, waarop de
betekenis van deze symbolen wordt toegelicht.
24
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

LANCIA CODE SYSTEEMVoor een betere bescherming tegen diefstal is de
auto uitgerust met een elektronische
startblokkering. Deze schakelt automatisch in
wanneer de contactsleutel wordt verwijderd.
Elke sleutel bevat een elektronisch apparaatje dat
bij het starten een signaal ontvangt van een
speciale antenne die in het contactslot is
ingebouwd. Dit signaal is het "wachtwoord" (dat
elke keer dat de auto wordt gestart wijzigt)
waarmee de regeleenheid de sleutel herkent en het
starten van de motor vrijgeeft.
WERKING
Elke keer dat de motor wordt gestart door de
sleutel naar de stand MAR te draaien, stuurt de
regeleenheid van het Lancia CODE systeem een
herkenningscode naar de motorregeleenheid
om de startblokkering uit te schakelen. Deze code
wordt alleen verzonden als de regeleenheid van
het Lancia CODE systeem de door de sleutel
verstuurde code herkent.Elke keer dat de contactsleutel naar STOP wordt
gedraaid, schakelt het Lancia CODE-systeem
de functies van de elektronische
motorregeleenheid uit. Als de code tijdens het
starten niet correct wordt herkend, gaat het
waarschuwingslampje op het
instrumentenpaneel branden. Draai in dit geval de
sleutel naar STOP en vervolgens naar MAR; als
de motor geblokkeerd blijft, probeer dan
nogmaals met een van de andere geleverde
sleutels. Neem contact op met het Lancia
Servicenetwerk als de motor nog steeds niet
gestart kan worden.
Waarschuwingslampje
gaat tijdens het
rijden branden
Als het
waarschuwingslampje gaat branden,
betekent dit dat het systeem een zelfdiagnose
uitvoert (bijv. bij een spanningsval). Neem, als het
probleem aanhoudt, contact op met het Lancia
Servicenetwerk.
25WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

DE SLEUTELSCODE-CARD
(voor bepaalde versies/markten)
De CODE-cardfig. 12 die bij de sleutels wordt
geleverd, bevat:
A: een elektronische code;
B: de mechanische code voor de sleutels die bij
aanvraag van duplicaatsleutels aan het Lancia
Servicenetwerk moet worden gegeven.
Bewaar deze codes op een veilige plaats, maar niet
in de auto.
BELANGRIJK Bij verkoop van de auto, moeten
alle sleutels en de CODE-card aan de nieuwe
eigenaar overhandigd worden.SLEUTEL ZONDER AFSTANDSBEDIENING
De metalen baard A fig. 13 activeert:
❒het contactslot;
❒de portiersloten;
❒de vergrendeling/ontgrendeling van de tankdop
(voor bepaalde versies/markten).
SLEUTEL MET AFSTANDSBEDIENING
(voor bepaalde versies/markten)
De metalen baard A fig. 14 activeert:
❒het contactslot;
❒de portiersloten;
❒de vergrendeling/ontgrendeling van de tankdop
(voor bepaalde versies/markten).
Druk op de knop B om de metalen baard in/uit te
klappen.
fig. 12
L0F0009
fig. 13
L0F0077
26
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Portieren en achterklep ontgrendelen
Druk kort op de knop
: ontgrendeling van
portieren en achterklep, tijdelijke inschakeling van
plafondverlichting en twee maal knipperen van
richtingaanwijzers (voor bepaalde versies/
markten).
De portieren worden automatisch ontgrendeld
wanneer de afsluiter van de brandstoftoevoer
ingrijpt.
Als bij vergrendeling van de portieren, een of
meerdere portieren of de achterklep niet correct
vergrendeld zijn, beginnen de led en de
richtingaanwijzers snel te knipperen.Portieren en achterklep vergrendelen
Druk kort op de knop
: vergrendeling van
portieren en achterklep, uitschakeling van
plafondverlichting en een maal knipperen van
richtingaanwijzers (voor bepaalde versies/
markten).
Als een of meer portieren open zijn, worden ze niet
vergrendeld. Dit wordt aangegeven door het snel
knipperen van de richtingaanwijzers (voor
bepaalde versies/markten). De portieren worden
wel bij open achterklep vergrendeld
Wanneer een snelheid van meer dan 20 km/h
wordt bereikt, worden de portieren automatisch
vergrendeld als deze specifieke functie is ingesteld
(alleen bij versies met multifunctionele
herconfigureerbare display).
Wanneer de portieren van buiten de auto worden
vergrendeld (met de afstandsbediening), gaat
een led boven de
knop enkele seconden
branden en daarna knipperen (bewakingsfunctie).
Wanneer de portieren van binnen de auto worden
vergrendeld (door te drukken op de
knop),
blijft de led vast branden.
Bagageruimte openen
Druk op de
knop om de bagageruimte met de
afstandsbediening te openen.
De richtingaanwijzers knipperen twee maal om
aan te geven dat de bagageruimte geopend is.
fig. 14
L0F0075
27WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

De elektronische onderdelen in de
sleutels kunnen beschadigen als de
sleutel aan sterke schokken wordt
blootgesteld. Om een correcte werking van de
inwendige elektronische componenten te
garanderen, mag de sleutel nooit aan direct
zonlicht blootgesteld worden.
EXTRA AFSTANDSBEDIENINGEN
AANVRAGEN
Het systeem kan maximaal 8 afstandsbedieningen
herkennen. Als een nieuwe afstandsbediening
nodig mocht zijn, neem dan contact op met het
Lancia Servicenetwerk en neem de CODE-card,
een identiteitsbewijs en de autodocumenten die de
eigendom aantonen mee.
BATTERIJ VAN DE SLEUTEL MET
AFSTANDSBEDIENING VERVANGEN
Ga als volgt te werk om de batterij te vervangen:
❒druk op de knop A fig. 15 en klap de metalen
baard B uit;
❒draai de schroef C naar
met een kleine
schroevendraaier;
❒trek de batterijhouder D naar buiten en vervang
de batterij E met inachtneming van de juiste
polariteit;
❒plaats de batterijhouder D weer in de sleutel en
draai de schroef C naar.
Lege batterijen moeten overeenkomstig
de wet in speciale bakken gedeponeerd
worden. Ze kunnen ook ingeleverd
worden bij het Lancia Servicenetwerk dat
voor hun verwerking zal zorgen.
SAFE LOCK SYSTEEM
(voor bepaalde versies/markten)
Deze veiligheidsvoorziening verhindert de werking
van de binnenhandgrepen en de
vergrendelknoppen van de portieren. Wij
adviseren om deze voorziening te activeren
wanneer de auto geparkeerd wordt.
Safe lock inschakelen
De voorziening wordt voor alle portieren
geactiveerd door twee maal op de
knop op de
sleutel te drukken.
fig. 15
L0F0189
28
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
