TABLICZKA Z DANYMI
IDENTYFIKACYJNYMI LAKIERU
NADWOZIA
Umieszczona jest na słupku zewnętrznym (strona
lewa) bagażnika i zawiera następujące dane rys. 168:
AProducent lakieru.
BNazwa koloru.
CKod koloru Lancia.
DKod koloru do zaprawek lub ponownego
lakierowania.
OZNAKOWANIE NADWOZIA
Znajduje się na prawym boku podłogi tylnej
bagażnika i zawiera następujące dane:
❒typ samochodu;
❒kolejny numer fabryczny nadwozia.OZNAKOWANIE SILNIKA
Wytłoczone jest na bloku cylindrów i zawiera typ i
kolejny numer fabryczny.
rys. 168
L0F0030
229POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJADANE
T
ECHNICZNESP
IS
ALFABET
YCZNY

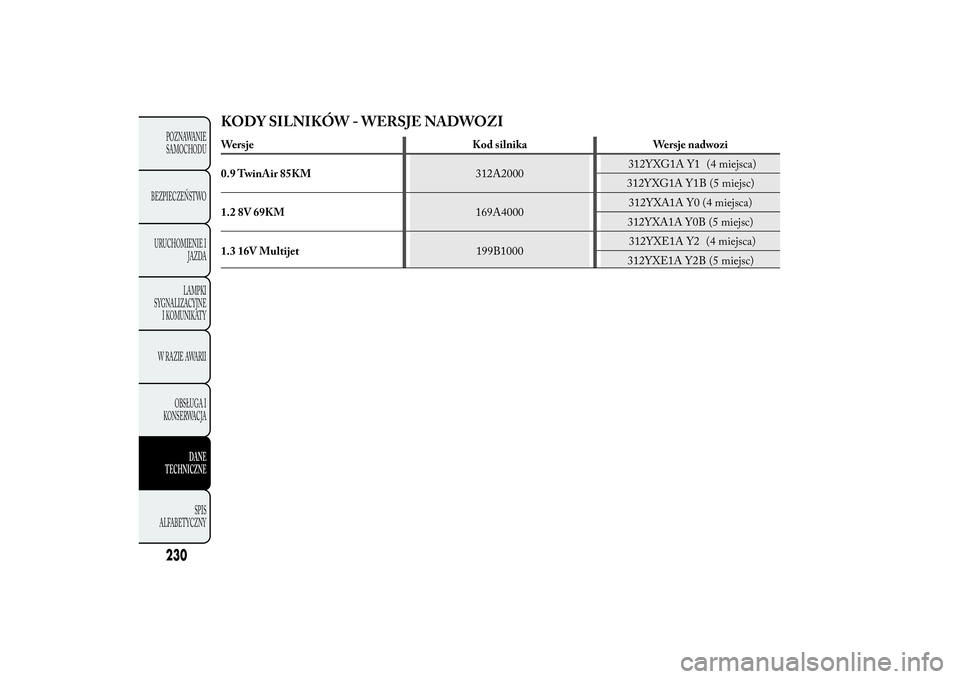

KODY SILNIKÓW - WERSJE NADWOZIWersje Kod silnika Wersje nadwozi
0.9 TwinAir 85KM312A2000312YXG1A Y1 (4 miejsca)
312YXG1A Y1B (5 miejsc)
1.2 8V 69KM169A4000312YXA1A Y0 (4 miejsca)
312YXA1A Y0B (5 miejsc)
1.3 16V Multijet199B1000312YXE1A Y2 (4 miejsca)
312YXE1A Y2B (5 miejsc)
230POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
T
ECHNICZNESP
IS
ALFABET
YCZNY

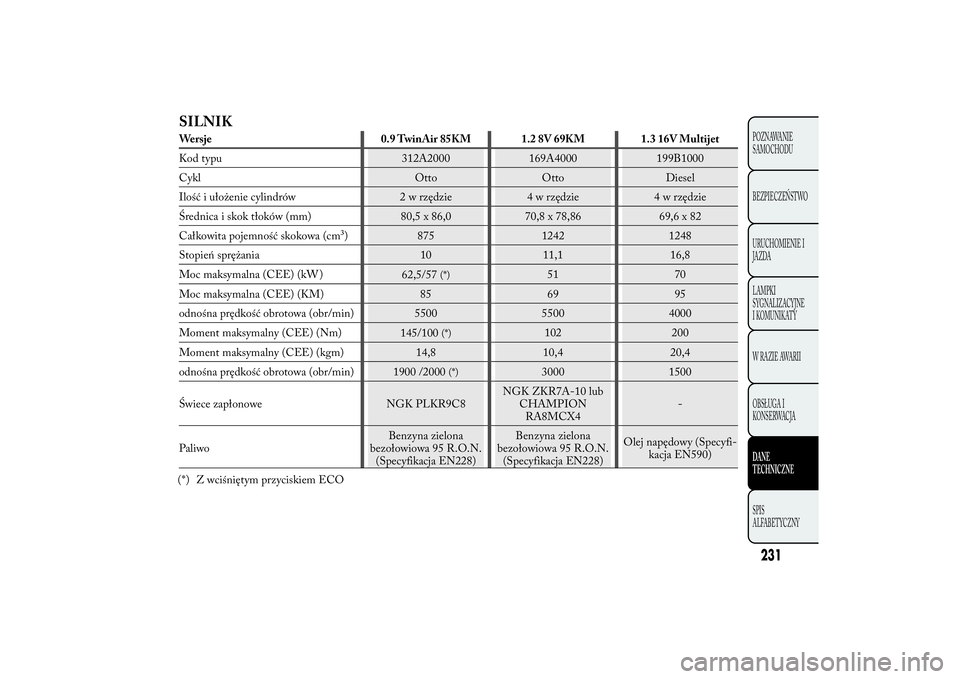

SILNIKWersje 0.9 TwinAir 85KM 1.2 8V 69KM 1.3 16V Multijet
Kod typu 312A2000 169A4000 199B1000
Cykl Otto Otto Diesel
Ilość i ułożenie cylindrów 2 w rzędzie 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 80,5 x 86,0 70,8 x 78,86 69,6 x 82
Całkowita pojemność skokowa (cm³) 875 1242 1248
Stopień sprężania 10 11,1 16,8
Moc maksymalna (CEE) (kW )
62,5/57
(*)
51 70
Moc maksymalna (CEE) (KM) 85 69 95
odnośna prędkość obrotowa (obr/min) 5500 5500 4000
Moment maksymalny (CEE) (Nm)
145/100
(*)
102 200
Moment maksymalny (CEE) (kgm) 14,8 10,4 20,4
odnośna prędkość obrotowa (obr/min)
1900 /2000
(*)
3000 1500
Świece zapłonowe NGK PLKR9C8NGK ZKR7A-10 lub
CHAMPION
RA8MCX4-
PaliwoBenzyna zielona
bezołowiowa 95 R.O.N.
(Specyfikacja EN228)Benzyna zielona
bezołowiowa 95 R.O.N.
(Specyfikacja EN228)Olej napędowy (Specyfi-
kacja EN590)
Z wciśniętym przyciskiem ECO
231POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJADANE
T
ECHNICZNESP
IS
ALFABET
YCZNY
(*)

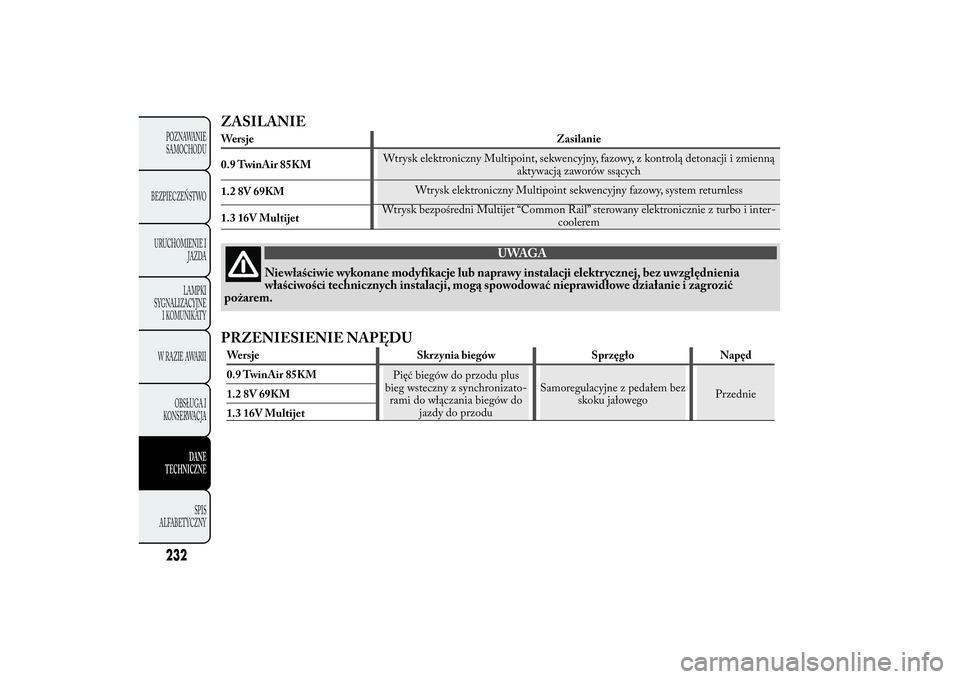

ZASILANIEWersje Zasilanie
0.9 TwinAir 85KMWtrysk elektroniczny Multipoint, sekwencyjny, fazowy, z kontrolą detonacji i zmienną
aktywacją zaworów ssących
1.2 8V 69KMWtrysk elektroniczny Multipoint sekwencyjny fazowy, system returnless
Wtrysk bezpośredni Multijet “Common Rail” sterowany elektronicznie z turbo i inter-
coolerem 1.3 16V Multijet
UWAGA
Niewłaściwie wykonane modyfikacje lub naprawy instalacji elektrycznej, bez uwzględnienia
właściwości techniczny
ch instalacji, mogą spowodować nieprawidłowe działanie i zagrozić
pożarem.
PRZENIESIENIE NAPĘDUWersje Skrzynia biegów Sprzęgło Napęd
0.9 TwinAir 85KM
Pięć biegów do przodu plus
bieg wsteczny z synchronizato-
rami do włączania biegów do
jazdy do przoduSamoregulacyjne z pedałem bez
skoku jałowegoPrzednie 1.2 8V 69KM
1.3 16V Multijet
232POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
T
ECHNICZNESP
IS
ALFABET
YCZNY

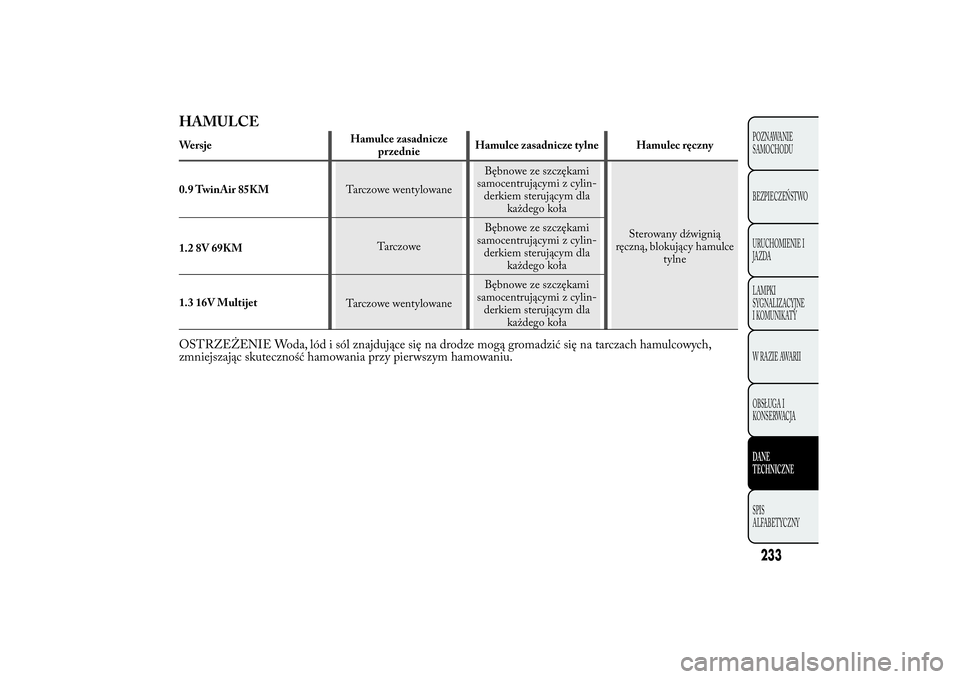

HAMULCEWersjeHamulce zasadnicze
przednieHamulce zasadnicze tylne Hamulec ręczny
0.9 TwinAir 85KMTarczowe wentylowaneBębnowe ze szczękami
samocentrującymi z cylin-
derkiem sterującym dla
każdego koła
Sterowany dźwignią
ręczną, blokujący hamulce
tylne 1.2 8V 69KMTa r c z o w eBębnowe ze szczękami
samocentrującymi z cylin-
derkiem sterującym dla
każdego koła
Tarczowe wentylowaneBębnowe ze szczękami
samocentrującymi z cylin-
derkiem sterującym dla
każdego koła 1.3 16V MultijetOSTRZEŻENIE Woda, lód i sól znajdujące się na drodze mogą gromadzić się na tarczach hamulcowych,
zmniejszając skuteczność hamowania przy pierwszym hamowaniu.
233POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJADANE
T
ECHNICZNESP
IS
ALFABET
YCZNY

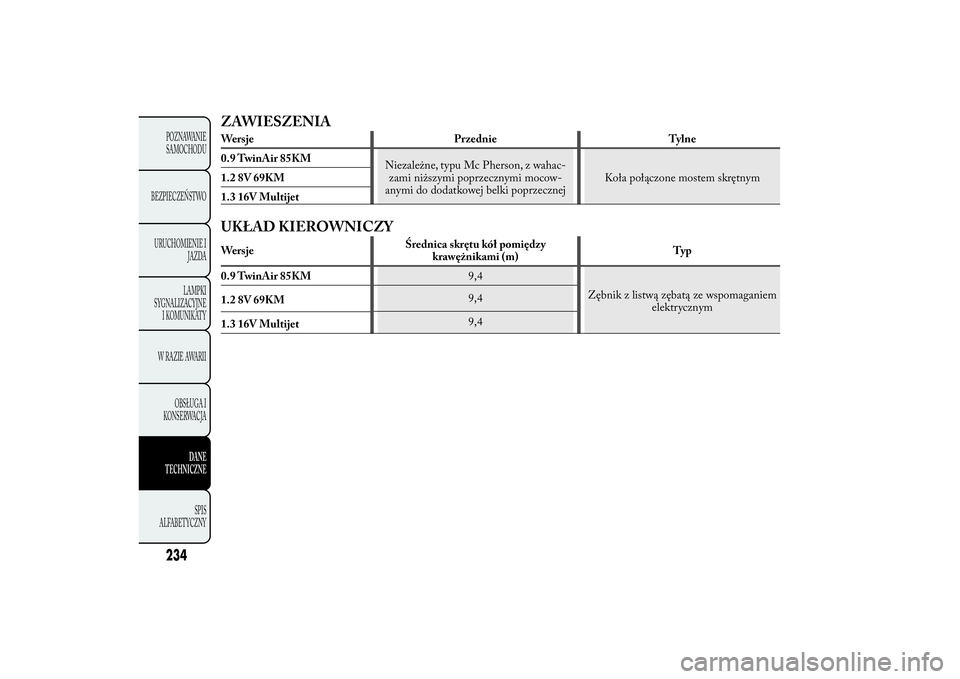

ZAWIESZENIAWersje Przednie Tylne
0.9 TwinAir 85KM
Niezależne, typu Mc Pherson, z wahac-
zami niższymi poprzecznymi mocow-
anymi do dodatkowej belki poprzecznejKoła połączone mostem skrętnym 1.2 8V 69KM
1.3 16V MultijetUKŁAD KIEROWNICZYWersjeŚrednica skrętu kół pomiędzy
krawężnikami (m)Ty p
0.9 TwinAir 85KM9,4
Zębnik z listwą zębatą ze wspomaganiem
elektrycznym 1.2 8V 69KM9,4
9,4
1.3 16V Multijet
234POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
T
ECHNICZNESP
IS
ALFABET
YCZNY

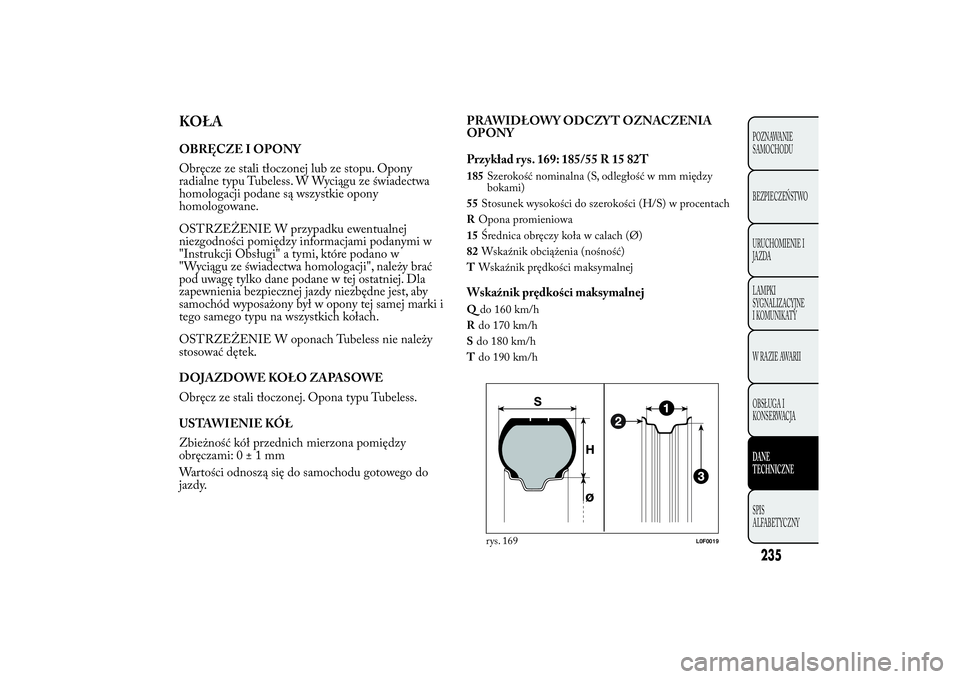

KOŁAOBRĘCZE I OPONY
Obręcze ze stali tłoczonej lub ze stopu. Opony
radialne typu Tubeless. W Wyciągu ze świadectwa
homologacji podane są wszystkie opony
homologowane.
OSTRZEŻENIE W przypadku ewentualnej
niezgodności pomiędzy informacjami podanymi w
"Instrukcji Obsługi" a tymi, które podano w
"Wyciągu ze świadectwa homologacji", należy brać
pod uwagę tylko dane podane w tej ostatniej. Dla
zapewnienia bezpiecznej jazdy niezbędne jest, aby
samochód wyposażony był w opony tej samej marki i
tego samego typu na wszystkich kołach.
OSTRZEŻENIE W oponach Tubeless nie należy
stosować dętek.
DOJAZDOWE KOŁO ZAPASOWE
Obręcz ze stali tłoczonej. Opona typu Tubeless.
USTAWIENIE KÓŁ
Zbieżność kół przednich mierzona pomiędzy
obręczami:0±1mm
Wartości odnoszą się do samochodu gotowego do
jazdy.PRAWIDŁOWY ODCZYT OZNACZENIA
OPONY
Przykład rys. 169: 185/55 R 15 82T
185Szerokość nominalna (S, odległość w mm między
bokami)
55Stosunek wysokości do szerokości (H/S) w procentach
ROpona promieniowa
15Średnica obręczy koła w calach (Ø)
82Wskaźnik obciążenia (nośność)
TWskaźnik prędkości maksymalnejWskaźnik prędkości maksymalnejQdo 160 km/h
Rdo 170 km/h
Sdo 180 km/h
Tdo 190 km/h
rys. 169
L0F0019
235POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJADANE
T
ECHNICZNESP
IS
ALFABET
YCZNY

Udo 200 km/h
Hdo 210 km/h
Vdo 240 km/hWskaźnik prędkości maksymalnej dla opon
zimowychQM+Sdo 160 km/h
TM+Sdo 190 km/h
HM+Sdo 210 km/h

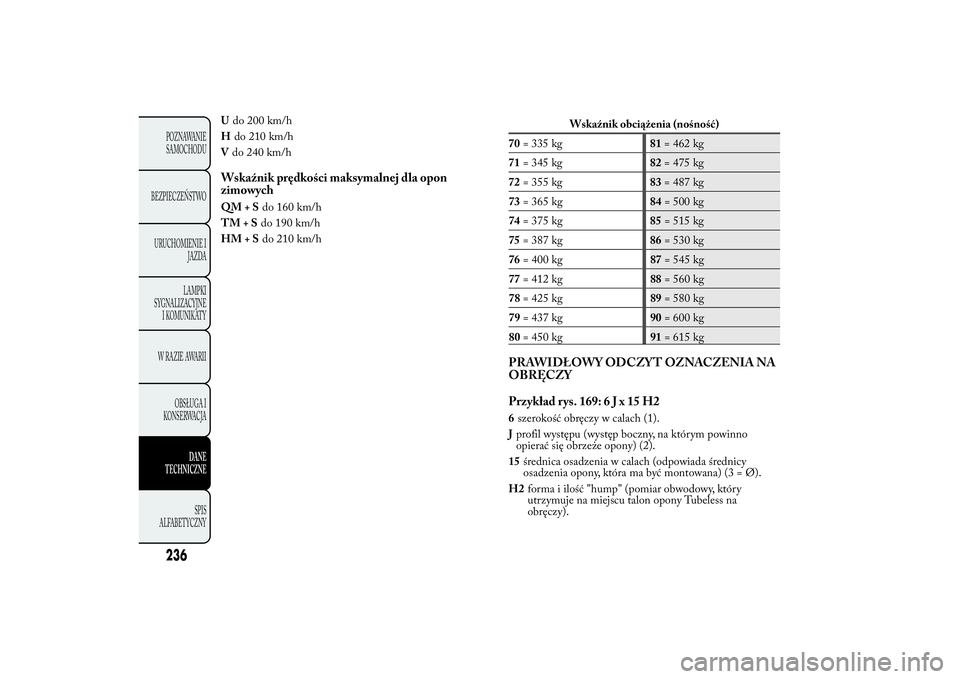

Wskaźnik obciążenia (nośność)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
PRAWIDŁOWY ODCZYT OZNACZENIA NA
OBRĘCZY
Przykład rys. 169:6Jx15H26szerokość obręczy w calach (1).
Jprofil występu (występ boczny, na którym powinno
opierać się obrzeże opony) (2).
15średnica osadzenia w calach (odpowiada średnicy
osadzenia opony, która ma być montowana) (3 = Ø).
H2forma i ilość "hump" (pomiar obwodowy, który
utrzymuje na miejscu talon opony Tubeless na
obręczy).
236POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
T
ECHNICZNESP
IS
ALFABET
YCZNY

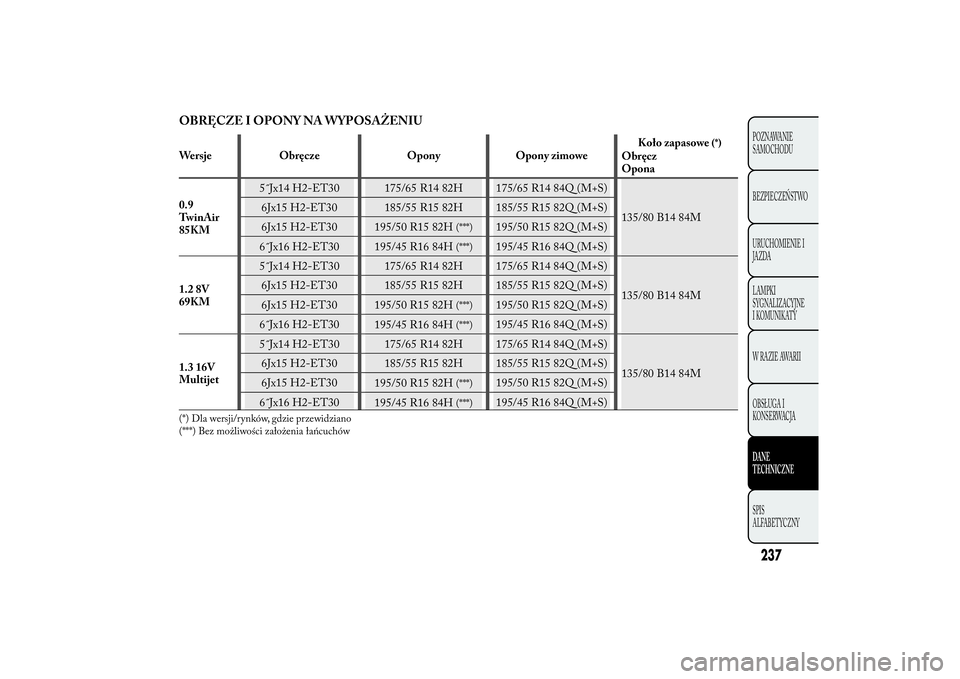

OBRĘCZE I OPONY NA WYPOSAŻENIUWersje Obręcze Opony Opony zimoweKoło zapasowe
(*)
Obręcz
Opona
0.9
TwinAir
85KM5˝Jx14 H2-ET30 175/65 R14 82H 175/65 R14 84Q (M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H 185/55 R15 82Q (M+S)
6Jx15 H2-ET30
195/50 R15 82H
(***)
195/50 R15 82Q (M+S)
6˝Jx16 H2-ET30
195/45 R16 84H
(***)
195/45 R16 84Q (M+S)
1.2 8V
69KM5˝Jx14 H2-ET30 175/65 R14 82H 175/65 R14 84Q (M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H 185/55 R15 82Q (M+S)
6Jx15 H2-ET30
195/50 R15 82H
(***)
195/50 R15 82Q (M+S)
6˝Jx16 H2-ET30
195/45 R16 84H
(***)
195/45 R16 84Q (M+S)
1.3 16V
Multijet5˝Jx14 H2-ET30 175/65 R14 82H 175/65 R14 84Q (M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H 185/55 R15 82Q (M+S)
6Jx15 H2-ET30
195/50 R15 82H
(***)
195/50 R15 82Q (M+S)
6˝Jx16 H2-ET30
195/45 R16 84H
(***)
195/45 R16 84Q (M+S)
(*) Dla wersji/rynków, gdzie przewidziano
(***) Bez możliwości założenia łańcuchów
237POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJADANE
T
ECHNICZNESP
IS
ALFABET
YCZNY

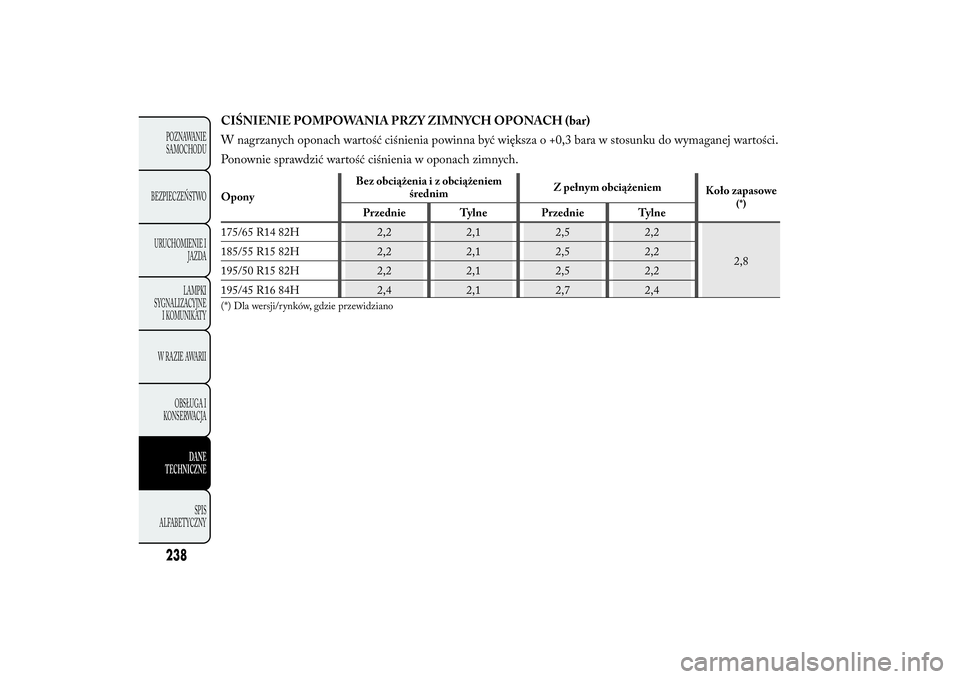

CIŚNIENIE POMPOWANIA PRZY ZIMNYCH OPONACH (bar)
