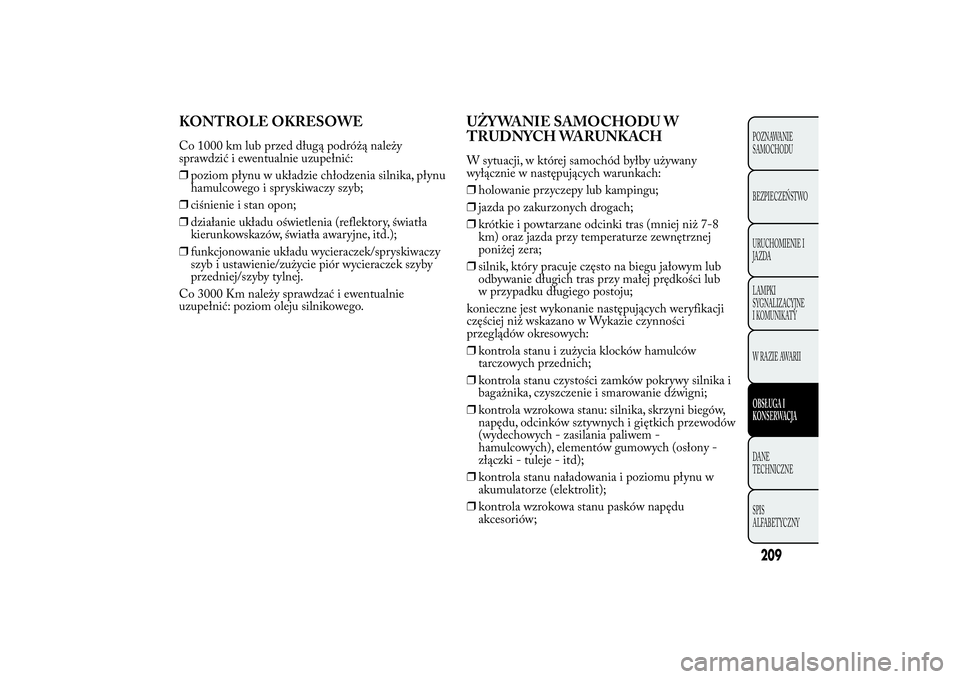

KONTROLE OKRESOWECo 1000 km lub przed długą podróżą należy
sprawdzić i ewentualnie uzupełnić:
❒poziom płynu w układzie chłodzenia silnika, płynu
hamulcowego i spryskiwaczy szyb;
❒ciśnienie i stan opon;
❒działanie układu oświetlenia (reflektory, światła
kierunkowskazów, światła awaryjne, itd.);
❒funkcjonowanie układu wycieraczek/spryskiwaczy
szyb i ustawienie/zużycie piór wycieraczek szyby
przedniej/szyby tylnej.
Co 3000 Km należy sprawdzać i ewentualnie
uzupełnić: poziom oleju silnikowego.
UŻYWANIE SAMOCHODU W
TRUDNYCH WARUNKACHW sytuacji, w której samochód byłby używany
wyłącznie w następujących warunkach:
❒holowanie przyczepy lub kampingu;
❒jazda po zakurzonych drogach;
❒krótkie i powtarzane odcinki tras (mniej niż 7-8
km) oraz jazda przy temperaturze zewnętrznej
poniżej zera;
❒silnik, który pracuje często na biegu jałowym lub
odbywanie długich tras przy małej prędkości lub
w przypadku długiego postoju;
konieczne jest wykonanie następujących weryfikacji
częściej niż wskazano w Wykazie czynności
przeglądów okresowych:
❒kontrola stanu i zużycia klocków hamulców
tarczowych przednich;
❒kontrola stanu czystości zamków pokrywy silnika i
bagażnika, czyszczenie i smarowanie dźwigni;
❒kontrola wzrokowa stanu: silnika, skrzyni biegów,
napędu, odcinków sztywnych i giętkich przewodów
(wydechowych - zasilania paliwem -
hamulcowych), elementów gumowych (osłony -
złączki - tuleje - itd);
❒kontrola stanu naładowania i poziomu płynu w
akumulatorze (elektrolit);
❒kontrola wzrokowa stanu pasków napędu
akcesoriów;
209POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARIIOBSŁUGA I
K
ONSERWACJADANE
TECHNICZNE
SP
IS
ALFABETYCZNY

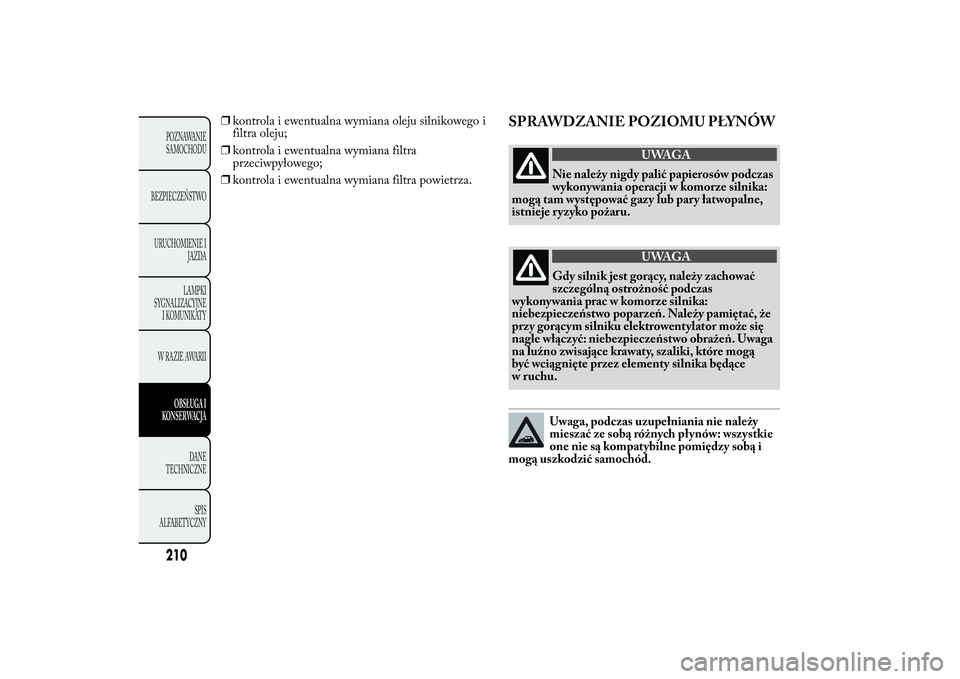

❒kontrola i ewentualna wymiana oleju silnikowego i
filtra oleju;
❒kontrola i ewentualna wymiana filtra
przeciwpyłowego;
❒kontrola i ewentualna wymiana filtra powietrza.
SPRAWDZANIE POZIOMU PŁYNÓW
UWAGA
Nie należy nigdy palić papierosów podczas
wykonywania operacji w
komorze silnika:
mogą tam występować gazy lub pary łatwopalne,
istnieje ryzyko pożaru.
UWAGA
Gdy silnik jest gorący, należy zachować
szczególną
ostrożność podczas
wykonywania prac w komorze silnika:
niebezpieczeństwo poparzeń. Należy pamiętać, że
przy gorącym silniku elektrowentylator może się
nagle włączyć: niebezpieczeństwo obrażeń. Uwaga
na luźno zwisające krawaty, szaliki, które mogą
być wciągnięte przez elementy silnika będące
w ruchu.Uwaga, podczas uzupełniania nie należy
mieszać ze sobą różnych płynów: wszystkie
one nie są kompatybilne pomiędzy sobą i
mogą uszkodzić samochód.
210POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARIIOBSŁUGA I
K
ONSERWACJA
DANE
TECHNICZNE
SP
IS
ALFABETYCZNY

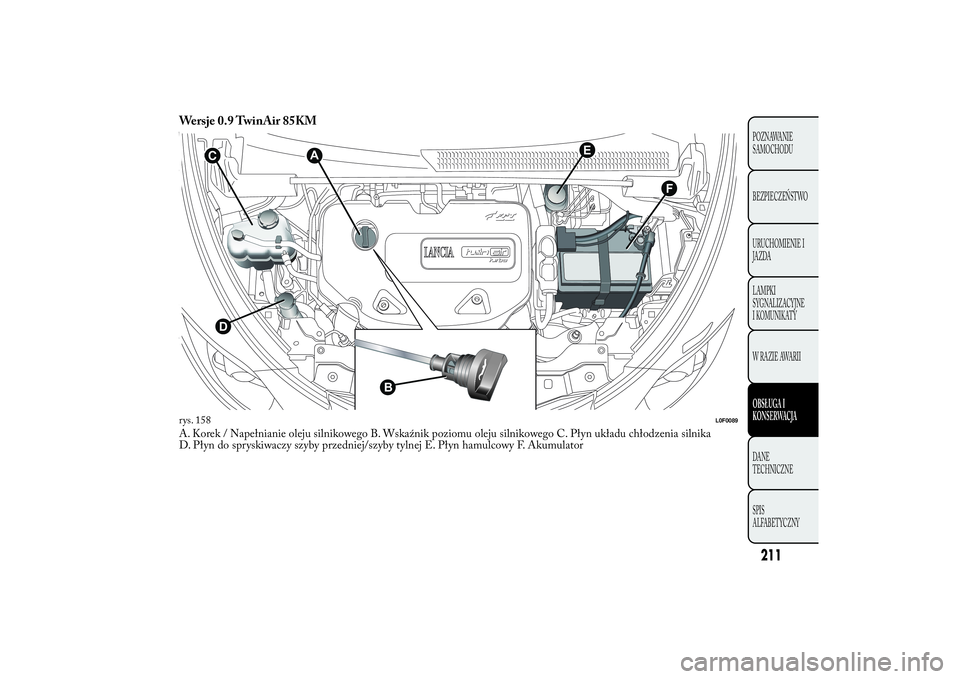

Wersje 0.9 TwinAir 85KMA. Korek / Napełnianie oleju silnikowego B. Wskaźnik poziomu oleju silnikowego C. Płyn układu chłodzenia silnika
D. Płyn do spryskiwaczy szyby przedniej/szyby tylnej E. Płyn hamulcowy F. Akumulator
F
E
CD
B
A
rys. 158
L0F0089
211POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARIIOBSŁUGA I
K
ONSERWACJADANE
TECHNICZNE
SP
IS
ALFABETYCZNY

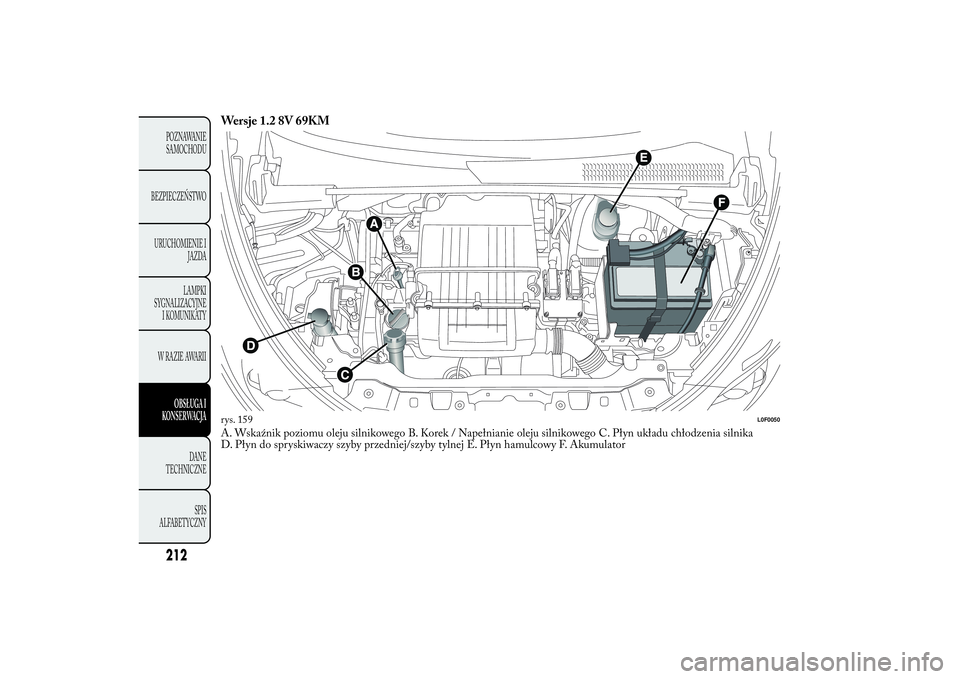

Wersje 1.2 8V 69KMA. Wskaźnik poziomu oleju silnikowego B. Korek / Napełnianie oleju silnikowego C. Płyn układu chłodzenia silnika
D. Płyn do spryskiwaczy szyby przedniej/szyby tylnej E. Płyn hamulcowy F. Akumulatorrys. 159
L0F0050
212POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARIIOBSŁUGA I
K
ONSERWACJA
DANE
TECHNICZNE
SP
IS
ALFABETYCZNY

Wersje 1.3 16V MultijetA. Wskaźnik poziomu oleju silnikowego B. Korek / Napełnianie oleju silnikowego C. Płyn układu chłodzenia silnika
D. Płyn do spryskiwaczy szyby przedniej/szyby tylnej E. Płyn hamulcowy F. Akumulator
E
A
CD
B
F
rys. 160
L0F0090
213POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARIIOBSŁUGA I
K
ONSERWACJADANE
TECHNICZNE
SP
IS
ALFABETYCZNY

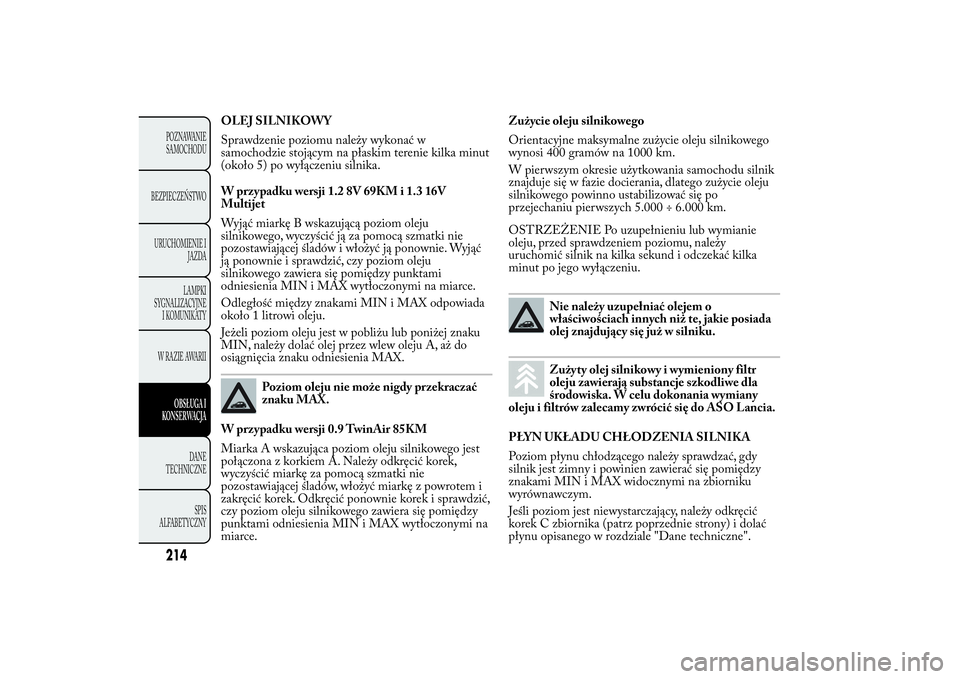

OLEJ SILNIKOWY
Sprawdzenie poziomu należy wykonać w
samochodzie stojącym na płaskim terenie kilka minut
(około 5) po wyłączeniu silnika.
W przypadku wersji 1.2 8V 69KM i 1.3 16V
Multijet
Wyjąć miarkę B wskazującą poziom oleju
silnikowego, wyczyścić ją za pomocą szmatki nie
pozostawiającej śladów i włożyć ją ponownie. Wyjąć
ją ponownie i sprawdzić, czy poziom oleju
silnikowego zawiera się pomiędzy punktami
odniesienia MIN i MAX wytłoczonymi na miarce.
Odległość między znakami MIN i MAX odpowiada
około 1 litrowi oleju.
Jeżeli poziom oleju jest w pobliżu lub poniżej znaku
MIN, należy dolać olej przez wlew oleju A, aż do
osiągnięcia znaku odniesienia MAX.
Poziom oleju nie może nigdy przekraczać
znaku MAX.
W przypadku wersji 0.9 TwinAir 85KM
Miarka A wskazująca poziom oleju silnikowego jest
połączona z korkiem A. Należy odkręcić korek,
wyczyścić miarkę za pomocą szmatki nie
pozostawiającej śladów, włożyć miarkę z powrotem i
zakręcić korek. Odkręcić ponownie korek i sprawdzić,
czy poziom oleju silnikowego zawiera się pomiędzy
punktami odniesienia MIN i MAX wytłoczonymi na
miarce.Zużycie oleju silnikowego
Orientacyjne maksymalne zużycie oleju silnikowego
wynosi 400 gramów na 1000 km.
W pierwszym okresie użytkowania samochodu silnik
znajduje się w fazie docierania, dlatego zużycie oleju
silnikowego powinno ustabilizować się po
przejechaniu pierwszych 5.000 ÷ 6.000 km.
OSTRZEŻENIE Po uzupełnieniu lub wymianie
oleju, przed sprawdzeniem poziomu, należy
uruchomić silnik na kilka sekund i odczekać kilka
minut po jego wyłączeniu.
Nie należy uzupełniać olejem o
właściwościach innych niż te, jakie posiada
olej znajdujący się już w silniku.Zużyty olej silnikowy i wymieniony filtr
oleju zawierają substancje szkodliwe dla
środowiska. W celu dokonania wymiany
oleju i filtrów zalecamy zwrócić się do ASO Lancia.
PŁYN UKŁADU CHŁODZENIA SILNIKA
Poziom płynu chłodzącego należy sprawdzać, gdy
silnik jest zimny i powinien zawierać się pomiędzy
znakami MIN i MAX widocznymi na zbiorniku
wyrównawczym.
Jeśli poziom jest niewystarczający, należy odkręcić
korek C zbiornika (patrz poprzednie strony) i dolać
płynu opisanego w rozdziale "Dane techniczne".
214POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARIIOBSŁUGA I
K
ONSERWACJA
DANE
TECHNICZNE
SP
IS
ALFABETYCZNY

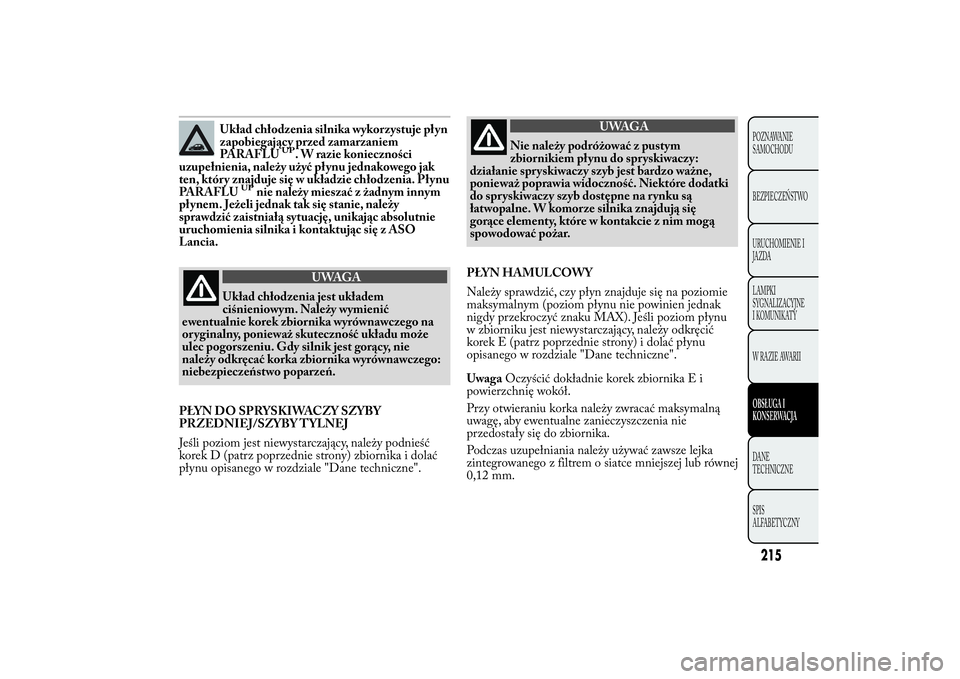

Układ chłodzenia silnika wykorzystuje płyn
zapobiegający przed zamarzaniem
PARAFLU
UP
. W razie konieczności
uzupełnienia, należy użyć płynu jednakowego jak
ten, który znajduje się w układzie chłodzenia. Płynu
PARAFLU
UP
nie należy mieszać z żadnym innym
płynem. Jeżeli jednak tak się stanie, należy
sprawdzić zaistniałą sytuację, unikając absolutnie
uruchomienia silnika i kontaktując się z ASO
Lancia.
UWAGA
Układ chłodzenia jest układem
ciśnieniowym. N
ależy wymienić
ewentualnie korek zbiornika wyrównawczego na
oryginalny, ponieważ skuteczność układu może
ulec pogorszeniu. Gdy silnik jest gorący, nie
należy odkręcać korka zbiornika wyrównawczego:
niebezpieczeństwo poparzeń.
PŁYN DO SPRYSKIWACZY SZYBY
PRZEDNIEJ/SZYBY TYLNEJ
Jeśli poziom jest niewystarczający, należy podnieść
korek D (patrz poprzednie strony) zbiornika i dolać
płynu opisanego w rozdziale "Dane techniczne".
UWAGA
Nie należy podróżować z pustym
zbiornikiem pł
ynu do spryskiwaczy:
działanie spryskiwaczy szyb jest bardzo ważne,
ponieważ poprawia widoczność. Niektóre dodatki
do spryskiwaczy szyb dostępne na rynku są
łatwopalne. W komorze silnika znajdują się
gorące elementy, które w kontakcie z nim mogą
spowodować pożar.
PŁYN HAMULCOWY
Należy sprawdzić, czy płyn znajduje się na poziomie
maksymalnym (poziom płynu nie powinien jednak
nigdy przekroczyć znaku MAX). Jeśli poziom płynu
w zbiorniku jest niewystarczający, należy odkręcić
korek E (patrz poprzednie strony) i dolać płynu
opisanego w rozdziale "Dane techniczne".
UwagaOczyścić dokładnie korek zbiornika E i
powierzchnię wokół.
Przy otwieraniu korka należy zwracać maksymalną
uwagę, aby ewentualne zanieczyszczenia nie
przedostały się do zbiornika.
Podczas uzupełniania należy używać zawsze lejka
zintegrowanego z filtrem o siatce mniejszej lub równej
0,12 mm.
215POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARIIOBSŁUGA I
K
ONSERWACJADANE
TECHNICZNE
SP
IS
ALFABETYCZNY

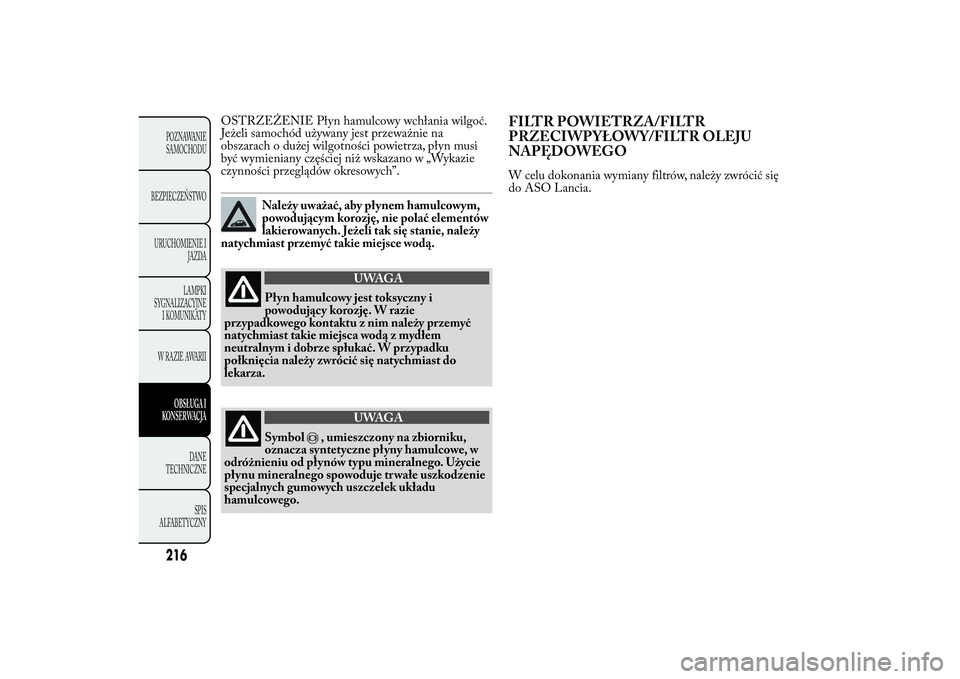

OSTRZEŻENIE Płyn hamulcowy wchłania wilgoć.
Jeżeli samochód używany jest przeważnie na
obszarach o dużej wilgotności powietrza, płyn musi
być wymieniany częściej niż wskazano w „Wykazie
czynności przeglądów okresowych”.
Należy uważać, aby płynem hamulcowym,
powodującym korozję, nie polać elementów
lakierowanych. Jeżeli tak się stanie, należy
natychmiast przemyć takie miejsce wodą.
UWAGA
Płyn hamulcowy jest toksyczny i
powodujący
korozję. W razie
przypadkowego kontaktu z nim należy przemyć
natychmiast takie miejsca wodą z mydłem
neutralnym i dobrze spłukać. W przypadku
połknięcia należy zwrócić się natychmiast do
lekarza.
UWAGA
Symbol
, umieszczony na zbiorniku,
oznacza syntetyczne płyny hamulcowe, w
odróżnieniu od płynów typu mineralnego. Użycie
płynu mineralnego spowoduje tr wałe uszkodzenie
specjalnych gumowych uszczelek układu
hamulcowego.
FILTR POWIETRZA/FILTR
PRZECIWP YŁOWY/FILTR OLEJU
NAPĘDOWEGOW celu dokonania wymiany filtrów, należy zwrócić się
do ASO Lancia.
216POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARIIOBSŁUGA I
K
ONSERWACJA
DANE
TECHNICZNE
SP
IS
ALFABETYCZNY

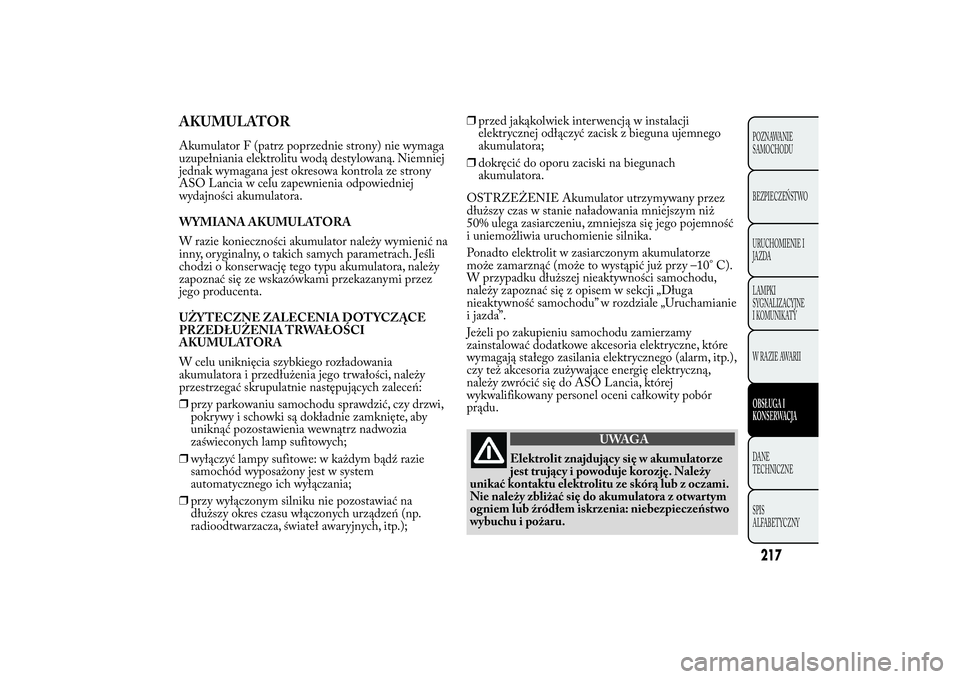

AKUMULATORAkumulator F (patrz poprzednie strony) nie wymaga
uzupełniania elektrolitu wodą destylowaną. Niemniej
jednak wymagana jest okresowa kontrola ze strony
ASO Lancia w celu zapewnienia odpowiedniej
wydajności akumulatora.
WYMIANA AKUMULATORA
W razie konieczności akumulator należy wymienić na
inny, oryginalny, o takich samych parametrach. Jeśli
chodzi o konserwację tego typu akumulatora, należy
zapoznać się ze wskazówkami przekazanymi przez
jego producenta.
UŻYTECZNE ZALECENIA DOTYCZĄCE
PRZEDŁUŻENIA TRWAŁOŚCI
AKUMULATORA
W celu uniknięcia szybkiego rozładowania
akumulatora i przedłużenia jego trwałości, należy
przestrzegać skrupulatnie następujących zaleceń:
❒przy parkowaniu samochodu sprawdzić, czy drzwi,
pokrywy i schowki są dokładnie zamknięte, aby
uniknąć pozostawienia wewnątrz nadwozia
zaświeconych lamp sufitowych;
❒wyłączyć lampy sufitowe: w każdym bądź razie
samochód wyposażony jest w system
automatycznego ich wyłączania;
❒przy wyłączonym silniku nie pozostawiać na
dłuższy okres czasu włączonych urządzeń (np.
radioodtwarzacza, świateł awaryjnych, itp.);❒przed jakąkolwiek interwencją w instalacji
elektrycznej odłączyć zacisk z bieguna ujemnego
akumulatora;
❒dokręcić do oporu zaciski na biegunach
akumulatora.
OSTRZEŻENIE Akumulator utrzymywany przez
dłuższy czas w stanie naładowania mniejszym niż
50% ulega zasiarczeniu, zmniejsza się jego pojemność
i uniemożliwia uruchomienie silnika.
Ponadto elektrolit w zasiarczonym akumulatorze
może zamarznąć (może to wystąpić już przy –10° C).
W przypadku dłuższej nieaktywności samochodu,
należy zapoznać się z opisem w sekcji „Długa
nieaktywność samochodu” w rozdziale „Uruchamianie
i jazda”.
Jeżeli po zakupieniu samochodu zamierzamy
zainstalować dodatkowe akcesoria elektryczne, które
wymagają stałego zasilania elektrycznego (alarm, itp.),
czy też akcesoria zużywające energię elektryczną,
należy zwrócić się do ASO Lancia, której
wykwalifikowany personel oceni całkowity pobór
prądu.
UWAGA
Elektrolit znajdujący się w akumulatorze
jest trując
y i powoduje korozję. Należy
unikać kontaktu elektrolitu ze skórą lub z oczami.
Nie należy zbliżać się do akumulatora z otwartym
ogniem lub źródłem iskrzenia: niebezpieczeństwo
wybuchu i pożaru.
217POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARIIOBSŁUGA I
K
ONSERWACJADANE
TECHNICZNE
SP
IS
ALFABETYCZNY

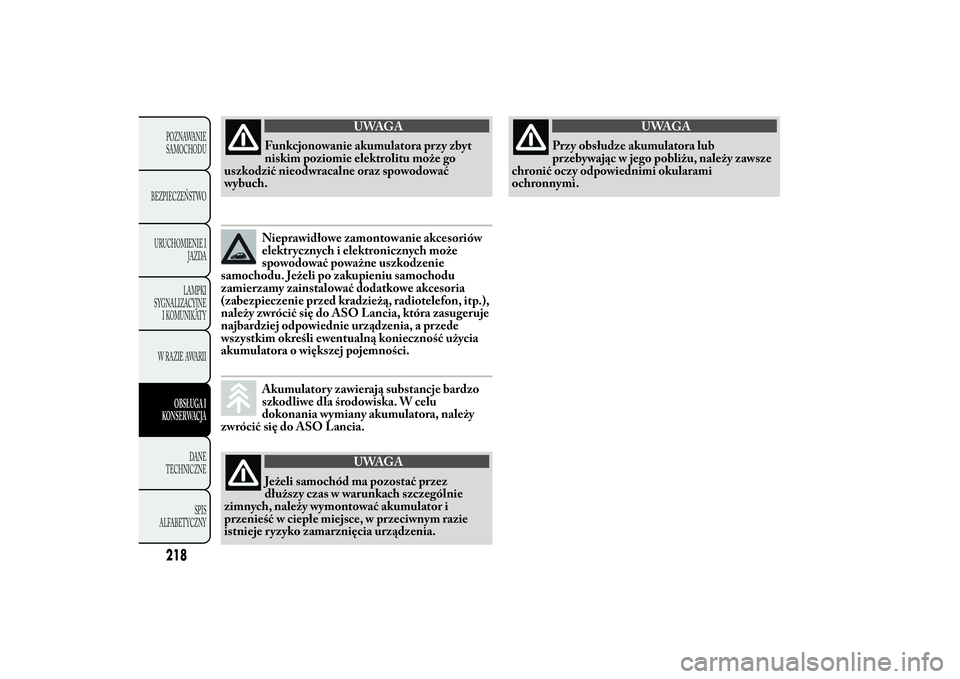

UWAGA
Funkcjonowanie akumulatora przy zbyt
niskim poziomie elektrolitu
może go
uszkodzić nieodwracalne oraz spowodować
wybuch.Nieprawidłowe zamontowanie akcesoriów
elektrycznych i elektronicznych może
spowodować poważne uszkodzenie
samochodu. Jeżeli po zakupieniu samochodu
zamierzamy zainstalować dodatkowe akcesoria
(zabezpieczenie przed kradzieżą, radiotelefon, itp.),
należy zwrócić się do ASO Lancia, która zasugeruje
najbardziej odpowiednie urządzenia, a przede
wszystkim określi ewentualną konieczność użycia
akumulatora o większej pojemności.Akumulatory zawierają substancje bardzo
szkodliwe dla środowiska. W celu
dokonania wymiany akumulatora, należy
zwrócić się do ASO Lancia.
UWAGA
Jeżeli samochód ma pozostać przez
dłuższy cz
as w warunkach szczególnie
zimnych, należy wymontować akumulator i
przenieść w ciepłe miejsce, w przeciwnym razie
istnieje ryzyko zamarznięcia urządzenia.
UWAGA
Przy obsłudze akumulatora lub
przebywając
w jego pobliżu, należy zawsze
chronić oczy odpowiednimi okularami
ochronnymi.
218POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARIIOBSŁUGA I
K
ONSERWACJA
DANE
TECHNICZNE
SP
IS
ALFABETYCZNY
