Lancia Ypsilon 2011 Libretto Uso Manutenzione (in Italian)

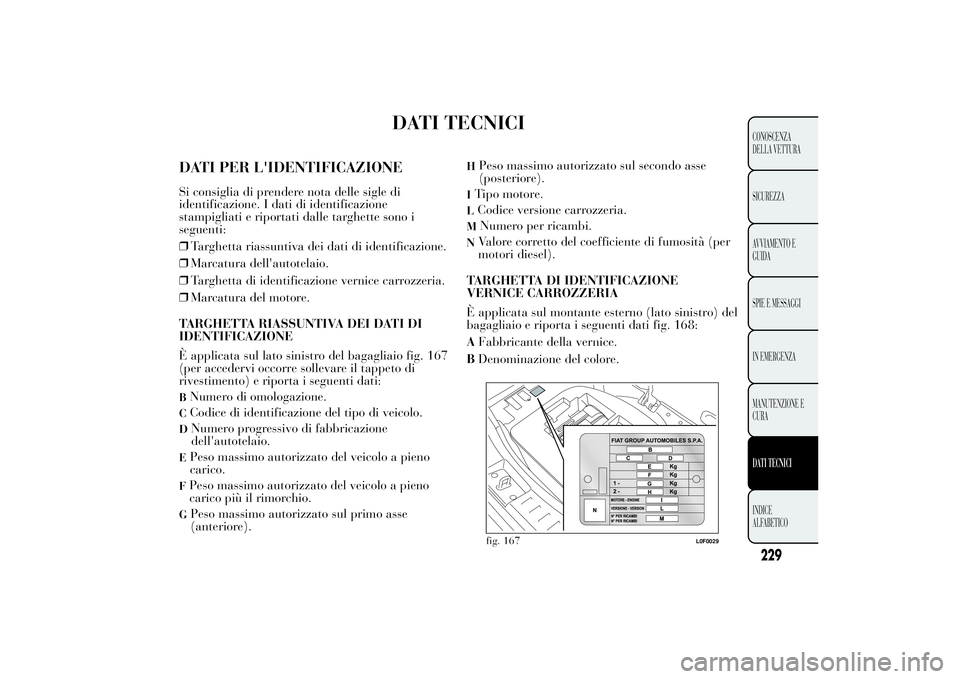

DATI TECNICI
DATI PER L'IDENTIFICAZIONESi consiglia di prendere nota delle sigle di
identificazione. I dati di identificazione
stampigliati e riportati dalle targhette sono i
seguenti:
❒Targhetta riassuntiva dei dati di identificazione.
❒Marcatura dell'autotelaio.
❒Targhetta di identificazione vernice carrozzeria.
❒Marcatura del motore.
TARGHETTA RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
È applicata sul lato sinistro del bagagliaio fig. 167
(per accedervi occorre sollevare il tappeto di
rivestimento) e riporta i seguenti dati:BNumero di omologazione.CCodice di identificazione del tipo di veicolo.D
Numero progressivo di fabbricazione
dell'autotelaio.
EPeso massimo autorizzato del veicolo a pieno
carico.FPeso massimo autorizzato del veicolo a pieno
carico più il rimorchio.G
Peso massimo autorizzato sul primo asse
(anteriore).
H
Peso massimo autorizzato sul secondo asse
(posteriore).
ITipo motore.LCodice versione carrozzeria.M
Numero per ricambi.
N
Valore corretto del coefficiente di fumosità (per
motori diesel).
TARGHETTA DI IDENTIFICAZIONE
VERNICE CARROZZERIA
È applicata sul montante esterno (lato sinistro) del
bagagliaio e riporta i seguenti dati fig. 168:
AFabbricante della vernice.
BDenominazione del colore.fig. 167
L0F0029
229CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE
ALF
ABETICO

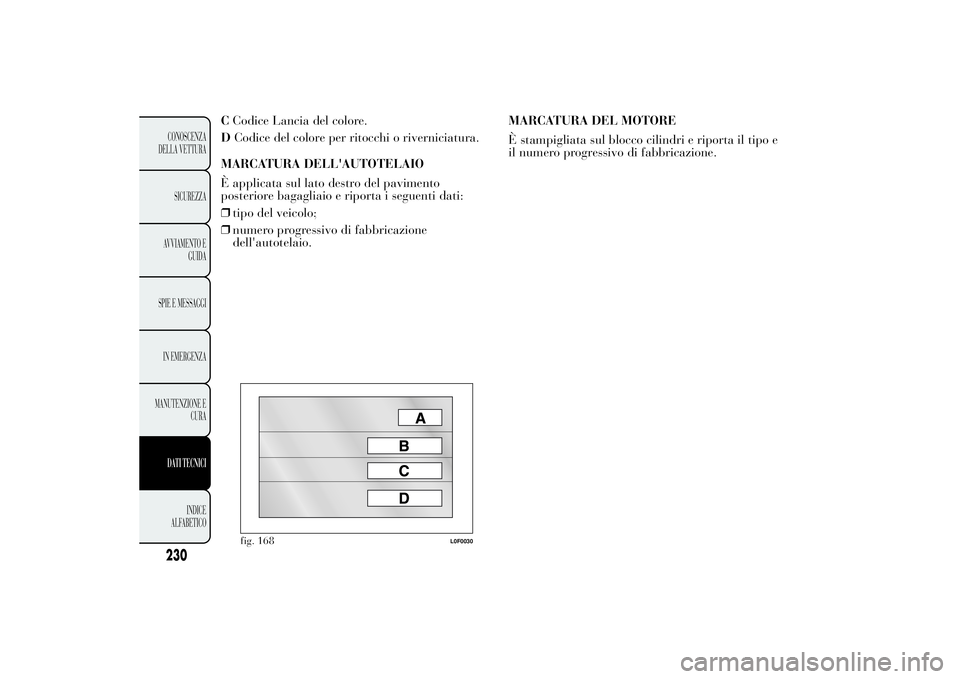

CCodice Lancia del colore.
DCodice del colore per ritocchi o riverniciatura.
MARCATURA DELL'AUTOTELAIO
È applicata sul lato destro del pavimento
posteriore bagagliaio e riporta i seguenti dati:
❒tipo del veicolo;
❒numero progressivo di fabbricazione
dell'autotelaio.MARCATURA DEL MOTORE
È stampigliata sul blocco cilindri e riporta il tipo e
il numero progressivo di fabbricazione.
fig. 168
L0F0030
230CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE
ALF
ABETICO

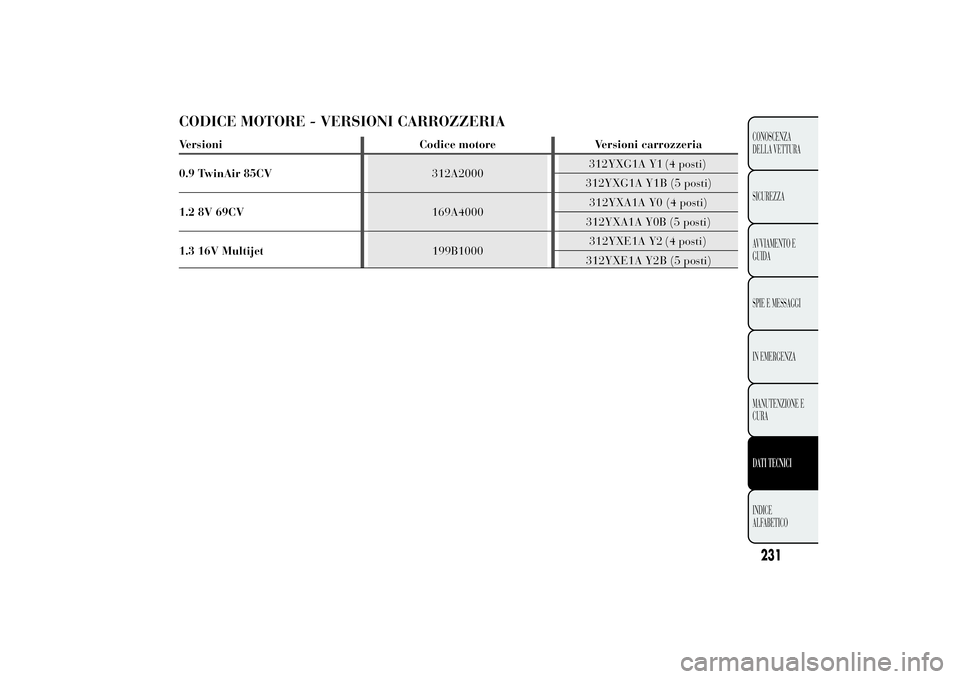

CODICE MOTORE - VERSIONI CARROZZERIAVersioni Codice motore Versioni carrozzeria
0.9 TwinAir 85CV312A2000312YXG1A Y1 (4 posti)
312YXG1A Y1B (5 posti)
1.2 8V 69CV169A4000312YXA1A Y0 (4 posti)
312YXA1A Y0B (5 posti)
1.3 16V Multijet199B1000312YXE1A Y2 (4 posti)
312YXE1A Y B (5 posti)
231CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE
ALF
ABETICO
2

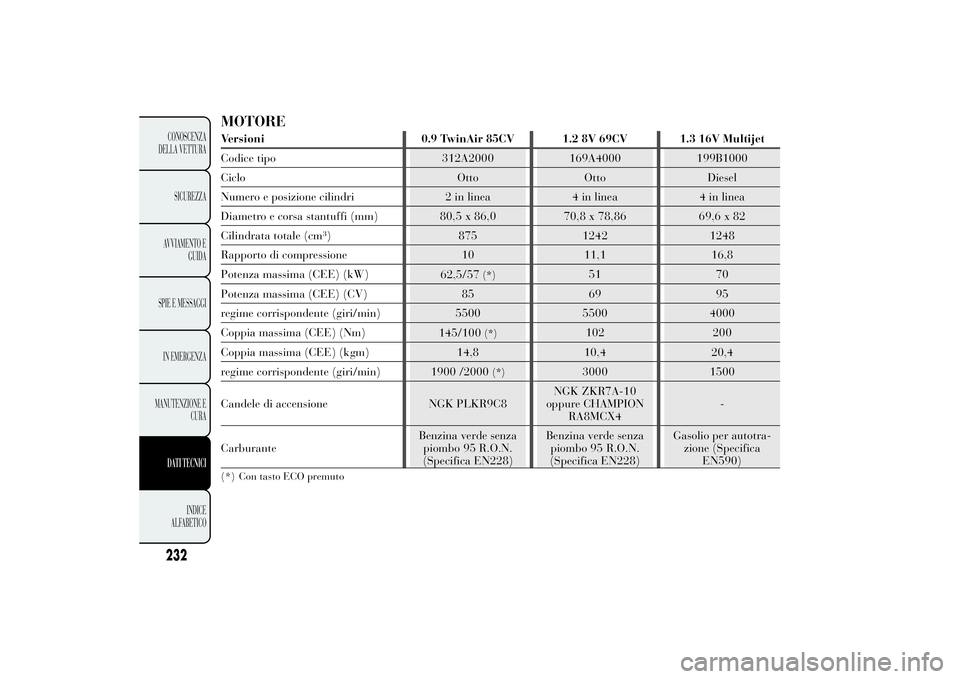

MOTOREVersioni 0.9 TwinAir 85CV 1.2 8V 69CV 1.3 16V Multijet
Codice tipo 312A2000 169A4000 199B1000
Ciclo Otto Otto Diesel
Numero e posizione cilindri 2 in linea 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 80,5 x 86,0 70,8 x 78,86 69,6 x 82
Cilindrata totale (cm³) 875 1242 1248
Rapporto di compressione 10 11,1 16,8
Potenza massima (CEE) (kW)
62,5/57
(*)
51 70
Potenza massima (CEE) (CV) 85 69 95
regime corrispondente (giri/min) 5500 5500 4000
Coppia massima (CEE) (Nm)
145/100
(*)
102 200
Coppia massima (CEE) (kgm) 14,8 10,4 20,4
regime corrispondente (giri/min)
1900 /2000
(*)
3000 1500
Candele di accensione NGK PLKR9C8NGK ZKR7A-10
oppure CHAMPION
RA8MCX4-
CarburanteBenzina verde senza
piombo 95 R.O.N.
(Specifica EN228)Benzina verde senza
piombo 95 R.O.N.
(Specifica EN228)Gasolio per autotra-
zione (Specifica
EN590)
Con tasto ECO premuto
232CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE
ALF
ABETICO
(*)

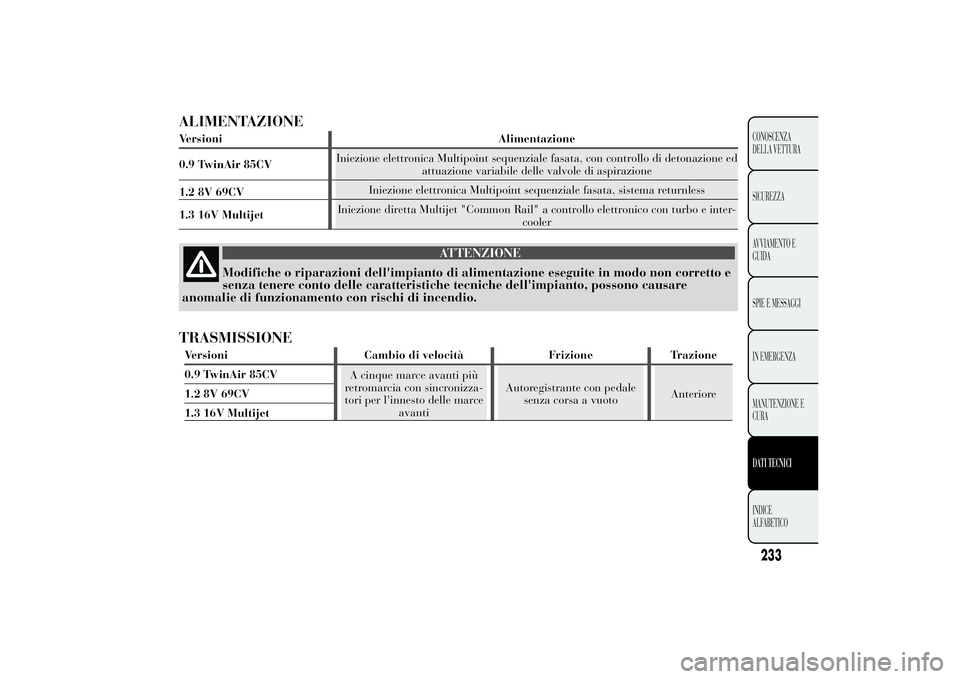

ALIMENTAZIONEVersioni Alimentazione
0.9 TwinAir 85CVIniezione elettronica Multipoint sequenziale fasata, con controllo di detonazione ed
attuazione variabile delle valvole di aspirazione
1.2 8V 69CVIniezione elettronica Multipoint sequenziale fasata, sistema returnless
Iniezione diretta Multijet "Common Rail" a controllo elettronico con turbo e inter-
cooler 1.3 16V Multijet
ATTENZIONE
Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e
senza tenere conto
delle caratteristiche tecniche dell'impianto, possono causare
anomalie di funzionamento con rischi di incendio.
TRASMISSIONEVersioni Cambio di velocità Frizione Trazione
0.9 TwinAir 85CV
A cinque marce avanti più
retromarcia con sincronizza-
tori per l'innesto delle marce
avantiAutoregistrante con pedale
senza corsa a vuotoAnteriore 1.2 8V 69CV
1.3 16V Multijet
233CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE
ALF
ABETICO

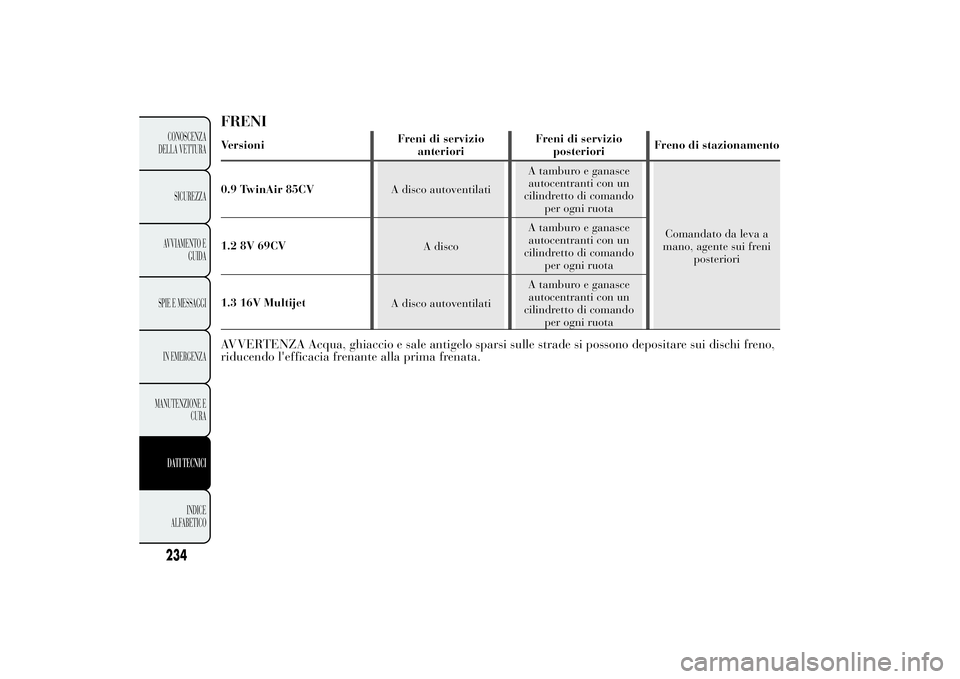

FRENIVersioniFreni di servizio
anterioriFreni di servizio
posterioriFreno di stazionamento
0.9 TwinAir 85CVA disco autoventilatiA tamburo e ganasce
autocentranti con un
cilindretto di comando
per ogni ruota
Comandato da leva a
mano, agente sui freni
posteriori 1.2 8V 69CV
A discoA tamburo e ganasce
autocentranti con un
cilindretto di comando
per ogni ruota
A disco autoventilatiA tamburo e ganasce
autocentranti con un
cilindretto di comando
per ogni ruota 1.3 16V MultijetAVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno,
riducendo l'efficacia frenante alla prima frenata.
234CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE
ALF
ABETICO

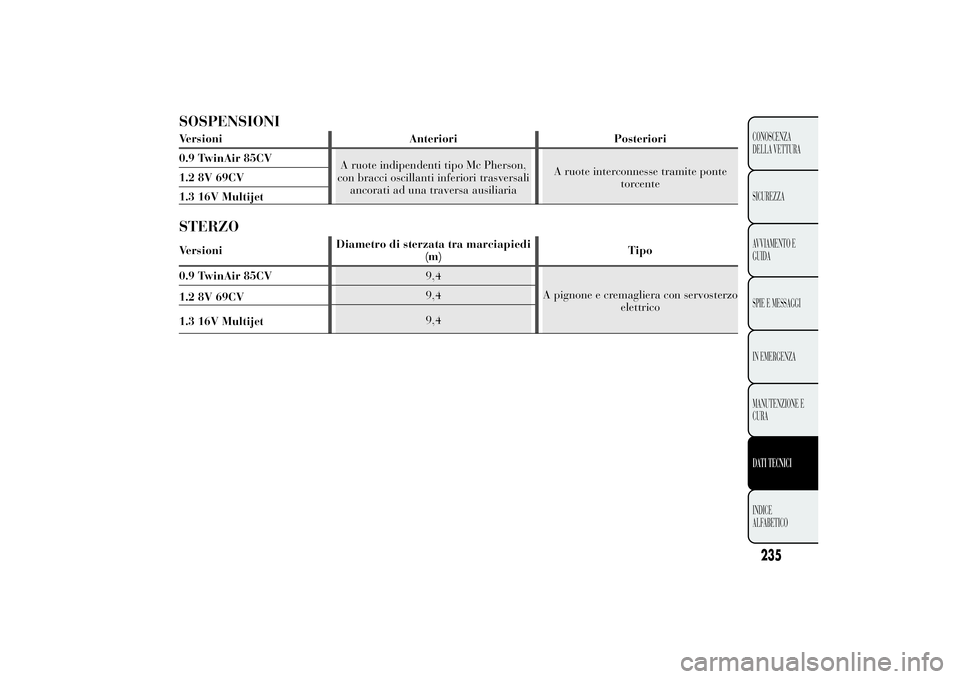

SOSPENSIONIVersioni Anteriori Posteriori
0.9 TwinAir 85CV
A ruote indipendenti tipo Mc Pherson,
con bracci oscillanti inferiori trasversali
ancorati ad una traversa ausiliariaA ruote interconnesse tramite ponte
torcente 1.2 8V 69CV
1.3 16V MultijetSTERZOVersioniDiametro di sterzata tra marciapiedi
(m)Tipo
0.9 TwinAir 85CV9,4
A pignone e cremagliera con servosterzo
elettrico 1.2 8V 69CV9,4
9,4
1.3 16V Multijet
235CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE
ALF
ABETICO

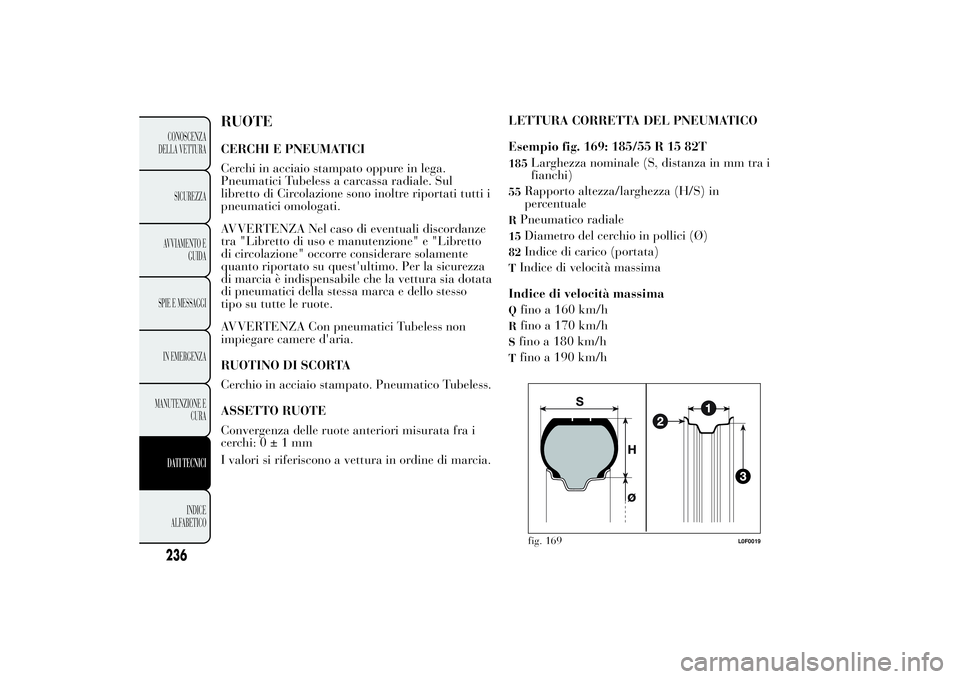

RUOTECERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in lega.
Pneumatici Tubeless a carcassa radiale. Sul
libretto di Circolazione sono inoltre riportati tutti i
pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze
tra "Libretto di uso e manutenzione" e "Libretto
di circolazione" occorre considerare solamente
quanto riportato su quest'ultimo. Per la sicurezza
di marcia è indispensabile che la vettura sia dotata
di pneumatici della stessa marca e dello stesso
tipo su tutte le ruote.
AVVERTENZA Con pneumatici Tubeless non
impiegare camere d'aria.
RUOTINO DI SCORTA
Cerchio in acciaio stampato. Pneumatico Tubeless.
ASSETTO RUOTE
Convergenza delle ruote anteriori misurata fra i
cerchi:0±1mm
I valori si riferiscono a vettura in ordine di marcia.LETTURA CORRETTA DEL PNEUMATICO
Esempio fig. 169: 185/55 R 15 82T
185
Larghezza nominale (S, distanza in mm tra i
fianchi)
55
Rapporto altezza/larghezza (H/S) in
percentuale
R
Pneumatico radiale
15
Diametro del cerchio in pollici (Ø)
82
Indice di carico (portata)
TIndice di velocità massima
Indice di velocità massimaQ
fino a 160 km/h
R
fino a 170 km/h
Sfino a 180 km/hTfino a 190 km/hfig. 169
L0F0019
236CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE
ALF
ABETICO

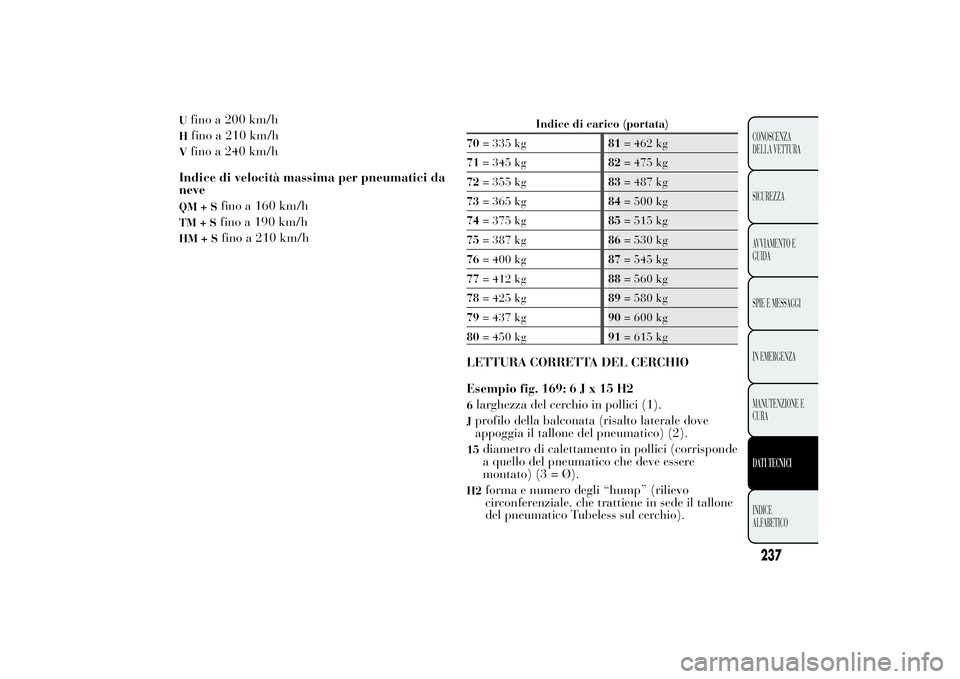

U
fino a 200 km/h
H
fino a 210 km/h
V
fino a 240 km/h
Indice di velocità massima per pneumatici da
neve
QM+S
fino a 160 km/h
TM+S
fino a 190 km/h
HM+S
fino a 210 km/h
Indice di carico (portata)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
LETTURA CORRETTA DEL CERCHIO
Esempio fig. 169:6Jx15H26larghezza del cerchio in pollici (1).Jprofilo della balconata (risalto laterale dove
appoggia il tallone del pneumatico) (2).15
diametro di calettamento in pollici (corrisponde
a quello del pneumatico che deve essere
montato) (3 = Ø).
H2
forma e numero degli “hump” (rilievo
circonferenziale, che trattiene in sede il tallone
del pneumatico Tubeless sul cerchio).
237CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE
ALF
ABETICO

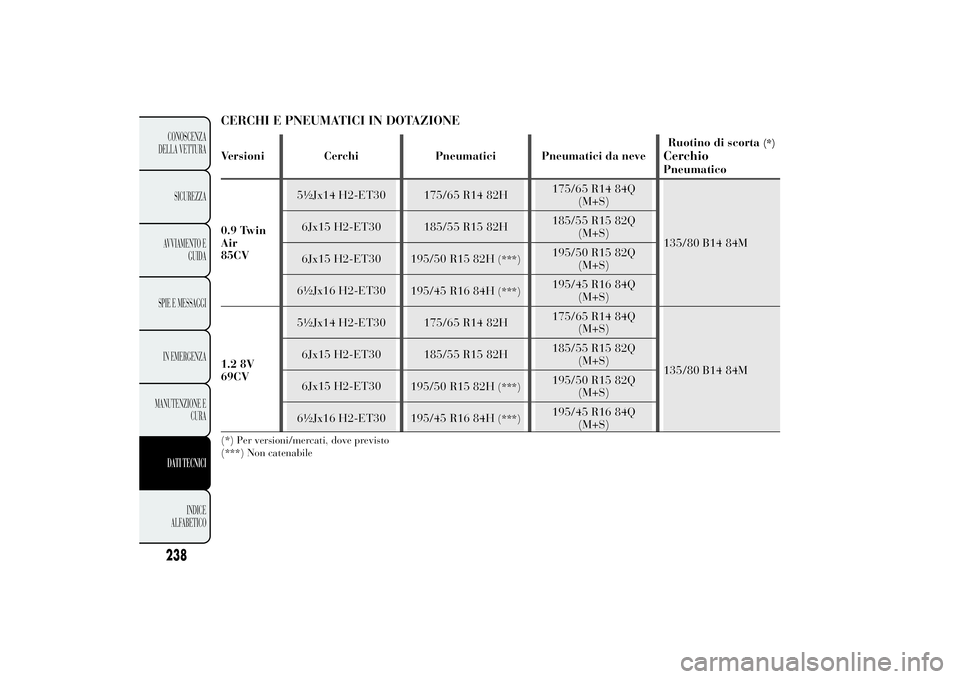

CERCHI E PNEUMATICI IN DOTAZIONEVersioni Cerchi Pneumatici Pneumatici da neveRuotino di scorta
(*)
CerchioPneumatico
0.9 Twin
Air
85CV5½Jx14 H2-ET30 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30
195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30
195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
1.2 8V
69CV5½Jx14 H2-ET30 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30
195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30
195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Per versioni/mercati, dove previsto
(***) Non catenabile
