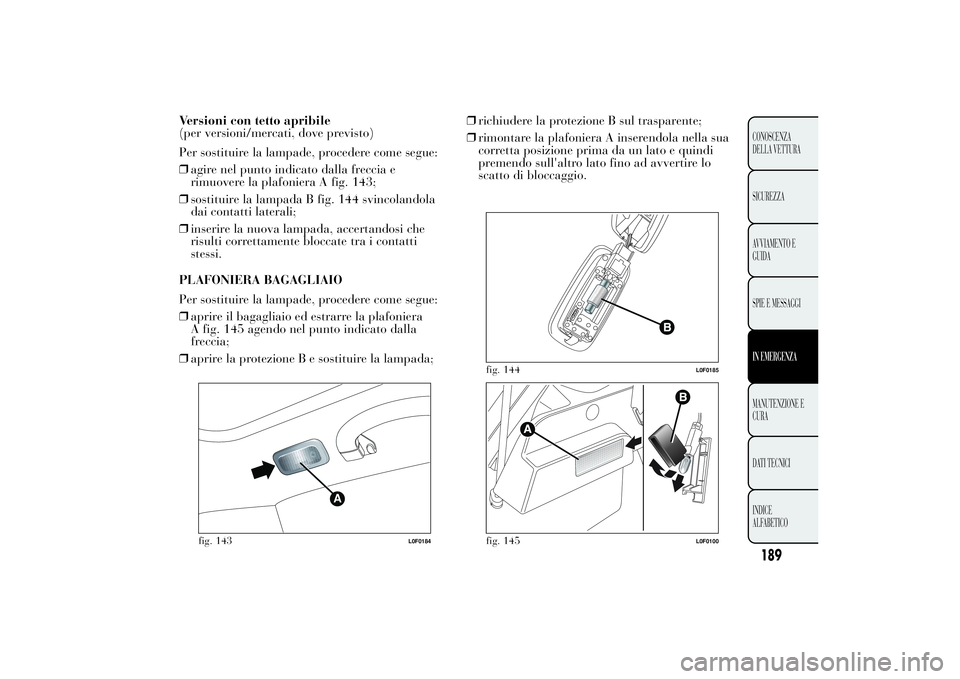

Lancia Ypsilon 2011 Libretto Uso Manutenzione (in Italian)

Versioni con tetto apribile
(per versioni/mercati, dove previsto)
Per sostituire la lampade, procedere come segue:
❒agire nel punto indicato dalla freccia e
rimuovere la plafoniera A fig. 143;
❒sostituire la lampada B fig. 144 svincolandola
dai contatti laterali;
❒inserire la nuova lampada, accertandosi che
risulti correttamente bloccate tra i contatti
stessi.
PLAFONIERA BAGAGLIAIO
Per sostituire la lampade, procedere come segue:
❒aprire il bagagliaio ed estrarre la plafoniera
A fig. 145 agendo nel punto indicato dalla
freccia;
❒aprire la protezione B e sostituire la lampada;❒richiudere la protezione B sul trasparente;
❒rimontare la plafoniera A inserendola nella sua
corretta posizione prima da un lato e quindi
premendo sull'altro lato fino ad avvertire lo
scatto di bloccaggio.
A
fig. 143
L0F0184
fig. 144
L0F0185
fig. 145
L0F0100
189CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

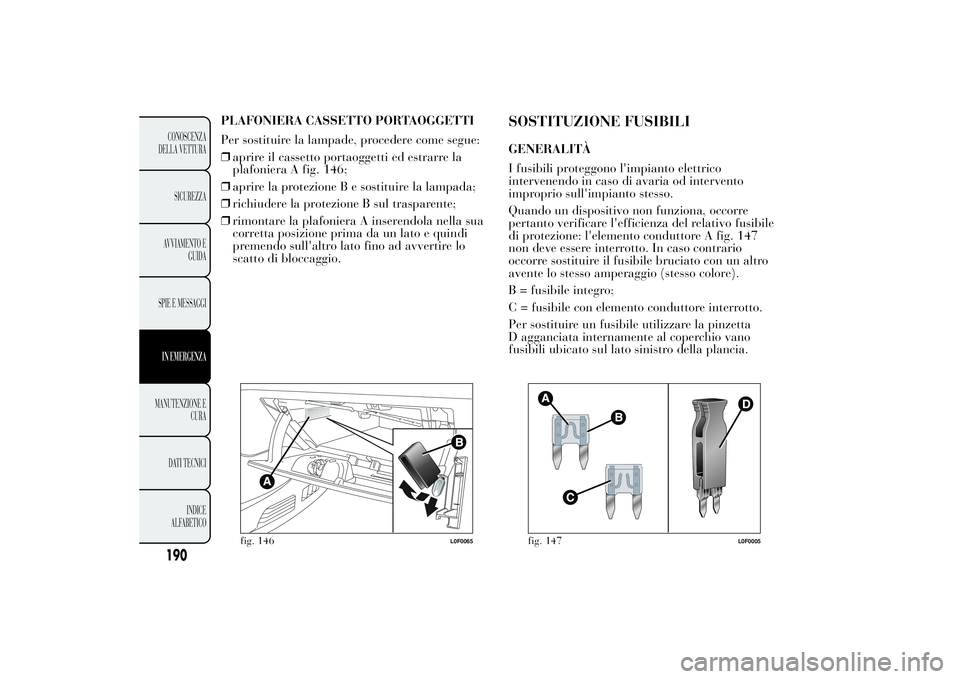

PLAFONIERA CASSETTO PORTAOGGETTI
Per sostituire la lampade, procedere come segue:
❒aprire il cassetto portaoggetti ed estrarre la
plafoniera A fig. 146;
❒aprire la protezione B e sostituire la lampada;
❒richiudere la protezione B sul trasparente;
❒rimontare la plafoniera A inserendola nella sua
corretta posizione prima da un lato e quindi
premendo sull'altro lato fino ad avvertire lo
scatto di bloccaggio.
SOSTITUZIONE FUSIBILIGENERALITÀ
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od intervento
improprio sull'impianto stesso.
Quando un dispositivo non funziona, occorre
pertanto verificare l'efficienza del relativo fusibile
di protezione: l'elemento conduttore A fig. 147
non deve essere interrotto. In caso contrario
occorre sostituire il fusibile bruciato con un altro
avente lo stesso amperaggio (stesso colore).
B = fusibile integro;
C = fusibile con elemento conduttore interrotto.
Per sostituire un fusibile utilizzare la pinzetta
D agganciata internamente al coperchio vano
fusibili ubicato sul lato sinistro della plancia.
fig. 146
L0F0065
fig. 147
L0F0005
190CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

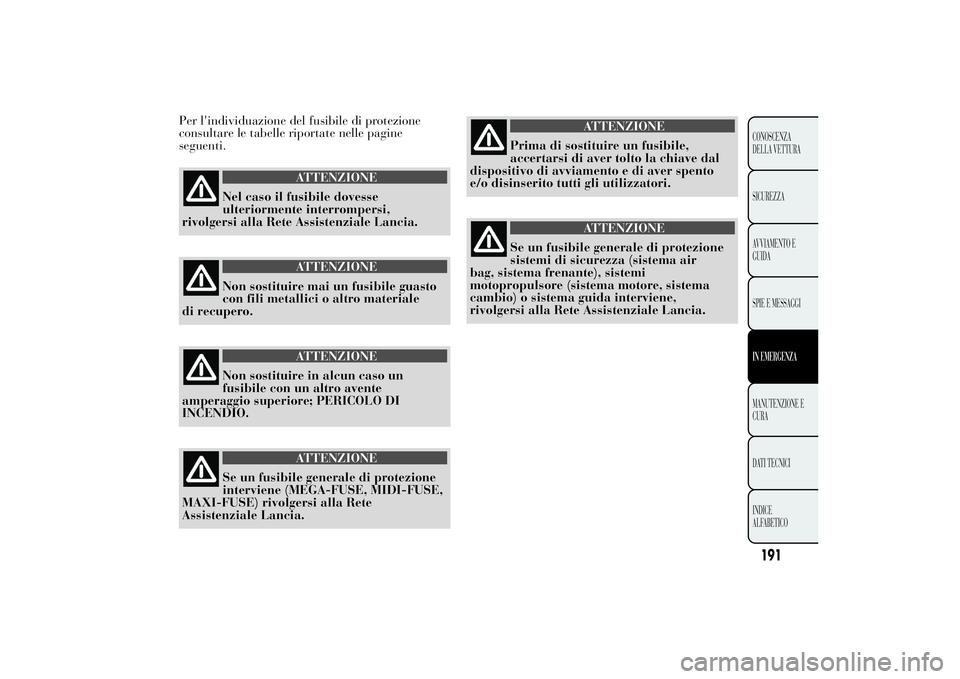

Per l'individuazione del fusibile di protezione
consultare le tabelle riportate nelle pagine
seguenti.
ATTENZIONE
Nel caso il fusibile dovesse
ulteriormente interrompersi,
rivolgersi alla
Rete Assistenziale Lancia.
ATTENZIONE
Non sostituire mai un fusibile guasto
con fili metallici
o altro materiale
di recupero.
ATTENZIONE
Non sostituire in alcun caso un
fusibile con un
altro avente
amperaggio superiore; PERICOLO DI
INCENDIO.
ATTENZIONE
Se un fusibile generale di protezione
interviene (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE)
rivolgersi alla Rete
Assistenziale Lancia.
ATTENZIONE
Prima di sostituire un fusibile,
accertarsi di aver
tolto la chiave dal
dispositivo di avviamento e di aver spento
e/o disinserito tutti gli utilizzatori.
ATTENZIONE
Se un fusibile generale di protezione
sistemi di sicurezza
(sistema air
bag, sistema frenante), sistemi
motopropulsore (sistema motore, sistema
cambio) o sistema guida interviene,
rivolgersi alla Rete Assistenziale Lancia.
191CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

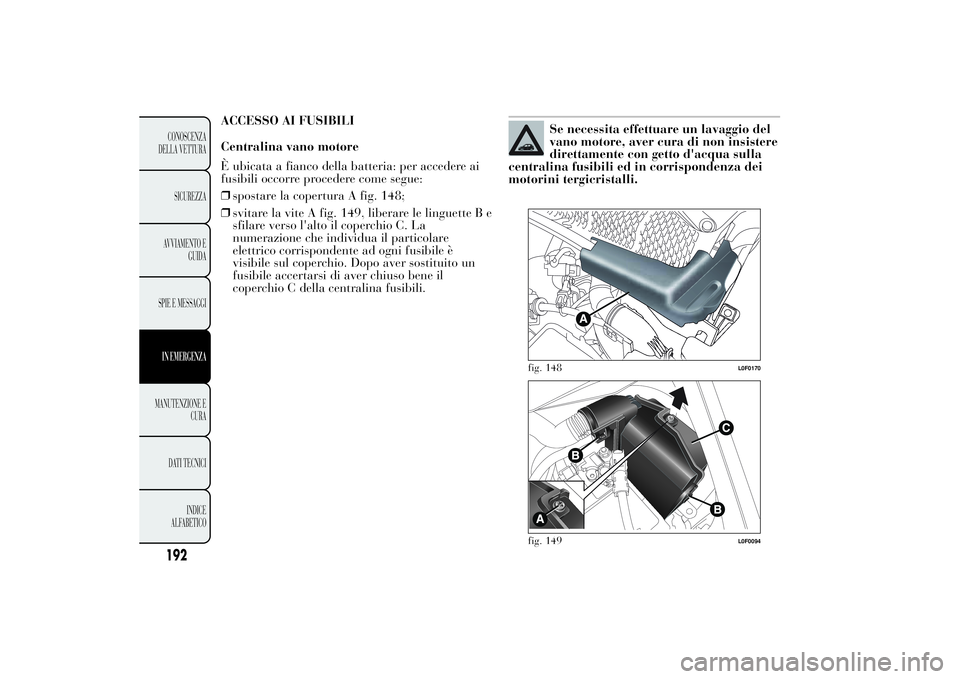

ACCESSO AI FUSIBILI
Centralina vano motore
È ubicata a fianco della batteria: per accedere ai
fusibili occorre procedere come segue:
❒spostare la copertura A fig. 148;
❒svitare la vite A fig. 149, liberare le linguette B e
sfilare verso l'alto il coperchio C. La
numerazione che individua il particolare
elettrico corrispondente ad ogni fusibile è
visibile sul coperchio. Dopo aver sostituito un
fusibile accertarsi di aver chiuso bene il
coperchio C della centralina fusibili.
Se necessita effettuare un lavaggio del
vano motore, aver cura di non insistere
direttamente con getto d'acqua sulla
centralina fusibili ed in corrispondenza dei
motorini tergicristalli.
fig. 148
L0F0170
fig. 149
L0F0094
192CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

.

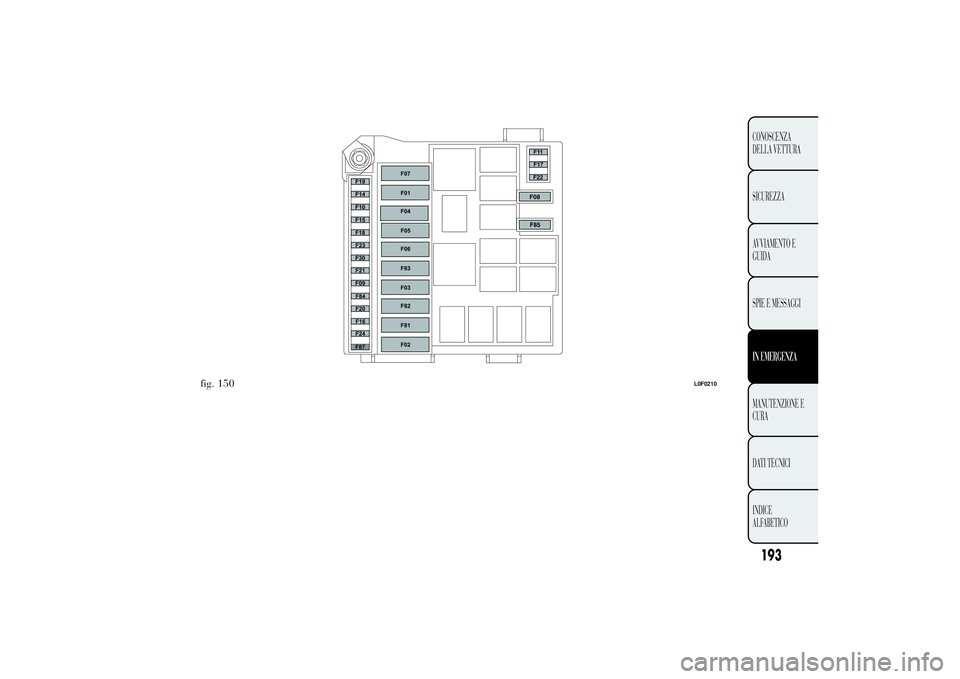

fig. 150
L0F0210
193CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

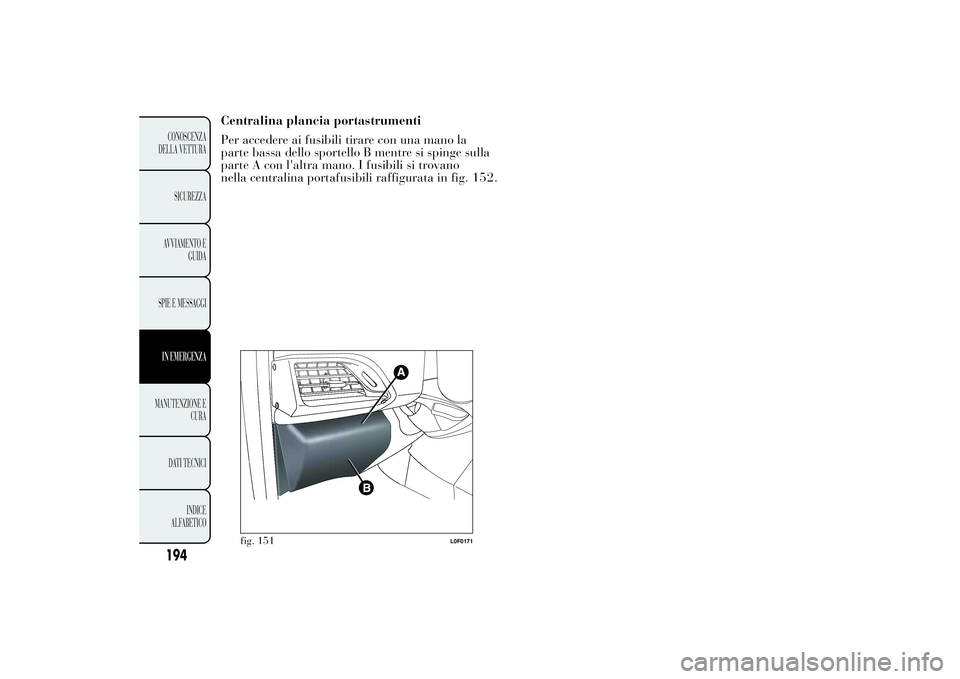

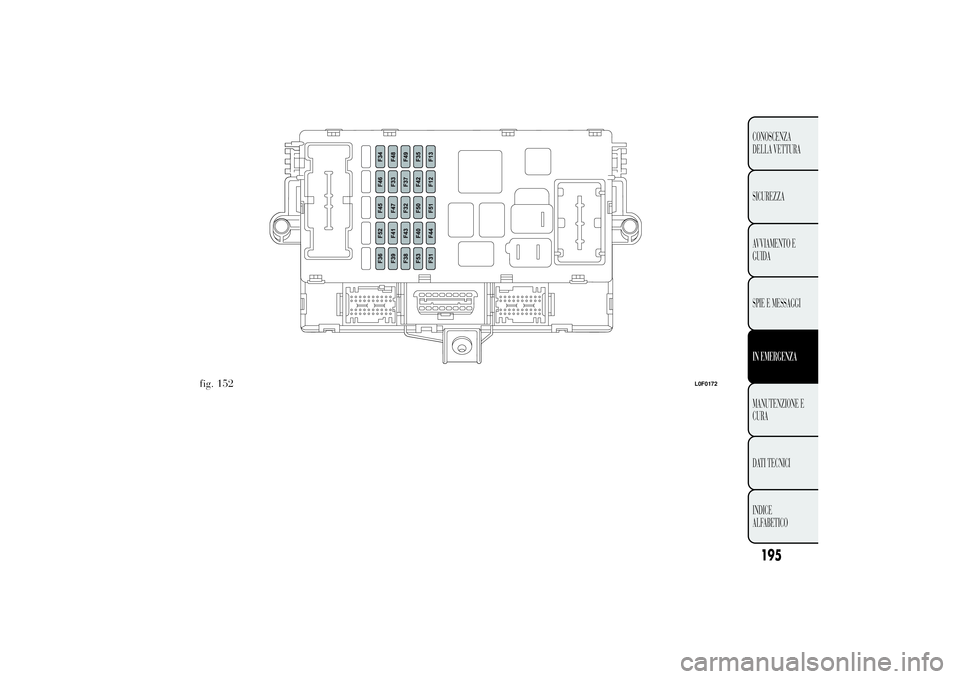

Centralina plancia portastrumenti
Per accedere ai fusibili tirare con una mano la
parte bassa dello sportello B mentre si spinge sulla
parte A con l'altra mano. I fusibili si trovano
nella centralina portafusibili raffigurata in fig. .
fig. 151
L0F0171
194CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO
152

.
fig. 152
L0F0172
195CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

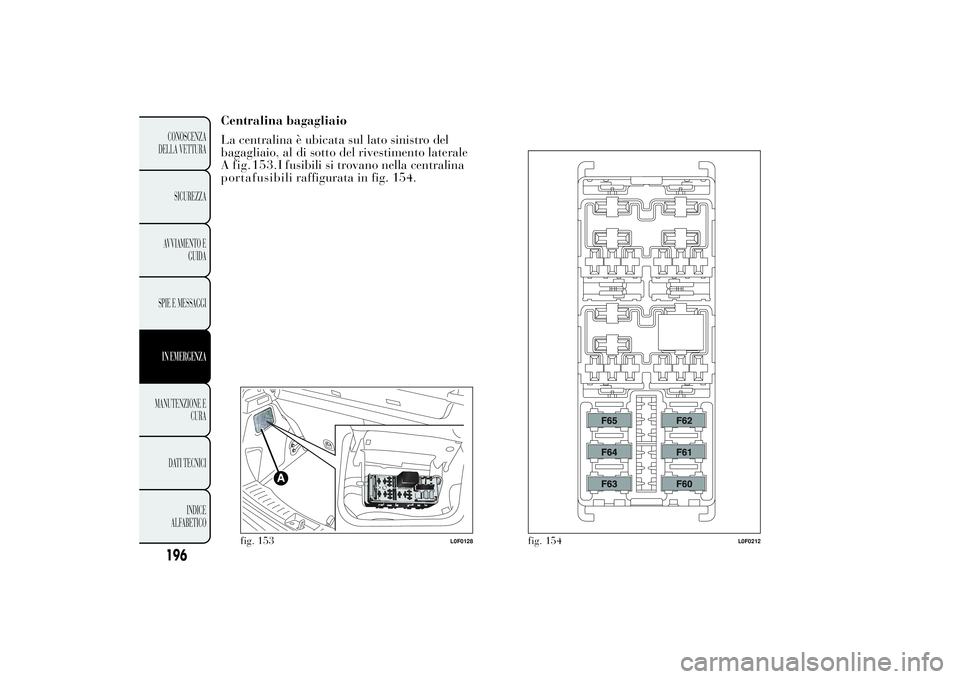

Centralina bagagliaio
La centralina è ubicata sul lato sinistro del
bagagliaio, al di sotto del rivestimento laterale
fusibili si trovano nella centralina
fig. 153
L0F0128
fig. 154
L0F0212
196CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO
I fig. 153.
portafusibili raffigurata in fig. 154. A

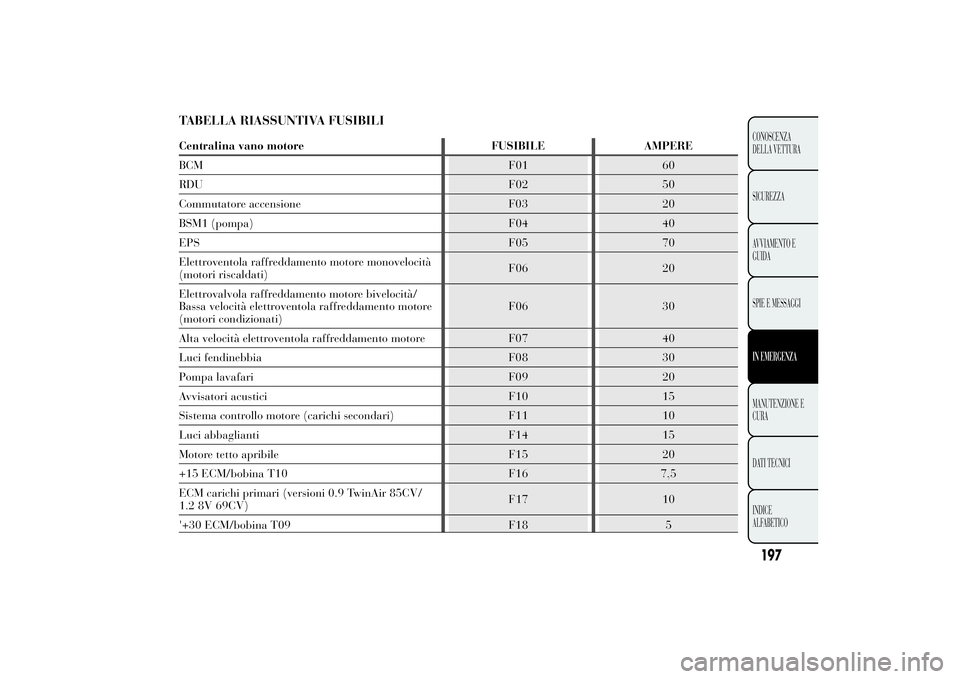

TABELLA RIASSUNTIVA FUSIBILICentralina vano motore FUSIBILE AMPERE
BCM F01 60
RDU F02 50
Commutatore accensione F03 20
BSM1 (pompa) F04 40
EPS F05 70
Elettroventola raffreddamento motore monovelocità
(motori riscaldati)F06 20
Elettrovalvola raffreddamento motore bivelocità/
Bassa velocità elettroventola raffreddamento motore
(motori condizionati)F06 30
Alta velocità elettroventola raffreddamento motore F07 40
Luci fendinebbia F08 30
Pompa lavafari F09 20
Avvisatori acustici F10 15
Sistema controllo motore (carichi secondari) F11 10
Luci abbaglianti F14 15
Motore tetto apribile F15 20
+15 ECM/bobina T10 F16 7,5
ECM carichi primari (versioni 0.9 TwinAir 85CV/
1.2 8V 69CV)F17 10
'+30 ECM/bobina T09 F18 5
197CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

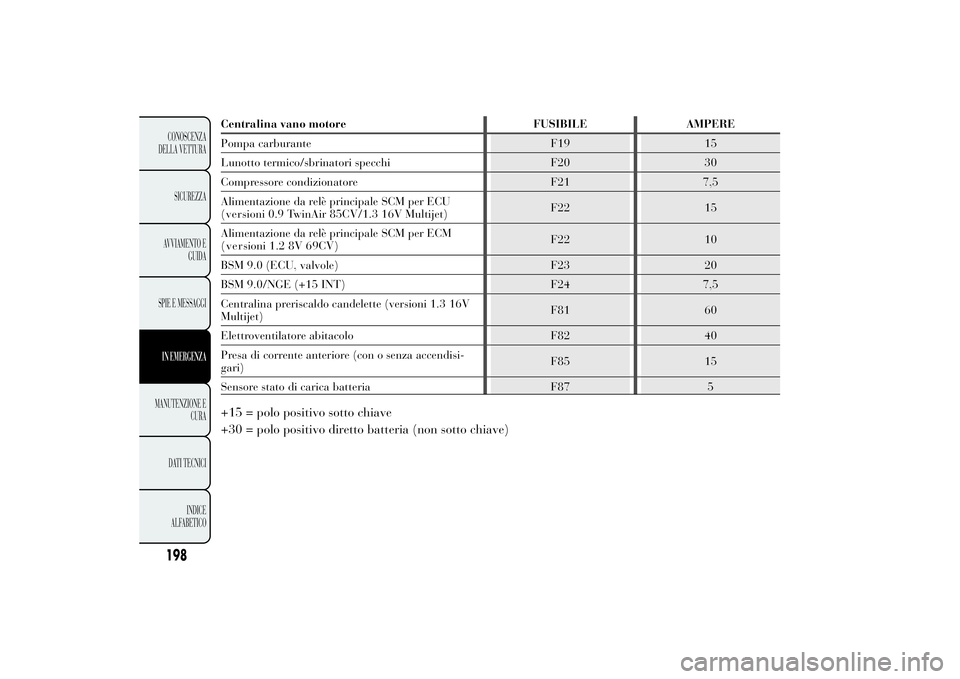

Centralina vano motore FUSIBILE AMPERE
Pompa carburante F19 15
Lunotto termico/sbrinatori specchi F20 30
Compressore condizionatore F21 7,5
Alimentazione da relè principale SCM per ECU
F22 15
Alimentazione da relè principale SCM per ECM
F22 10
BSM 9.0 (ECU, valvole) F23 20
BSM 9.0/NGE (+15 INT) F24 7,5
Centralina preriscaldo candelette (versioni 1.3 16V
Multijet)F81 60
Elettroventilatore abitacolo F82 40
Presa di corrente anteriore (con o senza accendisi-
gari)F85 15
Sensore stato di carica batteria F87 5+15 = polo positivo sotto chiave
+30 = polo positivo diretto batteria (non sottochiave)
198CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO
(versioni 0.9 TwinAir 85CV/1.3 16V Multijet)
(versioni 1.2 8V 69CV)
