Lancia Ypsilon 2012 Instrukcja obsługi (in Polish)

UWAGA
W razie nieprawidłowego funkcjonowania
lub awarii urządzenia, należy obrócić
pokrętło A w położenie OFF i zwrócić się do ASO
Lancia.

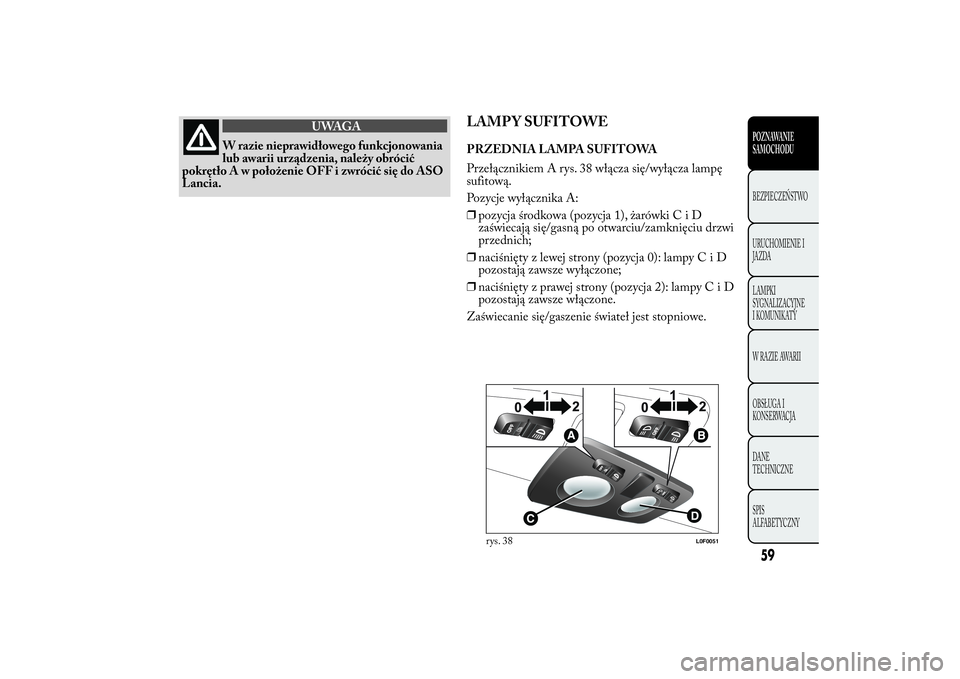

LAMP Y SUFITOWEPRZEDNIA LAMPA SUFITOWA
Przełącznikiem A rys. 38 włącza się/wyłącza lampę
sufitową.
Pozycje wyłącznika A:
❒pozycja środkowa (pozycja 1), żarówkiCiD
zaświecają się/gasną po otwarciu/zamknięciu drzwi
przednich;
❒naciśnięty z lewej strony (pozycja 0): lampyCiD
pozostają zawsze wyłączone;
❒naciśnięty z prawej strony (pozycja 2): lampyCiD
pozostają zawsze włączone.
Zaświecanie się/gaszenie świateł jest stopniowe.
rys. 38
L0F0051
59POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

❒naciśnięty z lewej strony (pozycja 0): zaświeca się
żarówka C;
❒naciśnięty z prawej strony (pozycja 2): zaświeca się
żarówka D.
OSTRZEŻENIE Przed opuszczeniem samochodu
należy upewnić się, czy oba wyłączniki znajdują się w
pozycji środkowej; po zamknięciu drzwi lampy zgasną
zapobiegając rozładowaniu akumulatora. W każdym
bądź razie, jeżeli przełącznik pozostanie przez
niedopatrzenie w pozycji zawsze włączonej, lampa
sufitowa zgaśnie automatycznie po 15 minutach
po wyłączeniu silnika.
Oświetlenie deski rozdzielczej
Światło podświetlenia deski rozdzielczej uruchamiane
jest w taki sam sposób jak lampa sufitowa przednia.
USTAWIENIA CZASOWE ŚWIATŁA LAMP Y
SUFITOWEJ
W niektórych wersjach, aby ułatwić wejście/wyjście z
samochodu, szczególnie nocą w miejscach słabo
oświetlonych, do dyspozycji są dwa tryby czasowego
działania lamp.
Działanie czasowe podczas wsiadania do
samochodu
Światło lampy sufitowej zaświeca się w sposób
następujący:
❒na około 10 sekund po odblokowaniu drzwi;❒na około 3 minuty po otwarciu jednych z drzwi
bocznych;
❒na około 10 sekund po zamknięciu drzwi.
Działanie czasowe zostaje przerwane po przekręceniu
kluczyka w wyłączniku zapłonu w położenie MAR.
W celu wyłączenia go przewidziano trzy różne
sposoby:
❒po zamknięciu wszystkich drzwi wyłącza się
działanie czasowe trzyminutowe i uaktywnia się
działanie 10-sekundowe. Tego typu działanie
czasowe wyłącza się, jeżeli kluczyk zostanie
ustawiony w położeniu MAR;
❒po zablokowaniu drzwi (zarówno pilotem jak i
kluczykiem w drzwiach po stronie kierowcy), lampa
sufitowa gaśnie.
❒światła wewnętrzne gasną po 15 minutach, aby
uchronić trwałość akumulatora.
Działanie czasowe podczas wysiadania z
samochodu
Po wyjęciu kluczyka z wyłącznika zapłonu światło
lampy sufitowej zaświeca się w następujący sposób:
❒jeśli kluczyk zostaje wyjęty w przeciągu 3 minut od
wyłączenia silnika, lampy sufitowe zaświecają się na
10 sekund;
❒po otwarciu jednych z drzwi na około 3 minuty;
❒po zamknięciu jednych z drzwi na około 10 sekund.
Czasowe świecenie się lamp przerywane jest
automatycznie po zablokowaniu.
60
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

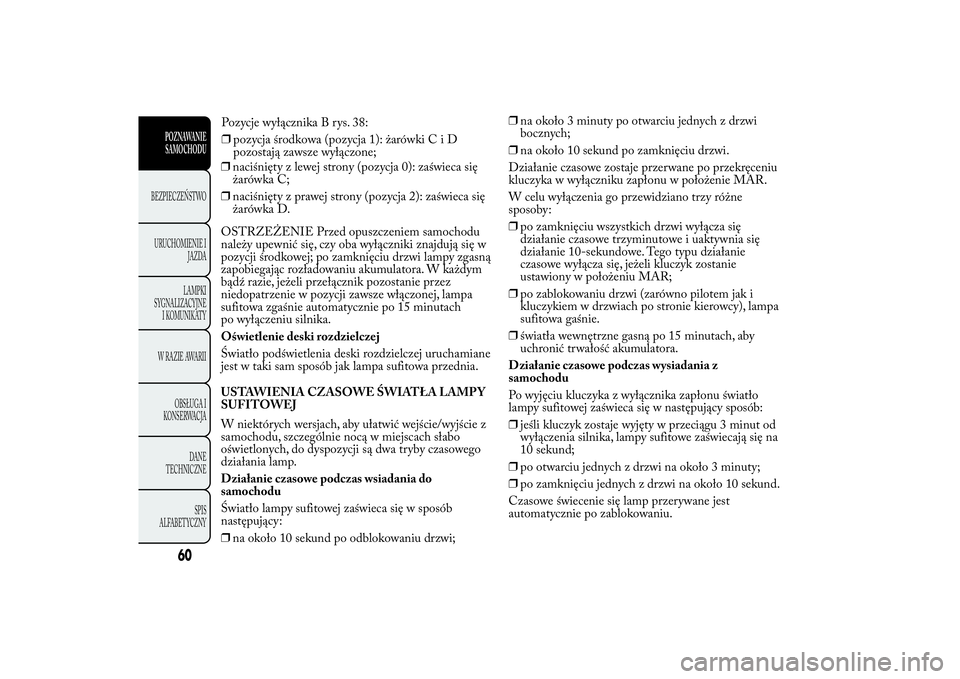

Pozycje wyłącznika B rys. 38:
❒pozycja środkowa (pozycja 1): żarówkiCiD
pozostają zawsze wyłączone;

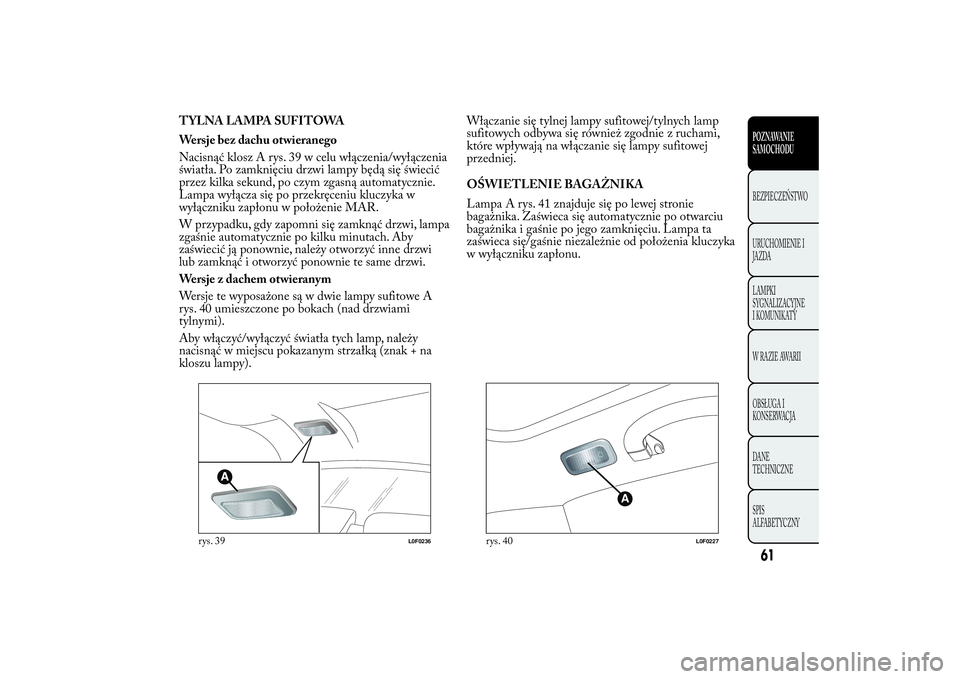

TYLNA LAMPA SUFITOWA
Wersje bez dachu otwieranego
Nacisnąć klosz A rys. 39 w celu włączenia/wyłączenia
światła. Po zamknięciu drzwi lampy będą się świecić
przez kilka sekund, po czym zgasną automatycznie.
Lampa wyłącza się po przekręceniu kluczyka w
wyłączniku zapłonu w położenie MAR.
W przypadku, gdy zapomni się zamknąć drzwi, lampa
zgaśnie automatycznie po kilku minutach. Aby
zaświecić ją ponownie, należy otworzyć inne drzwi
lub zamknąć i otworzyć ponownie te same drzwi.
Wersje z dachem otwieranym
Wersje te wyposażone są w dwie lampy sufitowe A
rys. 40 umieszczone po bokach (nad drzwiami
tylnymi).
Aby włączyć/wyłączyć światła tych lamp, należy
nacisnąć w miejscu pokazanym strzałką (znak + na
kloszu lampy).Włączanie się tylnej lampy sufitowej/tylnych lamp
sufitowych odbywa się również zgodnie z ruchami,
które wpływają na włączanie się lampy sufitowej
przedniej.
OŚWIETLENIE BAGAŻNIKA
Lampa A rys. 41 znajduje się po lewej stronie
bagażnika. Zaświeca się automatycznie po otwarciu
bagażnika i gaśnie po jego zamknięciu. Lampa ta
zaświeca się/gaśnie niezależnie od położenia kluczyka
w wyłączniku zapłonu.
rys. 39
L0F0236
A
rys. 40
L0F0227
61POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

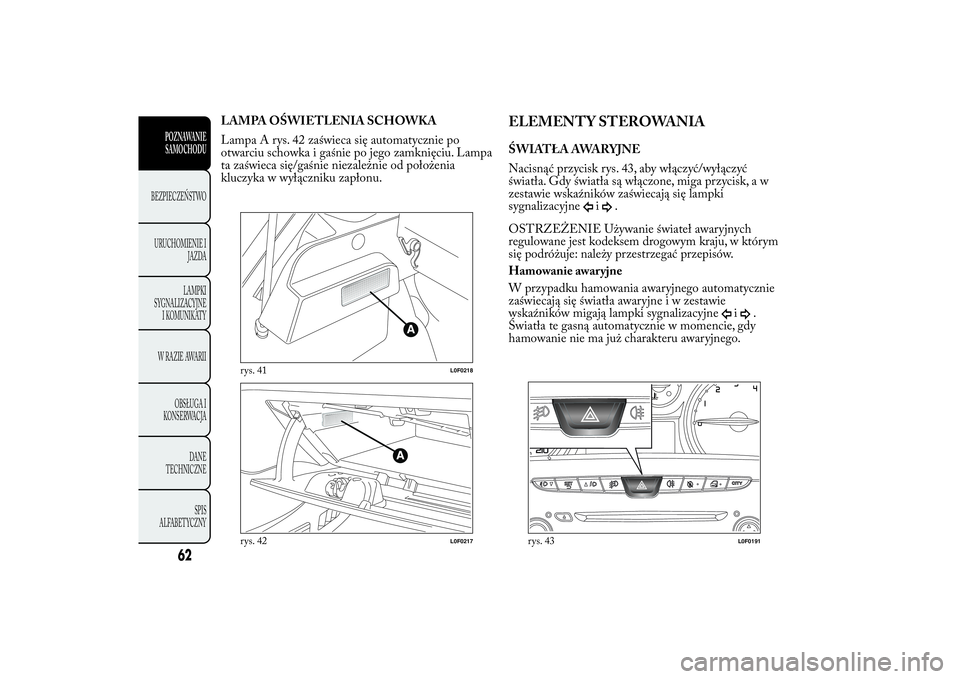

LAMPA OŚWIETLENIA SCHOWKA
Lampa A rys. 42 zaświeca się automatycznie po
otwarciu schowka i gaśnie po jego zamknięciu. Lampa
ta zaświeca się/gaśnie niezależnie od położenia
kluczyka w wyłączniku zapłonu.
ELEMENTY STEROWANIAŚWIATŁA AWARYJNE
Nacisnąć przycisk rys. 43, aby włączyć/wyłączyć
światła. Gdy światła są włączone, miga przycisk, a w
zestawie wskaźników zaświecają się lampki
sygnalizacyjne
i
.
OSTRZEŻENIE Używanie świateł awaryjnych
regulowane jest kodeksem drogowym kraju, w którym
się podróżuje: należy przestrzegać przepisów.
Hamowanie awaryjne
W przypadku hamowania awaryjnego automatycznie
zaświecają się światła awaryjneiwzestawie
wskaźników migają lampki sygnalizacyjne
i
.
Światła te gasną automatycznie w momencie, gdy
hamowanie nie ma już charakteru awaryjnego.
rys. 41
L0F0218
rys. 42
L0F0217
rys. 43
L0F0191
62
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

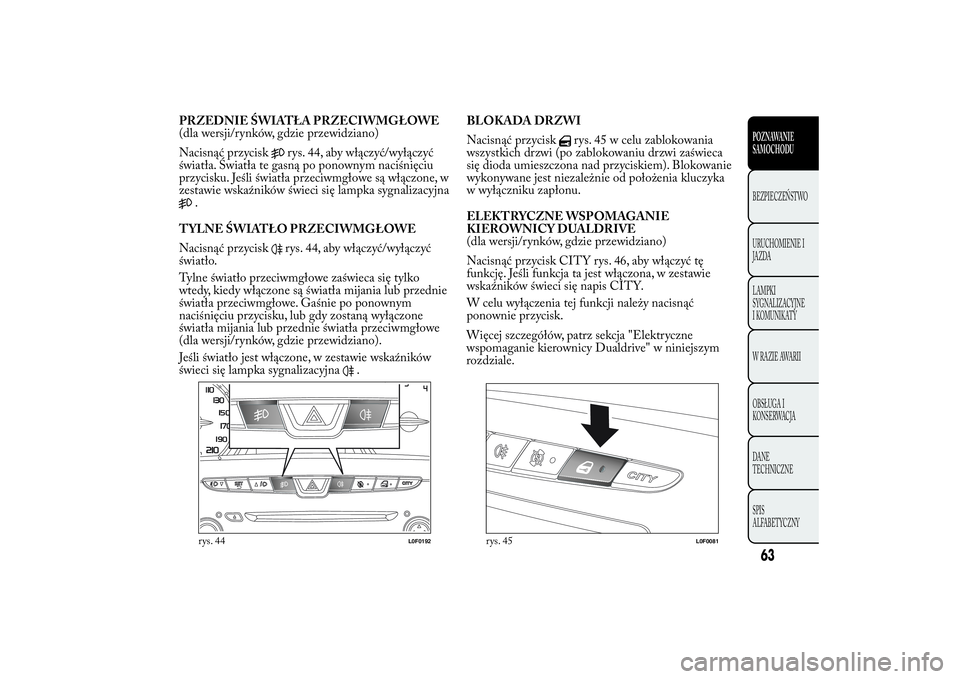

PRZEDNIE ŚWIATŁA PRZECIWMGŁOWE
(dla wersji/rynków, gdzie przewidziano)
Nacisnąć przycisk
rys. 44, aby włączyć/wyłączyć
światła. Światła te gasną po ponownym naciśnięciu
przycisku. Jeśli światła przeciwmgłowe są włączone, w
zestawie wskaźników świeci się lampka sygnalizacyjna
.
TYLNE ŚWIATŁO PRZECIWMGŁOWE
Nacisnąć przycisk
rys. 44, aby włączyć/wyłączyć
światło.
Tylne światło przeciwmgłowe zaświeca się tylko
wtedy, kiedy włączone są światła mijania lub przednie
światła przeciwmgłowe. Gaśnie po ponownym
naciśnięciu przycisku, lub gdy zostaną wyłączone
światła mijania lub przednie światła przeciwmgłowe
(dla wersji/rynków, gdzie przewidziano).
Jeśli światło jest włączone, w zestawie wskaźników
świeci się lampka sygnalizacyjna
.BLOKADA DRZWI
Nacisnąć przycisk
rys. 45 w celu zablokowania
wszystkich drzwi (po zablokowaniu drzwi zaświeca
się dioda umieszczona nad przyciskiem). Blokowanie
wykonywane jest niezależnie od położenia kluczyka
w wyłączniku zapłonu.
ELEKTRYCZNE WSPOMAGANIE
KIEROWNICY DUALDRIVE
(dla wersji/rynków, gdzie przewidziano)
Nacisnąć przycisk CITY rys. 46, aby włączyć tę
funkcję. Jeśli funkcja ta jest włączona, w zestawie
wskaźników świeci się napis CITY.
W celu wyłączenia tej funkcji należy nacisnąć
ponownie przycisk.
rys. 44
L0F0192
rys. 45
L0F0081
63POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
Więcej szczegółów, patrz sekcja "Elektryczne
wspomaganie kierownicy Dualdrive" w niniejszym
rozdziale.

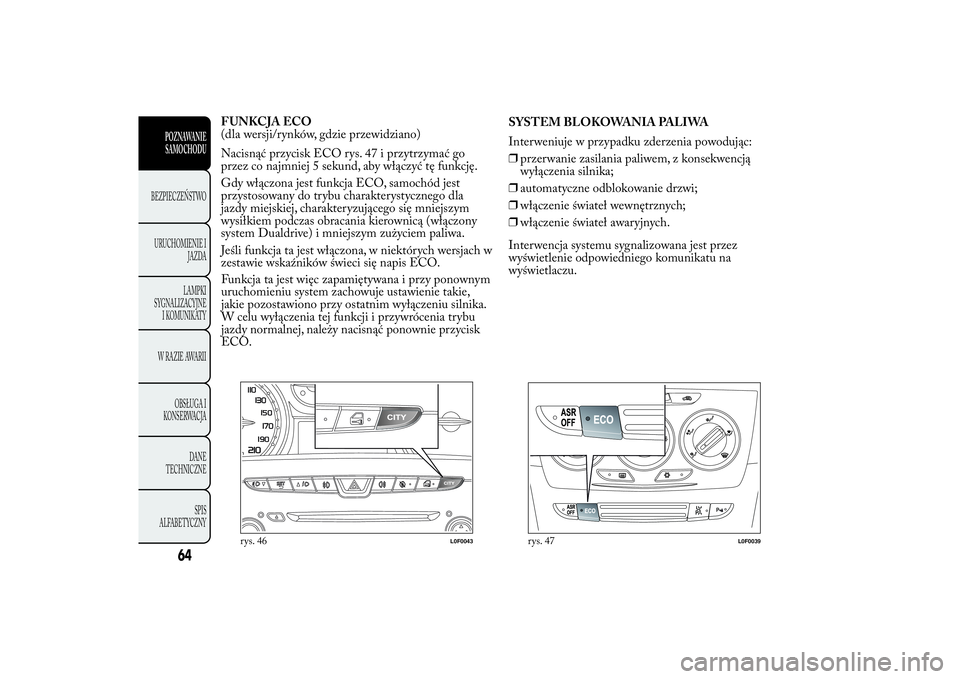

FUNKCJA ECO
(dla wersji/rynków, gdzie przewidziano)
Nacisnąć przycisk ECO rys. 47 i przytrzymać go
przez co najmniej 5 sekund, aby włączyć tę funkcję.
Gdy włączona jest funkcja ECO, samochód jest
przystosowany do trybu charakterystycznego dla
jazdy miejskiej, charakteryzującego się mniejszym
wysiłkiem podczas obracania kierownicą (włączony
system Dualdrive) i mniejszym zużyciem paliwa.
Jeśli funkcja ta jest włączona, w niektórych wersjach w
zestawie wskaźników świeci się napis ECO.
Funkcja ta jest więc zapamiętywana i przy ponownym
uruchomieniu system zachowuje ustawienie takie,
jakie pozostawiono przy ostatnim wyłączeniu silnika.
W celu wyłączenia tej funkcji i przywrócenia trybu
jazdy normalnej, należy nacisnąć ponownie przycisk
ECO.SYSTEM BLOKOWANIA PALIWA
Interweniuje w przypadku zderzenia powodując:
❒przerwanie zasilania paliwem, z konsekwencją
wyłączenia silnika;
❒automatyczne odblokowanie drzwi;
❒włączenie świateł wewnętrznych;
❒włączenie świateł awaryjnych.
Interwencja systemu sygnalizowana jest przez
wyświetlenie odpowiedniego komunikatu na
wyświetlaczu.
rys. 46
L0F0043
rys. 47
L0F0039
64
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

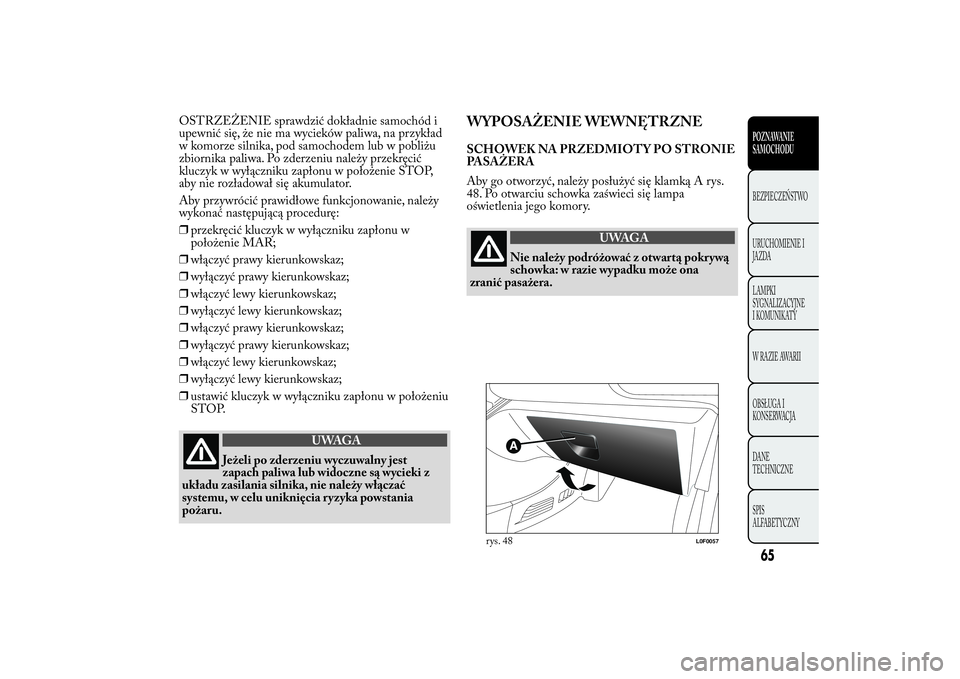

OSTRZEŻENIE sprawdzić dokładnie samochód i
upewnić się, że nie ma wycieków paliwa, na przykład
w komorze silnika, pod samochodem lub w pobliżu
zbiornika paliwa. Po zderzeniu należy przekręcić
kluczyk w wyłączniku zapłonu w położenie STOP,
aby nie rozładował się akumulator.
Aby przywrócić prawidłowe funkcjonowanie, należy
wykonać następującą procedurę:
❒przekręcić kluczyk w wyłączniku zapłonu w
położenie MAR;
❒włączyć prawy kierunkowskaz;
❒wyłączyć prawy kierunkowskaz;
❒włączyć lewy kierunkowskaz;
❒wyłączyć lewy kierunkowskaz;
❒włączyć prawy kierunkowskaz;
❒wyłączyć prawy kierunkowskaz;
❒włączyć lewy kierunkowskaz;
❒wyłączyć lewy kierunkowskaz;
❒ustawić kluczyk w wyłączniku zapłonu w położeniu
STOP.
UWAGA
Jeżeli po zderzeniu wyczuwalny jest
zapach paliwa lub widoczne są wycieki z
układu zasilania silnika, nie należy włączać
systemu, w celu uniknięcia ryzyka powstania
pożaru.
WYPOSAŻENIE WEWNĘTRZNESCHOWEK NA PRZEDMIOTY PO STRONIE
PASAŻERA
Aby go otworzyć, należy posłużyć się klamką A rys.
48. Po otwarciu schowka zaświeci się lampa
oświetlenia jego komory.
UWAGA
Nie należy podróżować z otwartą pokrywą
schowka: w razie wypadku może ona
zranić pasażera.
rys. 48
L0F0057
65POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

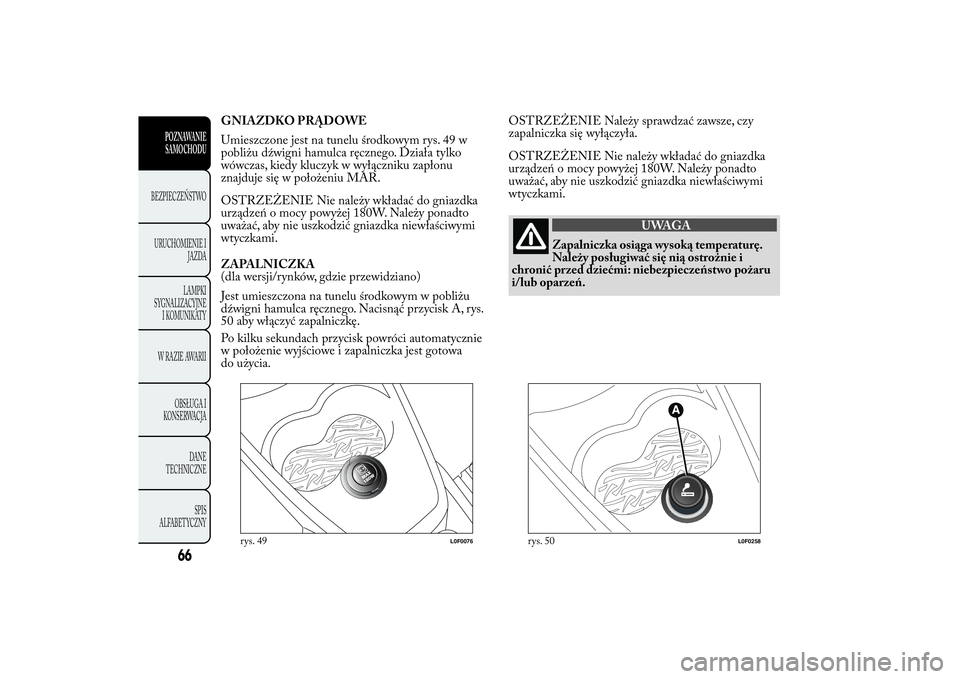

GNIAZDKO PRĄDOWE
Umieszczone jest na tunelu środkowym rys. 49 w
pobliżu dźwigni hamulca ręcznego. Działa tylko
wówczas, kiedy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR.
OSTRZEŻENIE Nie należy wkładać do gniazdka
urządzeń o mocy powyżej 180W. Należy ponadto
uważać, aby nie uszkodzić gniazdka niewłaściwymi
wtyczkami.
ZAPALNICZKA
(dla wersji/rynków, gdzie przewidziano)
Jest umieszczona na tunelu środkowym w pobliżu
dźwigni hamulca ręcznego. Nacisnąć przycisk A, rys.
50 aby włączyć zapalniczkę.
Po kilku sekundach przycisk powróci automatycznie
w położenie wyjściowe i zapalniczka jest gotowa
do użycia.OSTRZEŻENIE Należy sprawdzać zawsze, czy
zapalniczka się wyłączyła.
OSTRZEŻENIE Nie należy wkładać do gniazdka
urządzeń o mocy powyżej 180W. Należy ponadto
uważać, aby nie uszkodzić gniazdka niewłaściwymi
wtyczkami.
UWAGA
Zapalniczka osiąga wysoką temperaturę.
Należy posługiwać się nią ostrożnie i
chronić przed dziećmi: niebezpieczeństwo pożaru
i/lub oparzeń.
rys. 49
L0F0076
rys. 50
L0F0258
66
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

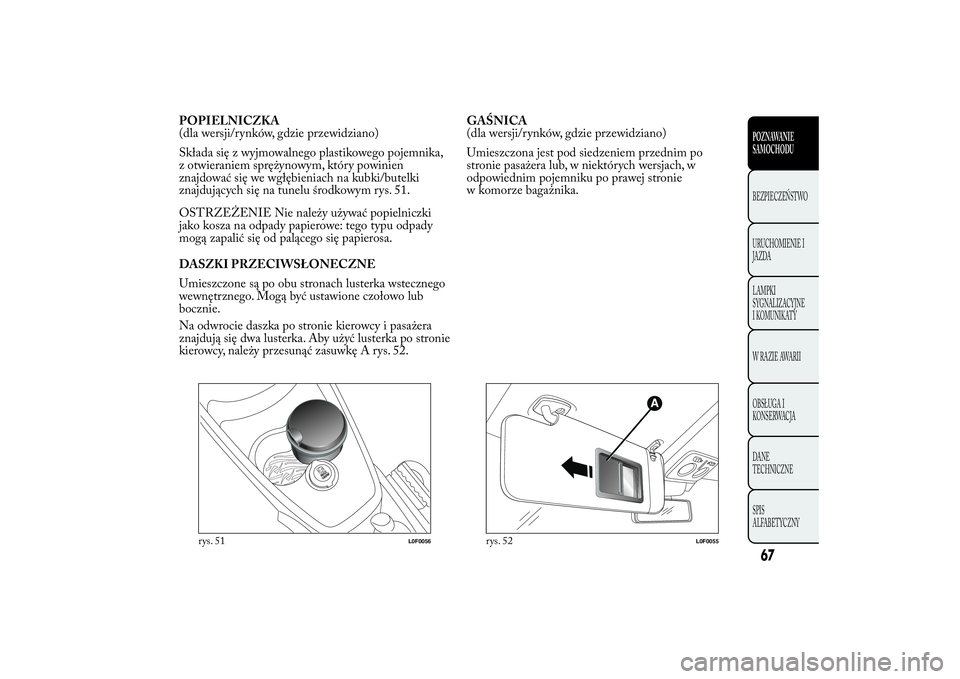

POPIELNICZKA
(dla wersji/rynków, gdzie przewidziano)
Składa się z wyjmowalnego plastikowego pojemnika,
z otwieraniem sprężynowym, który powinien
znajdować się we wgłębieniach na kubki/butelki
znajdujących się na tunelu środkowym rys. 51.
OSTRZEŻENIE Nie należy używać popielniczki
jako kosza na odpady papierowe: tego typu odpady
mogą zapalić się od palącego się papierosa.
DASZKI PRZECIWSŁONECZNE
Umieszczone są po obu stronach lusterka wstecznego
wewnętrznego. Mogą być ustawione czołowo lub
bocznie.
Na odwrocie daszka po stronie kierowcy i pasażera
znajdują się dwa lusterka. Aby użyć lusterka po stronie
kierowcy, należy przesunąć zasuwkę A rys. 52.GAŚNICA
(dla wersji/rynków, gdzie przewidziano)
Umieszczona jest pod siedzeniem przednim po
stronie pasażera lub, w niektórych wersjach, w
odpowiednim pojemniku po prawej stronie
w komorze bagażnika.
rys. 51
L0F0056
rys. 52
L0F0055
67POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

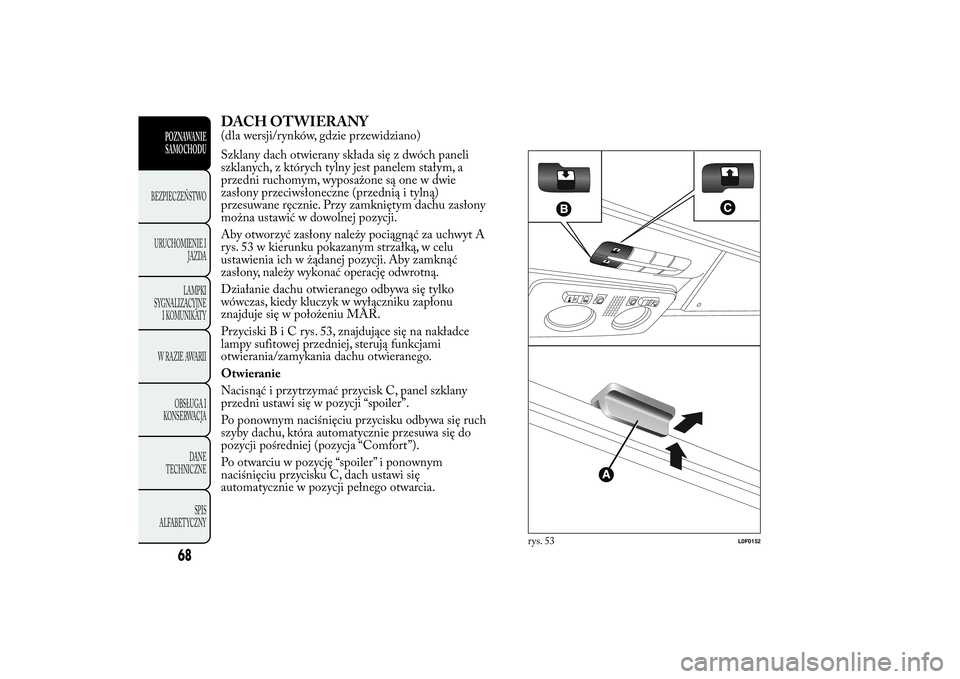

DACH OTWIERANY(dla wersji/rynków, gdzie przewidziano)
Szklany dach otwierany składa się z dwóch paneli
szklanych, z których tylny jest panelem stałym, a
przedni ruchomym, wyposażone są one w dwie
zasłony przeciwsłoneczne (przednią i tylną)
przesuwane ręcznie. Przy zamkniętym dachu zasłony
można ustawić w dowolnej pozycji.
Aby otworzyć zasłony należy pociągnąć za uchwyt A
rys. 53 w kierunku pokazanym strzałką, w celu
ustawienia ich w żądanej pozycji. Aby zamknąć
zasłony, należy wykonać operację odwrotną.
Działanie dachu otwieranego odbywa się tylko
wówczas, kiedy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR.
PrzyciskiBiCrys.53,znajdujące się na nakładce
lampy sufitowej przedniej, sterują funkcjami
otwierania/zamykania dachu otwieranego.
Otwieranie
Nacisnąć i przytrzymać przycisk C, panel szklany
przedni ustawi się w pozycji “spoiler”.
Po ponownym naciśnięciu przycisku odbywa się ruch
szyby dachu, która automatycznie przesuwa się do
pozycji pośredniej (pozycja “Comfort”).
Po otwarciu w pozycję “spoiler” i ponownym
naciśnięciu przycisku C, dach ustawi się
automatycznie w pozycji pełnego otwarcia.
rys. 53
L0F0152
68
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
