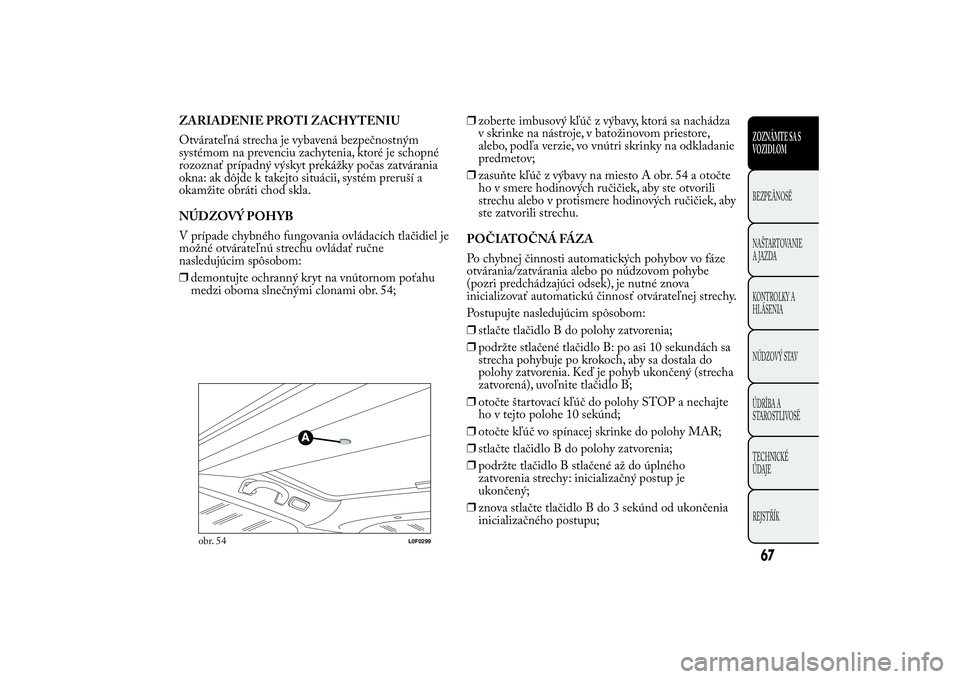

ZARIADENIE PROTI ZACHYTENIU
Otvárateľná strecha je vybavená bezpečnostným
systémom na prevenciu zachytenia, ktoré je schopné
rozoznať prípadný výskyt prekážky počas zatvárania
okna: ak dôjde k takejto situácii, systém preruší a
okamžite obráti chod skla.
NÚDZOVÝ POHYB
V prípade chybného fungovania ovládacích tlačidiel je
možné otvárateľnú strechu ovládať ručne
nasledujúcim spôsobom:
❒demontujte ochranný kryt na vnútornom poťahu
medzi oboma slnečnými clonami obr. 54;❒zoberte imbusový kľúč z výbavy, ktorá sa nachádza
v skrinke na nástroje, v batožinovom priestore,
alebo, podľa verzie, vo vnútri skrinky na odkladanie
predmetov;
❒zasuňte kľúč z výbavy na miesto A obr. 54 a otočte
ho v smere hodinových ručičiek, aby ste otvorili
strechu alebo v protismere hodinových ručičiek, aby
ste zatvorili strechu.
POČIATOČNÁ FÁZA
Po chybnej činnosti automatických pohybov vo fáze
otvárania/zatvárania alebo po núdzovom pohybe
(pozri predchádzajúci odsek), je nutné znova
inicializovať automatickú činnosť otvárateľnej strechy.
Postupujte nasledujúcim spôsobom:
❒stlačte tlačidlo B do polohy zatvorenia;
❒podržte stlačené tlačidlo B: po asi 10 sekundách sa
strecha pohybuje po krokoch, aby sa dostala do
polohy zatvorenia. Keď je pohyb ukončený (strecha
zatvorená), uvoľnite tlačidlo B;
❒otočte štartovací kľúč do polohy STOP a nechajte
ho v tejto polohe 10 sekúnd;
❒otočte kľúč vo spínacej skrinke do polohy MAR;
❒stlačte tlačidlo B do polohy zatvorenia;
❒podržte tlačidlo B stlačené až do úplného
zatvorenia strechy: inicializačný postup je
ukončený;
❒znova stlačte tlačidlo B do 3 sekúnd od ukončenia
inicializačného postupu;
obr. 54
L0F0299
67ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

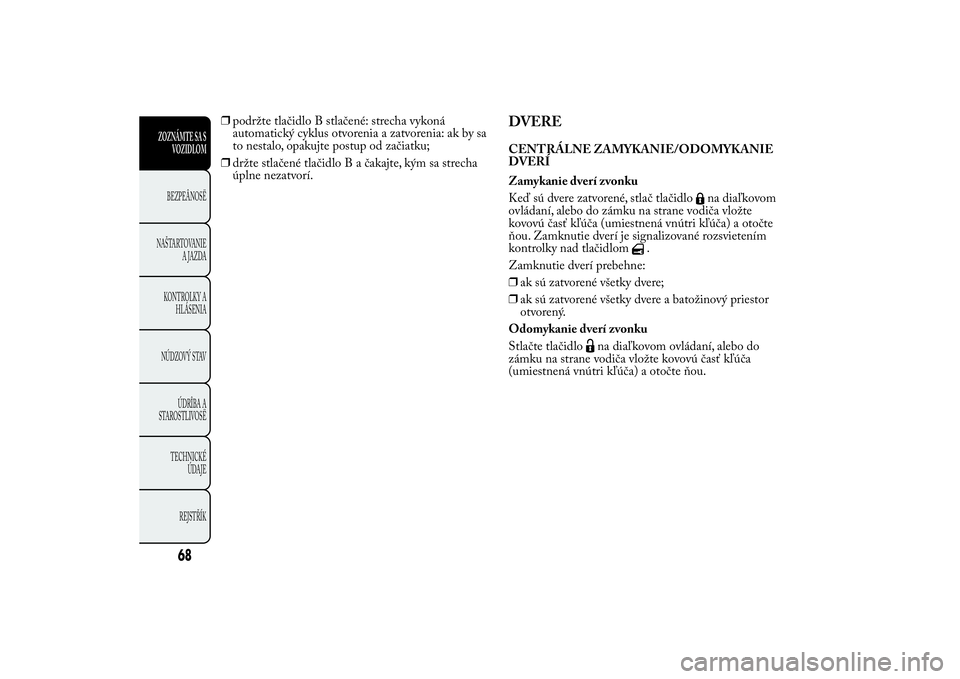

❒podržte tlačidlo B stlačené: strecha vykoná
automatický cyklus otvorenia a zatvorenia: ak by sa
to nestalo, opakujte postup od začiatku;
❒držte stlačené tlačidlo B a čakajte, kým sa strecha
úplne nezatvorí.
DVERECENTRÁLNE ZAMYKANIE/ODOMYKANIE
DVERÍ
Zamykanie dverí zvonku
Keď sú dvere zatvorené, stlač tlačidlo
na diaľkovom
ovládaní, alebo do zámku na strane vodiča vložte
kovovú časť kľúča (umiestnená vnútri kľúča) a otočte
ňou. Zamknutie dverí je signalizované rozsvietením
kontrolky nad tlačidlom
.
Zamknutie dverí prebehne:
❒ak sú zatvorené všetky dvere;
❒ak sú zatvorené všetky dvere a batožinový priestor
otvorený.
Odomykanie dverí zvonku
Stlačte tlačidlo
na diaľkovom ovládaní, alebo do
zámku na strane vodiča vložte kovovú časť kľúča
(umiestnená vnútri kľúča) a otočte ňou.
68
ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

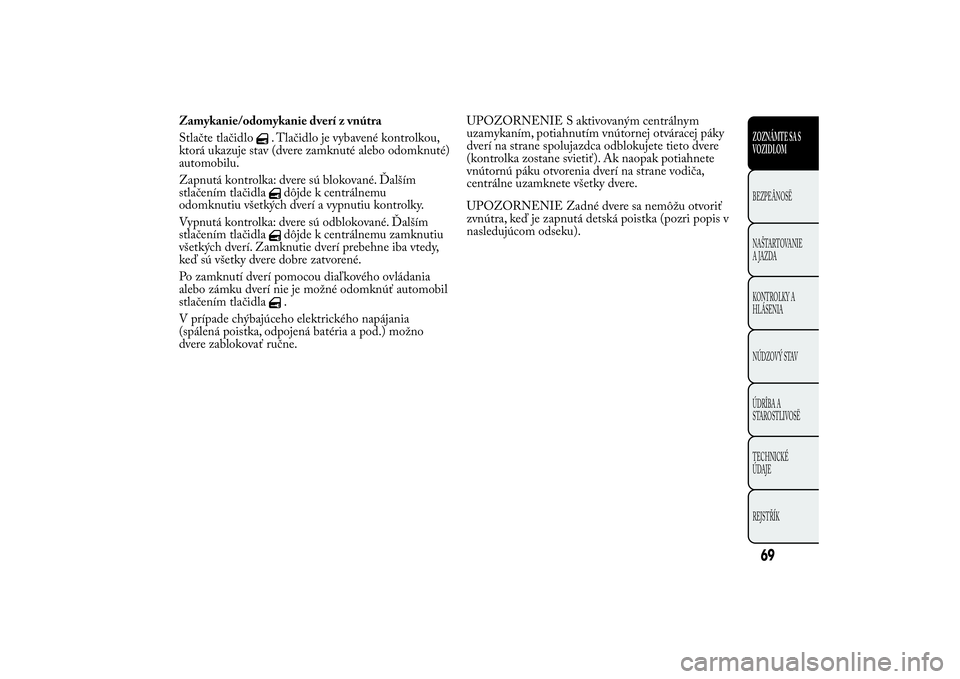

Zamykanie/odomykanie dverí z vnútra
Stlačte tlačidlo
. Tlačidlo je vybavené kontrolkou,
ktorá ukazuje stav (dvere zamknuté alebo odomknuté)
automobilu.
Zapnutá kontrolka: dvere sú blokované. Ďalším
stlačením tlačidla
dôjde k centrálnemu
odomknutiu všetkých dverí a vypnutiu kontrolky.
Vypnutá kontrolka: dvere sú odblokované. Ďalším
stlačením tlačidladôjde k centrálnemu zamknutiu
všetkých dverí. Zamknutie dverí prebehne iba vtedy,
keď sú všetky dvere dobre zatvorené.
Po zamknutí dverí pomocou diaľkového ovládania
alebo zámku dverí nie je možné odomknúť automobil
stlačením tlačidla.
V prípade chýbajúceho elektrického napájania
(spálená poistka, odpojená batéria a pod.) možno
dvere zablokovať ručne.UPOZORNENIE S aktivovaným centrálnym
uzamykaním, potiahnutím vnútornej otváracej páky
dverí na strane spolujazdca odblokujete tieto dvere
(kontrolka zostane svietiť). Ak naopak potiahnete
vnútornú páku otvorenia dverí na strane vodiča,
centrálne uzamknete všetky dvere.
UPOZORNENIE Zadné dvere sa nemôžu otvoriť
zvnútra, keď je zapnutá detská poistka (pozri popis v
nasledujúcom odseku).
69ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

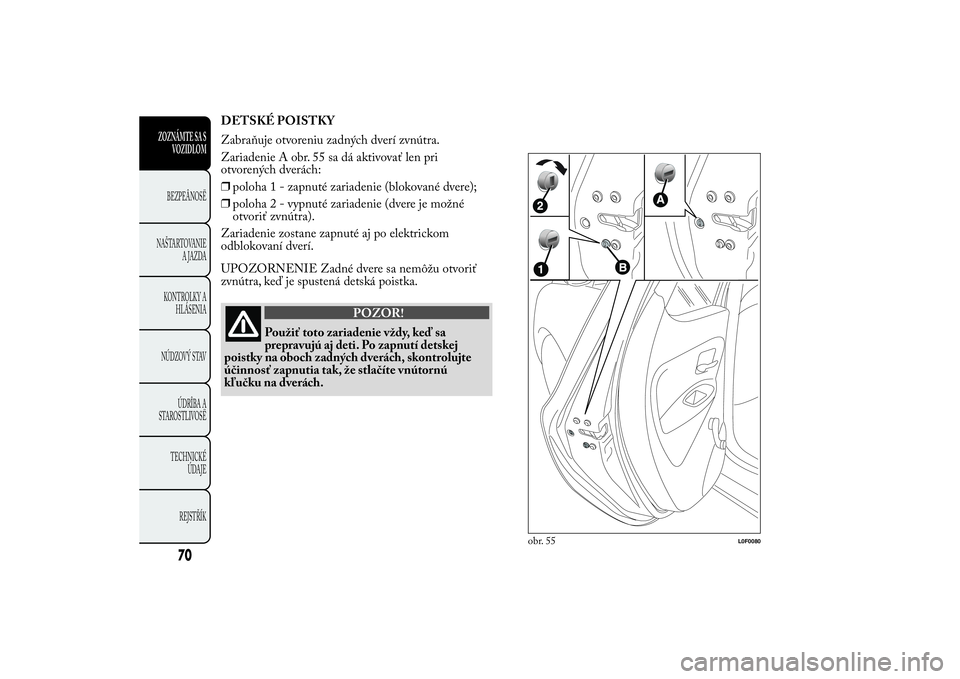

DETSKÉ POISTKY
Zabraňuje otvoreniu zadných dverí zvnútra.
Zariadenie A obr. 55 sa dá aktivovať len pri
otvorených dverách:
❒poloha1-zapnuté zariadenie (blokované dvere);
❒poloha2-vypnuté zariadenie (dvere je možné
otvoriť zvnútra).
Zariadenie zostane zapnuté aj po elektrickom
odblokovaní dverí.
UPOZORNENIE Zadné dvere sa nemôžu otvoriť
zvnútra, keď je spustená detská poistka.
POZOR!
Použiť toto zariadenie vždy, keď sa
prepravujú aj deti. Po zapnutí detskej
poistky na oboch zadných dverách, skontrolujte
účinnosť zapnutia tak, že stlačíte vnútornú
kľučku na dverách.
obr. 55
L0F0080
70
ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

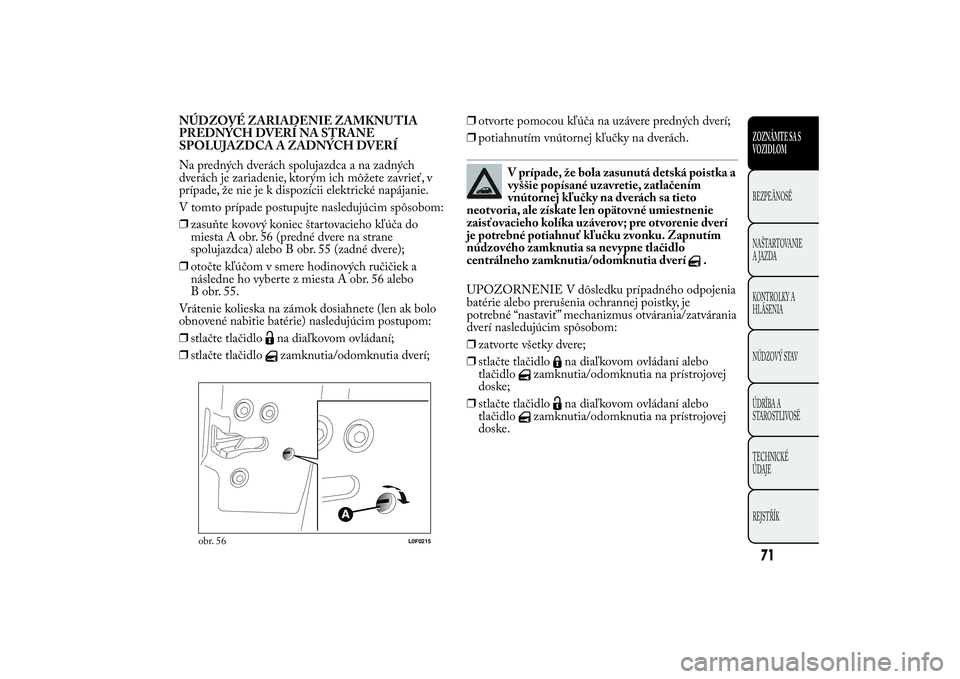

NÚDZOVÉ ZARIADENIE ZAMKNUTIA
PREDNÝCH DVERÍ NA STRANE
SPOLUJAZDCA A ZADNÝCH DVERÍ
Na predných dverách spolujazdca a na zadných
dverách je zariadenie, ktorým ich môžete zavrieť, v
prípade, že nie je k dispozícii elektrické napájanie.
V tomto prípade postupujte nasledujúcim spôsobom:
❒zasuňte kovový koniec štartovacieho kľúča do
miesta A obr. 56 (predné dvere na strane
spolujazdca) alebo B obr. 55 (zadné dvere);
❒otočte kľúčom v smere hodinových ručičiek a
následne ho vyberte z miesta A obr. 56 alebo
B obr. 55.
Vrátenie kolieska na zámok dosiahnete (len ak bolo
obnovené nabitie batérie) nasledujúcim postupom:
❒stlačte tlačidlo
na diaľkovom ovládaní;
❒stlačte tlačidlozamknutia/odomknutia dverí;❒otvorte pomocou kľúča na uzávere predných dverí;
❒potiahnutím vnútornej kľučky na dverách.
V prípade, že bola zasunutá detská poistka a
vyššie popísané uzavretie, zatlačením
vnútornej kľučky na dverách sa tieto
neotvoria, ale získate len opätovné umiestnenie
zaisťovacieho kolíka uzáverov; pre otvorenie dverí
je potrebné potiahnuť kľučku zvonku. Zapnutím
núdzového zamknutia sa nevypne tlačidlo
centrálneho zamknutia/odomknutia dverí
.
UPOZORNENIE V dôsledku prípadného odpojenia
batérie alebo prerušenia ochrannej poistky, je
potrebné “nastaviť” mechanizmus otvárania/zatvárania
dverí nasledujúcim spôsobom:
❒zatvorte všetky dvere;
❒stlačte tlačidlo
na diaľkovom ovládaní alebo
tlačidlo
zamknutia/odomknutia na prístrojovej
doske;
❒stlačte tlačidlo
na diaľkovom ovládaní alebo
tlačidlo
zamknutia/odomknutia na prístrojovej
doske.
obr. 56
L0F0215
71ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

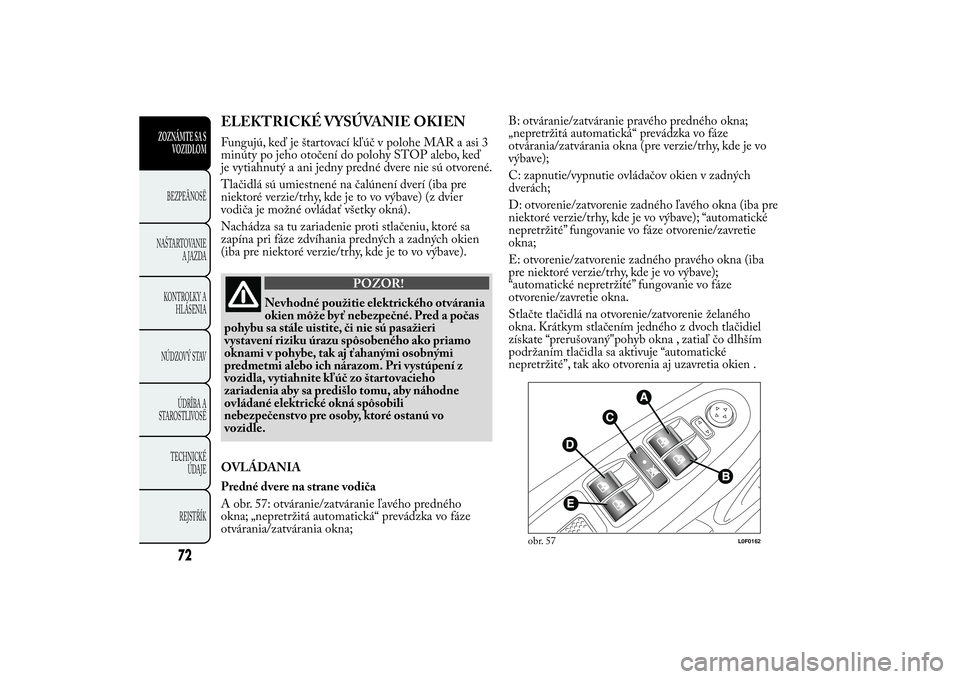

ELEKTRICKÉ VYSÚVANIE OKIENFungujú, keď je štartovací kľúč v polohe MAR a asi 3
minúty po jeho otočení do polohy STOP alebo, keď
je vytiahnutý a ani jedny predné dvere nie sú otvorené.
Tlačidlá sú umiestnené na čalúnení dverí (iba pre
niektoré verzie/trhy, kde je to vo výbave) (z dvier
vodiča je možné ovládať všetky okná).
Nachádza sa tu zariadenie proti stlačeniu, ktoré sa
zapína pri fáze zdvíhania predných a zadných okien
(iba pre niektoré verzie/trhy, kde je to vo výbave).
POZOR!
Nevhodné použitie elektrického otvárania
okien môže byť nebezpečné. Pred a počas
pohybu sa stále uistite, či nie sú pasažieri
vystavení riziku úrazu spôsobeného ako priamo
oknami v pohybe, tak aj ťahanými osobnými
predmetmi alebo ich nárazom. Pri vystúpení z
vozidla, vytiahnite kľúč zo štartovacieho
zariadenia aby sa predišlo tomu, aby náhodne
ovládané elektrické okná spôsobili
nebezpečenstvo pre osoby, ktoré ostanú vo
vozidle.
OVLÁDANIA
Predné dvere na strane vodiča
A obr. 57: otváranie/zatváranie ľavého predného
okna; „nepretržitá automatická“ prevádzka vo fáze
otvárania/zatvárania okna;B: otváranie/zatváranie pravého predného okna;
„nepretržitá automatická“ prevádzka vo fáze
otvárania/zatvárania okna (pre verzie/trhy, kde je vo
výbave);
C: zapnutie/vypnutie ovládačov okien v zadných
dverách;
D: otvorenie/zatvorenie zadného ľavého okna (iba pre
niektoré verzie/trhy, kde je vo výbave); “automatické
nepretržité” fungovanie vo fáze otvorenie/zavretie
okna;
E: otvorenie/zatvorenie zadného pravého okna (iba
pre niektoré verzie/trhy, kde je vo výbave);
“automatické nepretržité” fungovanie vo fáze
otvorenie/zavretie okna.
Stlačte tlačidlá na otvorenie/zatvorenie želaného
okna. Krátkym stlačením jedného z dvoch tlačidiel
získate “prerušovaný"pohyb okna , zatiaľ čo dlhším
podržaním tlačidla sa aktivuje “automatické
nepretržité”, tak ako otvorenia aj uzavretia okien .
obr. 57
L0F0162
72
ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

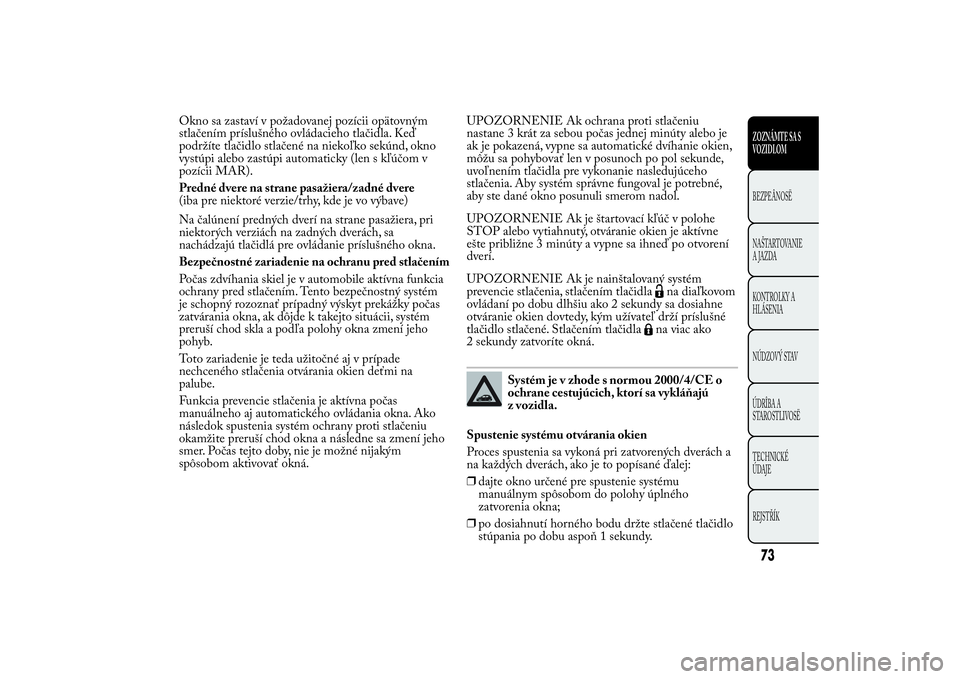

Okno sa zastaví v požadovanej pozícii opätovným
stlačením príslušného ovládacieho tlačidla. Keď
podržíte tlačidlo stlačené na niekoľko sekúnd, okno
vystúpi alebo zastúpi automaticky (len s kľúčom v
pozícii MAR).
Predné dvere na strane pasažiera/zadné dvere
(iba pre niektoré verzie/trhy, kde je vo výbave)
Na čalúnení predných dverí na strane pasažiera, pri
niektorých verziách na zadných dverách, sa
nachádzajú tlačidlá pre ovládanie príslušného okna.
Bezpečnostné zariadenie na ochranu pred stlačením
Počas zdvíhania skiel je v automobile aktívna funkcia
ochrany pred stlačením. Tento bezpečnostný systém
je schopný rozoznať prípadný výskyt prekážky počas
zatvárania okna, ak dôjde k takejto situácii, systém
preruší chod skla a podľa polohy okna zmení jeho
pohyb.
Toto zariadenie je teda užitočné aj v prípade
nechceného stlačenia otvárania okien deťmi na
palube.
Funkcia prevencie stlačenia je aktívna počas
manuálneho aj automatického ovládania okna. Ako
následok spustenia systém ochrany proti stlačeniu
okamžite preruší chod okna a následne sa zmení jeho
smer. Počas tejto doby, nie je možné nijakým
spôsobom aktivovať okná.UPOZORNENIE Ak ochrana proti stlačeniu
nastane 3 krát za sebou počas jednej minúty alebo je
ak je pokazená, vypne sa automatické dvíhanie okien,
môžu sa pohybovať len v posunoch po pol sekunde,
uvoľnením tlačidla pre vykonanie nasledujúceho
stlačenia. Aby systém správne fungoval je potrebné,
aby ste dané okno posunuli smerom nadol.
UPOZORNENIE Ak je štartovací kľúč v polohe
STOP alebo vytiahnutý, otváranie okien je aktívne
ešte približne 3 minúty a vypne sa ihneď po otvorení
dverí.
UPOZORNENIE Ak je nainštalovaný systém
prevencie stlačenia, stlačením tlačidla
na diaľkovom
ovládaní po dobu dlhšiu ako 2 sekundy sa dosiahne
otváranie okien dovtedy, kým užívateľ drží príslušné
tlačidlo stlačené. Stlačením tlačidlana viac ako
2 sekundy zatvoríte okná.
Systém je v zhode s normou 2000/4/CE o
ochrane cestujúcich, ktorí sa vykláňajú
z vozidla.
Spustenie systému otvárania okien
Proces spustenia sa vykoná pri zatvorených dverách a
na každých dverách, ako je to popísané ďalej:
❒dajte okno určené pre spustenie systému
manuálnym spôsobom do polohy úplného
zatvorenia okna;
❒po dosiahnutí horného bodu držte stlačené tlačidlo
stúpania po dobu aspoň 1 sekundy.
73ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

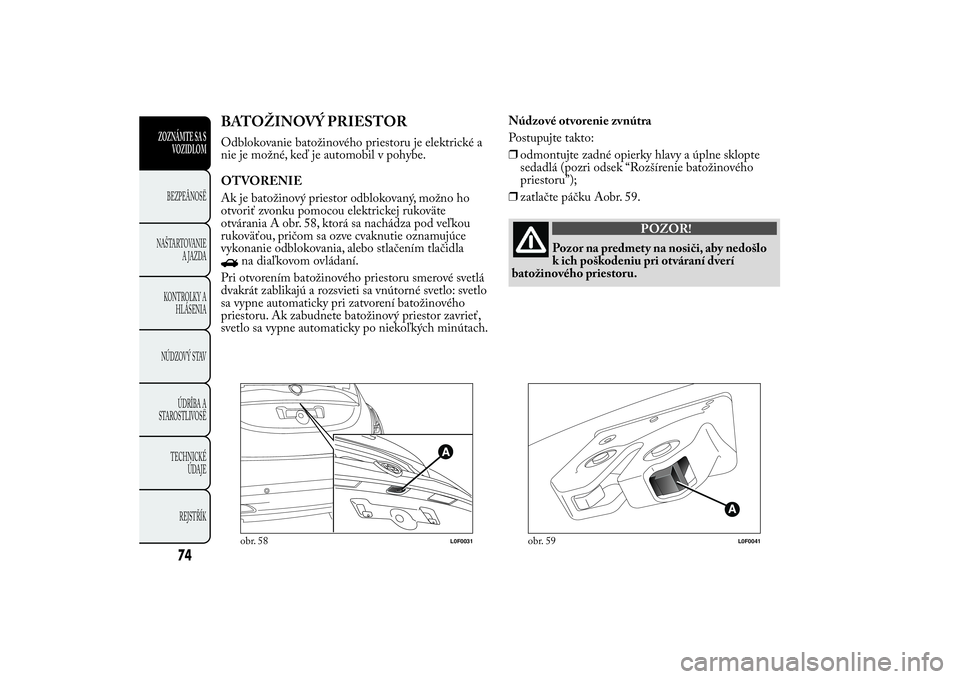

BATOŽINOVÝ PRIESTOROdblokovanie batožinového priestoru je elektrické a
nie je možné, keď je automobil v pohybe.
OTVORENIE
Ak je batožinový priestor odblokovaný, možno ho
otvoriť zvonku pomocou elektrickej rukoväte
otvárania A obr. 58, ktorá sa nachádza pod veľkou
rukoväťou, pričom sa ozve cvaknutie oznamujúce
vykonanie odblokovania, alebo stlačením tlačidla
na diaľkovom ovládaní.
Pri otvorením batožinového priestoru smerové svetlá
dvakrát zablikajú a rozsvieti sa vnútorné svetlo: svetlo
sa vypne automaticky pri zatvorení batožinového
priestoru. Ak zabudnete batožinový priestor zavrieť,
svetlo sa vypne automaticky po niekoľkých minútach.Núdzové otvorenie zvnútra
Postupujte takto:
❒odmontujte zadné opierky hlavy a úplne sklopte
sedadlá (pozri odsek “Rozšírenie batožinového
priestoru”);
❒zatlačte páčku Aobr. 59.
POZOR!
Pozor na predmety na nosiči, aby nedošlo
k ich poškodeniu pri otváraní dverí
batožinového priestoru.
obr. 58
L0F0031
obr. 59
L0F0041
74
ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

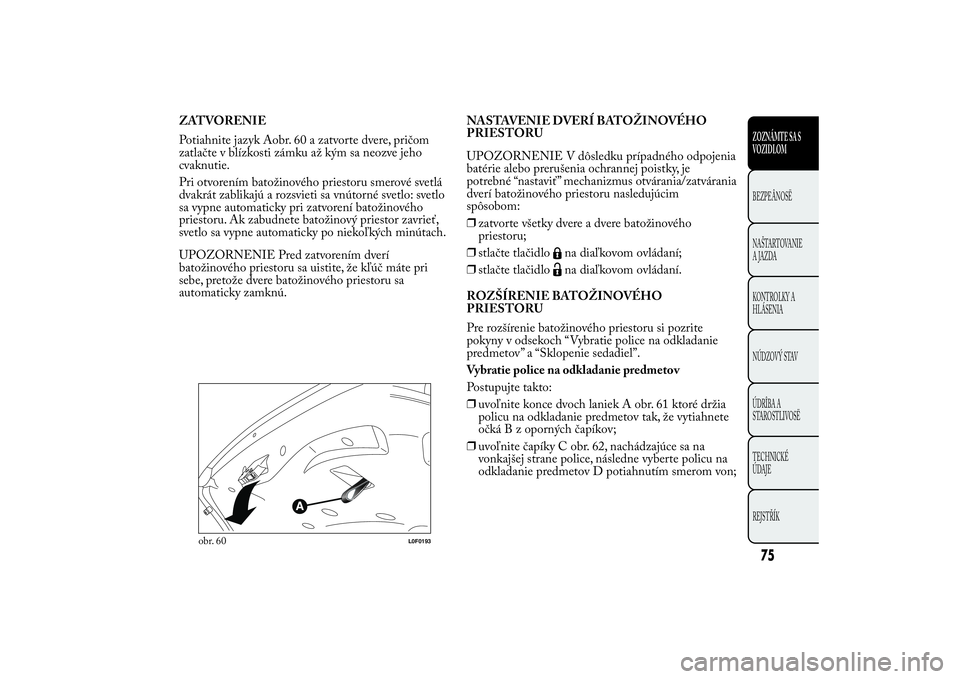

ZATVORENIE
Potiahnite jazyk Aobr. 60 a zatvorte dvere, pričom
zatlačte v blízkosti zámku až kým sa neozve jeho
cvaknutie.
Pri otvorením batožinového priestoru smerové svetlá
dvakrát zablikajú a rozsvieti sa vnútorné svetlo: svetlo
sa vypne automaticky pri zatvorení batožinového
priestoru. Ak zabudnete batožinový priestor zavrieť,
svetlo sa vypne automaticky po niekoľkých minútach.
UPOZORNENIE Pred zatvorením dverí
batožinového priestoru sa uistite, že kľúč máte pri
sebe, pretože dvere batožinového priestoru sa
automaticky zamknú.NASTAVENIE DVERÍ BATOŽINOVÉHO
PRIESTORU
UPOZORNENIE V dôsledku prípadného odpojenia
batérie alebo prerušenia ochrannej poistky, je
potrebné “nastaviť” mechanizmus otvárania/zatvárania
dverí batožinového priestoru nasledujúcim
spôsobom:
❒zatvorte všetky dvere a dvere batožinového
priestoru;
❒stlačte tlačidlo
na diaľkovom ovládaní;
❒stlačte tlačidlona diaľkovom ovládaní.
ROZŠÍRENIE BATOŽINOVÉHO
PRIESTORU
Pre rozšírenie batožinového priestoru si pozrite
pokyny v odsekoch “Vybratie police na odkladanie
predmetov” a “Sklopenie sedadiel”.
Vybratie police na odkladanie predmetov
Postupujte takto:
❒uvoľnite konce dvoch laniek A obr. 61 ktoré držia
policu na odkladanie predmetov tak, že vytiahnete
očká B z oporných čapíkov;
❒uvoľnite čapíky C obr. 62, nachádzajúce sa na
vonkajšej strane police, následne vyberte policu na
odkladanie predmetov D potiahnutím smerom von;
obr. 60
L0F0193
75ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

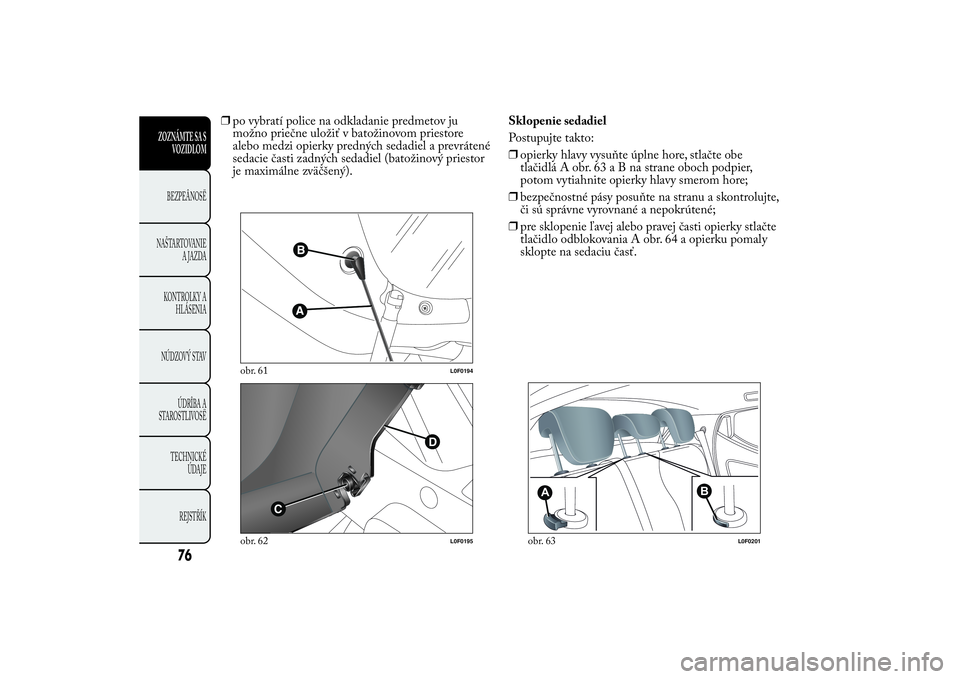

❒po vybratí police na odkladanie predmetov ju
možno priečne uložiť v batožinovom priestore
alebo medzi opierky predných sedadiel a prevrátené
sedacie časti zadných sedadiel (batožinový priestor
je maximálne zväčšený).Sklopenie sedadiel
Postupujte takto:
❒opierky hlavy vysuňte úplne hore, stlačte obe
tlačidláAobr.63aBnastraneoboch podpier,
potom vytiahnite opierky hlavy smerom hore;
❒bezpečnostné pásy posuňte na stranu a skontrolujte,
či sú správne vyrovnané a nepokrútené;
❒pre sklopenie ľavej alebo pravej časti opierky stlačte
tlačidlo odblokovania A obr. 64 a opierku pomaly
sklopte na sedaciu časť.
obr. 61
L0F0194
C
D
obr. 62
L0F0195
A
B
obr. 63
L0F0201
76
ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK
