Lancia Ypsilon 2014 Manual de Uso e Manutenção (in Portuguese)

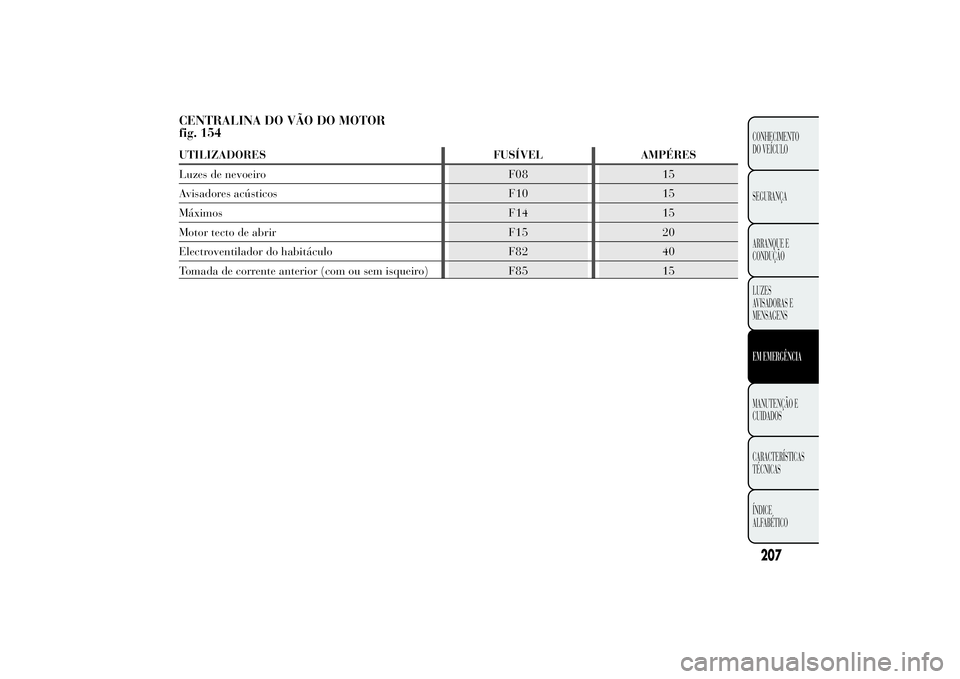

CENTRALINA DO VÃO DO MOTOR
fig. 154UTILIZADORES FUSÍVEL AMPÉRES
Luzes de nevoeiro F08 15
Avisadores acústicos F10 15
Máximos F14 15
Motor tecto de abrir F15 20
Electroventilador do habitáculo F82 40
Tomada de corrente anterior (com ou sem isqueiro) F85 15
207CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

CENTRALINA DO TABLIER PORTA-INSTRUMENTOS
fig. 155UTILIZADORES FUSÍVEL AMPÉRES
+15 Corrector de focagem dos faróis F13 5
+15 Comando sob chave com inibição em fase de
arranqueF31 5
+30 Grupo do climatizador, centralina Blue&Me
TM
,
tomada EOBD, pré-instalação do auto-rádioF36 10
+15 interruptor do pedal do travão (NA) F37 7,5
Fecho centralizado de portas F38 20
Bomba bi-direccional do lava-pára-brisas F43 20
Vidro eléctrico dianteiro (lado condutor) F47 20
Vidro eléctrico dianteiro (lado passageiro) F48 20
+15 Tecto de abrir, bancos aquecidos, sensor de
chuva/crepuscular, comando dos espelhos eléctricos,
iluminação dos comandos, tomada AUXF49 7,5
+15 Pré-instalação do auto-rádio, centralina do cli-
matizador, tecto de abrir, centralina de estaciona-
mento, interruptor do pedal do travão (NC), inter-
ruptor do pedal da embraiagem (NC), luzes de
marcha-atrás, bobina lava-faróisF51 5
+30 Quadro de instrumentos F53 7,5
+15 = pólo positivo sob chave
+30 = pólo positivo directo da bateria (não sobchave)
208CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

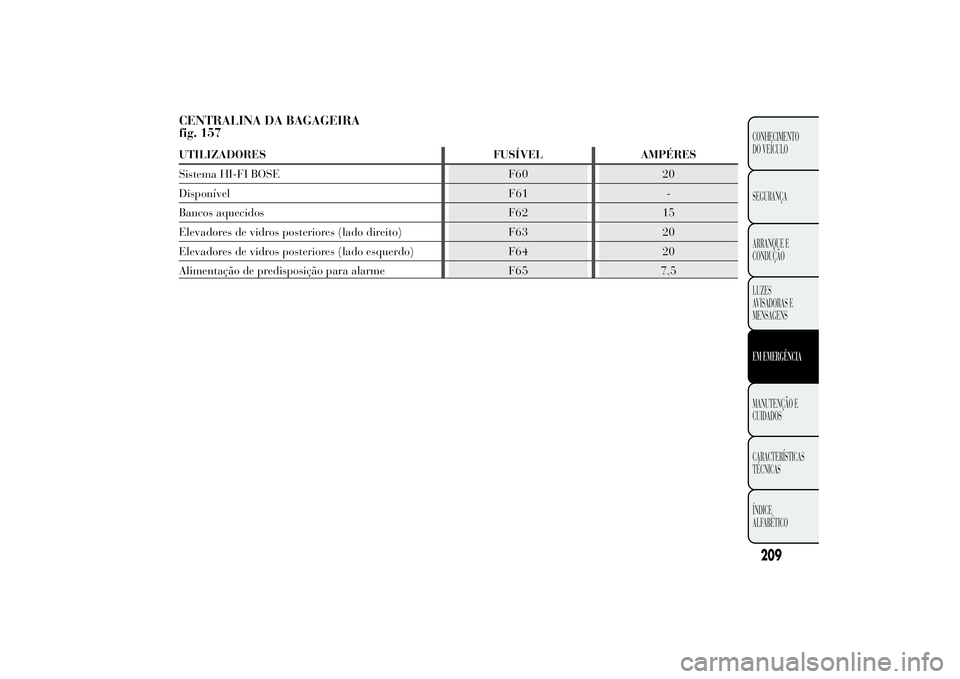

CENTRALINA DA BAGAGEIRA
fig. 157UTILIZADORES FUSÍVEL AMPÉRES
Sistema HI-FI BOSE F60 20
Disponível F61 -
Bancos aquecidos F62 15
Elevadores de vidros posteriores (lado direito) F63 20
Elevadores de vidros posteriores (lado esquerdo) F64 20
Alimentação de predisposição para alarme F65 7,5
209CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

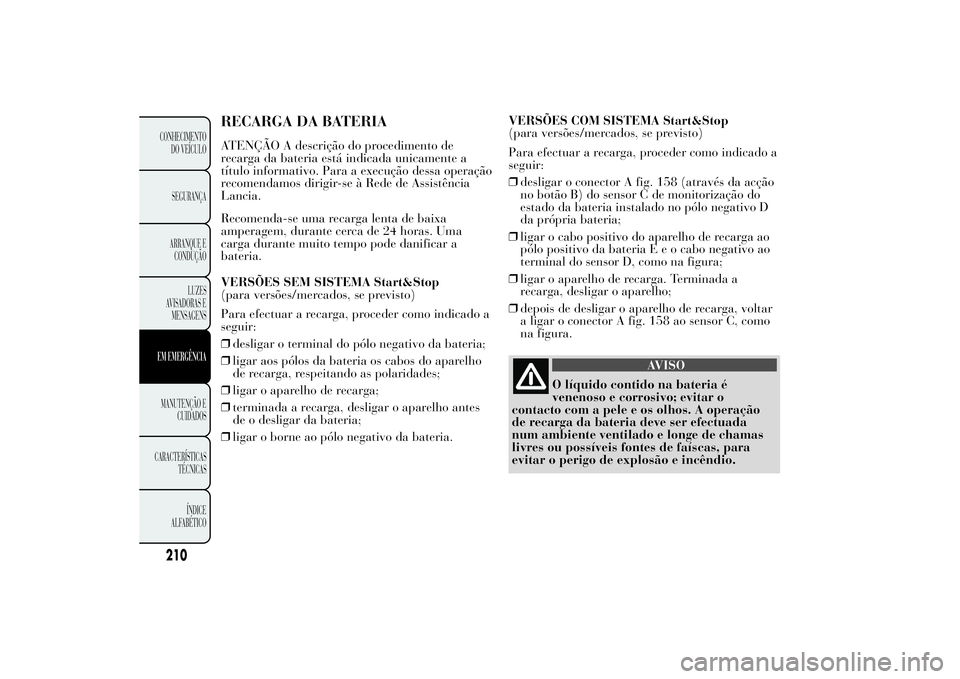

RECARGA DA BATERIAATENÇÃO A descrição do procedimento de
recarga da bateria está indicada unicamente a
título informativo. Para a execução dessa operação
recomendamos dirigir-se à Rede de Assistência
Lancia.
Recomenda-se uma recarga lenta de baixa
amperagem, durante cerca de 24 horas. Uma
carga durante muito tempo pode danificar a
bateria.
VERSÕES SEM SISTEMA Start&Stop
(para versões/mercados, se previsto)
Para efectuar a recarga, proceder como indicado a
seguir:
❒desligar o terminal do pólo negativo da bateria;
❒ligar aos pólos da bateria os cabos do aparelho
de recarga, respeitando as polaridades;
❒ligar o aparelho de recarga;
❒terminada a recarga, desligar o aparelho antes
de o desligar da bateria;
❒ligar o borne ao pólo negativo da bateria.VERSÕES COM SISTEMA Start&Stop
(para versões/mercados, se previsto)
Para efectuar a recarga, proceder como indicado a
seguir:
❒desligar o conector A fig. 158 (através da acção
no botão B) do sensor C de monitorização do
estado da bateria instalado no pólo negativo D
da própria bateria;
❒ligar o cabo positivo do aparelho de recarga ao
pólo positivo da bateriaEeocabo negativo ao
terminal do sensor D, como na figura;
❒ligar o aparelho de recarga. Terminada a
recarga, desligar o aparelho;
❒depois de desligar o aparelho de recarga, voltar
a ligar o conector A fig. 158 ao sensor C, como
na figura.
AVISO
O líquido contido na bateria é
venenoso e corrosivo; evitar o
contacto com a pele e os olhos. A operação
de recarga da bateria deve ser efectuada
num ambiente ventilado e longe de chamas
livres ou possíveis fontes de faíscas, para
evitar o perigo de explosão e incêndio.
210CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

AVISO
Não tentar recarregar uma bateria
congelada: primeiro é necessário
descongelá-la, caso contrário, corre-se o
risco de explosão. Se houve um
congelamento, é necessário fazer controlar a
bateria antes de a recarregar, por pessoal
especializado, para verificar se os elementos
internos não estão danificados e se o
contentor está fissurado, com risco de fuga
de ácido venenoso e corrosivo.

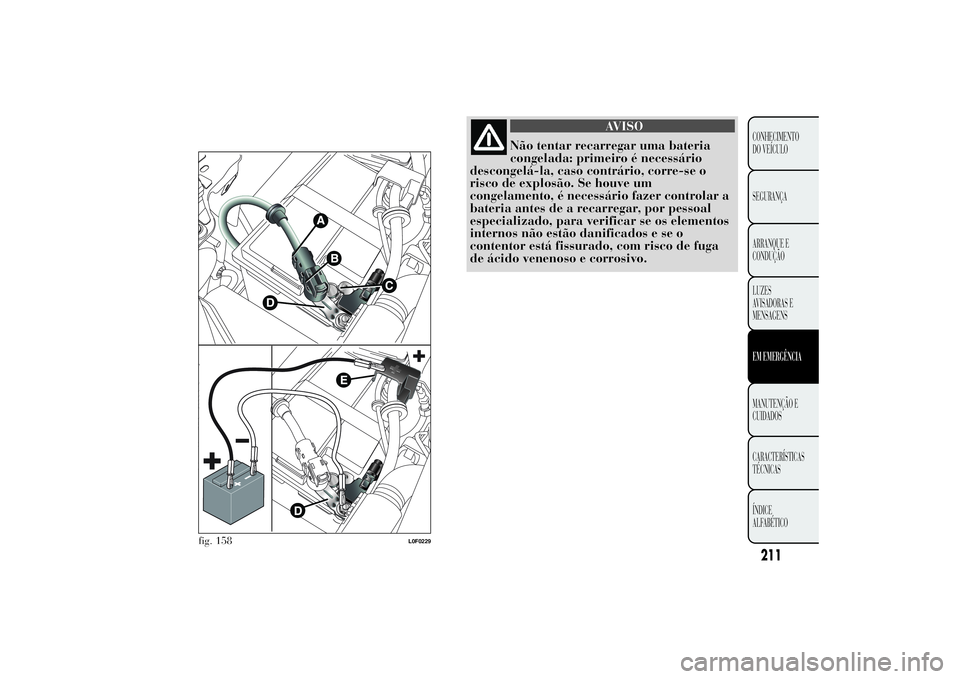

fig. 158
L0F0229
211CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

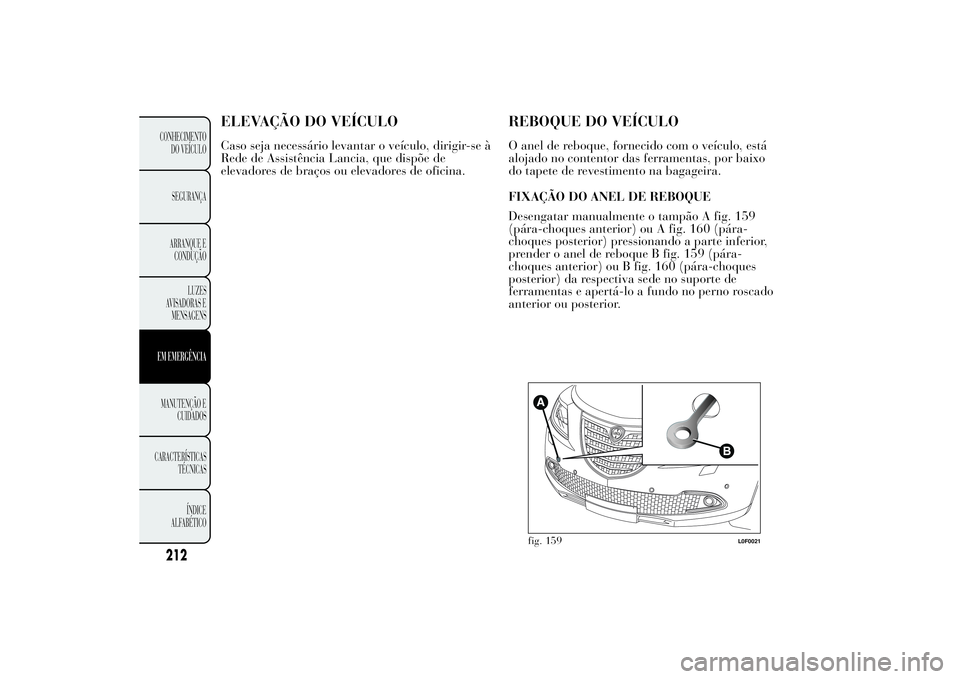

ELEVAÇÃO DO VEÍCULOCaso seja necessário levantar o veículo, dirigir-se à
Rede de Assistência Lancia, que dispõe de
elevadores de braços ou elevadores de oficina.
REBOQUE DO VEÍCULOO anel de reboque, fornecido com o veículo, está
alojado no contentor das ferramentas, por baixo
do tapete de revestimento na bagageira.
FIXAÇÃO DO ANEL DE REBOQUE
Desengatar manualmente o tampão A fig. 159
(pára-choques anterior) ou A fig. 160 (pára-
choques posterior) pressionando a parte inferior,
prender o anel de reboque B fig. 159 (pára-
choques anterior) ou B fig. 160 (pára-choques
posterior) da respectiva sede no suporte de
ferramentas e apertá-lo a fundo no perno roscado
anterior ou posterior.
fig. 159
L0F0021
212CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

AVISO

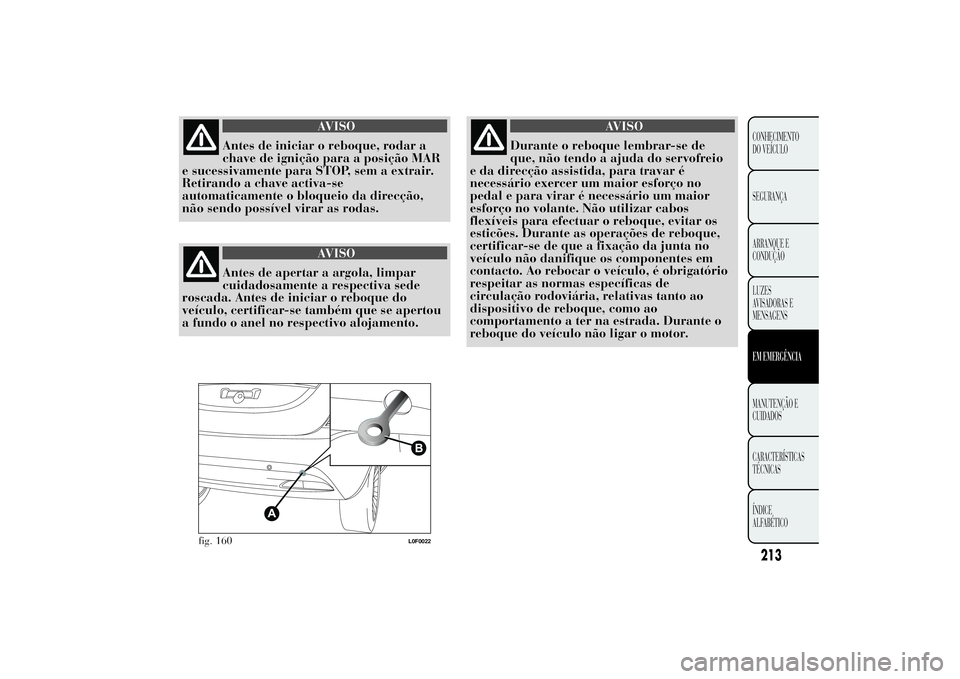

Antes de iniciar o reboque, rodar a
chave de ignição para a posição MAR
e sucessivamente para STOP, sem a extrair.
Retirando a chave activa-se
automaticamente o bloqueio da direcção,
não sendo possível virar as rodas.
AVISO
Antes de apertar a argola, limpar
cuidadosamente a respectiva sede
roscada. Antes de iniciar o reboque do
veículo, certificar-se também que se apertou
a fundo o anel no respectivo alojamento.
AVISO
Durante o reboque lembrar-se de
que, não tendo a ajuda do servofreio
e da direcção assistida, para travar é
necessário exercer um maior esforço no
pedal e para virar é necessário um maior
esforço no volante. Não utilizar cabos
flexíveis para efectuar o reboque, evitar os
esticões. Durante as operações de reboque,
certificar-se de que a fixação da junta no
veículo não danifique os componentes em
contacto. Ao rebocar o veículo, é obrigatório
respeitar as normas específicas de
circulação rodoviária, relativas tanto ao
dispositivo de reboque, como ao
comportamento a ter na estrada. Durante o
reboque do veículo não ligar o motor.
fig. 160
L0F0022
213CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

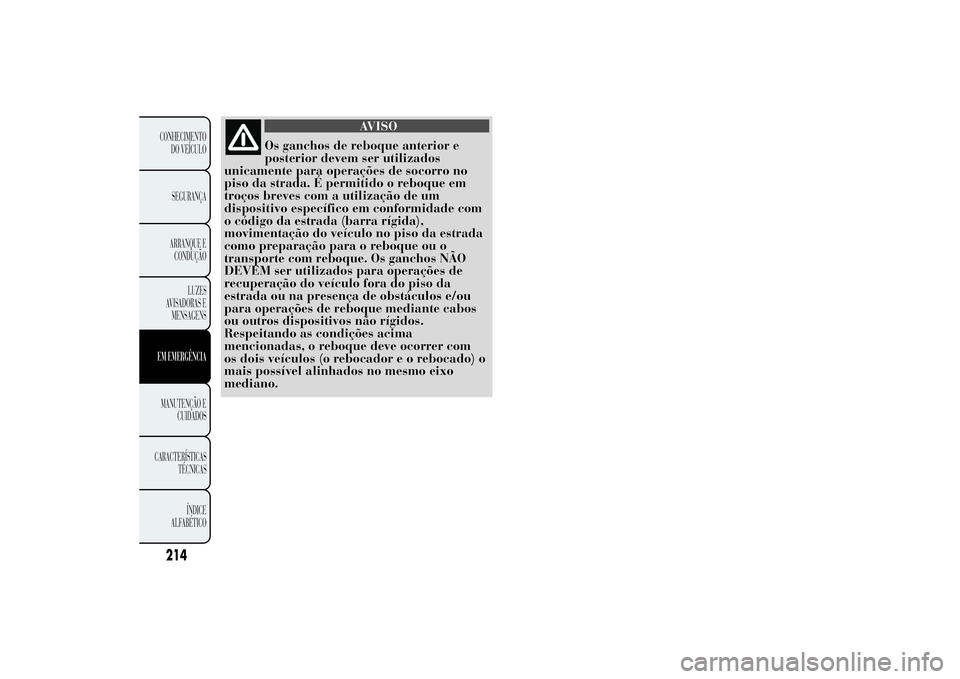

AVISO
Os ganchos de reboque anterior e
posterior devem ser utilizados
unicamente para operações de socorro no
piso da strada. É permitido o reboque em
troços breves com a utilização de um
dispositivo específico em conformidade com
o código da estrada (barra rígida),
movimentação do veículo no piso da estrada
como preparação para o reboque ou o
transporte com reboque. Os ganchos NÃO
DEVEM ser utilizados para operações de
recuperação do veículo fora do piso da
estrada ou na presença de obstáculos e/ou
para operações de reboque mediante cabos
ou outros dispositivos não rígidos.
Respeitando as condições acima
mencionadas, o reboque deve ocorrer com
os dois veículos (o rebocador e o rebocado) o
mais possível alinhados no mesmo eixo
mediano.
214CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

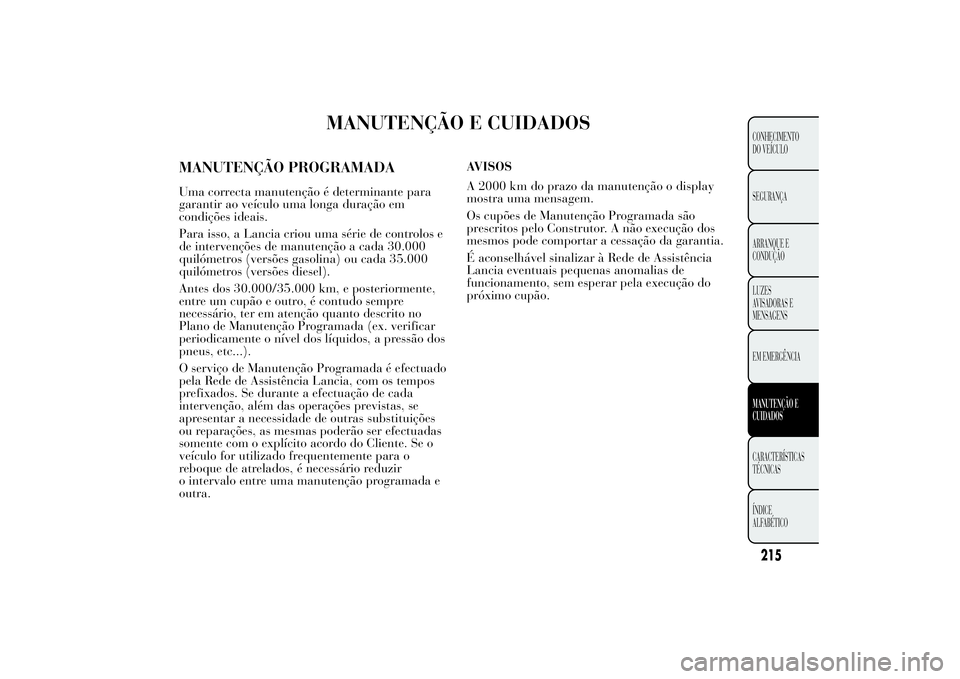

MANUTENÇÃO E CUIDADOS
MANUTENÇÃO PROGRAMADAUma correcta manutenção é determinante para
garantir ao veículo uma longa duração em
condições ideais.
Para isso, a Lancia criou uma série de controlos e
de intervenções de manutenção a cada 30.000
quilómetros (versões gasolina) ou cada 35.000
quilómetros (versões diesel).
Antes dos 30.000/35.000 km, e posteriormente,
entre um cupão e outro, é contudo sempre
necessário, ter em atenção quanto descrito no
Plano de Manutenção Programada (ex. verificar
periodicamente o nível dos líquidos, a pressão dos
pneus, etc...).
O serviço de Manutenção Programada é efectuado
pela Rede de Assistência Lancia, com os tempos
prefixados. Se durante a efectuação de cada
intervenção, além das operações previstas, se
apresentar a necessidade de outras substituições
ou reparações, as mesmas poderão ser efectuadas
somente com o explícito acordo do Cliente. Se o
veículo for utilizado frequentemente para o
reboque de atrelados, é necessário reduzir
o intervalo entre uma manutenção programada e
outra.AVISOS
A 2000 km do prazo da manutenção o display
mostra uma mensagem.
Os cupões de Manutenção Programada são
prescritos pelo Construtor. A não execução dos
mesmos pode comportar a cessação da garantia.
É aconselhável sinalizar à Rede de Assistência
Lancia eventuais pequenas anomalias de
funcionamento, sem esperar pela execução do
próximo cupão.
215CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

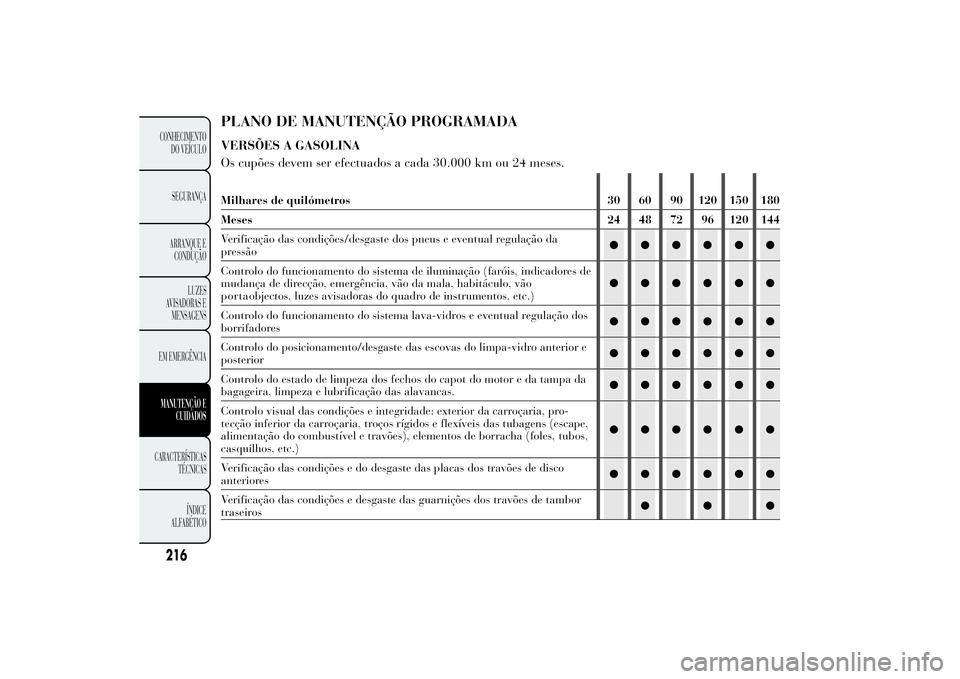

PLANO DE MANUTENÇÃO PROGRAMADAVERSÕES A GASOLINA
Os cupões devem ser efectuados a cada 30.000 km ou 24 meses.Milhares de quilómetros 30 60 90 120 150 180
Meses 24 48 72 96 120 144
Verificação das condições/desgaste dos pneus e eventual regulação da
pressão●●●●●●
Controlo do funcionamento do sistema de iluminação (faróis, indicadores de
mudança de direcção, emergência, vão da mala, habitáculo, vão●●●●●●
Controlo do funcionamento do sistema lava-vidros e eventual regulação dos
borrifadores●●●●●●
Controlo do posicionamento/desgaste das escovas do limpa-vidro anterior e
posterior●●●●●●
Controlo do estado de limpeza dos fechos do capot do motor e da tampa da
bagageira, limpeza e lubrificação das alavancas.●●●●●●
Controlo visual das condições e integridade: exterior da carroçaria, pro-
tecção inferior da carroçaria, troços rígidos e flexíveis das tubagens (escape,
alimentação do combustível e travões), elementos de borracha (foles, tubos,
casquilhos, etc.)●●●●●●
Verificação das condições e do desgaste das placas dos travões de disco
●●●●●●
Verificação das condições e desgaste das guarnições dos travões de tambor
traseiros●●●
216CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
anteriores portaobjectos, luzes avisadoras do quadro de instrumentos, etc.)
