SUBSTITUIÇÃO DE UMA LÂMPADAINDICAÇÕES GERAIS
❒Antes de substituir uma lâmpada verifique que
os respectivos contactos não estejam oxidados;
❒as lâmpadas queimadas devem ser substituídas
por outras do mesmo tipo e potência;
❒depois de ter substituído uma lâmpada dos
faróis, verificar sempre a sua correcta
orientação;
❒quando uma lâmpada não funciona, antes de a
substituir, verificar que o fusível correspondente
esteja íntegro: para o posicionamento dos
fusíveis consultar o parágrafo “Substituição dos
fusíveis” neste capítulo.
AVISO
Modificações ou reparações do
sistema eléctrico executadas de modo
incorrecto e sem ter em conta as
características técnicas do sistema, podem
causar anomalias de funcionamento com
riscos de incêndio.
AVISO
As lâmpadas de halogéneo contêm
gás em pressão, em caso de rotura é
possível a projecção de fragmentos de vidro.
187CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
Proceda do seguinte modo:

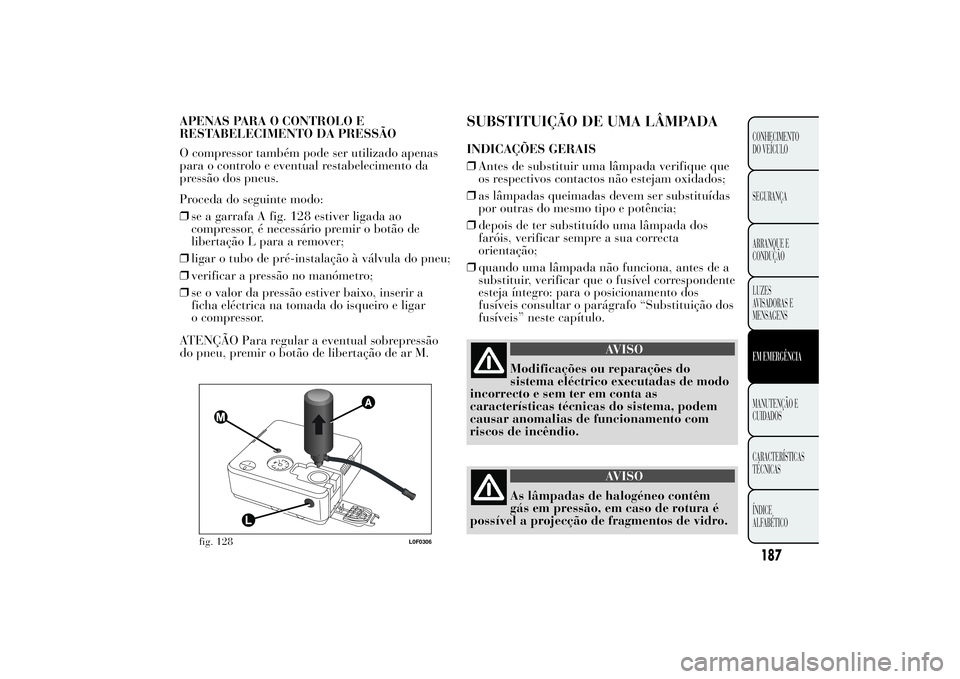

❒se a garrafa A fig. 128 estiver ligada ao
compressor, é necessário premir o botão de
libertação L para a remover;
❒ligar o tubo de pré-instalação à válvula do pneu;
❒verificar a pressão no manómetro;
❒se o valor da pressão estiver baixo, inserir a
ficha eléctrica na tomada do isqueiro e ligar
o compressor.
ATENÇÃO Para regular a eventual sobrepressão
do pneu, premir o botão de libertação de ar M.
fig. 128
L0F0306
APENAS PARA O CONTROLO E
RESTABELECIMENTO DA PRESSÃO
O compressor também pode ser utilizado apenas
para o controlo e eventual restabelecimento da
pressão dos pneus.

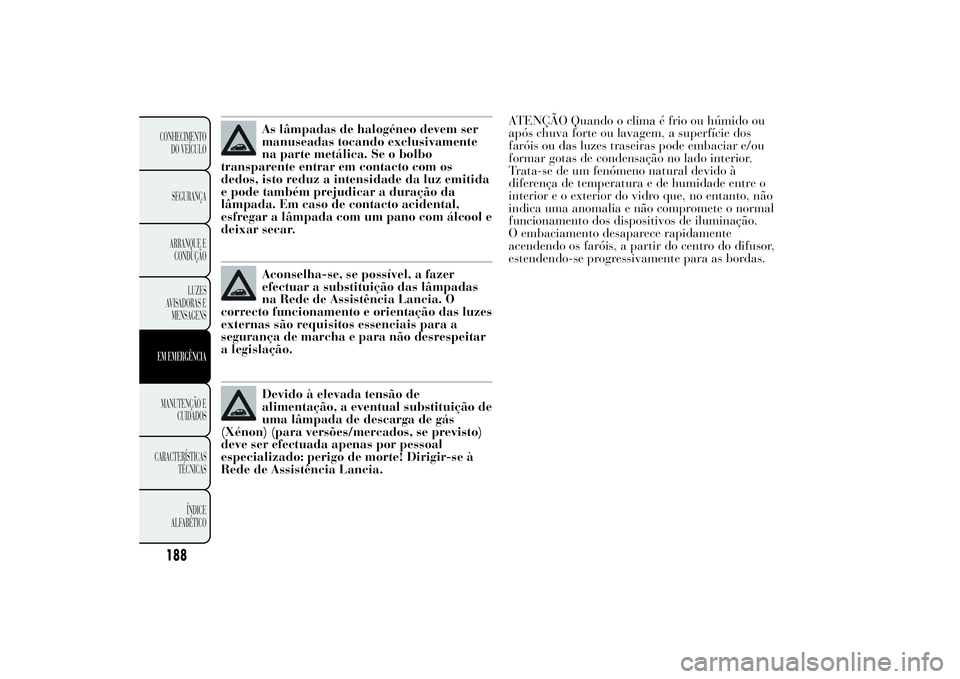

As lâmpadas de halogéneo devem ser
manuseadas tocando exclusivamente
na parte metálica. Se o bolbo
transparente entrar em contacto com os
dedos, isto reduz a intensidade da luz emitida
e pode também prejudicar a duração da
lâmpada. Em caso de contacto acidental,
esfregar a lâmpada com um pano com álcool e
deixar secar.Aconselha-se, se possível, a fazer
efectuar a substituição das lâmpadas
na Rede de Assistência Lancia. O
correcto funcionamento e orientação das luzes
externas são requisitos essenciais para a
segurança de marcha e para não desrespeitar
a legislação.Devido à elevada tensão de
alimentação, a eventual substituição de
uma lâmpada de descarga de gás
(Xénon) (para versões/mercados, se previsto)
deve ser efectuada apenas por pessoal
especializado: perigo de morte! Dirigir-se à
Rede de Assistência Lancia.ATENÇÃO Quando o clima é frio ou húmido ou
após chuva forte ou lavagem, a superfície dos
faróis ou das luzes traseiras pode embaciar e/ou
formar gotas de condensação no lado interior.
Trata-se de um fenómeno natural devido à
diferença de temperatura e de humidade entre o
interior e o exterior do vidro que, no entanto, não
indica uma anomalia e não compromete o normal
funcionamento dos dispositivos de iluminação.
O embaciamento desaparece rapidamente
acendendo os faróis, a partir do centro do difusor,
estendendo-se progressivamente para as bordas.
188CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

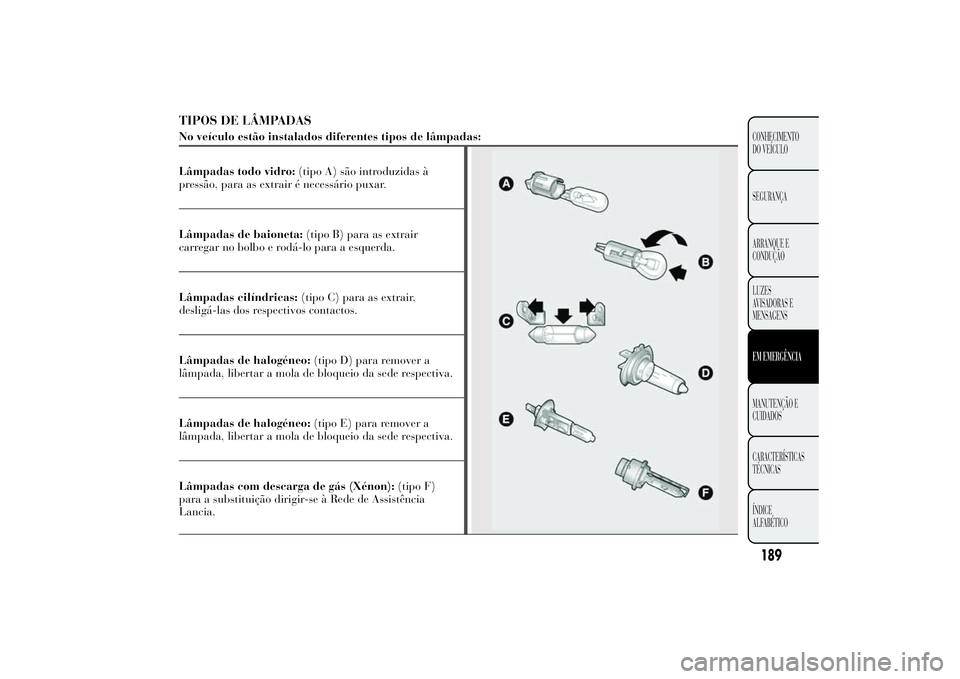

TIPOS DE LÂMPADASNo veículo estão instalados diferentes tipos de lâmpadas:
Lâmpadas todo vidro:(tipo A) são introduzidas à
pressão, para as extrair é necessário puxar.
Lâmpadas de baioneta:(tipo B) para as extrair
carregar no bolbo e rodá-lo para a esquerda.
Lâmpadas cilíndricas:(tipo C) para as extrair,
desligá-las dos respectivos contactos.
Lâmpadas de halogéneo:(tipo D) para remover a
lâmpada, libertar a mola de bloqueio da sede respectiva.
Lâmpadas de halogéneo:(tipo E) para remover a
lâmpada, libertar a mola de bloqueio da sede respectiva.
Lâmpadas com descarga de gás (Xénon):(tipo F)
para a substituição dirigir-se à Rede de Assistência
Lancia.
189CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

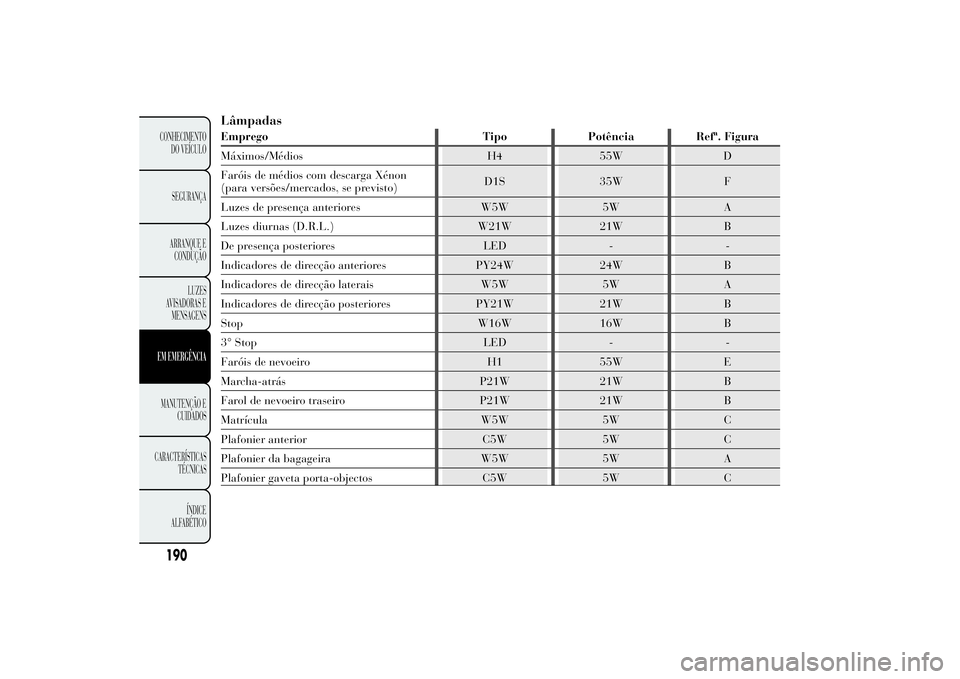

LâmpadasEmprego Tipo Potência Refª. Figura
Máximos/Médios H4 55W D
Faróis de médios com descarga Xénon
(para versões/mercados, se previsto)D1S 35W F
Luzes de presença anteriores W5W 5W A
Luzes diurnas (D.R.L.) W21W 21W B
De presença posteriores LED - -
Indicadores de direcção anteriores PY24W 24W B
Indicadores de direcção laterais W5W 5W A
Indicadores de direcção posteriores PY21W 21W B
Stop W16W 16W B
3° Stop LED - -
Faróis de nevoeiro H1 55W E
Marcha-atrás P21W 21W B
Farol de nevoeiro traseiro P21W 21W B
Matrícula W5W 5W C
Plafonier anterior C5W 5W C
Plafonier da bagageira W5W 5W A
Plafonier gaveta porta-objectos C5W 5W C
190CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

SUBSTITUIÇÃO DA LÂMPADA
EXTERNAPara o tipo de lâmpadaearespectiva potência,
consultar o parágrafo "Substituição de uma
lâmpada".
GRUPOS ÓPTICOS ANTERIORES
Contêm as lâmpadas das luzes de mínimos/luzes
diurnas (D.R.L.), máximos, médios e direcção.

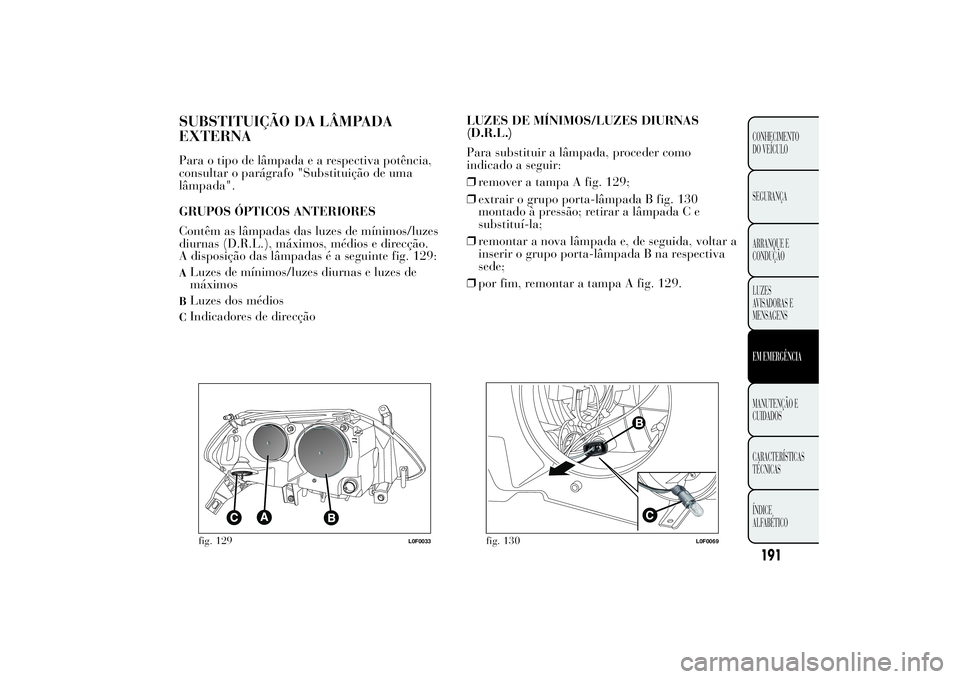

A disposição das lâmpadas é a seguinte fig. 129:ALuzes de mínimos/luzes diurnas e luzes de
máximosBLuzes dos médiosCIndicadores de direcçãoLUZES DE MÍNIMOS/LUZES DIURNAS
(D.R.L.)
Para substituir a lâmpada, proceder como
indicado a seguir:
❒remover a tampa A fig. 129;
❒extrair o grupo porta-lâmpada B fig. 130
montado à pressão; retirar a lâmpada C e
substituí-la;
❒remontar a nova lâmpada e, de seguida, voltar a
inserir o grupo porta-lâmpada B na respectiva
sede;
❒por fim, remontar a tampa A fig. 129.fig. 129
L0F0033
fig. 130
L0F0069
191CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

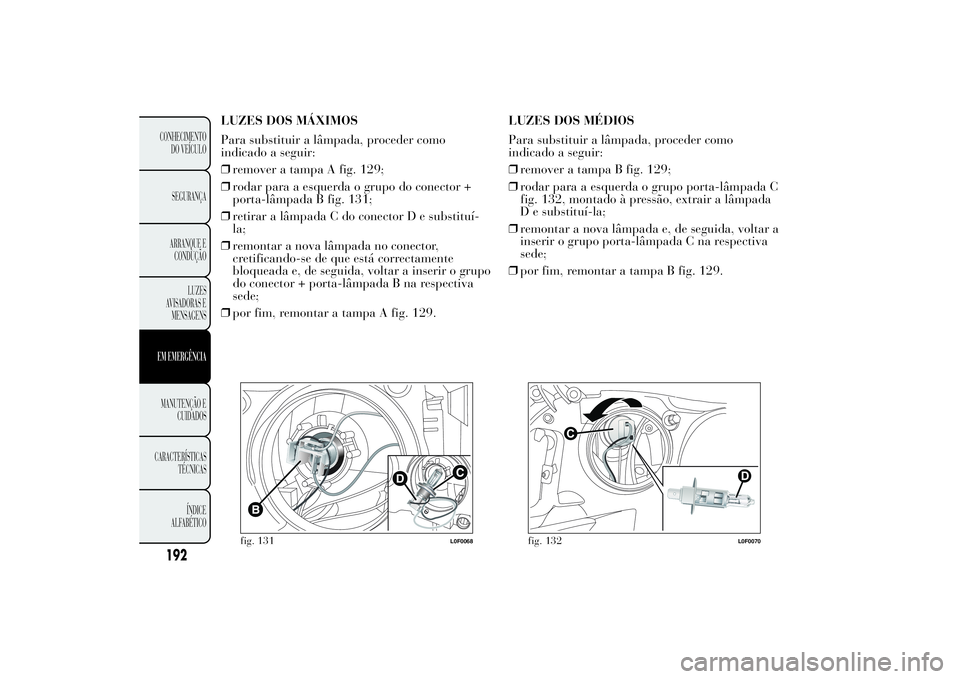

LUZES DOS MÁXIMOS
Para substituir a lâmpada, proceder como
indicado a seguir:
❒remover a tampa A fig. 129;
❒rodar para a esquerda o grupo do conector +
porta-lâmpada B fig. 131;
❒retirar a lâmpada C do conector D e substituí-
la;
❒remontar a nova lâmpada no conector,
cretificando-se de que está correctamente
bloqueada e, de seguida, voltar a inserir o grupo
do conector + porta-lâmpada B na respectiva
sede;
❒por fim, remontar a tampa A fig. 129.LUZES DOS MÉDIOS
Para substituir a lâmpada, proceder como
indicado a seguir:
❒remover a tampa B fig. 129;
❒rodar para a esquerda o grupo porta-lâmpada C
fig. 132, montado à pressão, extrair a lâmpada
D e substituí-la;
❒remontar a nova lâmpada e, de seguida, voltar a
inserir o grupo porta-lâmpada C na respectiva
sede;
❒por fim, remontar a tampa B fig. 129.
fig. 131
L0F0068
fig. 132
L0F0070
192CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

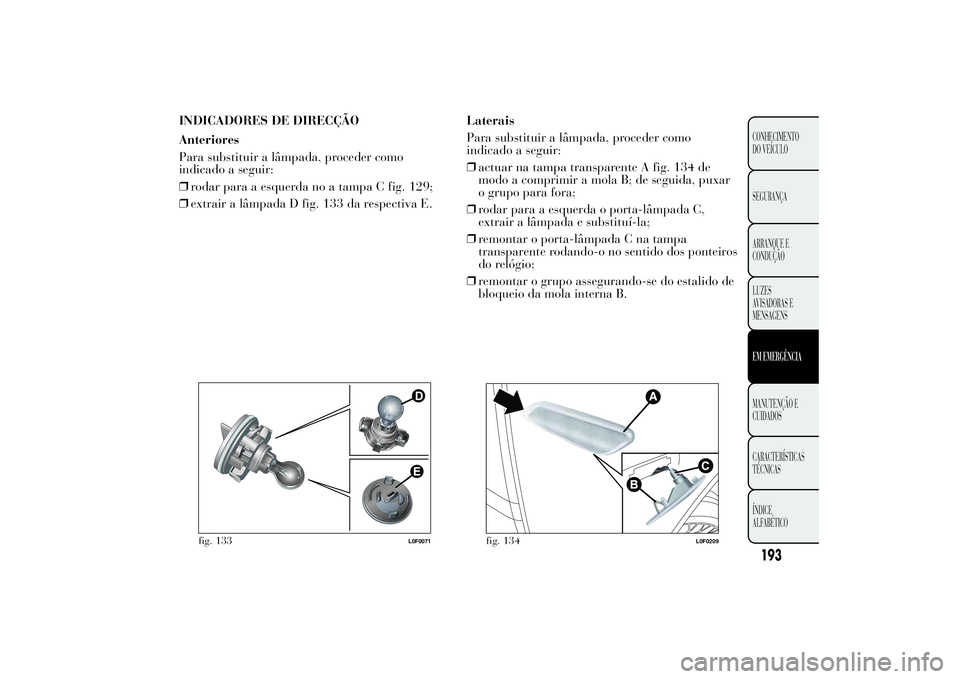

INDICADORES DE DIRECÇÃO
Anteriores
Para substituir a lâmpada, proceder como
indicado a seguir:
❒rodar para a esquerda no a tampa C fig. 129;
❒extrair a lâmpada D fig. 133 da respectiva E.Laterais
Para substituir a lâmpada, proceder como
indicado a seguir:
❒actuar na tampa transparente A fig. 134 de
modo a comprimir a mola B; de seguida, puxar
o grupo para fora;
❒rodar para a esquerda o porta-lâmpada C,
extrair a lâmpada e substituí-la;
❒remontar o porta-lâmpada C na tampa
transparente rodando-o no sentido dos ponteiros
do relógio;
❒remontar o grupo assegurando-se do estalido de
bloqueio da mola interna B.
fig. 133
L0F0071
fig. 134
L0F0209
193CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

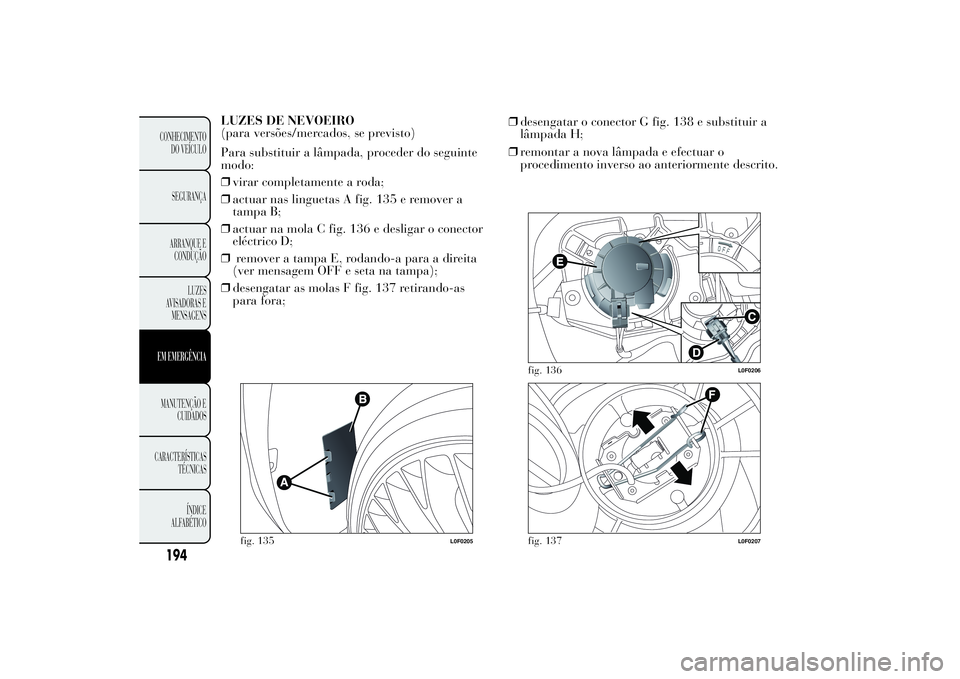

LUZES DE NEVOEIRO
(para versões/mercados, se previsto)
Para substituir a lâmpada, proceder do seguinte
modo:
❒virar completamente a roda;
❒actuar nas linguetas A fig. 135 e remover a
tampa B;
❒actuar na mola C fig. 136 e desligar o conector
eléctrico D;
❒remover a tampa E, rodando-a para a direita
(ver mensagem OFF e seta na tampa);
❒desengatar as molas F fig. 137 retirando-as
para fora;❒desengatar o conector G fig. 138 e substituir a
lâmpada H;
❒remontar a nova lâmpada e efectuar o
procedimento inverso ao anteriormente descrito.
fig. 135
L0F0205
fig. 136
L0F0206
fig. 137
L0F0207
194CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

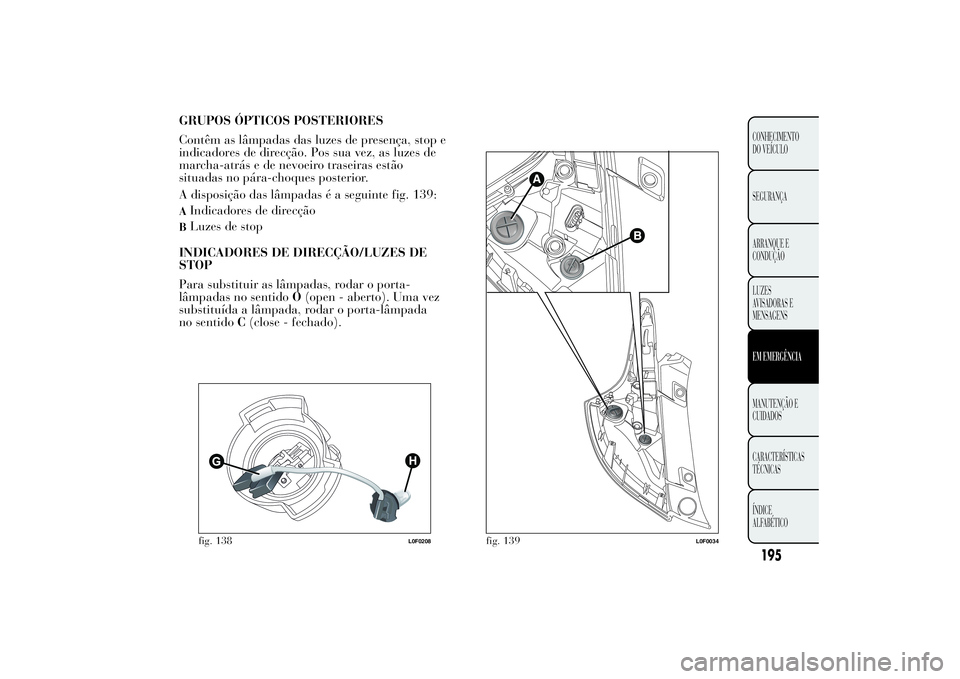

GRUPOS ÓPTICOS POSTERIORES
Contêm as lâmpadas das luzes de presença, stop e
indicadores de direcção. Pos sua vez, as luzes de
marcha-atrás e de nevoeiro traseiras estão
situadas no pára-choques posterior.
A disposição das lâmpadas é a seguinte fig. 139:AIndicadores de direcçãoBLuzes de stop
INDICADORES DE DIRECÇÃO/LUZES DE
STOP
Para substituir as lâmpadas, rodar o porta-
lâmpadas no sentidoO(open - aberto). Uma vez
substituída a lâmpada, rodar o porta-lâmpada
no sentidoC(close - fechado).fig. 138
L0F0208
fig. 139
L0F0034
195CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENSEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

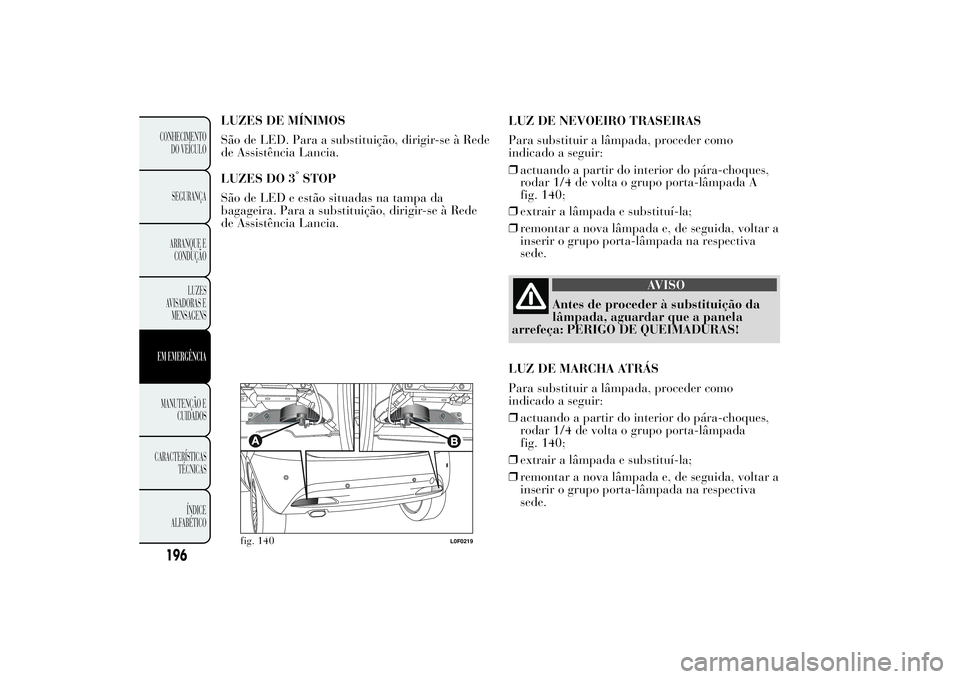

LUZES DE MÍNIMOS
