Lancia Ypsilon 2014 Manual de Uso e Manutenção (in Portuguese)

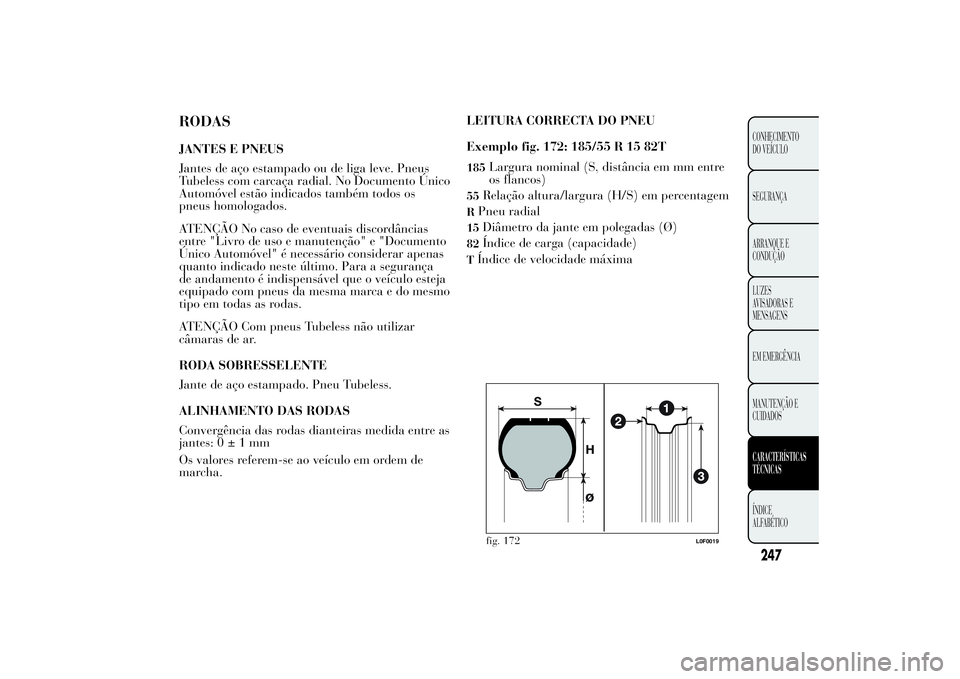

RODASJANTES E PNEUS
Jantes de aço estampado ou de liga leve. Pneus
Tubeless com carcaça radial. No Documento Único
Automóvel estão indicados também todos os
pneus homologados.
ATENÇÃO No caso de eventuais discordâncias
entre "Livro de uso e manutenção" e "Documento
Único Automóvel" é necessário considerar apenas
quanto indicado neste último. Para a segurança
de andamento é indispensável que o veículo esteja
equipado com pneus da mesma marca e do mesmo
tipo em todas as rodas.
ATENÇÃO Com pneus Tubeless não utilizar
câmaras de ar.
RODA SOBRESSELENTE
Jante de aço estampado. Pneu Tubeless.
ALINHAMENTO DAS RODAS
Convergência das rodas dianteiras medida entre as
jantes:0±1mm
Os valores referem-se ao veículo em ordem de
marcha.LEITURA CORRECTA DO PNEU
Exemplo fig. 172: 185/55 R 15 82T
185
Largura nominal (S, distância em mm entre
os flancos)
55
Relação altura/largura (H/S) em percentagem
R
Pneu radial
15
Diâmetro da jante em polegadas (Ø)
82
Índice de carga (capacidade)
TÍndice de velocidade máximafig. 172
L0F0019
247CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICO

H
até 210 km/h
V
até 240 km/h
Índice de velocidade máxima para pneus de
neve
QM+S
até 160 km/h
TM+S
até 190 km/h
HM+S
até 210 km/h
Índice de carga (capacidade)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kgLEITURA CORRECTA DA JANTE
Exemplo fig. 172:6Jx15H26diâmetro da jante em polegadas (1).Jperfil da galeria (relevo lateral onde apoia o
calcanhar do pneu) (2).15
diâmetro de montagem em polegadas
(corresponde ao do pneu que deve ser
montado) (3 = Ø).
H2
forma e número dos "hump" (relevo
circunferencial , que mantém na sede o
calcanhar do pneu Tubeless na jante)
248CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
Índice de velocidade máximaQ
até 160 km/h
R
até 170 km/h
Saté 180 km/hTaté 190 km/hU
até 200 km/h

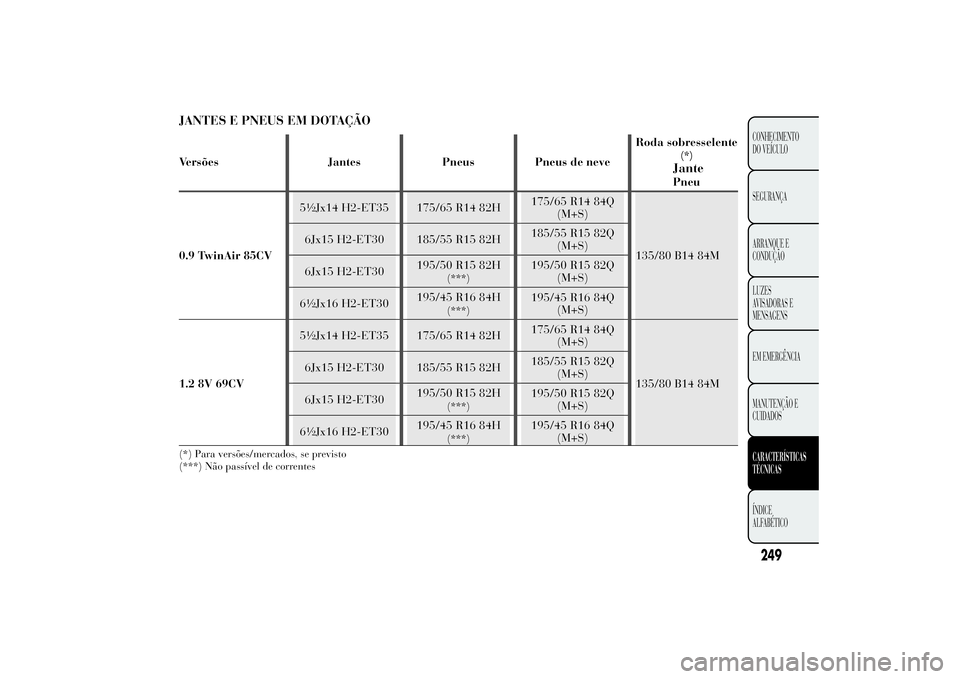

JANTES E PNEUS EM DOTAÇÃOVersões Jantes Pneus Pneus de neveRoda sobresselente
(*)JantePneu
0.9 TwinAir 85CV5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
1.2 8V 69CV5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Para versões/mercados, se previsto
(***) Não passível de correntes
249CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICO

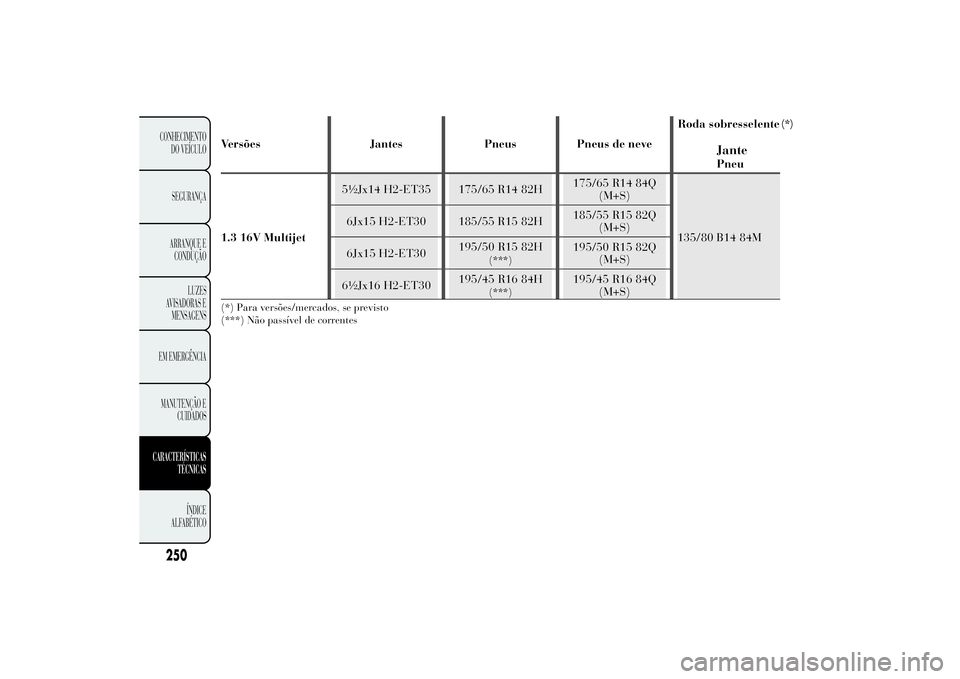

Versões Jantes Pneus Pneus de neveRoda sobresselente
(*)
JantePneu
1.3 16V Multijet5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Para versões/mercados, se previsto
(***) Não passível de correntes
250CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

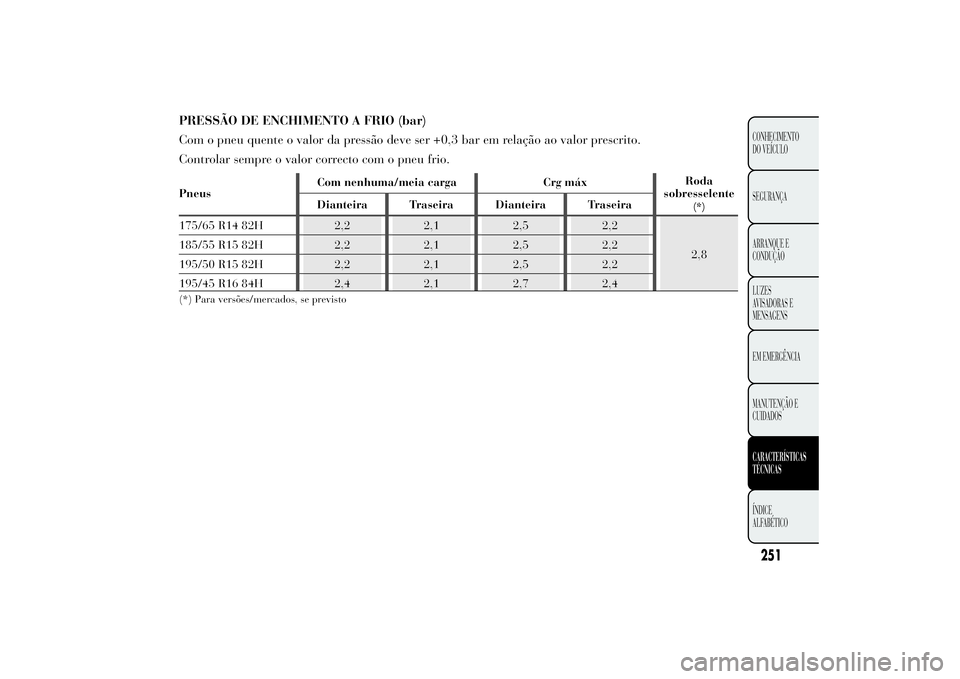

PRESSÃO DE ENCHIMENTO A FRIO (bar)
Com o pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito.
Controlar sempre o valor correcto com o pneu frio.PneusCom nenhuma/meia carga Crg máxRoda
sobresselente
(*)
Dianteira Traseira Dianteira Traseira
175/65 R14 82H 2,2 2,1 2,5 2,2
2,8 185/55 R15 82H 2,2 2,1 2,5 2,2
195/50 R15 82H 2,2 2,1 2,5 2,2
195/45 R16 84H 2,4 2,1 2,7 2,4
(*) Para versões/mercados, se previsto
251CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICO

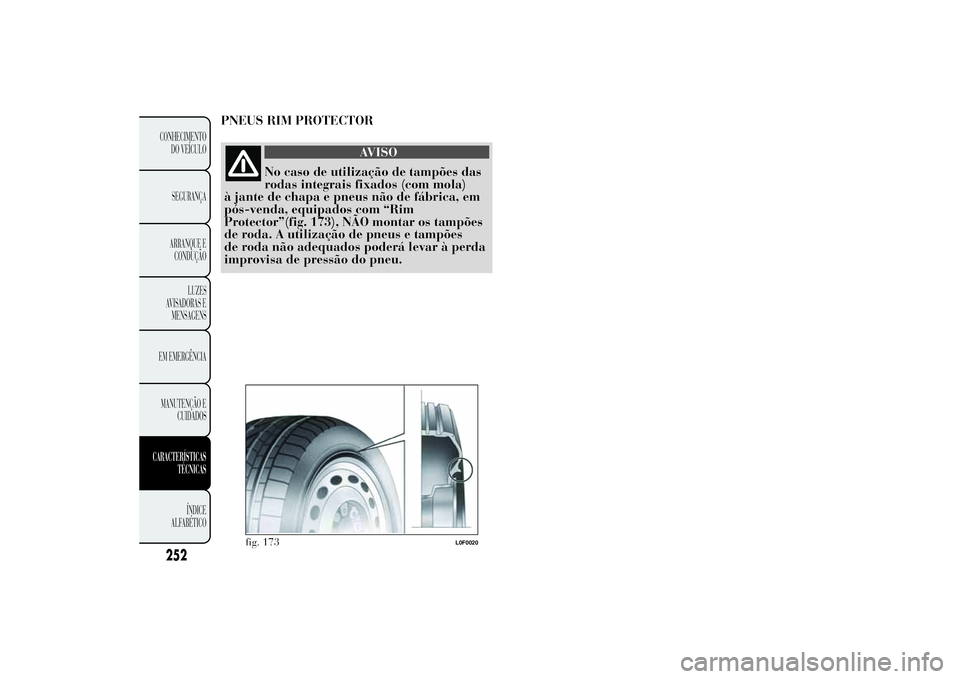

PNEUS RIM PROTECTOR
AVISO
No caso de utilização de tampões das
rodas integrais fixados (com mola)
à jante de chapa e pneus não de fábrica, em
pós-venda, equipados com “Rim
Protector”(fig. 173), NÃO montar os tampões
de roda. A utilização de pneus e tampões
de roda não adequados poderá levar à perda
improvisa de pressão do pneu.
fig. 173
L0F0020
252CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

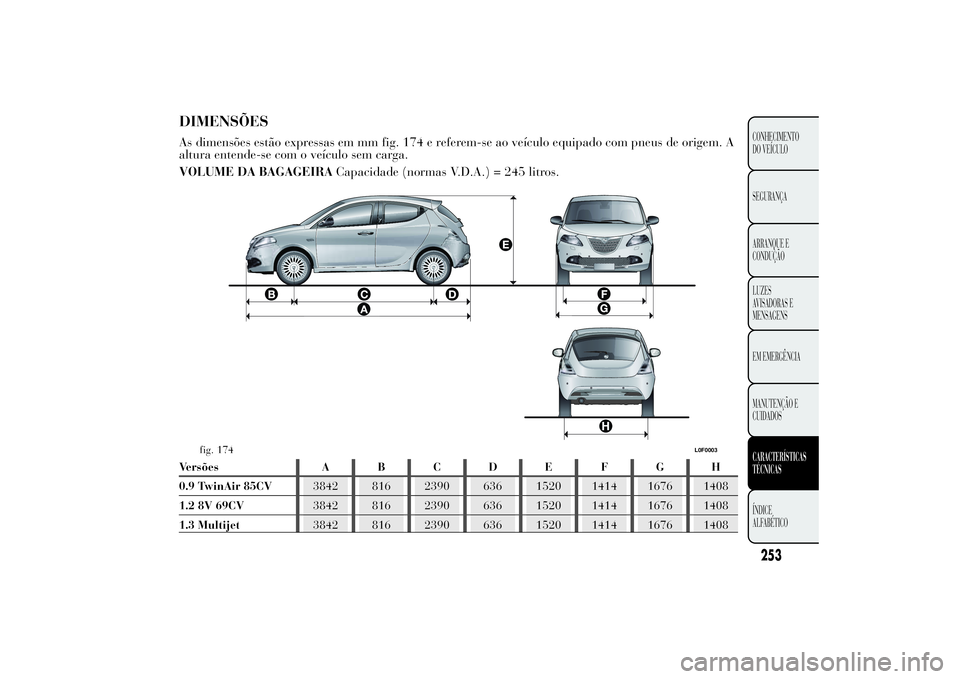

DIMENSÕESAs dimensões estão expressas em mm fig. 174 e referem-se ao veículo equipado com pneus de origem. A
altura entende-se com o veículo sem carga.
VOLUME DA BAGAGEIRACapacidade (normas V.D.A.) = 245 litros.Versões A B C D E F G H
0.9 TwinAir 85CV3842 816 2390 636 1520 1414 1676 1408
1.2 8V 69CV3842 816 2390 636 1520 1414 1676 1408
1.3 Multijet3842 816 2390 636 1520 1414 1676 1408
fig. 174
L0F0003
253CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICO

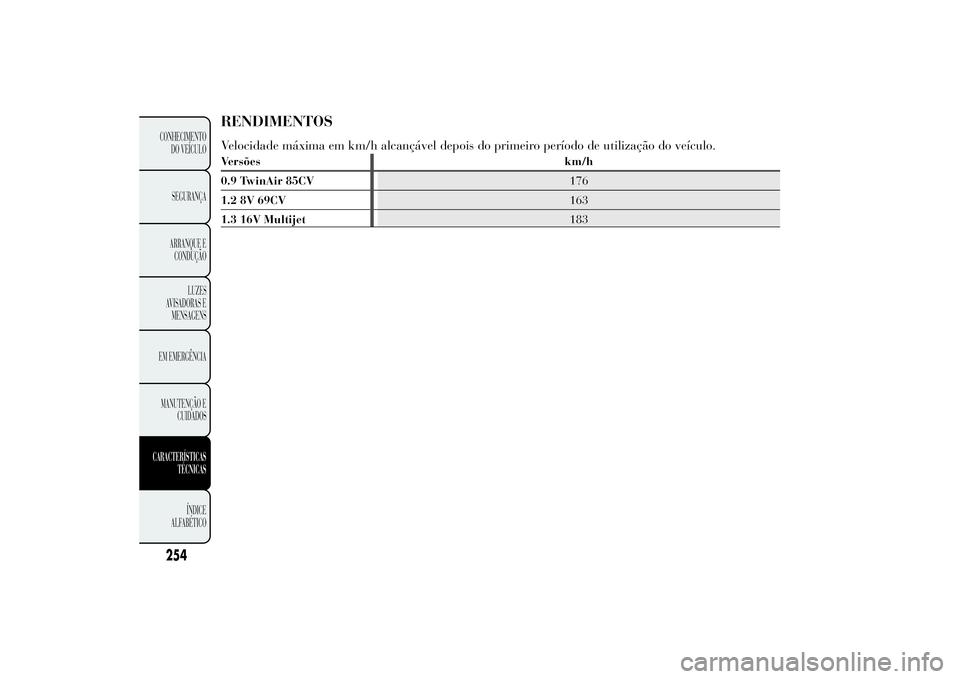

RENDIMENTOSVelocidade máxima em km/h alcançável depois do primeiro período de utilização do veículo.Versões km/h
0.9 TwinAir 85CV176
1.2 8V 69CV163
1.3 16V Multijet183
254CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

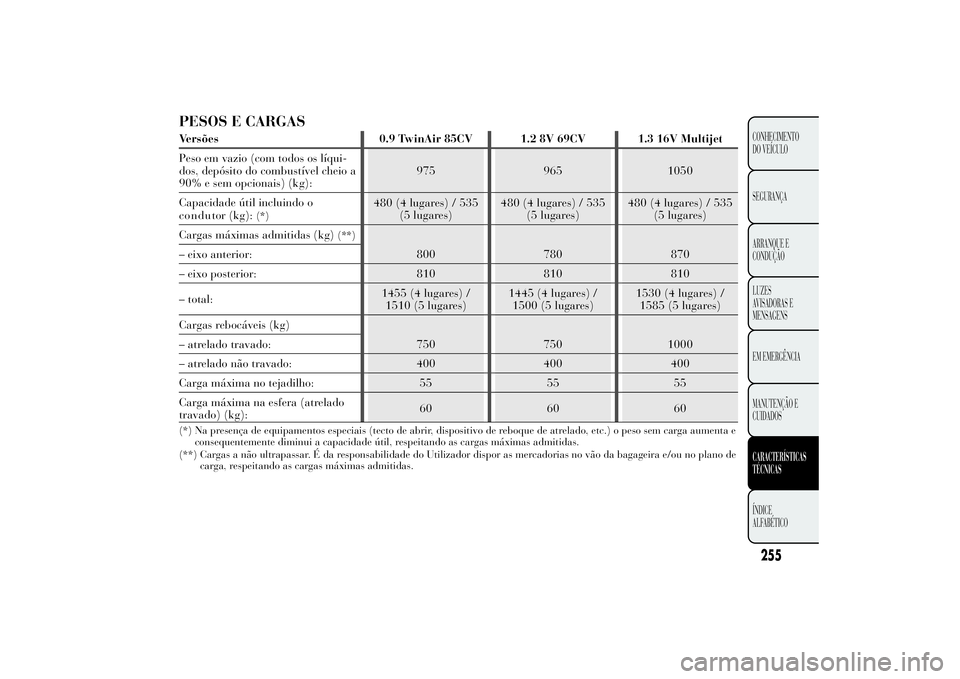

PESOS E CARGASVersões 0.9 TwinAir 85CV 1.2 8V 69CV 1.3 16V Multijet
Peso em vazio (com todos os líqui-
dos, depósito do combustível cheio a
90% e sem opcionais) (kg):975 965 1050
Capacidade útil incluindo o
(*)
480 (4 lugares) / 535
(5 lugares)480 (4 lugares) / 535
(5 lugares)480 (4 lugares) / 535
(5 lugares)
Cargas máximas admitidas (kg)
(**)
800 780 870 – eixo anterior:
– eixo posterior: 810 810 810
– total:1455 (4 lugares) /
1510 (5 lugares)1445 (4 lugares) /
1500 (5 lugares)1530 (4 lugares) /
1585 (5 lugares)
Cargas rebocáveis (kg)
750 750 1000 – atrelado travado:
– atrelado não travado: 400 400 400
Carga máxima no tejadilho: 55 55 55
Carga máxima na esfera (atrelado
travado) (kg):60 60 60
(*) Na presença de equipamentos especiais (tecto de abrir, dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta e
consequentemente diminui a capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de
carga, respeitando as cargas máximas admitidas.
255CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICO
condutor(kg):

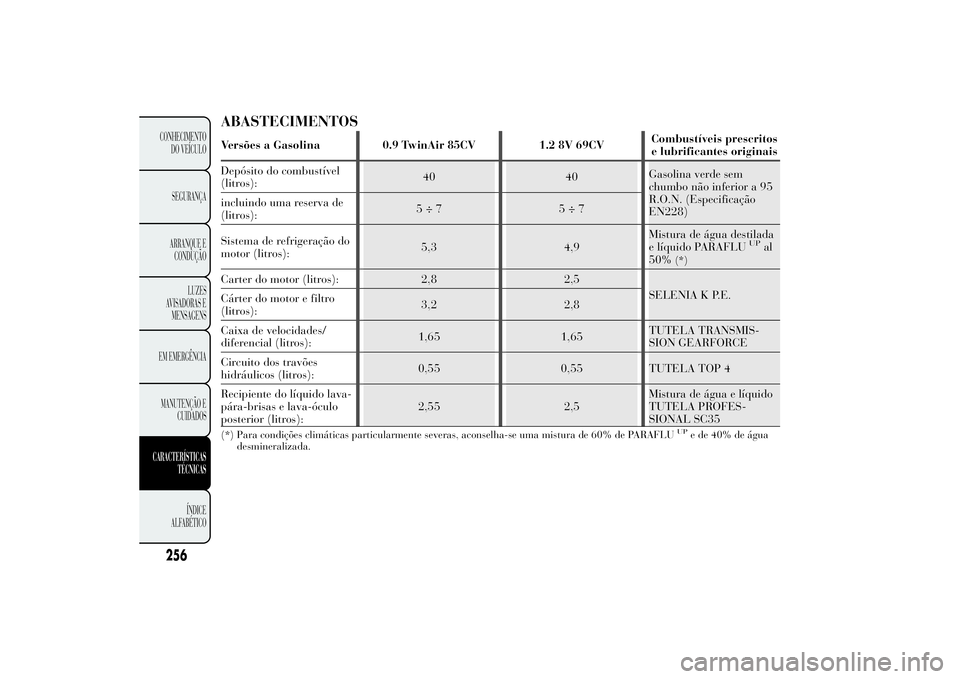

ABASTECIMENTOSVersões a Gasolina 0.9 TwinAir 85CV 1.2 8V 69CVCombustíveis prescritos
e lubrificantes originais
Depósito do combustível
(litros):40 40Gasolina verde sem
chumbo não inferior a 95
R.O.N. (Especificação
EN228) incluindo uma reserva de
(litros):5÷7 5÷7
Sistema de refrigeração do
motor (litros):5,3 4,9Mistura de água destilada
e líquido PARAFLU
UP
al
50%
(*)
Carter do motor (litros): 2,8 2,5
SELENIA K P.E.
Cárter do motor e filtro
(litros):3,2 2,8
Caixa de velocidades/
diferencial (litros):1,65 1,65TUTELA TRANSMIS-
SION GEARFORCE
Circuito dos travões
hidráulicos (litros):0,55 0,55 TUTELA TOP 4
Recipiente do líquido lava-
pára-brisas e lava-óculo
posterior (litros):2,55 2,5Mistura de água e líquido
TUTELA PROFES-
SIONAL SC35(*) Para condições climáticas particularmente severas, aconselha-se uma mistura de 60% de PARAFLU
UP
e de 40% de água
desmineralizada.
