161)Il liquido contenuto nella batteria è
velenoso e corrosivo. Evitare il contatto con
la pelle o gli occhi. Non avvicinarsi alla
batteria con fiamme libere o possibili fonti
di scintille: pericolo di esplosione e
incendio.
162)Se la vettura deve restare ferma per
lungo tempo in condizioni di freddo intenso
smontare la batteria e trasportarla in luogo
riscaldato, altrimenti si corre il rischio che
congeli.
ATTENZIONE
59)Attenzione, durante i rabbocchi, a non
confondere i vari tipi di liquidi: sono tutti
incompatibili fra di loro e si potrebbe
danneggiare gravemente la vettura.
60)Il livello dell’olio non deve mai superare
il riferimento MAX.
61)Non aggiungere olio con caratteristiche
diverse da quelle dell'olio già presente nel
motore.
62)L’impianto di raffreddamento motore
utilizza fluido protettivo anticongelante
PARAFLU
UP. Per eventuali rabbocchi
utilizzare fluido dello stesso tipo contenuto
nell’impianto di raffreddamento. Il fluido
PARAFLU
UPnon può essere miscelato
con qualsiasi altro tipo di fluido. Se si
dovesse verificare questa condizione
evitare assolutamente di avviare il motore e
contattare la Rete Assistenziale Lancia.
63)Evitare che il liquido freni, altamente
corrosivo, vada a contatto con le parti
verniciate. Se dovesse succedere lavare
immediatamente con acqua.64)Un montaggio scorretto di accessori
elettrici ed elettronici può causare gravi
danni alla vettura. Se dopo l'acquisto della
vettura si desidera installare degli accessori
(antifurto, radiotelefono, ecc...) rivolgersi
alla Rete Assistenziale Lancia, che saprà
suggerirvi i dispositivi più idonei e
soprattutto consigliare sulla necessità di
utilizzare una batteria con capacità
maggiorata.
ATTENZIONE
5)L’olio motore usato e il filtro dell’olio
sostituito contengono sostanze pericolose
per l’ambiente. Per la sostituzione dell’olio
e dei filtri consigliamo di rivolgersi alla
Rete Assistenziale Lancia.
6)L'olio del cambio esausto contiene
sostanze pericolose per l'ambiente. Per la
sostituzione dell'olio consigliamo di
rivolgersi alla Rete Assistenziale Lancia, che
è attrezzata per smaltire olio usato nel
rispetto della natura e delle norme di legge.
7)Le batterie contengono sostanze molto
pericolose per l'ambiente. Per la
sostituzione della batteria rivolgersi alla
Rete Assistenziale Lancia.
RICARICA DELLA
BATTERIA
163)
AVVERTENZA La descrizione della
procedura di ricarica della batteria è
riportata unicamente a titolo
informativo. Per l'esecuzione di tale
operazione, si raccomanda di rivolgersi
alla Rete Assistenziale Lancia.
AVVERTENZA Prima di procedere allo
stacco ed al successivo riattacco
dell'alimentazione elettrica alla batteria,
attendere almeno 1 minuto dal
posizionamento della chiave di
avviamento su STOP e dalla chiusura
della porta lato guida.
Si consiglia una ricarica lenta a basso
amperaggio per una durata di circa
24 ore. Una carica per lungo tempo
potrebbe danneggiare la batteria.
VERSIONI SENZA
SISTEMA START&STOP
(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedere
come segue:
scollegare il morsetto dal polo
negativo della batteria;
collegare ai poli della batteria i cavi
dell'apparecchio di ricarica, rispettando
le polarità;
149

accendere l'apparecchio di ricarica;
terminata la ricarica, spegnere
l'apparecchio prima di scollegarlo dalla
batteria;
ricollegare il morsetto al polo
negativo della batteria.
VERSIONI CON SISTEMA
START&STOP
(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedere
come segue:
disconnettere il connettore A fig. 119
(tramite azione sul pulsante B) dal
sensore C di monitoraggio dello stato
batteria installato sul polo negativo
D della batteria stessa;
collegare il cavo positivo
dell’apparecchio di ricarica al polo
positivo di batteria E ed il cavo negativo
al morsetto del sensore D come da
figura;
accendere l’apparecchio di ricarica.
Terminata la ricarica, spegnere
l’apparecchio;
dopo aver scollegato l’apparecchio
di ricarica, ricollegare il connettore A fig.
119 al sensore C come da figura.
ATTENZIONE
163)Non tentare di ricaricare una batteria
congelata: occorre prima disgelarla,
altrimenti si corre il rischio di esplosione.
Se vi è stato congelamento, occorre far
controllare la batteria prima della ricarica
da personale specializzato, per verificare
che gli elementi interni non si siano
danneggiati e che il contenitore non si sia
fessurato, con rischio di fuoriuscita di acido
velenoso e corrosivo.
TERGICRISTALLO/
TERGILUNOTTO
164)65)
Sostituzione spazzole
tergicristallo
Procedere come segue:
sollevare il braccio del tergicristallo,
premere la linguetta A fig. 120 della
molla di aggancio ed estrarre la
spazzola dal braccio;
montare la nuova spazzola
inserendo la linguetta nell'apposita sede
del braccio assicurandosi che sia
bloccata;
abbassare il braccio del tergicristallo
sul parabrezza.
119L0F0229C
120L0F0186C
150
MANUTENZIONE E CURA

Sostituzione spazzola
tergilunotto
Procedere come segue:
sollevare la copertura A fig. 121,
svitare il dado B e rimuovere il braccio
C;
posizionare correttamente il nuovo
braccio, stringere a fondo il dado B
e successivamente abbassare la
copertura A.
SPRUZZATORI
Lavacristallo
I getti del lavacristallo sono fissi. Se non
esce alcun getto, verificare innanzitutto
che sia presente il liquido nella
vaschetta del lavacristallo (vedere
paragrafo "Verifica dei livelli" in questo
capitolo). Controllare successivamente
che i fori d'uscita non siano otturati,
eventualmente pulirli usando uno spillo.AVVERTENZA Nelle versioni dotate di
tetto apribile, prima di azionare i getti
del lavacristallo, assicurarsi che il tetto
sia chiuso.
Lavalunotto
I getti del lavalunotto sono fissi. Il
cilindretto portagetti è ubicato sopra il
cristallo posteriore.
ATTENZIONE
164)Viaggiare con le spazzole del
tergicristallo/ tergilunotto consumate
rappresenta un grave rischio, perché
riduce la visibilità in caso di cattive
condizioni atmosferiche.
ATTENZIONE
65)Non azionare il tergicristallo con le
spazzole sollevate dal parabrezza.
SOLLEVAMENTO
DELLA VETTURA
Nel caso in cui si rendesse necessario
sollevare la vettura, recarsi presso la
Rete Assistenziale Lancia, che è
attrezzata di ponti a bracci o sollevatori
da officina.
121L0F0222C
151

FRENI
In funzione delle versioni/mercati la
vettura può essere dotata di rilevatori di
usura meccanici per le pastiglie dei
freni: una per ogni gruppo ruota.
Quando le guarnizioni dei freni stanno
per usurarsi, premendo il pedale del
freno, si avverte un leggero sibilo: tale
segnalazione dura per circa 100 km
(il chilometraggio varia in funzione dello
stile di guida e dal percorso).
In questi casi è comunque possibile,
procedendo con prudenza, proseguire
la marcia.
Rivolgersi tuttavia il più presto possibile
alla Rete Assistenziale Lancia per la
sostituzione delle pastiglie freno
usurate.
RUOTE E
PNEUMATICI
165) 166) 167) 168) 169)
AVVERTENZE
Per evitare danni agli pneumatici
seguire le seguenti precauzioni:
evitare frenate brusche, partenze in
sgommata ed urti violenti contro
marciapiedi, buche stradali ed ostacoli
e la marcia prolungata su strade
dissestate;
controllare periodicamente che gli
pneumatici non presentino tagli sui
fianchi, rigonfiamenti o irregolare
consumo del battistrada;
evitare di viaggiare con vettura
sovraccarica. Se si fora uno
pneumatico, fermarsi immediatamente
e sostituirlo;
lo pneumatico invecchia anche se
usato poco. Screpolature nella gomma
del battistrada e dei fianchi sono un
segnale di invecchiamento. se gli
pneumatici sono montati da più di 6
anni, farli controllare da personale
specializzato. Ricordarsi anche
di controllare con particolare cura il
ruotino di scorta (per versioni/mercati,
dove previsto);
ogni 10-15 mila chilometri effettuare
l'avvicendamento degli pneumatici,
tra anteriori e posteriori, mantenendoli
dallo stesso lato vettura per non
invertire il senso di rotazione;
in caso di sostituzione, montare
sempre pneumatici nuovi, evitando
quelli di provenienza dubbia;
sostituendo uno pneumatico, è
opportuno sostituirne anche la valvola
di gonfiaggio.
evitare di viaggiare con pneumatici
parzialmente o completamente sgonfi in
quanto potrebbero compromettere la
sicurezza e danneggiare gli pneumatici
in modo irreparabile.
ATTENZIONE
165)La tenuta di strada della vettura
dipende anche dalla corretta pressione di
gonfiaggio degli pneumatici.
166)Una pressione troppo bassa provoca
il surriscaldamento dello pneumatico con
possibilità di gravi danni allo stesso.
167)Non effettuate la rotazione "a croce"
degli pneumatici, spostandoli dal lato
destro della vettura a quello sinistro
e viceversa.
152
MANUTENZIONE E CURA

168)Non effettuare trattamenti di
riverniciatura di cerchi e ruote in lega che
richiedano l'utilizzo di temperature superiori
a 150°C. Le caratteristiche meccaniche
delle ruote potrebbero essere
compromesse.
169)Viaggiare con pneumatici
parzialmente oppure completamente sgonfi
può causare problemi di sicurezza e
danneggiare in modo irrimediabile
lo pneumatico interessato.CARROZZERIA
CONSERVAZIONE DELLA
CARROZZERIA
Vernice
In caso di abrasioni o rigature profonde
provvedere subito a far eseguire i
necessari ritocchi, per evitare
formazioni di ruggine.
La manutenzione della vernice consiste
nel lavaggio, la cui periodicità dipende
dalle condizioni e dall’ambiente d’uso.
Ad esempio, nelle zone con alto
inquinamento atmosferico, o se si
percorrono strade cosparse di sale
antighiaccio è bene lavare più
frequentemente la vettura.
Per un corretto lavaggio della vettura
procedere come segue:
se si lava la vettura in un impianto
automatico asportare l’antenna dal
tetto onde evitare di danneggiarla;
se presenti eventuali stickers
decorativi e se per il lavaggio della
vettura si utilizzano vaporizzatori
o pulitrici ad alta pressione, mantenere
una distanza di almeno 40 cm dalla
carrozzeria per evitarne danni e
alterazioni;
bagnare la carrozzeria con un getto
di acqua a bassa pressione;
passare sulla carrozzeria una
spugna con una leggera soluzione
detergente risciacquando di frequente
la spugna;
risciacquare bene con acqua ed
asciugare con getto d’aria o pelle
scamosciata.
Durante l’asciugatura, curare
soprattutto le parti meno in vista (es.
vani porte, cofano, contorno fari, ecc...)
in cui l’acqua può ristagnare più
facilmente. Si consiglia di non portare
subito la vettura in ambiente chiuso, ma
lasciarla all’aperto in modo da favorire
l’evaporazione dell’acqua.
Non lavare la vettura dopo una sosta al
sole o con il cofano motore caldo: si
può alterare la brillantezza della vernice.
Le parti in plastica esterne devono
essere pulite con la stessa procedura
seguita per il normale lavaggio della
vettura.
Evitare il più possibile di parcheggiare la
vettura sotto gli alberi; le sostanze
resinose conferiscono un aspetto
opaco alla vernice ed incrementano le
possibilità di innesco di corrosione.
AVVERTENZA Gli escrementi di uccelli
devono essere lavati immediatamente e
con cura, in quanto la loro acidità è
particolarmente aggressiva.
66)8)
153

Vetri
Utilizzare detergenti specifici e panni
ben puliti per non rigarli o alterarne
la trasparenza.
AVVERTENZA Per non danneggiare le
resistenze elettriche presenti sulla
superficie interna del lunotto posteriore,
strofinare delicatamente seguendo il
senso delle resistenze stesse.
Proiettori anteriori
Utilizzare un panno morbido, non
asciutto, imbevuto di acqua e sapone
per autovetture.
AVVERTENZA Nell'operazione di pulizia
dei trasparenti in plastica dei proiettori
anteriori, non utilizzare sostanze
aromatiche (ad es. benzina) oppure
chetoni (ad es. acetone).
AVVERTENZA In caso di pulizia
mediante una lancia ad acqua,
mantenere il getto d'acqua ad una
distanza di almeno 20 cm dai proiettori.Vano motore
Alla fine di ogni stagione invernale
effettuare un accurato lavaggio del vano
motore, avendo cura di non insistere
direttamente con getto d’acqua sulle
centraline elettroniche ed in
corrispondenza dei motorini
tergicristalli. Per questa operazione,
rivolgersi ad officine specializzate.
AVVERTENZA Il lavaggio deve essere
eseguito a motore freddo e chiave
di avviamento in posizione STOP. Dopo
il lavaggio accertarsi che le varie
protezioni (es. cappucci in gomma e
ripari vari) non siano rimosse o
danneggiate.
ATTENZIONE
66)Allo scopo di mantenere intatte le
caratteristiche estetiche della verniciatura si
consiglia di non utilizzare prodotti abrasivi
e/o lucidanti per la toelettatura della
vettura.
ATTENZIONE
8)I detersivi inquinano le acque. Effettuare
il lavaggio della vettura solo in zone
attrezzate per la raccolta e la depurazione
dei liquidi impiegati per il lavaggio
stesso.
154
MANUTENZIONE E CURA

DATI TECNICI
Quanto può essere utile per capire
com'è fatta e come funziona la Sua
vettura è contenuto in questo capitolo e
illustrato con dati, tabelle e grafici. Per
l'appassionato, il tecnico, ma anche
semplicemente per chi vuol conoscere
in ogni dettaglio la propria vettura.DATI PER L'IDENTIFICAZIONE ........156
MOTORE ........................................157
RUOTE............................................160
DIMENSIONI ...................................163
PESI ................................................164
RIFORNIMENTI ...............................166
FLUIDI E LUBRIFICANTI ..................168
PRESTAZIONI .................................171
CONSUMO DI COMBUSTIBILE ......172
EMISSIONI DI CO
2........................173
DISPOSIZIONI PER
TRATTAMENTO VETTURA A FINE
CICLO VITA .....................................174
155

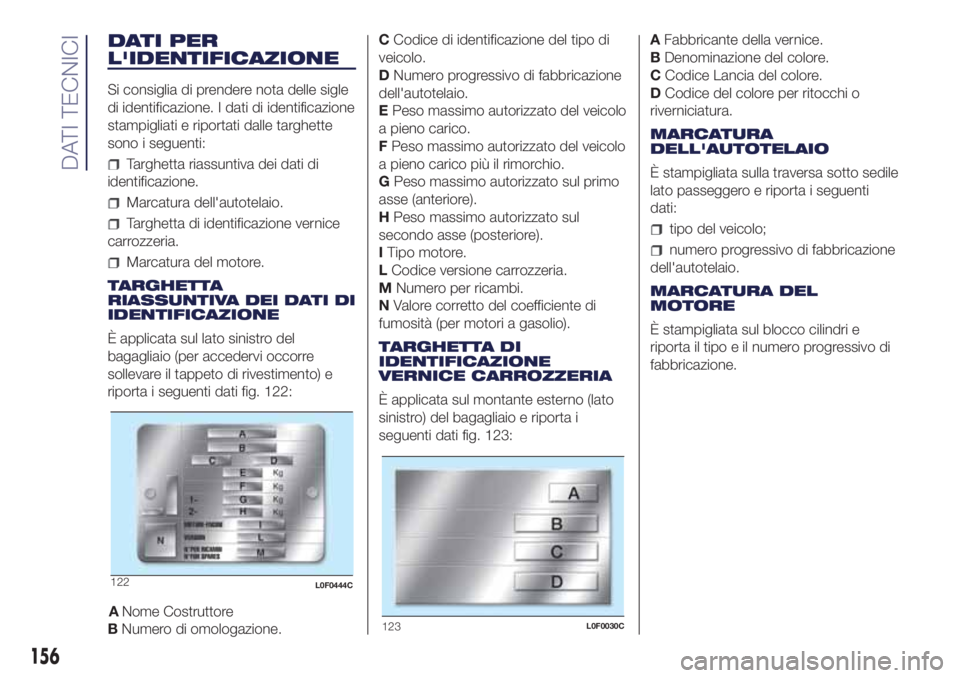

DATI PER
L'IDENTIFICAZIONE
Si consiglia di prendere nota delle sigle
di identificazione. I dati di identificazione
stampigliati e riportati dalle targhette
sono i seguenti:
Targhetta riassuntiva dei dati di
identificazione.
Marcatura dell'autotelaio.
Targhetta di identificazione vernice
carrozzeria.
Marcatura del motore.
TARGHETTA
RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
È applicata sul lato sinistro del
bagagliaio (per accedervi occorre
sollevare il tappeto di rivestimento) e
riporta i seguenti dati fig. 122:
BNumero di omologazione.CCodice di identificazione del tipo di
veicolo.
DNumero progressivo di fabbricazione
dell'autotelaio.
EPeso massimo autorizzato del veicolo
a pieno carico.
FPeso massimo autorizzato del veicolo
a pieno carico più il rimorchio.
GPeso massimo autorizzato sul primo
asse (anteriore).
HPeso massimo autorizzato sul
secondo asse (posteriore).
ITipo motore.
LCodice versione carrozzeria.
MNumero per ricambi.
NValore corretto del coefficiente di
fumosità (per motori a gasolio).
TARGHETTA DI
IDENTIFICAZIONE
VERNICE CARROZZERIA
È applicata sul montante esterno (lato
sinistro) del bagagliaio e riporta i
seguenti dati fig. 123:AFabbricante della vernice.
BDenominazione del colore.
CCodice Lancia del colore.
DCodice del colore per ritocchi o
riverniciatura.
MARCATURA
DELL'AUTOTELAIO
È stampigliata sulla traversa sotto sedile
lato passeggero e riporta i seguenti
dati:
tipo del veicolo;
numero progressivo di fabbricazione
dell'autotelaio.
MARCATURA DEL
MOTORE
È stampigliata sul blocco cilindri e
riporta il tipo e il numero progressivo di
fabbricazione.
122L0F0444C
123L0F0030C
156
DATI TECNICI
A
Nome Costruttore

MOTORE
Versioni
0.9 TwinAir 80CV(*)0.9 TwinAir 85CV
Codice tipo 312A5000 312A2000
Ciclo Otto Otto
Numero e posizione cilindri 2 in linea 2 in linea
Diametro e corsa stantuffi (mm) 80,5 x 86,0 80,5 x 86,0
Cilindrata totale (cm³) 875 875
Rapporto di compressione 10 10
Potenza massima (CEE) (kW) 59
62,5/57
(**)
Potenza massima (CEE) (CV) 80
85/77,5(**)
regime corrispondente (giri/min) 5500 5500
Coppia massima (CEE) (Nm) 145
145/100
(**)
Coppia massima (CEE) (kgm) 14,8
14,8/10,2(**)
regime corrispondente (giri/min) 1900
1900/2000(**)
Candele di accensione NGK PLKR9C8 NGK PLKR9C8
CombustibileBenzina verde senza piombo 95 R.O.N.
(Specifica EN228)Benzina verde senza piombo 95 R.O.N.
(Specifica EN228)
(*) Per versioni/mercati, dove previsto
(**) Con tasto ECO premuto
157

Versioni 1.2 8V 69CV 1.3 16V Multijet
Codice tipo 169A4000 312B1000
Ciclo Otto Diesel
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 70,8 x 78,86 69,6 x 82
Cilindrata totale (cm³) 1242 1248
Rapporto di compressione 11,1 16,8
Potenza massima (CEE) (kW) 51 70
Potenza massima (CEE) (CV) 69 95
regime corrispondente (giri/min) 5500 3750
Coppia massima (CEE) (Nm) 102 200
Coppia massima (CEE) (kgm) 10,4 20,4
regime corrispondente (giri/min) 3000 1500
Candele di accensioneNGK ZKR7A-10 oppure CHAMPION
RA8MCX4-
CombustibileBenzina verde senza piombo 95 R.O.N.
(Specifica EN228)Gasolio per autotrazione (Specifica EN590)
158
DATI TECNICI
