Lancia Ypsilon 2020 Kezelési és karbantartási útmutató (in Hungarian)

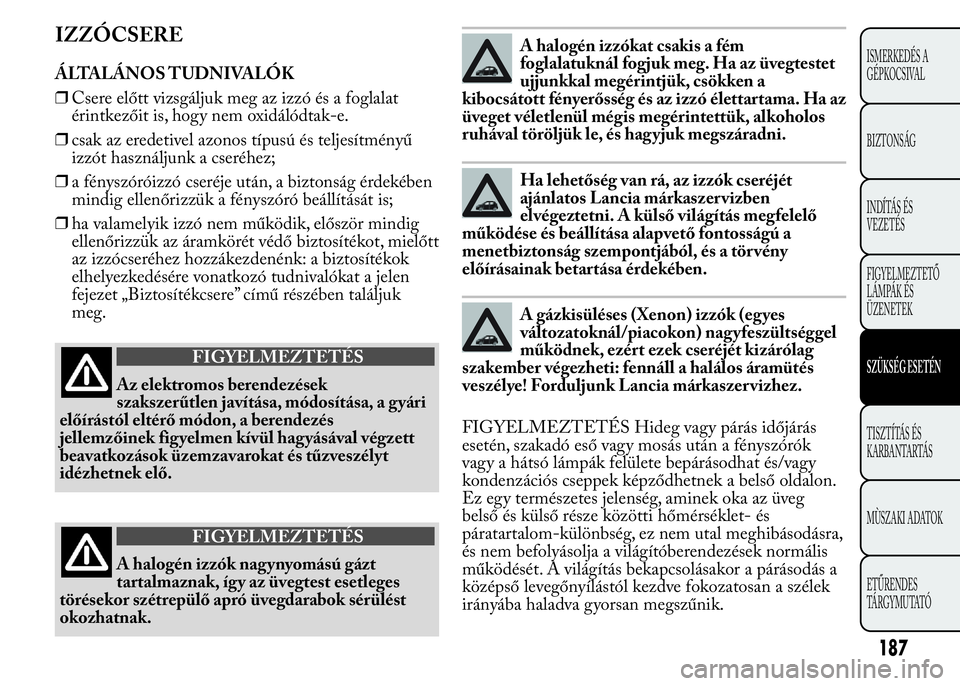

IZZÓCSERE
ÁLTALÁNOS TUDNIVALÓK
❒Csere előtt vizsgáljuk meg az izzó és a foglalat
érintkezőit is, hogy nem oxidálódtak-e.
❒csak az eredetivel azonos típusú és teljesítményű
izzót használjunk a cseréhez;
❒a fényszóróizzó cseréje után, a biztonság érdekében
mindig ellenőrizzük a fényszóró beállítását is;
❒ha valamelyik izzó nem működik, először mindig
ellenőrizzük az áramkörét védő biztosítékot, mielőtt
az izzócseréhez hozzákezdenénk: a biztosítékok
elhelyezkedésére vonatkozó tudnivalókat a jelen
fejezet „Biztosítékcsere” című részében találjuk
meg.
FIGYELMEZTETÉS
Az elektromos berendezések
szakszerűtlen javítása, módosítása, a gyári
előírástól eltérő módon, a berendezés
jellemzőinek figyelmen kívül hagyásával végzett
beavatkozások üzemzavarokat és tűzveszélyt
idézhetnek elő.
FIGYELMEZTETÉS
A halogén izzók nag ynyomású gázt
tartalmaznak, így az üvegtest esetleges
törésekor szétrepülő apró üvegdarabok sérülést
okozhatnak.
A halogén izzókat csakis a fém
foglalatuknál fogjuk meg. Ha az üvegtestet
ujjunkkal megérintjük, csökken a
kibocsátott fényerősség és az izzó élettartama. Ha az
üveget véletlenül mégis megérintettük, alkoholos
ruhával töröljük le, és hagyjuk megszáradni.
Ha lehetőség van rá, az izzók cseréjét
ajánlatos Lancia márkaszer vizben
elvégeztetni. A külső világítás megfelelő
működése és beállítása alapvető fontosságú a
menetbiztonság szempontjából, és a tör vény
előírásainak betartása érdekében.
A gázkisüléses (Xenon) izzók (eg yes
változatoknál/piacokon) nag yfeszültséggel
működnek, ezért ezek cseréjét kizárólag
szakember végezheti: fennáll a halálos áramütés
veszélye! Forduljunk Lancia márkaszer vizhez.
FIGYELMEZTETÉS Hideg vagy párás időjárás
esetén, szakadó eső vagy mosás után a fényszórók
vagy a hátsó lámpák felülete bepárásodhat és/vagy
kondenzációs cseppek képződhetnek a belső oldalon.
Ez egy természetes jelenség, aminek oka az üveg
belső és külső része közötti hőmérséklet- és
páratartalom-különbség, ez nem utal meghibásodásra,
és nem befolyásolja a világítóberendezések normális
működését. A világítás bekapcsolásakor a párásodás a
középső levegőnyílástól kezdve fokozatosan a szélek
irányába haladva gyorsan megszűnik.
187
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

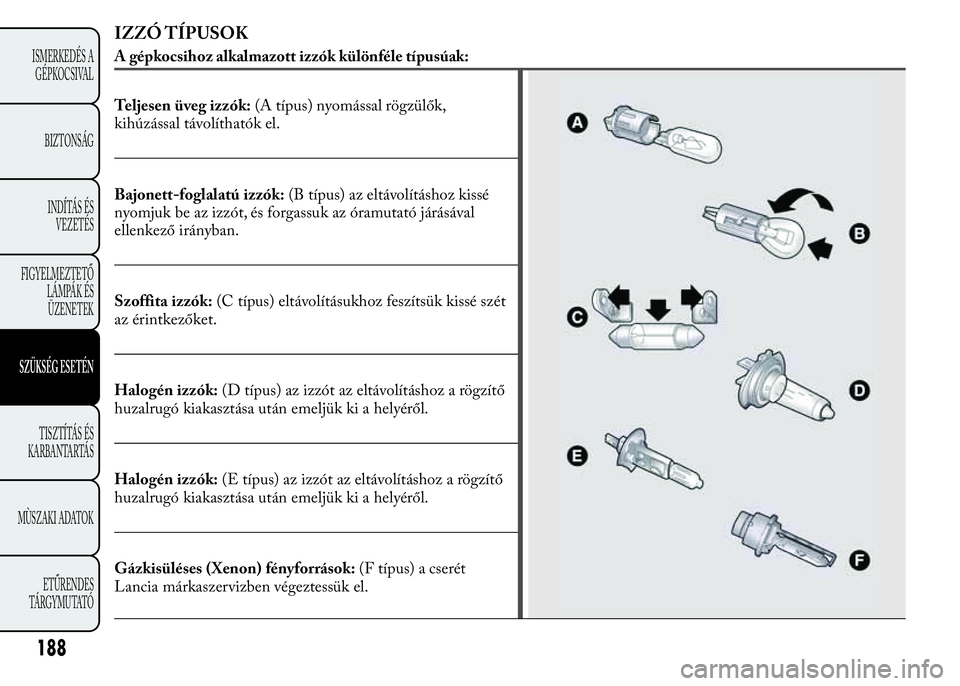

IZZÓ TÍPUSOK
A gépkocsihoz alkalmazott izzók különféle típusúak:
Teljesen üveg izzók:(A típus) nyomással rögzülők,
kihúzással távolíthatók el.
Bajonett-foglalatú izzók:(B típus) az eltávolításhoz kissé
nyomjuk be az izzót, és forgassuk az óramutató járásával
ellenkező irányban.
Szoffita izzók:(C típus) eltávolításukhoz feszítsük kissé szét
az érintkezőket.
Halogén izzók:(D típus) az izzót az eltávolításhoz a rögzítő
huzalrugó kiakasztása után emeljük ki a helyéről.
Halogén izzók:(E típus) az izzót az eltávolításhoz a rögzítő
huzalrugó kiakasztása után emeljük ki a helyéről.
Gázkisüléses (Xenon) fényforrások:(F típus) a cserét
Lancia márkaszervizben végeztessük el.
188
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

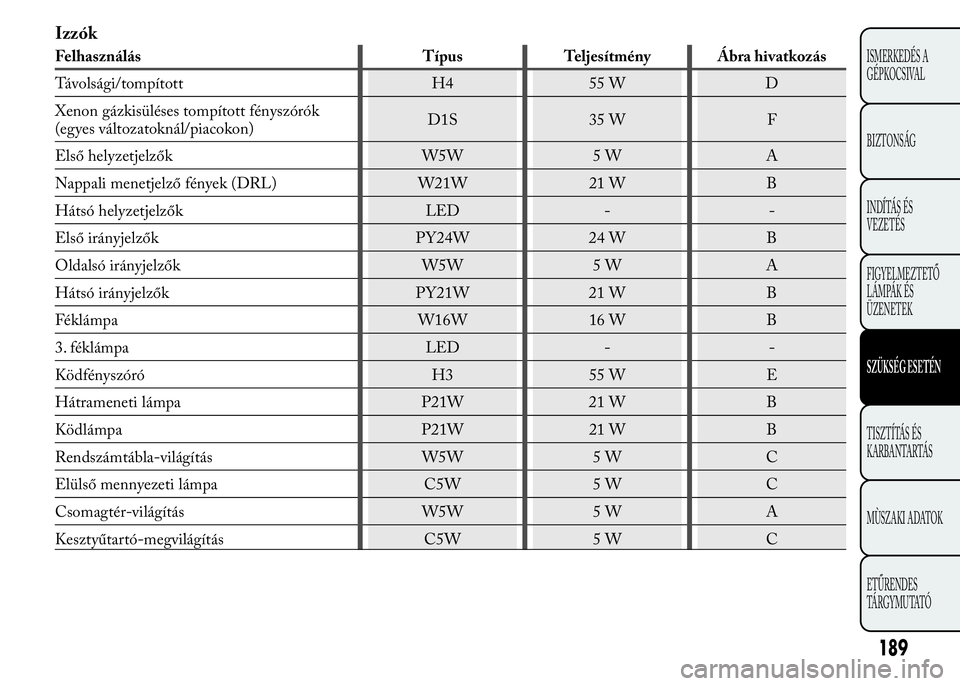

Izzók
Felhasználás Típus Teljesítmény Ábra hivatkozás
Távolsági/tompított H4 55 W D
Xenon gázkisüléses tompított fényszórók
(egyes változatoknál/piacokon)D1S 35 W F
Első helyzetjelzők W5W 5 W A
Nappali menetjelző fények (DRL) W21W 21 W B
Hátsó helyzetjelzők LED - -
Első irányjelzők PY24W 24 W B
Oldalsó irányjelzők W5W 5 W A
Hátsó irányjelzők PY21W 21 W B
Féklámpa W16W 16 W B
3. féklámpa LED - -
Ködfényszóró H3 55 W E
Hátrameneti lámpa P21W 21 W B
Ködlámpa P21W 21 W B
Rendszámtábla-világítás W5W 5 W C
Elülső mennyezeti lámpa C5W 5 W C
Csomagtér-világítás W5W 5 W A
Kesztyűtartó-megvilágítás C5W 5 W C
189
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

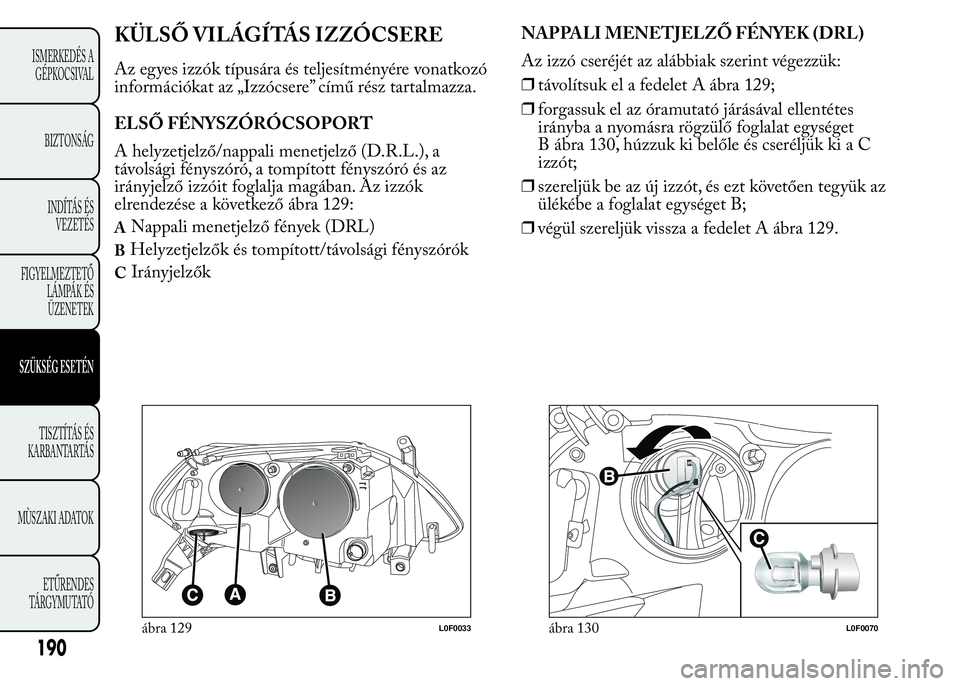

KÜLSŐ VILÁGÍTÁS IZZÓCSERE
Az egyes izzók típusára és teljesítményére vonatkozó
információkat az „Izzócsere” című rész tartalmazza.
ELSŐ FÉNYSZÓRÓCSOPORT
A helyzetjelző/nappali menetjelző (D.R.L.), a
távolsági fényszóró, a tompított fényszóró és az
irányjelző izzóit foglalja magában. Az izzók
elrendezése a következő ábra 129:
ANappali menetjelző fények (DRL)
BHelyzetjelzők és tompított/távolsági fényszórók
CIrányjelzőkNAPPALI MENETJELZŐ FÉNYEK (DRL)
Az izzó cseréjét az alábbiak szerint végezzük:
❒távolítsuk el a fedelet A ábra 129;
❒forgassuk el az óramutató járásával ellentétes
irányba a nyomásra rögzülő foglalat egységet
B ábra 130, húzzuk ki belőle és cseréljük ki a C
izzót;
❒szereljük be az új izzót, és ezt követően tegyük az
ülékébe a foglalat egységet B;
❒végül szereljük vissza a fedelet A ábra 129.
ábra 129L0F0033ábra 130L0F0070
190
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

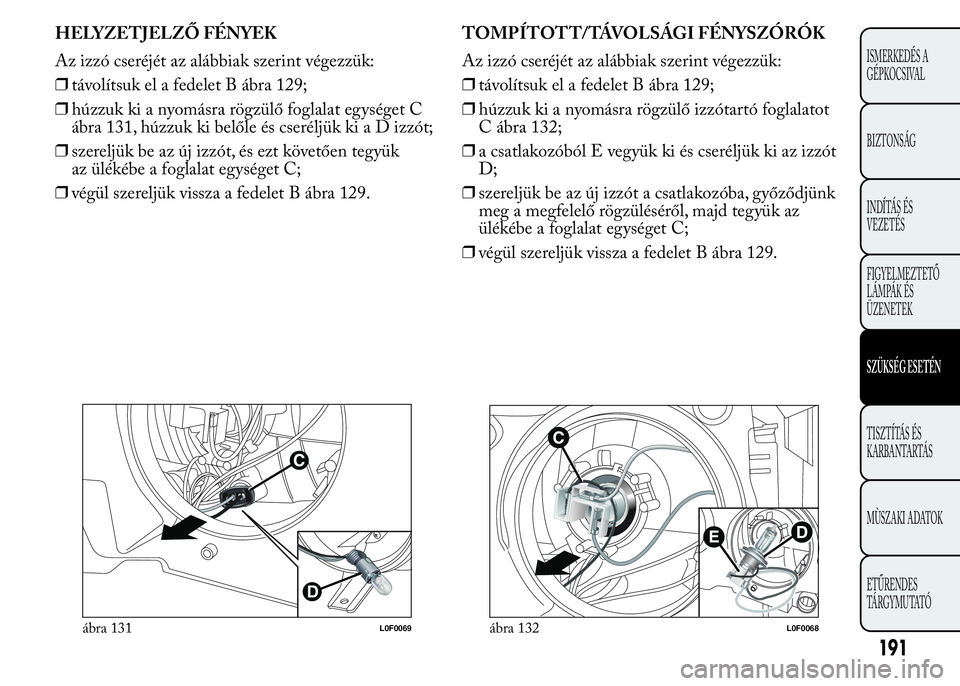

HELYZETJELZŐ FÉNYEK
Az izzó cseréjét az alábbiak szerint végezzük:
❒távolítsuk el a fedelet B ábra 129;
❒húzzuk ki a nyomásra rögzülő foglalat egységet C
ábra 131, húzzuk ki belőle és cseréljük ki a D izzót;
❒szereljük be az új izzót, és ezt követően tegyük
az ülékébe a foglalat egységet C;
❒végül szereljük vissza a fedelet B ábra 129.TOMPÍTOTT/TÁVOLSÁGI FÉNYSZÓRÓK
Az izzó cseréjét az alábbiak szerint végezzük:
❒távolítsuk el a fedelet B ábra 129;
❒húzzuk ki a nyomásra rögzülő izzótartó foglalatot
C ábra 132;
❒a csatlakozóból E vegyük ki és cseréljük ki az izzót
D;
❒szereljük be az új izzót a csatlakozóba, győződjünk
meg a megfelelő rögzüléséről, majd tegyük az
ülékébe a foglalat egységet C;
❒végül szereljük vissza a fedelet B ábra 129.
ábra 131L0F0069ábra 132L0F0068
191
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

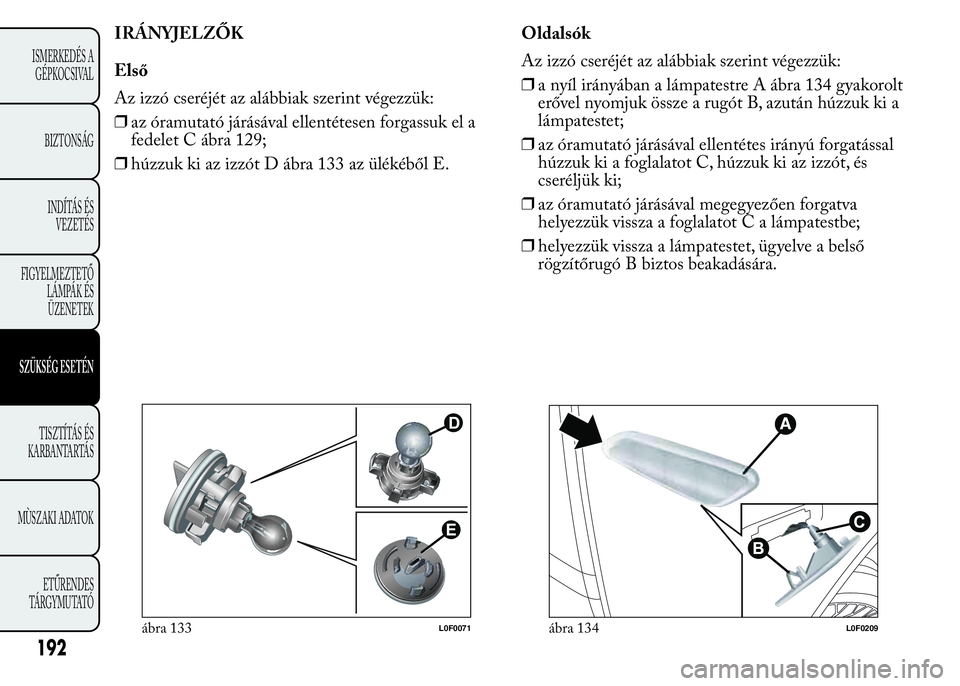

IRÁNYJELZŐK
Első
Az izzó cseréjét az alábbiak szerint végezzük:
❒az óramutató járásával ellentétesen forgassuk el a
fedelet C ábra 129;
❒húzzuk ki az izzót D ábra 133 az ülékéből E.Oldalsók
Az izzó cseréjét az alábbiak szerint végezzük:
❒a nyíl irányában a lámpatestre A ábra 134 gyakorolt
erővel nyomjuk össze a rugót B, azután húzzuk ki a
lámpatestet;
❒az óramutató járásával ellentétes irányú forgatással
húzzuk ki a foglalatot C, húzzuk ki az izzót, és
cseréljük ki;
❒az óramutató járásával megegyezően forgatva
helyezzük vissza a foglalatot C a lámpatestbe;
❒helyezzük vissza a lámpatestet, ügyelve a belső
rögzítőrugó B biztos beakadására.
ábra 133L0F0071ábra 134L0F0209
192
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

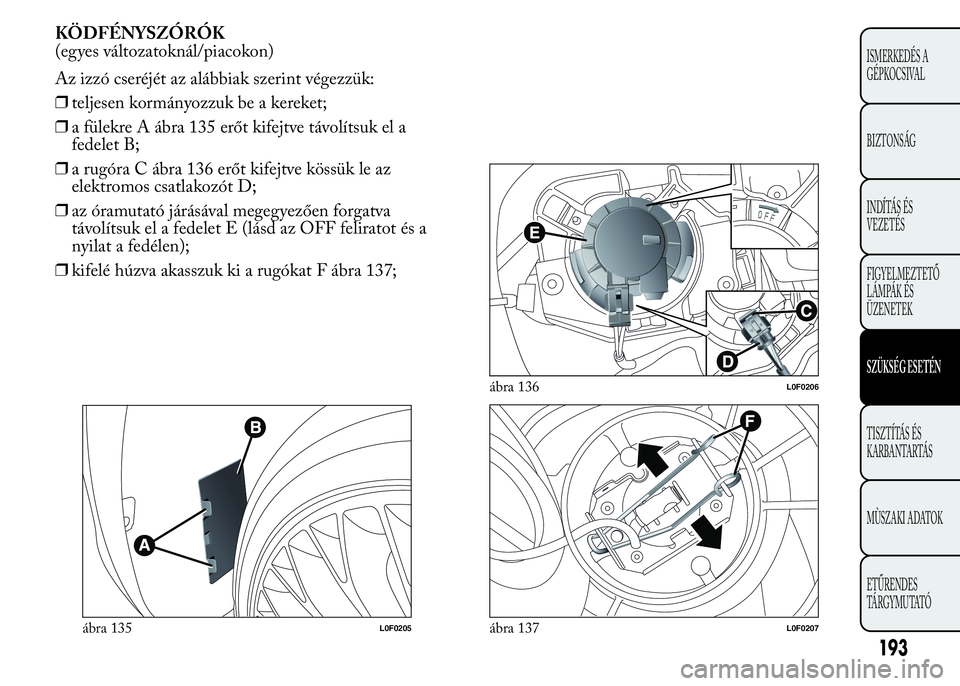

KÖDFÉNYSZÓRÓK
(egyes változatoknál/piacokon)
Az izzó cseréjét az alábbiak szerint végezzük:
❒teljesen kormányozzuk be a kereket;
❒a fülekre A ábra 135 erőt kifejtve távolítsuk el a
fedelet B;
❒a rugóra C ábra 136 erőt kifejtve kössük le az
elektromos csatlakozót D;
❒az óramutató járásával megegyezően forgatva
távolítsuk el a fedelet E (lásd az OFF feliratot és a
nyilat a fedélen);
❒kifelé húzva akasszuk ki a rugókat F ábra 137;
ábra 135L0F0205
ábra 136L0F0206
ábra 137L0F0207
193
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

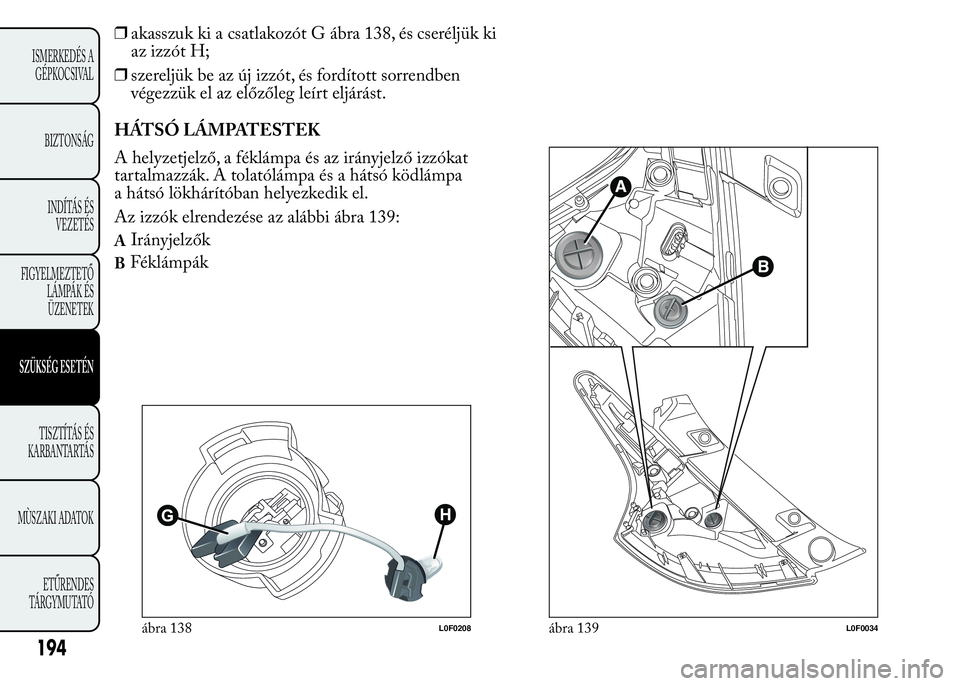

❒akasszuk ki a csatlakozót G ábra 138, és cseréljük ki
az izzót H;
❒szereljük be az új izzót, és fordított sorrendben
végezzük el az előzőleg leírt eljárást.
HÁTSÓ LÁMPATESTEK
A helyzetjelző, a féklámpa és az irányjelző izzókat
tartalmazzák. A tolatólámpa és a hátsó ködlámpa
a hátsó lökhárítóban helyezkedik el.
Az izzók elrendezése az alábbi ábra 139:
AIrányjelzők
BFéklámpák
ábra 138L0F0208ábra 139L0F0034
194
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

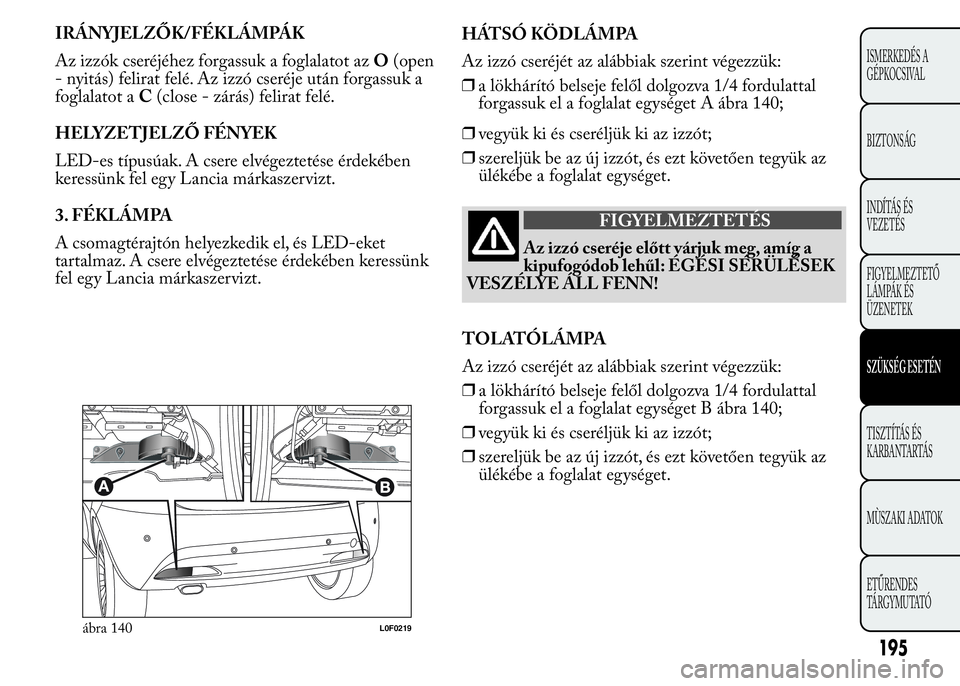

IRÁNYJELZŐK/FÉKLÁMPÁK
Az izzók cseréjéhez forgassuk a foglalatot azO(open
- nyitás) felirat felé. Az izzó cseréje után forgassuk a
foglalatot aC(close - zárás) felirat felé.
HELYZETJELZŐ FÉNYEK
LED-es típusúak. A csere elvégeztetése érdekében
keressünk fel egy Lancia márkaszervizt.
3. FÉKLÁMPA
A csomagtérajtón helyezkedik el, és LED-eket
tartalmaz. A csere elvégeztetése érdekében keressünk
fel egy Lancia márkaszervizt.HÁTSÓ KÖDLÁMPA
Az izzó cseréjét az alábbiak szerint végezzük:
❒a lökhárító belseje felől dolgozva 1/4 fordulattal
forgassuk el a foglalat egységet A ábra 140;
❒vegyük ki és cseréljük ki az izzót;
❒szereljük be az új izzót, és ezt követően tegyük az
ülékébe a foglalat egységet.
FIGYELMEZTETÉS
Az izzó cseréje előtt várjuk meg, amíg a
kipufogódob lehűl: ÉGÉSI SÉRÜLÉSEK
VESZÉLYE ÁLL FENN!
TOLATÓLÁMPA
Az izzó cseréjét az alábbiak szerint végezzük:
❒a lökhárító belseje felől dolgozva 1/4 fordulattal
forgassuk el a foglalat egységet B ábra 140;
❒vegyük ki és cseréljük ki az izzót;
❒szereljük be az új izzót, és ezt követően tegyük az
ülékébe a foglalat egységet.
ábra 140L0F0219
195
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

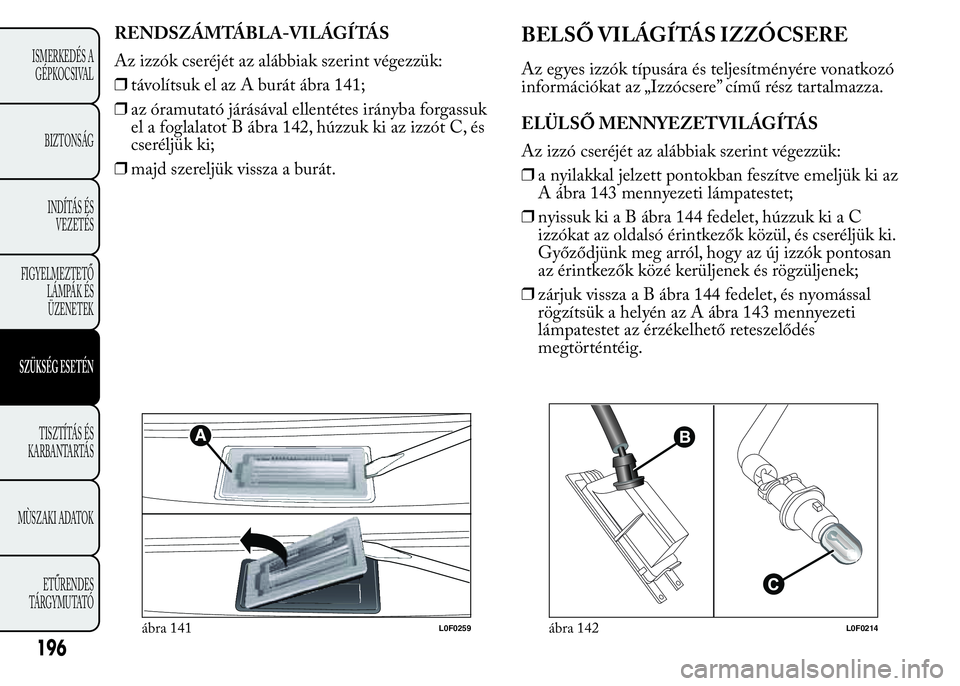

RENDSZÁMTÁBLA-VILÁGÍTÁS
Az izzók cseréjét az alábbiak szerint végezzük:
❒távolítsuk el az A burát ábra 141;
❒az óramutató járásával ellentétes irányba forgassuk
el a foglalatot B ábra 142, húzzuk ki az izzót C, és
cseréljük ki;
❒majd szereljük vissza a burát.BELSŐ VILÁGÍTÁS IZZÓCSERE
Az egyes izzók típusára és teljesítményére vonatkozó
információkat az „Izzócsere” című rész tartalmazza.
ELÜLSŐ MENNYEZETVILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontokban feszítve emeljük ki az
A ábra 143 mennyezeti lámpatestet;
❒nyissuk ki a B ábra 144 fedelet, húzzuk ki a C
izzókat az oldalsó érintkezők közül, és cseréljük ki.
Győződjünk meg arról, hogy az új izzók pontosan
az érintkezők közé kerüljenek és rögzüljenek;
❒zárjuk vissza a B ábra 144 fedelet, és nyomással
rögzítsük a helyén az A ábra 143 mennyezeti
lámpatestet az érzékelhető reteszelődés
megtörténtéig.
ábra 141L0F0259ábra 142L0F0214
