Lancia Ypsilon 2020 Kezelési és karbantartási útmutató (in Hungarian)

EMELŐ
Jegyezzük meg a következőket:
❒a kocsiemelő tömege 1,76 kg;
❒a kocsiemelő nem igényel beállítást;
❒a kocsiemelő nem javítható; meghibásodás esetén
másik eredetire kell cserélni;
❒a meghajtókar kivételével semmilyen szerszám nem
szerelhető a kocsiemelőre.
A kerékcserét az alábbiak szerint végezzük el:
❒állítsuk meg a gépkocsit olyan helyen, ahol a
kerékcserét biztonságosan és a forgalom zavarása
nélkül végre lehet hajtani. A talaj lehetőleg sík
és kellően szilárd legyen;
❒állítsuk le a motort, húzzuk be a kéziféket, és
kapcsoljuk az első vagy a hátrameneti
sebességfokozatot. Vegyük fel a (törvényileg
kötelezően előírt) fényvisszaverő mellényt, mielőtt
kiszállunk a gépkocsiból;
❒nyissuk ki a csomagteret, húzzuk meg a nyelvet A
ábra 115, és emeljük fel a kárpitot;
❒a szerszámtartóban elhelyezkedő A ábra 116 kulcs
segítségével, hajtsuk ki a rögzítőszerkezetet, fogjuk
megaBszerszámtartót, és helyezzük azt el a
cserélendő kerék közelében. Ezután vegyük elő a C
szükségpótkereket;
ábra 115L0F0099
ábra 116L0F0183
177
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

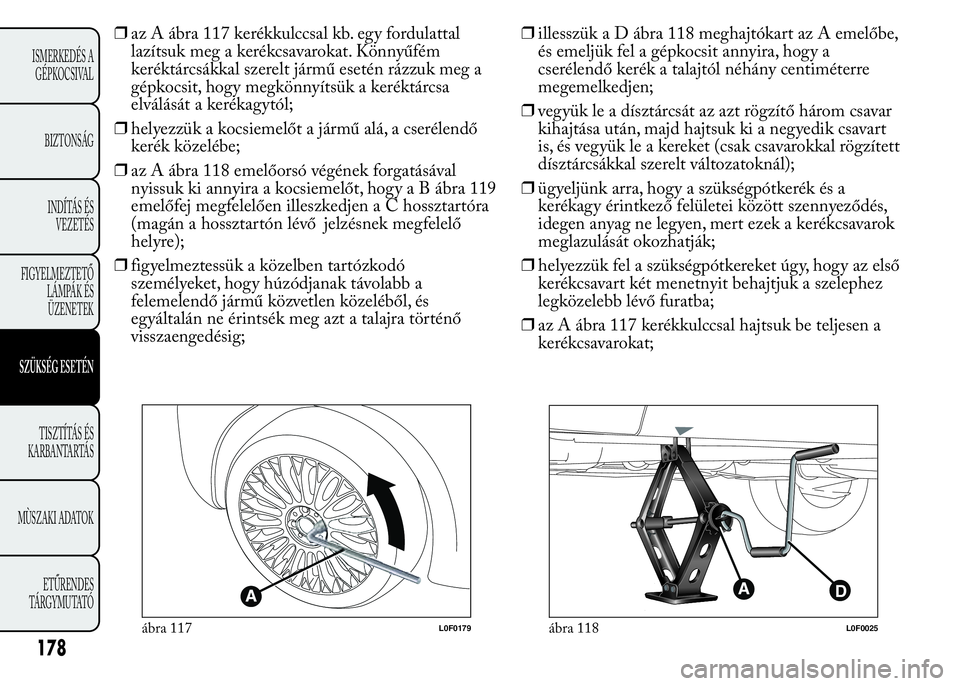

❒az A ábra 117 kerékkulccsal kb. egy fordulattal
lazítsuk meg a kerékcsavarokat. Könnyűfém
keréktárcsákkal szerelt jármű esetén rázzuk meg a
gépkocsit, hogy megkönnyítsük a keréktárcsa
elválását a kerékagytól;
❒helyezzük a kocsiemelőt a jármű alá, a cserélendő
kerék közelébe;
❒az A ábra 118 emelőorsó végének forgatásával
nyissuk ki annyira a kocsiemelőt, hogy a B ábra 119
emelőfej megfelelően illeszkedjen a C hossztartóra
(magán a hossztartón lévő jelzésnek megfelelő
helyre);
❒figyelmeztessük a közelben tartózkodó
személyeket, hogy húzódjanak távolabb a
felemelendő jármű közvetlen közeléből, és
egyáltalán ne érintsék meg azt a talajra történő
visszaengedésig;❒illesszük a D ábra 118 meghajtókart az A emelőbe,
és emeljük fel a gépkocsit annyira, hogy a
cserélendő kerék a talajtól néhány centiméterre
megemelkedjen;
❒vegyük le a dísztárcsát az azt rögzítő három csavar
kihajtása után, majd hajtsuk ki a negyedik csavart
is, és vegyük le a kereket (csak csavarokkal rögzített
dísztárcsákkal szerelt változatoknál);
❒ügyeljünk arra, hogy a szükségpótkerék és a
kerékagy érintkező felületei között szennyeződés,
idegen anyag ne legyen, mert ezek a kerékcsavarok
meglazulását okozhatják;
❒helyezzük fel a szükségpótkereket úgy, hogy az első
kerékcsavart két menetnyit behajtjuk a szelephez
legközelebb lévő furatba;
❒az A ábra 117 kerékkulccsal hajtsuk be teljesen a
kerékcsavarokat;
ábra 117L0F0179ábra 118L0F0025
178
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

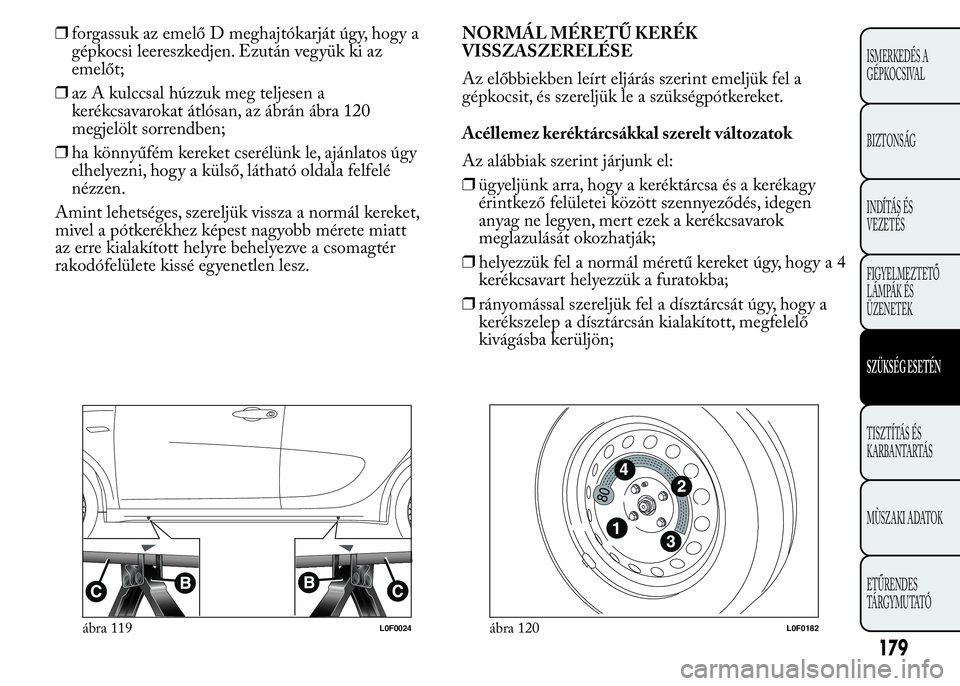

❒forgassuk az emelő D meghajtókarját úgy, hogy a
gépkocsi leereszkedjen. Ezután vegyük ki az
emelőt;
❒az A kulccsal húzzuk meg teljesen a
kerékcsavarokat átlósan, az ábrán ábra 120
megjelölt sorrendben;
❒ha könnyűfém kereket cserélünk le, ajánlatos úgy
elhelyezni, hogy a külső, látható oldala felfelé
nézzen.
Amint lehetséges, szereljük vissza a normál kereket,
mivel a pótkerékhez képest nagyobb mérete miatt
az erre kialakított helyre behelyezve a csomagtér
rakodófelülete kissé egyenetlen lesz.NORMÁL MÉRETŰ KERÉK
VISSZASZERELÉSE
Az előbbiekben leírt eljárás szerint emeljük fel a
gépkocsit, és szereljük le a szükségpótkereket.
Acéllemez keréktárcsákkal szerelt változatok
Az alábbiak szerint járjunk el:
❒ügyeljünk arra, hogy a keréktárcsa és a kerékagy
érintkező felületei között szennyeződés, idegen
anyag ne legyen, mert ezek a kerékcsavarok
meglazulását okozhatják;
❒helyezzük fel a normál méretű kereket úgy, hogy a 4
kerékcsavart helyezzük a furatokba;
❒rányomással szereljük fel a dísztárcsát úgy, hogy a
kerékszelep a dísztárcsán kialakított, megfelelő
kivágásba kerüljön;
ábra 119L0F0024ábra 120L0F0182
179
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

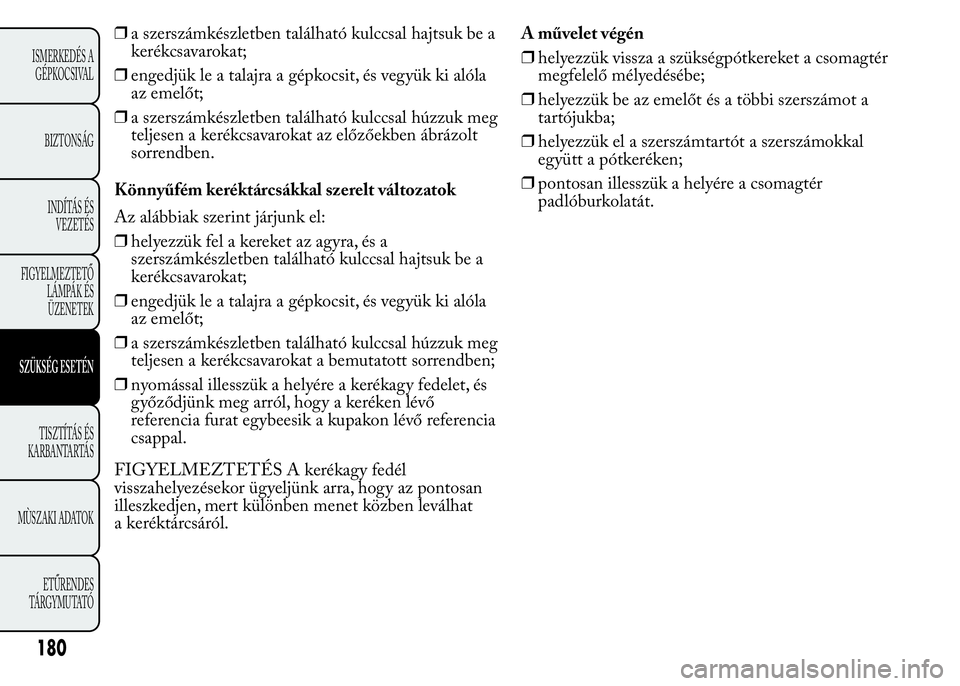

❒a szerszámkészletben található kulccsal hajtsuk be a
kerékcsavarokat;
❒engedjük le a talajra a gépkocsit, és vegyük ki alóla
az emelőt;
❒a szerszámkészletben található kulccsal húzzuk meg
teljesen a kerékcsavarokat az előzőekben ábrázolt
sorrendben.
Könnyűfém keréktárcsákkal szerelt változatok
Az alábbiak szerint járjunk el:
❒helyezzük fel a kereket az agyra, és a
szerszámkészletben található kulccsal hajtsuk be a
kerékcsavarokat;
❒engedjük le a talajra a gépkocsit, és vegyük ki alóla
az emelőt;
❒a szerszámkészletben található kulccsal húzzuk meg
teljesen a kerékcsavarokat a bemutatott sorrendben;
❒nyomással illesszük a helyére a kerékagy fedelet, és
győződjünk meg arról, hogy a keréken lévő
referencia furat egybeesik a kupakon lévő referencia
csappal.
FIGYELMEZTETÉS A kerékagy fedél
visszahelyezésekor ügyeljünk arra, hogy az pontosan
illeszkedjen, mert különben menet közben leválhat
a keréktárcsáról.A művelet végén
❒helyezzük vissza a szükségpótkereket a csomagtér
megfelelő mélyedésébe;
❒helyezzük be az emelőt és a többi szerszámot a
tartójukba;
❒helyezzük el a szerszámtartót a szerszámokkal
együtt a pótkeréken;
❒pontosan illesszük a helyére a csomagtér
padlóburkolatát.
180
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

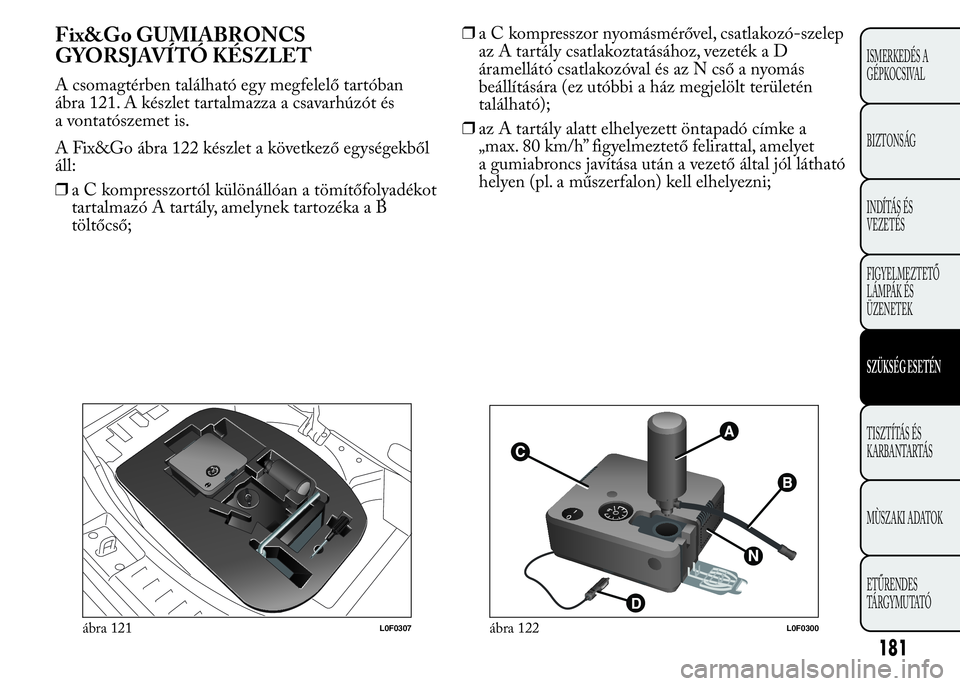

Fix&Go GUMIABRONCS
GYORSJAVÍTÓ KÉSZLET
A csomagtérben található egy megfelelő tartóban
ábra 121. A készlet tartalmazza a csavarhúzót és
a vontatószemet is.
A Fix&Go ábra 122 készlet a következő egységekből
áll:
❒a C kompresszortól különállóan a tömítőfolyadékot
tartalmazó A tartály, amelynek tartozéka a B
töltőcső;❒a C kompresszor nyomásmérővel, csatlakozó-szelep
az A tartály csatlakoztatásához, vezeték a D
áramellátó csatlakozóval és az N cső a nyomás
beállítására (ez utóbbi a ház megjelölt területén
található);
❒az A tartály alatt elhelyezett öntapadó címke a
„max. 80 km/h” figyelmeztető felirattal, amelyet
a gumiabroncs javítása után a vezető által jól látható
helyen (pl. a műszerfalon) kell elhelyezni;
ábra 121L0F0307ábra 122L0F0300
181
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

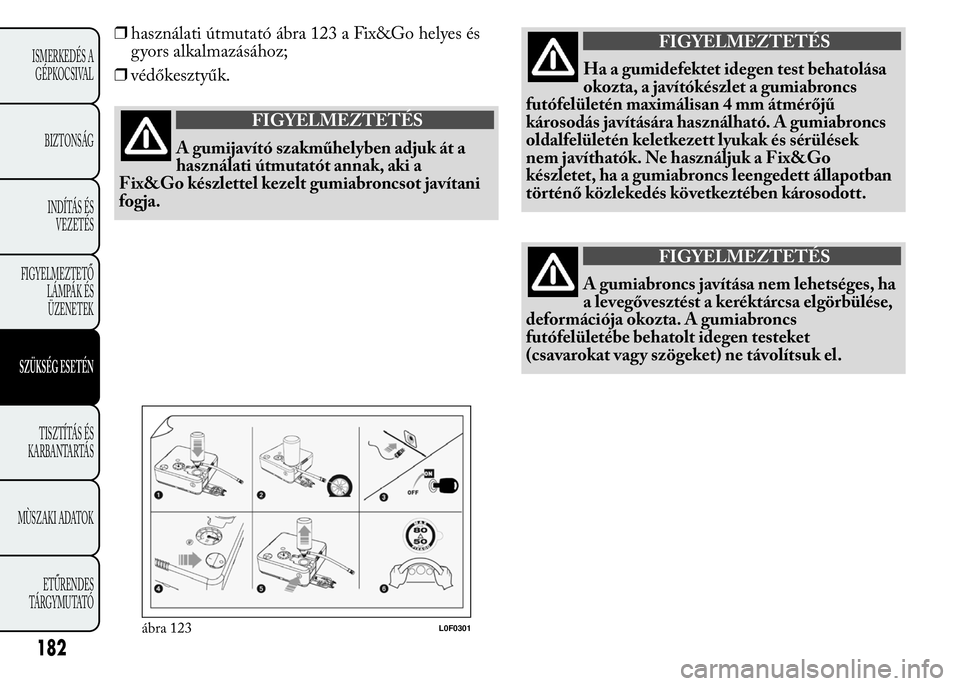

❒használati útmutató ábra 123 a Fix&Go helyes és
gyors alkalmazásához;
❒védőkesztyűk.
FIGYELMEZTETÉS
A gumijavító szakműhelyben adjuk át a
használati útmutatót annak, aki a
Fix&Go készlettel kezelt gumiabroncsot javítani
fogja.
FIGYELMEZTETÉS
Ha a gumidefektet idegen test behatolása
okozta, a javítókészlet a gumiabroncs
futófelületén maximálisan 4 mm átmérőjű
károsodás javítására használható. A gumiabroncs
oldalfelületén keletkezett lyukak és sérülések
nem javíthatók. Ne használjuk a Fix&Go
készletet, ha a gumiabroncs leengedett állapotban
történő közlekedés következtében károsodott.
FIGYELMEZTETÉS
A gumiabroncs javítása nem lehetséges, ha
a levegővesztést a keréktárcsa elgörbülése,
deformációja okozta. A gumiabroncs
futófelületébe behatolt idegen testeket
(csavarokat vag y szögeket) ne távolítsuk el.
ábra 123L0F0301
182
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

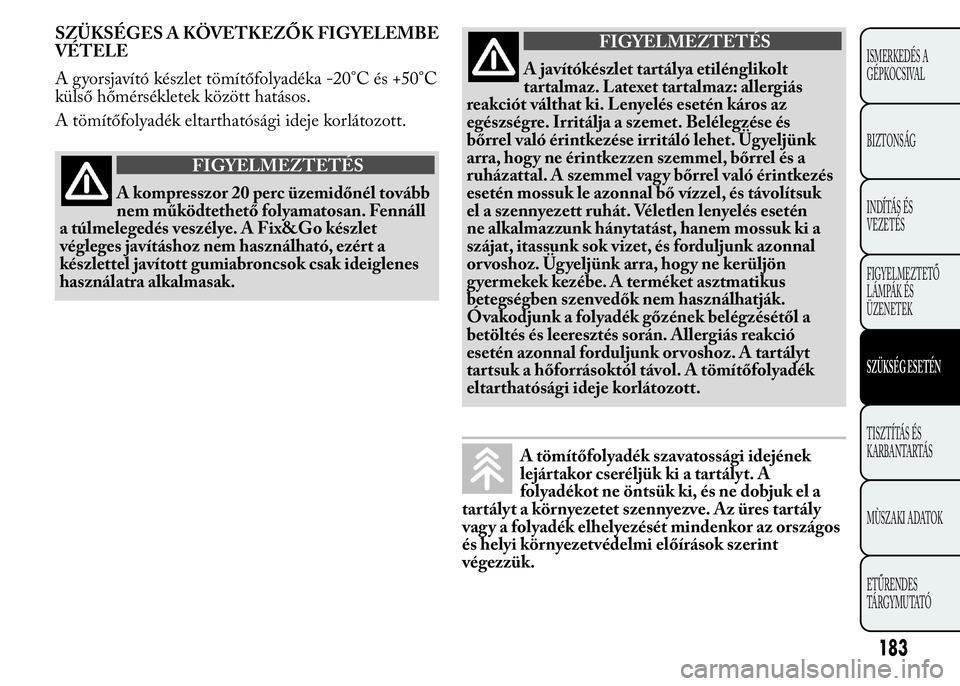

SZÜKSÉGES A KÖVETKEZŐK FIGYELEMBE
VÉTELE
A gyorsjavító készlet tömítőfolyadéka -20°C és +50°C
külső hőmérsékletek között hatásos.
A tömítőfolyadék eltarthatósági ideje korlátozott.
FIGYELMEZTETÉS
A kompresszor 20 perc üzemidőnél tovább
nem működtethető folyamatosan. Fennáll
a túlmelegedés veszélye. A Fix&Go készlet
végleges javításhoz nem használható, ezért a
készlettel javított gumiabroncsok csak ideiglenes
használatra alkalmasak.
FIGYELMEZTETÉS
A javítókészlet tartálya etilénglikolt
tartalmaz. Latexet tartalmaz: allergiás
reakciót válthat ki. Lenyelés esetén káros az
egészségre. Irritálja a szemet. Belélegzése és
bőrrel való érintkezése irritáló lehet. Ügyeljünk
arra, hogy ne érintkezzen szemmel, bőrrel és a
ruházattal. A szemmel vagy bőrrel való érintkezés
esetén mossuk le azonnal bő vízzel, és távolítsuk
el a szennyezett ruhát. Véletlen lenyelés esetén
ne alkalmazzunk hánytatást, hanem mossuk ki a
szájat, itassunk sok vizet, és forduljunk azonnal
or voshoz. Ügyeljünk arra, hogy ne kerüljön
gyermekek kezébe. A terméket asztmatikus
betegségben szenvedők nem használhatják.
Óvakodjunk a folyadék gőzének belégzésétől a
betöltés és leeresztés során. Allergiás reakció
esetén azonnal forduljunk or voshoz. A tartályt
tartsuk a hőforrásoktól távol. A tömítőfolyadék
eltarthatósági ideje korlátozott.
A tömítőfolyadék szavatossági idejének
lejártakor cseréljük ki a tartályt. A
folyadékot ne öntsük ki, és ne dobjuk el a
tartályt a környezetet szennyezve. Az üres tartály
vag y a folyadék elhelyezését mindenkor az országos
és helyi környezetvédelmi előírások szerint
végezzük.
183
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

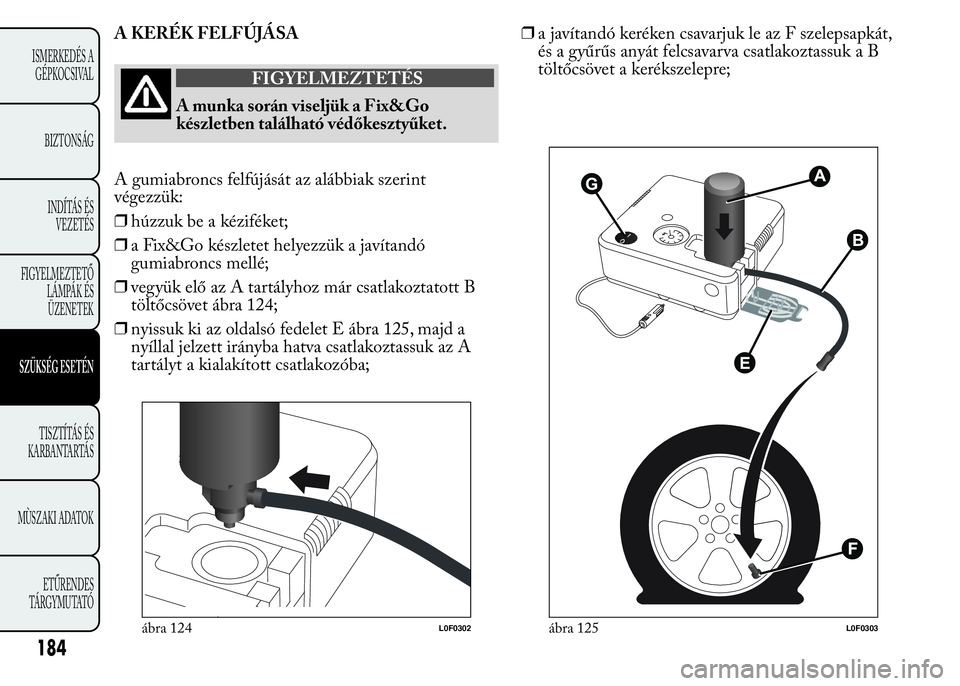

A KERÉK FELFÚJÁSA
FIGYELMEZTETÉS
A munka során viseljük a Fix&Go
készletben található védőkesztyűket.
A gumiabroncs felfújását az alábbiak szerint
végezzük:
❒húzzuk be a kéziféket;
❒a Fix&Go készletet helyezzük a javítandó
gumiabroncs mellé;
❒vegyük elő az A tartályhoz már csatlakoztatott B
töltőcsövet ábra 124;
❒nyissuk ki az oldalsó fedelet E ábra 125, majd a
nyíllal jelzett irányba hatva csatlakoztassuk az A
tartályt a kialakított csatlakozóba;❒a javítandó keréken csavarjuk le az F szelepsapkát,
és a gyűrűs anyát felcsavarva csatlakoztassuk a B
töltőcsövet a kerékszelepre;
ábra 124L0F0302ábra 125L0F0303
184
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

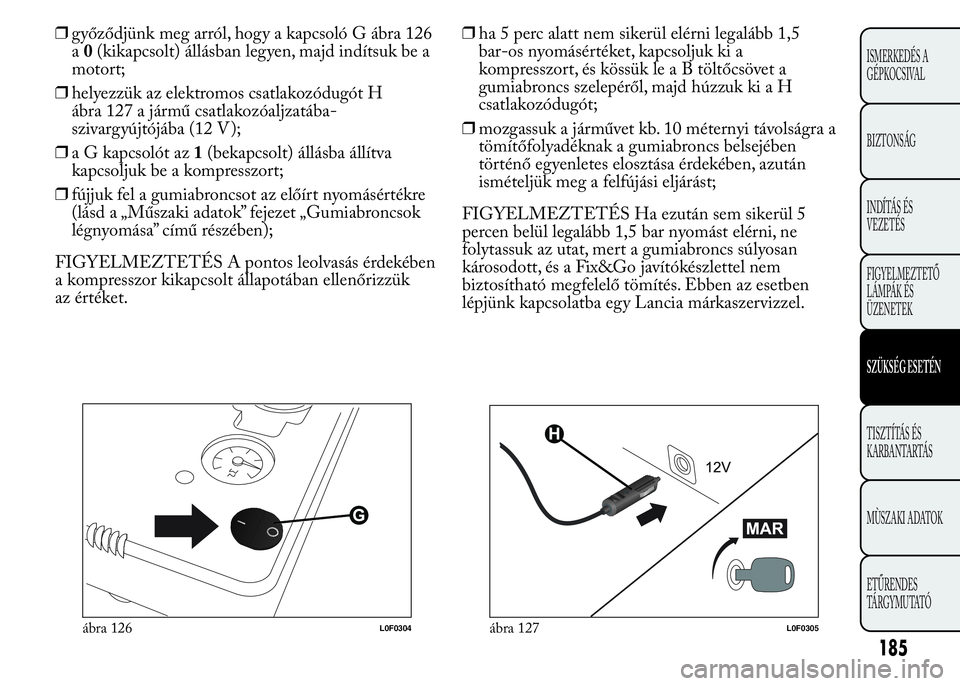

❒győződjünk meg arról, hogy a kapcsoló G ábra 126
a0(kikapcsolt) állásban legyen, majd indítsuk be a
motort;
❒helyezzük az elektromos csatlakozódugót H
ábra 127 a jármű csatlakozóaljzatába-
szivargyújtójába (12 V );
❒a G kapcsolót az1(bekapcsolt) állásba állítva
kapcsoljuk be a kompresszort;
❒fújjuk fel a gumiabroncsot az előírt nyomásértékre
(lásd a „Műszaki adatok” fejezet „Gumiabroncsok
légnyomása” című részében);
FIGYELMEZTETÉS A pontos leolvasás érdekében
a kompresszor kikapcsolt állapotában ellenőrizzük
az értéket.❒ha 5 perc alatt nem sikerül elérni legalább 1,5
bar-os nyomásértéket, kapcsoljuk ki a
kompresszort, és kössük le a B töltőcsövet a
gumiabroncs szelepéről, majd húzzuk ki a H
csatlakozódugót;
❒mozgassuk a járművet kb. 10 méternyi távolságra a
tömítőfolyadéknak a gumiabroncs belsejében
történő egyenletes elosztása érdekében, azután
ismételjük meg a felfújási eljárást;
FIGYELMEZTETÉS Ha ezután sem sikerül 5
percen belül legalább 1,5 bar nyomást elérni, ne
folytassuk az utat, mert a gumiabroncs súlyosan
károsodott, és a Fix&Go javítókészlettel nem
biztosítható megfelelő tömítés. Ebben az esetben
lépjünk kapcsolatba egy Lancia márkaszervizzel.
ábra 126L0F0304ábra 127L0F0305
185
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

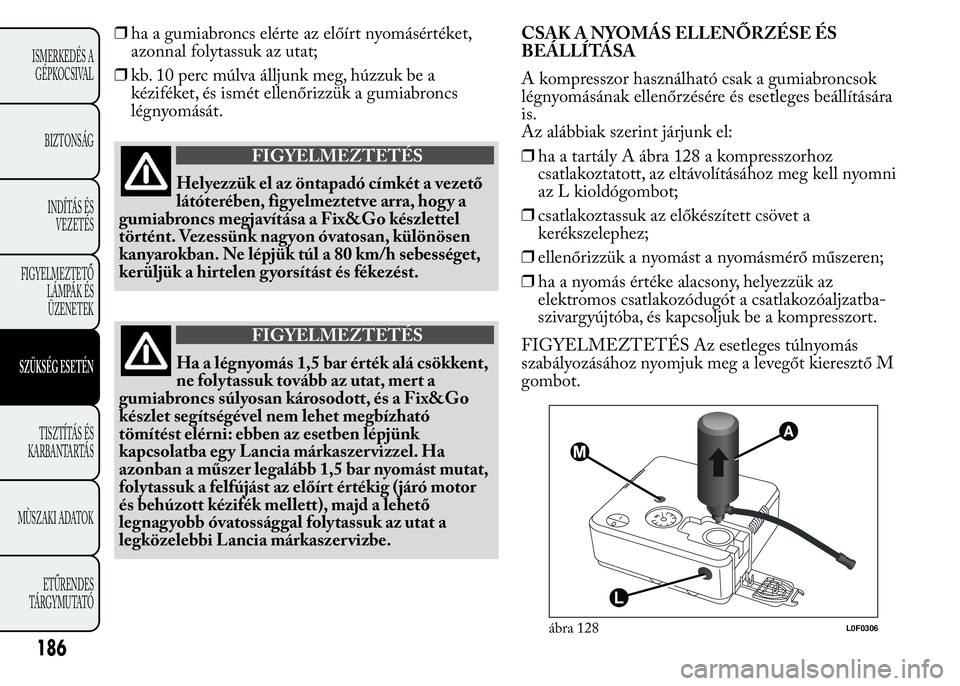

❒ha a gumiabroncs elérte az előírt nyomásértéket,
azonnal folytassuk az utat;
❒kb. 10 perc múlva álljunk meg, húzzuk be a
kéziféket, és ismét ellenőrizzük a gumiabroncs
légnyomását.
FIGYELMEZTETÉS
Helyezzük el az öntapadó címkét a vezető
látóterében, figyelmeztetve arra, hogy a
gumiabroncs megjavítása a Fix&Go készlettel
történt. Vezessünk nagyon óvatosan, különösen
kanyarokban. Ne lépjük túl a 80 km/h sebességet,
kerüljük a hirtelen gyorsítást és fékezést.
FIGYELMEZTETÉS
Ha a légnyomás 1,5 bar érték alá csökkent,
ne folytassuk tovább az utat, mert a
gumiabroncs súlyosan károsodott, és a Fix&Go
készlet segítségével nem lehet megbízható
tömítést elérni: ebben az esetben lépjünk
kapcsolatba egy Lancia márkaszer vizzel. Ha
azonban a műszer legalább 1,5 bar nyomást mutat,
folytassuk a felfújást az előírt értékig (járó motor
és behúzott kézifék mellett), majd a lehető
legnagyobb óvatossággal folytassuk az utat a
legközelebbi Lancia márkaszer vizbe.CSAK A NYOMÁS ELLENŐRZÉSE ÉS
BEÁLLÍTÁSA
A kompresszor használható csak a gumiabroncsok
légnyomásának ellenőrzésére és esetleges beállítására
is.
Az alábbiak szerint járjunk el:
❒ha a tartály A ábra 128 a kompresszorhoz
csatlakoztatott, az eltávolításához meg kell nyomni
az L kioldógombot;
❒csatlakoztassuk az előkészített csövet a
kerékszelephez;
❒ellenőrizzük a nyomást a nyomásmérő műszeren;
❒ha a nyomás értéke alacsony, helyezzük az
elektromos csatlakozódugót a csatlakozóaljzatba-
szivargyújtóba, és kapcsoljuk be a kompresszort.
FIGYELMEZTETÉS Az esetleges túlnyomás
szabályozásához nyomjuk meg a levegőt kieresztő M
gombot.
ábra 128L0F0306
186
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
