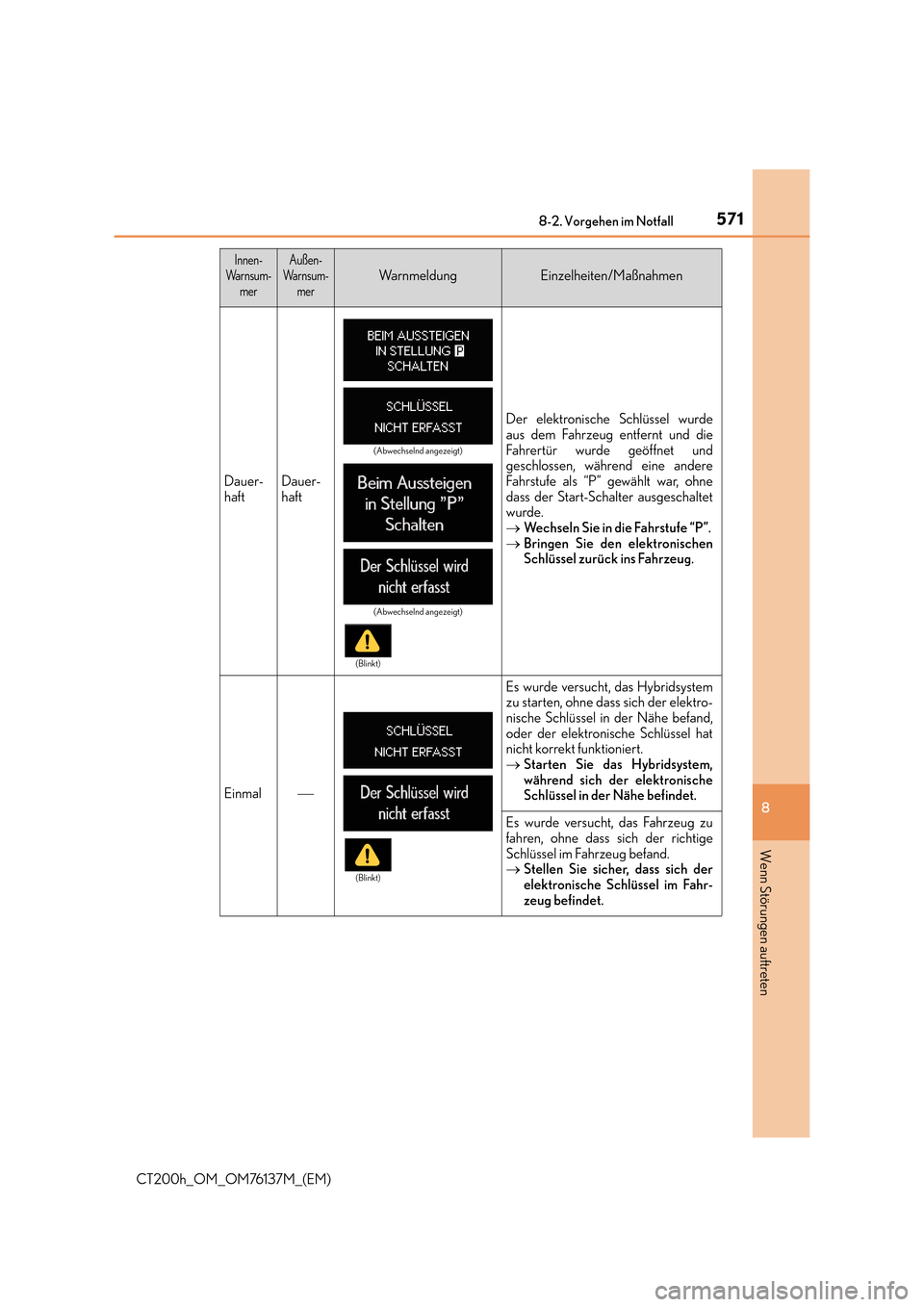

Lexus CT200h 2014 Betriebsanleitung (in German)

5718-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
8
Wenn Störungen auftreten
Dauer-
haftDauer-
haft
Der elektronische Schlüssel wurde
aus dem Fahrzeug entfernt und die
Fahrertür wurde geöffnet und
geschlossen, während eine andere
Fahrstufe als “P” gewählt war, ohne
dass der Start-Schalter ausgeschaltet
wurde.
→Wechseln Sie in die Fahrstufe “P”.
→ Bringen Sie den elektronischen
Schlüssel zurück ins Fahrzeug.
Einmal
Es wurde versucht, das Hybridsystem
zu starten, ohne dass sich der elektro-
nische Schlüssel in der Nähe befand,
oder der elektronische Schlüssel hat
nicht korrekt funktioniert.
→Starten Sie das Hybridsystem,
während sich der elektronische
Schlüssel in der Nähe befindet.
Es wurde versucht, das Fahrzeug zu
fahren, ohne dass sich der richtige
Schlüssel im Fahrzeug befand.
→Stellen Sie sicher, dass sich der
elektronische Schlüssel im Fahr-
zeug befindet.
Innen-
Wa r n s u m - merAußen-
Wa r n s u m - mer
WarnmeldungEinzelheiten/Maßnahmen
(Abwechselnd angezeigt)
(Abwechselnd angezeigt)
(Blinkt)
(Blinkt)

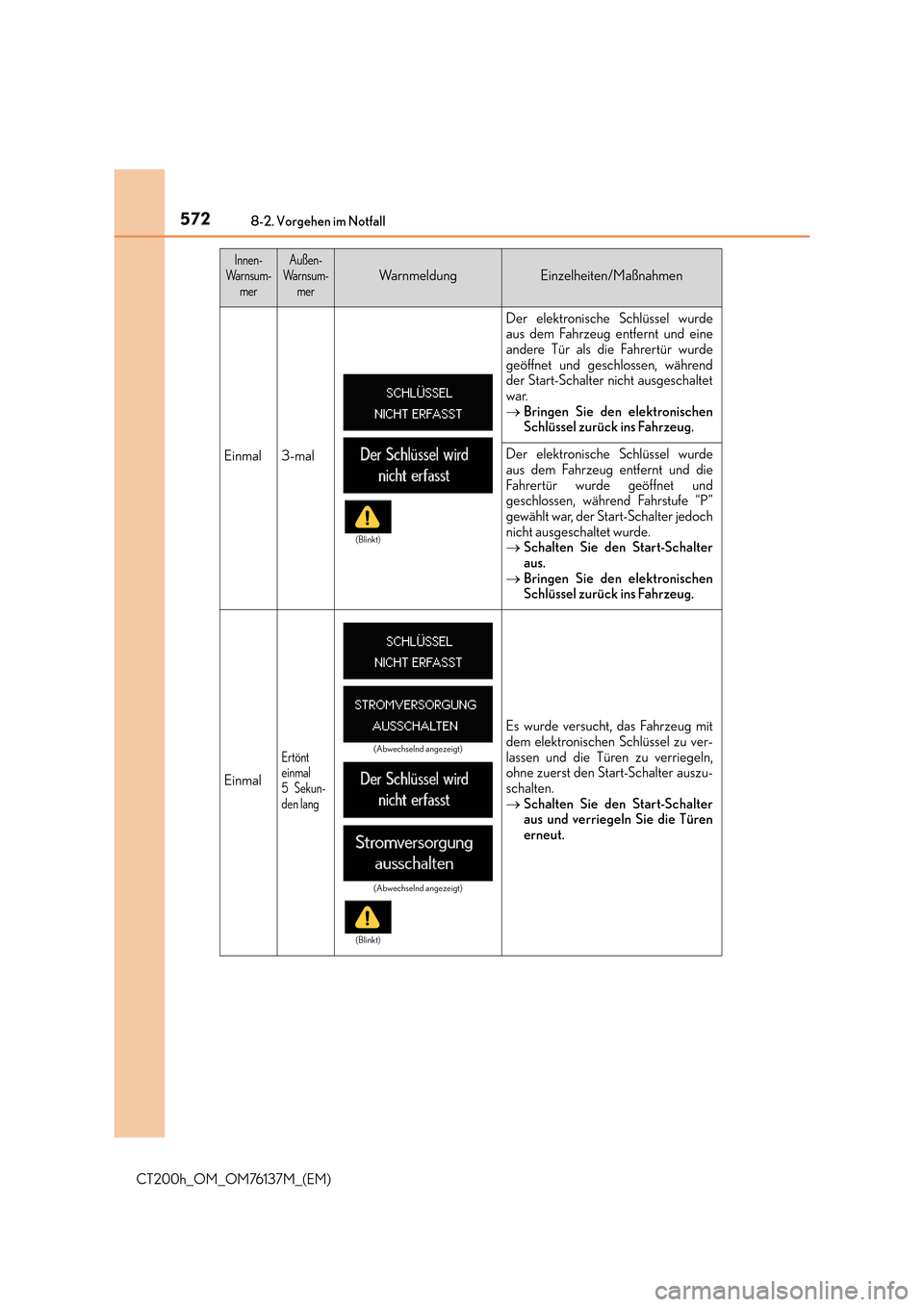

5728-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
Einmal3-mal
Der elektronische Schlüssel wurde
aus dem Fahrzeug entfernt und eine
andere Tür als die Fahrertür wurde
geöffnet und geschlossen, während
der Start-Schalter nicht ausgeschaltet
war.
→Bringen Sie den elektronischen
Schlüssel zurück ins Fahrzeug.
Der elektronische Schlüssel wurde
aus dem Fahrzeug entfernt und die
Fahrertür wurde geöffnet und
geschlossen, während Fahrstufe “P”
gewählt war, der Start-Schalter jedoch
nicht ausgeschaltet wurde.
→Schalten Sie den Start-Schalter
aus.
→ Bringen Sie den elektronischen
Schlüssel zurück ins Fahrzeug.
Einmal
Ertönt
einmal
5 Sekun-
den lang
Es wurde versucht, das Fahrzeug mit
dem elektronischen Schlüssel zu ver-
lassen und die Türen zu verriegeln,
ohne zuerst den Start-Schalter auszu-
schalten.
→Schalten Sie den Start-Schalter
aus und verriegeln Sie die Türen
erneut.
Innen-
Wa r n s u m - merAußen-
Wa r n s u m - mer
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
(Abwechselnd angezeigt)
(Abwechselnd angezeigt)
(Blinkt)

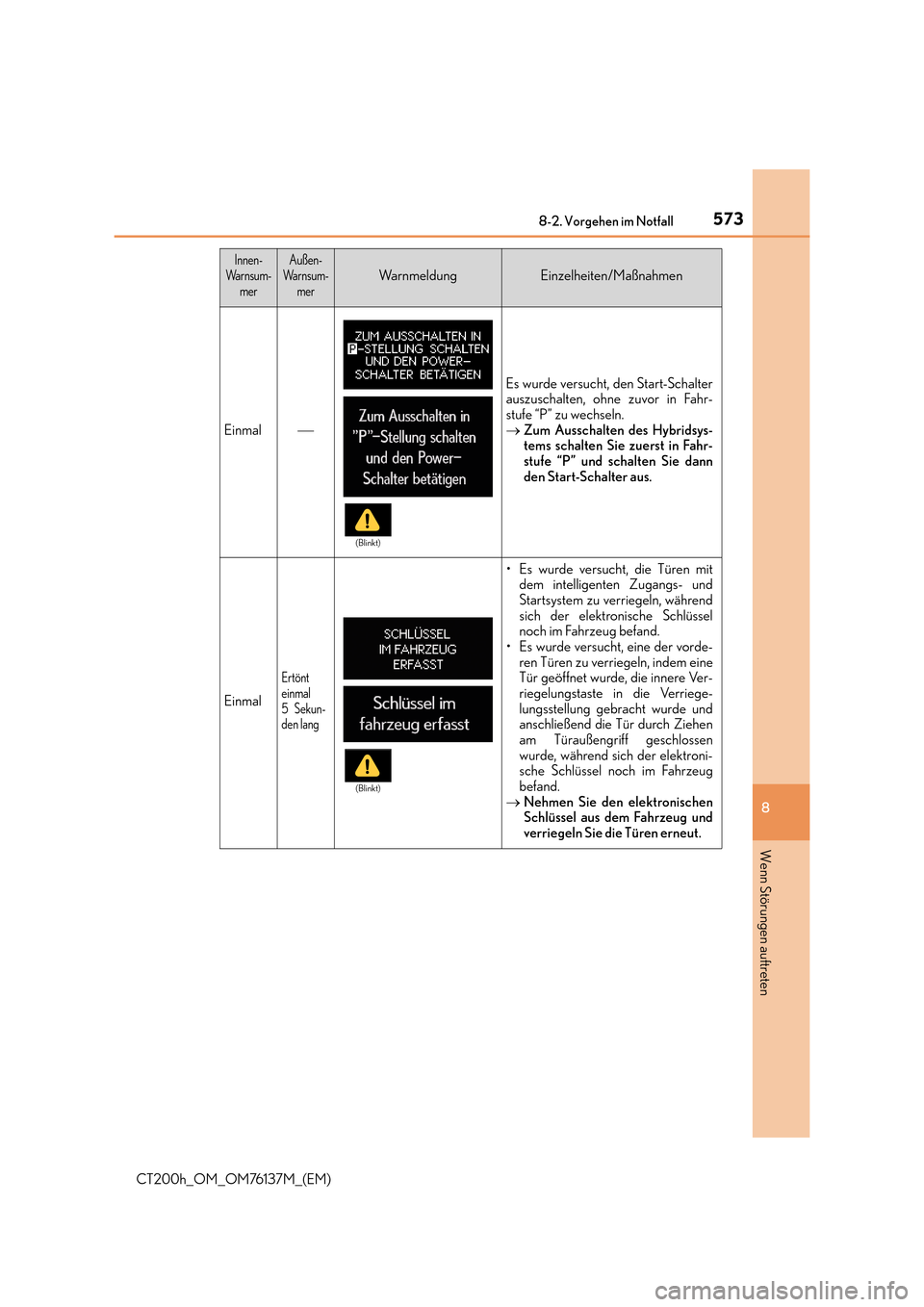

5738-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
8
Wenn Störungen auftreten
Einmal
Es wurde versucht, den Start-Schalter
auszuschalten, ohne zuvor in Fahr-
stufe “P” zu wechseln.
→Zum Ausschalten des Hybridsys-
tems schalten Sie zuerst in Fahr-
stufe “P” und schalten Sie dann
den Start-Schalter aus.
Einmal
Ertönt
einmal
5 Sekun-
den lang
• Es wurde versucht, die Türen mit
dem intelligenten Zugangs- und
Startsystem zu verriegeln, während
sich der elektronische Schlüssel
noch im Fahrzeug befand.
• Es wurde versucht, eine der vorde-
ren Türen zu verriegeln, indem eine
Tür geöffnet wurde, die innere Ver-
riegelungstaste in die Verriege-
lungsstellung gebracht wurde und
anschließend die Tür durch Ziehen
am Türaußengriff geschlossen
wurde, während sich der elektroni-
sche Schlüssel noch im Fahrzeug
befand.
→ Nehmen Sie den elektronischen
Schlüssel aus dem Fahrzeug und
verriegeln Sie die Türen erneut.
Innen-
Wa r n s u m - merAußen-
Wa r n s u m - mer
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
(Blinkt)

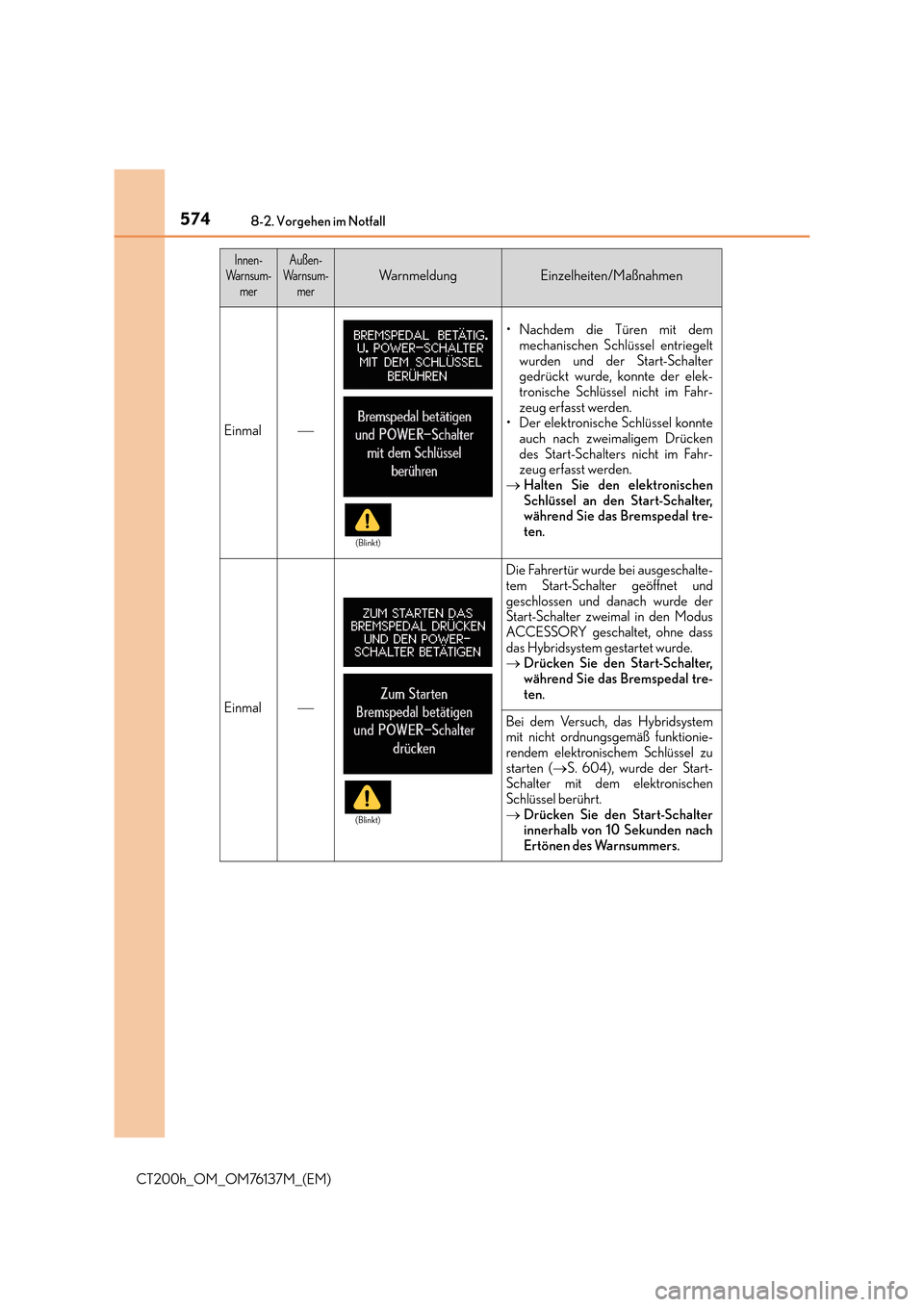

5748-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
Einmal
• Nachdem die Türen mit demmechanischen Schlüssel entriegelt
wurden und der Start-Schalter
gedrückt wurde, konnte der elek-
tronische Schlüssel nicht im Fahr-
zeug erfasst werden.
• Der elektronische Schlüssel konnte auch nach zweimaligem Drücken
des Start-Schalters nicht im Fahr-
zeug erfasst werden.
→ Halten Sie den elektronischen
Schlüssel an den Start-Schalter,
während Sie das Bremspedal tre-
ten.
Einmal
Die Fahrertür wurde bei ausgeschalte-
tem Start-Schalter geöffnet und
geschlossen und danach wurde der
Start-Schalter zweimal in den Modus
ACCESSORY geschaltet, ohne dass
das Hybridsystem gestartet wurde.
→Drücken Sie den Start-Schalter,
während Sie das Bremspedal tre-
ten.
Bei dem Versuch, das Hybridsystem
mit nicht ordnungsgemäß funktionie-
rendem elektronischem Schlüssel zu
starten ( →S. 604), wurde der Start-
Schalter mit dem elektronischen
Schlüssel berührt.
→ Drücken Sie den Start-Schalter
innerhalb von 10 Sekunden nach
Ertönen des Warnsummers.
Innen-
Wa r n s u m - merAußen-
Wa r n s u m - mer
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
(Blinkt)

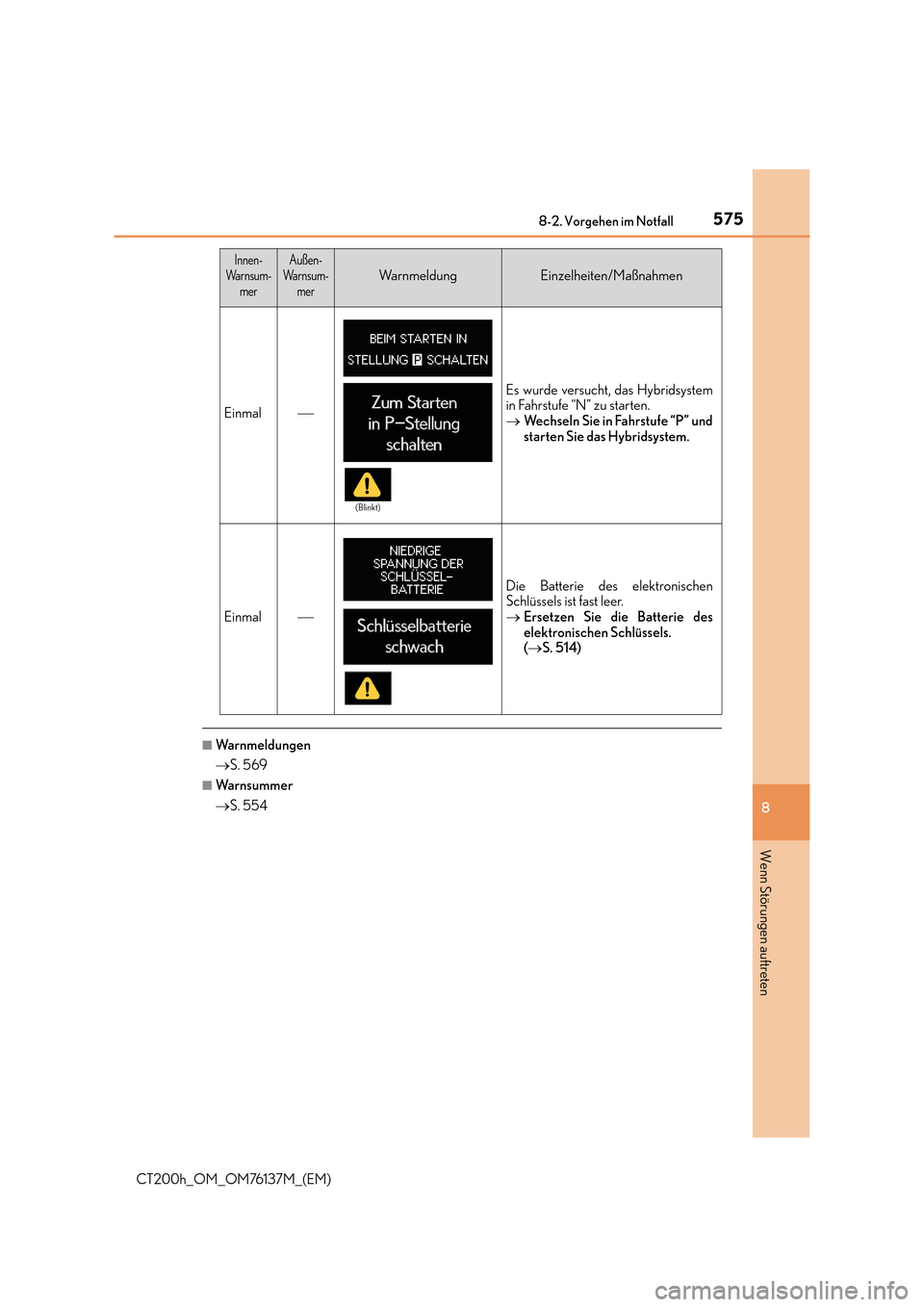

5758-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
8
Wenn Störungen auftreten
■Warnmeldungen
→S. 569
■Wa r n s u m m e r
→S. 554
Einmal
Es wurde versucht, das Hybridsystem
in Fahrstufe “N” zu starten.
→ Wechseln Sie in Fahrstufe “P” und
starten Sie das Hybridsystem.
Einmal
Die Batterie des elektronischen
Schlüssels ist fast leer.
→Ersetzen Sie die Batterie des
elektronischen Schlüssels.
(→ S. 514)
Innen-
Wa r n s u m - merAußen-
Wa r n s u m - mer
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)

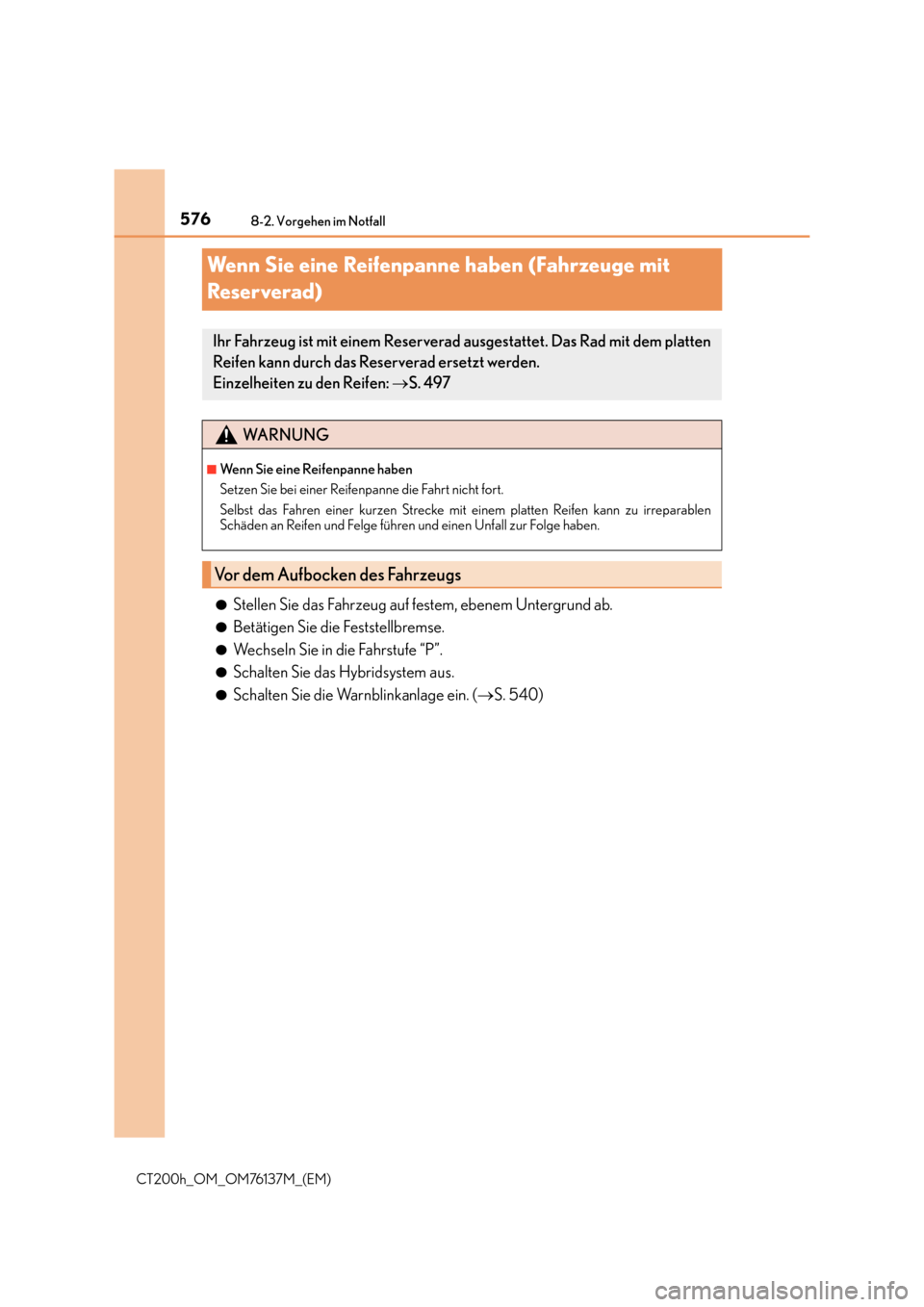

5768-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit
Reser verad)
●Stellen Sie das Fahrzeug auf festem, ebenem Untergrund ab.
●Betätigen Sie die Feststellbremse.
●Wechseln Sie in die Fahrstufe “P”.
●Schalten Sie das Hybridsystem aus.
●Schalten Sie die Warnblinkanlage ein. (→S. 540)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das Rad mit dem platten
Reifen kann durch das Reserverad ersetzt werden.
Einzelheiten zu den Reifen: →S. 497
WA R N U N G
■Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparablen
Schäden an Reifen und Felge führen und einen Unfall zur Folge haben.
Vor dem Aufbocken des Fahrzeugs

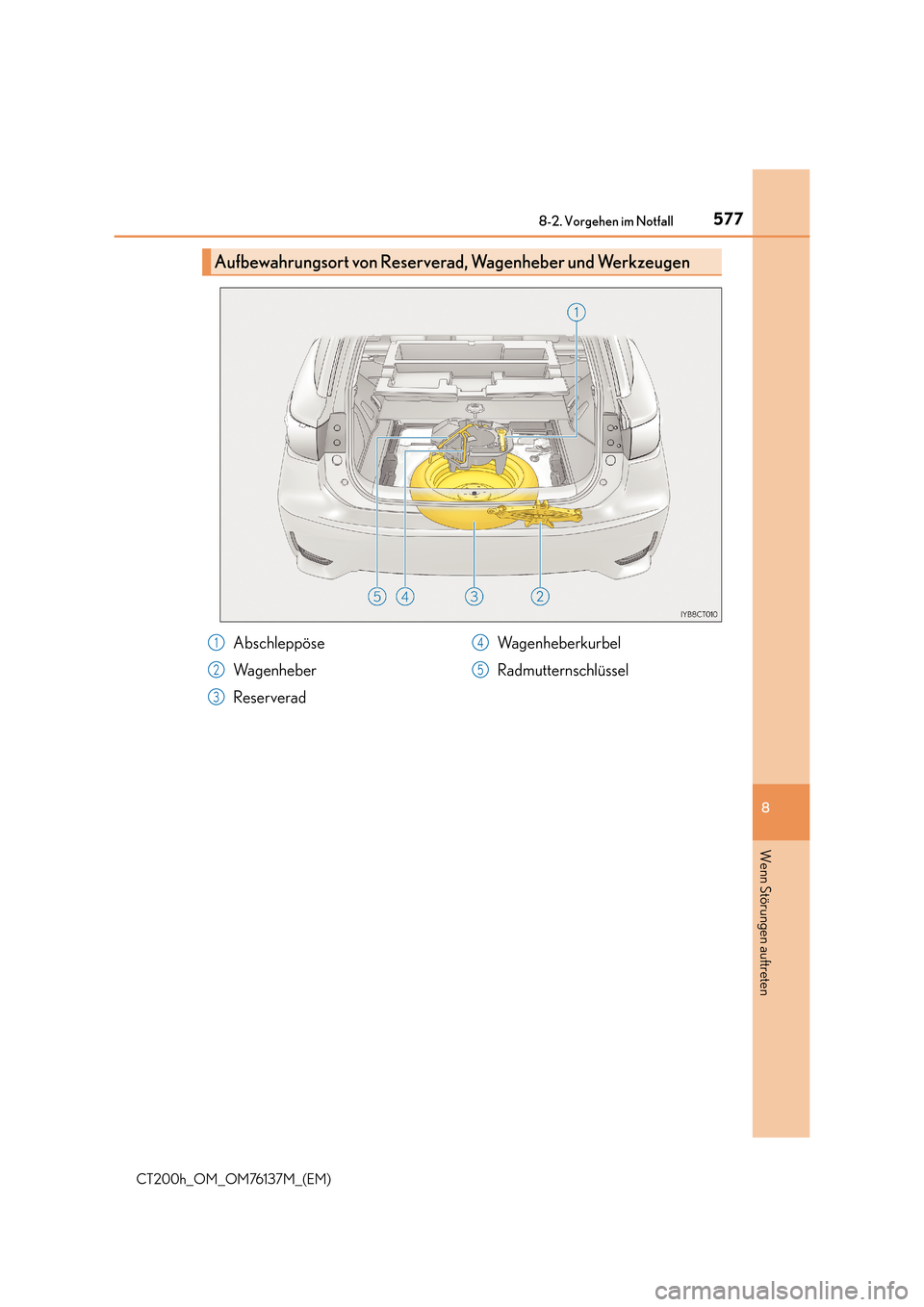

5778-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
8
Wenn Störungen auftreten
Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
Abschleppöse
Wa g e n h e b e r
ReserveradWagenheberkurbel
Radmutternschlüssel1
2
3
4
5

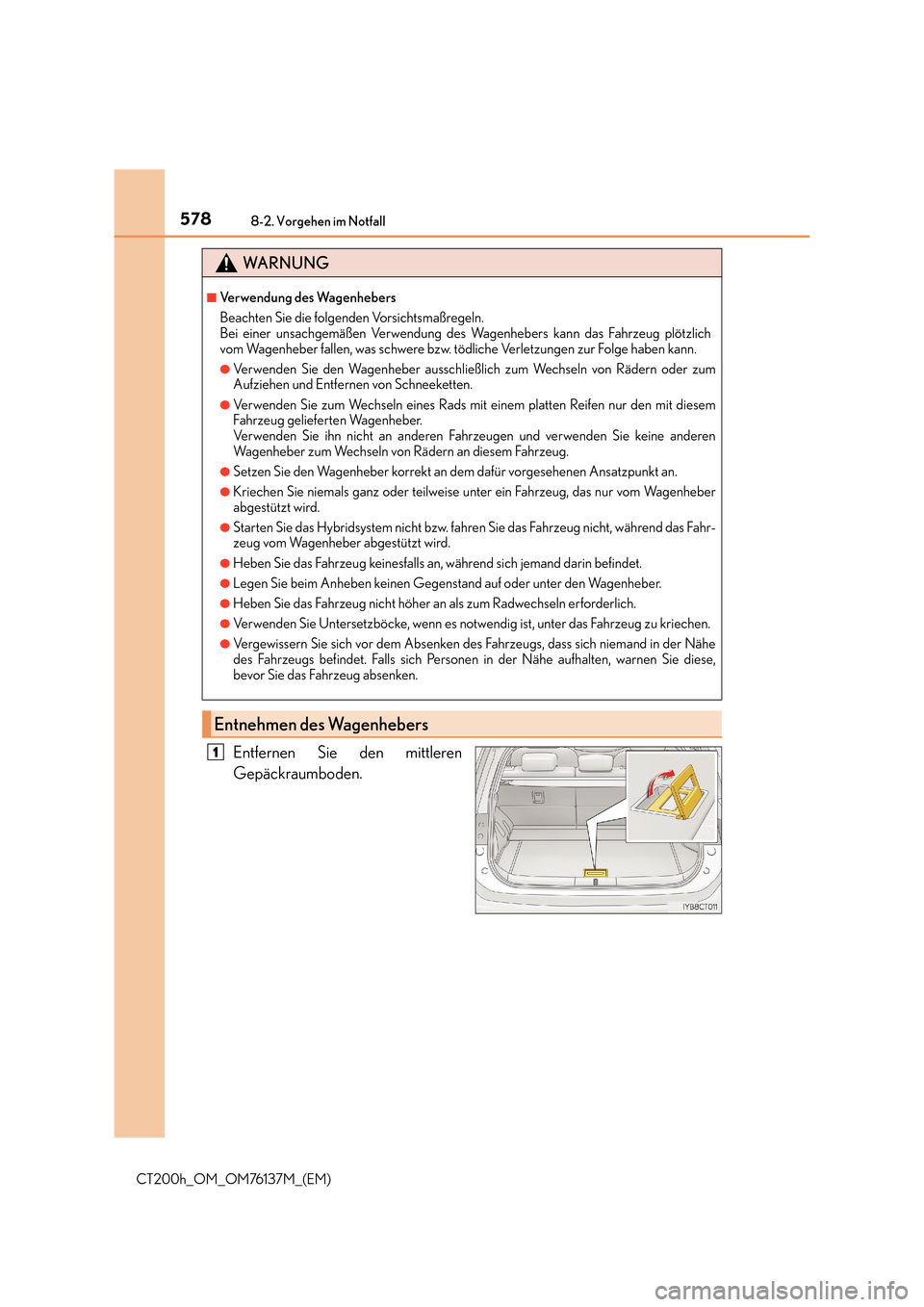

5788-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
Entfernen Sie den mittleren
Gepäckraumboden.
WA R N U N G
■Verwendung des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßregeln.
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug plötzlich
vom Wagenheber fallen, was schwere bzw. tödliche Verletzungen zur Folge haben kann.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln von Rädern oder zum
Aufziehen und Entfernen von Schneeketten.
●Verwenden Sie zum Wechseln eines Rads mit einem platten Reifen nur den mit diesem
Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie keine anderen
Wa g e n h e b e r z u m We c h s e l n v o n R ä d e r n a n d i e s e m Fa h r z e u g .
●Setzen Sie den Wagenheber korrekt an dem dafür vorgesehenen Ansatzpunkt an.
●Kriechen Sie niemals ganz oder teilweise unter ein Fahrzeug, das nur vom Wagenheber
abgestützt wird.
●Starten Sie das Hybridsystem nicht bzw. fahren Sie das Fahrzeug nicht, während das Fahr-
zeug vom Wagenheber abgestützt wird.
●Heben Sie das Fahrzeug keinesfalls an, während sich jemand darin befindet.
●Legen Sie beim Anheben keinen Gegenstand auf oder unter den Wagenheber.
●Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
●Verwenden Sie Untersetzböcke, wenn es notwendig ist, unter das Fahrzeug zu kriechen.
●Vergewissern Sie sich vor dem Absenken des Fahrzeugs, dass sich niemand in der Nähe
des Fahrzeugs befindet. Falls sich Personen in der Nähe aufhalten, warnen Sie diese,
bevor Sie das Fahrzeug absenken.
Entnehmen des Wagenhebers
1

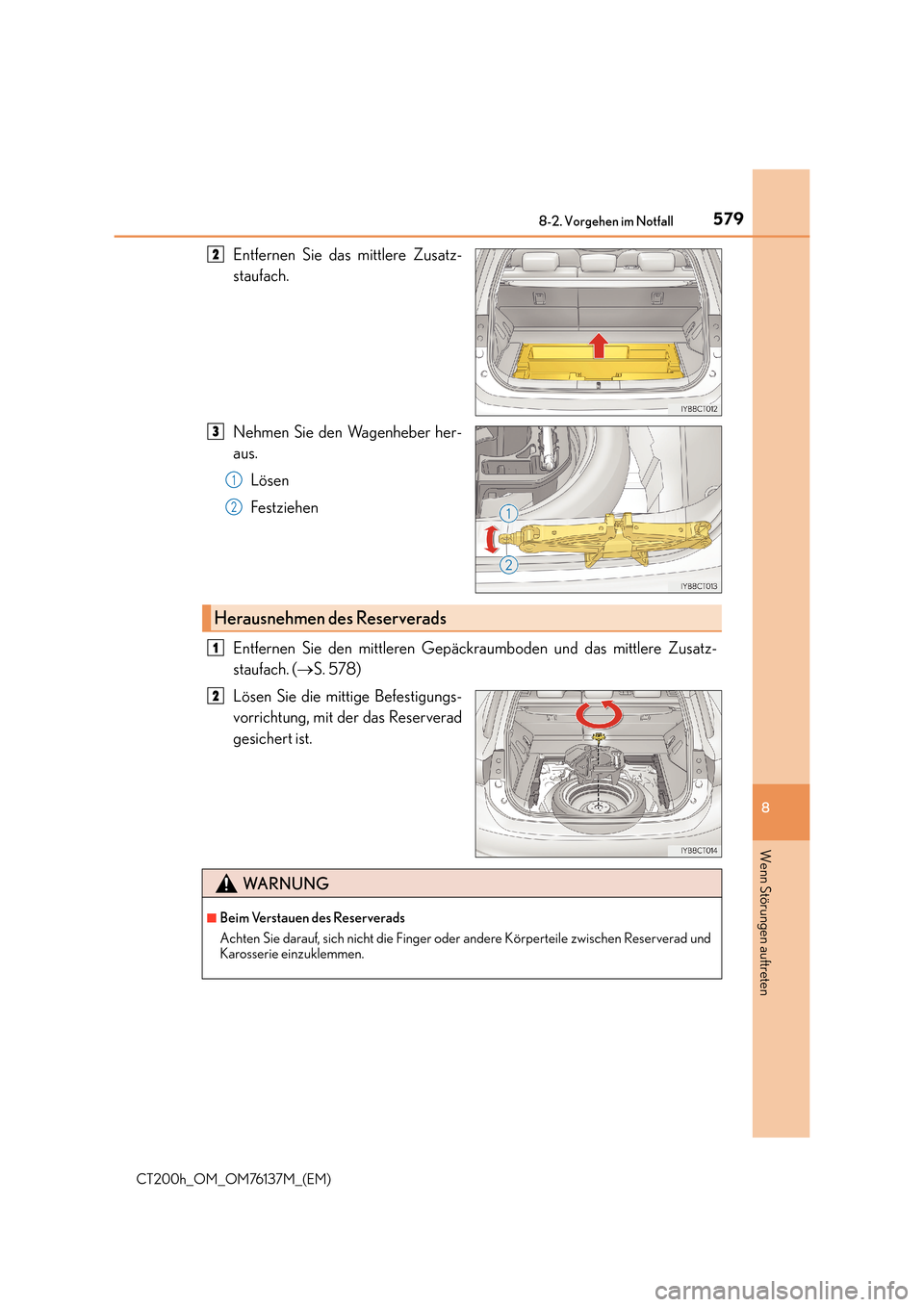

5798-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
8
Wenn Störungen auftreten
Entfernen Sie das mittlere Zusatz-
staufach.
Nehmen Sie den Wagenheber her-
aus.Lösen
Festziehen
Entfernen Sie den mittleren Gepäckraumboden und das mittlere Zusatz-
staufach. ( →S. 578)
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.2
3
1
2
Herausnehmen des Reserverads
1
2
WA R N U N G
■Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger oder andere Körperteile zwischen Reserverad und
Karosserie einzuklemmen.

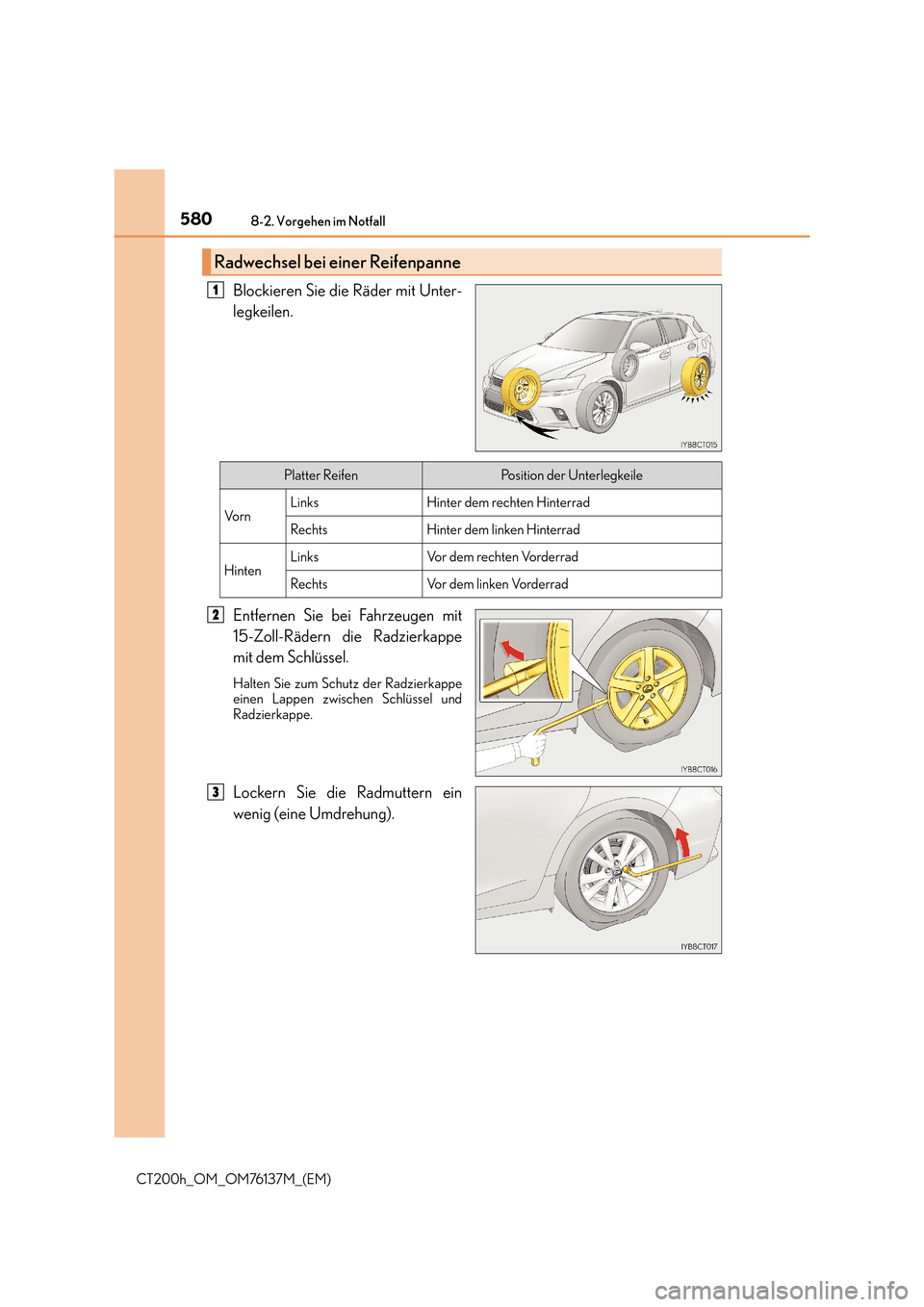

5808-2. Vorgehen im Notfall
CT200h_OM_OM76137M_(EM)
Blockieren Sie die Räder mit Unter-
legkeilen.
Entfernen Sie bei Fahrzeugen mit
15-Zoll-Rädern die Radzierkappe
mit dem Schlüssel.
Halten Sie zum Schutz der Radzierkappe
einen Lappen zwischen Schlüssel und
Radzierkappe.
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
Vo r nLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2
3
