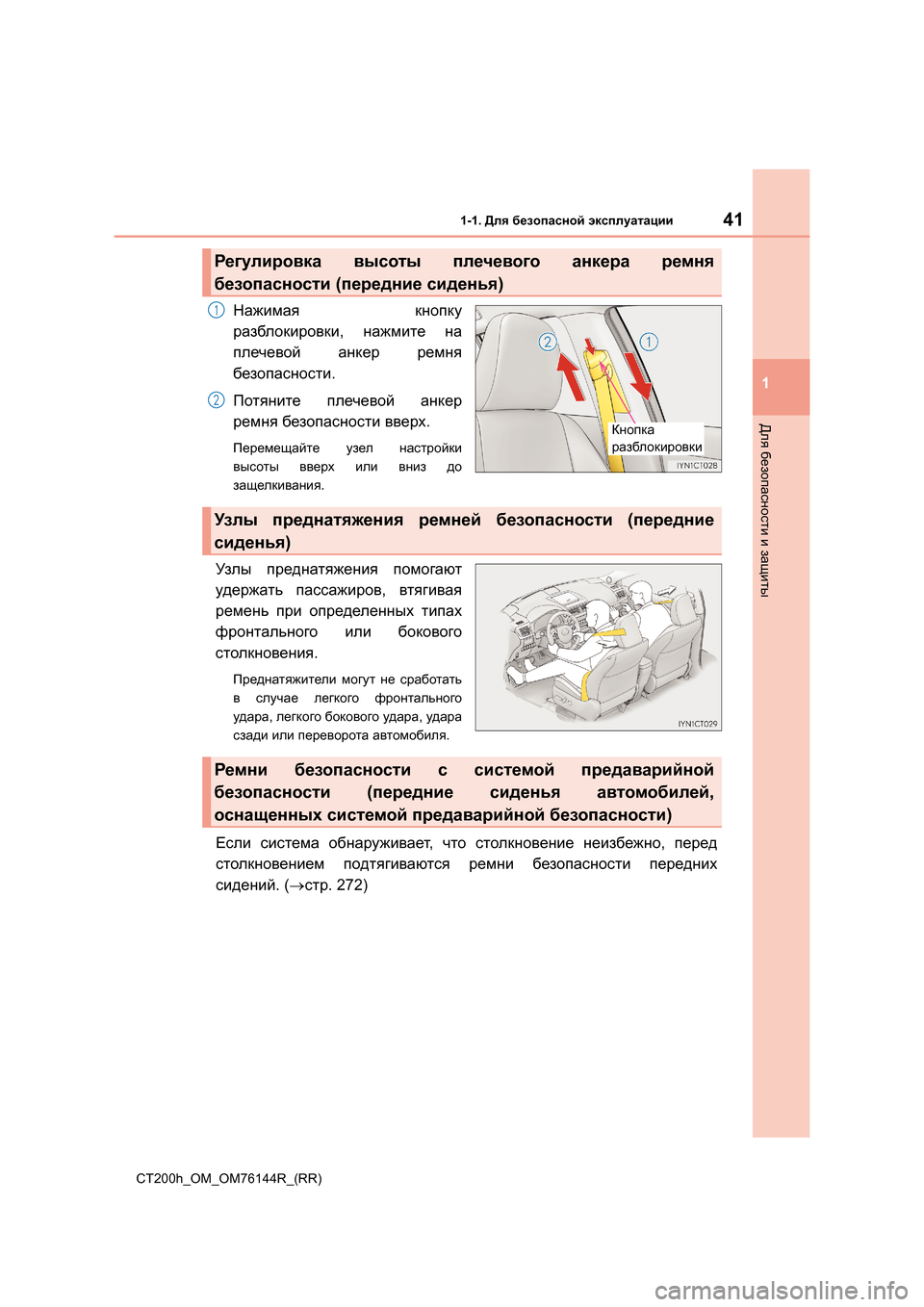

411-1. Для безопасной эксплуатации
1
CT200h_OM_OM76144R_(RR)
Для безопасности и защиты
Нажимая кнопку
разблокировки , нажмите на
плечевой анкер ремня
безопасности .
Потяните плечевой анкер
ремня безопасности вверх .
Перемещайте узел настройки
высоты вверх или вниз до
защелкивания .
Узл ы преднатяжения помогают
удержать пассажиров , втягивая
ремень при определенных типах
фронтального или бокового
столкновения .
Преднатяжители могут не сработать
в случае легкого фронтального
удара , легкого бокового удара , удара
сзади или переворота автомобиля .
Если система обнаруживает , что столкновение неизбежно , перед
столкновением подтягиваются ремни безопасности передних
сидений . (→ стр . 272)
Регулировка высоты плечевого анкера ремня
безопасности (передние сиденья )
Кнопка
разблокировки
1
2
Узлы преднатяжения ремней безопасности (передние
сиденья )
Ремни безопасности с системой предаварийной
безопасности (передние сиденья автомобилей ,
оснащенных системой предаварийной безопасности )

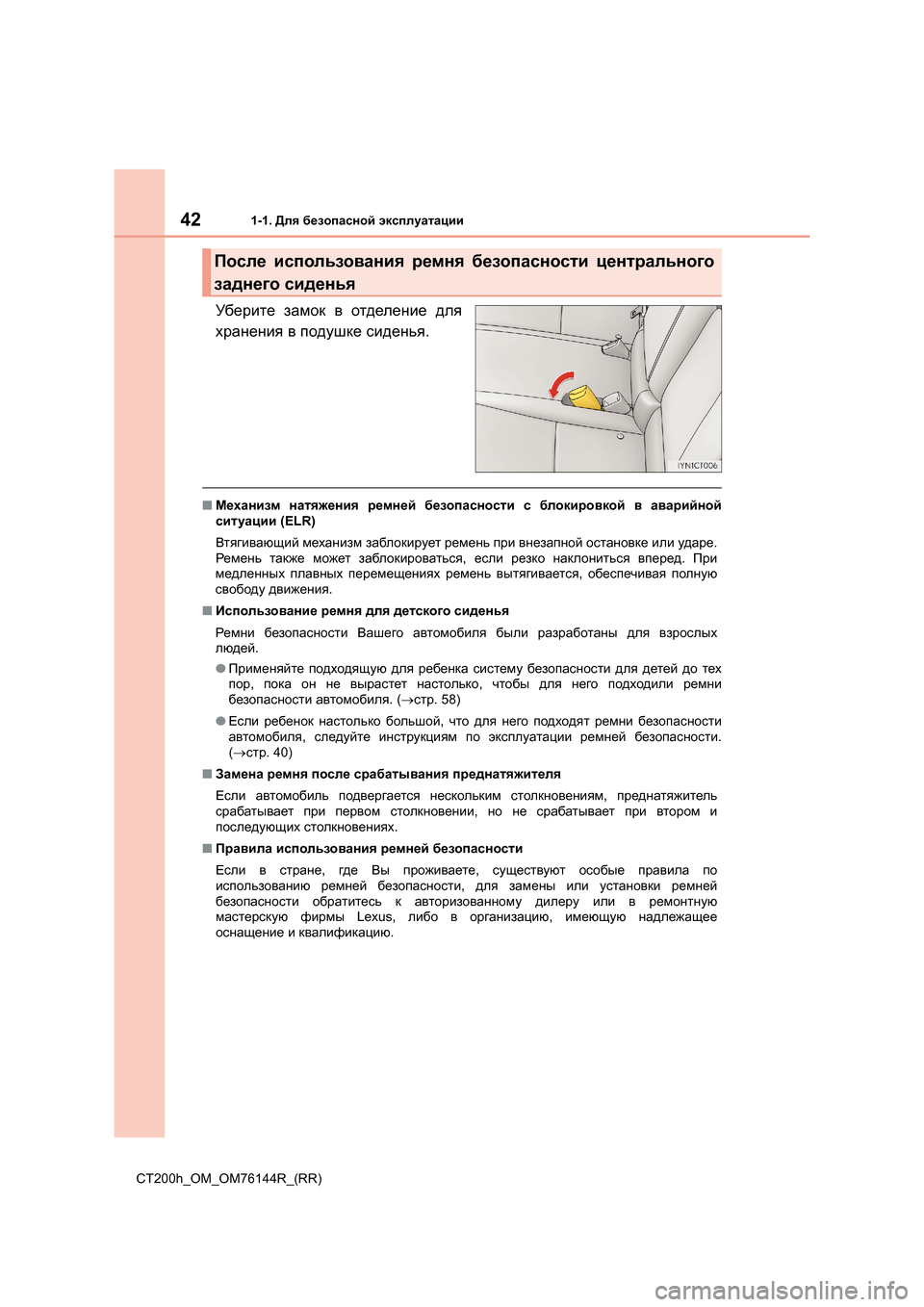

421-1. Для безопасной эксплуатации
CT200h_OM_OM76144R_(RR)
Уберите замок в отделение для
хранения в подушке сиденья .
■Механизм натяжения ремней безопасности с блокировкой в аварийной
ситуации (ELR)
Втягивающий механизм заблокирует ремень при внезапной остановке или ударе .
Ремен ь также может заблокироваться , если резко наклониться вперед . При
медленных плавных перемещениях ремень вытягивается , обеспечивая полную
свободу движения .
■ Использование ремня для детского сиденья
Ремни безопасности Вашего автомобиля были разработаны для взрослых
людей .
● Применяйте подходящую для ребенка систему безопасности для детей до тех
пор , пока он не вырастет настолько , чтобы для него подходили ремни
безопасности автомобиля . (→ стр . 58)
● Если ребенок настолько большой , что для него подходят ремни безопасности
автомобиля , следуйте инструкциям по эксплуатации ремней безопасности .
( → стр . 40)
■ Замена ремня после срабатывания преднатяжителя
Если автомобиль подвергается нескольким столкновениям , преднатяжитель
срабатывает при первом столкновении , но не срабатывает при втором и
последующих столкновениях .
■ Правила использования ремней безопасности
Если в стране , где Вы проживаете , существуют особые правила по
использованию ремней безопасности , для замены или установки ремней
безопасности обратитесь к авторизованному дилеру или в ремонтную
мастерскую фирмы Lexus, либо в организацию , имеющую надлежащее
оснащение и квалификацию .
После использования ремня безопасности центрального
заднего сиденья

431-1. Для безопасной эксплуатации
1
CT200h_OM_OM76144R_(RR)
Для безопасности и защиты
ПРЕДУПРЕЖДЕНИЕ
Соблюдайте приведенные ниже меры предосторожности для снижения
вероятности травмы в случае резкого торможения , неожиданного изменения
направления движения или аварии .
Несоблюдение этих мер может стать причиной тяжелой травмы или
смертельного исхода .
■ Использование ремня безопасности
● Убедитесь в том , что у всех пассажиров застегнуты ремни безопасности .
● Обязательно правильно пристегивайтесь ремнями безопасности .
● Каждый ремень безопасности должен использоваться только одним
человеком . Он не должен использоваться единовременно несколькими
людьми , в том числе детьми .
● Lexus рекомендует сажать детей на задние сиденья и обязательно
использовать ремни безопасности и/или соответствующую систему
безопасности для детей .
● Для достижения правильного положения не наклоняйте сиденье больше , чем
это необходимо . Ремень безопасности действует наиболее эффективно ,
когда пассажиры сидят прямо , опершись на спинку сиденья .
● Не пропускайте плечевой ремень под рукой .
● Обязательно следите за тем , чтобы поясной ремень располагался как можно
ниже и удобней на бедрах .
■ Беременные женщины
■ Люди , страдающие различными заболеваниями
Проконсультируйтесь у врача и пристегивайте ремень соответствующим
образом . (→ стр . 40)
Проконсультируйтесь у врача и
пристегивайте ремень соответствующим
образом . (→ стр . 40)
Беременные женщины должны опускать
поясной ремень как можно ниже точно так
же , как и остальные пассажиры , полностью
вытягивая плечевой ремень на плечо и
следя за тем , чтобы ремень не пересекал
окружность живота .
Неправильное размещение поясного
ремня при резком торможении или
столкновении может стать причиной
тяжелой травмы или смертельного исхода
не только для беременной женщины , но и
для плода .

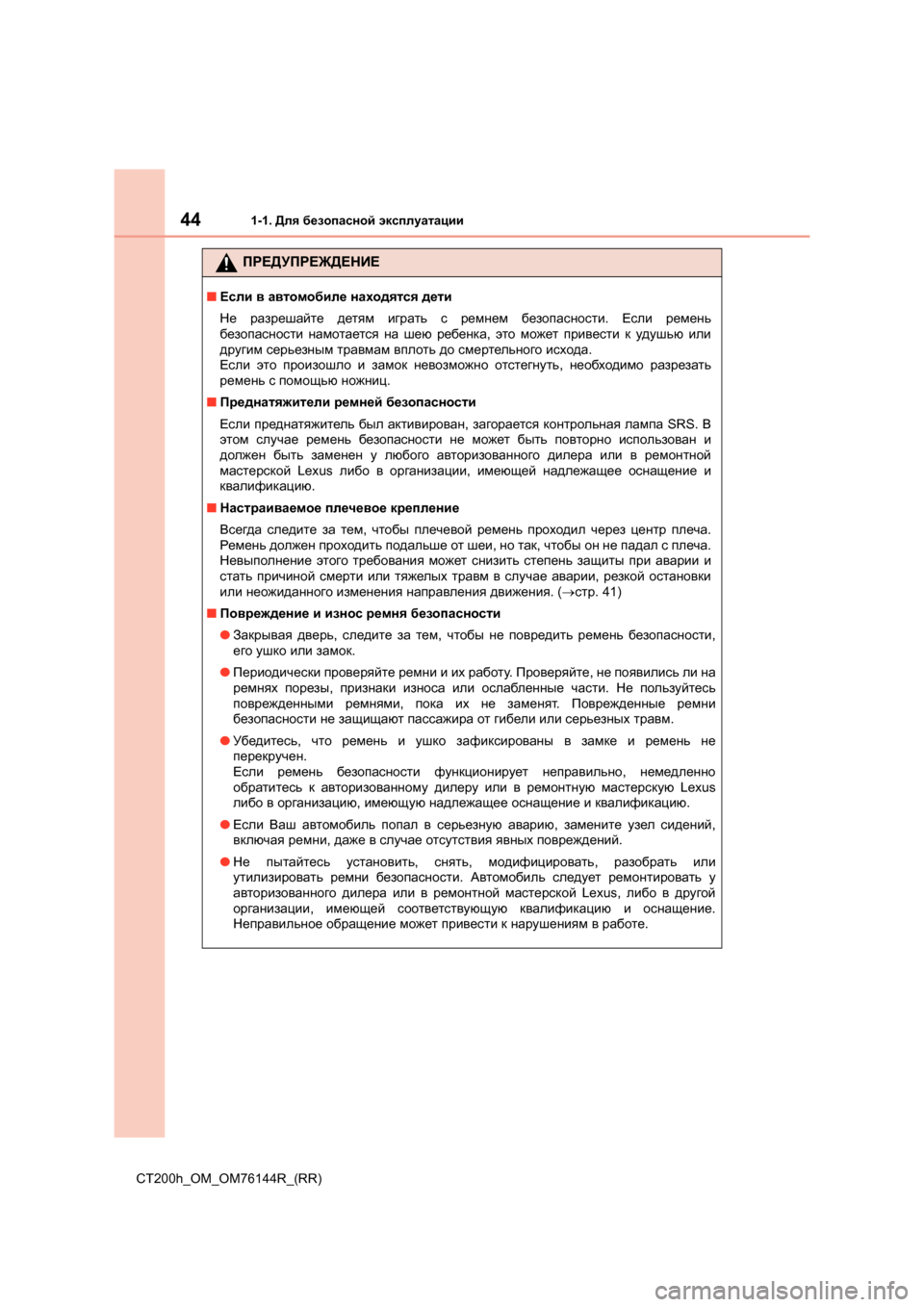

441-1. Для безопасной эксплуатации
CT200h_OM_OM76144R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ Если в автомобиле находятся дети
Не разрешайте детям играть с ремнем безопасности . Если ремень
безопасности намотается на шею ребенка , это может привести к удушью или
другим серьезным травмам вплоть до смертельного исхода .
Если это произошло и замок невозможно отстегнуть , необходимо разрезать
ремень с помощью ножниц .
■ Преднатяжители ремней безопасности
Если преднатяжитель был активирован , загорается контрольная лампа SRS. В
этом случае ремень безопасности не может быть повторно использован и
должен быть заменен у любого авторизованного дилера или в ремонтной
мастерской Lexus либо в организации , имеющей надлежащее оснащение и
квалификацию .
■ Настраиваемое плечевое крепление
Всегда следите за тем , чтобы плечевой ремень проходил через центр плеча .
Ремень должен проходить подальше от шеи , но так , чтобы он не падал с плеча .
Невыполнение этого требования может снизить степень защиты при аварии и
стать причиной смерти или тяжелых травм в случае аварии , резкой остановки
или неожиданного изменения направления движения . (→ стр . 41)
■ Повреждение и износ ремня безопасности
● Закрывая дверь , следите за тем , чтобы не повредить ремень безопасности ,
его ушко или замок .
● Периодически проверяйте ремни и их работу . Проверяйте , не появились ли на
ремнях порезы , признаки износа или ослабленные части . Не пользуйтесь
поврежденными ремнями , пока их не заменят . Поврежденные ремни
безопасности не защищают пассажира от гибели или серьезных травм .
● Убедитесь , что ремень и ушко зафиксированы в замке и ремень не
перекручен .
Если ремень безопасности функционирует неправильно , немедленно
обратитесь к авторизованному дилеру или в ремонтную мастерскую Lexus
либо в организацию , имеющую надлежащее оснащение и квалификацию .
● Если Ваш автомобиль попал в серьезную аварию , замените узел сидений ,
включая ремни , даже в случае отсутствия явных повреждений .
● Не пытайтесь установить , снять , модифицировать , разобрать или
утилизировать ремни безопасности . Автомобиль следует ремонтировать у
авторизованного дилера или в ремонтной мастерской Lexus, либо в другой
организации , имеющей соответствующую квалификацию и оснащение .
Неправильное обращение может привести к нарушениям в работе .

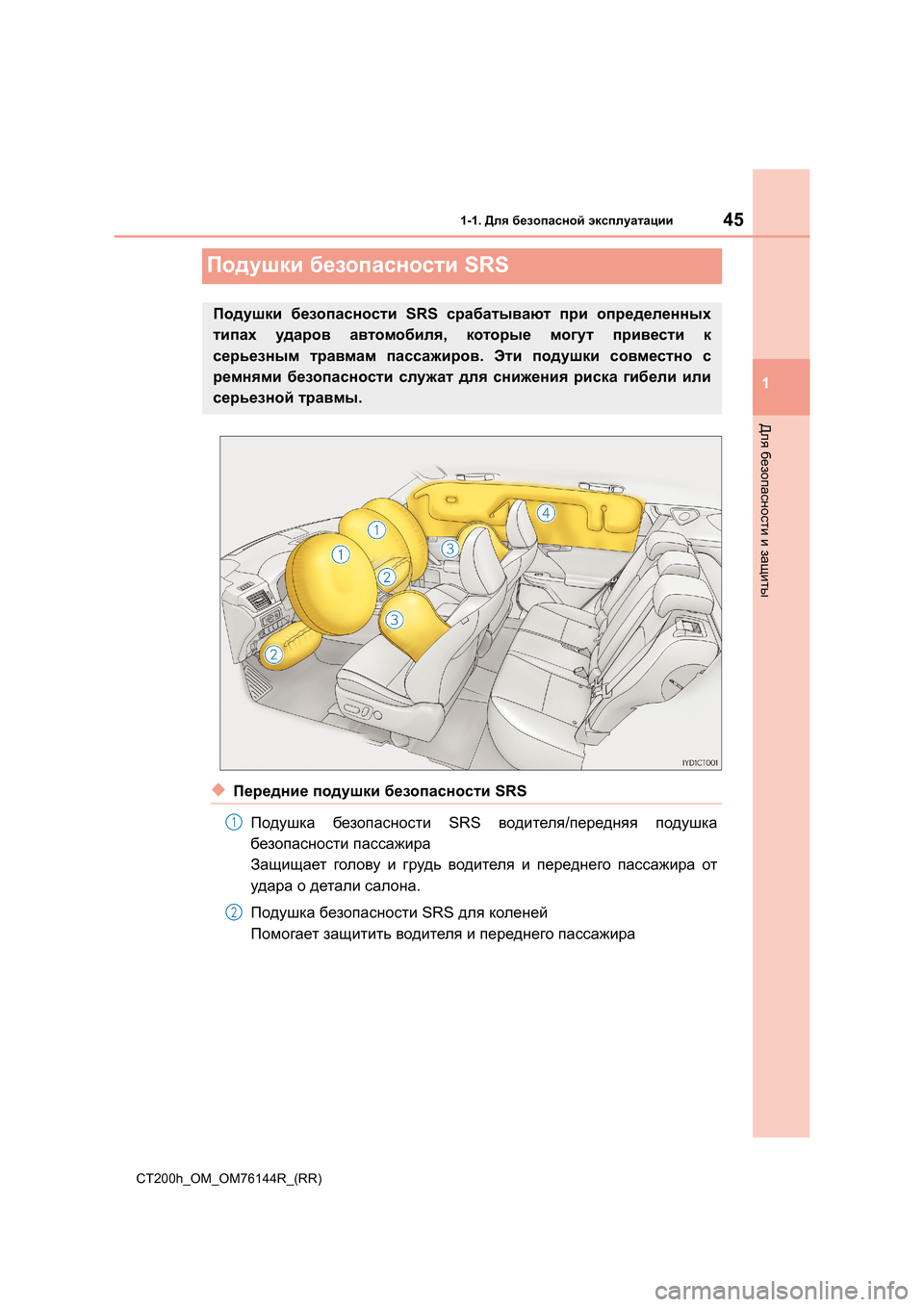

451-1. Для безопасной эксплуатации
1
Для безопасности и защиты
CT200h_OM_OM76144R_(RR)
Подушки безопасности SRS
◆Передние подушки безопасности SRS
Подушка безопасности SRS водителя/передняя подушка
безопасности пассажира
Защищает голову и грудь водителя и переднего пассажира от
удара о детали салона .
Подушка безопасности SRS для коленей
Помогает защитить водителя и переднего пассажира
Подушки безопасности SRS срабатывают при определенных
типах ударов автомобиля , которые могут привести к
серьезным травмам пассажиров . Эти подушки совместно с
ремнями безопасности служат для снижения риска гибели или
серьезной травмы .
1
2

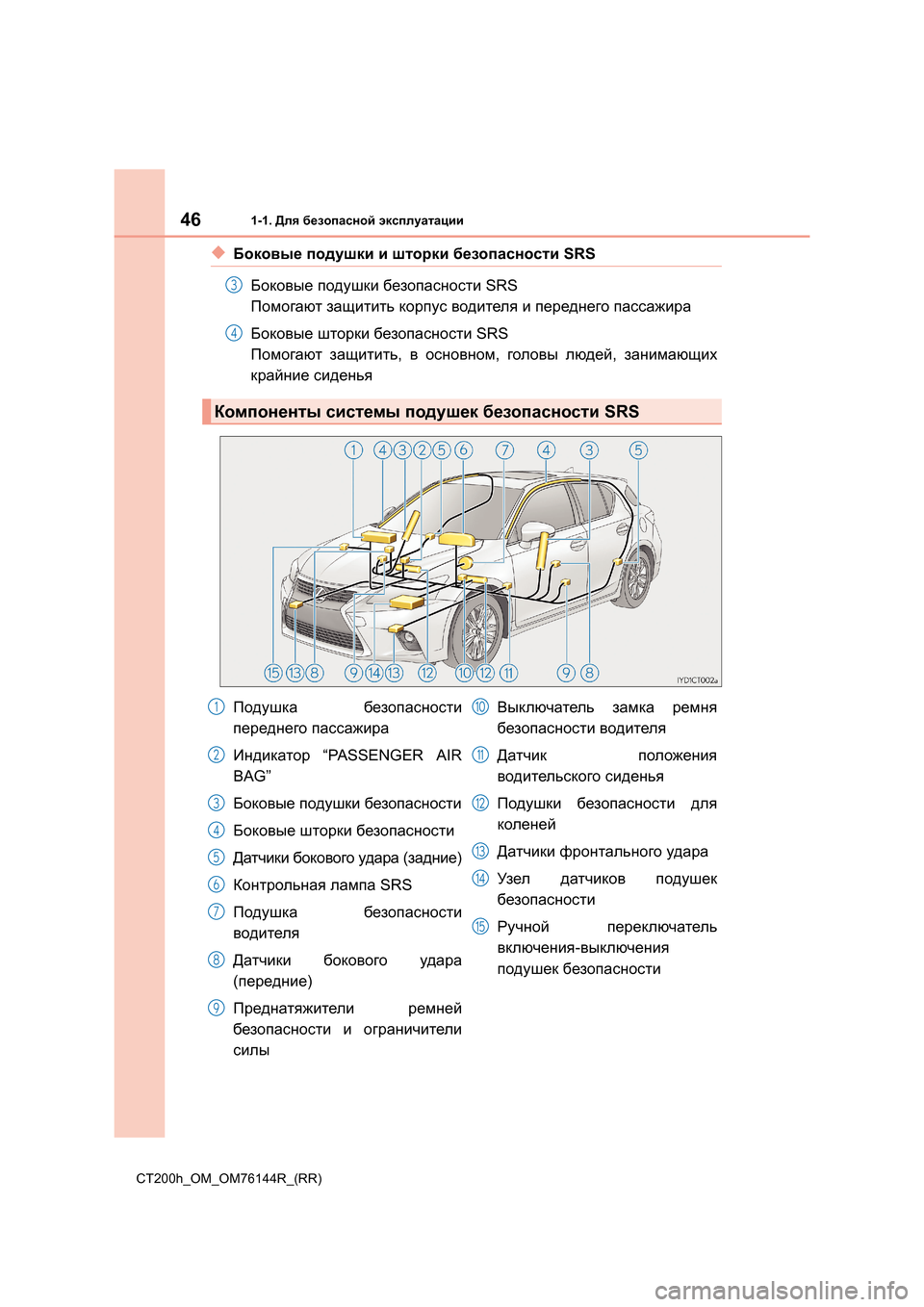

461-1. Для безопасной эксплуатации
CT200h_OM_OM76144R_(RR)
◆Боковые подушки и шторки безопасности SRS
Боковые подушки безопасности SRS
Помогают защитить корпус водителя и переднего пассажира
Боковые шторки безопасности SRS
Помогают защитить , в основном , головы людей , занимающих
крайние сиденья
Компоненты системы подушек безопасности SRS
3
4
Подушка безопасности
переднего пассажира
Индикатор “PASSENGER AIR
BAG”
Боковые подушки безопасности
Боковые шторки безопасности
Датчики бокового удара (задние )
Контрольная лампа SRS
Подушка безопасности
водителя
Датчики бокового удара
( передние )
Преднатяжители ремней
безопасности и ограничители
силы Выключатель
замка ремня
безопасности водителя
Датчик положения
водительского сиденья
Подушки безопасности для
коленей
Датчики фронтального удара
Узел датчиков подушек
безопасности
Ручной переключатель
включения -выключения
подушек безопасности1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

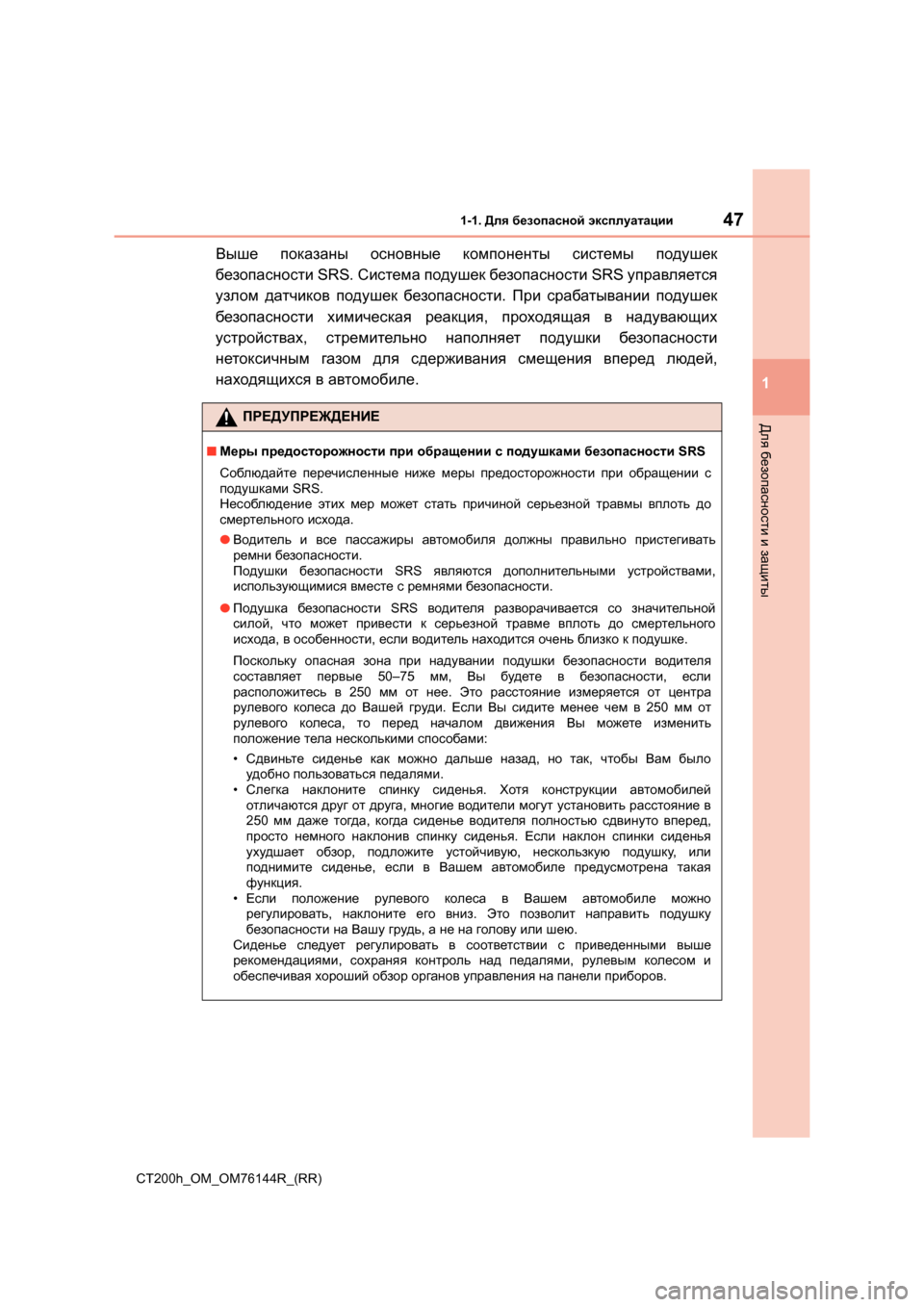

471-1. Для безопасной эксплуатации
1
CT200h_OM_OM76144R_(RR)
Для безопасности и защиты
Выше показаны основные компоненты системы подушек
безопасности SRS. Система подушек безопасности SRS управляется
узлом датчиков подушек безопасности . При срабатывании подушек
безопасности химическая реакция , проходящая в надувающих
устройствах , стремительно наполняет подушки безопасности
нетоксичным газом для сдерживания смещения вперед людей ,
находящихся в автомобиле .
ПРЕДУПРЕЖДЕНИЕ
■Меры предосторожности при обращении с подушками безопасности SRS
Соблюдайте перечисленные ниже меры предосторожности при обращении с
подушками SRS.
Несоблюдение этих мер может стать причиной серьезной травмы вплоть до
смертельного исхода .
● Водитель и все пассажиры автомобиля должны правильно пристегивать
ремни безопасности .
Подушки безопасности SRS являются дополнительными устройствами ,
использующимися вместе с ремнями безопасности .
● Подушка безопасности SRS водителя разворачивается со значительной
силой , что может привести к серьезной травме вплоть до смертельного
исхода , в особенности , если водитель находится очень близк о к подушке .
Поскольку опасная зона при надувании подушки безопасности водителя
составляет первые 50–75 мм, Вы будете в безопасности , если
расположитесь в 250 мм от нее . Это расстояние измеряется от центра
рулевого колеса до Вашей груди . Если Вы сидите менее чем в 250 мм от
рулевого колеса , то перед началом движения Вы можете изменить
положение тела несколькими способами :
• Сдвиньте сиденье как можно дальше назад , но так , чтобы Вам было
удобно пользоваться педалями .
• Слегка наклоните спинку сиденья . Хотя конструкции автомобилей
отличаются друг от друга , многие водители могут установить расстояние в
250 мм даже тогда , когда сиденье водителя полностью сдвинуто вперед ,
просто немного наклонив спинку сиденья . Если наклон спинки сиденья
ухудшает обзор , подложите устойчивую , нескользкую подушку , или
поднимите сиденье , если в Вашем автомобиле предусмотрена такая
функция .
• Если положение рулевого колеса в Вашем автомобиле можно
регулировать , наклоните его вниз . Это позволит направить подушку
безопасности на Вашу грудь , а не на голову или шею .
Сиденье следует регулировать в соответствии с приведенными выше
рекомендациями , сохраняя контроль над педалями , рулевым колесом и
обеспечивая хороший обзор органов управления на панели приборов .

481-1. Для безопасной эксплуатации
CT200h_OM_OM76144R_(RR)
ПРЕДУПРЕЖДЕНИЕ

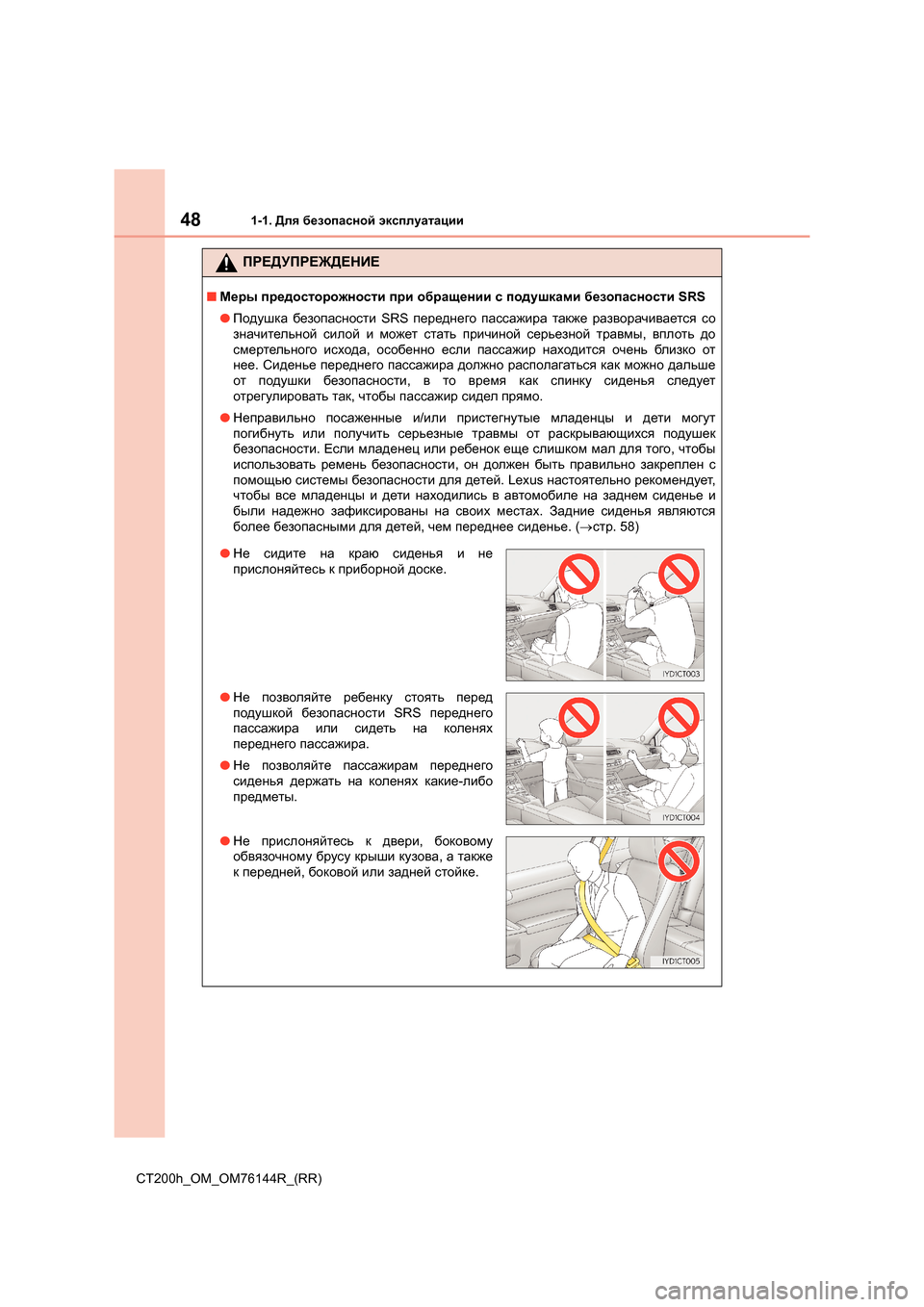

■ Меры предосторожности при обращении с подушками безопасности SRS
● Подушка безопасности SRS переднего пассажира также разворачивается со
значительной силой и может стать причиной серьезной травмы , вплоть до
смертельного исхода , особенно если пассажир находится очень близко от
нее . Сиденье переднего пассажира должно располагаться как можно дальше
от подушки безопасности , в то время как спинку сиденья следует
отрегулировать так , чтобы пассажир сидел прямо .
● Неправильно посаженные и/или пристегнутые младенцы и дети могут
погибнуть или получить серьезные травмы от раскрывающихся подушек
безопасности . Если младенец или ребенок еще слишком мал для того , чтобы
использовать ремень безопасности , он должен быть правильно закреплен с
помощью системы безопасности для детей . Lexus настоятельно рекомендует ,
чтобы все младенцы и дети находились в автомобиле на заднем сиденье и
были надежно зафиксированы на своих местах . Задние сиденья являются
более безопасными для детей , чем переднее сиденье . (→ стр . 58)
●Не сидите на краю сиденья и не
прислоняйтесь к приборной доске .
● Не позволяйте ребенку стоять перед
подушкой безопасности SRS переднего
пассажира или сидеть на коленях
переднего пассажира .
● Не позволяйте пассажирам переднего
сиденья держать на коленях какие -либо
предметы .
● Не прислоняйтесь к двери , боковому
обвязочному брусу крыши кузова , а также
к передней , боковой или задней стойке .

491-1. Для безопасной эксплуатации
1
CT200h_OM_OM76144R_(RR)
Для безопасности и защиты

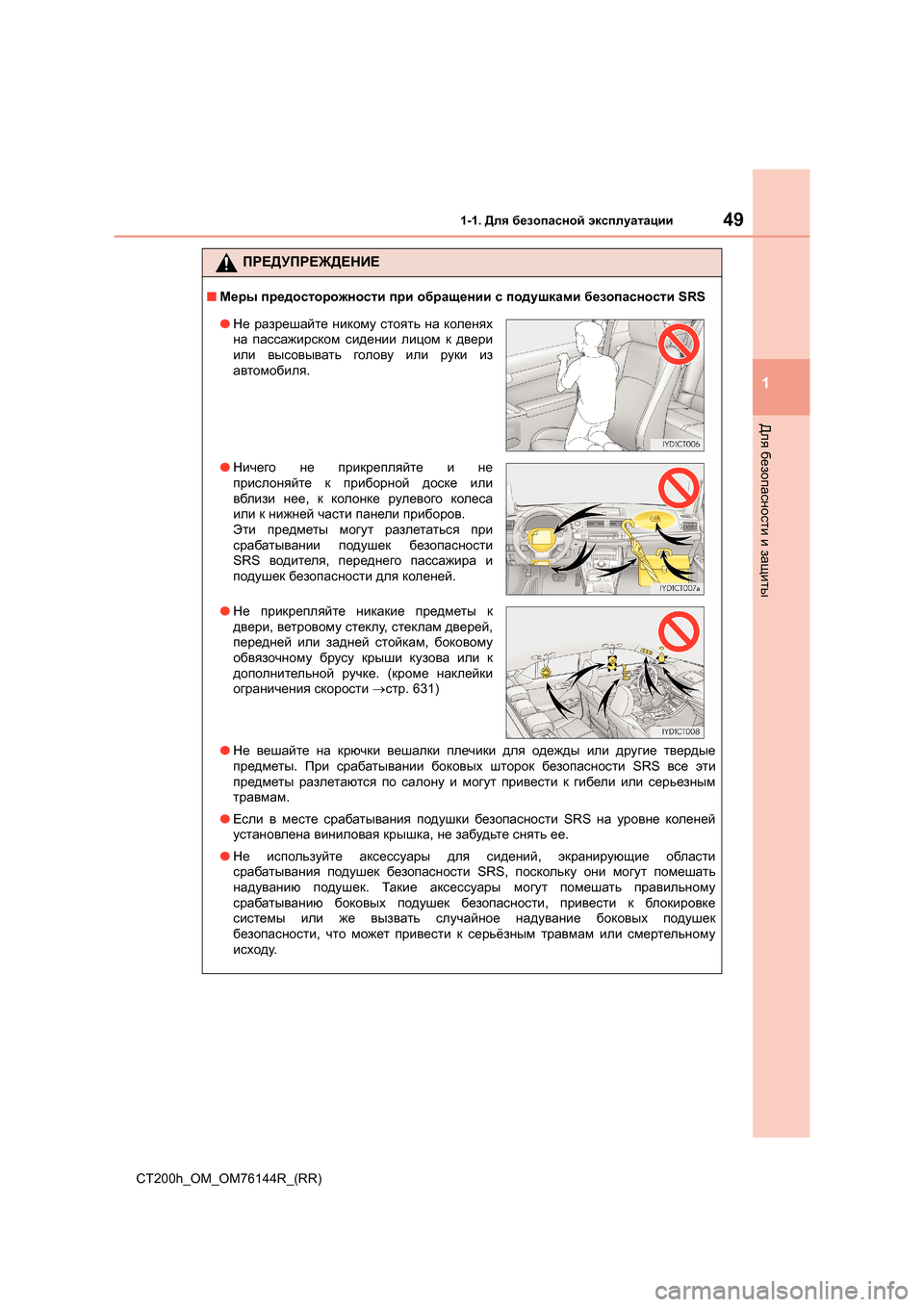

ПРЕДУПРЕЖДЕНИЕ
■ Меры предосторожности при обращении с подушками безопасности SRS
● Не вешайте на крючки вешалки плечики для одежды или другие твердые
предметы . При срабатывании боковых шторок безопасности SRS все эти
предметы разлетаются по салону и могут привести к гибели или серьезным
травмам .
● Если в месте срабатывания подушки безопасности SRS на уровне коленей
установлена виниловая крышка , не забудьте снять ее .
● Не используйте аксессуары для сидений , экранирующие области
срабатывания подушек безопасности SRS, поскольку они могут помешать
надуванию подушек . Такие аксессуары могут помешать правильному
срабатыванию боковых подушек безопасности , привести к бл окировк е
системы или же вызвать случайное надувание боковых подушек
безопасности , что может привести к серьёзным травмам или смертельному
исходу .
●Не разрешайте никому стоять на коленях
на пассажирском сидении лицом к двери
или высовывать голову или руки из
автомобиля .
● Ничего не прикрепляйте и не
прислоняйте к приборной доске или
вблизи нее , к колонке рулевого колеса
или к нижней части панели приборов .
Эти предметы могут разлетаться при
срабатывании подушек безопасности
SRS водителя , переднего пассажира и
подушек безопасности для коленей .
● Не прикрепляйте никакие предметы к
двери , ветровому стеклу , стеклам дверей ,
передней или задней стойкам , боковому
обвязочному брусу крыши кузова или к
дополнительной ручке . (кроме наклейки
ограничения скорости → стр . 631)

501-1. Для безопасной эксплуатации
CT200h_OM_OM76144R_(RR)

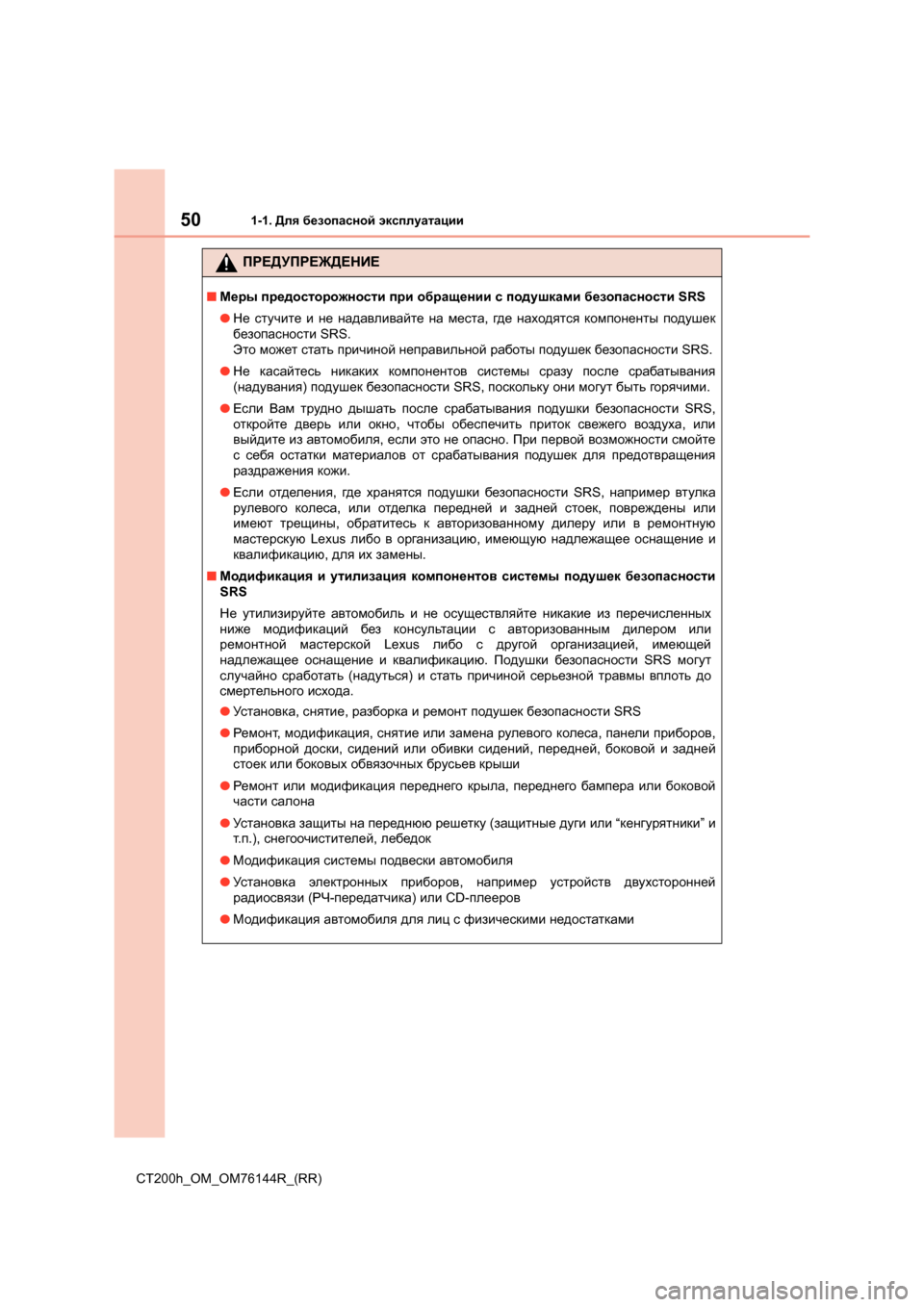

ПРЕДУПРЕЖДЕНИЕ
■ Меры предосторожности при обращении с подушками безопасности SRS
● Не стучите и не надавливайте на места , где находятся компоненты подушек
безопасности SRS.
Это может стать причиной неправильной работы подушек безопасности SRS.
● Не касайтесь никаких компонентов системы сразу после срабатывания
( надувания ) подушек безопасности SRS, поскольку они могут быть горячими .
● Если Вам трудно дышать после срабатывания подушки безопасности SRS,
откройте дверь или окно , чтобы обеспечить приток свежего воздуха , или
выйдите из автомобиля , если это не опасно . При первой возможности смойте
с себя остатки материалов от срабатывания подушек для предотвращения
раздражения кожи .
● Если отделения , где хранятся подушки безопасности SRS, например втулка
рулевого колеса , или отделка передней и задней стоек , повреждены или
имеют трещины , обратитесь к авторизованному дилеру или в ремонтную
мастерскую Lexus либо в организацию , имеющую надлежащее оснащение и
квалификацию , для их замены .
■ Модификация и утилизация компонентов системы подушек безопасности
SRS
Не утилизируйте автомобиль и не осуществляйте никакие из перечисленных
ниже модификаций без консультации с авторизованным дилером или
ремонтной мастерской Lexus либо с другой организацией , имеющей
надлежащее оснащение и квалификацию . Подушки безопасности SRS могут
случайно сработать (надуться ) и стать причиной серьезной травмы вплоть до
смертельного исхода .
● Ус т а н о в к а , снятие , разборка и ремонт подушек безопасности SRS
● Ремон т , модификация , снятие или замена рулевого колеса , панели приборов ,
приборной доски , сидений или обивки сидений , передней , боковой и задней
стоек или боковых обвязочных брусьев крыши
● Ремон т или модификация переднего крыла , переднего бампера или боковой
части салона
● Ус т а н о в к а защиты на переднюю решетку (защитные дуги или “кенгурятники ” и
т .п .), снегоочистителей , лебедок
● Модификация системы подвески автомобиля
● Ус т а н о в к а электронных приборов , например устройств двухсторонней
радиосвязи (РЧ -передатчика ) или CD- плееров
● Модификация автомобиля для лиц с физическими недостатками
