Lexus CT200h 2014 Инструкция по эксплуатации (in Russian)
Manufacturer: LEXUS, Model Year: 2014, Model line: CT200h, Model: Lexus CT200h 2014Pages: 688

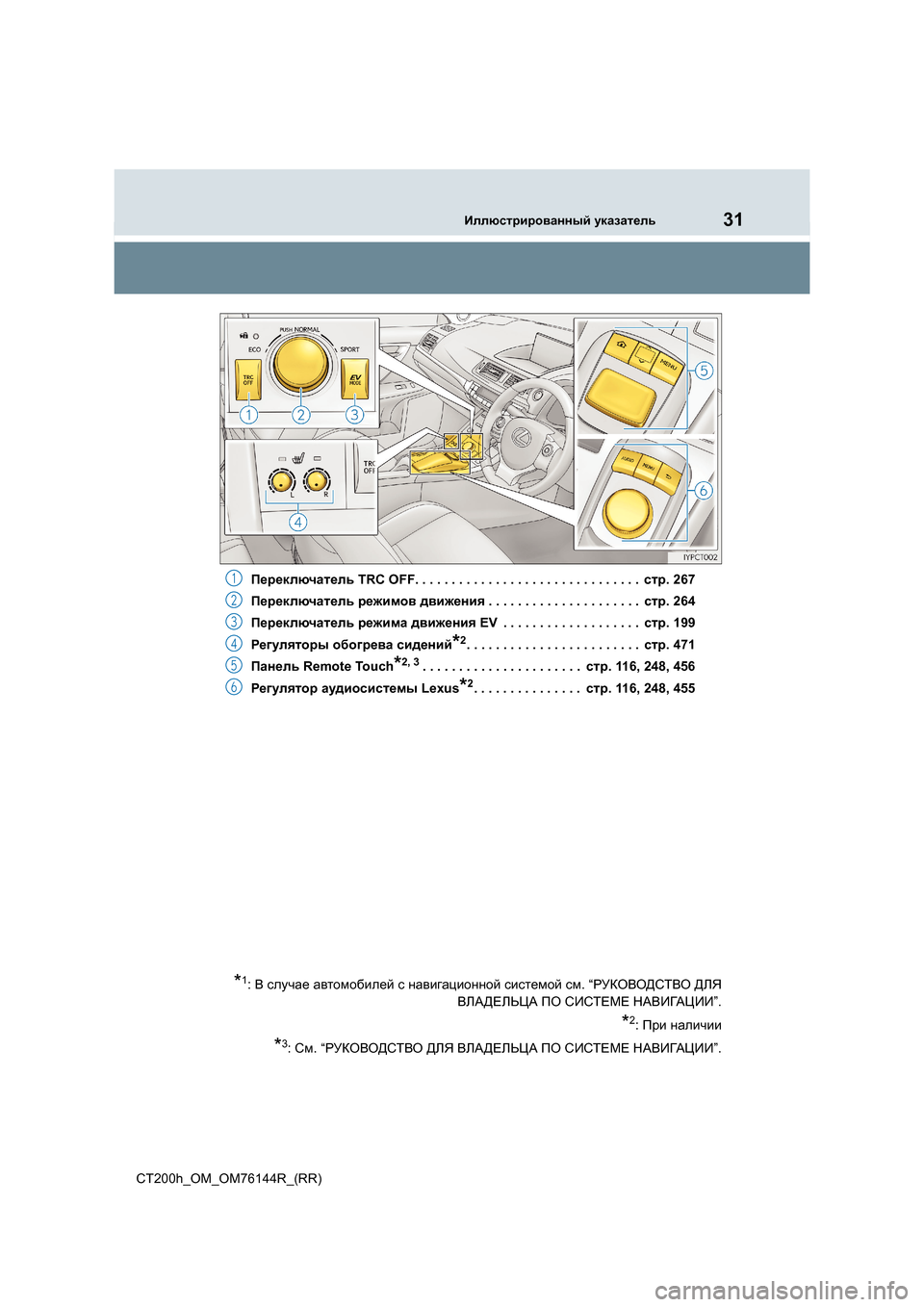

Page 31 of 688
31Иллюстрированный указатель
CT200h_OM_OM76144R_(RR) Переключатель
TRC OFF. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 267
Переключатель режимов движения . . . . . . . . . . . . . . . . . . . . . стр. 264
Переключатель режима движения EV . . . . . . . . . . . . . . . . . . . стр. 199
Регуляторы обогрева сидений
*2. . . . . . . . . . . . . . . . . . . . . . . . стр. 471
Панель Remote Touch
*2, 3. . . . . . . . . . . . . . . . . . . . . . стр. 116, 248, 456
Регулятор аудиосистемы Lexus
*2. . . . . . . . . . . . . . . стр. 116, 248, 455
*1: В случае автомобилей с навигационной системой см . “РУКОВОДСТВО ДЛЯ
ВЛАДЕЛЬЦА ПО СИСТЕМЕ НАВИГАЦИИ ”.
*2: При наличии
*3: См . “РУКОВОДСТВО ДЛЯ ВЛАДЕЛЬЦА ПО СИСТЕМЕ НАВИГАЦИИ ”.
1
2
3
4
5
6

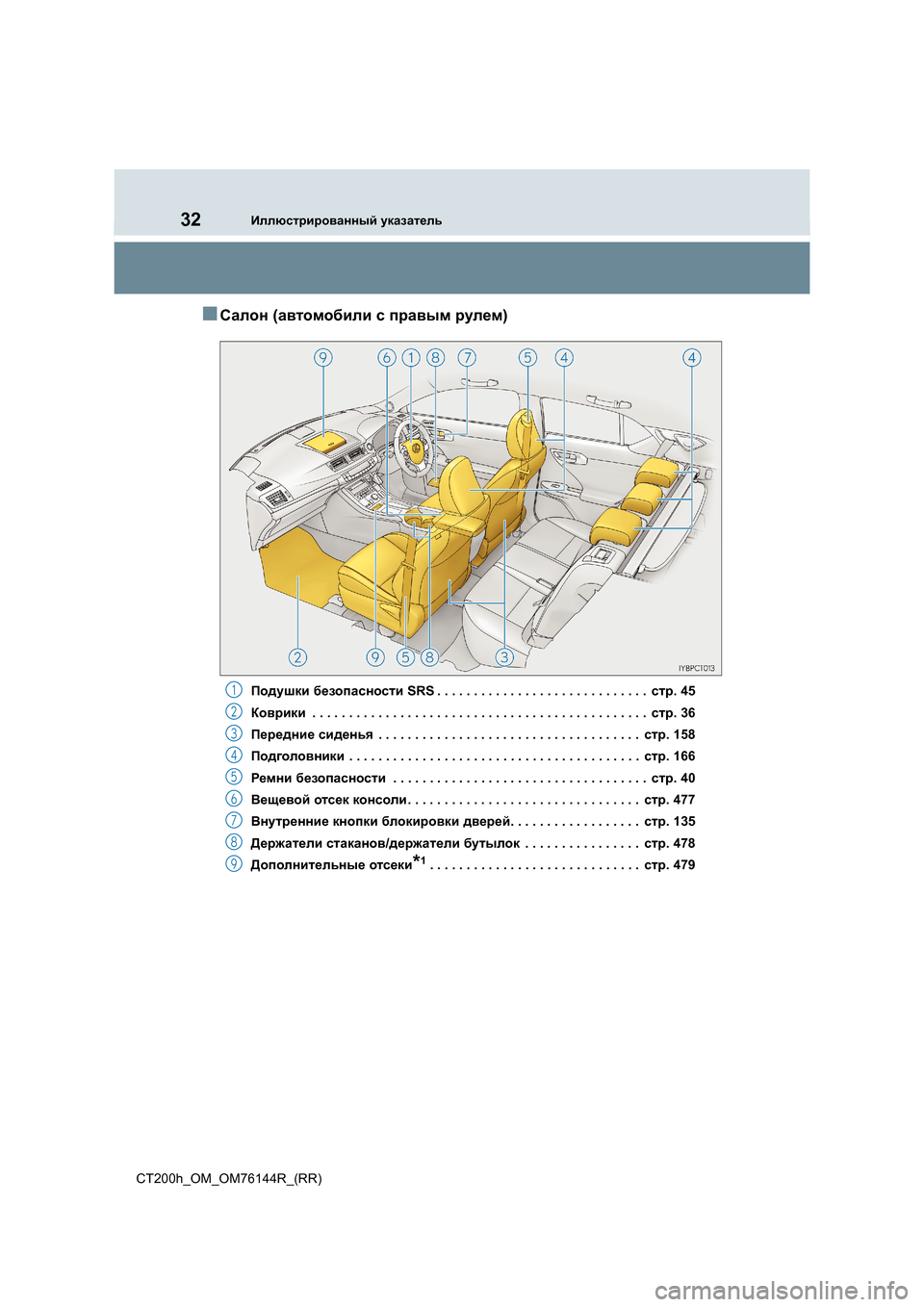

Page 32 of 688
32Иллюстрированный указатель
CT200h_OM_OM76144R_(RR)
■Салон (автомобили с правым рулем )
Подушки безопасности SRS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 45
Коврики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 36
Передние сиденья . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 158
Подголовники . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 166
Ремни безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 40
Вещевой отсек консоли . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 477
Внутренние кнопки блокировки дверей . . . . . . . . . . . . . . . . . . стр. 135
Держатели стаканов /держатели бутылок . . . . . . . . . . . . . . . . стр. 478
Дополнительные отсеки
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 479
1
2
3
4
5
6
7
8
9

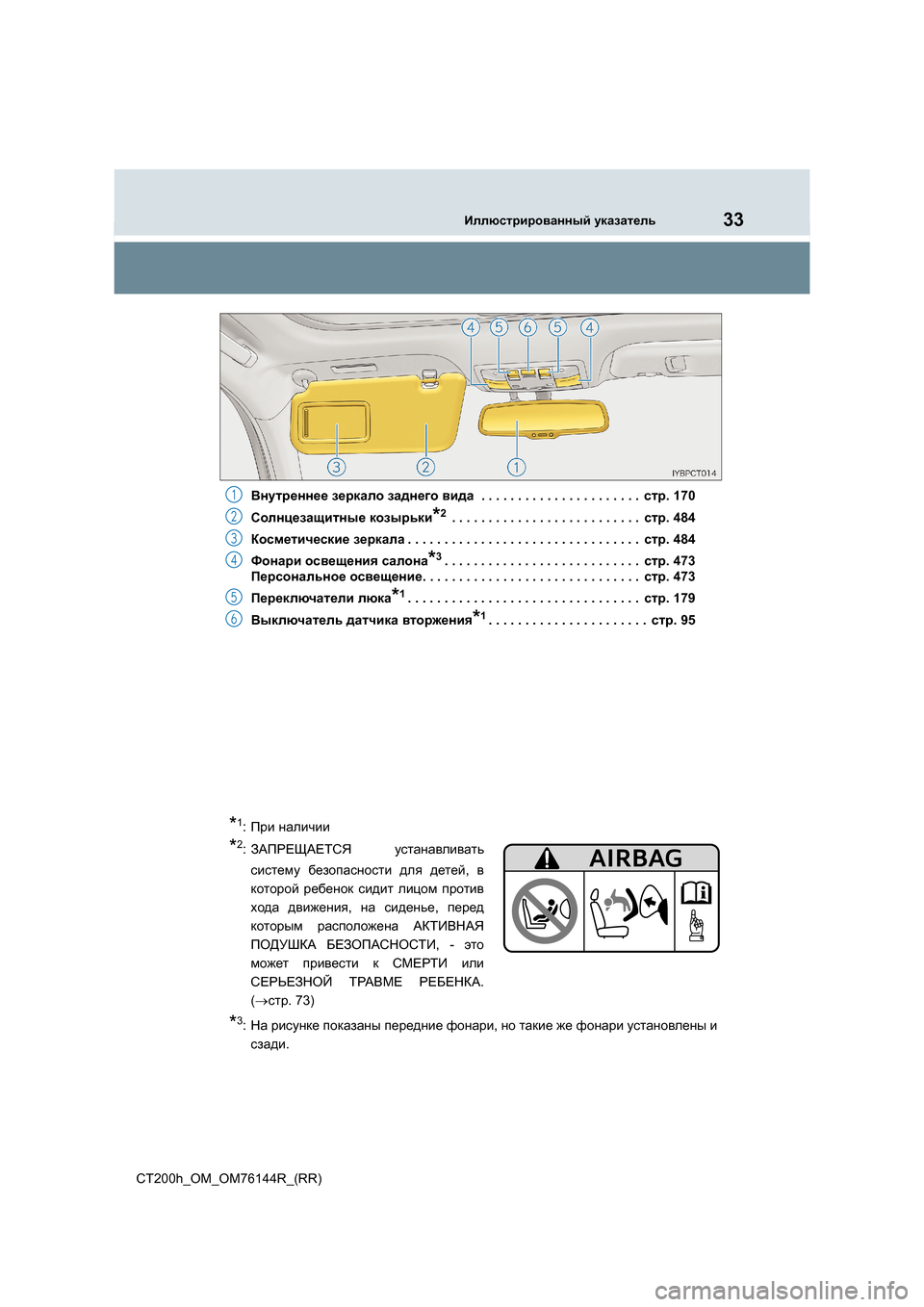

Page 33 of 688
33Иллюстрированный указатель
CT200h_OM_OM76144R_(RR) Внутреннее
зеркало заднего вида . . . . . . . . . . . . . . . . . . . . . . стр. 170
Солнцезащитные козырьки
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 484
Косметические зеркала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 484
Фонари освещения салона
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 473
Персональное освещение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 473
Переключатели люка
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 179
Выключатель датчика вторжения
*1. . . . . . . . . . . . . . . . . . . . . . стр. 95
1
2
3
4
5
6
*1:При наличии
*2: ЗАПРЕЩАЕТСЯ устанавливать
систему безопасности для детей , в
которой ребенок сидит лицом против
хода движения , на сиденье , перед
которым расположена АКТИВНАЯ
ПОДУШКА БЕЗОПАСНОСТИ , - это
может привести к СМЕРТИ или
СЕРЬЕЗНОЙ ТРАВМЕ РЕБЕНКА .
( → стр . 73)
*3:На рисунке показаны передние фонари , но такие же фонари установлены и
сзади .
Page 34 of 688
34Иллюстрированный указатель
CT200h_OM_OM76144R_(RR)

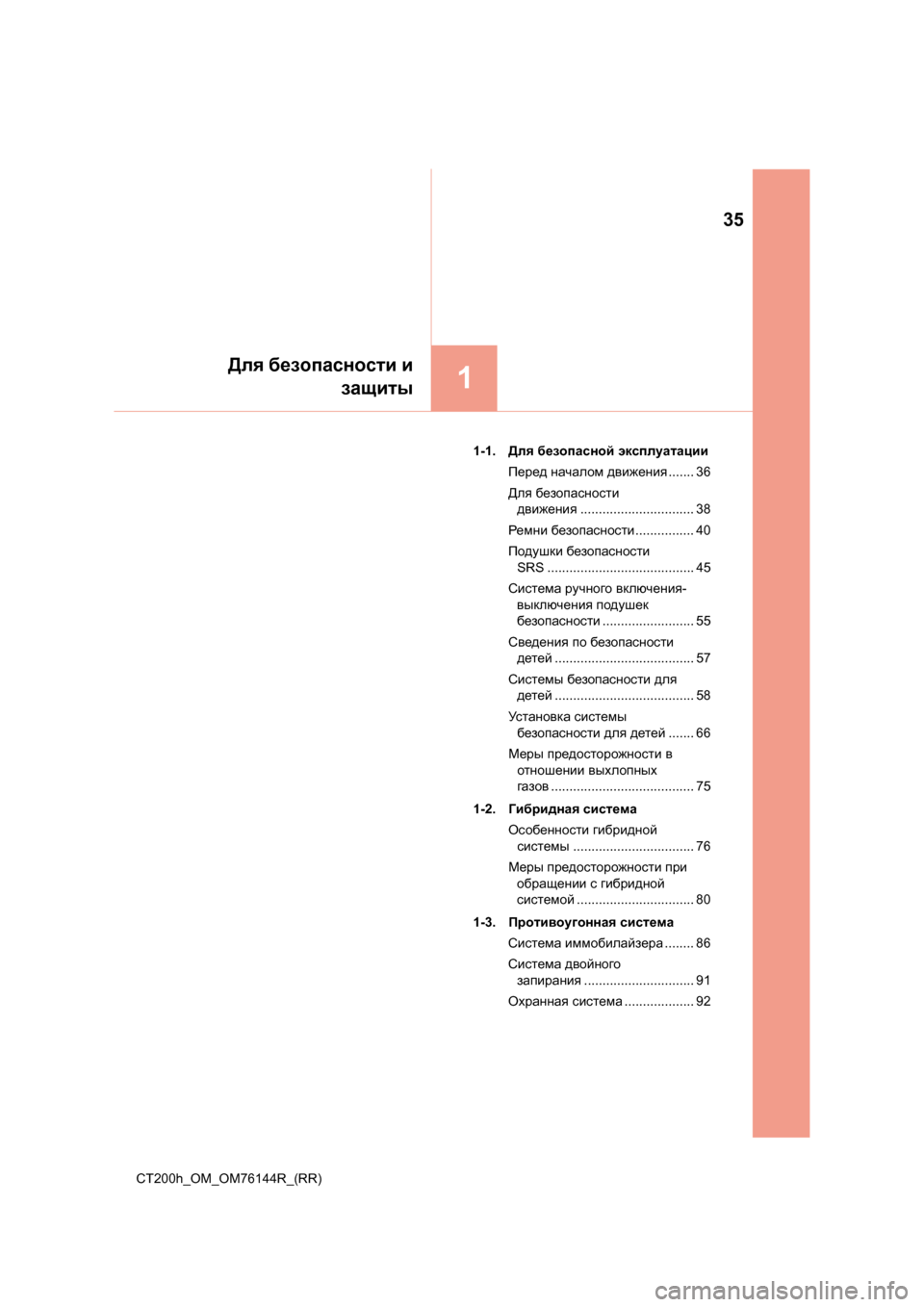

Page 35 of 688
35
1
Для безопасности и
защиты
CT200h_OM_OM76144R_(RR) 1-1.
Для безопасной эксплуатации
Перед началом движения ....... 36
Для безопасности
движения ............................... 38
Ремни безопасности ................ 40
Подушки безопасности
SRS ........................................ 45
Система ручного включения -
выключения подушек
безопасности ......................... 55
Сведения по безопасности
детей ...................................... 57
Системы безопасности для
детей ...................................... 58
Ус т а н о в к а системы
безопасности для детей ....... 66
Меры предосторожности в
отношении выхлопных
газов ....................................... 75
1-2. Гибридная система
Особенности гибридной
системы ................................. 76
Меры предосторожности при
обращении с гибридной
системой ................................ 80
1-3. Противоугонная система
Система иммобилайзера ........ 86
Система двойного
запирания .............................. 91
Охранная система ................... 92

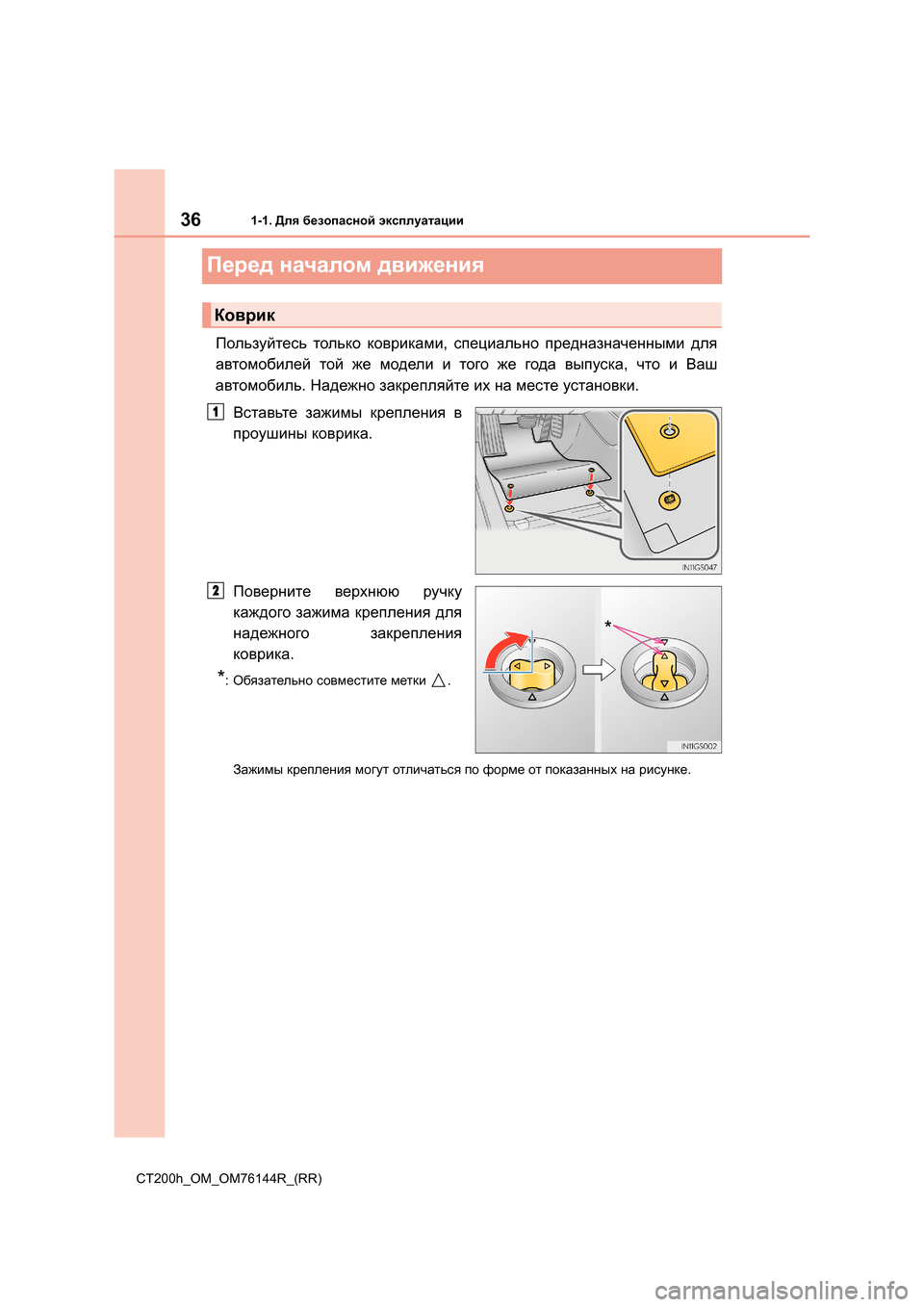

Page 36 of 688
361-1. Для безопасной эксплуатации
CT200h_OM_OM76144R_(RR)
Перед началом движения
Пользуйтесь только ковриками , специально предназначенными для
автомобилей той же модели и того же года выпуска , что и Ваш
автомобиль . Надежно закрепляйте их на месте установки .
Вставьте зажимы крепления в
проушины коврика .
Поверните верхнюю ручку
каждого зажима крепления для
надежного закрепления
коврика .
*:Обязательно совместите метки .
Зажимы крепления могут отличаться по форме от показанных на рисунке .
Коврик
1
*
2
Page 37 of 688
371-1. Для безопасной эксплуатации
1
CT200h_OM_OM76144R_(RR)
Для безопасности и защиты
ПРЕДУПРЕЖДЕНИЕ
Соблюдайте следующие меры предосторожности .
В противном случае коврик водителя может сдвинуться и помешать работе
педалей во время движения . В результате возможен непредвиденный разгон
автомобиля или сложности при торможении , что может привести к аварии ,
серьезной травме или смертельному исходу .
■ При установке коврика под ногами водителя
● Запрещается использовать коврики , предназначенные для автомобилей
других моделей или другого года выпуска , даже если это оригинальные
коврики Lexus.
● Используйте только коврики , предназначенные для места водителя .
● Обязательно надежно закрепляйте коврик с помощью предусмотренных
зажимов .
● Запрещается использовать два и более ковриков , положенных друг на друга .
● Не кладите коврик нижней стороной вверх или передней стороной назад .
■ Перед началом движения
● Убедитесь в том , что коврик надежно
закреплен в правильном месте с
использованием всех предусмотренных
зажимов . Особенно внимательно
производите эту проверку после чистки
пола .
● При остановленной гибридной системе и
установленном положении P полностью
нажмите каждую педаль и убедитесь , что
коврик не мешает нажимать педали .
Page 38 of 688

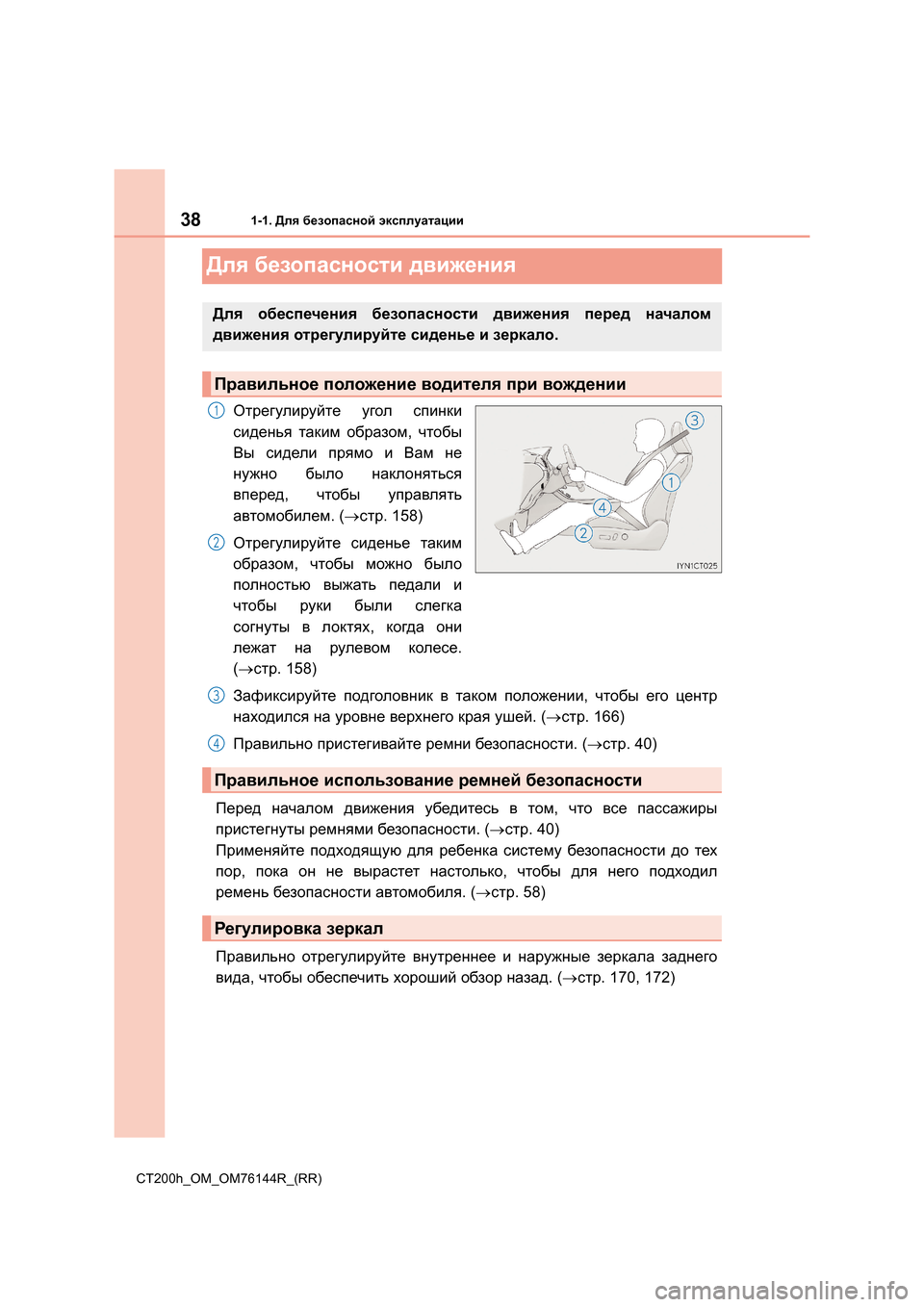

381-1. Для безопасной эксплуатации
CT200h_OM_OM76144R_(RR)
Для безопасности движения
Отрегулируйте угол спинки
сиденья таким образом , чтобы
Вы сидели прямо и Вам не
нужно было наклоняться
вперед , чтобы управлять
автомобилем . (→ стр . 158)
Отрегулируйте сиденье таким
образом , чтобы можно было
полностью выжать педали и
чтобы руки были слегка
согнуты в локтях , когда они
лежат на рулевом колесе .
( → стр . 158)
Зафиксируйте подголовник в таком положении , чтобы его центр
находился на уровне верхнего края ушей . (→ стр . 166)
Правильно пристегивайте ремни безопасности . (→ стр . 40)
Перед началом движения убедитесь в том , что все пассажиры
пристегнуты ремнями безопасности . (→ стр . 40)
Применяйте подходящую для ребенка систему безопасности до тех
пор , пока он не вырастет настолько , чтобы для него подходил
ремень безопасности автомобиля . (→ стр . 58)
Правильно отрегулируйте внутреннее и наружные зеркала заднего
вида , чтобы обеспечить хороший обзор назад . (→ стр . 170, 172)
Для обеспечения безопасности движения перед началом
движения отрегулируйте сиденье и зеркало .
Правильное положение водителя при вождении
1
2
Правильное использование ремней безопасности
Регулировка зеркал
3
4

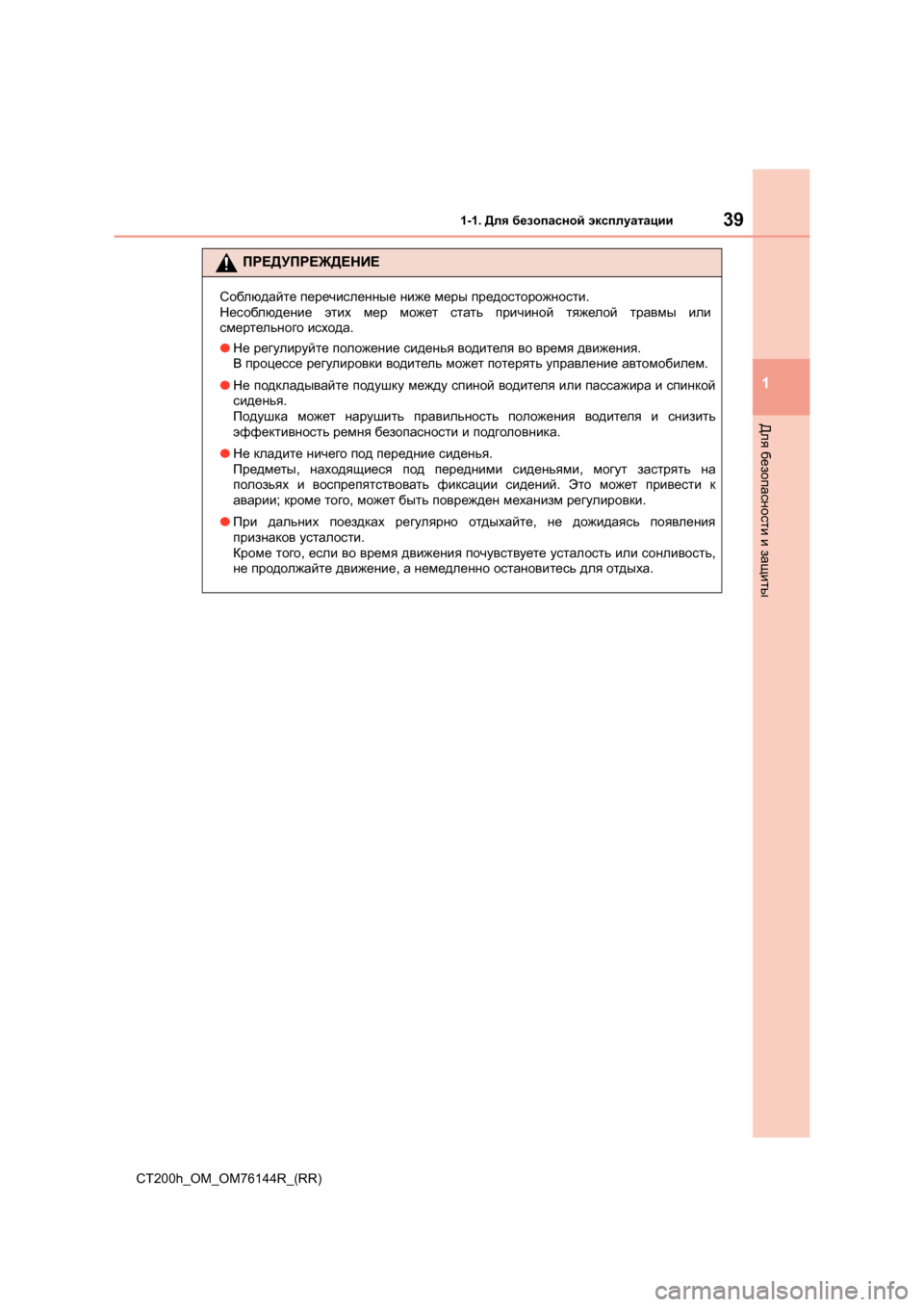

Page 39 of 688
391-1. Для безопасной эксплуатации
1
CT200h_OM_OM76144R_(RR)
Для безопасности и защиты
ПРЕДУПРЕЖДЕНИЕ
Соблюдайте перечисленные ниже меры предосторожности .
Несоблюдение этих мер может стать причиной тяжелой травмы или
смертельного исхода .
● Не регулируйте положение сиденья водителя во время движения .
В процессе регулировки водитель может потерять управление автомобилем .
● Не подкладывайте подушку между спиной водителя или пассажира и спинкой
сиденья .
Подушка может нарушить правильность положения водителя и снизить
эффективность ремня безопасности и подголовника .
● Не кладите ничего под передние сиденья .
Предметы , находящиеся под передними сиденьями , могут застрять на
полозьях и воспрепятствовать фиксации сидений . Это может привести к
аварии ; кроме того , может быть поврежден механизм регулировки .
● При дальних поездках регулярно отдыхайте , не дожидаясь появления
признаков усталости .
Кроме того , если во время движения почувствуете усталость или сонливость ,
не продолжайте движение , а немедленно остановитесь для отдыха .

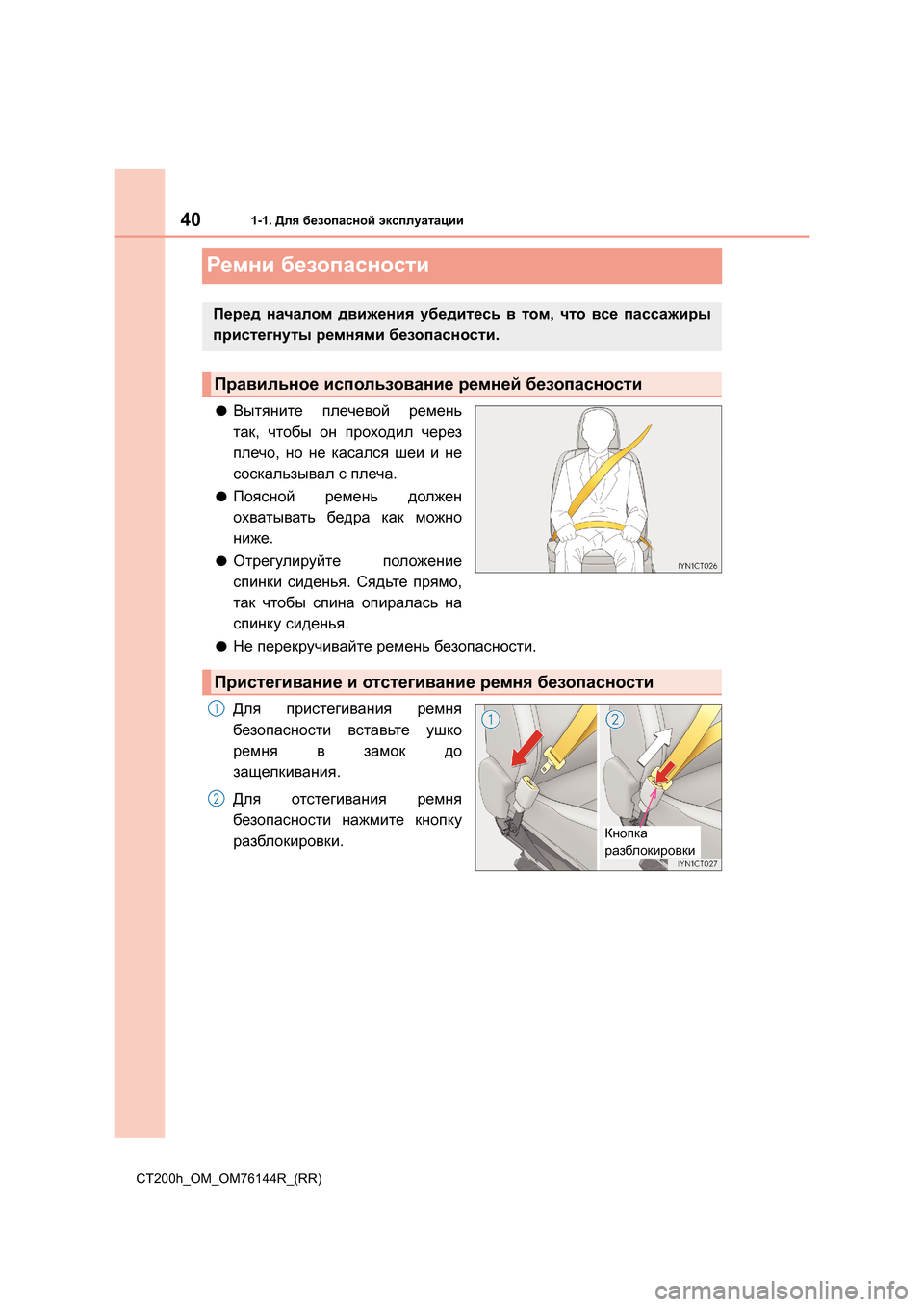

Page 40 of 688
401-1. Для безопасной эксплуатации
CT200h_OM_OM76144R_(RR)
Ремни безопасности
●Вытяните плечевой ремень
так , чтобы он проходил через
плечо , но не касался шеи и не
соскальзывал с плеча .
●Поясной ремень должен
охватывать бедра как можно
ниже .
●Отрегулируйте положение
спинки сиденья . Сядьте прямо ,
так чтобы спина опиралась на
спинку сиденья .
●Не перекручивайте ремень безопасности .
Для пристегивания ремня
безопасности вставьте ушко
ремня в замок до
защелкивания .
Для отстегивания ремня
безопасности нажмите кнопку
разблокировки .
Перед началом движения убедитесь в том , что все пассажиры
пристегнуты ремнями безопасности .
Правильное использование ремней безопасности
Пристегивание и отстегивание ремня безопасности
Кнопка
разблокировки
1
2
