Page 621 of 688
6218-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
8
При возникновении неисправности
ВНИМАНИЕ !
■Будьте внимательны при движении по ухабам с установленным
компактным запасным колесом
При движении с компактным запасным колесом дорожный просвет автомобиля
уменьшается (по сравнению с движением со штатными колесами ). Будьте
осторожны при движении по дорогам с неровным дорожным покрытием .
■ Движение с цепями противоскольжения и компактным запасным колесом
Не устанавливайте цепь противоскольжения на компактное запасное колесо .
Цепи противоскольжения могут повредить кузов автомобиля и неблагоприятно
повлиять на характеристики движения .
Page 622 of 688
6228-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
Если спущено колесо (автомобили без
запасного колеса )
●Припаркуйте автомобиль в безопасном месте на твердой , ровной
площадке .
●Включите стояночный тормоз .
●Переведите трансмиссию в положение P.
●Остановите гибридную систему .
●Включите аварийные сигналы .
Ваш автомобиль не оборудован запасным колесом , но
оборудован аварийным ремонтным комплектом для
устранения прокола колеса .
Прокол , вызванный гвоздем или винтом , можно временно
устранить с помощью аварийного ремонтного комплекта .
ПРЕДУПРЕЖДЕНИЕ
■Если спущена шина
Не продолжайте движение со спущенной шиной .
Поездка даже на короткое расстояние со спущенной шиной может привести
шину и колесо в состояние , непригодное для ремонта , что может послужить
причиной аварии .
Перед ремонтом автомобиля
Page 623 of 688
6238-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
8
При возникновении неисправности
*: Использование домкрата (→стр. 613)
Расположение аварийного ремонтного комплекта ,
домкрата и инструментов
Буксировочная проушина
Аварийный ремонтный
комплект для устранения
прокола колеса
Домкрат
*
Баллонный ключ
Рукоятка домкрата1
2
3
4
5
Page 624 of 688
6248-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
Снимите центральную панель
настила .
Компоненты аварийного ремонтного комплекта для
устранения прокола колеса
Бутылка
Манометр
Выключатель компрессора
Колпачок для стравливания
воздуха Наклейки
Шланг
Разъем
питания
Вставной ключ1
2
3
4
5
6
7
8
Извлечение аварийного ремонтного комплекта для
устранения прокола колеса
1
Page 625 of 688
6258-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
8
При возникновении неисправности
Снимите центральный
дополнительный отсек .
Извлеките аварийный
ремонтный комплект для
устранения прокола колеса .
Снимите центральную панель настила и центральный
дополнительный отсек . (→ стр . 624)
Уберите крюк , затем ослабьте
и извлеките домкрат .
Для ослабления
Для затягивания
Для хранения домкрата уберите
его в отделение для хранения и
закрепите до фиксации .
Использование домкрата : →стр. 613
2
3
Извлечение домкрата
1
2
1
2
Page 626 of 688
6268-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
Проверьте степень поврежденности шины .
Шину следует ремонтировать с
помощью аварийного ремонтного
комплекта только в случае
прокола гвоздем или винтом ,
прошедшим через протектор .
• Не извлекайте гвоздь или винт
из шины . При удалении
объекта отверстие может
расшириться , что сделает
невозможным ремонт с
помощью аварийного
комплекта .
• Во избежание вытекания герметика переместите автомобиль
таким образом , чтобы зона прокола (если она известна )
находилась вверху шины .
Извлеките вставной ключ из
комплекта .
Перед аварийным ремонтом
Способ аварийного ремонта
1
Page 627 of 688
6278-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
8
При возникновении неисправности
Переверните комплект вверх
дном .
Снимите наклейку и вставьте
вставной ключ до щелчка .
Переверните комплект обратно
в обычное положение и
убедитесь , что выключатель
компрессора выключен .
При использовании верхняя сторона
комплекта должна быть вверху .
Подключите штекер питания к
розетке питания . (→ стр . 485)
Снимите колпачок с вентиля
проколотой шины .
2
3
4
5
Page 628 of 688
6288-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
Снимите со шланга колпачок
для стравливания воздуха .
Подсоедините шланг к
вентилю .
До упора накрутите наконечник
шланга по часовой стрелке .
Проверьте рекомендуемое
давление в шине .
Давление в шинах указано на
показанной табличке . (→ стр . 663)
Запустите гибридную систему . (→ стр . 194)
Чтобы впрыснуть герметик и
накачать шину , включите
компрессор .
При использовании верхняя сторона
комплекта должна быть вверху .
6
7
8
9
10

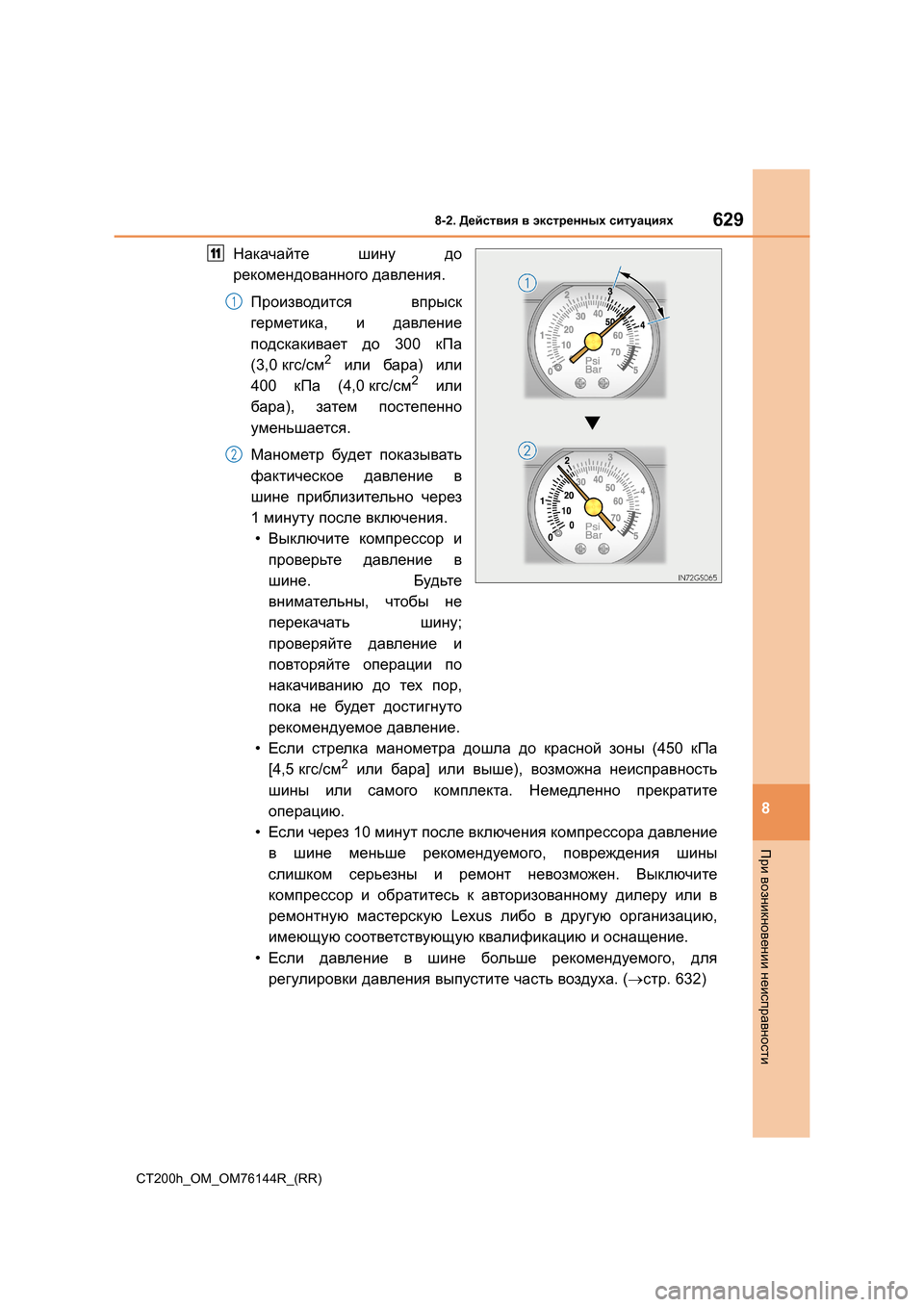

Page 629 of 688

6298-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
8
При возникновении неисправности
Накачайте шину до
рекомендованного давления .
Производится впрыск
герметика , и давление
подскакивает до 300 кПа
(3,0 кгс/см
2 или бара ) или
400 кПа (4,0 кгс/см2 или
бара ), затем постепенно
уменьшается .
Манометр будет показывать
фактическое давление в
шине приблизительно через
1 минуту после включения .
• Выключите компрессор и
проверьте давление в
шине . Будьте
внимательны , чтобы не
перекачать шину;
проверяйте давление и
повторяйте операции по
накачиванию до тех пор ,
пока не будет достигнуто
рекомендуемое давление .
• Если стрелка манометра дошла до красной зоны (450 кПа
[4,5 кгс/см
2 или бара ] или выше ), возможна неисправность
шины или самого комплекта . Немедленно прекратите
операцию .
• Если через 10 минут после включения компрессора давление
в шине меньше рекомендуемого , повреждения шины
слишком серьезны и ремонт невозможен . Выключите
компрессор и обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую организацию ,
имеющую соответствующую квалификацию и оснащение .
• Если давление в шине больше рекомендуемого , для
регулировки давления выпустите часть воздуха . (→ стр . 632)
11
1
2
Page 630 of 688
6308-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
Отсоедините шланг от вентиля шины , затем отсоедините штекер
питания от розетки питания .
Для равномерного распределения герметика в шине необходимо
сразу же проехать не менее 5 км .
Проехав 5км, остановитесь в
безопасном месте на твердой
ровной поверхности и снова
подсоедините компрессор .
Включите компрессор , затем
через несколько секунд
выключите его. Проверьте
давление в шине .
Если давление в шине ниже
130 кПа (1,3 кгс/см
2 или
бара ): ремонт прокола
невозможен . Обратитесь к
авторизованному дилеру
или в ремонтную
мастерскую Lexus либо в
другую организацию ,
имеющую соответствующую
квалификацию и оснащение .
Если давление в шине выше 130 кПа (1,3 кгс/см
2 или бара ), но
ниже рекомендованного : шину можно отремонтировать .
переходите к шагу .
Если давление в шине равно рекомендованному : переходите к
шагу .
12
13
14
15
1
2
16
3
17
