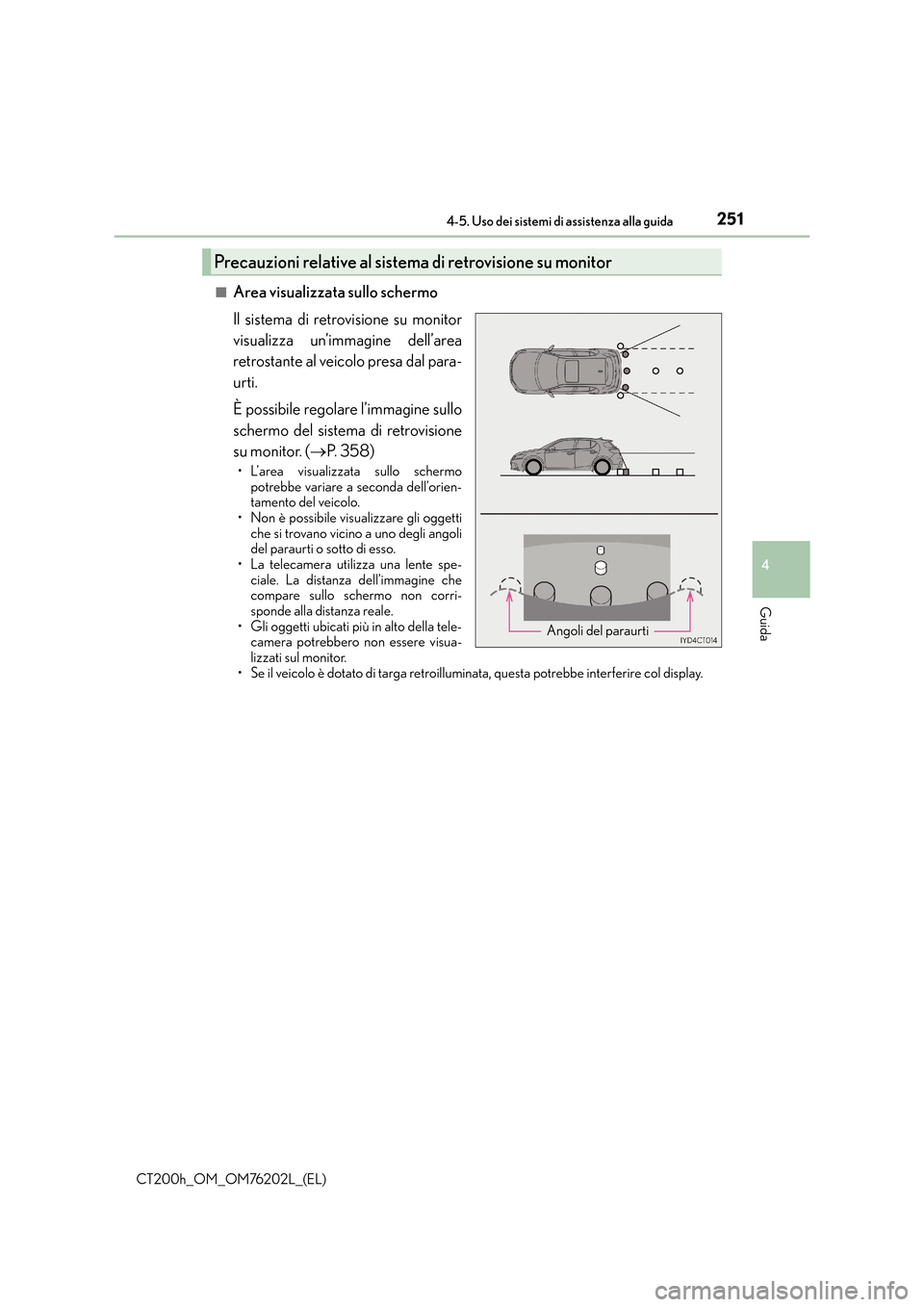

2514-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM76202L_(EL)■
Area visualizzata sullo schermo
Il sistema di retrovisione su monitor
visualizza un’immagine dell’area
retrostante al veicolo presa dal para-
urti.
È possibile regolare l’immagine sullo
schermo del sistema di retrovisione
su monitor. (
→P. 3 5 8 )
• L’area visualizzata sullo schermo
potrebbe variare a seconda dell’orien-
tamento del veicolo.
• Non è possibile visualizzare gli oggetti che si trovano vicino a uno degli angoli
del paraurti o sotto di esso.
• La telecamera utilizza una lente spe- ciale. La distanza dell’immagine che
compare sullo schermo non corri-
sponde alla distanza reale.
• Gli oggetti ubicati più in alto della tele- camera potrebbero non essere visua-
lizzati sul monitor.
• Se il veicolo è dotato di targa retroilluminata, questa potrebbe interferire col display.
Precauzioni relative al sistem a di retrovisione su monitor
Angoli del paraurti

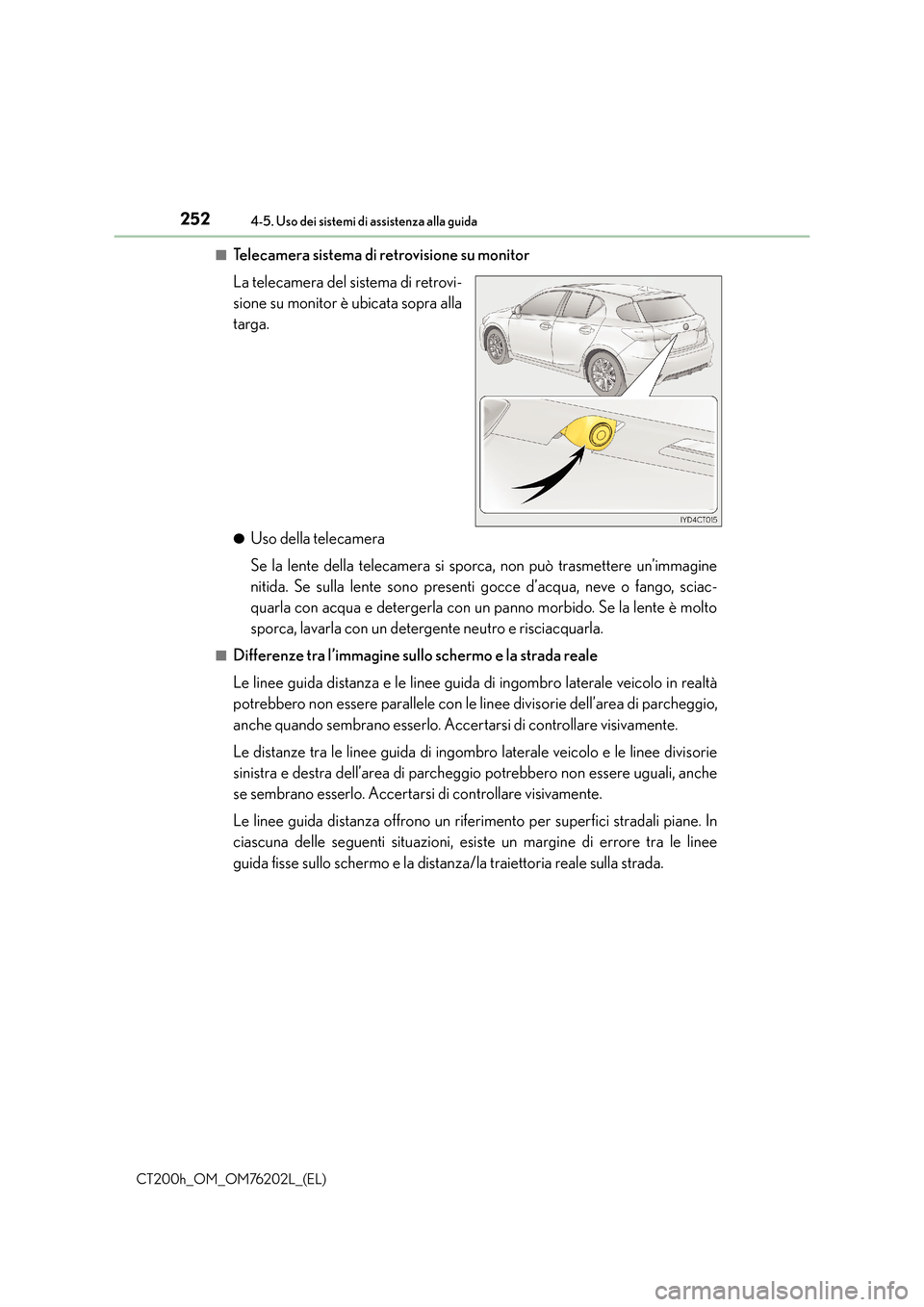

2524-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM76202L_(EL)■
Telecamera sistema di retrovisione su monitor
La telecamera del sistema di retrovi-
sione su monitor è ubicata sopra alla
targa.
●Uso della telecamera
Se la lente della telecamera si sporca, non può trasmettere un’immagine
nitida. Se sulla lente sono presenti gocce d’acqua, neve o fango, sciac-
quarla con acqua e detergerla con un panno morbido. Se la lente è molto
sporca, lavarla con un detergente neutro e risciacquarla.
■Differenze tra l’immagine sullo schermo e la strada reale
Le linee guida distanza e le linee guida di ingombro laterale veicolo in realtà
potrebbero non essere parallele con le linee divisorie dell’area di parcheggio,
anche quando sembrano esserlo. Accertarsi di controllare visivamente.
Le distanze tra le linee guida di ingombro laterale veicolo e le linee divisorie
sinistra e destra dell’area di parcheggio potrebbero non essere uguali, anche
se sembrano esserlo. Accertarsi di controllare visivamente.
Le linee guida distanza offrono un riferimento per superfici stradali piane. In
ciascuna delle seguenti situazioni, esiste un margine di errore tra le linee
guida fisse sullo schermo e la distan
za/la traiettoria reale sulla strada.

2534-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM76202L_(EL)●

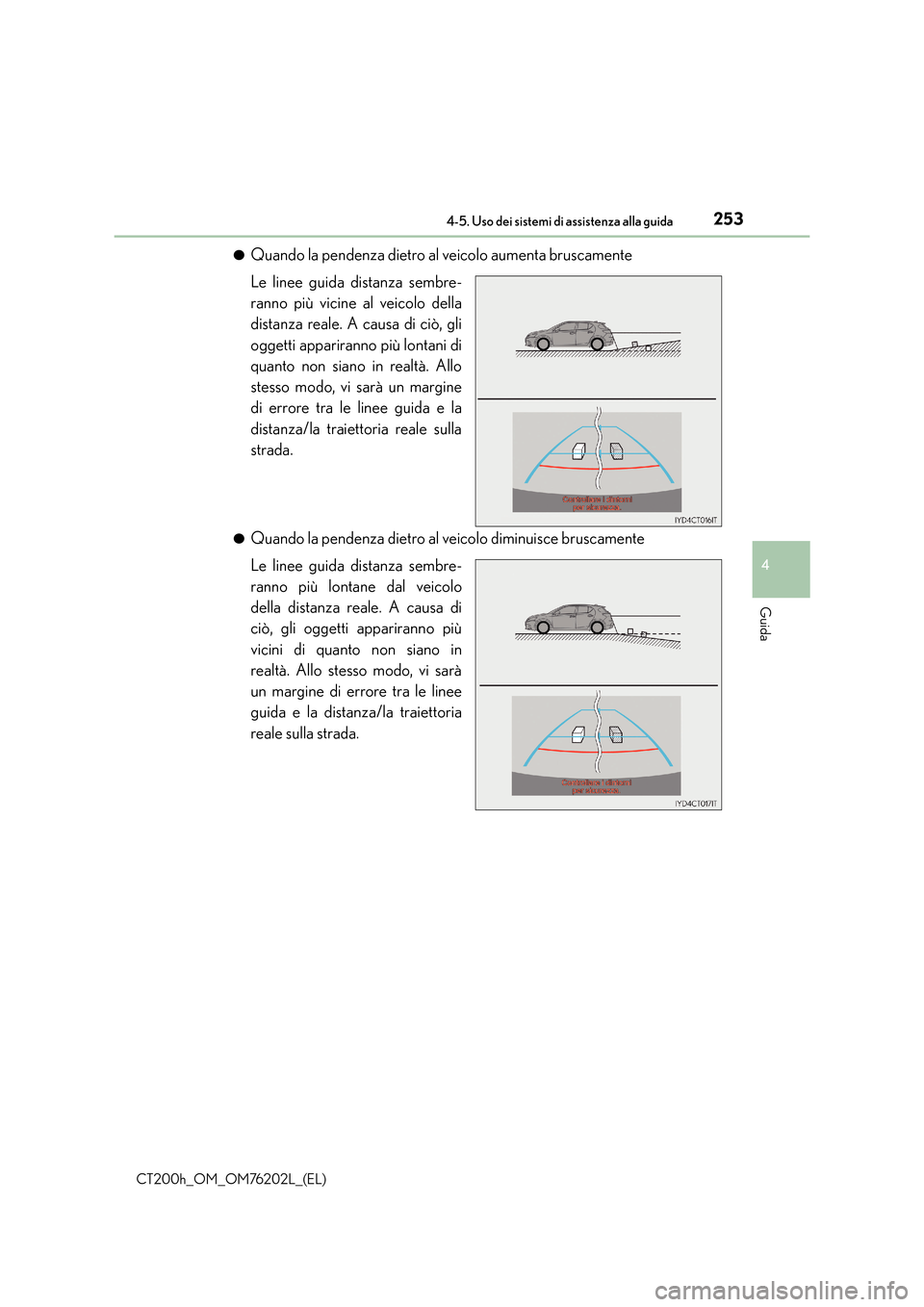

Quando la pendenza dietro al veicolo aumenta bruscamente
Le linee guida distanza sembre-
ranno più vicine al veicolo della
distanza reale. A causa di ciò, gli
oggetti appariranno più lontani di
quanto non siano in realtà. Allo
stesso modo, vi sarà un margine
di errore tra le linee guida e la
distanza/la traiettoria reale sulla
strada.
●Quando la pendenza dietro al veicolo diminuisce bruscamente
Le linee guida distanza sembre-
ranno più lontane dal veicolo
della distanza reale. A causa di
ciò, gli oggetti appariranno più
vicini di quanto non siano in
realtà. Allo stesso modo, vi sarà
un margine di errore tra le linee
guida e la distanza/la traiettoria
reale sulla strada.

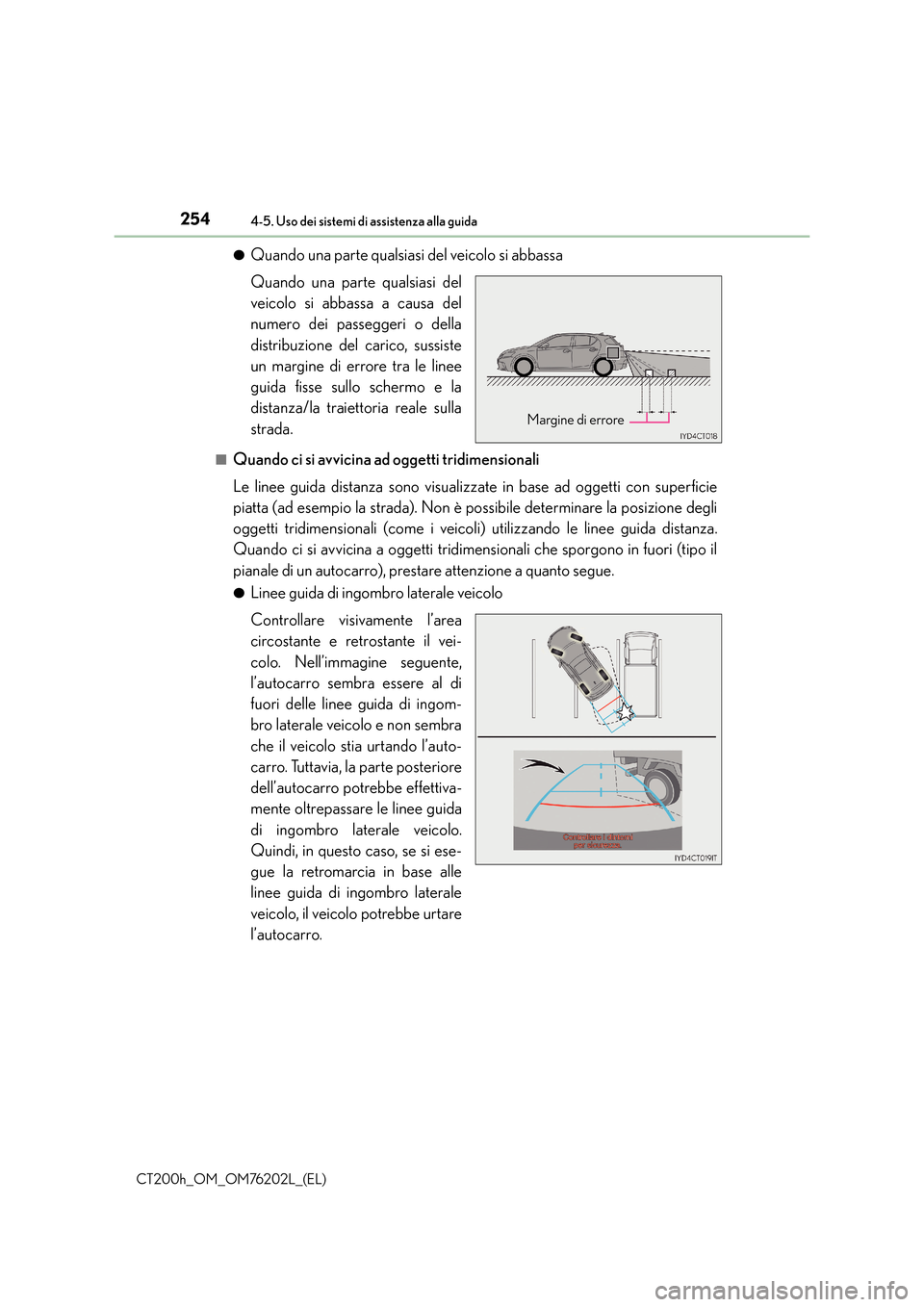

2544-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM76202L_(EL)●
Quando una parte qualsiasi del veicolo si abbassa
Quando una parte qualsiasi del
veicolo si abbassa a causa del
numero dei passeggeri o della
distribuzione del carico, sussiste
un margine di errore tra le linee
guida fisse sullo schermo e la
distanza/la traiettoria reale sulla
strada.
■Quando ci si avvicina ad oggetti tridimensionali
Le linee guida distanza sono visualizzate in base ad oggetti con superficie
piatta (ad esempio la strada). Non è possibile determinare la posizione degli
oggetti tridimensionali (come i veicoli) utilizzando le linee guida distanza.
Quando ci si avvicina a oggetti tridimensionali che sporgono in fuori (tipo il
pianale di un autocarro), prestare attenzione a quanto segue.
●Linee guida di ingombro laterale veicolo
Controllare visivamente l’area
circostante e retrostante il vei-
colo. Nell’immagine seguente,
l’autocarro sembra essere al di
fuori delle linee guida di ingom-
bro laterale veicolo e non sembra
che il veicolo stia urtando l’auto-
carro. Tuttavia, la parte posteriore
dell’autocarro potrebbe effettiva-
mente oltrepassare le linee guida
di ingombro laterale veicolo.
Quindi, in questo caso, se si ese-
gue la retromarcia in base alle
linee guida di ingombro laterale
veicolo, il veicolo potrebbe urtare
l’autocarro.
Margine di errore

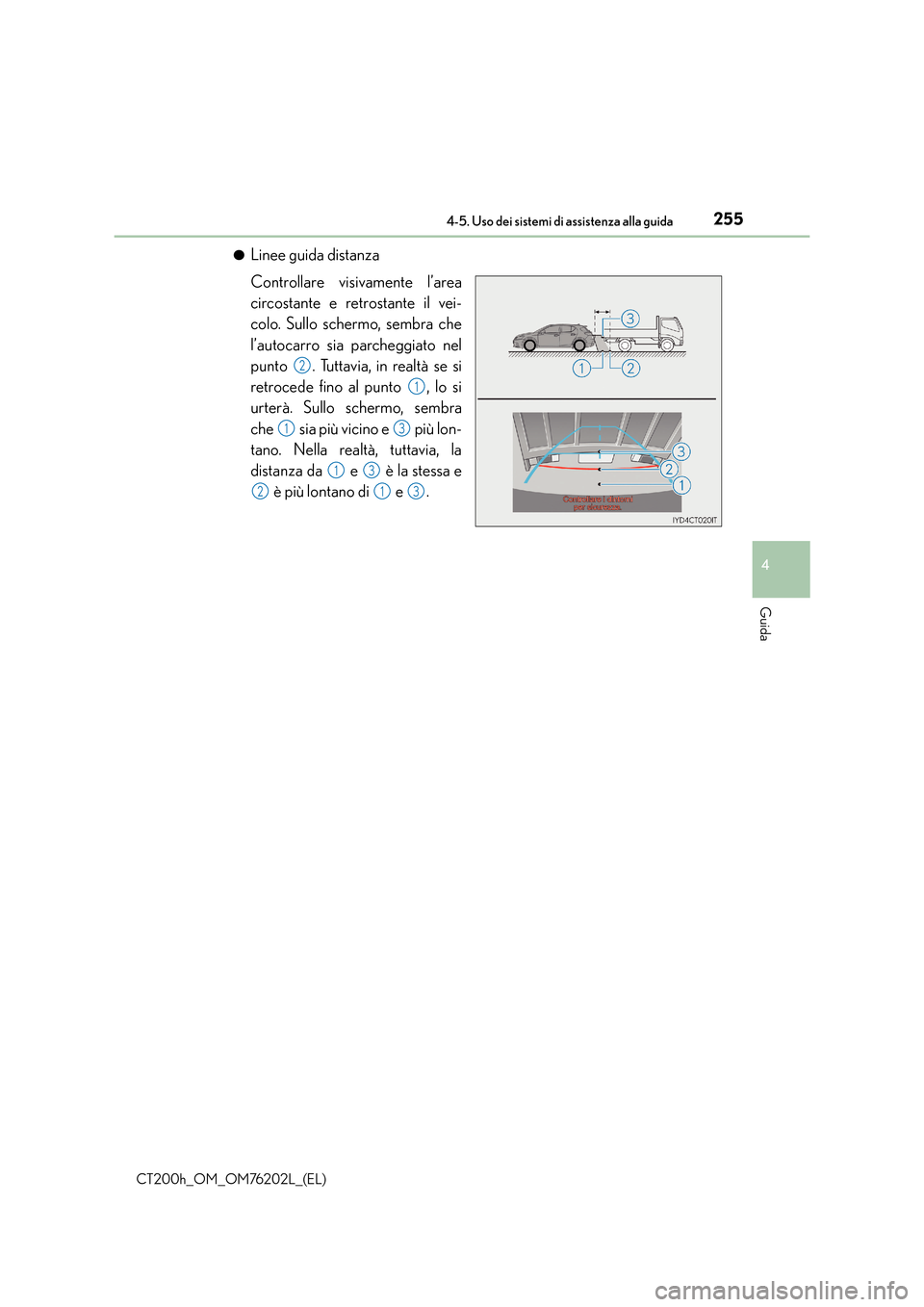

2554-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM76202L_(EL)●
Linee guida distanza
Controllare visivamente l’area
circostante e retrostante il vei-
colo. Sullo schermo, sembra che
l’autocarro sia parcheggiato nel
punto . Tuttavia, in realtà se si
retrocede fino al punto , lo si
urterà. Sullo schermo, sembra
che sia più vicino e più lon-
tano. Nella realtà, tuttavia, la
distanza da e è la stessa e
è più lontano di e .
2
1
13
13
213

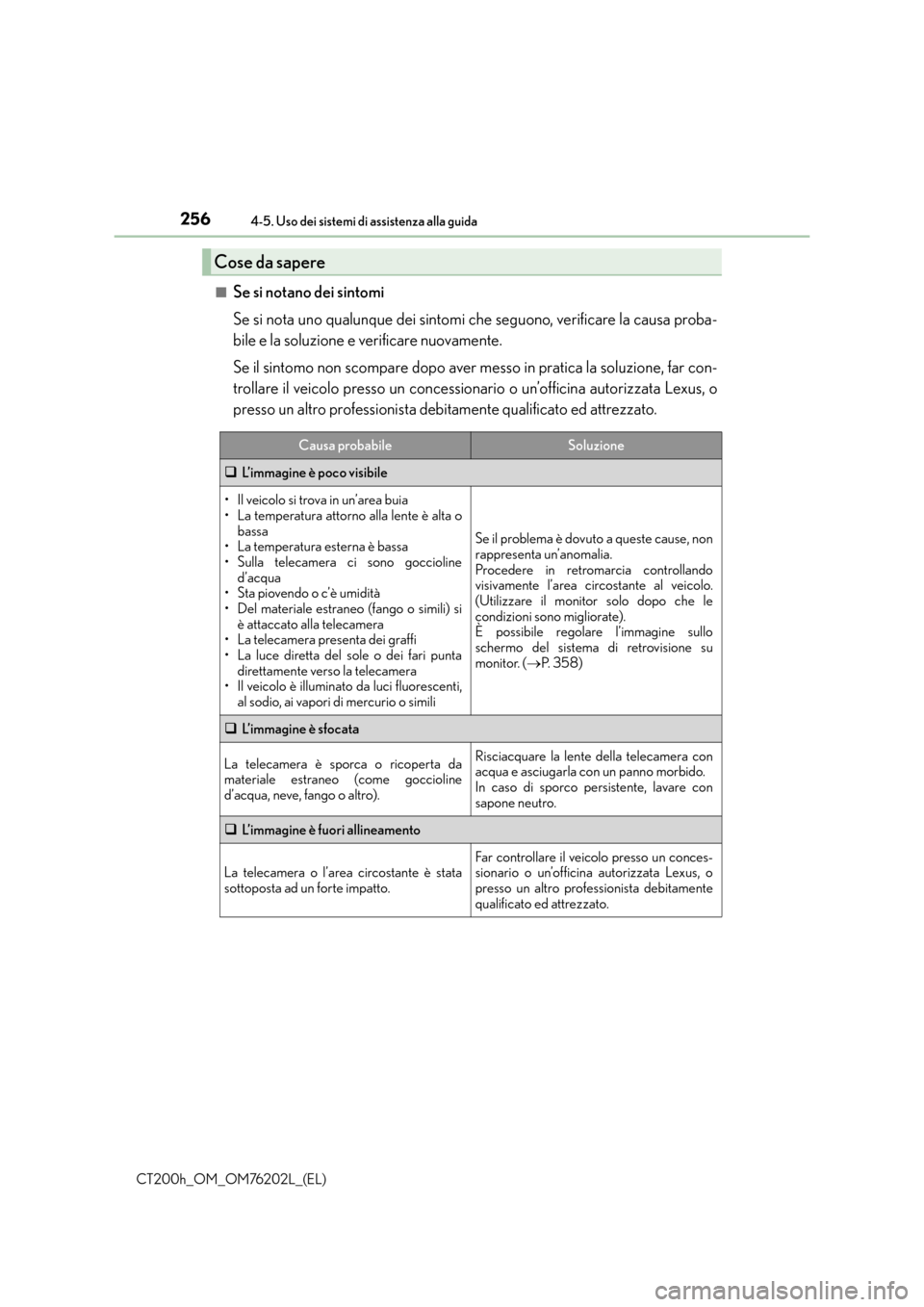

2564-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM76202L_(EL)■
Se si notano dei sintomi
Se si nota uno qualunque dei sintomi ch
e seguono, verificare la causa proba-
bile e la soluzione e verificare nuovamente.
Se il sintomo non scompare dopo aver messo in pratica la soluzione, far con-
trollare il veicolo presso un concessionario o un’officina autorizzata Lexus, o
presso un altro professionista debitamente qualificato ed attrezzato.
Cose da sapere
Causa probabileSoluzione
‰ L’immagine è poco visibile
• Il veicolo si trova in un’area buia
• La temperatura attorno alla lente è alta o
bassa
• La temperatura esterna è bassa
• Sulla telecamera ci sono goccioline
d’acqua
• Sta piovendo o c’è umidità
• Del materiale estraneo (fango o simili) si
è attaccato alla telecamera
• La telecamera presenta dei graffi
• La luce diretta del sole o dei fari punta
direttamente verso la telecamera
• Il veicolo è illuminato da luci fluorescenti, al sodio, ai vapori di mercurio o simili
Se il problema è dovuto a queste cause, non
rappresenta un’anomalia.
Procedere in retromarcia controllando
visivamente l’area circostante al veicolo.
(Utilizzare il monitor solo dopo che le
condizioni sono migliorate).
È possibile regolare l’immagine sullo
schermo del sistema di retrovisione su
monitor. ( →P. 3 5 8 )
‰ L’ i m m a g i n e è s f o c a t a
La telecamera è sporca o ricoperta da
materiale estraneo (come goccioline
d’acqua, neve, fango o altro).Risciacquare la lente della telecamera con
acqua e asciugarla con un panno morbido.
In caso di sporco persistente, lavare con
sapone neutro.
‰L’immagine è fuori allineamento
La telecamera o l’area circostante è stata
sottoposta ad un forte impatto.Far controllare il veicolo presso un conces-
sionario o un’officina autorizzata Lexus, o
presso un altro professionista debitamente
qualificato ed attrezzato.

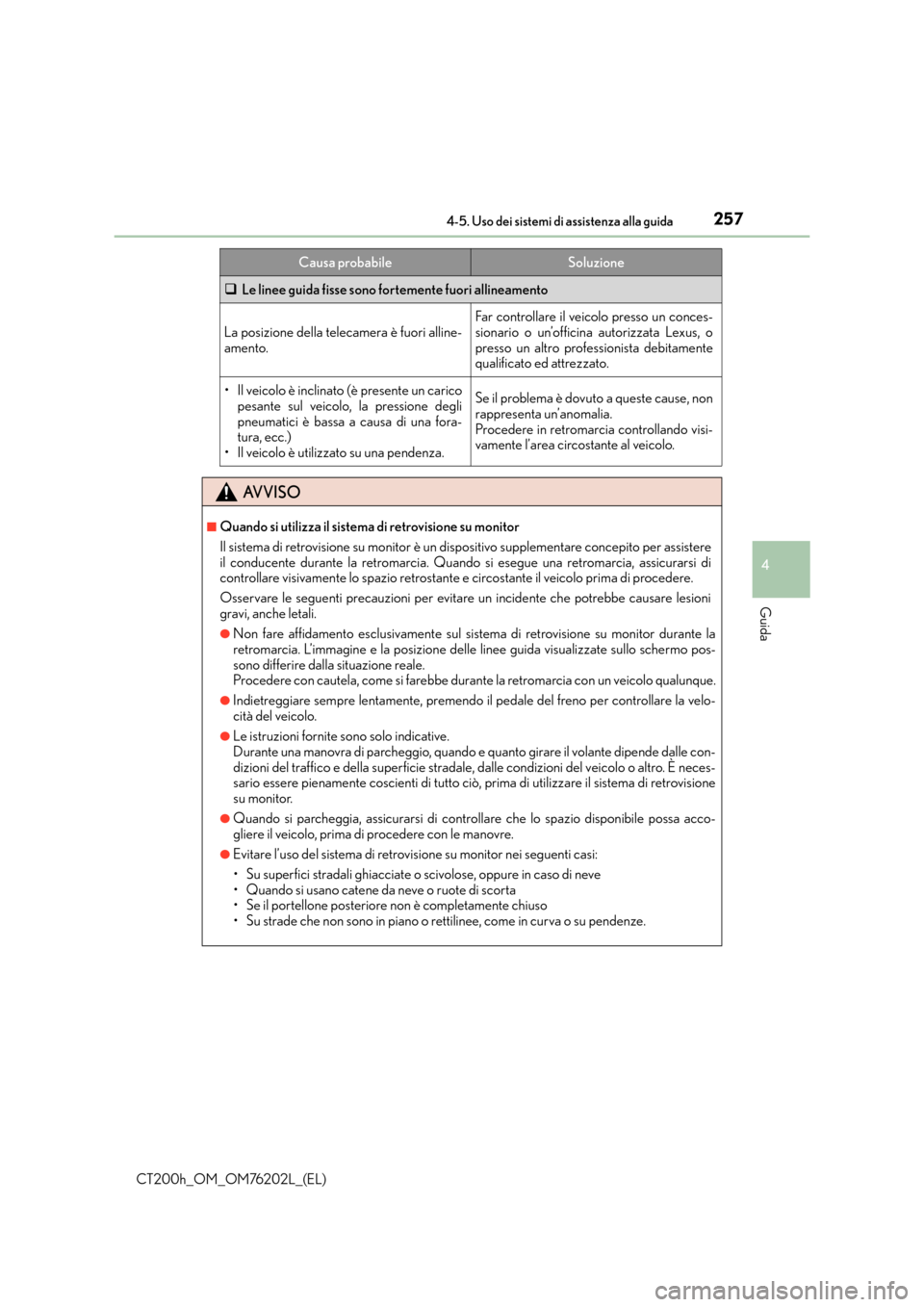

2574-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM76202L_(EL)
‰Le linee guida fisse sono fortemente fuori allineamento
La posizione della telecamera è fuori alline-
amento.
Far controllare il veicolo presso un conces-
sionario o un’officina autorizzata Lexus, o
presso un altro professionista debitamente
qualificato ed attrezzato.
• Il veicolo è inclinato (è presente un carico
pesante sul veicolo, la pressione degli
pneumatici è bassa a causa di una fora-
tura, ecc.)
• Il veicolo è utilizzato su una pendenza.Se il problema è dovuto a queste cause, non
rappresenta un’anomalia.
Procedere in retromarcia controllando visi-
vamente l’area circostante al veicolo.
AVVISO
■Quando si utilizza il sistema di retrovisione su monitor
Il sistema di retrovisione su monitor è un dispositivo supplementare concepito per assistere
il conducente durante la retromarcia. Quando si esegue una retromarcia, assicurarsi di
controllare visivamente lo spazio retrostante e circostante il veicolo prima di procedere.
Osservare le seguenti precauzioni per evitare un incidente che potrebbe causare lesioni
gravi, anche letali.
●Non fare affidamento esclusivamente sul sistema di retrovisione su monitor durante la
retromarcia. L’immagine e la posizione delle linee guida visualizzate sullo schermo pos-
sono differire dalla situazione reale.
Procedere con cautela, come si farebbe durante la retromarcia con un veicolo qualunque.
●Indietreggiare sempre lentamente, premendo il pedale del freno per controllare la velo-
cità del veicolo.
●Le istruzioni fornite sono solo indicative.
Durante una manovra di parcheggio, quando e quanto girare il volante dipende dalle con-
dizioni del traffico e della superficie stradale , dalle condizioni del veicolo o altro. È neces-
sario essere pienamente coscienti di tutto ciò, prima di utilizzare il sistema di retrovisione
su monitor.
●Quando si parcheggia, assicurarsi di controllare che lo spazio disponibile possa acco-
gliere il veicolo, prima di procedere con le manovre.
●Evitare l’uso del sistema di retrovisione su monitor nei seguenti casi:
• Su superfici stradali ghiacciate o scivolose, oppure in caso di neve
• Quando si usano catene da neve o ruote di scorta
• Se il portellone posteriore non è completamente chiuso
• Su strade che non sono in piano o rettilinee, come in curva o su pendenze.
Causa probabileSoluzione

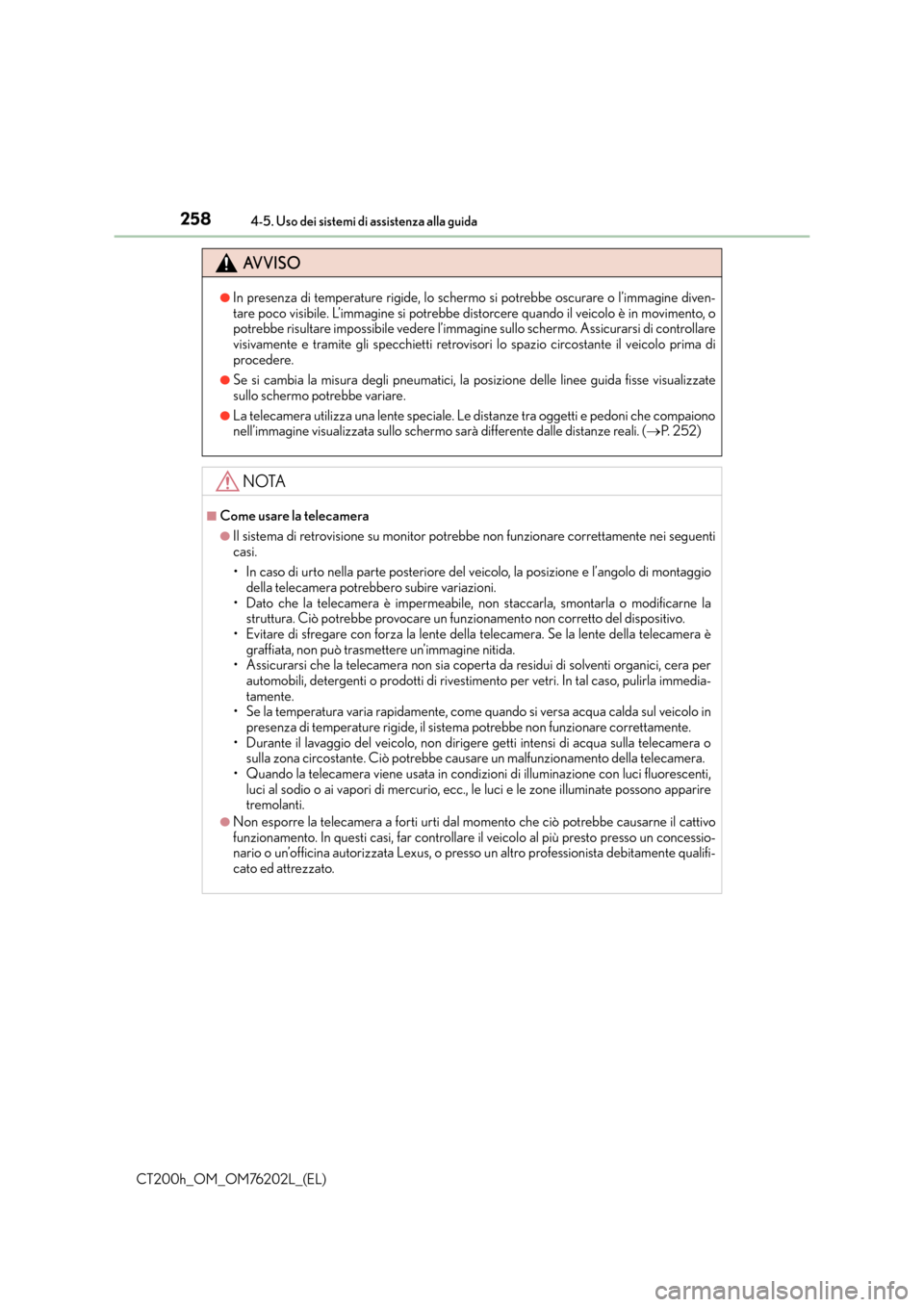

2584-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM76202L_(EL)
AVVISO
●In presenza di temperature rigide, lo schermo si potrebbe oscurare o l’immagine diven-
tare poco visibile. L’immagine si potrebbe distorcere quando il veicolo è in movimento, o
potrebbe risultare impossibile vedere l’immagine sullo schermo. Assicurarsi di controllare
visivamente e tramite gli specchietti retrovisori lo spazio circostante il veicolo prima di
procedere.
●Se si cambia la misura degli pneumatici, la posizione delle linee guida fisse visualizzate
sullo schermo potrebbe variare.
●La telecamera utilizza una lente speciale. Le distanze tra oggetti e pedoni che compaiono
nell’immagine visualizzata sullo schermo sarà differente dalle distanze reali. ( →P. 2 5 2 )
NOTA
■Come usare la telecamera
●Il sistema di retrovisione su monitor potrebbe non funzionare correttamente nei seguenti
casi.
• In caso di urto nella parte posteriore del veicolo, la posizione e l’angolo di montaggio
della telecamera potrebbero subire variazioni.
• Dato che la telecamera è impermeabile, non staccarla, smontarla o modificarne la struttura. Ciò potrebbe provocare un funz ionamento non corretto del dispositivo.
• Evitare di sfregare con forza la lente della telecamera. Se la lente della telecamera è
graffiata, non può trasmettere un’immagine nitida.
• Assicurarsi che la telecamera non sia coperta da residui di solventi organici, cera per automobili, detergenti o prodotti di rivestimento per vetri. In tal caso, pulirla immedia-
tamente.
• Se la temperatura varia rapidamente, come quando si versa acqua calda sul veicolo in presenza di temperature rigide, il sistema potrebbe non funzionare correttamente.
• Durante il lavaggio del veicolo, non dirigere getti intensi di acqua sulla telecamera o sulla zona circostante. Ciò potrebbe causare un malfunzionamento della telecamera.
• Quando la telecamera viene usata in condizioni di illuminazione con luci fluorescenti,
luci al sodio o ai vapori di mercurio, ecc., le luci e le zone illuminate possono apparire
tremolanti.
●Non esporre la telecamera a forti urti dal momento che ciò potrebbe causarne il cattivo
funzionamento. In questi casi, far controllare il veicolo al più presto presso un concessio-
nario o un’officina autorizzata Lexus, o presso un altro professionista debitamente qualifi-
cato ed attrezzato.

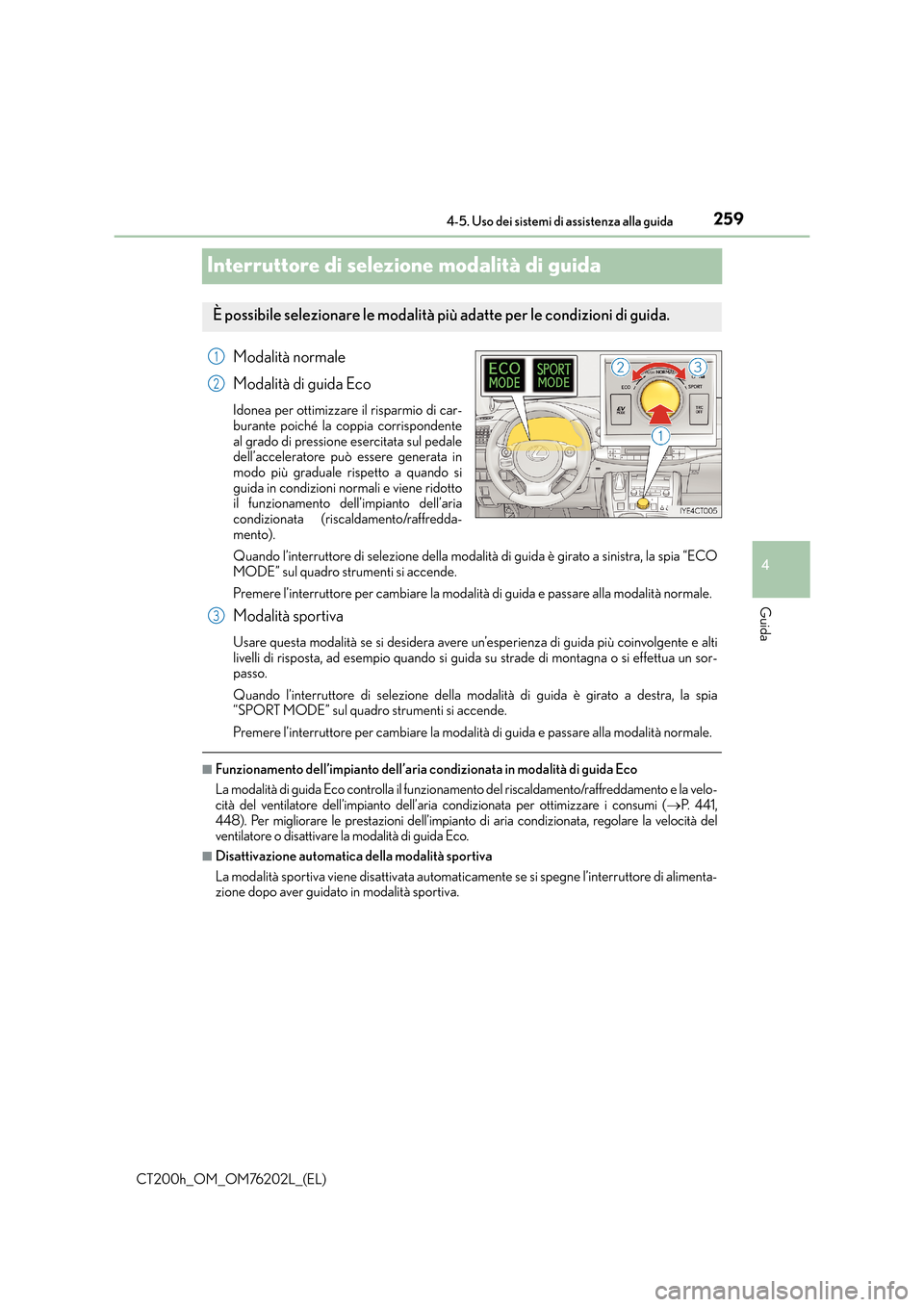

259
4
4-5. Uso dei sistemi di assistenza alla guida
Guida
CT200h_OM_OM76202L_(EL)
Interruttore di selezione modalità di guida
Modalità normale
Modalità di guida Eco
Idonea per ottimizzare il risparmio di car-
burante poiché la coppia corrispondente
al grado di pressione esercitata sul pedale
dell’acceleratore può essere generata in
modo più graduale rispetto a quando si
guida in condizioni normali e viene ridotto
il funzionamento dell’impianto dell’aria
condizionata (riscaldamento/raffredda-
mento).
Quando l’interruttore di selezione della modalità di guida è girato a sinistra, la spia “ECO
MODE” sul quadro strumenti si accende.
Premere l’interruttore per cambiare la modalità di guida e passare alla modalità normale.
Modalità sportiva
Usare questa modalità se si desidera avere un’esperienza di guida più coinvolgente e alti
livelli di risposta, ad esempio quando si guida su strade di montagna o si effettua un sor-
passo.
Quando l’interruttore di selezione della modalità di guida è girato a destra, la spia
“SPORT MODE” sul quadro strumenti si accende.
Premere l’interruttore per cambiare la modalità di guida e passare alla modalità normale.
■Funzionamento dell’impianto dell’aria condizionata in modalità di guida Eco
La modalità di guida Eco controlla il funzionamento del riscaldamento/raffreddamento e la velo-
cità del ventilatore dell’impianto dell’aria condizionata per ottimizzare i consumi (
→P. 4 4 1 ,
448). Per migliorare le prestazioni dell’impianto di aria condizionata, regolare la velocità del
ventilatore o disattivare la modalità di guida Eco.
■Disattivazione automatica della modalità sportiva
La modalità sportiva viene disattivata automaticam ente se si spegne l’interruttore di alimenta-
zione dopo aver guidato in modalità sportiva.
È possibile selezionare le modalità più adatte per le condizioni di guida.
1
2
3

2604-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM76202L_(EL)
Sistemi di assistenza alla guida
◆ABS (sistema antibloccaggio freni)
Aiuta a impedire il bloccaggio delle ruote in caso di applicazione improvvisa
dei freni, oppure se questi vengono azionati durante la guida su strade sdruc-
ciolevoli
◆Frenata assistita
Genera una maggiore forza frenante dopo che il pedale del freno è stato pre-
muto se il sistema rileva una condizione di arresto di emergenza
◆VSC (controllo della stabilità del veicolo)
Aiuta il conducente a controllare lo sbandamento durante una curva o una
sterzata brusca su strade sdrucciolevoli
◆TRC (sistema di controllo trazione)
Aiuta a mantenere la forza di trazione e a impedire la rotazione a vuoto delle
ruote motrici in caso di partenze o accelerazioni su strade sdrucciolevoli
◆EPS (servosterzo elettrico)
Utilizza un motore elettrico per ridurre la quantità di forza necessaria per ruo-
tare il volante
◆VSC + (controllo della stabilità del veicolo +)
Offre un controllo coordinato dei sistemi ABS, TRC, VSC ed EPS.
Aiuta a mantenere stabile la traiettoria in caso di sterzate su strade con super-
ficie sdrucciolevole, attraverso il controllo delle prestazioni dello sterzo.
Per migliorare la sicurezza e le prestazioni di guida, i seguenti sistemi inter-
vengono automaticamente nelle diverse condizioni di guida. Non dimenti-
care, tuttavia, che questi sistemi sono supplementari e che non si deve fare
eccessivo affidamento su di essi quando si utilizza il veicolo.
