Lexus CT200h 2017 Betriebsanleitung (in German)

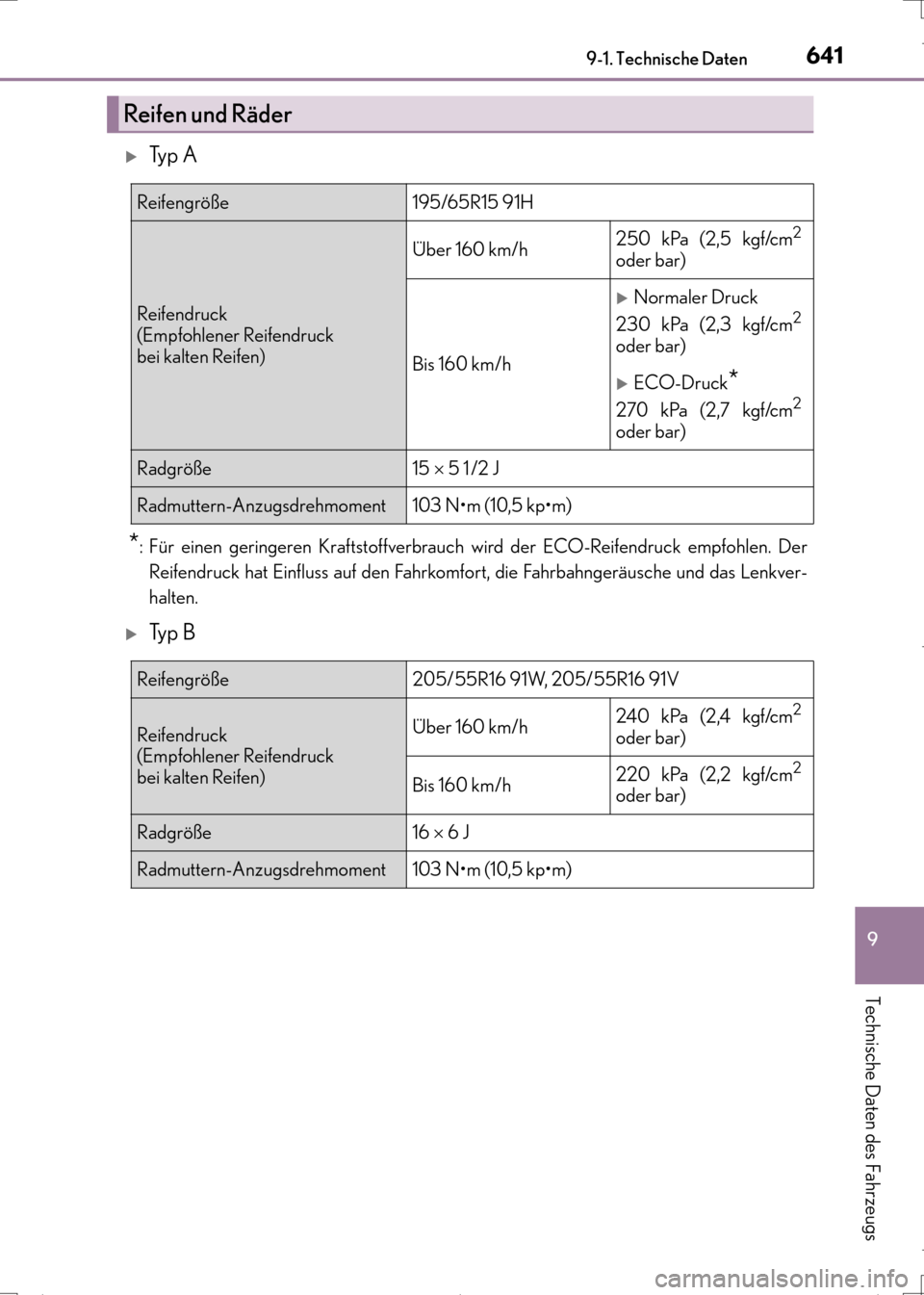

641
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
CT200h_OM_OM99N09M_(EM)
XTy p A
*: Für einen geringeren Kraftstoffverbrauch wird der ECO-Reifendruck empfohlen. Der
Reifendruck hat Einfluss auf den Fahrkomfort, die Fahrbahngeräusche und das Lenkver-
halten.
XTy p B
Reifen und Räder
Reifengröße195/65R15 91H
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)
Über 160 km/h250 kPa (2,5 kgf/cm2
oder bar)
Bis 160 km/h
XNormaler Druck
230 kPa (2,3 kgf/cm2
oder bar)
XECO-Druck*
270 kPa (2,7 kgf/cm2
oder bar)
Radgröße15 × 5 1 /2 J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
Reifengröße205/55R16 91W, 205/55R16 91V
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)Über 160 km/h240 kPa (2,4 kgf/cm2
oder bar)
Bis 160 km/h 220 kPa (2,2 kgf/cm2
oder bar)
Radgröße16 × 6 J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
CT200h_OM_OM99N09M_(EM).book Page 641 Wednesday, April 13, 20 16 5:09 PM

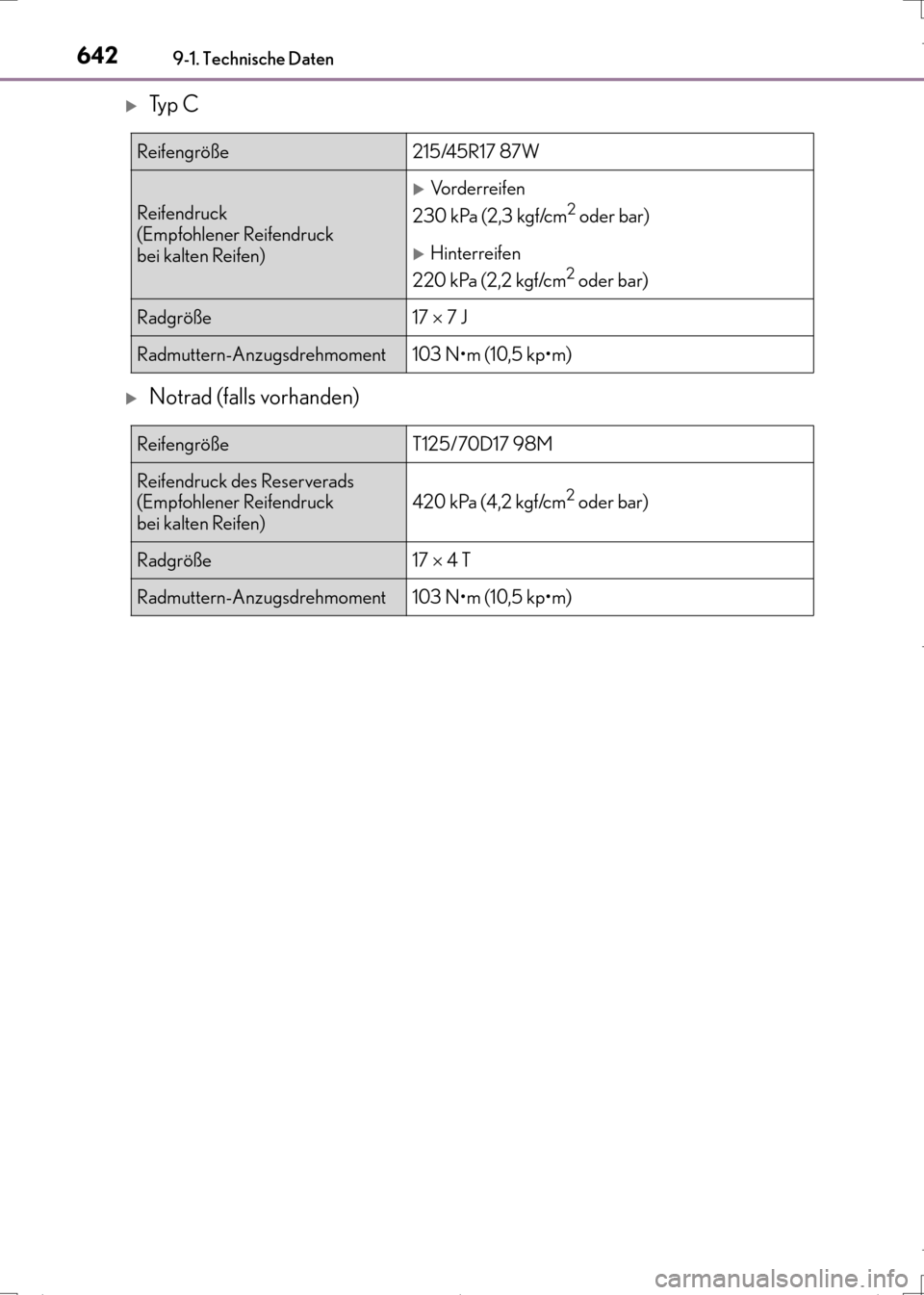

6429-1. Technische Daten
CT200h_OM_OM99N09M_(EM)
XTy p C
XNotrad (falls vorhanden)
Reifengröße215/45R17 87W
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)
XVo r d e r r e i f e n
230 kPa (2,3 kgf/cm2 oder bar)
XHinterreifen
220 kPa (2,2 kgf/cm2 oder bar)
Radgröße17 × 7 J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
ReifengrößeT125/70D17 98M
Reifendruck des Reserverads
(Empfohlener Reifendruck
bei kalten Reifen)420 kPa (4,2 kgf/cm2 oder bar)
Radgröße17 × 4 T
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
CT200h_OM_OM99N09M_(EM).book Page 642 Wednesday, April 13, 20 16 5:09 PM

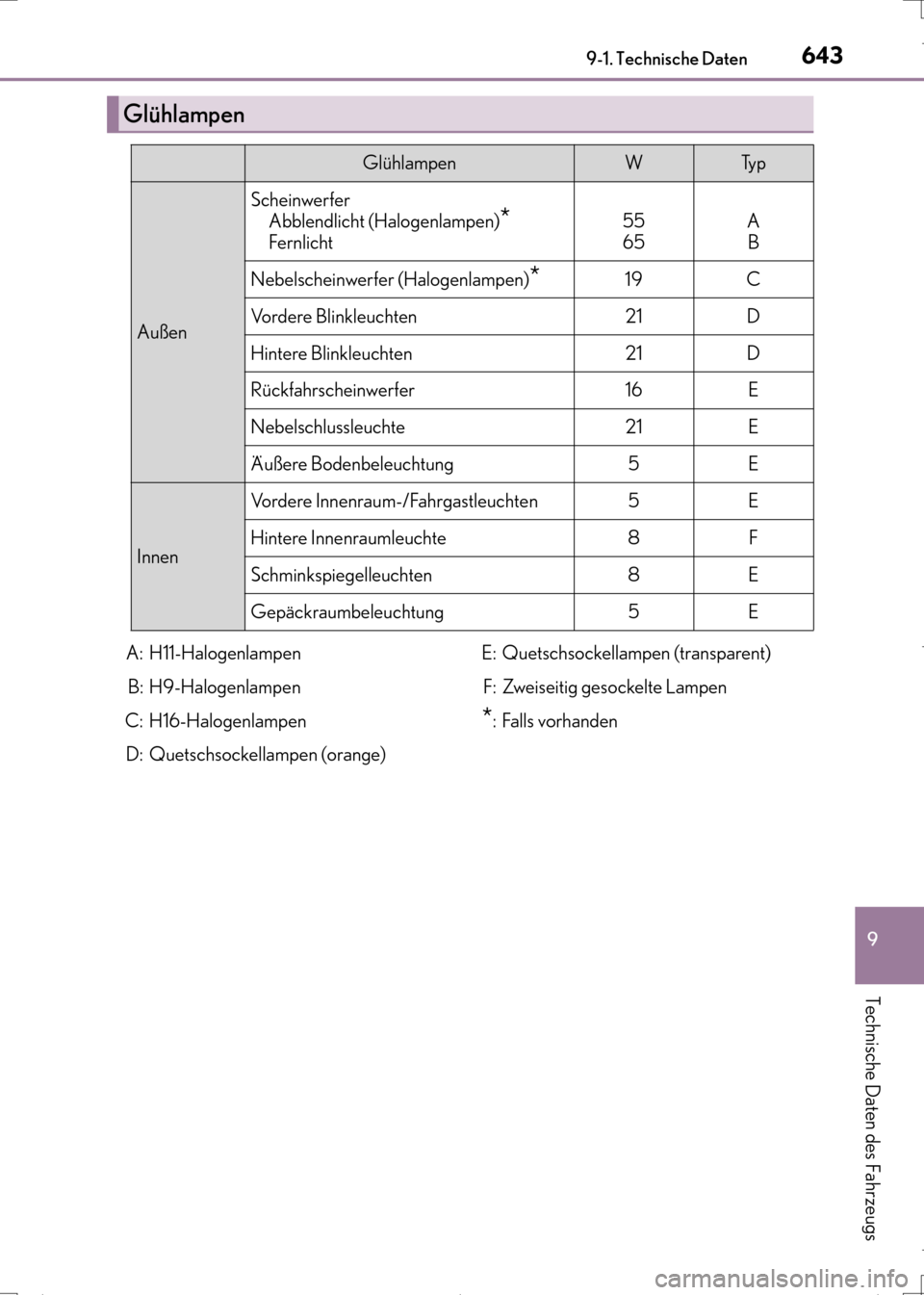

643
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
CT200h_OM_OM99N09M_(EM)
Glühlampen
GlühlampenWTy p
Außen
Scheinwerfer
Abblendlicht (Halogenlampen)
*Fernlicht55
65AB
Nebelscheinwerfer (Halogenlampen)*19C
Vordere Blinkleuchten21D
Hintere Blinkleuchten21D
Rückfahrscheinwerfer16E
Nebelschlussleuchte21E
Äußere Bodenbeleuchtung5E
Innen
Vordere Innenraum-/Fahrgastleuchten5E
Hintere Innenraumleuchte8F
Schminkspiegelleuchten8E
Gepäckraumbeleuchtung5E
A: H11-Halogenlampen
B: H9-Halogenlampen
C: H16-Halogenlampen D: Quetschsockellampen (orange) E: Quetschsockellampen (transparent)
F: Zweiseitig gesockelte Lampen
*: Falls vorhanden
CT200h_OM_OM99N09M_(EM).book Page 643 Wednesday, April 13, 20 16 5:09 PM

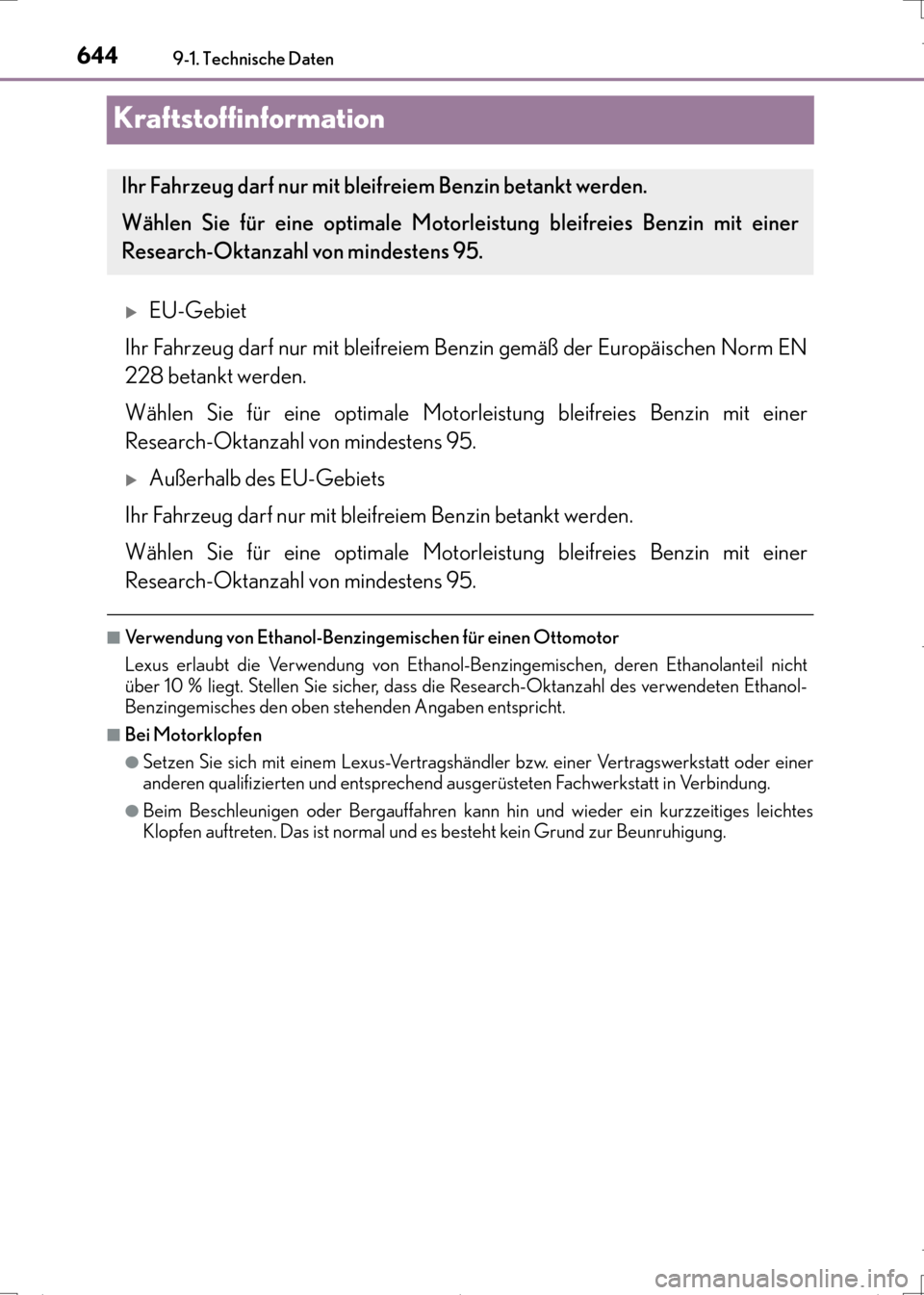

6449-1. Technische Daten
CT200h_OM_OM99N09M_(EM)
Kraftstoffinformation
XEU-Gebiet
Ihr Fahrzeug darf nur mit bleifreiem Benzin gemäß der Europäischen Norm EN
228 betankt werden.
Wählen Sie für eine optimale Motorleistung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 95.
XAußerhalb des EU-Gebiets
Ihr Fahrzeug darf nur mit bleifreiem Benzin betankt werden.
Wählen Sie für eine optimale Motorleistung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 95.
■Verwendung von Ethanol-Benzingemischen für einen Ottomotor
Lexus erlaubt die Verwendung von Ethanol-Benzingemischen, deren Ethanolanteil nicht
über 10 % liegt. Stellen Sie sicher, dass die Research-Oktanzahl des verwendeten Ethanol-
Benzingemisches den oben stehenden Angaben entspricht.
■Bei Motorklopfen
●Setzen Sie sich mit einem Lexus-Vertragshänd ler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
●Beim Beschleunigen oder Bergauffahren kann hin und wieder ein kurzzeitiges leichtes
Klopfen auftreten. Das ist normal und es besteht kein Grund zur Beunruhigung.
Ihr Fahrzeug darf nur mit bleifreiem Benzin betankt werden.
Wählen Sie für eine optimale Motorleistung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 95.
CT200h_OM_OM99N09M_(EM).book Page 644 Wednesday, April 13, 20 16 5:09 PM

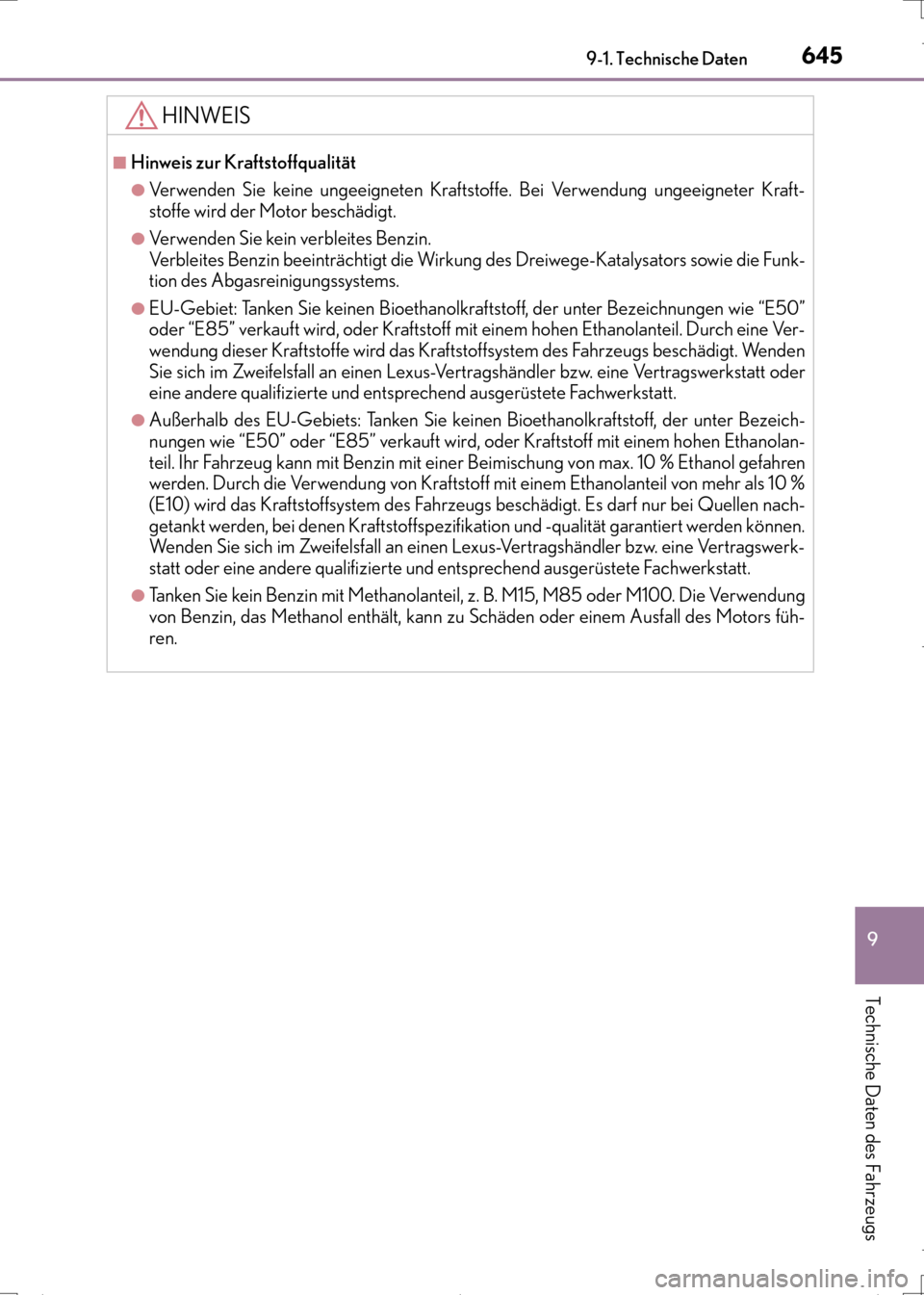

645
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
CT200h_OM_OM99N09M_(EM)
HINWEIS
■Hinweis zur Kraftstoffqualität
●Verwenden Sie keine ungeeigneten Kraftstoffe. Bei Verwendung ungeeigneter Kraft-
stoffe wird der Motor beschädigt.
●Verwenden Sie kein verbleites Benzin.
Verbleites Benzin beeinträchtigt die Wirkung des Dreiwege-Katalysators sowie die Funk-
tion des Abgasreinigungssystems.
●EU-Gebiet: Tanken Sie keinen Bioethanolkraftstoff, der unter Bezeichnungen wie “E50”
oder “E85” verkauft wird, oder Kraftstoff mit
einem hohen Ethanolanteil. Durch eine Ver-
wendung dieser Kraftstoffe wird das Kraftstoffsystem des Fahrzeugs beschädigt. Wenden
Sie sich im Zweifelsfall an einen Lexus-Vertra gshändler bzw. eine Vertragswerkstatt oder
eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
●Außerhalb des EU-Gebiets: Tanken Sie keinen Bioethanolkraftstoff, der unter Bezeich-
nungen wie “E50” oder “E85” verkauft wird, oder Kraftstoff mit einem hohen Ethanolan-
teil. Ihr Fahrzeug kann mit Benzin mit einer Beimischung von max. 10 % Ethanol gefahren
werden. Durch die Verwendung von Kraftstoff mit einem Ethanolanteil von mehr als 10 %
(E10) wird das Kraftstoffsystem des Fahrzeugs beschädigt. Es darf nur bei Quellen nach-
getankt werden, bei denen Kraftstoffspezifikation und -qualität garantiert werden können.
Wenden Sie sich im Zweifelsfall an einen Lexus-Vertragshändler bzw. eine Vertragswerk-
statt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
●Tanken Sie kein Benzin mit Methanolanteil, z. B. M15, M85 oder M100. Die Verwendung
von Benzin, das Methanol enthält, kann zu Schäden oder einem Ausfall des Motors füh-
ren.
CT200h_OM_OM99N09M_(EM).book Page 645 Wednesday, April 13, 20 16 5:09 PM

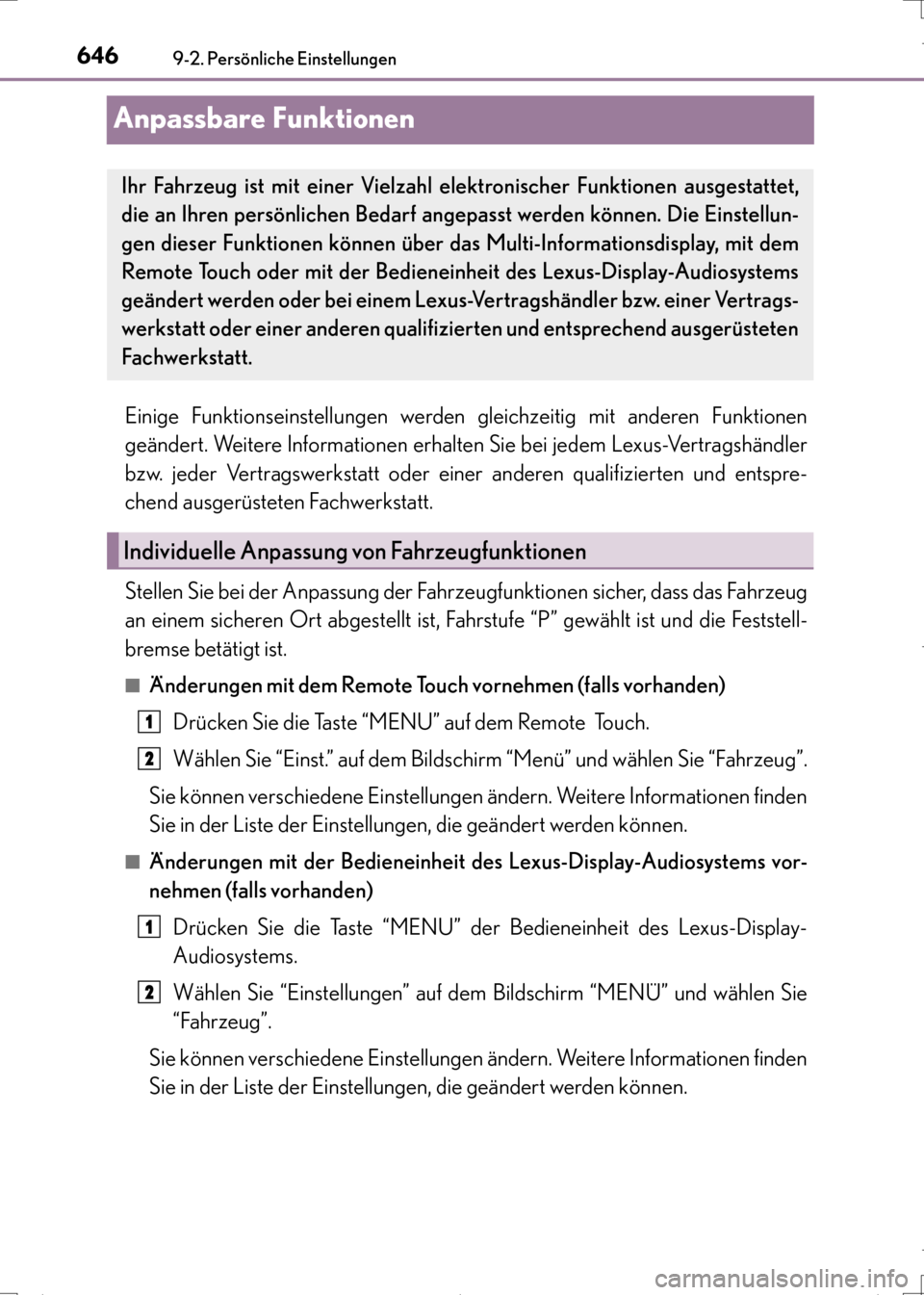

6469-2. Persönliche Einstellungen
CT200h_OM_OM99N09M_(EM)
Anpassbare Funktionen
Einige Funktionseinstellungen werden gleichzeitig mit anderen Funktionen
geändert. Weitere Informationen erhalten Sie bei jedem Lexus-Vertragshändler
bzw. jeder Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt.
Stellen Sie bei der Anpassung der Fahrzeugfunktionen sicher, dass das Fahrzeug
an einem sicheren Ort abgestellt ist, Fahrstufe “P” gewählt ist und die Feststell-
bremse betätigt ist.
■Änderungen mit dem Remote Touch vornehmen (falls vorhanden)Drücken Sie die Taste “MENU” auf dem Remote Touch.
Wählen Sie “Einst.” auf dem Bildschirm “Menü” und wählen Sie “Fahrzeug”.
Sie können verschiedene Einstellungen ändern. Weitere Informationen finden
Sie in der Liste der Einstellungen, die geändert werden können.
■Änderungen mit der Bedieneinheit de s Lexus-Display-Audiosystems vor-
nehmen (falls vorhanden)
Drücken Sie die Taste “MENU” der Bedieneinheit des Lexus-Display-
Audiosystems.
Wählen Sie “Einstellungen” auf dem Bildschirm “MENÜ” und wählen Sie
“Fahrzeug”.
Sie können verschiedene Einstellungen ändern. Weitere Informationen finden
Sie in der Liste der Einstellungen, die geändert werden können.
Ihr Fahrzeug ist mit einer Vielzahl elektronischer Funktionen ausgestattet,
die an Ihren persönlichen Bedarf angepasst werden können. Die Einstellun-
gen dieser Funktionen können über das Multi-Informationsdisplay, mit dem
Remote Touch oder mit der Bedieneinheit des Lexus-Display-Audiosystems
geändert werden oder bei einem Lexus-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizie rten und entsprechend ausgerüsteten
Fachwerkstatt.
Individuelle Anpassung von Fahrzeugfunktionen
1
2
1
2
CT200h_OM_OM99N09M_(EM).book Page 646 Wednesday, April 13, 20 16 5:09 PM

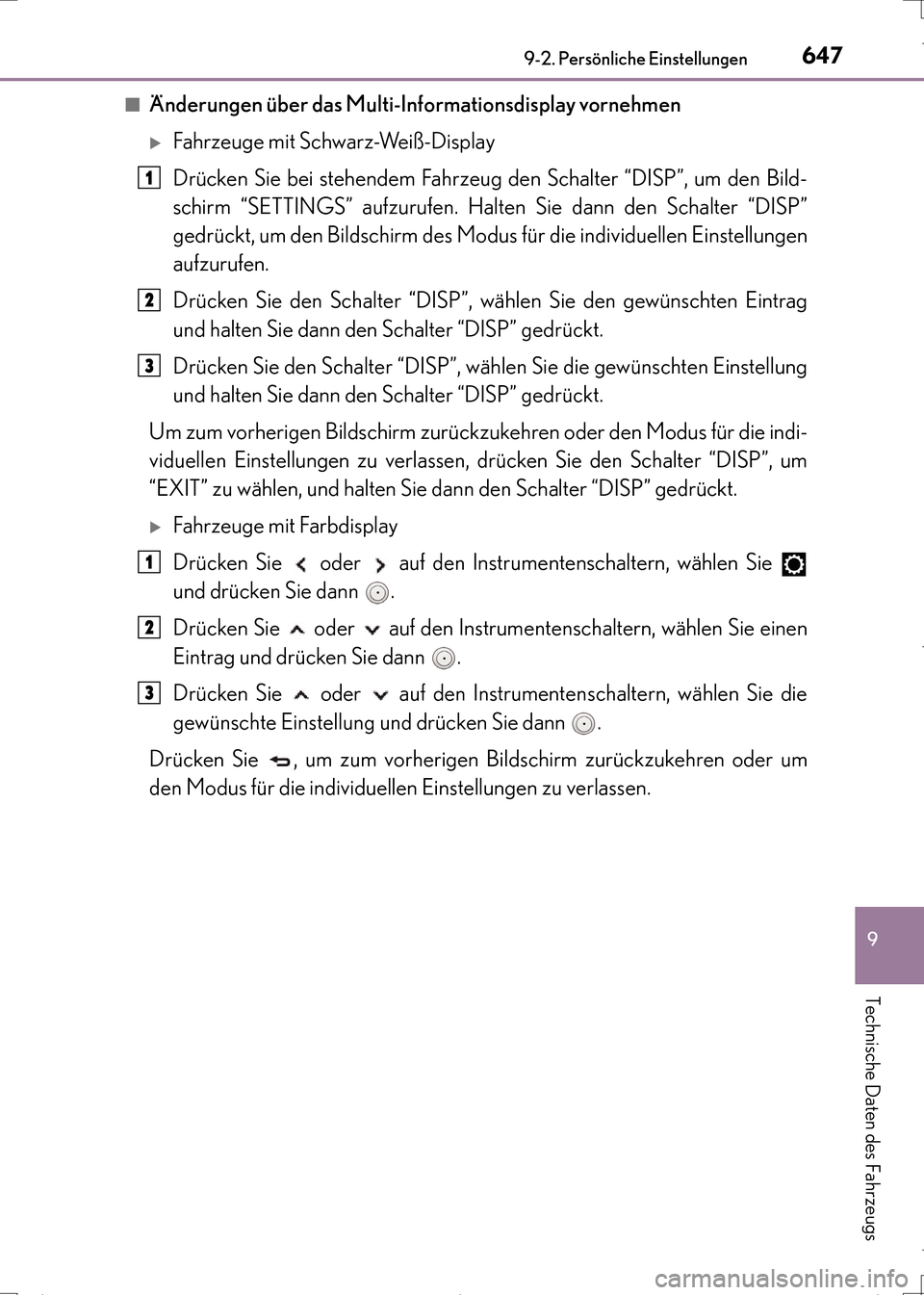

6479-2. Persönliche Einstellungen
CT200h_OM_OM99N09M_(EM)
9
Technische Daten des Fahrzeugs
■Änderungen über das Multi-Informationsdisplay vornehmen
XFa hrze ug e mi t S c hwarz-Wei ß-D isp la y
Drücken Sie bei stehendem Fahrzeug den Schalter “DISP”, um den Bild-
schirm “SETTINGS” aufzurufen. Halten Sie dann den Schalter “DISP”
gedrückt, um den Bildschirm des Modus für die individuellen Einstellungen
aufzurufen.
Drücken Sie den Schalter “DISP”, wählen Sie den gewünschten Eintrag
und halten Sie dann den Schalter “DISP” gedrückt.
Drücken Sie den Schalter “DISP”, wählen Sie die gewünschten Einstellung
und halten Sie dann den Schalter “DISP” gedrückt.
Um zum vorherigen Bildschirm zurückzukehren oder den Modus für die indi-
viduellen Einstellungen zu verlassen, drücken Sie den Schalter “DISP”, um
“EXIT” zu wählen, und halten Sie dann den Schalter “DISP” gedrückt.
XFahrzeuge mit Farbdisplay
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie
und drücken Sie dann .
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie einen
Eintrag und drücken Sie dann .
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie die
gewünschte Einstellung und drücken Sie dann .
Drücken Sie , um zum vorherigen Bildschirm zurückzukehren oder um
den Modus für die individuellen Einstellungen zu verlassen.
1
2
3
1
2
3
CT200h_OM_OM99N09M_(EM).book Page 647 Wednesday, April 13, 20 16 5:09 PM

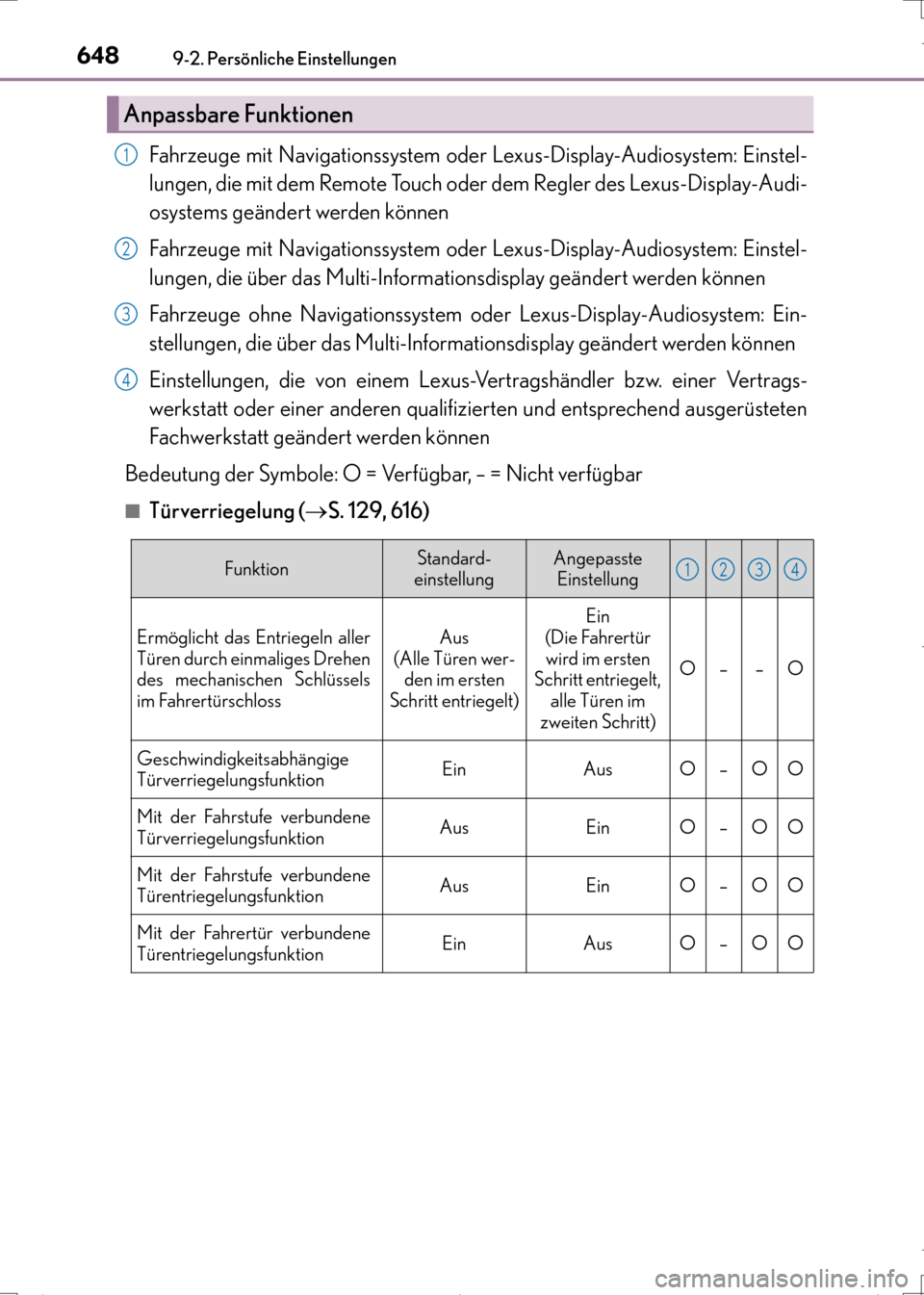

6489-2. Persönliche Einstellungen
CT200h_OM_OM99N09M_(EM)
Fahrzeuge mit Navigationssystem oder Lexus-Display-Audiosystem: Einstel-
lungen, die mit dem Remote Touch oder dem Regler des Lexus-Display-Audi-
osystems geändert werden können
Fahrzeuge mit Navigationssystem oder Lexus-Display-Audiosystem: Einstel-
lungen, die über das Multi-Informationsdisplay geändert werden können
Fahrzeuge ohne Navigationssystem oder Lexus-Display-Audiosystem: Ein-
stellungen, die über das Multi-Informationsdisplay geändert werden können
Einstellungen, die von einem Lexus-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt geändert werden können
Bedeutung der Symbole: O = Verfügbar, – = Nicht verfügbar
■Türverriegelung ( →S. 129, 616)
Anpassbare Funktionen
1
2
3
4
FunktionStandard-
einstellungAngepasste Einstellung
Ermöglicht das Entriegeln aller
Türen durch einmaliges Drehen
des mechanischen Schlüssels
im FahrertürschlossAus
(Alle Türen wer- den im ersten
Schritt entriegelt)Ein
(Die Fahrertür
wird im ersten
Schritt entriegelt, alle Türen im
zweiten Schritt)
O––O
Geschwindigkeitsabhängige
TürverriegelungsfunktionEinAusO–OO
Mit der Fahrstufe verbundene
TürverriegelungsfunktionAusEinO–OO
Mit der Fahrstufe verbundene
TürentriegelungsfunktionAusEinO–OO
Mit der Fahrertür verbundene
TürentriegelungsfunktionEinAusO–OO
1234
CT200h_OM_OM99N09M_(EM).book Page 648 Wednesday, April 13, 20 16 5:09 PM

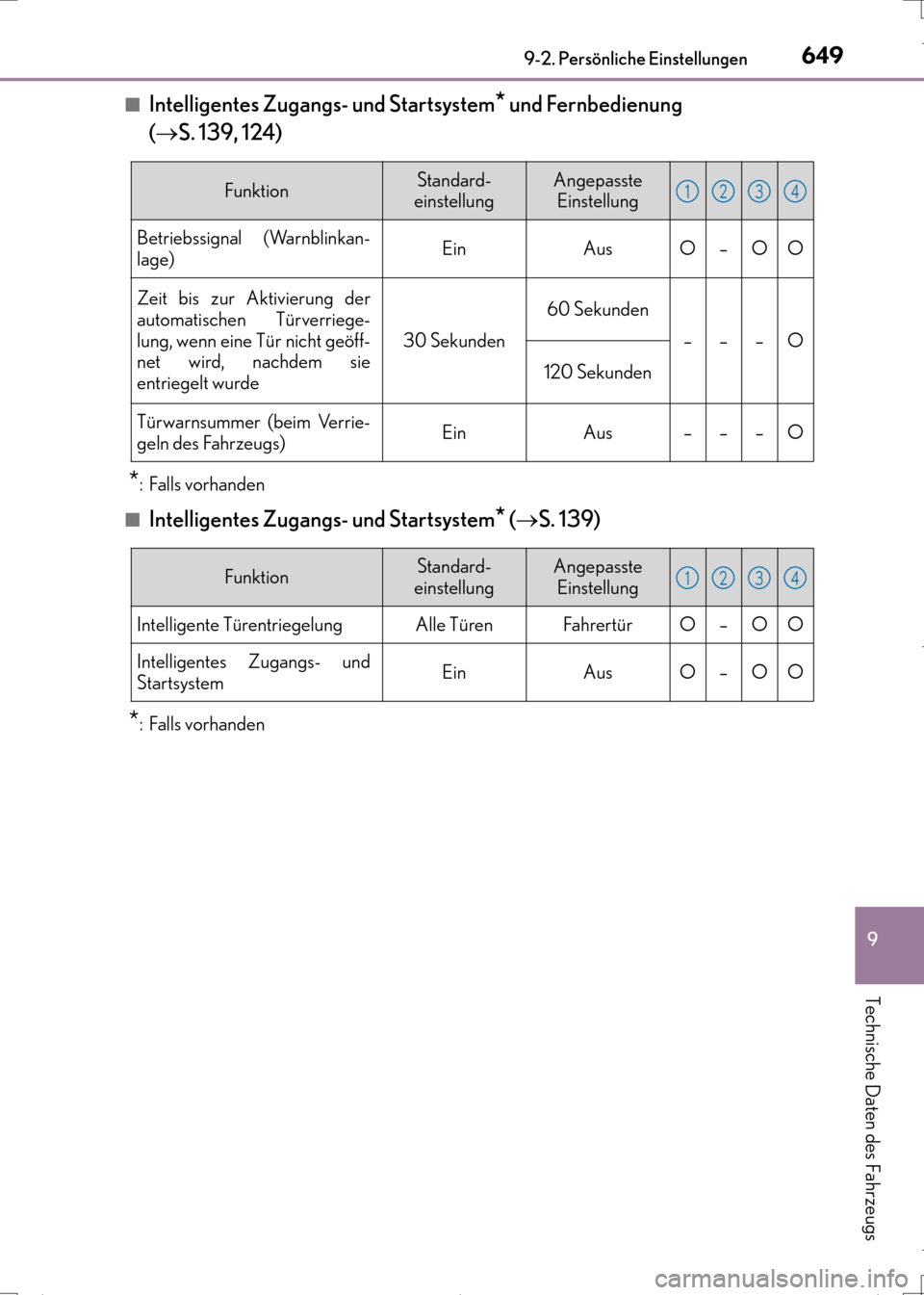

6499-2. Persönliche Einstellungen
CT200h_OM_OM99N09M_(EM)
9
Technische Daten des Fahrzeugs
■Intelligentes Zugangs- und Startsystem* und Fernbedienung
( → S. 139, 124)
*:Falls vorhanden
■
Intelligentes Zugangs- und Startsystem* ( → S. 139)
*:Falls vorhanden
FunktionStandard-
einstellungAngepasste Einstellung
Betriebssignal (Warnblinkan-
lage)EinAusO–OO
Zeit bis zur Aktivierung der
automatischen Türverriege-
lung, wenn eine Tür nicht geöff-
net wird, nachdem sie
entriegelt wurde
30 Sekunden
60 Sekunden
–––O
120 Sekunden
Türwarnsummer (beim Verrie-
geln des Fahrzeugs)EinAus–––O
1234
FunktionStandard-
einstellungAngepasste Einstellung
Intelligente Türentriegelung Alle Türen Fahrertür O – O O
Intelligentes Zugangs- und
Startsystem Ein Aus O – O O
1234
CT200h_OM_OM99N09M_(EM).book Page 649 Wednesday, April 13, 20
16 5:09 PM

6509-2. Persönliche Einstellungen
CT200h_OM_OM99N09M_(EM)■
Fernbedienung (
→S. 124)
■Blinkerhebel ( →S. 205)
■Scheinwerferautomatik ( →S. 207)
FunktionStandard-
einstellungAngepasste Einstellung
Fernbedienung Ein Aus – – – O
Entriegeln Alle Türen wer-
den in einem
Schritt entriegeltFahrertür wird
im ersten Schritt
entriegelt, alle
Türen im zwei-
ten Schritt
O–OO
1234
FunktionStandard-
einstellungAngepasste Einstellung
Anzahl der Blinkzeichen der
Spurwechselanzeige3
5
O––O
7
9
11
Aus
1234
FunktionStandard-
einstellungAngepasste Einstellung
LichtsensorempfindlichkeitStandard-2 bis 2O–OO
Steuerung der
Begrüßungsbeleuchtung Ein Aus – – – O
1234
CT200h_OM_OM99N09M_(EM).book Page 650 Wednesday, April 13, 20
16 5:09 PM
