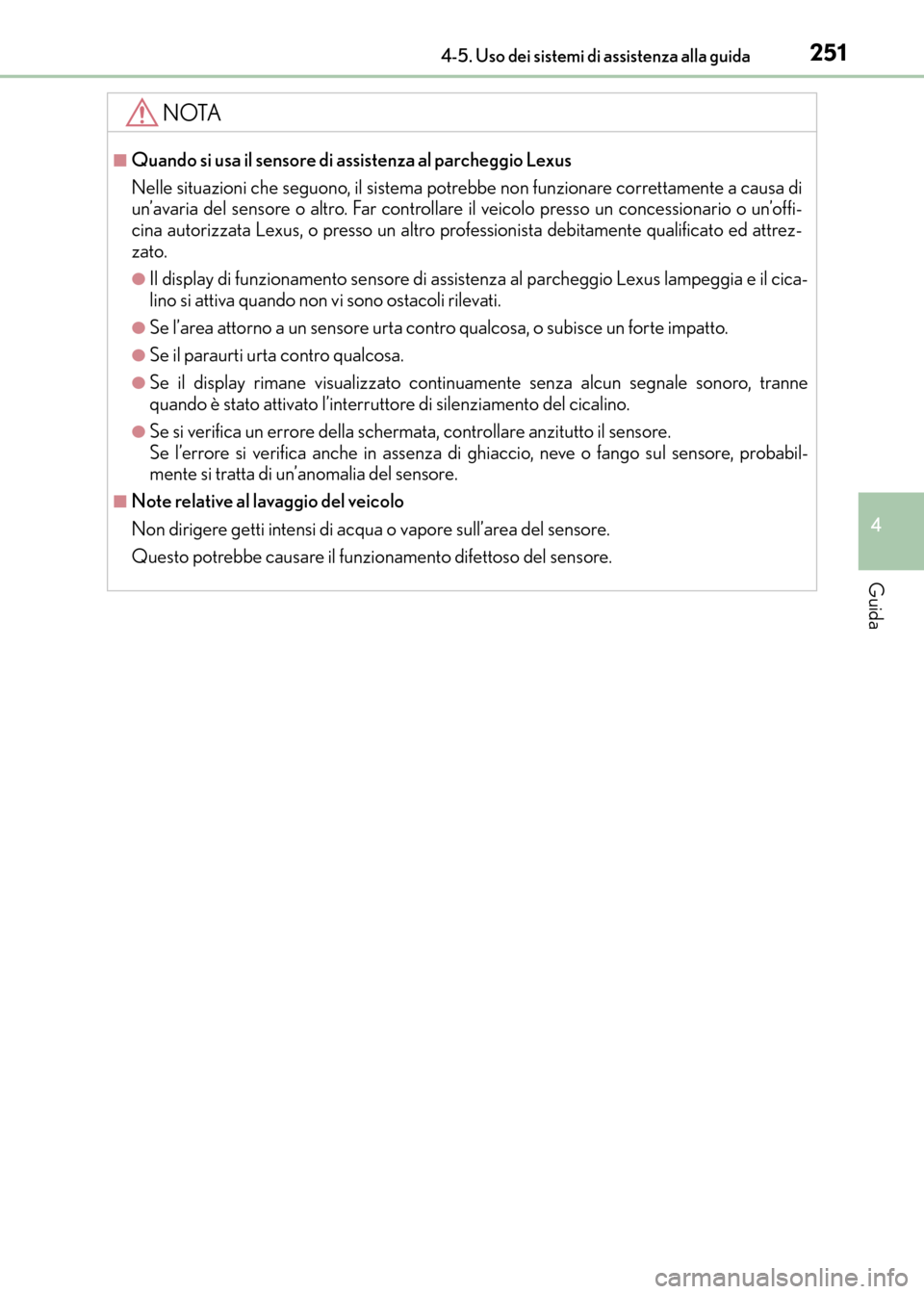

2514-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)
NOTA
■Quando si usa il sensore di assistenza al parcheggio Lexus
Nelle situazioni che seguono, il sistema potrebbe non funzionare correttamente a causa di
un’avaria del sensore o altro. Far controllare il veicolo presso un concessionario o un’offi-
cina autorizzata Lexus, o presso un altro professionista debitamente qualificato ed attrez-
zato.
●Il display di funzionamento sensore di assistenza al parcheggio Lexus lampeggia e il cica-
lino si attiva quando non vi sono ostacoli rilevati.
●Se l’area attorno a un sensore urta contro qualcosa, o subisce un forte impatto.
●Se il paraurti urta contro qualcosa.
●Se il display rimane visualizzato continuamente senza alcun segnale sonoro, tranne
quando è stato attivato l’interruttore di silenziamento del cicalino.
●Se si verifica un errore della schermata, controllare anzitutto il sensore.
Se l’errore si verifica anche in assenza di ghiaccio, neve o fango sul sensore, probabil-
mente si tratta di un’anomalia del sensore.
■Note relative al lavaggio del veicolo
Non dirigere getti intensi di acqua o vapore sull’area del sensore.
Questo potrebbe causare il funzionamento difettoso del sensore.
CT200h_OM_OM99N10L_(EL).book Page 251 Thursday, April 14, 201 6 9:14 AM

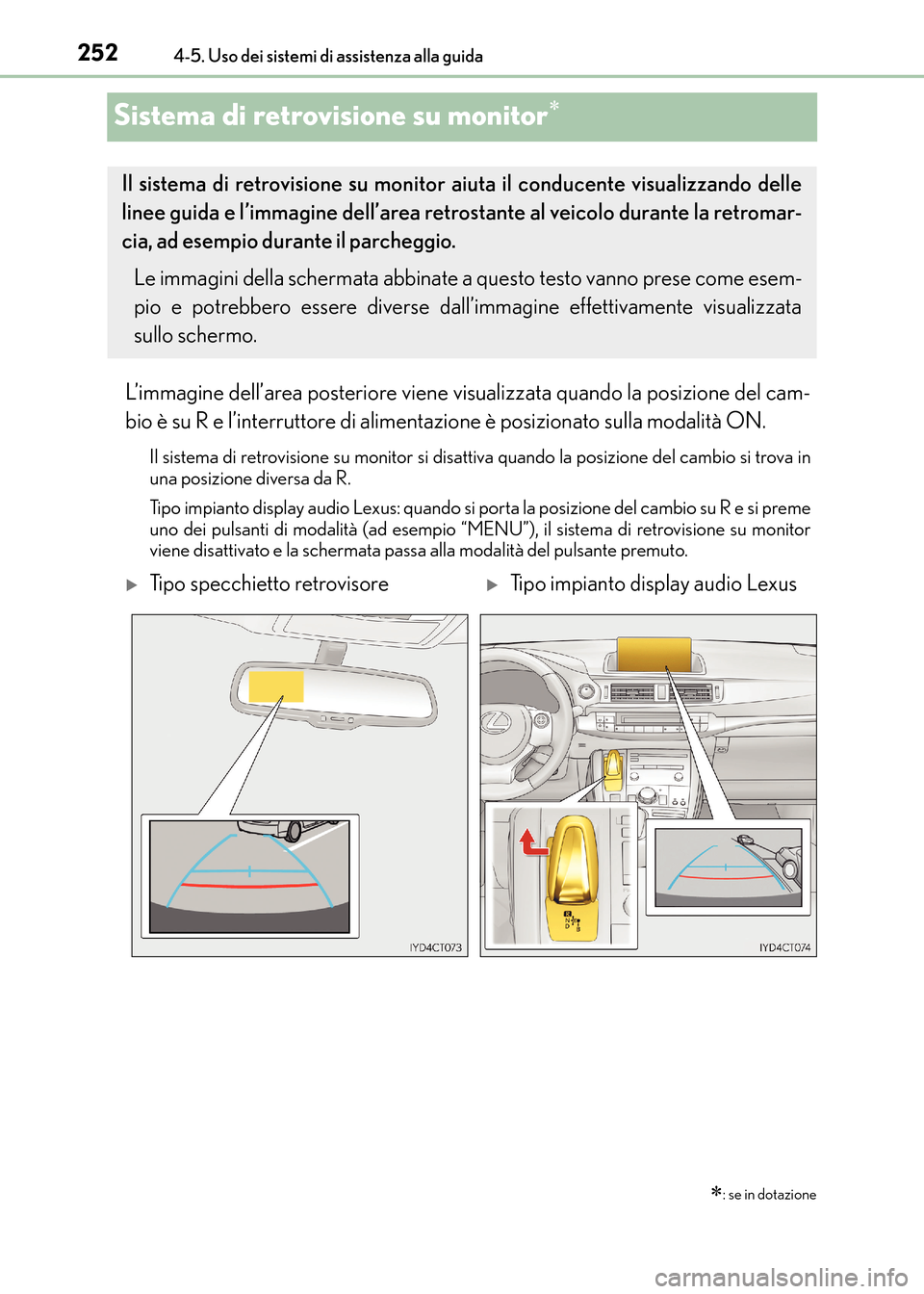

2524-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)
Sistema di retrovisione su monitor∗
L’immagine dell’area posteriore viene visualizzata quando la posizione del cam-
bio è su R e l’interruttore di alimentazione è posizionato sulla modalità ON.
Il sistema di retrovisione su monitor si disattiva quando la posizione del cambio si trova in
una posizione diversa da R.
Tipo impianto display audio Lexus: quando si porta la posizione del cambio su R e si preme
uno dei pulsanti di modalità (ad esempio “MENU”), il sistema di retrovisione su monitor
viene disattivato e la schermata passa alla modalità del pulsante premuto.
∗: se in dotazione
Il sistema di retrovisione su monitor aiuta il conducente visualizzando delle
linee guida e l’immagine dell’area retros tante al veicolo durante la retromar-
cia, ad esempio durante il parcheggio.
Le immagini della schermata abbinate a questo testo vanno prese come esem-
pio e potrebbero essere diverse dall’immagine effettivamente visualizzata
sullo schermo.
XTipo specchietto retrovisoreXTipo impianto display audio Lexus
CT200h_OM_OM99N10L_(EL).book Page 252 Thursday, April 14, 201 6 9:14 AM

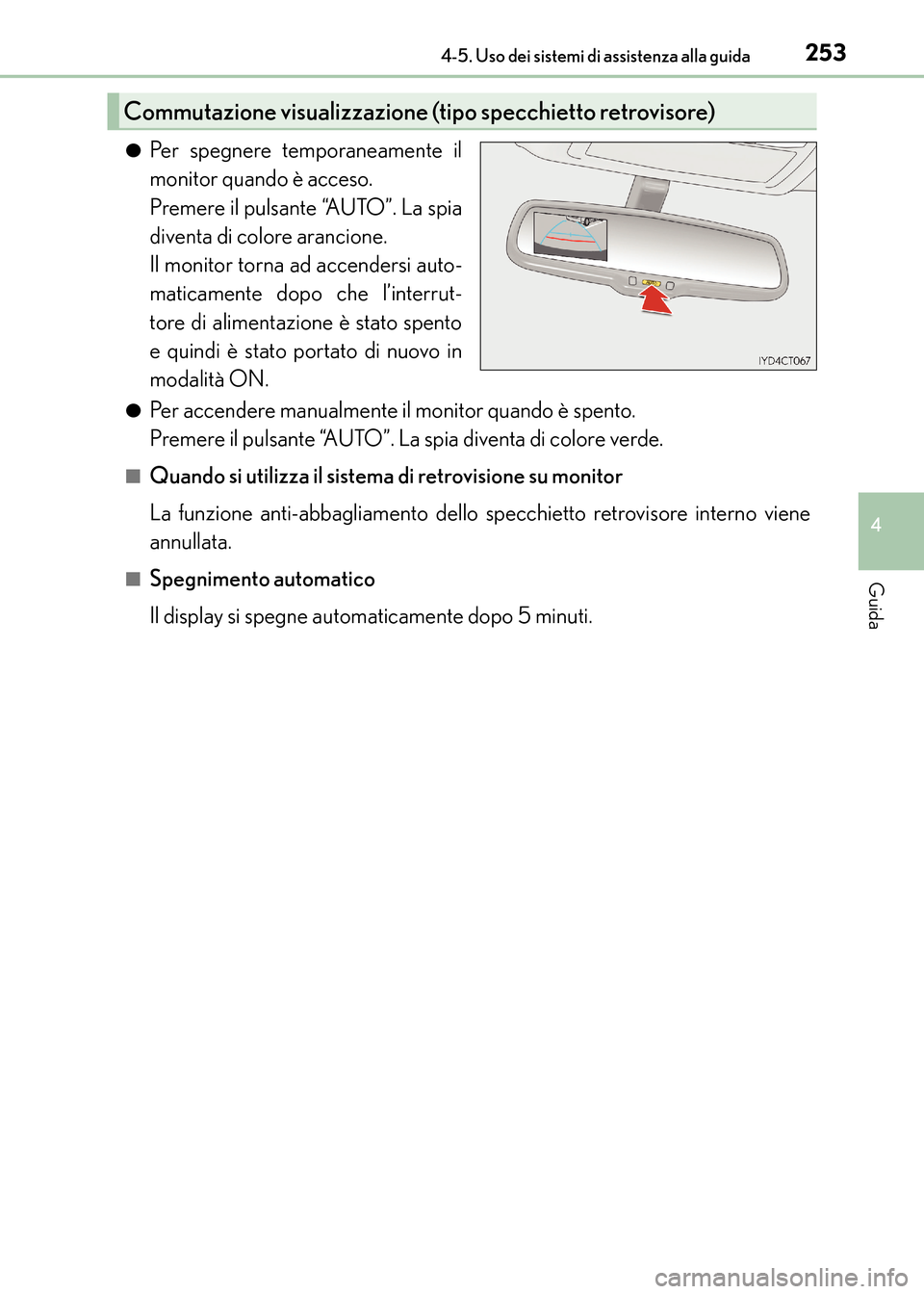

2534-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)●
Per spegnere temporaneamente il
monitor quando è acceso.
Premere il pulsante “AUTO”. La spia
diventa di colore arancione.
Il monitor torna ad accendersi auto-
maticamente dopo che l’interrut-
tore di alimentazione è stato spento
e quindi è stato portato di nuovo in
modalità ON.
●Per accendere manualmente il monitor quando è spento.
Premere il pulsante “AUTO”. La spia diventa di colore verde.
■Quando si utilizza il sistema di retrovisione su monitor
La funzione anti-abbagliamento dello specchietto retrovisore interno viene
annullata.
■Spegnimento automatico
Il display si spegne automaticamente dopo 5 minuti.
Commutazione visualiz
zazione (tipo specchietto retrovisore)
CT200h_OM_OM99N10L_(EL).book Page 253 Thursday, April 14, 201 6 9:14 AM

2544-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)■

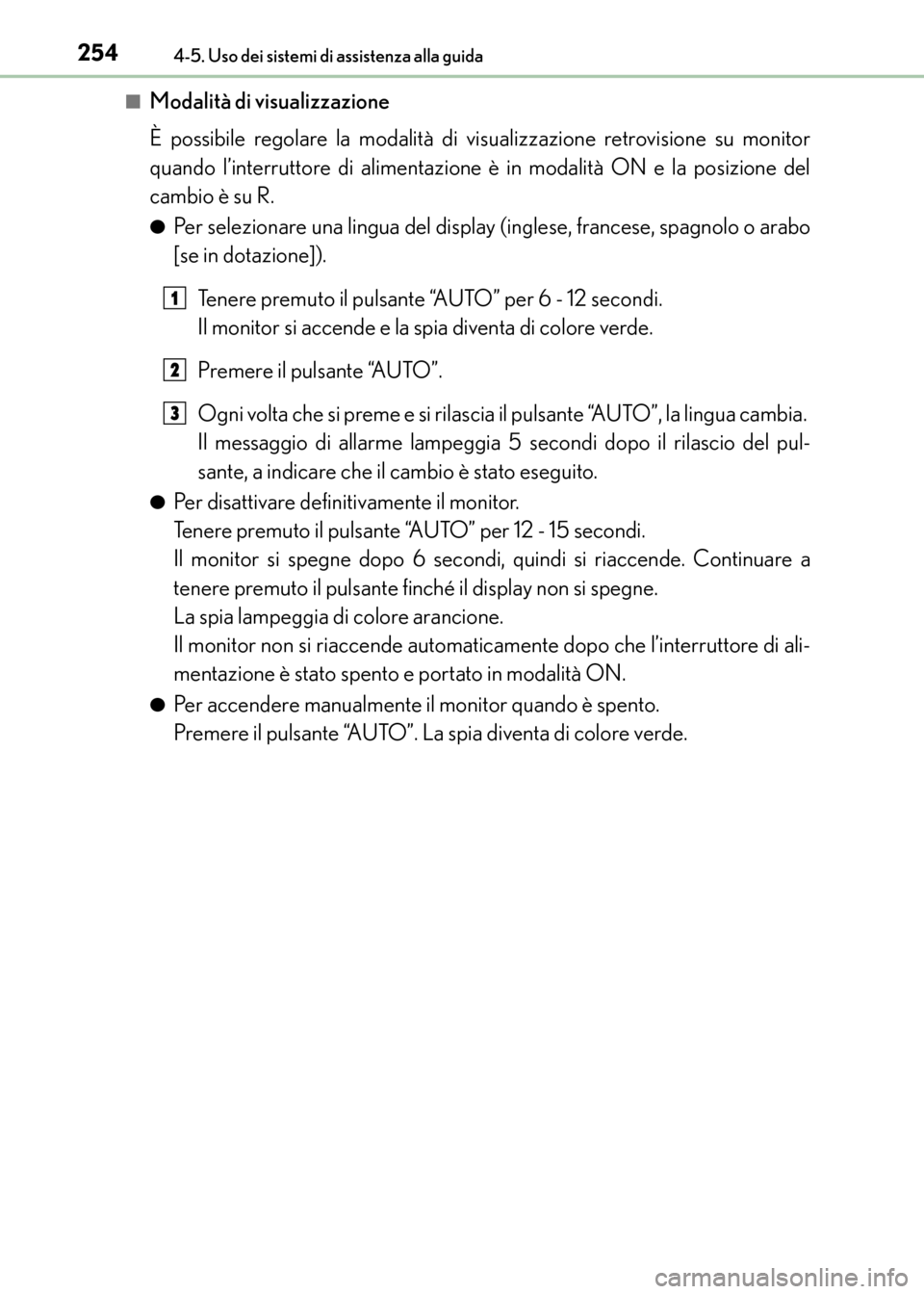

Modalità di visualizzazione
È possibile regolare la modalità di visualizzazione retrovisione su monitor
quando l’interruttore di alimentazione è in modalità ON e la posizione del
cambio è su R.
●Per selezionare una lingua del display (inglese, francese, spagnolo o arabo
[se in dotazione]).
Tenere premuto il pulsante “AUTO” per 6 - 12 secondi.
Il monitor si accende e la spia diventa di colore verde.
Premere il pulsante “AUTO”.
Ogni volta che si preme e si rilascia il pulsante “AUTO”, la lingua cambia.
Il messaggio di allarme lampeggia 5 secondi dopo il rilascio del pul-
sante, a indicare che il cambio è stato eseguito.
●Per disattivare definitivamente il monitor.
Tenere premuto il pulsante “AUTO” per 12 - 15 secondi.
Il monitor si spegne dopo 6 secondi, quindi si riaccende. Continuare a
tenere premuto il pulsante finché il display non si spegne.
La spia lampeggia di colore arancione.
Il monitor non si riaccende automatica mente dopo che l’interruttore di ali-
mentazione è stato spento e portato in modalità ON.
●Per accendere manualmente il monitor quando è spento.
Premere il pulsante “AUTO”. La spia diventa di colore verde.
1
2
3
CT200h_OM_OM99N10L_(EL).book Page 254 Thursday, April 14, 201 6 9:14 AM

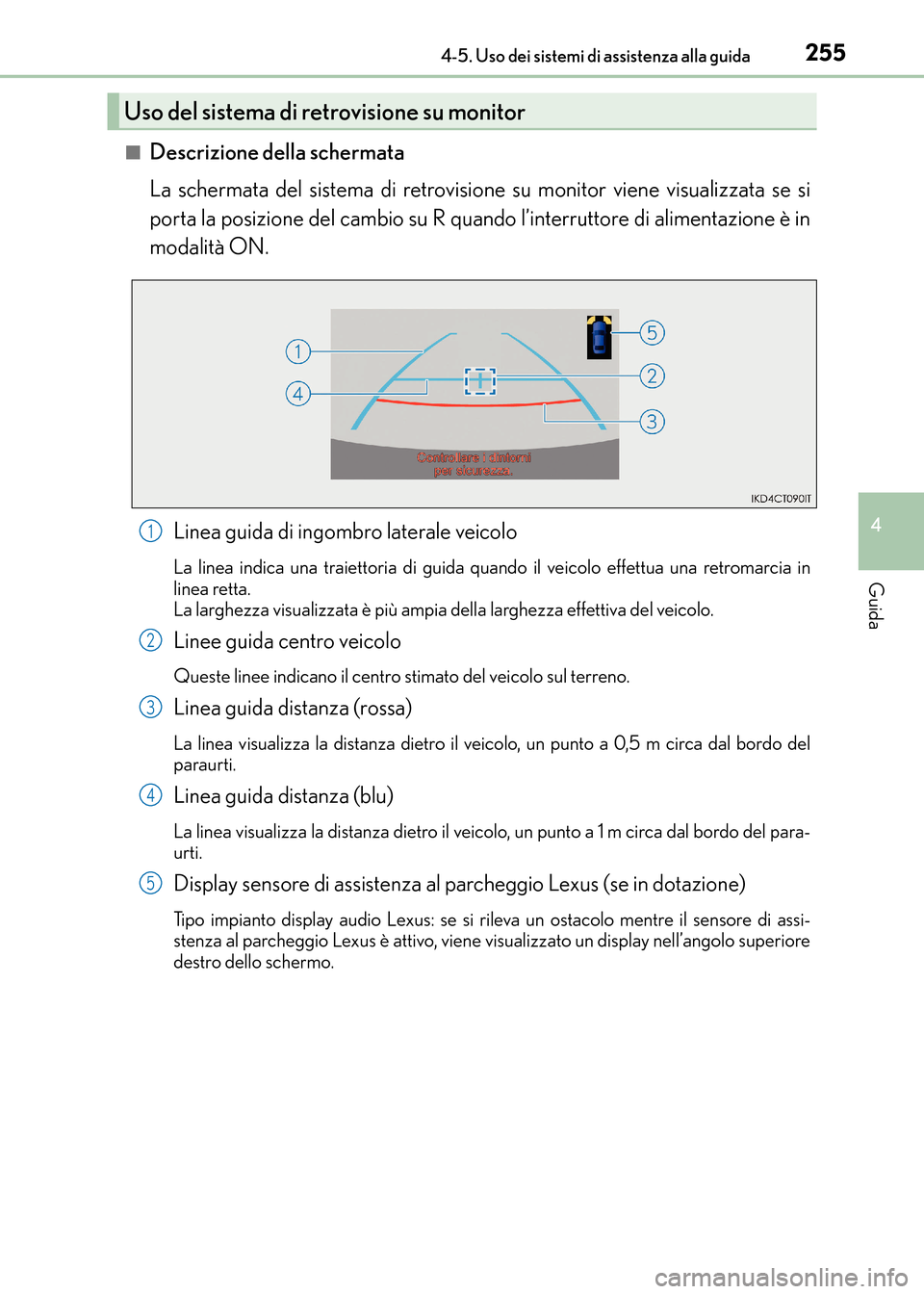

2554-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)■
Descrizione della schermata
La schermata del sistema di retrovisione su monitor viene visualizzata se si
porta la posizione del cambio su R quando l’interruttore di alimentazione è in
modalità ON.
Linea guida di ingombro laterale veicolo
La linea indica una traiettoria di guida quando il veicolo effettua una retromarcia in
linea retta.
La larghezza visualizzata è più ampia della larghezza effettiva del veicolo.
Linee guida centro veicolo
Queste linee indicano il centro stimato del veicolo sul terreno.
Linea guida distanza (rossa)
La linea visualizza la distanza dietro il veicolo, un punto a 0,5 m circa dal bordo del
paraurti.
Linea guida distanza (blu)
La linea visualizza la distanza dietro il veicolo, un punto a 1 m circa dal bordo del para-
urti.
Display sensore di assistenza al parcheggio Lexus (se in dotazione)
Tipo impianto display audio Lexus: se si rileva un ostacolo mentre il sensore di assi-
stenza al parcheggio Lexus è attivo, viene visualizzato un display nell’angolo superiore
destro dello schermo.
Uso del sistema di retrovisione su monitor
1
2
3
4
5
CT200h_OM_OM99N10L_(EL).book Page 255 Thursday, April 14, 201 6 9:14 AM

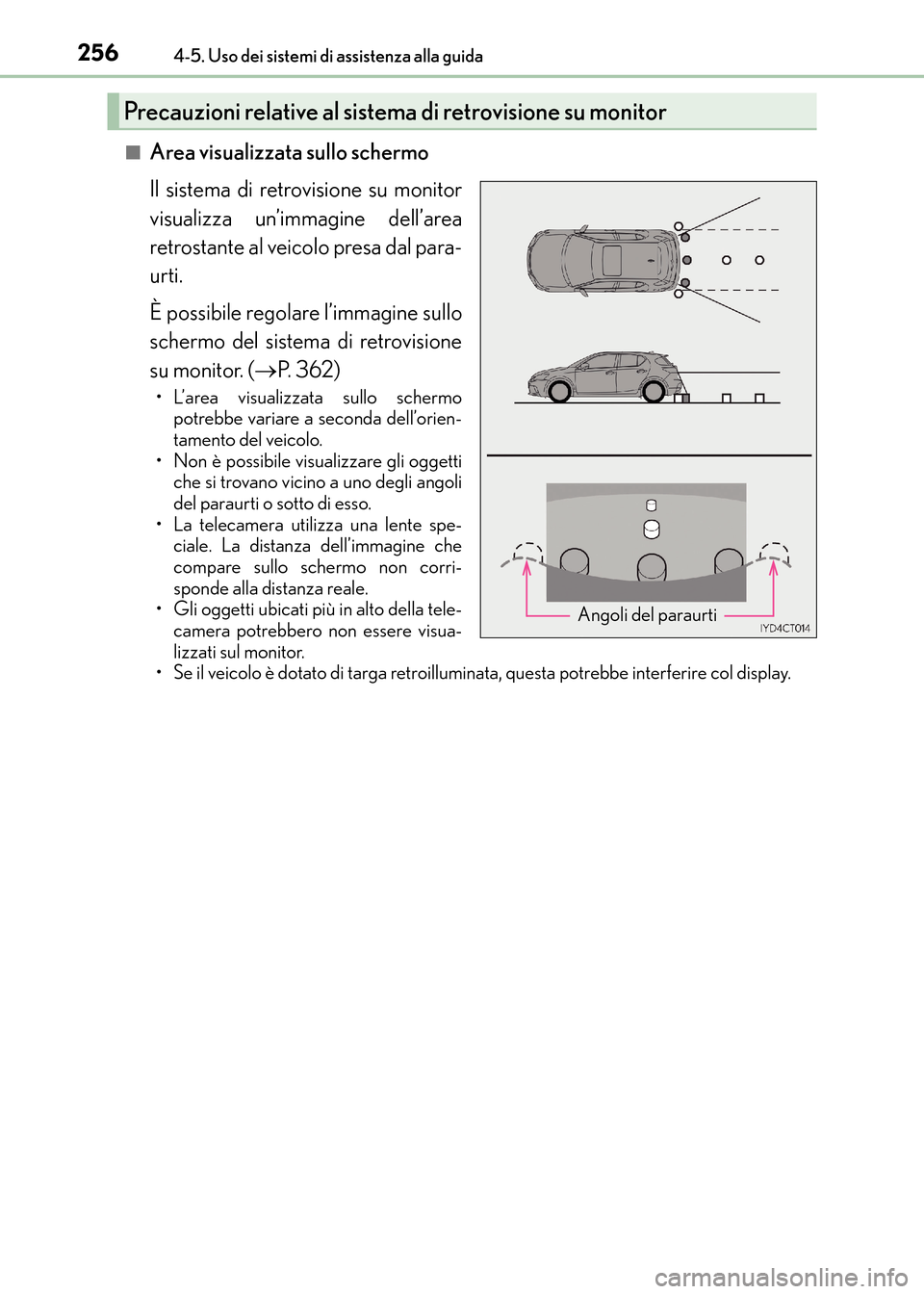

2564-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)■
Area visualizzata sullo schermo
Il sistema di retrovisione su monitor
visualizza un’immagine dell’area
retrostante al veicolo presa dal para-
urti.
È possibile regolare l’immagine sullo
schermo del sistema di retrovisione
su monitor. (
→P. 3 6 2 )
• L’area visualizzata sullo schermo
potrebbe variare a seconda dell’orien-
tamento del veicolo.
• Non è possibile visualizzare gli oggetti che si trovano vicino a uno degli angoli
del paraurti o sotto di esso.
• La telecamera utilizza una lente spe- ciale. La distanza dell’immagine che
compare sullo schermo non corri-
sponde alla distanza reale.
• Gli oggetti ubicati più in alto della tele- camera potrebbero non essere visua-
lizzati sul monitor.
• Se il veicolo è dotato di targa retroilluminata, questa potrebbe interferire col display.
Precauzioni relative al sistem a di retrovisione su monitor
Angoli del paraurti
CT200h_OM_OM99N10L_(EL).book Page 256 Thursday, April 14, 201 6 9:14 AM

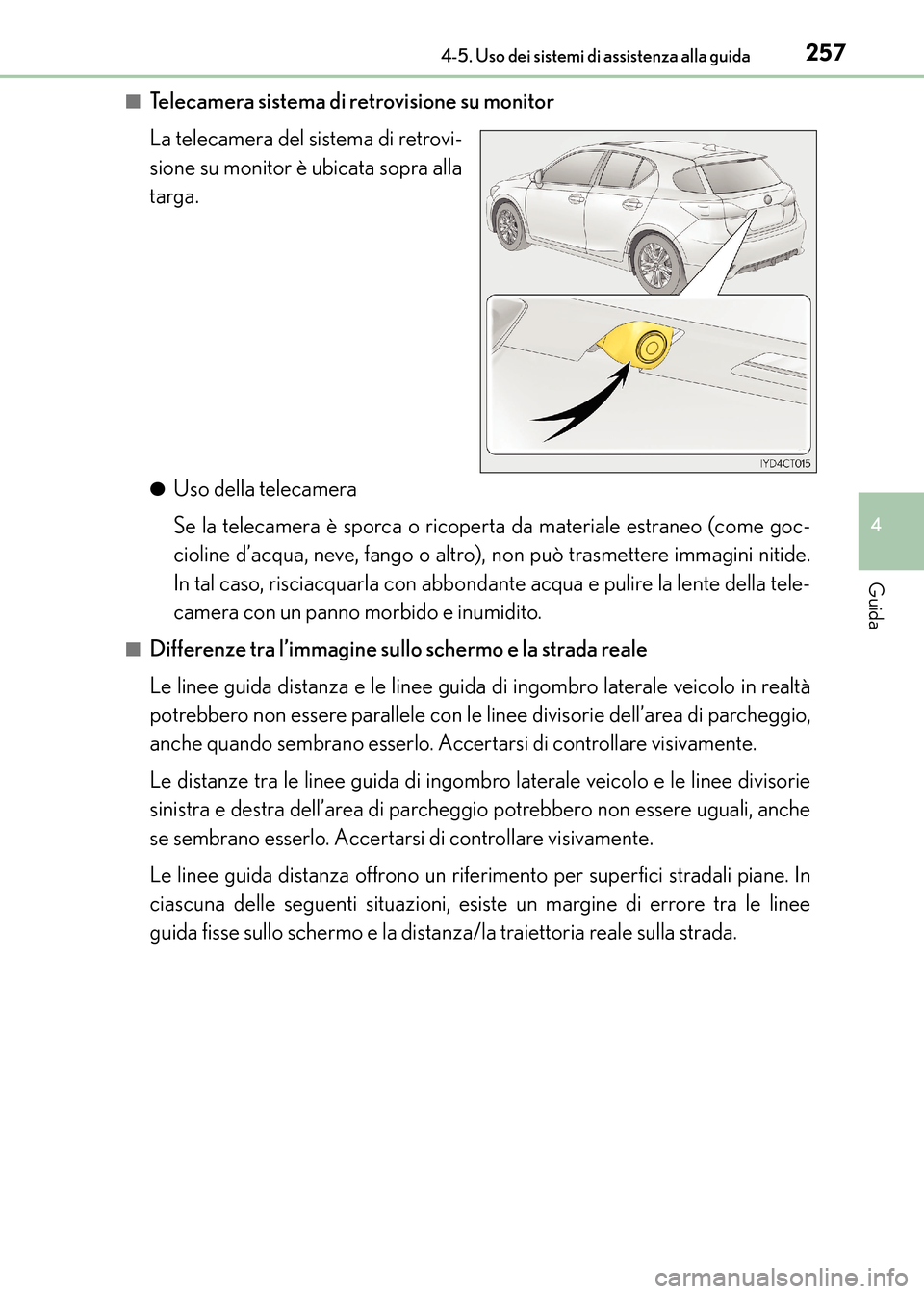

2574-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)■
Telecamera sistema di retrovisione su monitor
La telecamera del sistema di retrovi-
sione su monitor è ubicata sopra alla
targa.
●Uso della telecamera
Se la telecamera è sporca o ricoperta da materiale estraneo (come goc-
cioline d’acqua, neve, fango o altro),
non può trasmettere immagini nitide.
In tal caso, risciacquarla con abbondante acqua e pulire la lente della tele-
camera con un panno morbido e inumidito.
■Differenze tra l’immagine sullo schermo e la strada reale
Le linee guida distanza e le linee guida di ingombro laterale veicolo in realtà
potrebbero non essere parallele con le linee divisorie dell’area di parcheggio,
anche quando sembrano esserlo. Accertarsi di controllare visivamente.
Le distanze tra le linee guida di ingombro laterale veicolo e le linee divisorie
sinistra e destra dell’area di parcheggio potrebbero non essere uguali, anche
se sembrano esserlo. Accertarsi di controllare visivamente.
Le linee guida distanza offrono un riferimento per superfici stradali piane. In
ciascuna delle seguenti situazioni, esiste un margine di errore tra le linee
guida fisse sullo schermo e la distan za/la traiettoria reale sulla strada.
CT200h_OM_OM99N10L_(EL).book Page 257 Thursday, April 14, 201 6 9:14 AM

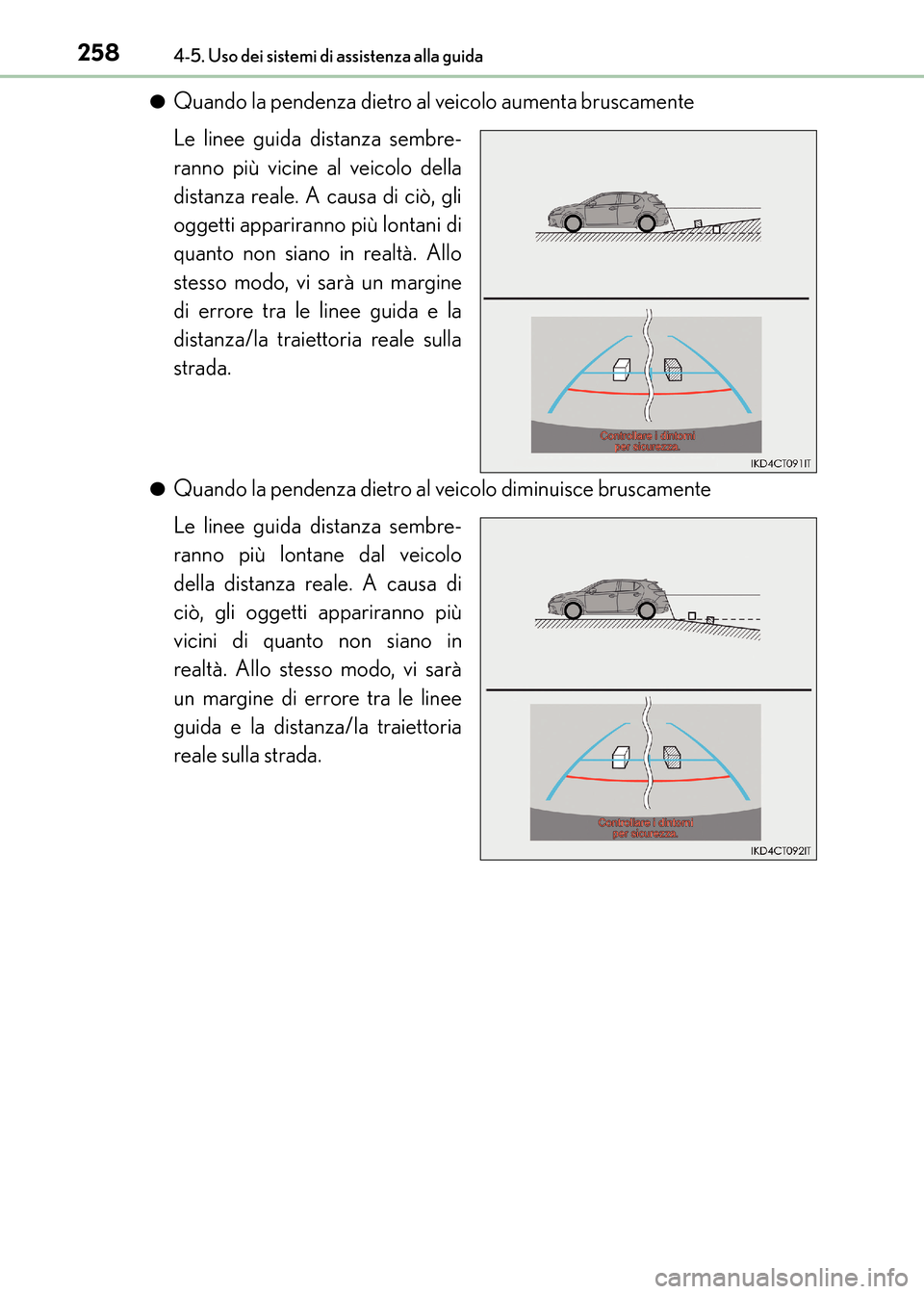

2584-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)●
Quando la pendenza dietro al veicolo aumenta bruscamente
Le linee guida distanza sembre-
ranno più vicine al veicolo della
distanza reale. A causa di ciò, gli
oggetti appariranno più lontani di
quanto non siano in realtà. Allo
stesso modo, vi sarà un margine
di errore tra le linee guida e la
distanza/la traiettoria reale sulla
strada.
●Quando la pendenza dietro al veicolo diminuisce bruscamente
Le linee guida distanza sembre-
ranno più lontane dal veicolo
della distanza reale. A causa di
ciò, gli oggetti appariranno più
vicini di quanto non siano in
realtà. Allo stesso modo, vi sarà
un margine di errore tra le linee
guida e la distanza/la traiettoria
reale sulla strada.
CT200h_OM_OM99N10L_(EL).book Page 258 Thursday, April 14, 201
6 9:14 AM

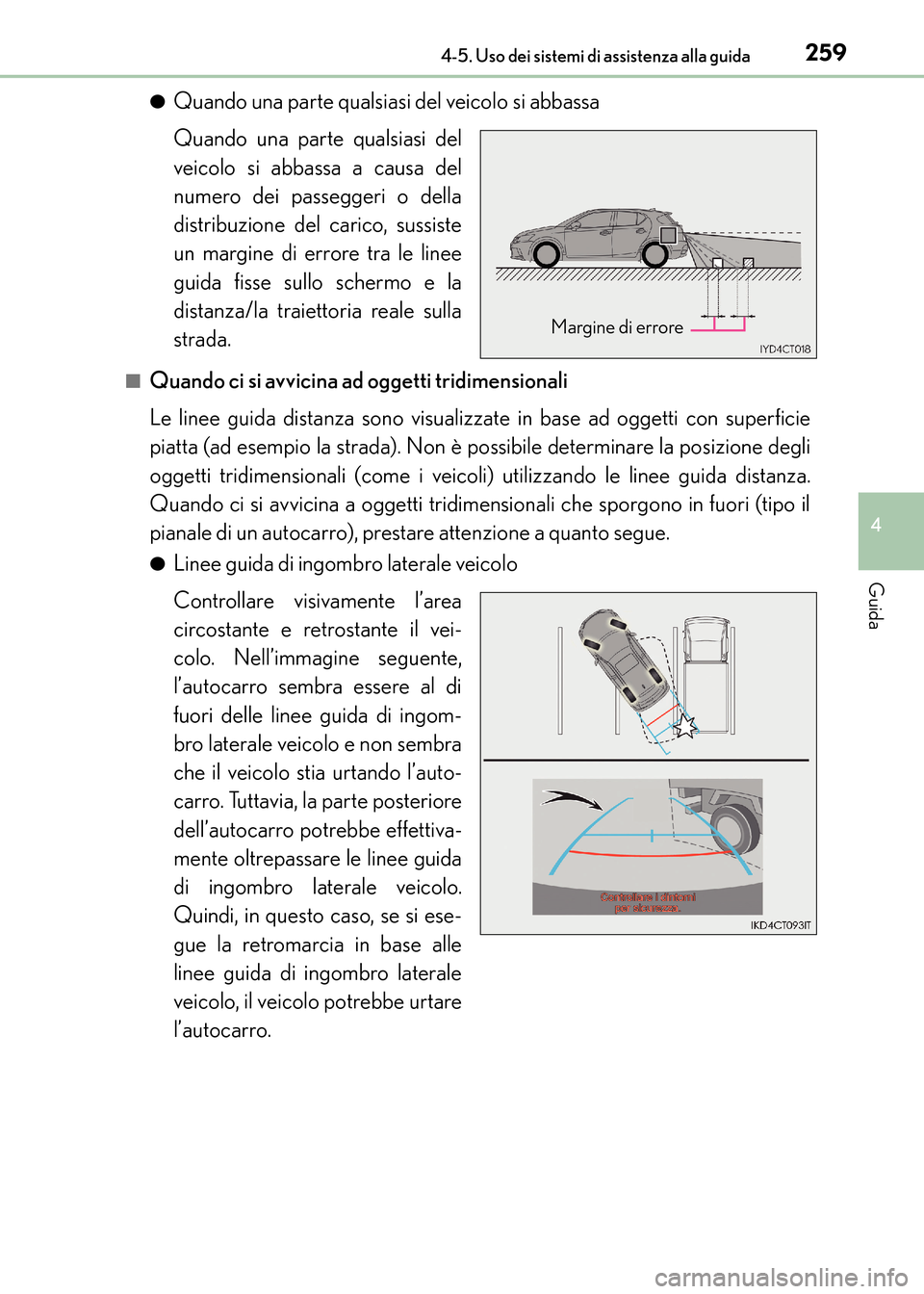

2594-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)●
Quando una parte qualsiasi del veicolo si abbassa
Quando una parte qualsiasi del
veicolo si abbassa a causa del
numero dei passeggeri o della
distribuzione del carico, sussiste
un margine di errore tra le linee
guida fisse sullo schermo e la
distanza/la traiettoria reale sulla
strada.
■Quando ci si avvicina ad oggetti tridimensionali
Le linee guida distanza sono visualizzate in base ad oggetti con superficie
piatta (ad esempio la strada). Non è possibile determinare la posizione degli
oggetti tridimensionali (come i veicoli) utilizzando le linee guida distanza.
Quando ci si avvicina a oggetti tridimensionali che sporgono in fuori (tipo il
pianale di un autocarro), prestare attenzione a quanto segue.
●Linee guida di ingombro laterale veicolo
Controllare visivamente l’area
circostante e retrostante il vei-
colo. Nell’immagine seguente,
l’autocarro sembra essere al di
fuori delle linee guida di ingom-
bro laterale veicolo e non sembra
che il veicolo stia urtando l’auto-
carro. Tuttavia, la parte posteriore
dell’autocarro potrebbe effettiva-
mente oltrepassare le linee guida
di ingombro laterale veicolo.
Quindi, in questo caso, se si ese-
gue la retromarcia in base alle
linee guida di ingombro laterale
veicolo, il veicolo potrebbe urtare
l’autocarro.
Margine di errore
CT200h_OM_OM99N10L_(EL).book Page 259 Thursday, April 14, 201
6 9:14 AM

2604-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)●
Linee guida distanza
Controllare visivamente l’area
circostante e retrostante il vei-
colo. Sullo schermo, sembra che
l’autocarro sia parcheggiato nel
punto . Tuttavia, in realtà se si
retrocede fino al punto , lo si
urterà. Sullo schermo, sembra
che sia più vicino e più lon-
tano. Nella realtà, tuttavia, la
distanza da e è la stessa e
è più lontano di e .
2
