Lexus CT200h 2017 Manuale del proprietario (in Italian)

2414-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)
AVVISO

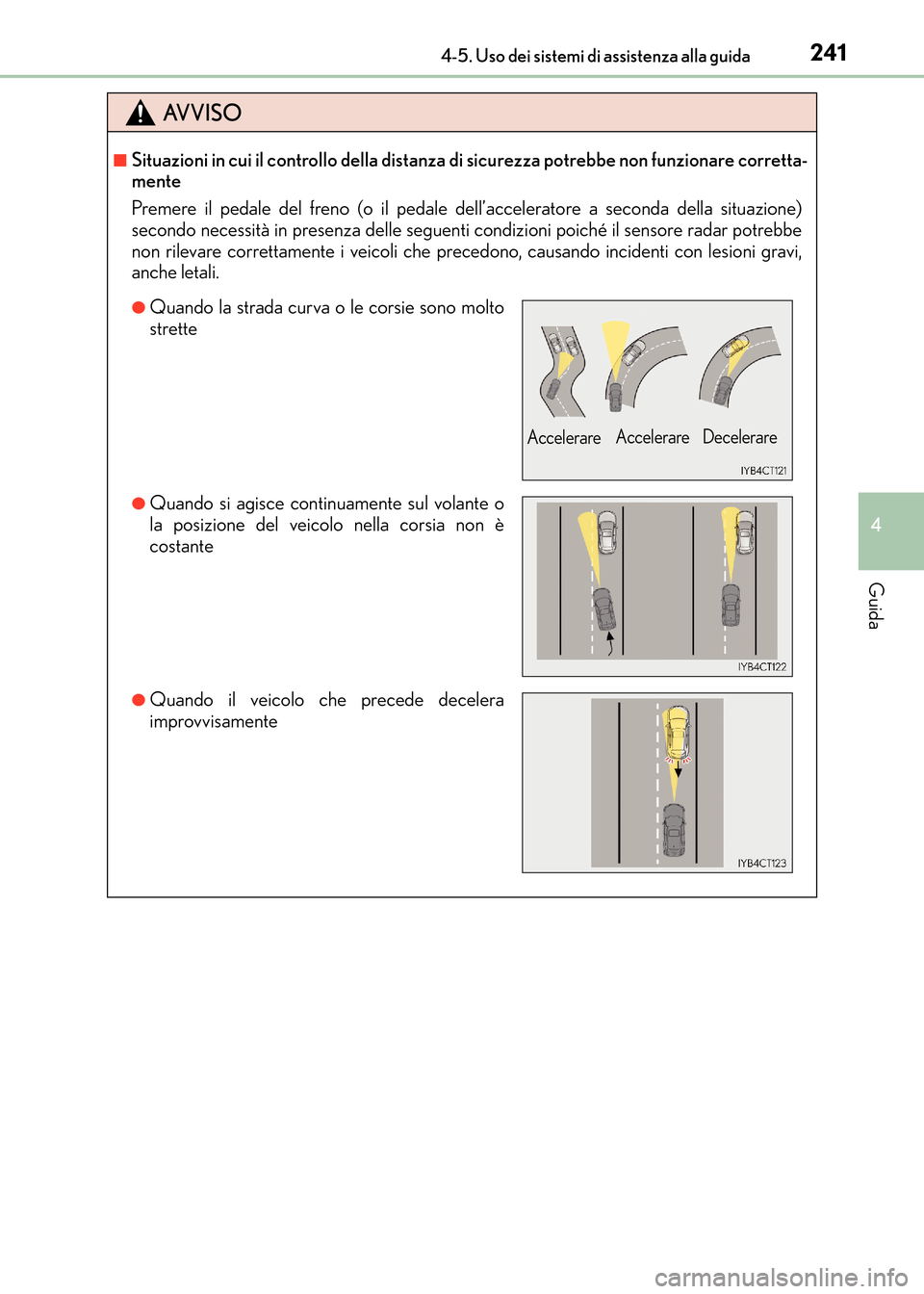

■Situazioni in cui il controllo della distanza di sicurezza potrebbe non funzionare corretta-
mente
Premere il pedale del freno (o il pedale dell’acceleratore a seconda della situazione)
secondo necessità in presenza delle seguenti condizioni poiché il sensore radar potrebbe
non rilevare correttamente i veicoli che prec edono, causando incidenti con lesioni gravi,
anche letali.
●Quando la strada curva o le corsie sono molto
strette
●Quando si agisce continuamente sul volante o
la posizione del veicolo nella corsia non è
costante
●Quando il veicolo che precede decelera
improvvisamente
Accelerare AccelerareDecelerare
CT200h_OM_OM99N10L_(EL).book Page 241 Thursday, April 14, 201
6 9:14 AM

2424-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)
AVVISO

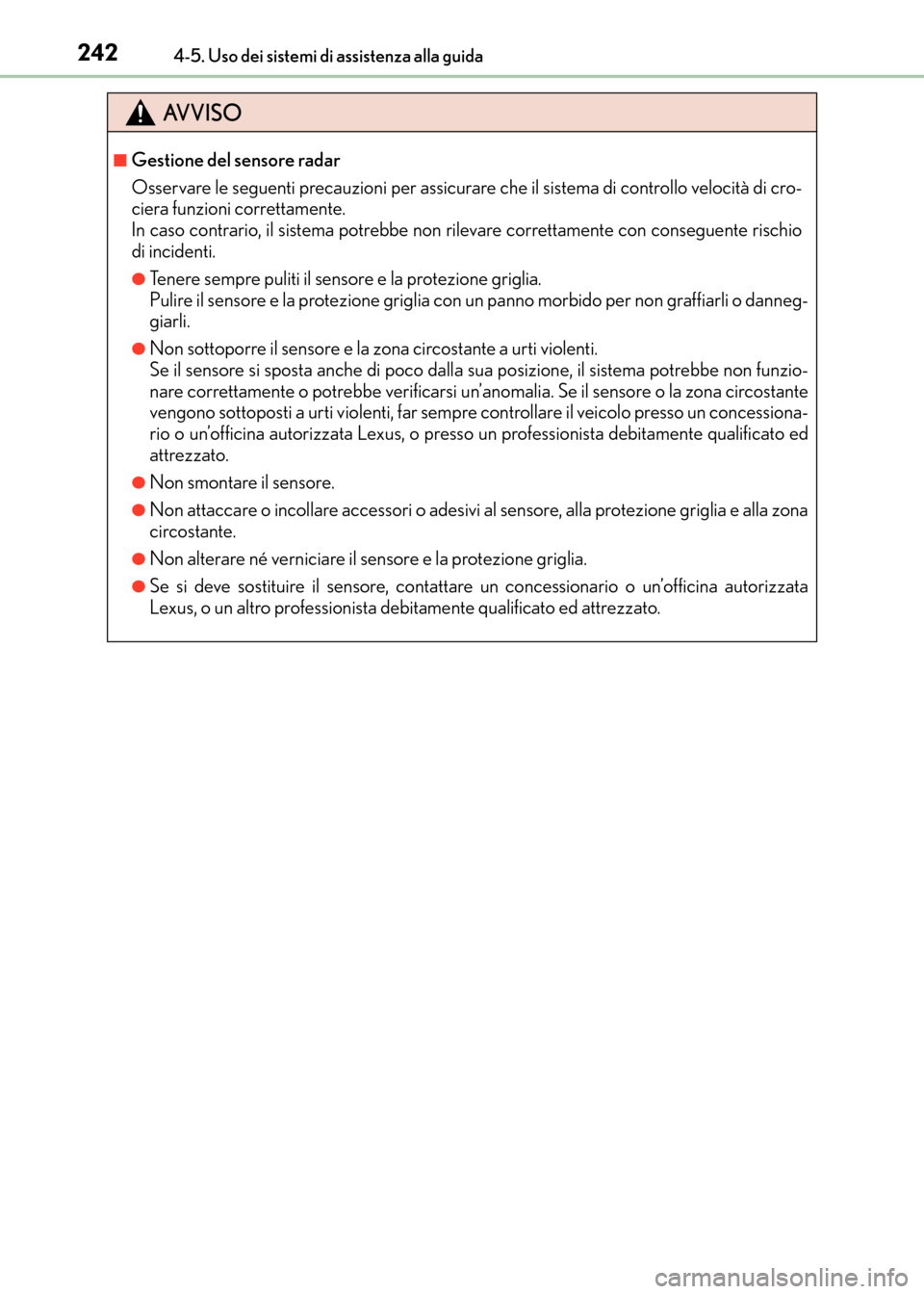

■Gestione del sensore radar
Osservare le seguenti precauzioni per assicurare che il sistema di controllo velocità di cro-
ciera funzioni correttamente.
In caso contrario, il sistema potrebbe non rilevare correttamente con conseguente rischio
di incidenti.
●Tenere sempre puliti il sensore e la protezione griglia.
Pulire il sensore e la protezione griglia con un panno morbido per non graffiarli o danneg-
giarli.
●Non sottoporre il sensore e la zona circostante a urti violenti.
Se il sensore si sposta anche di poco dalla sua posizione, il sistema potrebbe non funzio-
nare correttamente o potrebbe verificarsi un’anomalia. Se il sensore o la zona circostante
vengono sottoposti a urti violenti, far sempre controllare il veicolo presso un concessiona-
rio o un’officina autorizzata Lexus, o presso un professionista debitamente qualificato ed
attrezzato.
●Non smontare il sensore.
●Non attaccare o incollare accessori o adesivi al sensore, alla protezione griglia e alla zona
circostante.
●Non alterare né verniciare il sensore e la protezione griglia.
●Se si deve sostituire il sensore, contattare un concessionario o un’officina autorizzata
Lexus, o un altro professionista debitamente qualificato ed attrezzato.
CT200h_OM_OM99N10L_(EL).book Page 242 Thursday, April 14, 2016 9:14 AM

243
4
4-5. Uso dei sistemi di assistenza alla guida
Guida
CT200h_OM_OM99N10L_(EL)

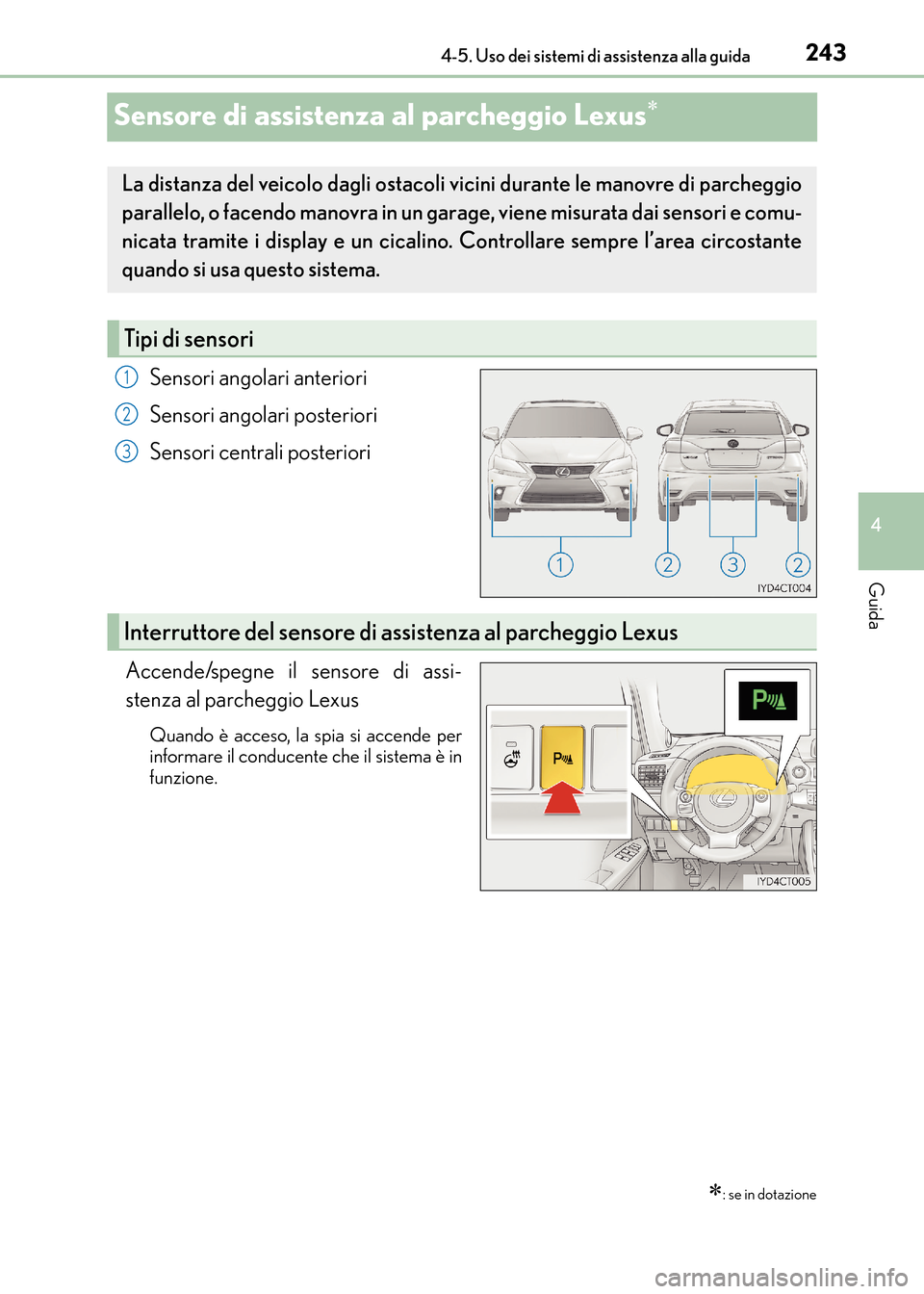

Sensore di assistenza al parcheggio Lexus∗
Sensori angolari anteriori
Sensori angolari posteriori
Sensori centrali posteriori
Accende/spegne il sensore di assi-
stenza al parcheggio Lexus
Quando è acceso, la spia si accende per
informare il conducente che il sistema è in
funzione.
∗: se in dotazione
La distanza del veicolo dagli ostacoli vicini durante le manovre di parcheggio
parallelo, o facendo manovra in un gara ge, viene misurata dai sensori e comu-
nicata tramite i display e un cicalino. Controllare sempre l’area circostante
quando si usa que sto sistema.
Tipi di sensori
1
2
3
Interruttore del sensore di assi stenza al parcheggio Lexus
CT200h_OM_OM99N10L_(EL).book Page 243 Thursday, April 14, 201 6 9:14 AM

2444-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)

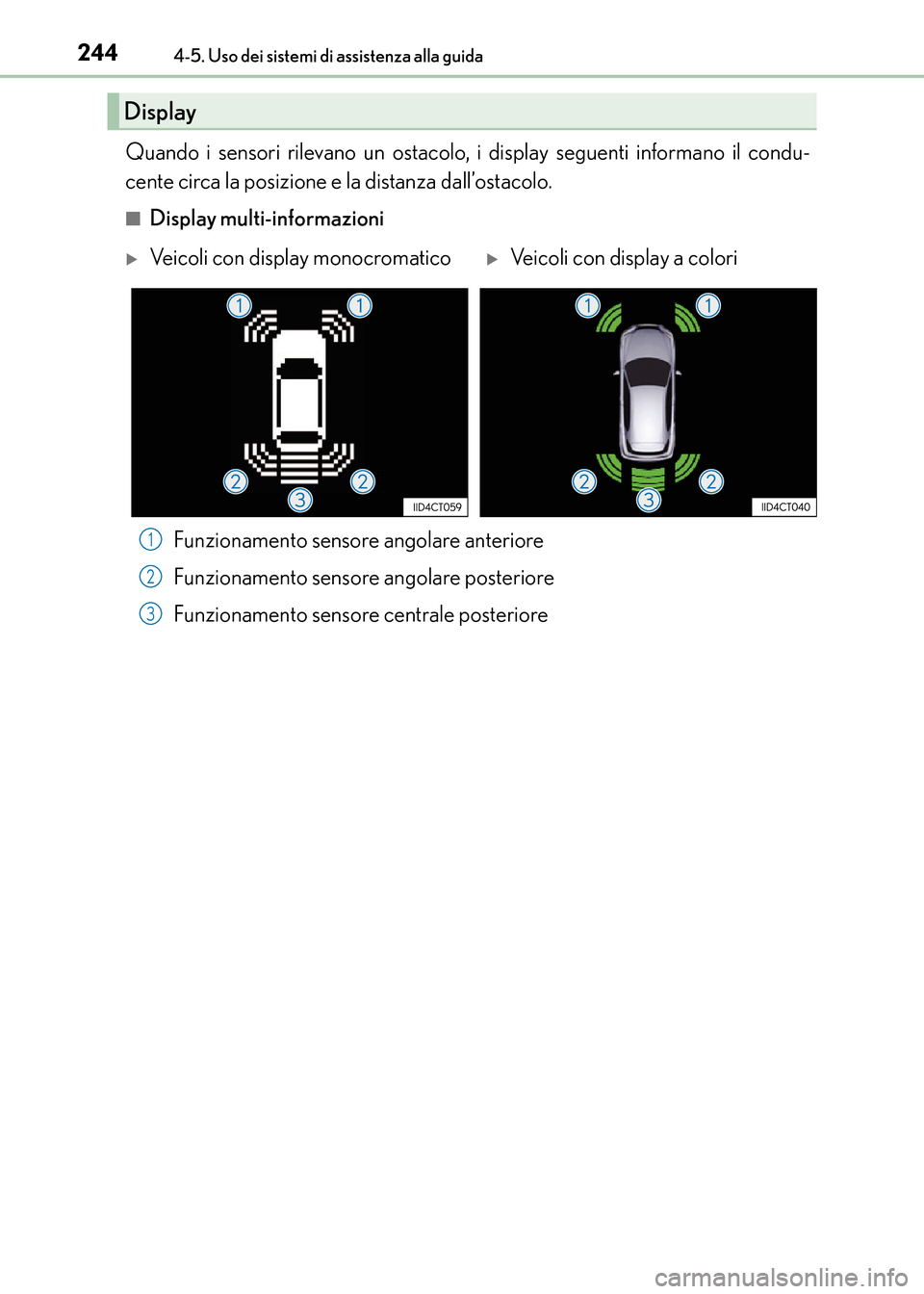

Quando i sensori rilevano un ostacolo, i display seguenti informano il condu-
cente circa la posizione e la distanza dall’ostacolo.
■Display multi-informazioniFunzionamento sensore angolare anteriore
Funzionamento sensore angolare posteriore
Funzionamento sensore centrale posteriore
Display
XVeicoli con display monocromaticoXVeicoli con display a colori
1
2
3
CT200h_OM_OM99N10L_(EL).book Page 244 Thursday, April 14, 201 6 9:14 AM

2454-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)■

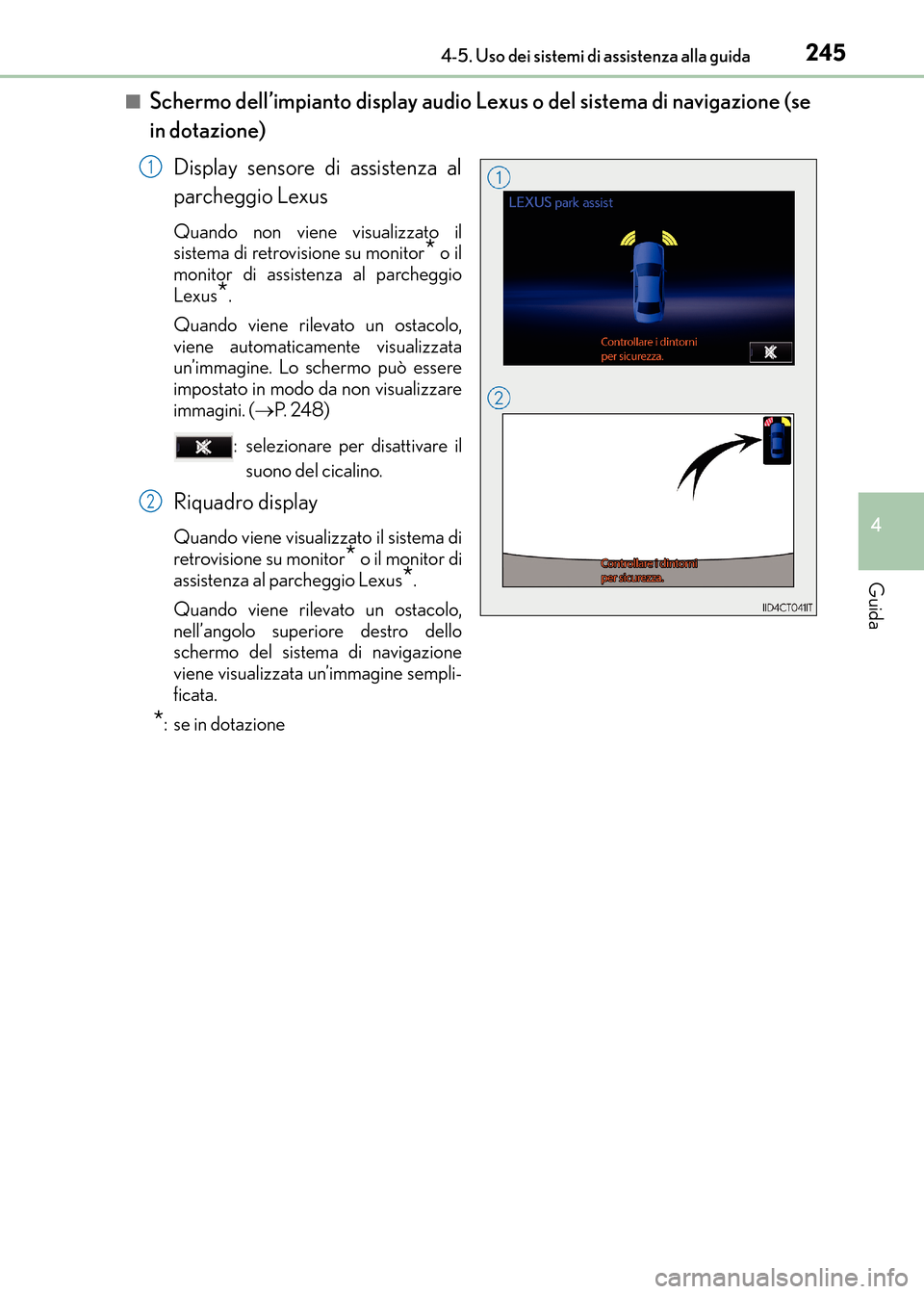

Schermo dell’impianto display audio Le
xus o del sistema di navigazione (se
in dotazione)
Display sensore di assistenza al
parcheggio Lexus
Quando non viene visualizzato il
sistema di retrovisione su monitor* o il
monitor di assistenza al parcheggio
Lexus
*.
Quando viene rilevato un ostacolo,
viene automaticamente visualizzata
un’immagine. Lo schermo può essere
impostato in modo da non visualizzare
immagini. ( →P. 2 4 8 )
: selezionare per disattivare il suono del cicalino.
Riquadro display
Quando viene visualizzato il sistema di
retrovisione su monitor* o il monitor di
assistenza al parcheggio Lexus
*.
Quando viene rilevato un ostacolo,
nell’angolo superiore destro dello
schermo del sistema di navigazione
viene visualizzata un’immagine sempli-
ficata.
*:se in dotazione
1
2
CT200h_OM_OM99N10L_(EL).book Page 245 Thursday, April 14, 201 6 9:14 AM

2464-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)■

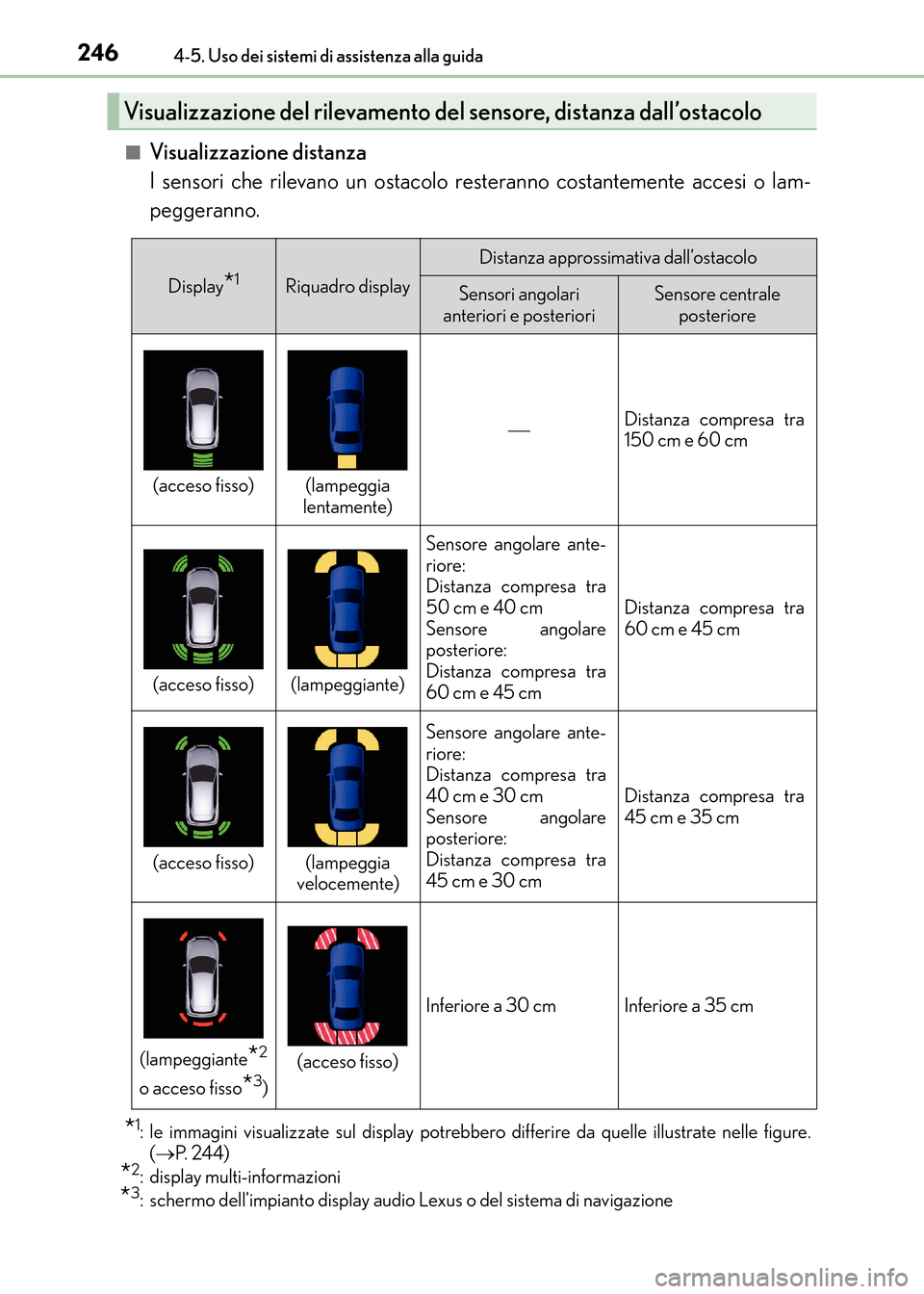

Visualizzazione distanza
I sensori che rilevano un ostacolo resteranno costantemente accesi o lam-
peggeranno.
*1: le immagini visualizzate sul display potrebbero differire da quelle illustrate nelle figure.
(→ P. 2 4 4 )
*2: display multi-informazioni
*3: schermo dell’impianto display audio Lexus o del sistema di navigazione
Visualizzazione del rilevamento del sensore, distanza dall’ostacolo
Display*1Riquadro display
Distanza approssimativa dall’ostacolo
Sensori angolari
anteriori e posterioriSensore centrale posteriore
(acceso fisso)(lampeggia
lentamente)
Distanza compresa tra
150 cm e 60 cm
(acceso fisso)(lampeggiante)
Sensore angolare ante-
riore:
Distanza compresa tra
50 cm e 40 cm
Sensore angolare
posteriore:
Distanza compresa tra
60 cm e 45 cm
Distanza compresa tra
60 cm e 45 cm
(acceso fisso)(lampeggia
velocemente)
Sensore angolare ante-
riore:
Distanza compresa tra
40 cm e 30 cm
Sensore angolare
posteriore:
Distanza compresa tra
45 cm e 30 cm
Distanza compresa tra
45 cm e 35 cm
(lampeggiante*2
o acceso fisso
*3)
(acceso fisso)
Inferiore a 30 cmInferiore a 35 cm
CT200h_OM_OM99N10L_(EL).book Page 246 Thursday, April 14, 201 6 9:14 AM

2474-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)■

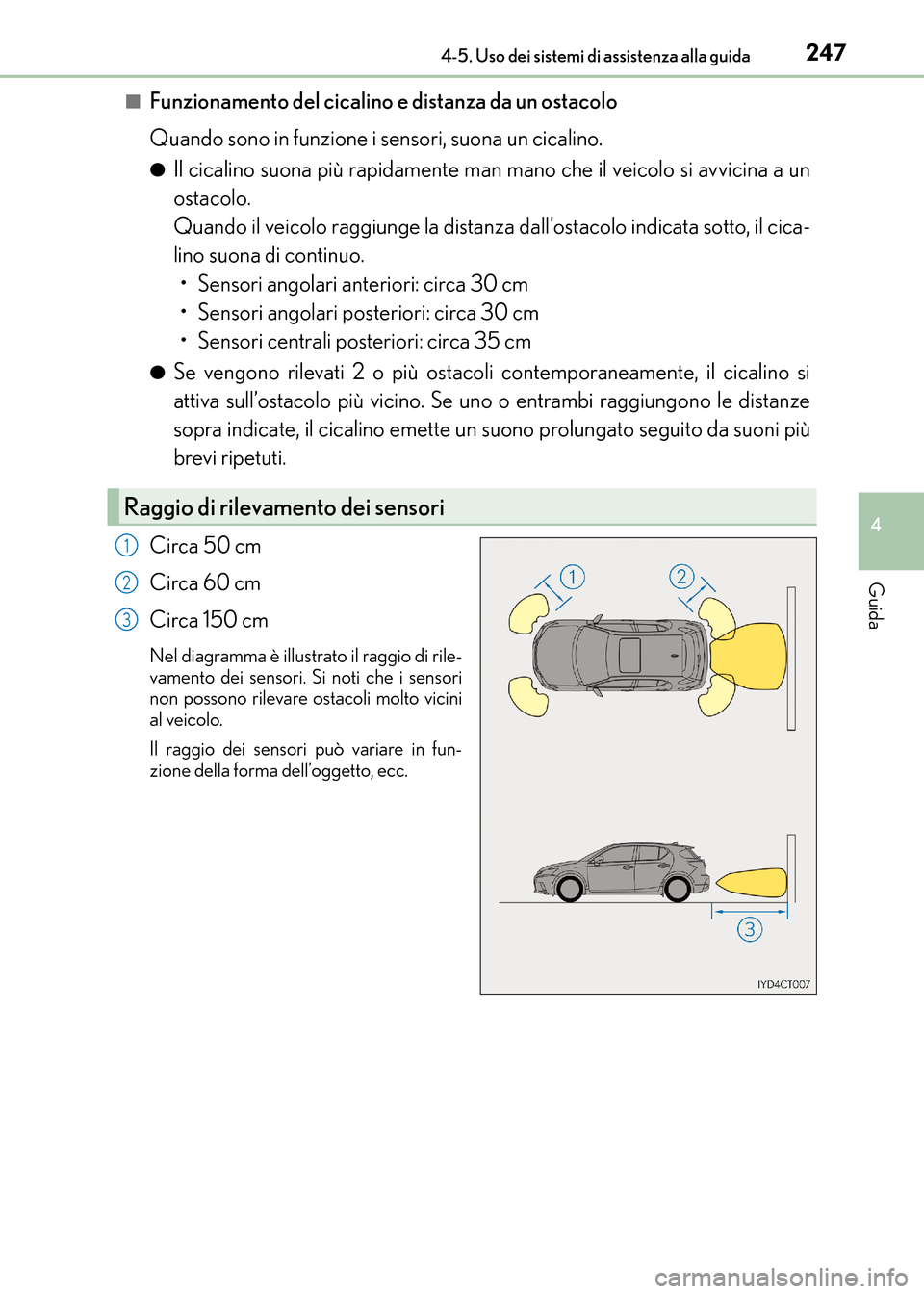

Funzionamento del cicalino e distanza da un ostacolo
Quando sono in funzione i sensori, suona un cicalino.
●Il cicalino suona più rapidamente man mano che il veicolo si avvicina a un
ostacolo.
Quando il veicolo raggiunge la distanza dall’ostacolo indicata sotto, il cica-
lino suona di continuo.
• Sensori angolari anteriori: circa 30 cm
• Sensori angolari posteriori: circa 30 cm
• Sensori centrali posteriori: circa 35 cm
●Se vengono rilevati 2 o più ostacoli contemporaneamente, il cicalino si
attiva sull’ostacolo più vicino. Se uno o entrambi raggiungono le distanze
sopra indicate, il cicalino emette un suono prolungato seguito da suoni più
brevi ripetuti.
Circa 50 cm
Circa 60 cm
Circa 150 cm
Nel diagramma è illustrato il raggio di rile-
vamento dei sensori. Si noti che i sensori
non possono rilevare ostacoli molto vicini
al veicolo.
Il raggio dei sensori può variare in fun-
zione della forma dell’oggetto, ecc.
Raggio di rilevamento dei sensori
1
2
3
CT200h_OM_OM99N10L_(EL).book Page 247 Thursday, April 14, 201 6 9:14 AM

2484-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)

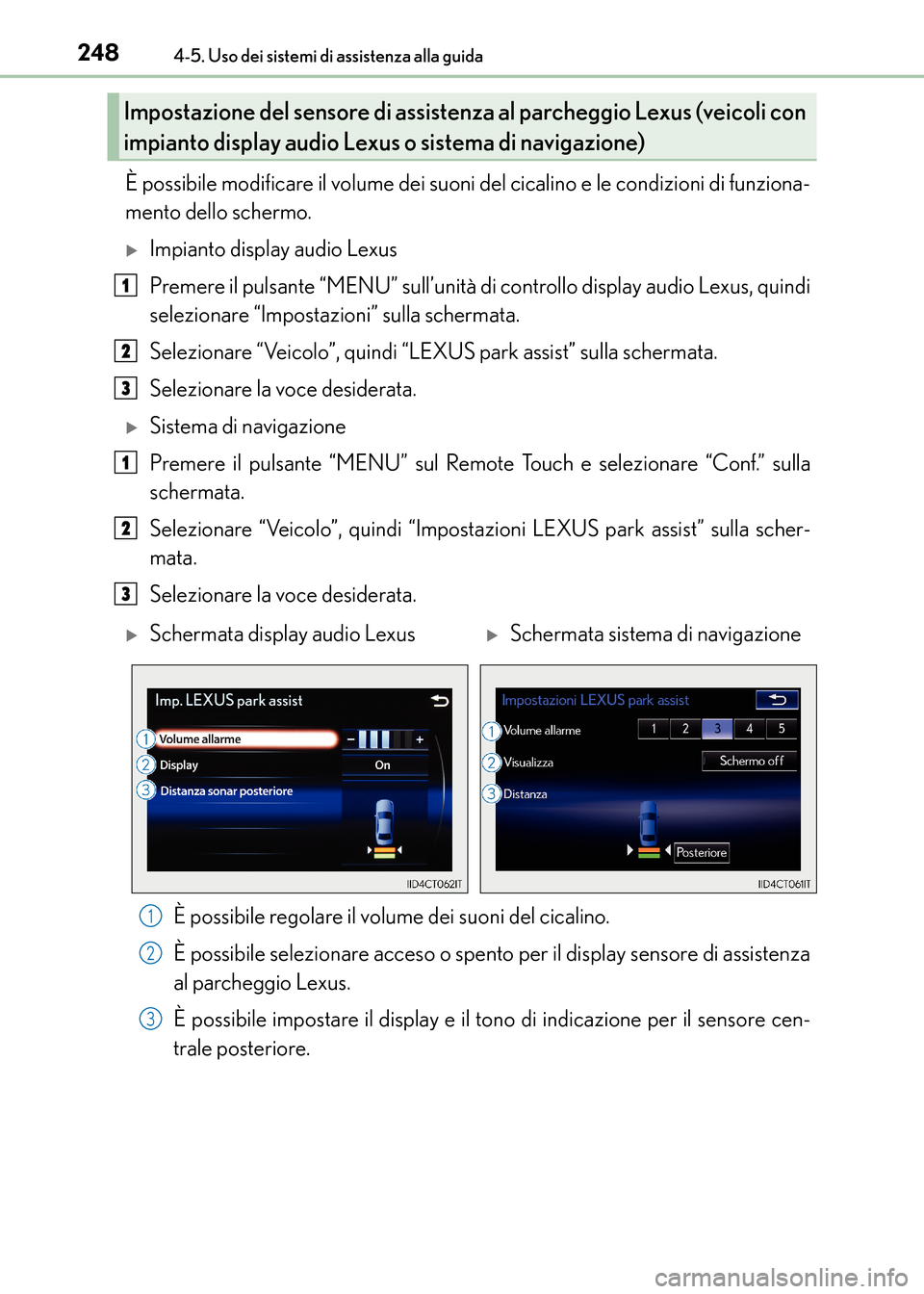

È possibile modificare il volume dei suoni del cicalino e le condizioni di funziona-
mento dello schermo.
XImpianto display audio Lexus
Premere il pulsante “MENU” sull’unità di controllo display audio Lexus, quindi
selezionare “Impostazioni” sulla schermata.
Selezionare “Veicolo”, quindi “LEXUS park assist” sulla schermata.
Selezionare la voce desiderata.
XSistema di navigazione
Premere il pulsante “MENU” sul Remote Touch e selezionare “Conf.” sulla
schermata.
Selezionare “Veicolo”, quindi “Imposta zioni LEXUS park assist” sulla scher-
mata.
Selezionare la voce desiderata.
È possibile regolare il volume dei suoni del cicalino.
È possibile selezionare acceso o spento per il display sensore di assistenza
al parcheggio Lexus.
È possibile impostare il display e il tono di indicazione per il sensore cen-
trale posteriore.
Impostazione del sensore di assistenza al parcheggio Lexus (veicoli con
impianto display audio Lexu s o sistema di navigazione)
1
2
3
1
2
3
XSchermata display audio LexusXSchermata sistema di navigazione
1
2
3
CT200h_OM_OM99N10L_(EL).book Page 248 Thursday, April 14, 201 6 9:14 AM

2494-5. Uso dei sistemi di assistenza alla guida
4
Guida
CT200h_OM_OM99N10L_(EL)

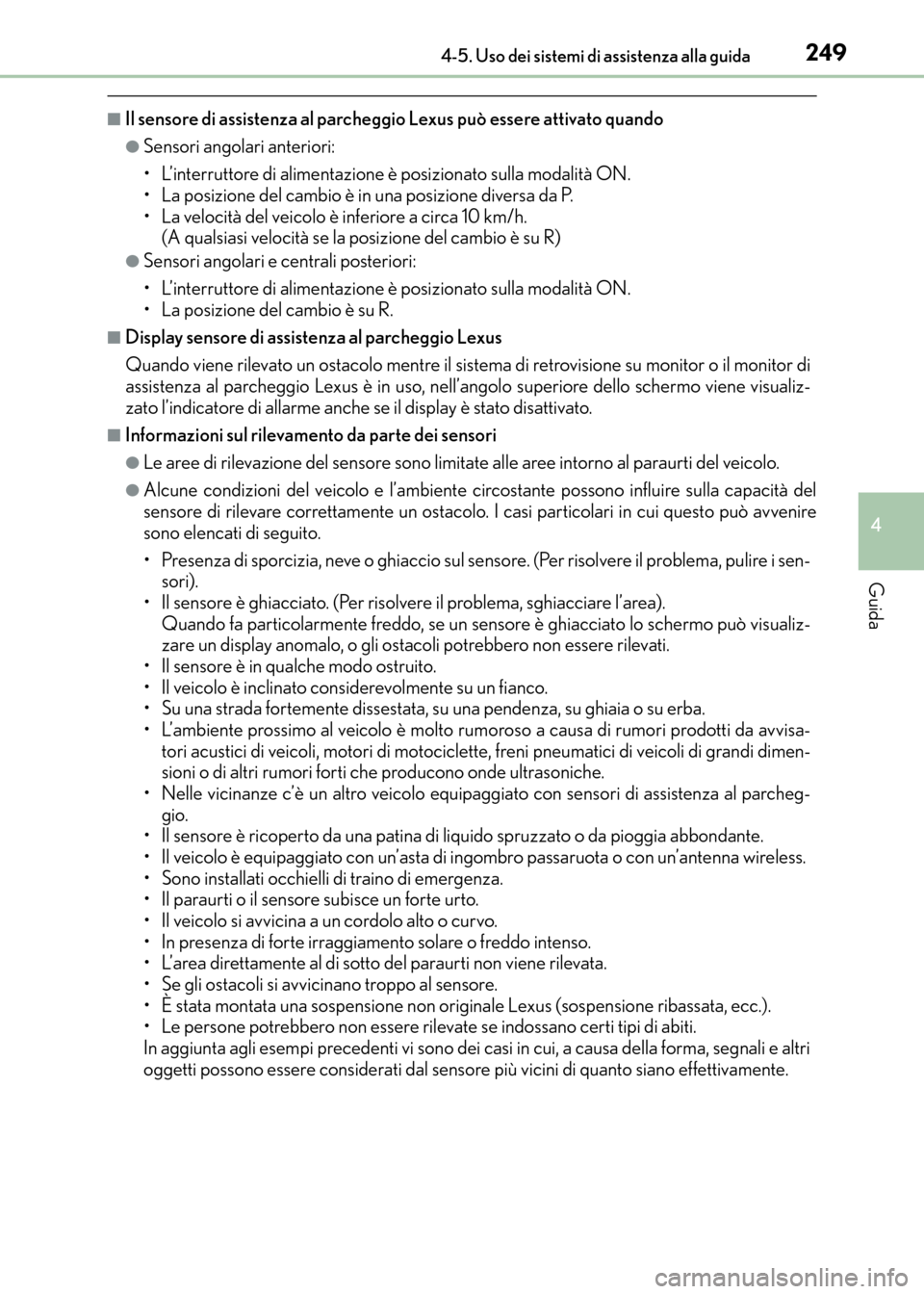

■Il sensore di assistenza al parcheggio Lexus può essere attivato quando
●Sensori angolari anteriori:
• L’interruttore di alimentazione è posizionato sulla modalità ON.
• La posizione del cambio è in una posizione diversa da P.
• La velocità del veicolo è inferiore a circa 10 km/h. (A qualsiasi velocità se la posizione del cambio è su R)
●Sensori angolari e centrali posteriori:
• L’interruttore di alimentazione è posizionato sulla modalità ON.
• La posizione del cambio è su R.
■Display sensore di assistenza al parcheggio Lexus
Quando viene rilevato un ostacolo mentre il sistema di retrovisione su monitor o il monitor di
assistenza al parcheggio Lexus è in uso, nell’angolo superiore dello schermo viene visualiz-
zato l’indicatore di allarme anche se il display è stato disattivato.
■Informazioni sul rilevamento da parte dei sensori
●Le aree di rilevazione del sensore sono limitate alle aree intorno al paraurti del veicolo.
●Alcune condizioni del veicolo e l’ambiente circostante possono influire sulla capacità del
sensore di rilevare correttamente un ostacolo. I casi particolari in cui questo può avvenire
sono elencati di seguito.
• Presenza di sporcizia, neve o ghiaccio sul sensore. (Per risolvere il problema, pulire i sen-sori).
• Il sensore è ghiacciato. (Per risolvere il problema, sghiacciare l’area). Quando fa particolarmente freddo, se un sensore è ghiacciato lo schermo può visualiz-
zare un display anomalo, o gli ostacoli potrebbero non essere rilevati.
• Il sensore è in qualche modo ostruito.
• Il veicolo è inclinato considerevolmente su un fianco.
• Su una strada fortemente dissestata, su una pendenza, su ghiaia o su erba.
• L’ambiente prossimo al veicolo è molto rumoroso a causa di rumori prodotti da avvisa- tori acustici di veicoli, motori di motociclette , freni pneumatici di veicoli di grandi dimen-
sioni o di altri rumori forti che producono onde ultrasoniche.
• Nelle vicinanze c’è un altro veicolo equipaggiato con sensori di assistenza al parcheg- gio.
• Il sensore è ricoperto da una patina di liquido spruzzato o da pioggia abbondante.
• Il veicolo è equipaggiato con un’asta di ingombro passaruota o con un’antenna wireless.
• Sono installati occhielli di traino di emergenza.
• Il paraurti o il sensore subisce un forte urto.
• Il veicolo si avvicina a un cordolo alto o curvo.
• In presenza di forte irraggiamento solare o freddo intenso.
• L’area direttamente al di sotto del paraurti non viene rilevata.
• Se gli ostacoli si avvicinano troppo al sensore.
• È stata montata una sospensione non originale Lexus (sospensione ribassata, ecc.).
• Le persone potrebbero non essere rilevate se indossano certi tipi di abiti.
In aggiunta agli esempi precedenti vi sono dei casi in cui, a causa della forma, segnali e altri
oggetti possono essere considerati dal sensore più vicini di quanto siano effettivamente.
CT200h_OM_OM99N10L_(EL).book Page 249 Thursday, April 14, 201 6 9:14 AM

2504-5. Uso dei sistemi di assistenza alla guida
CT200h_OM_OM99N10L_(EL)

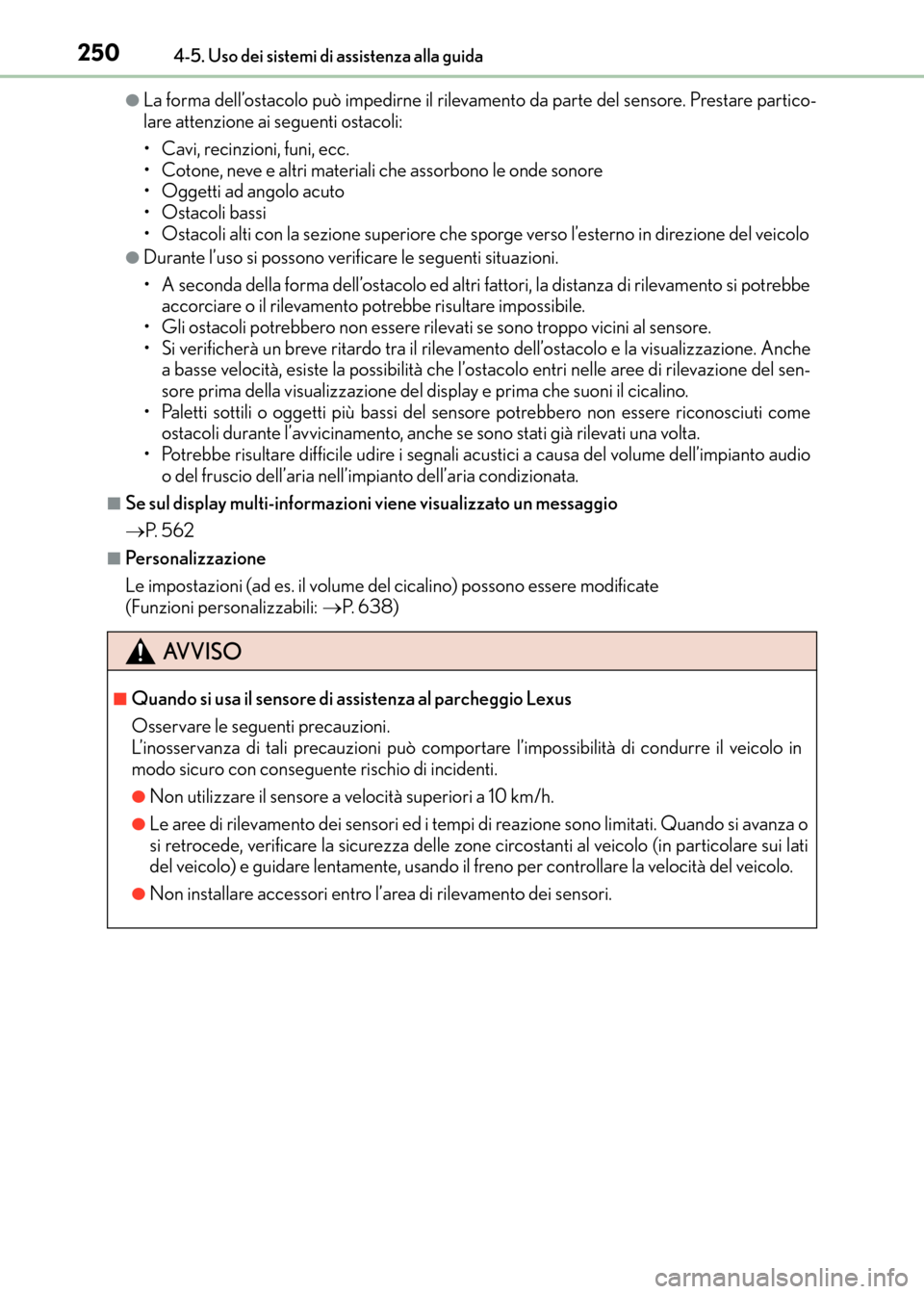

●La forma dell’ostacolo può impedirne il rilevamento da parte del sensore. Prestare partico-
lare attenzione ai seguenti ostacoli:
• Cavi, recinzioni, funi, ecc.
• Cotone, neve e altri materiali che assorbono le onde sonore
• Oggetti ad angolo acuto
• Ostacoli bassi
• Ostacoli alti con la sezione superiore che sporge verso l’esterno in direzione del veicolo
●Durante l’uso si possono verificare le seguenti situazioni.
• A seconda della forma dell’ostacolo ed altri fattori, la distanza di rilevamento si potrebbeaccorciare o il rilevamento potrebbe risultare impossibile.
• Gli ostacoli potrebbero non essere rilevati se sono troppo vicini al sensore.
• Si verificherà un breve ritardo tra il rilevamento dell’ostacolo e la visualizzazione. Anche a basse velocità, esiste la possibilità che l’ostacolo entri nelle aree di rilevazione del sen-
sore prima della visualizzazione del display e prima che suoni il cicalino.
• Paletti sottili o oggetti più bassi del sensore potrebbero non essere riconosciuti come ostacoli durante l’avvicinamento, anche se sono stati già rilevati una volta.
• Potrebbe risultare difficile udire i segnali acustici a causa del volume dell’impianto audio o del fruscio dell’aria nell’impianto dell’aria condizionata.
■Se sul display multi-informazioni viene visualizzato un messaggio
→ P. 5 6 2
■Personalizzazione
Le impostazioni (ad es. il volume del cicalino) possono essere modificate
(Funzioni personalizzabili: →P. 638)
AVVISO
■Quando si usa il sensore di assistenza al parcheggio Lexus
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può comportare l’impossibilità di condurre il veicolo in
modo sicuro con conseguente rischio di incidenti.
●Non utilizzare il sensore a velocità superiori a 10 km/h.
●Le aree di rilevamento dei sensori ed i tempi di reazione sono limitati. Quando si avanza o
si retrocede, verificare la sicurezza delle zone circostanti al veicolo (in particolare sui lati
del veicolo) e guidare lentamente, usando il fr eno per controllare la velocità del veicolo.
●Non installare accessori entro l’area di rilevamento dei sensori.
CT200h_OM_OM99N10L_(EL).book Page 250 Thursday, April 14, 201 6 9:14 AM
